深基坑水平位移监测
测量深基坑水平位移可采用视准线法、小角度法、投点法、前方交会法、自由设站法、极坐标法等。本节简要叙述常用的小角度法、极坐标法及前方交汇法。
监测控制值： 项目 预警值 报警控制值
水平位移 >3mm/d或24mm 30mm
监测频率：
项目 变化量>3mm/d 开挖前 开挖后 报警后及突发状况
监测频率 （1-2）次/d 1次/3d 1次/d 加大监测频率
基准点及测点布置要求：

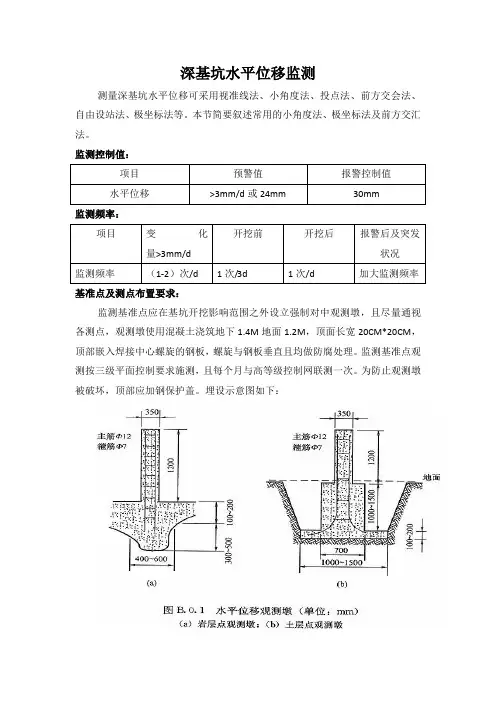

监测基准点应在基坑开挖影响范围之外设立强制对中观测墩，且尽量通视各测点，观测墩使用混凝土浇筑地下1.4M地面1.2M，顶面长宽20CM*20CM，顶部嵌入焊接中心螺旋的钢板，螺旋与钢板垂直且均做防腐处理。监测基准点观测按三级平面控制要求施测，且每个月与高等级控制网联测一次。为防止观测墩被破坏，顶部应加钢保护盖。埋设示意图如下：
当采用精密的光学对中装置时，对中误差不宜大于0.5mm，且尽量通视测点。
在混凝土支撑、连续墙顶等混凝土结构上安装水平位移桩，可直接在结构上用冲击钻成孔插入水平位移桩，垂直放置，缝隙使用锚固剂填充，容易受施工破坏的地方应加保护装置。在土体等松软结构埋设水平位移测点应采用混凝土桩顶插入水平位移桩的形式，混凝土桩采用直径10CM地下50CＭ地面10CM，中心用钢筋加固。如有需要应加保护装置，并设置醒目标志。实物图如下：
仪器架设：
到达测量现场后打开仪器箱一段时间，使仪器温度与周围环境温度相适应，消除由环境温度带来的误差。检查设备是否完整，配件是否齐全，电源电力是否充足等。仪器架设时应注意仪器安全，在光滑的地面上架设全站仪时须在脚架上套绳索，防止脚架滑落损坏仪器。全站仪脚架高度与观测者肩高齐平，拧紧脚架螺旋，将脚架均匀架设在基准点上。取出仪器一手提全站仪手提柄，一手拧紧中心螺旋，将全站仪平稳架设在脚架上。
对中整平：
在有强制对中装置的观测墩上架设全站仪时，应一手提全站仪手提柄，另一只手旋转基座使仪器牢固地固定在观测墩上。调节基座脚螺旋使圆水准气泡居中，旋转仪器使管水准平行于两脚螺旋的连线，调节脚螺旋使管水准气泡居中，再将仪器旋转90°调节脚螺旋使管水准气泡居中。旋转任意角度观察管水准气泡是否居中，居中则完成整平工作。
基 坑 变 形
监 测 报 告
工程名称：
工程地点：
委托单位：
检测日期：2008年1月至2009年1月
报告总页数：75页（含此页）
报告编号：
kkkkkk
二OO九年三月十八日
建设项目
一期基坑工程基坑变形监测报告
现场监测人员：
报 告 编 写：
校 核：
审 核：
批 准：
声明: 1.报告无“检测专用章”无效。
2.报告无编写、审核、批准人签字无效。
3.报告涂改、换页无效。
4.复制报告无重新加盖“检测专用章”或“检测单位公章”无效。
5.检测单位名称与检测报告专用章名称不符者无效。
jjjjjj
二OO九年三月十八日
j
3 目 录
一、工程概况.............................................................................................................4
二、监测依据.............................................................................................................4
三、监测项目与点位布置.........................................................................................4
四、观测精度及观测方法.........................................................................................5
五、允许值及报警值.................................................................................................5
水平位移几种监测方法的分析和比较
【摘要：】本文对常用的几种水平位移的观测方法进行了比较系统的分析和比较，列出了这几种方法的原理，精度分析，优点以及不足，他们适用的场合等内容，对于在生产实践中进行水平位移观测时进行方法的选取具有一定的指导价值。
【关键字：】水平位移，视准线法，测小角法，前方交会法，极坐标法，反演小角法
当要观测某一特定方向（譬如垂直于基坑维护体方向）的位移时，经常采用视准线法、小角度法等观测方法。但当变形体附近难以找到合适的工作基点或需同时观测变形体两个方向位移时，则一般采用前方交会法。水平位移观测观测实践中利用较多的前方交会法主要有两种：测边前方交会法和测角前方交会法。另外还有极坐标法以及一些困难条件下的水平位移观测方法。
视准线法：
当需要测定变形体某一特定方向（譬如垂直于基坑维护体方向）的位移时，常使用视准线法或测小角法。
原理：如下图所示，点A、B是视准线的两个基准点（端点），1、2、3为水平位移观测点。观测时将经纬仪置于A点，将仪器照准B点，将水平制动装置制动。竖直转动经纬仪，分别转至1、2、3 三个点附近，用钢尺等工具测得水准观测点至A—B这条视准线的距离。根据前后两次的测量距离，得出这段时间内水平位移量。
d3d2d11A32B
精度分析：
由基准线的设置过程可知，观测误差主要包括仪器测站点仪器对中误差，视准线照准误差，读数照准误差，其中，影响最大的无疑是读数照准误差。
可知，当即准线太长时，目标模糊，读数照准精度太差；且后视点与测点距离相差太远，望远镜调焦误差较大，无疑对观测成果有较大影响。 另外此方法还受到大气折光等因素的影响。
优点：
视准线观测方法因其原理简单、方法实用、实施简便、投资较少的特点, 在水平位移观测中得到了广泛应用，并且派生出了多种多样的观测方法，如分段视准线，终点设站视准线等。
不足：
对较长的视准线而言, 由于视线长, 使照准误差增大, 甚至可能造成照准困难。当即准线太长时，目标模糊，照准精度太差且后视点与测点距离相差太远，望远镜调焦误差较大，无疑对观测成果有较大影响。精度低，不易实现自动观测，受外界条件影响较大，而且变形值（位移标点的位移量）不能超出该系统的最大偏距值，否则无法进行观测。
水平位移监测方案
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
水平位移监测方案
一、精度选择
按照设计要求，对照《工程测量规范》（GB 50026-2007），选用三等水平位移监测网进行检测，可以满足精度要求。
表1-1 水平位移基准网的主要技术指标
等级 相邻基准点
点位中误差(mm) 平均边长
(m) 测角
中误差(″) 测边
相对中误差 水平角观测测回数
1″级仪器 2″级仪器
一等 1.5 ≤300 0.7 ≤1/300000 12 --
≤200 1.0 ≤1/200000 9 --
二等 3.0 ≤400 1.0 ≤1/200000 9 --
≤200 1.8 ≤1/100000 6 9
三等 6.0 ≤450 1.8 ≤1/100000 6 9
≤350 2.5 ≤1/80000 4 6
四等 12.0 ≤600 2.5 ≤1/80000 4 6
表1-2 水平角方向观测法的技术指标
等级 仪器精度 光学测微器两处重合读数之差（″） 半测回
归零差（″） 一测回
2C互差（″） 各测回
方向较差（″）
四等及以上 1″级 1 ≤6 ≤9 ≤6
2″级 3 ≤8 ≤13 ≤9
一级及以下 2″级 -- ≤12 ≤18 ≤12
6″级 -- ≤18 -- ≤24
（1）观测原理：如下图所示，如需观测某方向上的水平位移PP′，在监测区域一定距离以外选定工作基点A，水平位移监测点的布设应尽量与工作基点在一条直线上。沿监测点与基准点连线方向在一定远处（100~200m）选定一个控制点B，作为零方向。在B点安置觇牌，用测回法观测水平角BAP，测定一段时间内观测点与基准点连线与零方向间角度变化值，根据δ=△β*D/ρ（式中D为观测点P至工作基点A的距离，ρ=206265）计算水平位移。
