红外遥控发射毕业设计

苏州市职业大学

毕业设计（论文）说明书

设计（论文）题目 红外遥控风扇

系 电子信息工程系

专业班级 09电子3

姓 名 张亚楠

学 号 097302342

指导教师 周昌雄

2012年5月18日 红外遥控风扇

I

摘 要

作为传统的家用电器，随着空调的普及，电风扇的市场地位受到了巨大的冲击，传统的开关、调速功能已经不能满足市场的需求。人们希望电风扇在体积小、使用方便等的基础上，能够拥有更多的功能，而红外遥控的广泛应用及单片机技术的成熟，则使得红外遥控系统成为了电风扇的发展趋势。

本设计方案基于市场的需求，结合红外遥控设计简单、方便、成本低廉等特点，采用专用的遥控发射接收芯片HS0038，在此基础上设计了一个简易的红外遥控电风扇系统。系统包括接收和发射两大部分，本文设计实现了电风扇的基本功能：开关功能、五级调速功能。经过多次的测试与电路调整，系统的各项功能均能正常实现。

关键词：红外遥控，信号调制，编码，解码

红外遥控风扇

II

Abstract

As a traditional household appliance, along with the popularity of air conditioning,

electric fan market position by the huge impact and the traditional switch, speed

adjustment can't meet the demand of the market. People hope electric fan in the small

本科实验报告

实验名称： 红外遥控发射/接收器的设计

课程名称： 课程设计Ⅲ（通信电路） 实验时间：

任课教师： 实验地点：

实验教师：

实验类型： □ 原理验证

■ 综合设计

□ 自主创新 学生姓名：

学号/班级： 组 号：

学 院： 信息与电子学院 同组搭档：

专 业： 成 绩：

一、设计任务和主要技术指标

设计一个八路红外遥控器电路，主要技术指标为：

1．码元速率：400bit/S

2．调制方式：幅度键控，载频40kHz。

二、设计方案选择

利用MC145026／MC145027、NE555和CX10206A等芯片设计制作一个八路红外遥控器。

总体设计框图如下：

电子系统A

信

号

源 编

码 幅

度

键

控

电子系统B

检

波

器 解

码 控

制

和 显

示

三、电路原理与设计

1、MC145026编码器

MC145026由时钟振荡器、分频器、地址编码/数据编码输入电路以及数据选择与缓冲器等几部分组成。时钟振荡器和分频器向编码电路提供基准时钟。地址编码/数据编码输入电路，将不同的地址和控制数据码编为相应的信号。编码方式是以不同的脉冲宽度组合，表征不同的地址码和控制数据。数据选择与缓冲电路将编码电路的并行码变为串行码输出。

MC145026共有9条地址线A1～A9，最多有512个不同地址；其中4条与地址复用的数据线D6～D9，使用4位编码输入，16种编码状态。编码以串行方式由Dout脚(引脚15)输出。如果MC145026与译码器MC145027配对使用，则只能采用“5位地址线及4位数据线”的固定编码传送模式。

该器件的地址线和数据线采用并行编码复用输入，码状态为1、0和开路三种状态，通常仅使用前两种编码状态，每个编码的码元宽度对应编码器内部的8个时钟周期，主要靠脉冲占空比大小区分编码状态，三种状态编码波形如图1所示。

毕 业 设 计

学生姓名： 学 号：

学 院： 信息学院

专 业： 通信工程

题 目： 智能红外遥控暖风机的设计

指导教师：

评阅教师：

2012 年 6 月

毕 业 设 计 中 文 摘 要

近年来，红外遥控技术得到了迅猛发展，并且出现了许多红外遥控装置，广泛应用于家电和电子领域。红外遥控装置主要包括发射系统和接收系统。发射系统包括51单片机、操作键盘、编码芯片、红外发射电路等模块，单片机把待发送的数据转换成一定格式的脉冲，然后驱动红外发射管向外发送数据，通过发射电路对数据进行调制，将已调信号通过红外发射管进行发射；接收系统包括51单片机、红外接收头、指示灯、数码管显示以及暖风机的定时、调温控制等模块，接收头对已调信号进行接收、放大、解调，还原成与同步发射格式相同的脉冲信号，最后通过解码把脉冲信号转换成数据，从而实现信号的传输。系统软件设计采用汇编语言，实现了红外遥控器的编码、解码，暖风机的基本功能。最后利用Proteus软件对系统进行了仿真。

关键词 红外遥控 单片机 编码 解码 暖风机

本 科 毕 业 设 计

0 页 共 39 页

0 第 Ι 页 共 Ι 页

目 录

1 引言 ...................................................................................................................................... 1

1．1 红外遥控技术简介 ........................................................................................................ 1

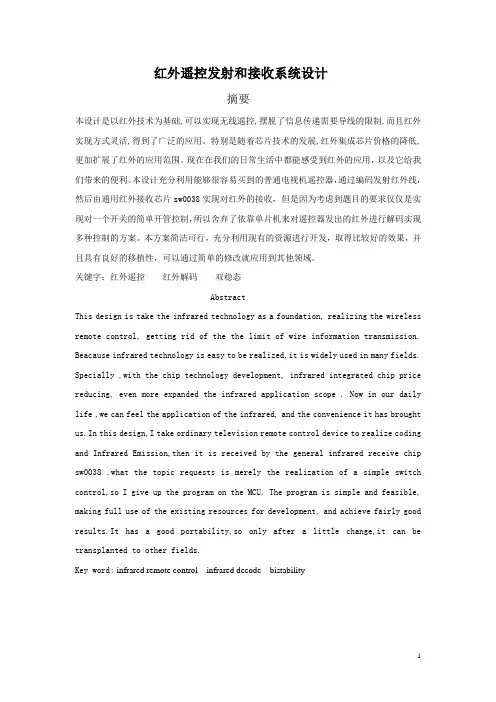

1 红外遥控发射和接收系统设计

摘要

本设计是以红外技术为基础,可以实现无线遥控,摆脱了信息传递需要导线的限制,而且红外实现方式灵活,得到了广泛的应用。特别是随着芯片技术的发展,红外集成芯片价格的降低,更加扩展了红外的应用范围。现在在我们的日常生活中都能感受到红外的应用，以及它给我们带来的便利。本设计充分利用能够很容易买到的普通电视机遥控器，通过编码发射红外线，然后由通用红外接收芯片sw0038实现对红外的接收，但是因为考虑到题目的要求仅仅是实现对一个开关的简单开管控制，所以舍弃了依靠单片机来对遥控器发出的红外进行解码实现多种控制的方案。本方案简洁可行，充分利用现有的资源进行开发，取得比较好的效果，并且具有良好的移植性，可以通过简单的修改就应用到其他领域。

关键字：红外遥控 红外解码 双稳态

Abstract

This design is take the infrared technology as a foundation, realizing the wireless

remote control, getting rid of the the limit of wire information transmission.

Beacause infrared technology is easy to be realized,it is widely used in many fields.

Specially ,with the chip technology development, infrared integrated chip price

reducing, even more expanded the infrared application scope . Now in our daily
