中水处理系统及工艺流程概述

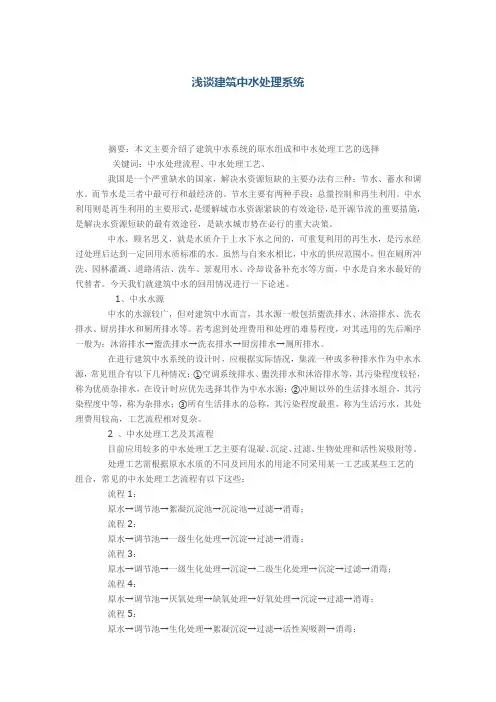

浅谈建筑中水处理系统

摘要：本文主要介绍了建筑中水系统的原水组成和中水处理工艺的选择

关键词：中水处理流程、中水处理工艺、

我国是一个严重缺水的国家，解决水资源短缺的主要办法有三种：节水、蓄水和调水。而节水是三者中最可行和最经济的。节水主要有两种手段：总量控制和再生利用。中水利用则是再生利用的主要形式，是缓解城市水资源紧缺的有效途径，是开源节流的重要措施，是解决水资源短缺的最有效途径，是缺水城市势在必行的重大决策。

中水，顾名思义，就是水质介于上水下水之间的，可重复利用的再生水，是污水经过处理后达到一定回用水质标准的水。虽然与自来水相比，中水的供应范围小，但在厕所冲洗、园林灌溉、道路清洁、洗车、景观用水、冷却设备补充水等方面，中水是自来水最好的代替者。今天我们就建筑中水的回用情况进行一下论述。

1、中水水源

中水的水源较广，但对建筑中水而言，其水源一般包括盥洗排水、沐浴排水、洗衣排水、厨房排水和厕所排水等。若考虑到处理费用和处理的难易程度，对其选用的先后顺序一般为：沐浴排水→盥洗排水→洗衣排水→厨房排水→厕所排水。

在进行建筑中水系统的设计时，应根据实际情况，集流一种或多种排水作为中水水源，常见组合有以下几种情况：①空调系统排水、盥洗排水和沐浴排水等，其污染程度较轻，称为优质杂排水，在设计时应优先选择其作为中水水源；②冲厕以外的生活排水组合，其污染程度中等，称为杂排水；③所有生活排水的总称，其污染程度最重，称为生活污水，其处理费用较高，工艺流程相对复杂。

2 、中水处理工艺及其流程

目前应用较多的中水处理工艺主要有混凝、沉淀、过滤、生物处理和活性炭吸附等。

处理工艺需根据原水水质的不同及回用水的用途不同采用某一工艺或某些工艺的组合，常见的中水处理工艺流程有以下这些：

流程1：

原水→调节池→絮凝沉淀池→沉淀池→过滤→消毒；

中水回用工艺流程与处理方式

1中水处理方式：

中水因用途不同有两种处理方式：

1. 一种是将其处理到饮用水的标准而直接回用到日常生活中，即实现水资源直接循环利用，这种处理方式适用于水资源极度缺乏的地区，但投资高，工艺复杂；

2. 另一种是将其处理到非饮用水的标准，主要用于不与人体直接接触的用水，如便器的冲洗，地面、汽车清洗，绿化浇洒，消防，工业普通用水等，这是通常的中水处理方式。

按处理方法

中水处理工艺一般分为3种类型：

物理处理法：

膜滤法，适用于水质变化大的情况。

采用这种流程的特点是：装置紧凑，容易操作，以及受负荷变动的影响小。

膜滤法是在外力的作用下，被分离的溶液以一定的流速沿着滤膜表面流动，溶液中溶剂和低分子量物质、无机离子从高压侧透过滤膜进入低压侧，并作为滤液而排出；而溶液中高分子物质、胶体微粒及微生物等被超滤膜截留，溶液被浓缩并以浓缩形式排出。

适用于污水水质变化较大的情况。一般采用的方法有：砂滤、活性炭吸附、浮选、混凝沉淀等。这种流程的特点是：采用中空纤维超滤器进行处理，技术先进，结构紧凑，占地少，系统间歇运行，管理简单。

生物处理法：

适用于有机物含量较高的污水。一般采用活性污泥法、接触氧化法、生物转盘等生物处理方法。或是单独使用，或是几种生物处理方法组合使用，如接触氧化 + 生物滤池；生物滤池 +

活性炭吸附；转盘十砂滤等流程。这种流程具有适应水力负荷变动能力强、产生污泥量少、维护管理容易等优点。

2中水处理回用系统按其供应的范围大小和规模，一般有下面四大类：

1．排水设施完善地区的单位建筑中水回用系统：

该系统中水水源取自本系统内杂用水和优质杂排水。该排水经集流处理后供建筑内冲洗便器、清洗车、绿化等。其处理设施根据条件可设于本建筑内部或临近外部。如北京新万寿宾馆中水处理设备设于地下室中。

2．排水设施不完善地区的单位建筑中水回用系统：

城市排水体系不健全的地区，其水处理设施达不到二级处理标准，通过中水回用可以减轻污水对当地河流再污染。该系统中水水源取自该建筑韧的排水净化池(如沉淀池、化粪池、除油池等)，该池内的水为总的生活污水。该系统处理设施根据条件可设于室内或室外。

中水处理系统及工艺流程要点

中水回用水处理系统概述

将生活污水作为水源，经过适当处理后作杂用水，其水质指标间于上水和下水之间，称为中水，相应的技术称为中水技术。经处理后的中水可用到厕所冲洗、园林灌溉、道路保洁、城市喷泉等。对于淡水资源缺乏，城市供水严重不足的缺水地区，采用中水技术既能节约水源，又能使污水无害化，是防治水污染的重要途径，也是我国目前及将来长时间内重点推广的新技术、新工艺。

中水回用水质要求

中水水质必须要满足以下条件：

1．满足卫生要求。其指标主要有大肠菌群数、细菌总数、余氯量、悬浮韧、BOD5等。

2．满足人们感观要求，即无不快的感觉。其衡量指标主要有浊度、色度、臭味等。

3．满足设备构造方面的要求，即水质不易引起设备、管道的严重腐蚀和结垢。 其衡量指标有pH值、硬度、蒸发残渣、溶解性物质等。

近年来，我国对中水研究越来越深入，为保证中水作为生活杂用水的安全可靠和合理利用，于一九人九年正式颁布了(生活杂用水水质标准)(CJ25*t一89)。

中水回用系统按其供应的范围大小和规模，一般有下面四大类：

1．排水设施完善地区的单位建筑中水回用系统

该系统中水水源取自本系统内杂用水和优质杂排水。该排水经集流处理后供建筑内冲洗便器、清洗车、绿化等。其处理设施根据条件可设于本建筑内部或临近外部。如北京新万寿宾馆中水处理设备设于地下室中。

2．排水设施不完善地区的单位建筑中水回用系统 城市排水体系不健全的地区，其水处理设施达不到二级处理标准，通过中水回用可以减轻污水对当地河流再污染。该系统中水水源取自该建筑韧的排水净化池(如沉淀池、化粪池、除油池等)，该池内的水为总的生活污水。该系统处理设施根据条件可设于室内或室外。

3．小区域建筑群中水回用系统

该系统的中水水源取自建筑小区内各建筑物所产生的杂排水。这种系统可用于建筑住宅小区、学校以及机关团体大院。其处理设施放置小区内。

建筑中水工程

宜配套建设中水设施的项目：

1. 新建建筑面积大于20000㎡或回收水量≥100m³/d的宾馆、饭店、公寓和高级住宅。

2. 建筑面积大于30000㎡或回收水量≥100m³/d的机关、科研单位、大专院校和大型文化体育建筑。

3. 建筑面积大于50000㎡或回收水量≥150m³/d或综合污水量≥750m³/d的居住小区（包括别墅区、公寓区等）和集中建筑区。

一、建筑中水系统

由中水原水的收集、储存、处理和中水供给等一系列工程设施组成的有机结合体称为建筑中水系统。分为建筑物中水系统和小区中水系统。

1. 建筑中水系统的组成与形式

建筑中水系统由中水原水收集系统、处理系统和中水供水系统3部分组成。

中水原水集水系统有合流集水系统和分流集水系统。

合流集水系统的管道设计要求和计算与建筑内部排水系统相同。

分流集水系统即污、废分流系统。将水质较好的废水作为中水原水。缺点是原水受水量受限制，需要增设一套分流管道。分流集水系统适于设置在洗浴设备与厕所分开布置的住宅、公寓，有集中盥洗设备的办公楼、写字楼、旅馆、招待所、集体宿舍、大型宾馆、饭店的客房和职工浴室，以及公共浴室、洗衣房等。

建筑中水处理系统有前处理、主要处理和后处理3部分组成。前处理—调节水量和水质，需要设置调节池；主要处理—去除有机物、无机物等；后处理—对中水供水水质要求很高时进行的深度处理。

建筑中水供水系统由中水配水管网（干管、立管、横管）、中水贮水池、中水高位水箱、控制和配水附件、计量设备等组成。

建筑物的中水原水收集系统与建筑物的排水系统完全分开（污、废分流），建筑物的中水供应系统与生活给水系统也完全分开时的建筑中水系统称为完全分流系统。

也就是建筑物的排水有污水和杂排水（废水）两套管道，供水有生活给水和中水两套管道。

根据原水集水管道和中水供水管道覆盖建筑小区的范围大小，完全分流系统又分为全部完全分流系统、部分完全分流系统和半完全分流系统。
