锚固剂配方

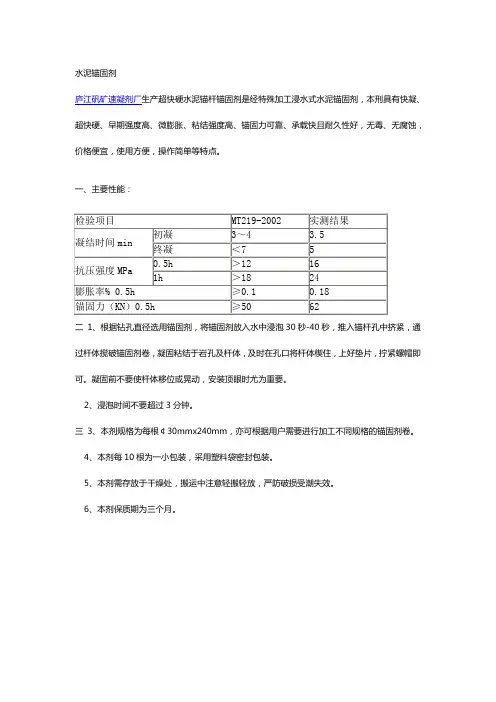

水泥锚固剂

庐江矾矿速凝剂厂生产超快硬水泥锚杆锚固剂是经特殊加工浸水式水泥锚固剂，本刑具有快凝、超快硬、早期强度高、微膨胀、粘结强度高、锚固力可靠、承载快且耐久性好，无毒、无腐蚀，价格便宜，使用方便，操作简单等特点。

一、主要性能：

检验项目 MT219-2002 实测结果

凝结时间min 初凝 3～4 3.5

终凝 ＜7 5

抗压强度MPa 0.5h ＞12 16

1h ＞18 24

膨胀率% 0.5h ≥0.1 0.18

锚固力（KN）0.5h ≥50 62

二 1、根据钻孔直径选用锚固剂，将锚固剂放入水中浸泡30秒-40秒，推入锚杆孔中挤紧，通过杆体搅破锚固剂卷，凝固粘结于岩孔及杆体，及时在孔口将杆体楔住，上好垫片，拧紧螺帽即可。凝固前不要使杆体移位或晃动，安装顶眼时尤为重要。

2、浸泡时间不要超过3分钟。

三 3、本剂规格为每根￠30mmx240mm，亦可根据用户需要进行加工不同规格的锚固剂卷。

4、本剂每10根为一小包装，采用塑料袋密封包装。

5、本剂需存放于干燥处，搬运中注意轻搬轻放，严防破损受潮失效。

6、本剂保质期为三个月。

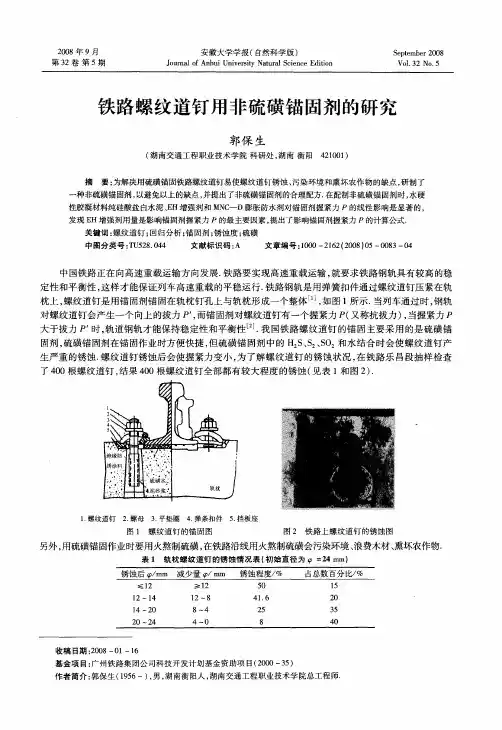

２００８年９月　第３２卷第５期　安徽大学学报（自然科学版）　Ｊｏｕｒｎａｌ　ｏｆ　Ａｎｈｕｉ　Ｕｎｉｖｅｒｓｉｔｙ　Ｎａｔｕｒａｌ　Ｓｃｉｅｎｃｅ　Ｅｄｉｔｉｏｎ　Ｓｅｐｔｅｍｂｅｒ　２００８　Ｖｏｌ－３２　Ｎｏ．５　

铁路螺纹道钉用非硫磺锚固剂的研究　

郭保生　

（湖南交通工程职业技术学院科研处，湖南衡阳４２１００１）　

摘要：为解决用硫磺锚固铁路螺纹道钉易使螺纹道钉锈蚀、污染环境和熏坏农作物的缺点，研制了　

一种非硫磺锚固剂，以避免以上的缺点，并提出了非硫磺锚固剂的合理配方．在配制非硫磺锚固剂时，水硬　性胶凝材料纯硅酸盐白水泥、ＥＨ增强剂和ＭＮＣ—Ｄ膨胀防水剂对锚固剂握紧力Ｐ的线性影响是显著的，　发现ＥＨ增强剂用量是影响锚固剂握紧力Ｐ的最主要因素，提出了影响锚固剂握紧力Ｐ的计算公式．　关键词：螺纹道钉；回归分析；锚固剂；锈蚀度；硫磺　中图分类号：ＴＵ５２８．０４４　文献标识码：Ａ　文章编号：１０００—２１６２（２００８）０５—００８３—０４　

中国铁路正在向高速重载运输方向发展．铁路要实现高速重载运输，就要求铁路钢轨具有较高的稳　

定性和平衡性，这样才能保证列车高速重载的平稳运行．铁路钢轨是用弹簧扣件通过螺纹道钉压紧在轨　枕上，螺纹道钉是用锚固剂锚固在轨枕钉孔上与轨枕形成一个整体　Ｊ，如图１所示．当列车通过时，钢轨　

对螺纹道钉会产生一个向上的拔力Ｐ　，而锚固剂对螺纹道钉有一个握紧力Ｐ（又称抗拔力），当握紧力Ｐ　大于拔力Ｐ　时，轨道钢轨才能保持稳定性和平衡性　Ｊ．我国铁路螺纹道钉的锚固主要采用的是硫磺锚　

固剂，硫磺锚固剂在锚固作业时方便快捷，但硫磺锚固剂中的Ｈ　ｓ、ｓ：、ｓＯ　和水结合时会使螺纹道钉产　

生严重的锈蚀．螺纹道钉锈蚀后会使握紧力变小，为了解螺纹道钉的锈蚀状况，在铁路乐昌段抽样检查　了４００根螺纹道钉，结果４００根螺纹道钉全部都有较大程度的锈蚀（见表ｌ和图２）．　

１．螺纹道钉２．螺母３．平垫圈４．弹条扣件５．挡板座　图１　螺纹道钉的锚固图　图２铁路上螺纹道钉的锈蚀图　另外，用硫磺锚固作业时要用火熬制硫磺，在铁路沿线用火熬制硫磺会污染环境、浪费木材、熏坏农作物　表１轨枕螺纹道钉的锈蚀情况表（初始直径为　＝２４　ｍｍ）　

树脂锚固剂型号和参数表

型号 特性 凝胶时间（S） 搅拌时间（S） 等待时间（S） 承载时间（min） 颜色标识 备 注

CKa 超快速 8～25 8～15 10～30 3 黄 在环境温度（22±℃），龄期24小时条件下，测定用于端锚的锚固剂抗压强度≥60MPa，全锚的锚固剂抗压强度≥40MPa CK 8～40 8～15 10～60 10 红

K 快速 41～90 20～35 90～180 15 蓝

Z 中速 91～180 20～35 480 30 白

M 慢速 ＞180

锚固剂常用规格表

规格（mm） 重量（g） 适用钻孔（mm） 适用范围

Φ23×400 340±15 Φ28±2

Φ23×600 510±15 Φ28±2

Φ28×400 515±15 Φ32±2

Φ28×500 645±15 Φ32±2

Φ35×300 570±15 Φ42±2

树脂锚固剂安装工艺

1、应根据围岩岩性、地质条件，设计锚杆支护参数，根据施工作业要求选择树脂锚固剂的规格、型号。

2、为便于字锚杆安装，钻孔深度应比锚杆长度减少60～80mm。

3、锚杆孔成孔后，安装锚杆前，应用压气清除孔内浮尘和积水。

4、安装锚杆：利用锚杆杆体将锚固剂缓缓送入孔底，然后启动搅拌器带动杆体旋转，将杆体匀速推进到孔底，将锚固剂两种成份混合搅拌，起到锚固作用。选择搅拌机械的转速≥r/min，搅拌时间按表一规定的时间操作。严禁在锚固剂未送到孔底的情况下开动搅拌器。

5、搅拌结束后，及时将杆体楔住，在等待时间内不得使杆体移动，以确保锚固质量。 6、满足表一规定的等待时间后，即可上托盘旋紧螺母，达到承载时间后，即可达到设计的锚固力。

7、锚固剂使用前必须认真检查颜色和手感，质地柔软、外观完好即可使用。若有硬化、结块、破裂、变质等异常现象，禁止使用。

8、安装结束后，应检查锚固质量，按规定检测锚固力。如发现锚固力不符合要求时，应采取补救措施。

WORD格式可编辑

专业知识 整理分享 1044 水泥锚杆卷式锚固剂

具有技术配方先进、性能稳定、操作简便、锚固力大及后期强度发展稳定等优良特性，其各项性能指标均满足中华人民共和国行业标准MT219－90《水泥锚杆卷式锚固剂》要求。实心卷式浸水型

一、主要技术性能

1、锚固剂类型、规格与特性

规 格 浸水时间 凝结时间/min 抗压强度/MPa

直径/mm 长度/mm 钻孔直径/mm 容重g/cm3 S 初凝 终凝 0.5h 1h 28d

φ36±1 225±5 φ42 1.47±0.02 30~90 2~7 6~11 8~12 14~18 ≥52.5

φ30±1 φ35

φ23±1 φ28

2、具有早期强度高、后期强度发展稳定的特性，安装后半小时锚固力大于50kN，锚固剂28d抗压强度大于52.5MPa。

3、本品为浸水型卷式锚固剂，具有操作简便、可靠、凝结时间短等特点，能避免注浆式锚杆的某些缺陷，保证锚杆施工质量。

4、本产品因性能优良，用户可选用端锚和全锚施工应用。选作端锚使用时施工单位必须进行工地试验，以验证端锚长度、锚固力及凝结时间等。

5、本产品可根据用户需要制作不同规格、性能的锚固剂。

二、适用范围

1、适用于矿山、水工隧道与地下厂房、公路交通等工程的锚杆支护。

2、可用于紧急情况下的堵漏等特殊施工需要。

三、使用说明及注意事项

1、按锚喷设计要求，选择卷式锚固剂直径并检查是否受潮变质。

2、浸泡：使用时要做到单孔设计使用数量一次浸泡，水深≥30cm，一般浸泡时间为30~90sec，应通过试验确定。

3、将浸泡后的锚固剂逐条逐次专用工具装入锚杆孔内并保证填实。

4、本产品开箱使用后应立即将剩余产品包装内袋扎紧以防受潮。批号产品存放应特别注意防潮，如受潮，锚固剂卷筒会变硬，将影响锚固力甚至失效，因此对已受潮锚固剂应通过试验后使用，否则会影响喷质量和施工安全。
