Switch>enable

Switch#conf t

Switch# show run

创建VLAN

Switch# configure terminal

Switch(config)# vlan 20

Switch(config-vlan)# name test20

Switch(config-vlan)# end

更改VLAN

Switch# vlan database

Switch(vlan)# vlan 20 name test20

Switch(vlan)# exit

删除VLAN

命令 目的

Step 1 configure terminal 进入配置状态

Step 2 no vlan vlan-id 删除某一VLAN.

Step 3 end 退出

Step 4 show vlan brief 验证

Step 5 copy running-config startup config 保存

也可用vlan database 进入VLAN配置状态，用no vlan vlan-id 来删除。

将端口分配给一个VLAN

命令 目的

Step 1 configure terminal 进入配置状态

Step 2 interface interface-id 进入要分配的端口

Step 3 switchport mode access 定义二层口

Step 4 switchport access vlan vlan-id 把端口分配给某一VLAN

Step 5 end 退出

Step 6 show running-config interface interface-id 验证端口的VLAN号

Step 7 show interfaces interface-id switchport 验证端口的管理模式和VLAN情况

Step 8 copy running-config startup-config 保存配置

使用 default interface interface-id 还原到缺省配置状态。

举例如下：

Switch# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)# interface fastethernet0/1

Switch(config-if)# switchport mode access

Switch(config-if)# switchport access vlan 2

Switch(config-if)# end

Switch# Switch(config)# monitor session 1 source interface gigabitethernet0/1

Switch(config)# monitor session 1 destination interface gigabitethernet0/2

Switch(config)# end

删除一个span会话:

Switch(config)# no monitor session 1 source interface gigabitethernet0/1

Switch(config)# end

配置VLAN Trunks

以太网端口有二种链路类型：Access和Trunk。Access类型的端口只能属于1个VLAN，一般用于连接计算机的端口；Trunk类型的端口可以属于多个VLAN，可以接收和发送多个VLAN的报文，一般用于交换机之间连接的端口；这里的trunk并不是端口干路的概念，即端口汇聚或者链路聚合，而是允许vlan透传的一个概念。

命令 目的

Step 1 configure terminal 进入配置状态

Step 2 interface interface-id 进入端口配置状态

Step 3 switchport trunk encapsulation {isl | dot1q | negotiate} 配置trunk封装ISL 或

802.1Q 或自动协商

Step 4 switchport mode {dynamic {auto | desirable} | trunk} 配置二层trunk模式。· dynamic auto—自动协商是否成为trunk· dynamic desirable—把端口设置为trunk如果对方端口是trunk, desirable, 或自动模式· trunk—设置端口为强制的trunk方式，而不理会对方端口是否为trunk

Step 5 switchport access vlan vlan-id (可选) 指定一个缺省VLAN, 如果此端口不再是trunk

Step 6 switchport trunk native vlan vlan-id 指定802.1Q native VLAN号

Step 7 end 退出

Step 8 show interfaces interface-id switchport 显示有关switchport 的配置

Step 9 show interfaces interface-id trunk 显示有关trunk的配置

Step 10 copy running-config startup-config 保存配置

举例：

Switch# configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Switch(config)# interface fastethernet0/4

Switch(config-if)# switchport mode trunk

Switch(config-if)# switchport trunk encapsulation dot1q

Switch(config-if)# end

缺省情况下trunk允许所有的VLAN通过。可以使用 switchport trunk allowed vlan remove vlan-list 来去掉某一VLAN

Command Purpose

Step 1 configure terminal 进入配置状态

Step 2 interface interface-id 进入端口配置

Step 3 switchport mode trunk 配置二层口为trunk

Step 4 switchport trunk allowed vlan {add | all | except | remove} vlan-list (可选) 配置trunk允许的VLAN. 使用add, all, except, remove关健字

Step 5 end 退出 Step 6 show interfaces interface-id switchport 验证VLAN配置情况.

Step 7 copy running-config startup-config 保存配置

回到允许所有VLAN通过时, 可用no switchport trunk allowed vlan 端口配置命令.

举例如下:

Switch(config)# interface fastethernet0/1

Switch(config-if)# switchport trunk allowed vlan remove 2

Switch(config-if)# end

Catalyst 3560 交换机中文简要配置手册目 录

第1章 概述 1-1

1.1 概述 1-1

1.2 初次访问设备 1-2

1.2.1 通过Console口访问设备 1-2

第2章 命令行方式访问设备 2-1

2.1.1 命令行模式 2-1

2.1.2 基本设置命令 2-1

2.2 通过Console口进入命令行接口 2-2

2.3 通过Telnet进入命令行接口 2-2

第3章 接口配置 3-1

3.1 概述 3-1

3.2 二层口配置 3-1

3.2.1 配置端口速率及双工模式 3-1

3.3 配置一组端口 3-2

3.4 配置三层口 3-3

3.5 监控及维护端口 3-5

3.5.1 监控端口和控制器的状态 3-5

3.5.2 刷新、重置端口及计数器 3-7

3.5.3 关闭和打开端口 3-8

3.6 交换机端口镜像配置 3-9

3.6.1 创建一个本地SPAN会话 3-10 3.7 以太通道端口组（Ethernet Port Groups） 3-11

第4章 配置VLAN 4-12

4.1 简介 4-12

4.2 可支持的VLAN 4-12

4.3 配置正常范围的VLAN 4-12

4.3.1 删除VLAN 4-14

4.3.2 将端口分配给一个VLAN 4-15

4.4 配置VLAN Trunks 4-16

4.5 配置VTP DOMAIN 4-18

4.6 配置VLAN接口地址 4-18

第5章 交换机HSRP配置 5-1

第6章 路由协议配置 6-3

合集下载

Cisco交换机配置手册

Cisco交换机配置手册

2950交换机

简明配置维护手册

目录

说明 .................................................................................................................................................. 3

产品特性........................................................................................................................................... 3

配置端口........................................................................................................................................... 4

配置一组端口 ........................................................................................................................... 4

配置二层端口 ........................................................................................................................... 6

配置端口速率及双工模式 ............................................................................................... 6

07 配置Catalyst交换机

07 配置Catalyst交换机

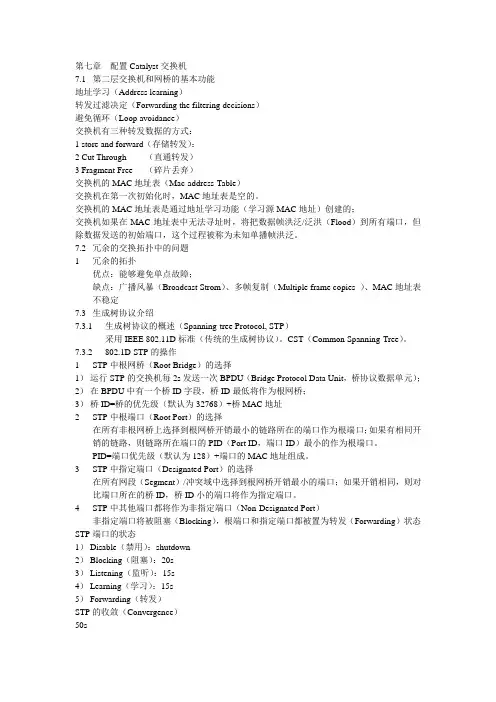

第七章 配置Catalyst交换机

7.1 第二层交换机和网桥的基本功能

地址学习（Address learning）

转发过滤决定（Forwarding the filtering decisions）

避免循环（Loop avoidance）

交换机有三种转发数据的方式：

1 store and forward（存储转发）：

2 Cut Through （直通转发）

3 Fragment Free （碎片丢弃）

交换机的MAC地址表（Mac-address-Table）

交换机在第一次初始化时，MAC地址表是空的。

交换机的MAC地址表是通过地址学习功能（学习源MAC地址）创建的；

交换机如果在MAC地址表中无法寻址时，将把数据帧洪泛/泛洪（Flood）到所有端口，但除数据发送的初始端口，这个过程被称为未知单播帧洪泛。

7.2 冗余的交换拓扑中的问题

1 冗余的拓扑

优点：能够避免单点故障；

缺点：广播风暴（Broadcast Strom）、多帧复制（Multiple frame copies ）、MAC地址表不稳定

7.3 生成树协议介绍

7.3.1 生成树协议的概述（Spanning-tree Protocol, STP）

采用IEEE 802.11D标准（传统的生成树协议）。CST（Common Spanning-Tree）。

7.3.2 802.1D STP的操作

1 STP中根网桥（Root Bridge）的选择

1） 运行STP的交换机每2s发送一次BPDU（Bridge Protocol Data Unit，桥协议数据单元）；

2） 在BPDU中有一个桥ID字段，桥ID最低将作为根网桥；

3） 桥ID=桥的优先级（默认为32768）+桥MAC地址

2 STP中根端口（Root Port）的选择

在所有非根网桥上选择到根网桥开销最小的链路所在的端口作为根端口；如果有相同开销的链路，则链路所在端口的PID（Port ID，端口ID）最小的作为根端口。

Cisco Catalyst 3560-CX和2960-CX系列迷你交换机数据表说明书

Cisco Catalyst 3560-CX和2960-CX系列迷你交换机数据表说明书

© 2016 Cisco and/or its affiliates. All rights reserved. This document is Cisco Public Information.

Page 1 o14 Data Sheet

Cisco Catalyst 3560-CX and 2960-CX Series

Compact Switches

The Cisco® Catalyst® Compact Switches easily expand your Ethernet and Multigigabit

Ethernet infrastructure outside the wiring closet to enable new workspaces, extend

wireless LANs, and connect PoE devices. These fanless, small form-factor switches

are ideal for space-constrained deployments where multiple cable runs would be

challenging. With speeds that reach 10Gbps, the Cisco Catalyst 3560CX Multigigabit

Ethernet Switches support current and next-generation wireless speeds and

standards (including 802.11ac Wave 2) on existing cabling infrastructure.

Cisco Catalyst 3560-CX and 2960-CX Switch Family.

Product Overview

The Cisco Catalyst 3560-CX and 2960-CX Series Compact Switches help optimize network deployments. These Gigabit Ethernet (GbE) and Multigigabit Ethernet (mGig) managed switches are ideal for high-speed data connectivity, Wi-Fi backhaul, and Power over Ethernet (PoE+) connectivity in places where space is at a premium. With a single copper or fiber cable from the wiring closet, Cisco Catalyst compact switches enable IP connectivity for devices such as IP phones, wireless access points, surveillance cameras, PCs, and video endpoints.

Cisco思科交换机配置手册-3550

Cisco思科交换机配置手册-3550

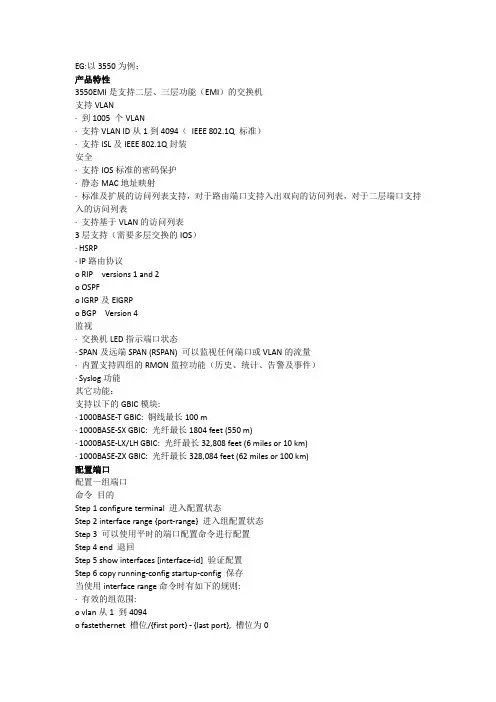

EG:以3550为例：
