VHDL语言的主要描述语句
按照语句的执行顺序对VHDL语言进行分类，包含两类语句：
并行描述语句 该语句的执行与书写顺序无关，总是同时被执行
顺序描述语句 从仿真的角度，该语句是顺序执行的
进程语句（PROCESS）是最典型的并行语句，一个构造体内可以有几个进程语句同时存在，而且并发执行。但是进程内部的所有语句都是顺序语句。
一、 顺序描述语句
顺序描述语句只能用在进程和子程序中,它和其他高级语言一样,其语句是按照语句的出现的顺序加以执行的。如下分别介绍有关的顺序描述语句.
1. WAIT语句
进程在执行过程中总是处于两种状态:执行或挂起,进程的状态变化受等待语句的控制,当进程执行到等待语句,就被挂起,并等待再次执行进程.
等待语句的格式:
＊WAIT 无限等待
＊WAIT ON 敏感信号变化
＊WAIT UNTIL 条件满足
＊WAIT FOR 时间到
（1）WAIT ON
格式：WAIT ON 信号[,信号]
例5-1
PROCESS(a,b)
BEGIN
y<=a AND b;
END PROCESS;
该例中的进程与下例中进程相同:
例5-1
PROCESS
BEGIN
y<=a AND b;
WAIT ON a,b;
END PROCESS;
例5-2
PROCESS(a,b)
BEGIN
y<=a AND b;
WAIT ON a,b;
END PROCESS;
（2）WAIT UNTIL 直到条件满足
格式: WAIT UNTIL 布尔表达式
当进程执行到该语句时,被挂起;若布尔表达式为真时,进程将被启动.
例: WAIT UNTIL ((x*10)<100)
（3）WAIT FOR 等到时间到
格式: WAIT FOR 时间表达式
当进程执行到该语句时,被挂起;等待一定的时间后,进程将被启动.
例: WAIT FOR 20 ns；
常用程序：
● 1/4位加法器、1/4位减法器、2/4/8位数据选择器、D/8D锁存器、D触发器、4位移位寄存器、2-4/3-8译码器、用with-select或者when-else设计同或门、异或门和或非门等、根据逻辑表达式编程等等，如F= ABC+(D+E)+GH。
加减法器件的设计要考虑如何采用元件例化语句和生成语句设计。
六、十进制计数器的设计
● 布置的第3章课后作业
看了几本作业，大概清楚了哪些程序有难度，下面仅列出部分程序供大家参考：
【减法器】
1位减法器：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.all;
entity subber1 is
port(a,b,cin:in std_logic;
s:out std_logic;
cout: out std_logic);
end subber1;
architecture one of subber1 is
begin
s<= (a xor b) xor cin;
cout<= ((not a)nand b)nand(not(a xor b) nand cin);
end one;
4位减法器：
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE WORK.my_pkg.all;
entity subber4 is
port(a,b:in std_logic_vector(3 downto 0);
cin: in std_logic;
s:out std_logic_vector(3 downto 0);
cout: out std_logic);
end subber4;
architecture one of subber4 is
signal cout0,cout1,cout2: std_logic;
VHDL语言的主要描述语句
按照语句的执行顺序对VHDL语言进行分类，包含两类语句：
并行描述语句 该语句的执行与书写顺序无关，总是同时被执行
顺序描述语句 从仿真的角度，该语句是顺序执行的
进程语句（PROCESS）是最典型的并行语句，一个构造体内可以有几个进程语句同时存在，而且并发执行。但是进程内部的所有语句都是顺序语句。
一、 顺序描述语句
顺序描述语句只能用在进程和子程序中,它和其他高级语言一样,其语句是按照语句的出现的顺序加以执行的。如下分别介绍有关的顺序描述语句.
1. WAIT语句
进程在执行过程中总是处于两种状态:执行或挂起,进程的状态变化受等待语句的控制,当进程执行到等待语句,就被挂起,并等待再次执行进程.
等待语句的格式:
＊WAIT 无限等待
＊WAIT ON 敏感信号变化
＊WAIT UNTIL 条件满足
＊WAIT FOR 时间到
（1）WAIT ON
格式：WAIT ON 信号[,信号]
例5-1
PROCESS(a,b)
BEGIN
y<=a AND b; END PROCESS;
该例中的进程与下例中进程相同:
例5-1
PROCESS
BEGIN
y<=a AND b;
WAIT ON a,b;
END PROCESS;
例5-2
PROCESS(a,b)
BEGIN
y<=a AND b;
WAIT ON a,b;
END PROCESS;
（2）WAIT UNTIL 直到条件满足
格式: WAIT UNTIL 布尔表达式
当进程执行到该语句时,被挂起;若布尔表达式为真时,进程将被启动.
例: WAIT UNTIL ((x*10)<100)
（3）WAIT FOR 等到时间到
格式: WAIT FOR 时间表达式
当进程执行到该语句时,被挂起;等待一定的时间后,进程将被启动.
例: WAIT FOR 20 ns；

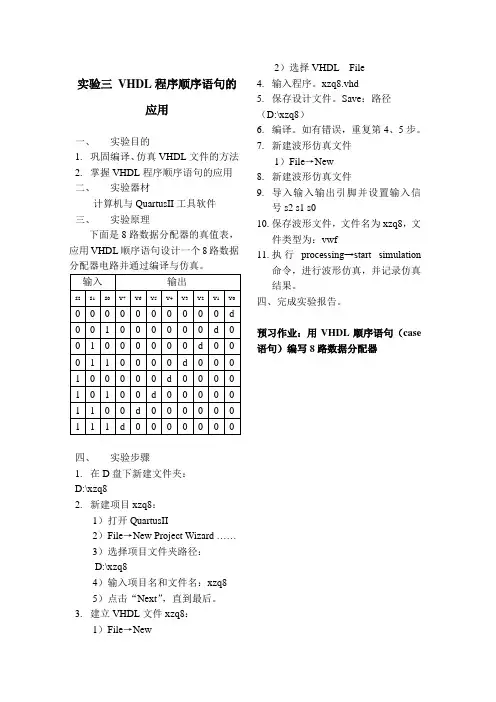

实验三 VHDL程序顺序语句的应用
一、 实验目的
1. 巩固编译、仿真VHDL文件的方法
2. 掌握VHDL程序顺序语句的应用
二、 实验器材
计算机与QuartusII工具软件
三、 实验原理
下面是8路数据分配器的真值表，应用VHDL顺序语句设计一个8路数据分配器电路并通过编译与仿真。
输入 输出
S2 S1 S0 Y7 Y6 Y5 Y4 Y3 Y2 Y1 Y0
0 0 0 0 0 0 0 0 0 0 d
0 0 1 0 0 0 0 0 0 d 0
0 1 0 0 0 0 0 0 d 0 0
0 1 1 0 0 0 0 d 0 0 0
1 0 0 0 0 0 d 0 0 0 0
1 0 1 0 0 d 0 0 0 0 0
1 1 0 0 d 0 0 0 0 0 0
1 1 1 d 0 0 0 0 0 0 0
四、 实验步骤
1. 在D盘下新建文件夹：
D:\xzq8
2. 新建项目xzq8：
1）打开QuartusII
2）File→New Project Wizard ……
3）选择项目文件夹路径：
D:\xzq8
4）输入项目名和文件名：xzq8
5）点击“Next”，直到最后。
3. 建立VHDL文件xzq8：
1）File→New 2）选择VHDL File
4. 输入程序。xzq8.vhd
5. 保存设计文件。Save：路径
（D:\xzq8）
6. 编译。如有错误，重复第4、5步。
7. 新建波形仿真文件
1）File→New
8. 新建波形仿真文件
9. 导入输入输出引脚并设置输入信号s2 s1 s0
10. 保存波形文件，文件名为xzq8，文件类型为：vwf
11. 执行processing→start simulation
命令，进行波形仿真，并记录仿真结果。
四、完成实验报告。
预习作业：用VHDL顺序语句（case语句）编写8路数据分配器
