近红外光谱分析仪工作流程

DA7200近红外分析仪基本操作手册

1 开启电源（电源开关位于仪器右侧后方电源模块板上，见图1）。

2 进入windows xp 操作界面后，打开Simplicity软件（图2）。

图2 Simplicity界面 图1 电源模块

3 软件功能选择及操作

3.1 分析产品功能（注意：分析前要确保光源灯已完成30分钟的预热）。

3.1.1 准备样品盘中的样品

确保样品具有代表性并充分混合。仅在分析之前将样品盘充满，以防止水分的变化。样品盘中的样品应该过量加入，然后用工具（如钢尺）将多余样品刮去，使样品表面平整（图3）。

图3 样品 图4 自动基线校准

3.1.2 选择产品定标曲线进行分析

在Simplicity快捷菜单界面选择要分析的产品定标曲线，首先会进行自动基线校准（图4），然后点击Analyze按钮对将被分析的样品进行光谱扫描，分析结果将在样品被扫描后给出（图5）。

图5 分析程序

3.2 光谱数据采集

3.2.1 创建收集光谱数据项目

➢ 在创建项目中选择数据采集Data collection，然后进行下一步定义（图6）。

➢ 在参数引导程序中，用户定义每个样品进行重复测量（Repeats）和/或样品的重装（Repacks）的次数，以提高测量的准确度。用户可以随意选择定义样品ID号的方式，如果选择“Require sample ID”，输入ID后，用户才能分析样品；如果选择“ID not required”，可用于任何时候在“Next sample ID”中输入样品ID（图7）。

图6 Data collection

图7参数设置

➢ 完成预期的设定后，点击Next继续下一步引导程序。在标签引导程序中，用户需要定义进行预测的成分名称（图8）。

图8 标签引导程序

➢ 信息引导程序，用户可以设置一个分析采集项目所需要的所有信息（图9）。

近红外线的使用流程

1. 简介

近红外线（NIR）是介于可见光和红外线之间的电磁辐射波段。近红外线技术在很多领域都有广泛应用，包括医疗诊断、食品安全检测、农业生产、环境监测等。本文档将介绍近红外线的使用流程，并为用户提供相关使用指南。

2. 仪器设备准备

在使用近红外线技术前，需要准备以下仪器设备： - 近红外线光谱仪：用于测量样品的近红外线光谱。 - 样品：待测量的物质样品。 - 电脑：用于控制光谱仪和分析数据。

3. 测量流程

下面是近红外线的测量流程：

3.1 样品准备

• 准备待测量的样品，并将其放置在适当的容器中。

• 确保样品表面干净，没有污物和尘埃。

3.2 仪器连接

• 将近红外线光谱仪连接到电脑上，并确保连接正常。

• 打开光谱仪软件，并进行相关设置。

3.3 校准

• 在开始测量之前，需要进行仪器的校准。

• 根据光谱仪的使用说明，选择合适的校准方案，进行校准操作。

3.4 扫描样品

• 将样品放置在光谱仪的测量区域中。

• 在软件中选择扫描模式，并进行扫描操作。

• 确保样品被均匀照射，并记录扫描结果。

3.5 数据分析

• 将扫描得到的数据导入数据分析软件中。

• 根据需求，选择合适的数据处理方法，例如光谱解析、定量分析等。

• 分析并解释数据结果，并记录相关信息。 4. 注意事项

在使用近红外线技术时，需要注意以下事项：

4.1 样品处理

• 样品表面应保持干净，并确保样品的质量和状态符合测量要求。

• 避免样品受到污染或损坏，影响测量结果。

4.2 光谱仪使用

• 在使用光谱仪前，要仔细阅读并理解光谱仪的使用说明书。

• 正确连接和操作光谱仪，避免不必要的问题和损坏。

4.3 数据分析

• 在进行数据分析时，要选择合适的方法和工具，并进行合理的数据处理和解释。

• 确保数据分析结果准确可靠，并记录相关信息。

5. 总结

近红外线技术在科学研究和生产实践中具有重要作用。本文档介绍了近红外线的使用流程，包括仪器设备准备、测量流程、注意事项等。希望通过本文档的介绍，用户能够更好地了解和应用近红外线技术，提高工作效率和数据分析能力。

第 1 页 共 5 页 近红外光谱分析仪的使用 分析仪技术指标

近红外光谱分析仪是利用气体或液体对红外线进行选择性吸取的原理制成的一种分析仪表，它具有灵敏度高反应速度快分析范围宽选择性好抗干扰本领强等特点，被广泛应

近红外光谱分析仪是利用气体或液体对红外线进行选择性吸取的原理制成的一种分析仪表，它具有灵敏度高反应速度快分析范围宽选择性好抗干扰本领强等特点，被广泛应用于石油化工冶金等工业生产中。

近红外光谱分析仪的光源是接受上下两个电极的方法，通上电流，电极之间就形成一个火花式光谱仪光源。

在这火花式光谱仪光源中，电极之间空气或其他气体一般处于大气压力。因此放电是在充有气体的电极之间发生，是依靠电极间流过的电流使气体发光，是建立在气体放电的基础上。

低压火花以及控波型光谱分析仪光源是在电容电场作用下，接受掌控气氛中放电；火花 光谱分析仪光源是在直流电场作用下，淡薄掌控气氛中放电；等离子体火花式光谱仪光源是在射频电磁场作用下掌控气氛中放电（电极之间的电压以及电流的关系不遵守欧姆定律的）。

光谱分析仪光源的作用是将待测元素变成气体状态，而后激发成光谱，依据该元素谱线强度转换成光电流，由计算机掌控的测光系统按谱线的强度换算成元素的含量。

光源作用的这种动态过程，就是将样品由固态变成气态，其中一部份元素激发而发射光谱，而这些气态的样品又不断地向四周扩 第 2 页 共 5 页 散，分析间隙的气态样品也在不断更新，以求达到一个动态平衡，当火花光谱分析仪光源激发确定时间后，蒸气云中待测元素浓度增大，只有蒸气云中浓度充分大，才能得到大的光电信号。

近红外光谱分析仪是否稳定正常地运行，直接影响到仪器测定数据的好坏，假如气路中有水珠、机械杂物杂屑等都会造成气流不稳定，因此，对气体掌控系统要常常进行检查和维护。

首先要做试验，打开掌控系统的电源开关，使电磁阀处于工作状态，然后开启气瓶及减压阀，使气体压力指示在额定值上，然后关闭气瓶，察看减压阀上的压力表指针，应在几个小时内没有下降或下降很少，否则气路中有漏气现象，需要检查和排出。

务１生　甸砷地　

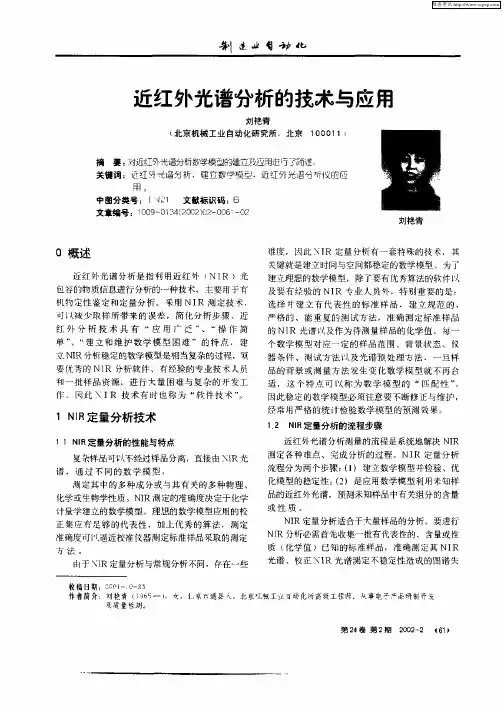

０概述　近红外光谱分析的技术与应用　

刘艳青　

（北京机械工业自动化研究所，北京１　０００１１）　

摘要：对近红外光谱分析数学模型的建立及应用进行了苘述　

关键词：近红外光谱分析，建立数学模型　近红外光谱分析仪的应　用　

中图分类号：Ｉ＼Ｊ２１　文献标识码：Ｂ　

文章编号：１　００９—０１　３４（２００２）０２—００６：一０２　

近红外光谱分析是指利用近红外（ＮＩＲ）光　

包容的物质信息进行分析的一种技术，主要用于有　

机物定性鉴定和定量分析　采用ＮＩＲ测定技术，　

可以减少取样所带来的误差　简化分析步骤。近　

红外分析技术具有“应用广泛”、“操作简　

单”、“建立和维护数学模型困难”的特点，建　

立ＮＩＲ分析稳定的数学模型是相当复杂的过程，须　

要优秀的ＮＩＲ分析软件、有经验的专业技术人员　

和一批样品资源，进行大量困难与复杂的开发工　

作，冈此　ＩＲ技术有时也称为“软件技术”　

１　ＮＩＲ定量分析技术　

１　１　ｒ，ｌｌＲ定量分析的性能与特点　

复杂样品可以不经过样品分离，直接由　ＩＲ光　

谱．通过不同的数学模型，　

测定其中的多种成分或与其有关的多种物理、　

化学或生物学性质。ＮＩＲ测定的准确度决定于化学　

计量学建立的数学模型。理想的数学模型应用的校　

正集应有足够的代表性，加上优秀的算法，测定　

准确度可ｌ　逼近校准仪器测定标准样品采取的测定　

方法　

由于ＮＩＲ定量分析与常规分析不同，存在一些　曩　

刘艳青　

难度．因此＿＼ＩＲ定量分析有一套特殊的技术，其　

关键就是建立时间与空间都稳定的数学模型。为了　

建立理想的数学模型　除了要有优秀算法的软件　

及要有经验的ＮＩＲ专业人员外．特别重要的是：　

选择并建立有代表性的标准样品，建立规范的、　

严格的、能重复的测试方法，准确测定标准样品　

的ＮＩＲ光谱以及作为待测量样品的化学值。每一　

个数学模型对应一定的样品范围、背景状态、仪　

器条件、测试方法以及光谱预处理方法，一旦样　

品的背景或测量方法发生变化数学模型就不再台
