二极管击穿 原理

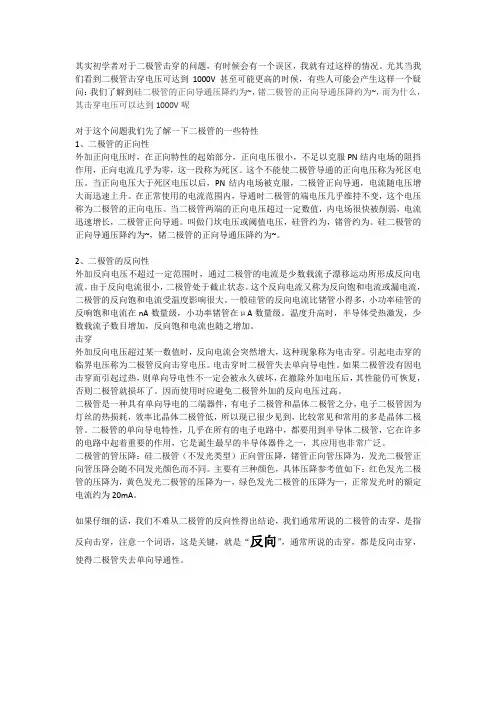

其实初学者对于二极管击穿的问题，有时候会有一个误区，我就有过这样的情况。尤其当我们看到二极管击穿电压可达到1000V甚至可能更高的时候，有些人可能会产生这样一个疑问：我们了解到硅二极管的正向导通压降约为~，锗二极管的正向导通压降约为~，而为什么，其击穿电压可以达到1000V呢

对于这个问题我们先了解一下二极管的一些特性

1、二极管的正向性

外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管正向导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。当二极管两端的正向电压超过一定数值，内电场很快被削弱，电流迅速增长，二极管正向导通。叫做门坎电压或阈值电压，硅管约为，锗管约为。硅二极管的正向导通压降约为~，锗二极管的正向导通压降约为~。

2、二极管的反向性

外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流。由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。一般硅管的反向电流比锗管小得多，小功率硅管的反响饱和电流在nA数量级，小功率锗管在μA数量级。温度升高时，半导体受热激发，少数载流子数目增加，反向饱和电流也随之增加。

击穿

外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。

二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管因为灯丝的热损耗，效率比晶体二极管低，所以现已很少见到，比较常见和常用的多是晶体二极管。二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。

在齐纳管原理

通常情况下，反向偏置的PN结中只有一个很小的电流。这个漏电流一直保持一个常数，直到反向电压超过某个特定的值，超过这

个值之后PN结突然开始有大电流导通（图1.15）。这个突然的意义重大的反向导通就是反向击穿，如果没有一些外在的措施来限

制电流的话，它可能导致器件的损坏。反向击穿通常设置了固态器件的最大工作电压。然而，如果采取适当的预防措施来限制电流

的话，反向击穿的结能作为一个非常稳定的参考电压。

图1.15 PN结二极管的反向击穿。

导致反向击穿的一个机制是avalanche multiplication。考虑一个反向偏置的PN结。耗尽区随着偏置上升而加宽，但还不够快到

阻止电场的加强。强大的电场加速了一些载流子以非常高的速度穿过耗尽区。当这些载流子碰撞到晶体中的原子时，他们撞击松的

价电子且产生了额外的载流子。因为一个载流子能通过撞击来产生额外的成千上外的载流子就好像一个雪球能产生一场雪崩一样，

所以这个过程叫avalanche multiplication。

反向击穿的另一个机制是tunneling。Tunneling是一种量子机制过程，它能使粒子在不管有任何障碍存在时都能移动一小段距离。

如果耗尽区足够薄，那么载流子就能靠tunneling跳跃过去。Tunneling电流主要取决于耗尽区宽度和结上的电压差。Tunneling

引起的反向击穿称为齐纳击穿。

结的反向击穿电压取决于耗尽区的宽度。耗尽区越宽需要越高的击穿电压。就如先前讨论的一样，掺杂的越轻，耗尽区越宽，击穿

电压越高。当击穿电压低于5伏时，耗尽区太薄了，主要是齐纳击穿。当击穿电压高于5伏时，主要是雪崩击穿。设计出的主要工

作于反向导通的状态的PN二极管根据占主导地位的工作机制分别称为齐纳二极管或雪崩二极管。齐纳二极管的击穿电压低于5伏，

而雪崩二极管的击穿电压高于5伏。通常工程师们不管他们的工作原理都把他们称为齐纳管。因此主要靠雪崩击穿工作的7V齐纳

二极管击穿后是短路还是断路

2018-08-26 出处：网络

话题：二极管击穿后是短路还是断路

回答：并非只有“短路”、“断路”两个状态可选，有3种情形可出现：1. 二极管击穿后两端存在一个稳定的电压降，就像稳压管一样。2. 因为阻抗比未击穿时大大减小，可能（不是必定，看具体电路情况）造流上升，电流、电压的乘积若大于二极管功耗，就会进而烧毁PN结，此时呈现短路。3. 短路后电流可能（不是必定）进一步加大，半导体材料的导电率远不如导体，金属导线尚可以被烧断，因此融化了的PN结也可以在大电流下，进一步被烧断而开路。

话题：二极管被击穿,就是损坏了,是短路还是断路

回答：两种故障状态都可以出现。 刚被击穿是为短路，随之可以引起短路电流，如果电流足够大，就可以把二极管烧断。

参考回答：展开全部 两种故障状态都可以出现。刚被击穿是为短路，随之可以引起短路电流，如果电流足够大，就可以把二极管烧断。

话题：二极管被击穿,这是短路还是断路？

回答：既有短路也有断路的。大电压多会导致短路，大电流会断路。二极管：电 元件当中，一种具有两个电极的装置，只允 电流由单一方向流过， 多的使用是应用其整流的功能。img src=＂s:

pic.wenwen.soso./p/201060/201060040-156061_png_262_1_5631.jpg＂击穿：外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电 。如果二极管没有因电击穿而引起过热，则单向导电 不一定会被永久破坏，在撤除外加电压后，其 能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。

话题：稳压二极管击穿后是断路还是短路

回答：都有可能，二极管击穿都有两种现象，一种是完全短路，一种是完全开路，只要出何一种情况，都视为击穿 话题：稳压二极管击穿后是断路还是短路

— — 1 —1 — 双向击穿二极管工作原理

双向击穿二极管，是一种双结元件，在反向偏压下，它的PN结由正向电压转为反向击穿电压。双向击穿二极管是在普通双极器件基础上通过PN结反向击穿形成的，它利用了双极特性中正向压降较小的特点，使之具有大的反向偏置电流。这样，双向击穿二极管既有单向导通特性又有双向导通特性，从而大大提高了器件的功率容量。

双向击穿二极管又称为反向二极管、正向二极管、防电抗、防电涌保护二极管等。它是利用双极型半导体（如硅）内部存在的少量杂质和缺陷对其载流子产生的强场进行调制，在外加偏压下产生雪崩过程而使PN结正向导通。在反向偏置下，当器件承受反向电压时，PN结内部电子向外扩散而使PN结导通；当器件承受正向电压时，PN结内电子向内扩散而使PN结关断。双向击穿二极管具有较大的正向电流，它的工作原理和普通双极器件相似。

双向击穿二极管主要应用于自动控制、信息处理、计算机和电力电子装置中。在自动控制中，主要用来组成振荡电路和缓冲电路。
