三偏心蝶阀技术性能详细说明
1、用途和性能规范
1）用途
a、本产品主要用于气体、排水管路上作启闭装置，作调节流量和截流介质的作用。具有流阻小，启闭速度快等优点。
b、适用范围：石油、石化等相关工业。
2）性能规范
公称管径 DN50- DN2600
压力等级 PN（1.0-2.5）MPa
试验压力 壳体试验 1.5 PN
高压密封试验 1.1 PN
上密封试验 1.1 PN
低压密封试验 0.6 MPa
适用温度 -10~100℃（球墨铸铁）
-29~425℃（碳钢）、
-29~580℃（1Cr5Mo合金钢）、
-46~535℃（不锈钢/柔性石墨垫片、填料）
-46~200℃（不锈钢/PTFE垫片、填料）
-29~121℃（衬PTFE）
-20~80℃（衬NBR）
适用介质 水、蒸汽、油品等介质（碳钢、合金钢）
硝酸类、醋酸类等腐蚀性介质（不锈钢）
2、采用标准
设计制造标准：API 609（美标阀门）
GB/T 12238（国标阀门）
结构长度标准：API 609、ASME B16.10（美标阀门）
GB/T 12221（国标阀门）
法兰端标准： ASME B16.5（DN≤600）、MSS SP-44(DN=550)、ASME B16.47B（DN≥650）（美标阀门）
HG/T20592 系列A、 GB/T 9113或HG/T 20592或JB 79等（国标阀门）
检验试验标准：API 598(美标阀门)
GB/T 26480(国标阀门)
3、三偏心蝶阀外型结构图
三偏心蝶阀结构图
4、结构特点
1、硬密封蝶阀采用三偏心硬密封结构，阀座与蝶板几乎无磨损，具有越关越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
D 41X- 蝶阀 3
6
9
10
16
产品使用说明书
一、用途和主要性能规范
本阀为法兰式中线蝶阀，结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。结
构简单、制造方便。阀座基本上采用橡胶或聚四氟乙烯等弹性材料。安装在管路或设备上作
截流、接通和调节流量之用。
二、结构和作用原理
1.本阀为法兰连接，它是由阀体、蝶板、支架、阀杆、电动装置、密封圈等组成。
2.本阀依靠电动装置的电机或手轮旋转，带动阀轴转动90°，阀轴带动蝶板转动，从而
实现开启或关闭。由于电动装置的特性，可任意调节流量。
3.电动装置带有极限终点限位开关，到终点能自动切断电路，同时为了安全起见并设有
电力过载保护装置和信号灯指示。
三、主要零件材质
零件名称 材料
阀体 灰铸铁、球墨铸铁、铸钢、合金钢、不锈钢
蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟乙烯
阀杆 2Cr13、不锈钢
填料 0型圈、柔性石墨 四、软密封蝶阀密封材料及性能
材料品种 氯丁橡胶 丁腈橡胶 乙丙橡胶 聚四氟乙烯硅橡胶 氟橡胶
代号 ×或 0rJ XA或orJAXB或orJBxC、JC或0rFXD或orJD × E或orJE
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
五、保管、安装与使用注意事项
1.本阀保存在干燥的仓库内，严禁露天存放。
2.长期存放，要定期保养。
3.使用工况要求要符合性能规范中技术要求。
4.本阀可以安装在水平或垂直管路上，应便于接线、调试和手动操作。
5.安装前要进行试压检验，符合要求方可安装。
6.本阀安装在户外或湿度不超过90%（25℃）的，温度超过40℃而小于60℃的地方，
电装应选户外型的，冬天应施加防寒保温措施。

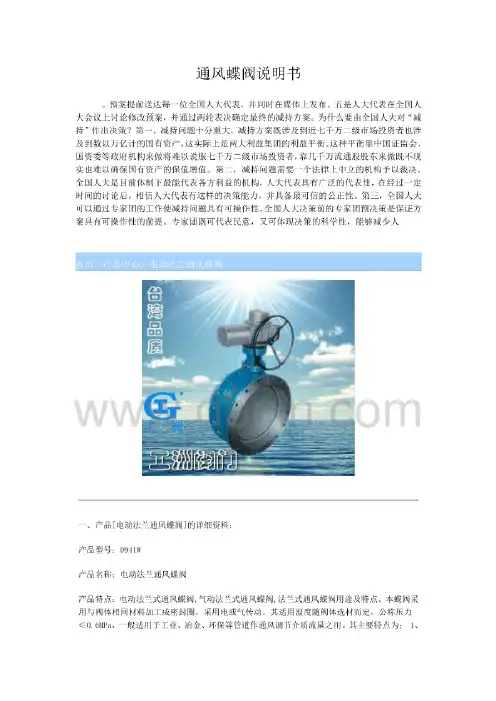

通风蝶阀安装方法及使用说明
引言：
通风蝶阀是一种用于调节通风系统中气流的装置。它能够改变气流的方向和速度，从而实现通风系统的正常运行。本文将介绍通风蝶阀的安装方法和使用说明，以帮助用户正确安装和使用通风蝶阀，确保通风系统的工作效果最佳。
一、通风蝶阀安装方法：
1. 准备工作：在安装通风蝶阀之前，需要确保通风管道已经正确安装完毕，并且通风系统处于关闭状态。
2. 测量尺寸：根据通风管道的尺寸，确定所需的通风蝶阀的尺寸。然后使用尺子或测量工具，将通风管道的直径测量出来。
3. 选择安装位置：根据通风系统的设计和要求，选择合适的位置安装通风蝶阀。一般来说，通风蝶阀应该安装在通风管道的弯曲或分支处，以实现更好的气流调节效果。 4. 安装蝶阀：将通风蝶阀的法兰与通风管道的法兰对接，并使用螺栓将其固定。确保蝶阀与通风管道之间没有间隙，并且连接牢固。
5. 调整角度：根据实际需要，调整通风蝶阀的角度，以便实现最佳的气流调节效果。通风蝶阀通常可以通过旋转法兰或调整阀门来实现角度的调整。
6. 检查安装：安装完成后，仔细检查通风蝶阀与通风管道之间的接口是否密封，确保没有气漏现象。同时，也要检查蝶阀的开闭状态是否正常。
二、通风蝶阀使用说明：
1. 开启和关闭：通风蝶阀的开启和关闭可以通过旋转阀门来实现。顺时针旋转阀门可以关闭蝶阀，逆时针旋转阀门可以打开蝶阀。在实际使用中，应根据需要适时开启或关闭通风蝶阀。
2. 调节气流：通过调节通风蝶阀的开启程度，可以调节通风系统中的气流量和流速。通风蝶阀开启得越大，气流量和流速就会越大；反之，通风蝶阀开启得越小，气流量和流速就会越小。 3. 维护保养：定期检查通风蝶阀的运行状态，确保阀门开闭正常，并且没有松动或损坏的情况发生。如果发现问题，应及时进行修理或更换。
4. 安全注意事项：在进行通风蝶阀的安装和调整时，需要确保通风系统处于关闭状态，避免发生意外。在使用通风蝶阀时，应根据通风系统的要求和规范进行操作，确保安全可靠。
煤矿矿山回风立井主通风机
在线监测与控制系统
使
用
说
明
书
目录
一、 系统概况 ................................................ - 3 -
二、 风机房设备组成 .......................................... - 3 -
1、 风机房平面图 .......................................... - 3 -
2、 对旋通风机主要技术参数： .............................. - 3 -
3、 手动/电动两用蝶阀 ..................................... - 3 -
4、 垂直风门绞车 .......................................... - 4 - 5、 高压开关柜及配电柜 .................................... - 4 -
6、 传动部分 .............................................. - 4 -
7、 控制与在线监测系统 .................................... - 6 -
三、 控制系统部分 ............................................ - 6 -
1. 变频器操作 .............................................. - 6 -
2. 风机控制 ................................................ - 8 -
3、 风机控制应急措施 ..................................... - 15 -
四、 在线检测系统 ........................................... - 17 -
