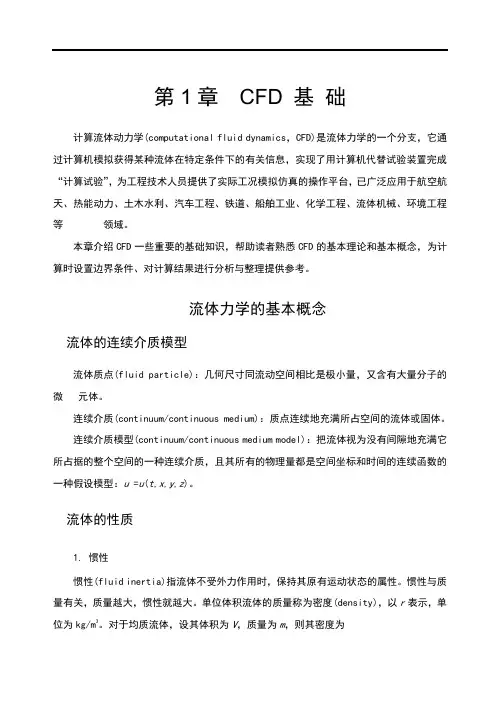

第1章 CFD 基 础

计算流体动力学(computational fluid dynamics，CFD)是流体力学的一个分支，它通过计算机模拟获得某种流体在特定条件下的有关信息，实现了用计算机代替试验装置完成“计算试验”，为工程技术人员提供了实际工况模拟仿真的操作平台，已广泛应用于航空航天、热能动力、土木水利、汽车工程、铁道、船舶工业、化学工程、流体机械、环境工程等 领域。

本章介绍CFD一些重要的基础知识，帮助读者熟悉CFD的基本理论和基本概念，为计算时设置边界条件、对计算结果进行分析与整理提供参考。

流体力学的基本概念

流体的连续介质模型

流体质点(fluid particle)：几何尺寸同流动空间相比是极小量，又含有大量分子的微 元体。

连续介质(continuum/continuous medium)：质点连续地充满所占空间的流体或固体。

连续介质模型(continuum/continuous medium model)：把流体视为没有间隙地充满它所占据的整个空间的一种连续介质，且其所有的物理量都是空间坐标和时间的连续函数的一种假设模型：u =u(t,x,y,z)。

流体的性质

1. 惯性

惯性(fluid inertia)指流体不受外力作用时，保持其原有运动状态的属性。惯性与质量有关，质量越大，惯性就越大。单位体积流体的质量称为密度(density)，以r表示，单位为kg/m3。对于均质流体，设其体积为V，质量为m，则其密度为

mV (1-1)

对于非均质流体，密度随点而异。若取包含某点在内的体积V，其中质量m，则该点密度需要用极限方式表示，即

0limVmV (1-2)

2. 压缩性

作用在流体上的压力变化可引起流体的体积变化或密度变化，这一现象称为流体的可压缩性。压缩性(compressibility)可用体积压缩率k来量度

流体力学基础

流体力学研究流体（气体与液体）的宏观运动与平衡，它以流体宏观模型作为基本假说。

显然，流体的运动取决于每个粒子的运动，但若求解每个粒子的运动即不可能也无必要。对于宏观问题，必须在微观与宏观之间建立一座桥梁。

流体宏观模型认为流体是由无数流体元（或称流体微团）连续地组成的（即连续介质）。所谓流体元指的是这样的小块流体：它的大小与放置在流体中的实物比较是微不足道的，但比分子的平均自由程却要大得多，它包含足够多的分子，能施行统计平均求出宏观参量，少数分子出入于流体元不会影响稳定的平均值。

另一方面，对于进行统计平均的时间也应选得足够大，使得在这段时间内，微观的性质，例如分子间的碰撞等已进行了许多次，在这段时间内进行统计平均能够得到稳定的数值。于是，从统计物理中得知，分子的物理量（质量、速度、动量和能量）经过统计平均后变成了流体元的质量，速度，压力和温度等宏观物理量，分子质量、动量和能量等输运过程，经过统计平均后表现为扩散，粘性，热传导等宏观性质。

上述微观上充分大、宏观上充分小的流体元称为流体质点，将流体运动的空间看作是由流体质点连续地无空隙地充满着的假设称为连续介质假设。应该指出，有了此假设才能把一个微观问题化成宏观问题，且数学上容易处理。实验和经验也表明在一般情况下这个假设总是成立的。

但是。在某些特殊问题中，连续介质的假设也可以不成立。例如在稀薄气体力学中，分子间的距离很大，它能和物体的特征尺度比拟，这样虽然获得稳定平均值的流体元还是存在的，但是不能将它看成一个质点。又如考虑激波内的气体运动，激波的尺寸与分子平均自由程同阶，激波内的流体只能看成分子而不能当作连续介质来处理了。CFD的求解过程CFD的求解过程为了进行CFD计算，用户可借助商用软件来完成所需要的任务，也可自己直接编写计算程序。两种方法的基本工作过程是相同的，无论是流动问题、传热问题，还是污染物的运移问题，无论是稳态问题，还是瞬态问题，其求解过程都可用图1表示。 如果所求解的问题是瞬态问题，则可将上图的过程理解为一个时间步的计算过程，循环这一过程求解下个时间步的解。下面对各求解步骤做一简单介绍。

- 1 - 计算流体力学基础及其应用

计算流体力学（CFD）是计算机运用精确的数学模型和算法来研究流体力学物理过程的一种技术。它利用计算机模拟方法处理流体流动和相互作用的过程，以更准确、更快捷的方式研究热流体流动、传热、传质和湍流等物理过程的问题。

CFD的基础是数学方面的流体力学，应用计算机模拟的基本方法是数值方法，用于分析各种流体流动问题以及相关热传导、传质等热力学现象。此外，计算流体力学还集成有计算机动力学，流体动力学，热力学，结构力学，能量方法，计算工程和多物理场的数值模拟技术，可以更加精准地研究流体动力学，热传递，流体机械，复杂流动等问题。

CFD在工程实践中具有重要作用，其应用领域非常广泛，包括空气、液体、气体和粘性流动等各种固体表面及流体体系的运动和相互作用。例如，可以用来分析大气环境中污染物的扩散，水力学中河流水流的流动性能和可能形成的机械，风能资源的开发利用，以及气体控制元件的设计等。

CFD技术的研究和应用对改善工业和生活的质量起着重要作用，具有重大的经济效益。它可以帮助工程师进行快速和准确的表征及设计，从而大大缩短研发和评估的周期，并节省大量的研发费用，从而提高产品的质量和可靠性。例如，可以用CFD模拟来分析火力发电厂泄漏物介质的运动和湍流，从而确定阀门及其参数，进行管道设计，抑制烟气污染，提高系统效率，实现节能减排等。 - 2 - 此外，CFD还可以用于水工工程，海洋工程，气候变化，大气和海洋环境监测，飞机设计，汽车行业和其他工程方面的问题，有助于数字信息的可视化，预测及避免工程问题，提高效率。

因此，CFD既可以用于重要的实际问题的研究，也可以用于开发新产品，从而为工程实践提供可靠的计算技术，有效地改善系统质量和可靠性，提高经济效益。

综上所述，CFD的研究和应用具有重要的实际意义，可以显着提高工程的质量和可靠性，并带来可观的经济收益。未来，CFD技术将逐步发展壮大，有效地改善人们的生活和工作环境。

ICEM_CFD基础入门教程操作界面中文

ICEM_CFD是一款常用的计算流体力学（CFD）前处理软件，它可以用来进行几何建模、网格生成以及网格质量改进等操作。本教程将介绍ICEM_CFD软件的基础入门操作界面，并详细说明其主要功能和使用方法。

1.工作窗口：

-图层窗口：用于管理不同的几何元素和网格单元。可以将几何模型和网格分别分配到不同的图层中，便于管理和操作。

2.工具栏：

-文件操作：包括新建、打开、保存和导出等文件操作。

-网格操作：包括网格划分、网格改进、网格质量检查和网格参数设置等操作。

-显示选项：可以选择显示几何模型、网格和图层等，方便用户对模型进行观察和分析。

-操作模式：设置不同的操作模式，如选择模式、移动模式、旋转模式和缩放模式等，方便用户进行几何模型和网格的操作和调整。

3.属性窗口：

-几何模型属性：可以设置几何模型的名称、颜色和透明度等属性。

-网格生成属性：可以设置网格单元类型、边界条件和网格参数等属性。

-网格质量属性：可以设置网格质量检查和改进的参数和标准。 -显示属性：可以设置几何模型和网格的显示方式、颜色和透明度等属性。

4.建模流程：

在ICEM_CFD中，进行建模和网格生成的一般流程如下：

-导入CAD几何模型：可以通过导入现有的CAD几何模型文件，如STEP、IGES或者CATIA等文件格式，或者直接在ICEM_CFD中手动创建几何模型。

-网格划分：在几何模型的基础上进行网格划分，可以使用不同的网格划分算法和参数设置，生成合适的网格。

-网格改进：对生成的网格进行质量检查和改进，可以使用网格质量检查工具来查看和修复网格质量问题，并采用网格平滑和网格形变等操作来改进网格质量。

-边界条件设置：在网格上设置边界条件，包括流动边界条件、壁面边界条件和入出口边界条件等。

- 导出网格：将生成的网格导出为适用于CFD计算的文件格式，如ANSYS Fluent、OpenFOAM等格式。
