废气处理技术手册

河北三阳盛业玻璃钢集团有限公司

废

气

处

理

设

备

操

作

手

册

- 1 -

一、废气处理简介

有机废气是存在于多种行业的重要污染物,治理方法有:冷凝法、直接燃烧法、催化燃烧法、活性炭吸附法、吸收液吸收法等,我企业研制并生活性炭吸净化效率高(95%以上)易再生,设备占地面积小、耐高温,便于维修,附属设备小,特别适用有机废气的净化处理。

一、结构及工作原理

活性炭塔分流多孔板、活性炭过滤层组成,一层为单级过滤，双层为贰级过滤，每层过滤层厚度为200-300mm,有机废气从进风段进入箱体,经由活性碳吸附净化,净化后的空气由通风机排入大气,饱合后的活性碳取出再生。

三、运转操作及维护

（一） 活性炭塔系统启动运转的前检查事项：

1. 先熟悉系统各设备的组成及其功用。

2. 检查电源及各炭箱颗粒层的装填是否充足。

3. 检查初效过滤安装位置是否准确。

4. 检查风管上的阀门，是否在打开的位置。

5. 检查活性炭塔内部是否有垃圾或其它污染物，并加以清除。

6. 检查各保养门，控制开关是否正常。

（二） 活性炭塔系统启动运转后的前检视事项：

1. 检视风机是否正常运转。

2. 检视各过滤层否正常无漏颗粒。

3. 检视运转的出口阀是否正常。

（三） 活性炭塔系统停机后再启动前应检查注意事项

1. 检查为何停机的原因，排除停机的原因，并改进的。

2. 请参阅第一项，活性炭塔系统启动运转前检查事项，并按步骤逐项检查的。

更换方法：由下方排放口打开全部清理完进行清洗；然后锁紧下方排放口，再由上方把活性碳倾倒下去只到完全填满为准。

更换依据：1 据贵司提供的资料计算；2 据废气排放口去闻即可，如果超标是很明显剌鼻的;3从活性碳（密度是比水略高些）箱体下面放些下来,然后称重量如果是平常的 2 倍以上则需更换（除去水的重量）；4 据压差表值（≥2500Pa）确定更换时间。如果贵司条件充许可以直接化验。

VOC废气处理技术

VOC(Volatile Organic Compounds)，中文全称挥发性有机化合物。在现代化工业生产中，通常将其作为一种溶剂，使用过程中便会挥发排放到大气中。在石油化工、印刷、人造皮革、电子行业、涂料和医药等行业应用比较广泛。普通意义上的VOC就是指挥发性有机物；但是环保意义上的定义是指活泼的一类挥发性有机物，即会产生危害的那一类挥发性有机物。目前VOC废气处理技术主要包括热破坏法、变压吸附分离与净化技术、吸附法和氧化处理方法等。

一、热破坏法

热破坏法是指直接和辅助燃烧有机气体，也就是VOC，或利用合适的催化剂加快VOC的化学反应，最终达到降低有机物浓度，使其不再具有危害性的一种处理方法。

热破坏是目前应用比较广泛也是研究较多的有机废气处理方法，特别是对低浓度有机废气处理效果比较好。有机化合物的热破坏可分为直接火焰燃烧和催化燃烧。直接火焰燃烧是一种有机物在气流中直接燃烧和辅助燃料燃烧的方法。多数情况下，有机物浓度较低，不足以在没有辅助燃料时燃烧。直接火焰燃烧在适当温度和保留时间条件下，可以达到99%的热处理效率。

催化燃烧是有机物在气流中被加热，在催化床层作用下，加快有机物化学反应(或破坏效率的方法)，催化剂的存在使有机物在热破坏时比直接燃烧法需要更少的保留时间和更低的温度，是高浓度、小流量有机废气净化的首选技术。催化剂在催化燃烧系统中起着重要作用。用于有机废气净化的催化剂主要是金属和金属盐，金属包括贵金属和非贵金属。目前使用的金属催化剂主要是Pt、Pd，技术成熟，而且催化活性高，但价格比较昂贵而且在处理卤素有机物，含N、S、P等元素时，有机物易发生氧化等作用使催化剂失活。非金属催化剂有过渡族元素钴、稀土等。近年来催化剂的研制无论是国内还是国外进行得较多，而且多集中于非贵金属催化剂并取能得了很多成果。例如V2O5 + MOX(M：过渡族金属) + 贵金属制成的催化剂用于治理甲硫醇废气，Pt + Pd + Cu催人剂用于治理含氮有机醇废气。

VOC废气处理技术

目前，中国的工业发展进入到一个新阶段，环境问题的昌益突出影响到了从们的正常工作和生活，环境问题越来越受到人们的关注。所以在这种形势下，必须控制工业等生产领域有害气体的排放，减少其对大气环境的污染。 东盛VOC 废气处理技术，主要包括冷凝处理法、氧化处理法、液体吸附法、生物处理法各吸附法等。

众所周知，工业生产过程中会产生大量对大气环境有危害的有机气体。当前，中国的大气环境已受到严重污染，北方许多地区出现了严重雾霾天气。在这种情况下，必须加大有机废气处理技术的研发力度，通过提高废气处理技术来降低其对大气环境的危害。本文从VOC气体 的危害入手，分析了其相关处理技术。

挥发性的有机化合物，简称为VOC(Volatile Organic Compounds))，在工业生产中，通常作为溶剂来使用，使用之后便散发到大气中。现阶段，其应用比较广泛的领域包括石油化工、印刷、人造革及电子元器件、烤漆和医药等。

从化学物质的性质来看，在工业生产等领域，一般用作溶剂的主要包括脂肪族化合物、卤代烃和芳香族化合物等。这些有机溶剂如果挥发到大气环境中，不仅会对大 气环境造成严重污染，而且人体呼入被污染的气体后，对人体健康产生危害。比如苯，它常常被当作一种溶剂来使用，作为溶剂挥发到大气环境中，不仅可以被人体 的皮肤所吸收，而且还可通过呼吸系统进入人体内部，造成慢性或急性中毒，不过人体的大部分中毒均是由于呼入有毒气体造成的。

苯类化合物不仅会对人体的中枢神经造成一定的损害，而且还可能造成神经系统的障碍，进入人体后还会危害血液和造血器官，如果情况比较严重，甚至会有出血症 状或患上败血症。氧化作用下，苯在生物体内可氧化成苯酚，从而造成肝功能异常，对骨骼的生长发育十分不利，诱发再生障碍性贫血。如果苯蒸汽浓度过高，生物 可能因急性中毒而死亡。因此，ACGIH把苯列为潜在致癌物质。卤代烃类化合物会引发神经症候群和血小板的减少、肝脾肿大等不良状况，而且很有可能致癌。 所以，必须控制VOC的排放，这不仅是对环境负责，也是对我们的生命健康负责。

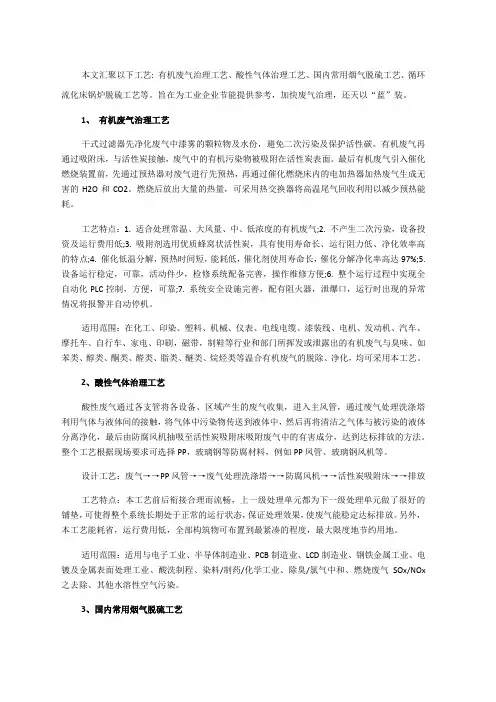

本文汇聚以下工艺: 有机废气治理工艺、酸性气体治理工艺、国内常用烟气脱硫工艺、循环流化床锅炉脱硫工艺等。旨在为工业企业节能提供参考，加快废气治理，还天以“蓝”装。

1、 有机废气治理工艺

干式过滤器先净化废气中漆雾的颗粒物及水份，避免二次污染及保护活性碳。有机废气再通过吸附床，与活性炭接触，废气中的有机污染物被吸附在活性炭表面。最后有机废气引入催化燃烧装置前，先通过预热器对废气进行先预热，再通过催化燃烧床内的电加热器加热废气生成无害的H2O和CO2。燃烧后放出大量的热量，可采用热交换器将高温尾气回收利用以减少预热能耗。

工艺特点：1. 适合处理常温、大风量、中、低浓度的有机废气;2. 不产生二次污染，设备投资及运行费用低;3. 吸附剂选用优质蜂窝状活性炭，具有使用寿命长、运行阻力低、净化效率高的特点;4. 催化低温分解，预热时间短，能耗低，催化剂使用寿命长，催化分解净化率高达97%;5.

设备运行稳定，可靠，活动件少，检修系统配备完善，操作维修方便;6. 整个运行过程中实现全自动化PLC控制，方便，可靠;7. 系统安全设施完善，配有阻火器，泄爆口，运行时出现的异常情况将报警并自动停机。

适用范围：在化工、印染、塑料、机械、仪表、电线电缆、漆装线、电机、发动机、汽车、摩托车、自行车、家电、印刷，磁带，制鞋等行业和部门所挥发或泄露出的有机废气与臭味、如苯类、醇类、酮类、醛类、脂类、醚类、烷烃类等温合有机废气的脱除、净化，均可采用本工艺。

2、酸性气体治理工艺

酸性废气通过各支管将各设备、区域产生的废气收集，进入主风管，通过废气处理洗涤塔利用气体与液体间的接触，将气体中污染物传送到液体中，然后再将清洁之气体与被污染的液体分离净化，最后由防腐风机抽吸至活性炭吸附床吸附废气中的有害成分，达到达标排放的方法。整个工艺根据现场要求可选择PP，玻璃钢等防腐材料，例如PP凤管、玻璃钢风机等。

设计工艺：废气→→PP风管→→废气处理洗涤塔→→防腐风机→→活性炭吸附床→→排放
