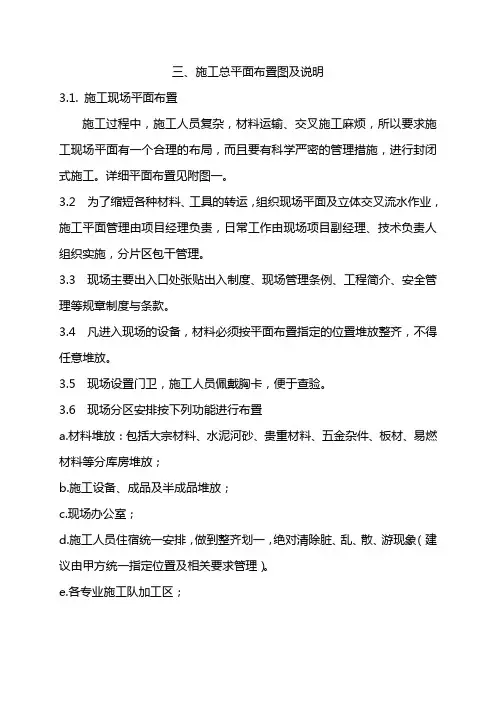

三、施工总平面布置图及说明
3.1. 施工现场平面布置
施工过程中，施工人员复杂，材料运输、交叉施工麻烦，所以要求施工现场平面有一个合理的布局，而且要有科学严密的管理措施，进行封闭式施工。详细平面布置见附图一。
3.2 为了缩短各种材料、工具的转运，组织现场平面及立体交叉流水作业，施工平面管理由项目经理负责，日常工作由现场项目副经理、技术负责人组织实施，分片区包干管理。
3.3 现场主要出入口处张贴出入制度、现场管理条例、工程简介、安全管理等规章制度与条款。
3.4 凡进入现场的设备，材料必须按平面布置指定的位置堆放整齐，不得任意堆放。
3.5 现场设置门卫，施工人员佩戴胸卡，便于查验。
3.6 现场分区安排按下列功能进行布置
a.材料堆放：包括大宗材料、水泥河砂、贵重材料、五金杂件、板材、易燃材料等分库房堆放；
b.施工设备、成品及半成品堆放；
c.现场办公室；
d.施工人员住宿统一安排，做到整齐划一，绝对清除脏、乱、散、游现象（建议由甲方统一指定位置及相关要求管理）。
e.各专业施工队加工区；
建筑总平⾯图设计说明
⽅案设计阶段的总平⾯设计容 (2)
⼀、设计说明书 (2)
⼆、设计图纸 (2)
初步设计阶段的总图设计容 (3)
⼀、设计说明书 (3)1、设计依据及基础资料 (3)
2、场地概述 (3)
3、总平⾯布置 (4)
4、竖向设计 (4)
5、交通组织 (5)
⼆、设计图纸 (6)1、区域位置图 (6)
2、总平⾯图 (6)
3、竖向布置图 (7)
施⼯图设计阶段的总平⾯设计容 (9)
⼀、图纸⽬录 (9)
⼆、设计说明书 (9)
三、总平⾯图 (9)
四、竖向布置图 (10)
五、⼟⽅图 (11)
六、管道综合图 (12)
七、绿化及建筑⼩品布置图 (13)
⼋、详图 (13)
九、设计图纸的增减 (13)
⼗、计算书 (13)
⽅案设计阶段的总平⾯设计容
⼀、设计说明书1、概述场地现状特点和周边环境情况，详尽阐述总体⽅案的构思意图和布局特点，以及在竖向设计、交通住址、景观绿化、环境保护等⽅⾯所采取的具体措施。2、关于⼀次规划、分期建设以及原有建筑和古树名⽊保留、利⽤、改造（改建）⽅⾯的总体设想。
⼆、设计图纸1、场地的区域位置、
2、场地的围（⽤地和建筑物⾓点的坐标和定位尺⼨、道路红线）。
3、场地及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地需要保留的建筑物、古树名⽊、历史⽂化遗存、现有地形与标⾼、⽔体、不良地质情况）。4、场地拟建道路、停车场、⼴场、绿地及建筑物的布置并表⽰出主要建筑物与⽤地界线（或道路红线、建筑红线）及相邻建筑物之间的距离。5、拟建建筑物的名称、出⼊⼝位置、层数与设计标⾼以及地形复杂是主要道路、⼴场的控制标⾼。
6、指北针或风玫瑰图、⽐例。
7、根据需要绘制下列反映⽅案特性的分析图：功能分区、空间组合及景观分析、交通分析（⼈流及车流的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、⽇照分析、分期建设等。
⼀般情况下，做到以下深度即可满⾜常规要求：
场地区域位置图：⼤城市应包括城市位置的区域位置；
施工总平面图
Prepared on 22 November 2020
施工总平面图
1.1 施工场地布置原则
本工程的总布置根据建筑物结构特点、施工场地条件和进度要求进行，其布置原则如下：
1.在招标文件规定和经业主同意、指定的范围内布置本工程所需的临建设施，根据施工区及场地条件，采用相对集中布置的方式；
2.充分利用施工区附近现有企业和生活设施，尽量缩小施工附属企业的规模，必须修建的施工及生活设施可按临时标准修建，以减少工程费用；
3.节约用地，少占农田，因地制宜；
4.合理安排料场和弃渣场，利用开挖弃渣填滩填沟造地，布置后期使用的场地； 5.充分考虑周边环境、地质条件及与周边已建项目的相互协调，减少施工干扰，保证施工安全；
6.按国家有关规定和招标文件要求，所有的生活、生产等设施布置均满足安全生产、文明施工的要求；
7.各施工场地及营地均按有关要求配置足够可靠的环保及消防设施，减少和避免施工对周边环境和公众利益的损害，并无偿提供给发包人、监理、设计使用，以及为其他标段承包人提供方便；
8.积极响应招标文件，满足招标文件的各项要求。
1.2 生产生活区布置
1.生产区
本工程将生产区和生活办公区分开布置，临建设施包括混凝土搅拌站、堆料场、砼预制场、钢筋加工场、仓库、砼预制场、土工布加工厂、机械维修厂、油库、停车场及其它辅助配套设施，计划总占地400平方米，临建总面积200平方米。
1) 混凝土搅拌站：用于工程内所有混凝土的分散拌和，每处搅拌站设置J350砼搅拌机各2台及水泥仓库。水泥仓库采用临时房屋建筑，建筑面积50平方米，混凝土搅拌站占地总面积100平方米。
2) 砂石料场：砂石料场布置在混凝土搅拌站附近，主要堆放搅拌混凝土用骨料及砂，分类露天堆放，周边砌筑浆砌石挡墙和分隔墙，墙高，计划占地100平方米。
3) 材料仓库：材料仓库主要是机械配件等物资资料的储存，并专设五金、劳保用品、机电设备仓库。各施工仓库具体建筑面积和占地面积见下表。

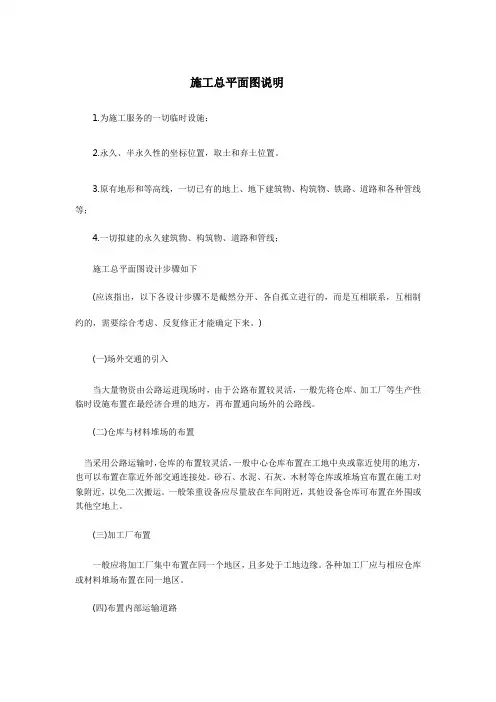

施工总平面图说明
1.为施工服务的一切临时设施；
2.永久、半永久性的坐标位置，取土和弃土位置。
3.原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等；
4.一切拟建的永久建筑物、构筑物、道路和管线；
施工总平面图设计步骤如下
(应该指出，以下各设计步骤不是截然分开、各自孤立进行的，而是互相联系，互相制约的，需要综合考虑、反复修正才能确定下来。)
(一)场外交通的引入
当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。
(二)仓库与材料堆场的布置
当采用公路运输时，仓库的布置较灵活，一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近外部交通连接处。砂石、水泥、石灰、木材等仓库或堆场宜布置在施工对象附近，以免二次搬运。一般笨重设备应尽量放在车间附近，其他设备仓库可布置在外围或其他空地上。
(三)加工厂布置
一般应将加工厂集中布置在同一个地区，且多处于工地边缘。各种加工厂应与相应仓库或材料堆场布置在同一地区。
(四)布置内部运输道路
根据加工厂、仓库及各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路。
1.在规划临时道路时，应充分利用拟建的永久性道路，提前修建永久性道路或者先修路基和简易路面做为施工所需的道路，以达到节约投资的目的。若地下管网的图纸尚未出全，而又必须采取先施工道路、后施工管网的顺序时，临时道路就不能完全建造在永久性道路的位置，而应尽量布置在无管网地区或扩建工程范围地段上，以免开挖管道沟时破坏路面。
2.道路应有两个以上进出口，道路末端应设置回车场，且尽量避免临时道路与铁路交叉；
场内道路干线应采用环形布置，主要道路宜采用双车道，宽度不小于6m;次要道路宜采用单车道，宽度不小于3.5m。
(五)临时水电管网及其他动力设施的布置
