FPGA设计流程与规范

FPGA（现场可编程门阵列）设计流程与规范是指在FPGA设计中所需遵循的一系列步骤和规定，以确保设计的正确性、可靠性和高效性。在进行FPGA设计时，按照一定的流程和规范进行，可以确保设计的正确性，并最大限度地提高设计的效率。下面将详细介绍FPGA设计流程与规范。

1.设计需求分析：在进行任何FPGA设计工作之前，首先需要明确设计的需求和目标。包括了解所需实现的功能、性能要求、资源限制等。这个阶段需要与项目的相关方（如产品经理、硬件工程师等）进行充分的沟通和讨论，以确保设计的准确性和可行性。在分析需求的过程中，也要考虑到设计的灵活性和扩展性，以便在将来的版本迭代中进行更新和修改。

2.架构设计：在完成需求分析后，需要进行架构设计。架构设计是将需求细化为硬件实现的关键步骤。在这个阶段，需要选择适当的FPGA芯片，并确定设计的模块划分和通信接口。同时，还需要考虑电源管理、时钟分配、数据流控制等方面的设计。架构设计需要综合考虑性能需求、资源利用和硬件复杂度等因素，以找到最合适的设计方案。

3. 硬件设计：通过使用硬件描述语言（如Verilog或VHDL），根据架构设计进行硬件设计。这个阶段需要将设计划分为多个模块，并对每个模块进行详细的设计。每个模块的设计需要考虑数据流和控制流，确定寄存器传输级RTL描述、信号接口等。在设计过程中，需要根据设计规范和最佳实践进行设计，以确保设计的正确性和可维护性。

4.仿真与验证：在完成硬件设计后，需要进行仿真和验证工作。通过使用仿真工具，可以对设计进行功能仿真和时序仿真，以验证设计的正确性和性能。此外，还可以使用专门的验证工具来对设计进行验证。在这个阶段，需要与设计规范对比，检查设计是否满足要求，并及时修复和改进设计中的错误和缺陷。

5.综合与布局：在完成仿真和验证后，需要对设计进行综合和布局。综合是将设计转换为门级电路的过程，布局是将综合后的门级电路放置在FPGA芯片上的过程。综合和布局需要根据设计的约束进行，并进行时序优化和资源优化。在这个阶段，还需要评估设计的时序性能和资源利用情况，并对设计进行必要的优化。

6.静态时序分析：静态时序分析是指在设计完成后对时序性能进行分析和优化的过程。通过使用时序分析工具，可以检查设计是否满足时序约束，并进行必要的优化。在这个阶段，需要仔细分析设计中的时序路径，并对其进行调整和优化，以确保设计的时序性能符合要求。

7.时序约束管理：在进行静态时序分析之前，需要编写时序约束。时序约束是对设计中的时序要求进行描述的规范。主要包括时钟频率、时序相关性、最小和最大延迟等。在编写时序约束时，需要充分考虑时钟域划分、时钟树布线等因素，以提高设计的时序可靠性和性能。

8.功耗优化：在完成时序优化后，需要进行功耗优化。功耗优化是指在设计中减少功耗消耗的过程。可以通过改进电源管理策略、减少冗余运算和电路段等方式来实现功耗优化。在进行功耗优化时，需要综合考虑功耗、时序和资源利用之间的权衡，并根据具体的设计要求进行相应的优化。

总之，FPGA设计流程与规范是设计FPGA电路的关键步骤和规定。通过按照流程和规范进行设计，可以确保设计的正确性、可靠性和高效性。同时，还可以提高设计的可维护性和修改性。

合集下载

复旦微fpga开发流程

复旦微fpga开发流程

复旦微fpga开发流程

复旦微FPGA开发流程

引言

本文将详细阐述复旦微FPGA开发流程，帮助创作者了解并掌握该流程，以促进创作效率和成果质量的提高。

准备工作

在开始复旦微FPGA开发流程之前，需要进行一些准备工作： -

下载并安装FPGA开发工具 - 确定项目需求和目标 - 了解复旦微FPGA的基本原理和特点

开发流程概述

复旦微FPGA开发流程可以大致划分为以下几个阶段：

阶段一：项目规划和设计

1. 确定项目需求和目标

2. 设计FPGA逻辑电路结构

3. 编写时序约束

阶段二：编码和仿真

1. 使用Verilog或VHDL编写逻辑电路代码 2. 进行功能仿真和时序分析

3. 优化电路结构和性能

阶段三：综合和布局布线

1. 将逻辑电路代码进行综合

2. 进行布局布线，生成网表文件

3. 进行时序和功耗分析，优化设计

阶段四：生成比特流文件

1. 生成比特流文件

2. 烧录比特流文件到FPGA中

3. 进行验证和完善

阶段五：调试和优化

1. 进行功能调试和性能优化

2. 可选：进行封装和集成设计

3. 进行仿真、验证和测试

结论

复旦微FPGA开发流程是一个系统而严谨的过程，通过遵循该流程，创作者能够更高效地开发自己的项目，并取得优秀的成果。希望本文能对创作者在复旦微FPGA开发过程中提供有益的指导和帮助。 以上就是复旦微FPGA开发流程的详细说明，希望对您有所帮助！

复旦微FPGA开发流程（续）

开发流程详述

在前文的基础上，我们将详细介绍每个阶段的流程和步骤。

阶段一：项目规划和设计

1. 确定项目需求和目标

– 确定项目的功能要求、性能指标等。

– 确定项目的时间和资源限制。

2. 设计FPGA逻辑电路结构

– 根据项目需求，构思和设计逻辑电路的结构。

– 使用Verilog或VHDL等硬件描述语言来描述电路。

3. 编写时序约束

– 根据项目的时序要求，编写时序约束文件。

– 时序约束可指定输入输出延迟、时钟频率等信息。

fpga的设计流程

fpga的设计流程

- 1 - fpga的设计流程

随着技术的发展，fpga设计技术也变得越来越成熟，越来越多的产品使用fpga进行控制，它们可以被用来实现很多种复杂的功能，但是在使用之前，需要进行一个系统的设计流程。本文将对fpga的设计流程进行详细的介绍，帮助用户更好的实现fpga的功能。

首先，在使用fpga之前，用户需要确定fpga的目标功能，也就是要实现什么样的功能，这一步可以粗略的定义出完成的任务，也就是fpga的功能的架构。

其次，编写fpga的硬件结构，这一步要求用户熟悉fpga的硬件结构，以及fpga可以实现的功能结构，确定硬件结构后，可以使用EDA工具进行搭建。

第三，使用 HDL（硬件描述语言）进行编程，这一步是实现fpga功能的关键，用户需要使用HDL，也就是Verilog或者VHDL来编写代码，使用这些语言来编写硬件电路及对应的功能，以完成fpga功能的部署和调试。

第四，使用仿真工具仿真和调试，完成了上述步骤后，用户可以使用仿真工具，仿真fpga的硬件结构，以及编写好的代码，以便发现硬件和软件的错误，以及调试软件程序以确保功能正常。

第五，烧录fpga，经过仿真和调试，用户需要将fpga烧录成fpga芯片，这一步需要使用烧录器，将编写的程序烧录到fpga芯片，以实现fpga的功能。

第六，测试功能，最后，用户需要测试实现的功能是否符合预期。 - 2 - 以上就是fpga的设计流程，从fpga的功能定义到实际实现，需要涉及很多步骤，需要用户对fpga充分的了解，以此来确保设计的正确性和合理性。

FPGA原理图方式设计流程图

FPGA原理图方式设计流程图

. .

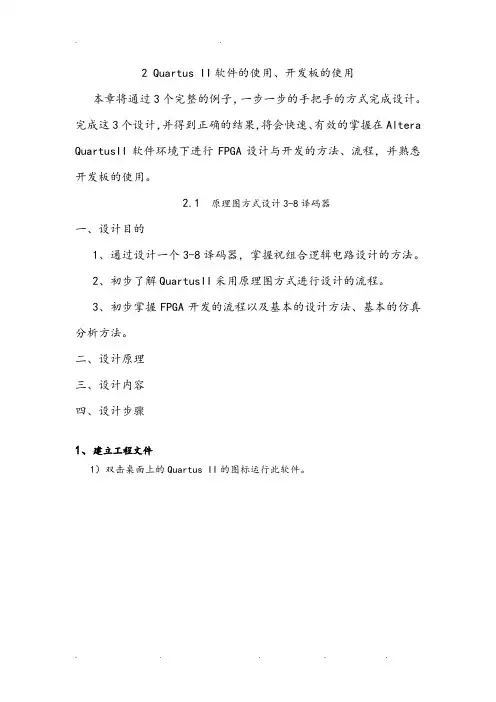

. . . . . 2 Quartus II软件的使用、开发板的使用

本章将通过3个完整的例子，一步一步的手把手的方式完成设计。完成这3个设计，并得到正确的结果，将会快速、有效的掌握在Altera

QuartusII软件环境下进行FPGA设计与开发的方法、流程，并熟悉开发板的使用。

2.1 原理图方式设计3-8译码器

一、设计目的

1、通过设计一个3-8译码器，掌握祝组合逻辑电路设计的方法。

2、初步了解QuartusII采用原理图方式进行设计的流程。

3、初步掌握FPGA开发的流程以及基本的设计方法、基本的仿真分析方法。

二、设计原理

三、设计内容

四、设计步骤

1、建立工程文件

1）双击桌面上的Quartus II的图标运行此软件。 . .

. . . . .

开始界面

2）选择File下拉菜单中的New Project Wizard，新建一个工程。如图所示。

新建工程向导 . .

. . . . . 3）点击图中的next进入工作目录。

新建工程对话框

4）第一个输入框为工程目录输入框，用来指定工程存放路径，建议可根据自己需要更改路径，若直接使用默认路径，可能造成默认目录下存放多个工程文件影响自己的设计，本步骤结束后系统会有提示（当然你可不必理会，不会出现错误的）。第二个输入框为工程名称输入框。第三个输入框为顶层实体名称输入框，一般情况下保证工程名称与顶层实体名称相同。设定完成后点击next。 . .

fpga前端设计流程

fpga前端设计流程

fpga前端设计流程

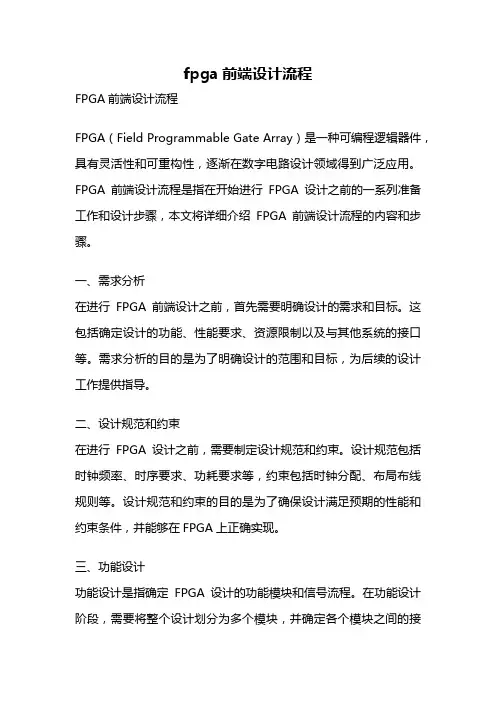

FPGA前端设计流程
