单片机80C51

80C51单片机的典型产品有80C51﹑80C31和87C51，80C51是ROM型单片机，内部有4KB ROM；80C31无片内ROM；87C51片内有4KB EPROM。除此外三者的内部结构和引脚完相同。

图1-1 为80C51的内部结构

80C51的内部结构包括：【中央处理器（CUP）】主要完成运算和控制功能，80C51的CPU是一个字节为8位的中央处理器，即它对数据的处理是按字节为单位的；【内部数据处理器（内部RAM】）80C51中共有256个RAM单元，但其中能作为寄存器供用户使用的仅有前面128个，后128个被专用寄存器占用；【内部程序储存器（内部ROM）】80C51共有4KB的掩膜ROM，用于存放程序、原始数据；【定时器/计数器】80C51有2个16位的定时器/计数器；【并行I/O口】80C51共有4个8位I/O口（P0P1P2P3）可实现数据并行输入输出；【串行口】80C51有1个全双工的可编程的串行口，以实现单片机与其他设备之间的串行数据传送；【时钟电路】80C51单片机内部有时钟电路，但晶振和微调电容要外接，为其产生时钟脉冲序列；【中断系统】它共有5个中断源：2个是外部中断源/INTO和/INT1，3个内部中断源，即2个定时/计数中断，1个串行口中断；还有驱动器、锁存器、缓冲器、地址寄存器等。

图1-2 为80C51的引脚图

功能说明：

主电源引脚Vss（20脚）和Vcc（40脚）；

时钟电路引脚XTAL1（19脚）和XTAL2（18脚），用法见图1-2； ←P0口

←P1口

←P2口 控制信号引脚如下：

RST复位（9脚）输入24个时钟脉冲周期宽度以上H电平复位，接法见图1-3；

ALE或/PROG、（30脚）锁存扩展地址低位字节控自信号，或EPROM编程时输入编程脉冲；

/PSEN、（29脚）访问片外程序存储器是输出负脉冲作片选控制信号，12个始终周期2次生效，但访问片外RAM时无效，见时序图图1-3；

/EA或Vpp（31）程序储存地址的选择，H时先选片内超址时自动跳到片外ROM，或编程时施加编程电压。

合集下载

单片机80C51倒计时

单片机80C51倒计时

学号;1251401213

《单片机中级教程》实验

（2012级本科）

题目：基于80C51的倒计时器设计

学院：物理与机电工程学院

专业：电气工程及其自动化

作者姓名：

指导教师：向根祥

完成日期： 2015 年6 月 20 日

目录

目录 ..............................................................................................................................................

一.设计目的和要求 ............................................................................................................... 1

二．电器元件的选择 ............................................................................................................ 1

三．程序框图及模拟电路图 ................................................................................................ 2

四．引脚说明 ........................................................................................................................ 3

五．程序的编写 .................................................................................................................... 4

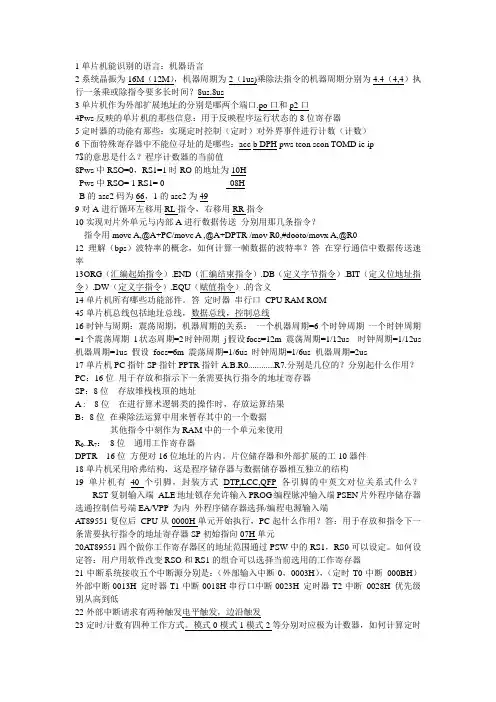

80C51单片机期末复习题

80C51单片机期末复习题

1单片机能识别的语言：机器语言

2系统晶振为16M（12M），机器周期为2（1us)乘除法指令的机器周期分别为4.4（4,4）执行一条乘或除指令要多长时间？8us.8us

3单片机作为外部扩展地址的分别是哪两个端口.po口和p2口

4Pws反映的单片机的那些信息：用于反映程序运行状态的8位寄存器

5定时器的功能有那些：实现定时控制（定时）对外界事件进行计数（计数）

6下面特殊寄存器中不能位寻址的是哪些：acc b DPH pws tcon scon TOMD ie ip

7$的意思是什么？程序计数器的当前值

8Pws中RSO=0，RS1=1时RO的地址为10H

Pws中RSO= 1 RS1= 0 08H

B的asc2码为66，1的asc2为49

9对A进行循环左移用RL指令，右移用RR指令

10实现对片外单元与内部A进行数据传送 分别用那几条指令？

指令用movc A,@A+PC/movc A ,@A+DPTR /mov R0,#dooto/movx A,@R0

12理解（bps）波特率的概念，如何计算一帧数据的波特率？答 在穿行通信中数据传送速率

13ORG（汇编起始指令）.END（汇编结束指令）.DB（定义字节指令）.BIT（定义位地址指令）.DW（定义字指令）.EQU（赋值指令）.的含义

14单片机所有哪些功能部件。答 定时器 串行口 CPU RAM ROM

45单片机总线包括地址总线，数据总线，控制总线

16时钟与周期：震荡周期，机器周期的关系： 一个机器周期=6个时钟周期 一个时钟周期=1个震荡周期 1状态周期=2时钟周期 j假设focs=12m 震荡周期=1/12us 时钟周期=1/12us

机器周期=1us 假设 focs=6m 震荡周期=1/6us 时钟周期=1/6us 机器周期=2us

17单片机PC指针SP指针PPTR指针A.B.R0............R7.分别是几位的？分别起什么作用？

80C51单片机的引脚功能

80C51单片机的引脚功能

1.1 80C51单片机的引脚功能

80C51系列中，用CHMOS工艺制造的单片机都采用双列直插式（DIP）40脚封装，引脚信号完全相同。图2-9为引脚图，这40根引脚大致可分为：电源（VCC、VSS、VPP、VPD）、时钟（XTAL1、XTAL2）、I/O口（P0~P3）、地址总线（P0口、P2口）和控制总线（ALE、RST、 、 、 ）等几部分。它们的功能简述如下：

1．电源

Vcc（引脚号40），芯片电源，接+5V；Vss（引脚号20），电源接地端。

2．时钟

XTAL1（引脚号18）内部振荡电路反相放大器的输入端，是外接晶振的一个引脚。当采用外部振荡器时，此引脚接地。

XTAL2（引脚号19）内部振荡器的反相放大器输出端，是外接晶振的另一端。当采用外部振荡器时，此引脚接外部振荡源。

3．控制总线

（1）ALE/ （引脚号30）: 正常操作时为ALE功能（允许地址锁存），用来把地址的低字节锁存到外部锁存器。ALE引脚以不变的频率（振荡器频率的1/6）周期性地发出正脉冲信号。因此，它可用作对外输出的时钟信号或用于定时。但要注意，每当访问外部数据存储器时，将跳过一个ALE脉冲。ALE端可以驱动（吸收或输出电流）8个LSTTL电路。在8751单片机EPROM编程期间，此引脚接编程脉冲（ 功能）。

（2） （引脚号29）：外部程序存储器读选通信号。在从外部程序存储器取指令（或数据）期间， 在每个机器周期内两次有效。 可以驱动8个LSTTL电路。

（3）RST/VPD（引脚号9）：复位信号输入端。振荡器工作时，该引脚上持续2个机器周期的高电平可实现复位操作。此引脚还可接上备用电源。在Vcc掉电期间，由 向内部RAM提供电源，以保持内部RAM中的数据。

（4） /Vpp（引脚号31）： 为内部程序存储器和外部程序存储器的选择端。当 为高电平时，访问内部程序存储器（PC值小于4K）；当 为低电平时，访问外部程序存储器。对于87C51单片机，在EPROM编程期间，此端为21V编程电源输入端。

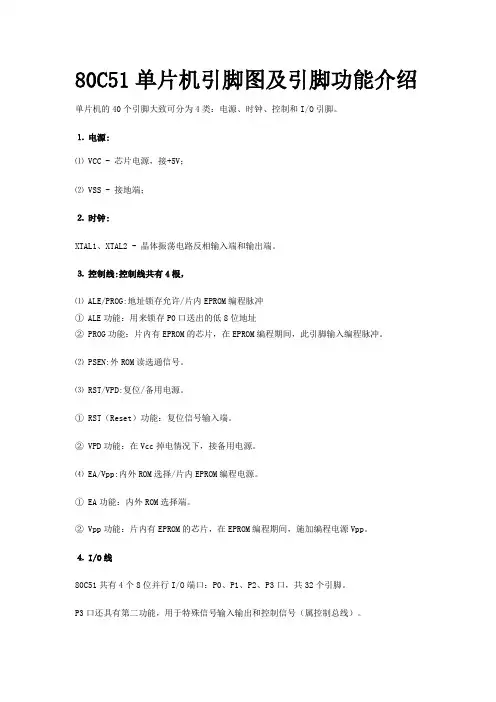

80C51单片机引脚图及引脚

80C51单片机引脚图及引脚

80C51单片机引脚图及引脚功能介绍

单片机的40个引脚大致可分为4类：电源、时钟、控制和I/O引脚。

⒈ 电源:

⑴ VCC - 芯片电源，接+5V；

⑵ VSS - 接地端；

⒉ 时钟:

XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根，

⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲

① ALE功能：用来锁存P0口送出的低8位地址

② PROG功能：片内有EPROM的芯片，在EPROM编程期间，此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST（Reset）功能：复位信号输入端。

② VPD功能：在Vcc掉电情况下，接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能：内外ROM选择端。

② Vpp功能：片内有EPROM的芯片，在EPROM编程期间，施加编程电源Vpp。

⒋ I/O线

80C51共有4个8位并行I/O端口：P0、P1、P2、P3口，共32个引脚。

P3口还具有第二功能，用于特殊信号输入输出和控制信号（属控制总线）。 P0口输入时需要接上拉电阻才能置1；
