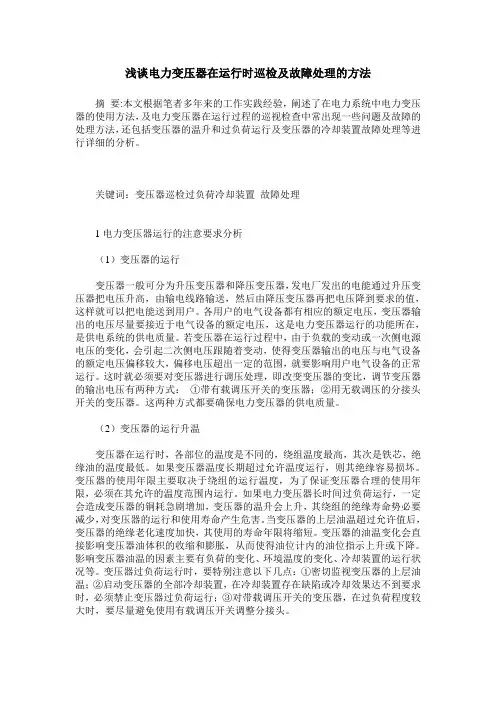

浅谈电力变压器在运行时巡检及故障处理的方法

摘 要:本文根据笔者多年来的工作实践经验，阐述了在电力系统中电力变压器的使用方法，及电力变压器在运行过程的巡视检查中常出现一些问题及故障的处理方法，还包括变压器的温升和过负荷运行及变压器的冷却装置故障处理等进行详细的分析。

关键词：变压器巡检过负荷冷却装置 故障处理

1电力变压器运行的注意要求分析

（1）变压器的运行

变压器一般可分为升压变压器和降压变压器，发电厂发出的电能通过升压变压器把电压升高，由输电线路输送，然后由降压变压器再把电压降到要求的值，这样就可以把电能送到用户。各用户的电气设备都有相应的额定电压，变压器输出的电压尽量要接近于电气设备的额定电压，这是电力变压器运行的功能所在，是供电系统的供电质量。若变压器在运行过程中，由于负载的变动或一次侧电源电压的变化，会引起二次侧电压跟随着变动，使得变压器输出的电压与电气设备的额定电压偏移较大，偏移电压超出一定的范围，就要影响用户电气设备的正常运行。这时就必须要对变压器进行调压处理，即改变变压器的变比，调节变压器的输出电压有两种方式： ①带有载调压开关的变压器；②用无载调压的分接头开关的变压器。这两种方式都要确保电力变压器的供电质量。

（2）变压器的运行升温

变压器在运行时，各部位的温度是不同的，绕组温度最高，其次是铁芯，绝缘油的温度最低。如果变压器温度长期超过允许温度运行，则其绝缘容易损坏。变压器的使用年限主要取决于绕组的运行温度，为了保证变压器合理的使用年限，必须在其允许的温度范围内运行。如果电力变压器长时间过负荷运行，一定会造成变压器的铜耗急剧增加，变压器的温升会上升，其绕组的绝缘寿命势必要减少，对变压器的运行和使用寿命产生危害。当变压器的上层油温超过允许值后，变压器的绝缘老化速度加快，其使用的寿命年限将缩短。变压器的油温变化会直接影响变压器油体积的收缩和膨胀，从而使得油位计内的油位指示上升或下降。影响变压器油温的因素主要有负荷的变化、环境温度的变化、冷却装置的运行状况等。变压器过负荷运行时，要特别注意以下几点：①密切监视变压器的上层油温；②启动变压器的全部冷却装置，在冷却装置存在缺陷或冷却效果达不到要求时，必须禁止变压器过负荷运行；③对带载调压开关的变压器，在过负荷程度较大时，要尽量避免使用有载调压开关调整分接头。

测度与分析　

ＥＤＵＹＵＦＥＮｘ　

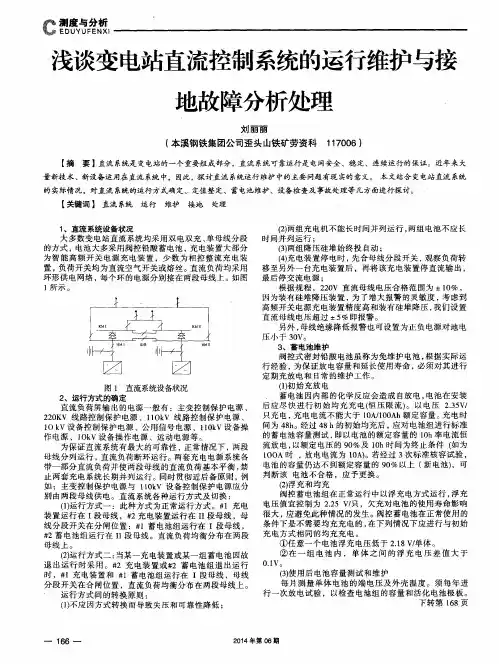

浅谈变电站直流控制系统的运行维护与接　

地故障分析处理　

刘丽丽　

（本溪钢铁集团公司歪头山铁矿劳资科１１　７００６）　

【摘要】直流系统是变电站的一个重要组成部分，直流系统可靠运行是电网安全、稳定、连续运行的保证。近年来大　

量新技术、新设备运用在直流系统中，因此，探讨直流系统运行维护中的主要问题有现实的意义。本文结合变电站直流系统　

的实际情况，对直流系统的运行方式确定、．定值整定、蓄电池维护、设备检查及事故处理等几方面进行探讨。　

【关键词】直流系统运行维护接地处理　

１、直流系统设备状况　

大多数变电站直流系统均采用双电双充、单母线分段　

的方式，电池大多采用阀控铅酸蓄电池，充电装置大部分　

为智能高频开关电源充电装置，少数为相控整流充电装　

置，负荷开关均为直流空气开关或熔丝。直流负荷均采用　

环形供电网络，每个环的电源分别接在两段母线上。如图　

１所示。　

，　｝

，　

图１直流系统设备状况　

２、运行方式的确定　直流负荷屏输出的电源一般有：主变控制保护电源、　

２２０ＫＶ线路控制保护电源、１　１ＯｋＶ线路控制保护电源、　

１０　ｋＶ设备控制保护电源、公用信号电源、１１０ｋＶ设备操　

作电源、１ＯｋＶ设备操作电源、远动电源等。　

为保证直流系统有最大的可靠性，正常情况下，两段　

母线分列运行，直流负荷断环运行。两套充电电源系统各　

带一部分直流负荷并使两段母线的直流负荷基本平衡，禁　

止两套充电系统长期并列运行。同时贯彻近后备原则，例　

如：主变控制保护电源与１　１０ｋＶ设备控制保护电源应分　

别由两段母线供电。直流系统各种运行方式及切换：　

（１）运行方式一：此种方式为正常运行方式。｝｝１充电　

装置运行在Ｉ段母线，样２充电装置运行在ＩＩ段母线，母　

线分段开关在分闸位置：＃１蓄电池组运行在Ｉ段母线，　

＃２蓄电池组运行在ＩＩ段母线。直流负荷均衡分布在两段　

母线上。　

（２）运行方式二：当某一充电装置或某一组蓄电池因故　

变电站电容器的日常运行维护及故障处理措施

摘要：电容器在电力系统的无功调节中发挥着关键性作用，是变电站的重要组成部分。因此，变电站电容器的运行情况将会对电力系统运行的安全与稳定产生直接的影响，同时还会在一定程度上影响着整个电网系统的运行水平。在实际的电力工作中，相关工作人员应当给予电容器运行维护情况更高的关注和重视，并着重分析电容器在运行过程中常见的故障及其处理措施，为电容器的稳定运行提供保障，有效确保电力系统的稳定正常运行。本文将对目前变电站电容器的运行情况及维护情况进行简单分析，并对电容器的常见故障的处理措施加以说明，为提高变电站电容器的运行效果提供保障。

关键词：变电站电容器；运行维护；故障处理

引言：电容器作为电力系统的关键性组件，在社会发展对电力需求不断增加的情况下，为了满足电力供应需求，电力系统会加大对电容器的使用力度，电容器面临的负荷压力会越来越大，同时也更容易出现运行故障问题。在实际的电力工作中，电容器也会经常性地出现内部元件损坏、密封性受损、漏油甚至爆炸等故障问题，对电力系统的正常运行造成了非常严重的影响，甚至还可能会对工作人员的安全产生威胁。鉴于此，对现阶段的电力企业而言，加强对变电站电容器日常运行环境及其维护方法的研究，以及对电容器常见故障的处理措施的分析是极其重要的工作，对于保障电力系统的正常稳定运行、对电力企业的持续有效发展意义重大。

一、影响变电站电容器的日常运行的因素

变电站电容器日常运行的影响因素主要体现在过电流、电压及温度三个方面。过电流方面，在用电设备逐渐增多、用电需求不断增加的背景下，很多用电设备会在使用中产生谐波电压，这一方面会对设备的使用情况造成影响，另一方面还会对电力系统的电流电压造成影响，降低电力系统的安全度。在谐波电压的影响下，电容器的电流、电压会以非常快的速度上升至最高值，导致电容器出现过电流的情况，过电流情况持续时间越久，电容器被损坏的几率越大；电压方面，电压是影响电容器日常运行情况的关键因素，电容器运行受电压的影响也非常大，因为电容器的损坏情况与电压大小是正相关关系，当电压过大时，电容器就会出现发热问题，发热严重将会造成电容器绝缘层老化速度的加快，导致电容器使用寿命缩短，还有可能造成电容器击穿问题的出现。因此电网的电压应严格控制在电容器额定电压以下，但又不能过低，以免造成电容器利用率的下降；温度方面，电容器的日常运行对环境温度的要求较高，温度的差异变化也会对电容器的运行产生影响。电容器在运行中会产生一定的温度，如果环境温度过高，就会导致电容器温度的升高，如果超过额定温度，将会导致电容器损耗率的增加，进而影响电容器运行。

科技专论　变电站电容器的运行维护与故障处理　孙炳申’　邱惠龙　寇行顺。　１．３．国网聊城供电公司　山东聊城２５２０００　２．国网高唐县供电公司　山东聊城２５２０００　【摘要ｌ随着我国经济的不断发展，电力工业行业异军突起。全国各　地大大小小的变电站林林总总，变电站负责电压的升降工作，在电力行业发　挥着重大作用。电容器是变电站中的无偿功率补偿装置，在变电站的运行中　发挥着举足轻重的作用，因此必须高度重视变电站电容器的运行维护与故　障处理工作。　【关键词】变电站；电容器；运行维护；故障处理　电力与国家发展和居民生产、生活息息相关，生活中处处都需要　电。难以想象，没有电力，世界将会变成什么样。我国电力发展迅速，电　网覆盖遍及全国各地。电力负荷量越来越大，电压的等级也逐步升高，　发电厂和电网的电力容量也越来越大。作为变电站核心的电容器在整个　电力运行时发挥着重要作用，因此，保证电容器的正常运行时十分关键　的，本文就变电站电容器的运行维护与故障处理问题展开讨论。　１．变电站与电容器的概述　１．１变电站　变电站是改变电压的地方。在发电厂进行电力输送时，必须要把电　压升高变成高压电，这样才能保证把电力输送到较远的地方。而当用户　需要用电时，又必须要把电压降低，变成能让用户使用的低压电。在这　一过程中，负责电压升降工作的变电站就有了其存在的价值和意义。　１．２电容器　电容器是一种装电的容器，是一种容纳电荷的器件。它是两金属板　之间存在绝缘介质的一种电路元件，它利用导体之间的电场来储存能　量，因此，它可以作为电池，提供电力。电容器一般用字母Ｃ表示。　１．３电容器的作用　在直流电路中，电容器能够储存电荷，在这一过程中，它起到了短　路的作用。一般情况下，可以把它当做绝缘体看待。电容有以下四个方　面的作用：旁路、去耦、滤波以及储能　１．３．１旁路　旁路电容在储存电能后向器件进行放电，其作用相当于一个小型的　电池。　１．３．２去耦　去耦又名解耦，它的作用在于避免电路电流相互间的耦合干扰。　１．３．３滤波　滤波电容的作用在于通高频电容、阻低频电容。大电容滤低频，小　电容滤高频。实质上，滤波就是一个充电、放电的过程。　１．３．４储能　电容器是一个储存电能的装置，储能型电容器通过整流器收集电　荷，将能量储存起来，最终通过变换器引线传送至电源的输出端。　２．变电站电容器的运行　在变电站电容器的运行过程中，要特别注意电容器的运行电压、电　流以及温度的问题。　２．１运行电压　运行电压与以下几个因素密切相关：电容器的有功功率耗损（Ｐ）、　电容器的无功功率（Ｑ）、介质损失角正切值、电网角频率（（Ｉ））、电容器　的电容量（Ｃ）以及电容器的运行电压（ｕ）。Ⅸ变电站运行规程》严格规　定：电容器长期运行中的工作电压不能超过电容额定电压的１．１倍。如果　电压过高，会使电容器发热导致温度上升，发生热穿击，致使电容器受　损。这种情况下，安全事故发生的可能性也大大增加。为防止这类事情　发生，在选用电容器时，要选择社和系统运行电压水平的装置。　２．２谐波过电流　近年来，由于科学技术的快速发展，各种先进的高科技电器设备投　入生产使用。各种谐波源产生的高次谐波电流注入电网，使得电力系统　的电压和电流波形发生严重变形。高次谐波对电容器的影响最为巨大，　它可以使电容器因为运行超过负荷而导致电容器升温、发热、受损。因　此，在电容器的使用中，不仅要考虑谐波的影响，更要考虑电容器放大　的谐波电流会损害电器设备。　２．３环境温度　与其他电器设备不同，电容器一般都是在满负荷的情况下长时间　运行，因此，周边环境会对其产生巨大的影响。电容器的电容量与周围　温度成反比，温度上升，电容器的电容量就会下降。如果长期处在高温　的环境下运行，电容器的内部温度会不断升高，电容器长期处于发热状　态，会严重缩短电容器的使用年限。依据科学计算：电容器的工作环境　温度不宜超过４Ｏ度。因此，在电容器的运行时，一方面要注意选用与实　际温度相适应的的电容器；另一方面，在电容器的安装使用中要注重电　容器的通风、散热和辐射情况。　３、电容器的巡视检查以及维护问题　为了降低电容器在运行中出现故障的频率，减少危险出现的概率，　在日常工作中，一定要重视电容器组的巡视、检查、维护工作。　３．１首先，从外部情况来看，要注意观察电容器外壳各部是否出现　渗漏、膨胀等现象。同时，还要检查各引线连接处是否出现松动、脱落、　断裂等现象，一旦发现，必须立即采取措施。要注意，电容器容量与熔　断器容量的配置必须相符合　３．２其次，要考虑外部环境对电容器的影响。外部因素应该包括：　风、雨、雪、阳光等，要保证电容器不熟这些自然因素的侵蚀。电容器室　内的温度一定要掌控好，最好保证有良好的通风条件。　３．３再次，的那个电容器运行时出现不正常的响声时，要立即停止　运行，因为很有可能出现内部放电现象。　３．４要掌握电容器停电安全技术要求，这样就可以保证在紧急情况　发生时，可以采取有效、恰当的措施进行补救。第一步，断开开关，进行　放电；第二步，放电至少三分钟后，确定无电后推上接地刀闸，最后，禁　止同时投入或同时退出。　３．５定立规范的检查机制，每月进行检查，确保安全。　４、电容器在运行过程中的常见故障以及应对措施　电容器在运行过程中，受各方面因素的影响，或多或少都会出现一　些故障问题，接下来就对常见的故障进行探讨，找出合适的解决办法。　４．１电容器在运行过程中，电压过高。电容器必须在电压允许的范　围内运行，电容器必须在１．０５倍额定高压下长期运行。电压的高低对电　容器产生巨大影响，电压过高，会使电容器产生过流现象。在这样的情　况下，应及时将电容器退出工作。　４．２运行中有时会出现不正常的异响，这是可能电容器内部发生局　部放电现象。这时，应果断让电容器停止工作，查明具体原因，寻找解　决办法。　４．３电容器在运行时，其熔断器的熔丝可能发生熔断现象。该情况　发生时，应马上向值班调度员汇报，在取得同意后，断开电容器的断路　器，检查具体情况，找出对策　４．４当电容器因温度过高，发生着火现象时，应该立即切断所有电　源，使用恰当的灭火装置进行灭火。一般采用沙子或干式灭火器灭火。　结束语　智能变电站以先进的信息化、自动化和分析技术为基础，用以完成　测量、控制、调节、保护、安稳等功能，实现提高电网安全、可靠、灵活和　资源优化配置的目的，为智能电网的发展，提供有效的支撑。电容器在　变电站的运行中发挥着举足轻重的作用，因此，关于变电站电容器的运　行维护与故障处理问题是值得大家关注的，只有重视电容器的运行维　护与故障处理，才能保证电容器的正常工作，才能保证变电站在电力工　业中继续发挥作用。　参考文献　【１］刘桂华．谈变电站电容器运行维护与故障处理【Ｊ］．电子制作，２０ｌ５，（２Ｏ）　【２］刘峰．变电站电容器的安全运行［Ｊ］＿中国新技术新产品，２０１０，（１）　【５】杨溢．变电站１ｏ　电容器组故障原因分析［Ｊ］．华中电力，２Ｏｌ０，（２）　【４］谢芳．变电站电容器运行技术的探讨［Ｊ］＿中国新技术新产品，２０１０，（９）　１７１
