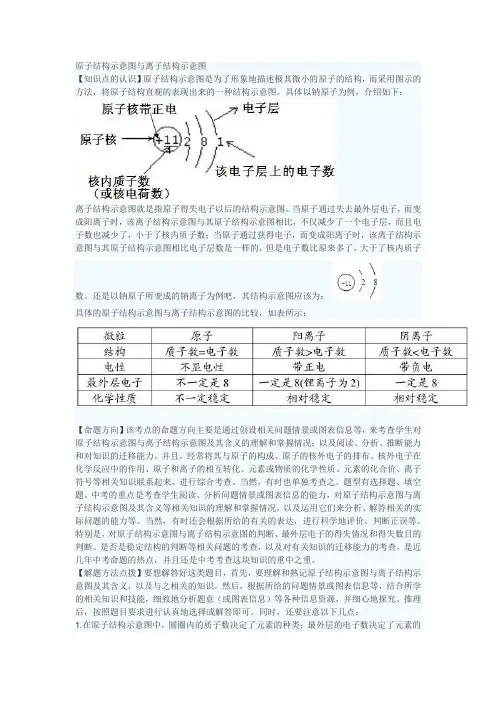

原子结构示意图与离子结构示意图
【知识点的认识】原子结构示意图是为了形象地描述极其微小的原子的结构，而采用图示的方法，将原子结构直观的表现出来的一种结构示意图。具体以钠原子为例，介绍如下：
离子结构示意图就是指原子得失电子以后的结构示意图。当原子通过失去最外层电子，而变成阳离子时，该离子结构示意图与其原子结构示意图相比，不仅减少了一个电子层，而且电子数也减少了，小于了核内质子数；当原子通过获得电子，而变成阳离子时，该离子结构示意图与其原子结构示意图相比电子层数是一样的，但是电子数比原来多了，大于了核内质子数。还是以钠原子所变成的钠离子为例吧，其结构示意图应该为：
具体的原子结构示意图与离子结构示意图的比较，如表所示：
【命题方向】该考点的命题方向主要是通过创设相关问题情景或图表信息等，来考查学生对原子结构示意图与离子结构示意图及其含义的理解和掌握情况；以及阅读、分析、推断能力和对知识的迁移能力。并且，经常将其与原子的构成、原子的核外电子的排布、核外电子在化学反应中的作用、原子和离子的相互转化、元素或物质的化学性质、元素的化合价、离子符号等相关知识联系起来，进行综合考查。当然，有时也单独考查之。题型有选择题、填空题。中考的重点是考查学生阅读、分析问题情景或图表信息的能力，对原子结构示意图与离子结构示意图及其含义等相关知识的理解和掌握情况，以及运用它们来分析、解答相关的实际问题的能力等。当然，有时还会根据所给的有关的表达，进行科学地评价、判断正误等。特别是，对原子结构示意图与离子结构示意图的判断、最外层电子的得失情况和得失数目的判断、是否是稳定结构的判断等相关问题的考查，以及对有关知识的迁移能力的考查，是近几年中考命题的热点，并且还是中考考查这块知识的重中之重。
【解题方法点拨】要想解答好这类题目，首先，要理解和熟记原子结构示意图与离子结构示意图及其含义，以及与之相关的知识。然后，根据所给的问题情景或图表信息等，结合所学的相关知识和技能，细致地分析题意（或图表信息）等各种信息资源，并细心地探究、推理后，按照题目要求进行认真地选择或解答即可。同时，还要注意以下几点：
1 人体内脏位置分布图
主要包括人体胸腹部内脏器官的分布：
肝脏、胆囊、胃、肾、小肠、脾、直肠、十二指肠、胰、输尿管、膀胱、子宫
等重要器官的位置示意图。
人体内脏位置分布图
2
3
4
5 6
7 8
9
10
11
12
13
14
15
16 17 18
19
20
21
22
23

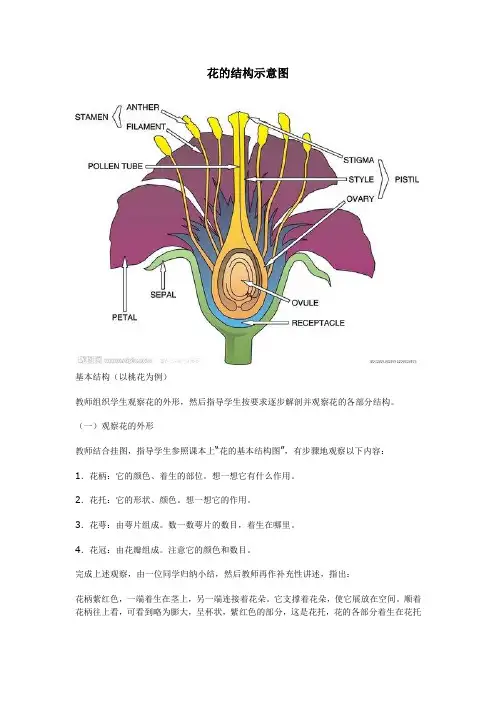

花的结构示意图
基本结构（以桃花为例）
教师组织学生观察花的外形，然后指导学生按要求逐步解剖并观察花的各部分结构。
（一）观察花的外形
教师结合挂图，指导学生参照课本上“花的基本结构图”，有步骤地观察以下内容：
1．花柄：它的颜色、着生的部位。想一想它有什么作用。
2．花托：它的形状、颜色。想一想它的作用。
3．花萼：由萼片组成。数一数萼片的数目，着生在哪里。
4．花冠：由花瓣组成。注意它的颜色和数目。
完成上述观察，由一位同学归纳小结，然后教师再作补充性讲述，指出：
花柄紫红色，一端着生在茎上，另一端连接着花朵。它支撑着花朵，使它展放在空间。顺着花柄往上看，可看到略为膨大，呈杯状，紫红色的部分，这是花托，花的各部分着生在花托上。在花托的边缘上着生有萼片，共5片，它们组成了花萼。在花萼的内侧有花瓣，粉红色，5片，它们组成花冠。花萼和花冠合称花被。
（二）解剖并观察花的结构
结合挂图，教师指导学生依次解剖花，观察其内部结构，并将花的各部分粘贴在白纸上制成标本。
1．用镊子将萼片摘下，并粘贴在白纸上。
2．用镊子将花瓣摘下，依次粘贴在白纸上。
3．观察雄蕊：摘去萼片、花瓣后，露出雄蕊和雌蕊于它们合称为花蕊。先观察雄蕊，注意下列几个问题：
（1）桃花的雄蕊有多少枚。每一朵都一样吗？
（2）每枚雄蕊由哪两部分组成，各有什么作用。
（3）取一张白纸放在桌子上，将雄蕊的花药在纸上来回摩擦，能看到有黄色粉末散落吗？这是什么？
（4）观察完成后，用镊子摘下部分雄蕊，粘贴在白纸上。
4．观察雌蕊：摘去全部雄蕊，这时在花托的顶部只剩下1枚雌蕊了。
（1）观察雌蕊由哪三部分组成。
（2）同桌的两位同学互相配合，用刀片分别将子房作横切和纵切。然后用放大镜观察横、纵切面，注意看看有几个胚珠。
完成上述观察后，组织同学讨论归纳花的结构。花的主要结构是什么？接着教师进行总结性讲述，指出：花蕊是花的主要部分，它包括雄蕊和雌蕊。雄蕊由花丝和花药组成，花药里有花粉。雌蕊由柱头、花柱、子房三部分组成。子房里有胚珠（桃花只有一个胚珠）。花开放后，花粉落到柱头上，经过一系列复杂变化，子房发育成果实，胚珠发育成种子（这些变化今后再研究）。由此看来，只有花蕊与结出果实、种子有关，所以它是花的主要部分。

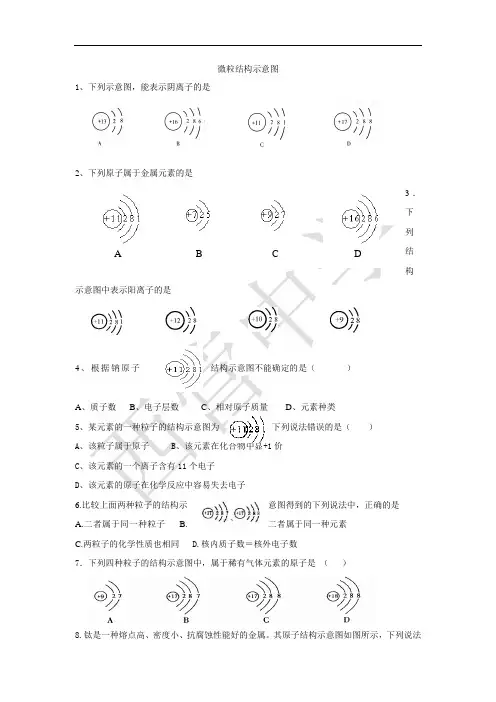

微粒结构示意图
1、下列示意图，能表示阴离子的是
2、下列原子属于金属元素的是
3．下列结构示意图中表示阳离子的是
4、根据钠原子
结构示意图不能确定的是（ ）
A、质子数 B、电子层数 C、相对原子质量 D、元素种类
5、某元素的一种粒子的结构示意图为 ，下列说法错误的是（ ）
A、该粒子属于原子 B、该元素在化合物中显+1价
C、该元素的一个离子含有11个电子
D、该元素的原子在化学反应中容易失去电子
6.比较上面两种粒子的结构示意图得到的下列说法中，正确的是
A.二者属于同一种粒子 B.二者属于同一种元素
C.两粒子的化学性质也相同 D.核内质子数＝核外电子数
7．下列四种粒子的结构示意图中，属于稀有气体元素的原子是 （ ）
8.钛是一种熔点高、密度小、抗腐蚀性能好的金属。其原子结构示意图如图所示，下列说法 A B C D
错误的是 ( )
A．钛原子核内有22个质子；B．钛原子核外有22个电子；
C．钛原子核外有4个电子层；D.钛原子最外层有2个电子，为稳定结构
9. 某粒子的结构示意图如图所示，下列对该粒子的判断中，错误的．．．是
A. 原子核内有12个质子 B. 该粒子是原子
C. 在化学反应中易得电子 D. 该粒子属于金属元素
+12 2 8 2
