井下风水管路吊挂标准

管路吊挂规定：
1、管路应敷设在靠工作面侧，管子必须用管子钩吊挂，管子钩必须垂直于巷道，最底层管子吊挂高度距底板不低于1.8米，吊挂间距为3米。

2、管路吊挂应保持平直，紧贴巷道侧帮，管子严禁90°死弯。

3、管子必须按压力水管、风管、排水管由上而下的顺序吊挂。

4、管路敷设经过巷道交叉点或经过设备时，必须做过桥处理；不能压在设备上，因高度限制，必须用软管做过桥。

5、所有风水管路严禁出现滴、漏、跑、冒现象。

6、按规定每根管子必须刷漆编号。

①井下所有巷道排水管为铁红色；②压力水管为绿色；③压风管为橘红色；④液压管为深兰色。

⑤手轮全部为红色。

7、井下7趟分别是○1压力水管为绿色○2压风管为橘红色○3井下所有巷道排水管为铁红色○4液压管为深兰色○5注浆管黄色○6注氮管灰色○7消防管红色所有手轮全部为红色。

井下管线安装标准一、岩巷风、水管路安装标准：1、井下所有风、水管路必须进行吊挂，临时管路必须采用管子挂钩进行吊挂固定，永久管路按照设计技术要求进行安装。

2、管子挂钩必须由矿机修车间统一加工，机修车间要依据图纸严格控制加工尺寸和焊接质量，不合格的挂钩任何单位可拒绝领用。

3、挂钩吊孔高度以巷道腰线为准，允许误差±50mm；水平间距为5m，允许误差±100mm。

吊孔固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

吊挂点必须牢固可靠，有足够的承载能力。

4、风、水管路应同侧敷设，敷设过程中要严格按照风管在上、水管在下的原则进行安装。

5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，严禁出现急弯或死弯。

当管路在巷道敷设通过躲避硐口时，要求其沿躲避硐的腰线水平进行敷设，不得在硐口做横跨过桥或直过。

6、当管路横跨巷道时，必须采用标准90°弯头制作横跨过桥，过桥水平线与巷道中心线成垂直关系，不得出现偏移或斜交等现象；若风水管路同时需要制作横跨过桥，两者间距为300mm。

7、临时风水管路与固定风水管路并接时均采用钢管连接，弯头配制要美观，装配与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

8、敷设的风、水管路进行防腐处理。

水管刷绿色防腐漆，风管刷黄色防腐漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

9、风、水管路均要进行编号，风管编号“F”开头，如：“F001→”，水管编号“S”开头，如：“S001→”。

风水管路编号要上、下对照一致，间隔不超过50m。

编号要求统一采用白色字体，字号高度为40mm，箭头方向与流向相同。

10、风水管路沟通后严禁有漏风、漏水现象，用管箍连接的风水管路，漏风、漏水时严禁用速凝剂封堵。

二、煤巷临时风、水管路安装标准：1、煤巷内的风、水管路必须整齐吊挂，且要求沿采煤工作面非回采侧布置安装。

一、井下管路吊挂标准1、岩巷管路吊挂标准（1）、布臵位臵原则上轨道巷内布臵在非行人侧，皮带巷内布臵在行人侧。

（2）、吊挂方式岩巷除特殊设计的吊挂方式外，均采用专用管路托板进行吊挂。

管路托板使用膨胀螺栓固定在巷帮上，使用U形卡将管路固定在托板上。

（3）、吊挂高度同一巷道内吊挂高度必须保持一致。

（4）、管路布臵自上而下依次为供风管、供水管、注浆管、乳化液管、排水管。

（5）、接头螺栓管路接头处螺栓条数规定平巷（不大于7°）不少于4条，8°－15°上下山不少于6条，大于15°的上下山巷道螺栓齐全（也可使用快速接头但必须满足设计要求）。

（6）、管路刷漆颜色风管为黄色、水管为绿色，注浆管为黑色、乳化液管为红色，所有管路连接的法兰盘或快速接头均为红色；U形卡均为黄色；管路托板为红色，管子钩为红色。

（7）、管径要求风管：井底车场使用Φ200mm，东、西大巷及15、16轨道使用Φ150mm，14轨道使用Φ100mm，水管：井底车场使用Φ150m东、西大巷及15、16轨道使用Φ150mm；采掘地区排水管：一般为Φ50mm，个别头面水量较大时使用Φ100mm。

（8）、消防（防尘）三通规格。

三通长300mm，三通上焊接一个Φ19mm（或Φ25mm）高压球阀（9）、消防（防尘）三通安装安装间距规定轨道巷100m，皮带巷50m，安装角度朝上30°，指向巷中，必须用高压截止闸。

（10）、迎头管路及电缆防护岩巷迎头进行喷浆时，需将耙矸机后100m的管路及电缆使用旧风筒布或旧皮带进行摭盖保护，保持管路、电缆清洁。

（11）、风管管路闸门布臵井底主石门通向东、西大巷的主管路上必须分别加装闸门，并安装压力表；西大巷通向14、16轨道的分支管路上必须分别加装闸门，并安装压力表；东大巷通向二水平、15轨道的分支管路上必须分别加装闸门，并安装压力表；主轨道通向各个车场的风管出口处必须加装闸门，并安装压力表。

井下采掘工作面电缆、风水管路吊挂及保护接地安装标准一、电缆吊挂标准1、固定使用的电缆必须使用电缆钩吊挂，不得使用电缆钩以外的任何东西吊挂电缆。

不同电压等级的电缆不能挂在同一个电缆钩上。

2、掘进工作面喷浆巷道的电缆钩敷设，上端使用膨胀螺栓（M10×80mm）或射钉固定；锚网巷道电缆钩要使用12#铁丝穿电缆钩上端孔固定在拉直的铁丝或钢丝绳上，电缆钩下端要紧贴帮，保证每条巷道统一电缆钩标准，所有悬挂电缆钩必须与巷道底板垂直。

3、相邻两个电缆钩的间距为1m，相邻电缆钩的电缆不得相互交叉接触，电缆必须吊挂平直，电缆之间不得松弛。

4、顺槽电缆钩吊挂高度距顶板为0.3m(轨道大巷距离水沟盖板为1.6m)，保证电缆坠落后不落在轨道上。

所有电缆钩吊挂角度统一，应垂直于该段巷道的底板。

如果电缆钩与风水管路在同一侧巷道则电缆钩最下端路风水管路距离不少于0.3m（最下端距底板为0.5m）。

5、同一个电缆钩上，监测监控线在最上方，往下依次为电话线、控制线、负荷线、负荷线、电源线，原则上一层电缆钩只敷设一根电缆。

所有信号、通讯、监控电缆要用尼龙扎带绑扎在电缆钩上，要求垂度相同，各层电缆钩的绑扎位置应在同一电缆钩上。

各工作面轨顺及皮顺掘进巷道各管线采用在皮带里侧进行吊挂，上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩，综掘顺槽最下端挂GL-PVC80×182×110单个电缆钩，为做到节约，除了电缆打回头需要增加电缆钩，电缆余量用完后将多余的电缆钩拆除。

所有巷道不得有闲置的电缆钩。

其它特殊情况需要增加电缆钩必须经过机电技术科的批准。

东部集中轨道大巷、东部集中回风巷、东部集中胶带巷三条大巷管线上端采用GL-PVC16×290×32八排钩，然后挂下一个GL-PVC58×158×86电缆钩。

风水管、风筒吊挂标准：
1、风水管、风机必须分别挂设于巷道两侧，距离底板的高度为1-2米之间。

固定风水管的膨胀钩与膨胀钩之间的距离不得大于6米。

2、照明线挂设在风水管或风筒的上侧，距离风筒、风水管的距离不得低于0.3米。

3、风机挂设必须要牢固，风机下面可打两根横撑或用两个膨胀钩进行紧固。

风筒要吊挂在铁丝之上，铁丝必须用膨胀钩固定牢固，两膨胀钩之间的距离不得大于6米。

风筒距离迎头距离不得超过15米，超过20落实罚款。

4、距离迎头20-30米以外照明线要挂在膨胀钩之上，不得随意挂在巷道两帮之上。

两膨胀钩之间的距离不得大于8米。

5、风水管、照明线、风筒必须吊挂平直，不得出现里出外拐的现象。

6、照明电压36V
临时风水管、风筒吊挂标准：
1、风水管、风机、风筒、照明挂设于没有开口的一侧，风水管距离地板1-1.3米之间，固定风水管的膨胀钩与膨胀钩之间的距离不得大于6米。

2、照明线挂设在风筒的上侧，距离风筒的距离不得低于0.3米。

3、风机、风筒挂设在风水管上侧，距离风水管的距离不得低于0.3米。

风机挂设必须要牢固，风机下面可打两根横撑或用两个膨胀钩进
行紧固。

风筒要吊挂在铁丝之上，铁丝必须用膨胀钩固定牢固，两膨胀钩之间的距离不得大于6米。

4、距离迎头20-30米以外照明线要挂在膨胀钩之上，不得随意挂在巷道两帮之上。

两膨胀钩之间的距离不得大于8米。

5、风水管、照明线、风筒必须吊挂平直，不得出现里出外拐的现象。

6、巷道永久风水管、照明、电缆挂设参照设计标准。

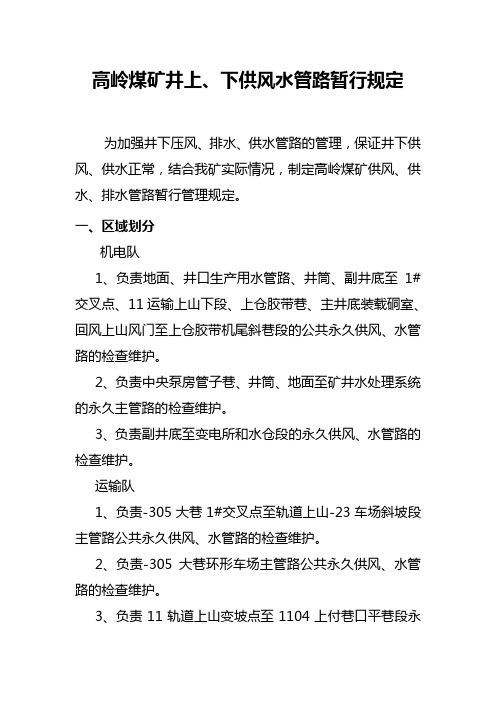

高岭煤矿井上、下供风水管路暂行规定为加强井下压风、排水、供水管路的管理，保证井下供风、供水正常，结合我矿实际情况，制定高岭煤矿供风、供水、排水管路暂行管理规定。

一、区域划分机电队1、负责地面、井口生产用水管路、井筒、副井底至1#交叉点、11运输上山下段、上仓胶带巷、主井底装载硐室、回风上山风门至上仓胶带机尾斜巷段的公共永久供风、水管路的检查维护。

2、负责中央泵房管子巷、井筒、地面至矿井水处理系统的永久主管路的检查维护。

3、负责副井底至变电所和水仓段的永久供风、水管路的检查维护。

运输队1、负责-305大巷1#交叉点至轨道上山-23车场斜坡段主管路公共永久供风、水管路的检查维护。

2、负责-305大巷环形车场主管路公共永久供风、水管路的检查维护。

3、负责11轨道上山变坡点至1104上付巷口平巷段永久供风、水管的检查维护。

采煤队1、负责-23车场主管路至所生产工作面上、下顺槽压风、供水、管路的安装、检查维护。

2、负责自己维护的水泵排水管路的检查维护与安装。

煤巷队1、负责所施工巷道内的压风、供水管路的检查维护与安装。

2、负责自己维护的水泵排水管路的检查维护与安装。

开拓队负责自己所用压风、供水管路（由主支路接头至所用支管路）的检查维护与安装。

通风队负责井下大巷及工作面的洒水降尘管路的安装、检查维护与拆除。

二、风水管路维护、安装要求如下：1、新开掘进头风水管路开口后由各施工队自己安装，不安装或者安装不到位，对施工单位罚款200元/次，单位负责人50元。

2、风水管路安装高度：从巷道底板起1300mm高用细钢丝绳开始向下吊挂风水管，管路间距200mm。

吊挂点间距4m。

否则对责任单位罚款200元/处，单位负责人50元；并限期整改，否则加倍处罚。

3、风水管路每安装50米左右要安装一个短节留一个阀门，便于洒尘和巷道维护用风、用水，风水管路安装到掘进头时风水管路要安装堵头便于管路变头接软管，风水管路要安装到距掘进头20米处，否则对责任单位一次罚款200元；单位负责人50元。

井下电缆、风水管路、安全设施安装标准电缆敷设标准：1．电缆吊挂材质和高度：（1）统一采用8mm镀锌钢丝绳、树脂电缆钩吊挂；（2）、钢丝绳采用Ø20mm长500mm的锚杆、孔深400mm、2筒水泥锚固剂固定；（3）、钢丝绳上端距底板2.0m，最下端距底板不低于1.3m，必须保证矿车掉道电缆不受撞击；2、电缆钩间距:排距1.5m；吊挂眼排间距3m，2行，行间距500mm；3、电缆敷设位置：电缆面向迎头右帮敷设，按通信、信号、低压电缆、高压电缆根据线径由细到粗、自上而下敷设，受条件限制电缆与压风管、静压水管、排水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3m以上的距离。

4、电缆标识：井下巷道内的电缆，沿线每隔200m、拐弯或分支点以及连接不同直径电缆的接线盒两端、穿墙电缆的两边都应设置注有编号、用途、电压和截面的标志牌且电缆穿过墙壁部分必须用套管保护，并用黄泥严密封堵管口。

管路敷设标准：1、管路敷设位置及管路数量：（1）、采掘工作面按面向迎头左帮自上而下敷设压风管（Ø89mm）、静压水管（Ø89mm）、排水管（Ø89mm）各一路；（2）、大巷管路靠南帮自上而下敷设压风管（Ø89mm）、静压水管（Ø89mm）各一路，两路排水管（Ø89mm）；2、吊挂高度和材质：（1）、吊挂眼距底板1.6m；（2）、管路采用外加工“E”型钩（间距4m）吊挂（“E”型钩共四棚，待饮水系统完善后敷设饮水管）；“E”型钩采用Ø20mm、长500mm的锚杆、孔深400mm、2筒锚固剂固定；（3）、“龙门架”采用标准弯头与管路连接。

3、风水管路的标识：（1）、标识颜色：风水管路每隔50m安设一道三通；静压水管刷蓝漆、排水管刷黑漆、压风管刷黄漆；（2）、标识符号和位置：在每条钢管中间用红色自喷漆喷标识符号、每隔100m在管路中间依次注明各管路的名称（静压水：YS、排水：PS、压风：YF）、管径（Ø89mm）、方向（用空心字体雕刻的箭头标注）（注：钢管的名称、管径、方向在编号之前喷涂并保证字体大小一致）安全设施安装标准：一、安全设施材质及位置1、斜巷大于100m：挡车栏：采用2.5寸、4-5mm壁厚的钢管加工，安装在上变坡点以下略大于一列车长度的位置和下变坡点往上4-5m处，挡车栏放下时要保证放到底板，挡车栏吊桶吊挂在变坡点硐室（吊桶规格：直径30cm，H=20cm,外层刷红漆）；阻车器：采用11#工字钢加工的“不倒翁”式阻车器，敷设在上变坡点以上0.8m 处。

井下管路安装与吊挂标准1、岩巷管路吊挂标准（1）布置位置轨道巷内布置在非行人侧，皮带巷内布置在行人侧。

（2）吊挂方式除机电科特殊设计的吊挂方式外，均采用专用管路托板进行吊挂（如下图）。

管路托板使用Φ18帮锚杆固定在巷帮上，使用U形卡将管路固定在托板上。

（3）吊挂高度管路托板底部距轨道上平面1.8m。

（4）管路布置轨道巷布置一趟Φ159×6供风管路，一趟Φ108×6供水管路；皮带巷布置一趟Φ108供风管路，一趟Φ108×6供水管路，预留两趟Φ76×6注浆管路。

自上而下依次为供风管、供水管、注浆管、排水管。

（5）管路连接Φ159×6供风管路两端采用2.5MPa平焊法兰盘，应使用M24（22）×90镀锌螺栓连接，所有螺栓孔上满。

Φ108×6供水管路两端采用6.4MPa凹凸对焊法兰盘，应使用M24（22）×100镀锌螺栓连接，所有螺栓孔上满。

管路法兰连接部位必须加密封垫，所有螺栓要求弹垫、平垫上齐，螺栓穿向与巷道风流一致，即螺栓尾部迎向风流方向。

（6）管路刷漆颜色供水管为绿色、供风管为黄色、排水管为黑色、注浆管为灰色；所有管路连接的法兰盘或快速接头均为银色；连接螺栓、U形卡均为红色；管路托板为银色。

（7）分支三通安装规格供水三通安装间距要求轨道巷100m，皮带巷50m，安装角度斜向上30°，指向巷中。

三通主管路长300mm，三通支管为Ø25mm高压截止阀，如下图所示。

消防（防尘）三通示意图供风三通安装间距要求轨道巷100m，皮带巷200m，安装角度斜向上30°，指向巷中，安装位置要求与供水分支三通间距不超过10米。

三通主管路长300mm，三通支管为Ø25mm高压截止阀。

（8）管路闸门布置大巷内每个车场口安装一个控制闸门，采区风、水管路分支进口50m后安装一个控制闸门，采面、顺槽进口后50m处安装一个控制闸门。

井下风水管路吊挂标准1、压风管、供水管、排水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。

2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。

3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。

4、巷道内从迎头向外100 米后的管路必须进行刷漆防腐。

刷漆的颜色遵照如下规定:供风管路黄色，供水管路蓝色，注浆管路铁红色，排水管路绿色、瓦斯抽风管黑色。

刷漆必须保证均匀，鲜艳美观。

5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。

标识箭头用白色油漆标注，指示风、水的流向。

平直管道15〜20米一个箭头，拐弯及过墙两则均要标注箭头；4 寸以下的管道，箭头长度是管道直径的2 倍，4 寸以上的管道，箭头长度是管道直径的1.5倍。

同一趟管道的箭头长短大小要一致。

6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“ PS'表示，从压风管路用字母“ YF” 表示，供水管路用“ GS”表示，注浆管路用“ ZJ”,瓦斯抽放管路用” CF”表示等。

用阿拉巴数字标注距离，距离以米为单位，用字母“ m” 表示，例如：“YF- © 50-200” （© 50代表管路内径，单位mm。

200 代表管路长度,单位m）。

字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体” 。

7、供风、供水管路每隔50 米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。

8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。

9、排水管路在巷道掘进施工时，就应根据掘进期间和工作面形成后的的实际涌水量铺设，避免重复建设，并需在巷道的低洼处应设置三通和放淤阀。

风水管路吊挂材料管理规定为了规范我处井下巷道风水管路吊挂标准，统一使用挂钩或废旧皮带加工制作皮带挂条,特制定如下规定:一、适用范围本规定适用项目管理处下属单位、外委单位参照标准自行加工，废旧皮带按机电物资领用程序到机电室办理。

二、风水管路吊挂标准1、风水管吊挂点施打在巷道腰线位置，吊挂点之间的间距为3米，为了吊挂规范，永久性风水管路吊挂使用旧材料加工的挂钩（一个区域内应使用同一种材料吊挂），临时性风水管路使用废旧皮带条吊挂在锚杆上。

管路吊挂必须保证平直，吊挂点与管路的间距为10cm，管路之间的间距为10cm。

见下示意图：（1）永久性挂钩（2）临时性皮带挂条2、风水管路不得使用铁丝吊挂。

3、巷道距工作面迎头30米外管线缆必须按标准吊挂，综掘迎头工作面，综掘机二运皮带，耙装机卸载槽10米外管按标准正规吊挂。

4、风水管的吊挂必须平直，无起伏，高低差不得大于1cm，最下面一根管距底板高度不得少于0.5米。

三、加工用料及标准：1、使用报废皮带边角料、井下无法使用的废旧皮带和普通皮带扣两头打。

2、连接用8mm×80mm ( )钢筋或8#铁丝双股捆绑，搭接材料各工区自备。

3、皮带条长100cm×4cm，搭接处在里侧。

四、废旧皮带的使用要求和发放流程：1、井下一切使用废旧皮带的单位，必须按照机电物资领用程序办理领用手续，签完字后到机电室设备组领取。

否则，每次罚款责任单位100元。

2、井下严禁乱割乱截皮带（包括废旧皮带），否则，每次罚所割皮带价格的1-10倍。

3、机电室设备组按照区队领用单，给予记录领用废旧皮带台账，并计算出大约每块皮带割多少皮带挂条，要求区队回收再利用。

4、自颁布此规定起，井下巷道严禁使用铁丝吊挂，否则，每处罚款50元。

本规定自2014年3月5日起实行。

采掘巷道管路吊挂安装标准为加强采掘巷道管路的标准化吊挂，从安全、美观、实用等方面综合考虑，特制定以下管路吊挂标准。

1、管路布置位置：轨顺、皮顺巷道内所有管路都在工作面外圈非开采侧敷设。

2、不同巷道内管路数量：（1）回采巷道：通常为5趟管路，分别为压风、供水、排水、注浆、注氮（黑色PE管）。

（2）掘进巷道：通常为3趟管路，分别为压风、供水、排水。

3、管路刷漆颜色：（1）回采巷道：由上至下排列顺序依次为压风、供水、排水、注浆、注氮（黑色PE管），管路颜色依次为蓝、绿、黄、铁红、黑，管路连接除注氮管路为法兰盘连接外，其余为卡兰连接，卡兰一律刷红漆，各类连接螺栓点红漆标识。

（2）掘进巷道：由上至下排列顺序依次为压风、供水、排水，管路颜色依次为蓝、绿、黄。

4、管径要求：除注氮为黑色PE管，其他管路均为长度4.5m，φ108mm×5mm的焊管。

5、管路编号要求：（1）所有管路均喷号管理并用箭头标识介质流向，上下对齐。

（2）管路编号规则：压风管路：FG---φ供水管路：SG---φ排水管路：PG---φ注浆管路：ZJ---φ注氮管路：ZD---φ（3）字体、字号及箭头：字体为宋体，字号为270，代号与数字之间用“---”隔开，箭头长120mm，宽20mm。

6、管路吊挂安装标准所有管路安装必须按巷道腰线高度拉线调平调直，具体安装固定标准为：（1）管路吊挂高度为：压风管底部位于腰线上方0.1m，其他管路依次用专用管路卡子吊挂（连接卡子后各管路中心距离为260mm）。

（2）管路采用顶部专用吊挂锚杆进行吊挂，今后新安装管路均用40T链条吊挂（每根管路一吊挂），即专用锚杆----40T链条----管路吊挂卡。

顶部吊挂锚杆间距为4.5m，误差控制在50 mm以内；外露长度控制在600 mm，距帮部最瘦处50mm—100mm，巷道肥处超过200 mm 时要做专用矩形架固定。

（3）管路吊挂卡按照每两道皮带吊挂卡、一道铁制吊挂卡形式分布（皮带吊挂卡由综机中心按照附图加工）。

采掘巷道及底抽巷风水管路安装标准
1、入井前要仔细检查管材、闸阀质量，保证所下的管路及其附件的质量符合规定要求，不漏风、漏水，并刷漆防腐。

2、管路应紧贴巷道一侧进行铺设，不得随意腾空跨越或悬挂。

管道穿越巷道时，贴巷道顶绕过，采用支架固定，风管布置在水管之上。

3、管段之间加入密封垫圈用法兰盘紧密连接。

管路使用地锚加Ø7.7mm油丝绳进行吊挂，油丝绳绳头不低于2个绳卡固定。

4、管道及固定件的位置应不妨碍人员和运输设备的通行，管路原则上沿水沟一侧铺设。

管路吊挂眼间距为4米。

吊挂眼深度不小于600mm，管路最低端距底板高度为1.5m，允许误差±50mm。

5、管路由主干管路引出后必须安装一个闸阀（风管上安装低压闸阀、水管安装高压闸阀）。

巷道内风、管每50m安设一个三通短节，三通短节长300mm，压风管路三通短节上焊接Ø32mm两通，并加装球阀，供水管路短节上焊接一个Ø25mm 两通，并加装球阀。

7、连接管路时要遵循“先固定后连接”的施工程序，防止管子脱落伤人。

8、吊挂完成后的供水、压风管路要求整齐平直，管路没有明显的弯曲下沉，管路过巷道或拐弯处设弯头，不拐急弯，不使用水带代替，管路之间的螺栓连接紧密，保证不漏风、不漏水。

机电科。

井下巷道管线吊挂、皮带机、开关管理考核办法为进一步规范二三期井下施工中管线吊挂、皮带机等管理工作，根据《煤矿安全规程》及《煤矿安全质量标准化》的要求，结合我处实际，制定井下巷道管线吊挂及皮带机管理考核办法，望各单位认真执行。

一、井下风、水管路吊挂管理标准：1、井下各工作面后60米的所有风、水管路必须进行吊挂，按照设计技术要求进行安装。

2、管路使用托架或挂钩进行吊挂，不得用铁丝绑扎。

3、管路吊挂高度以巷道腰线为准，允许误差±50mm。

托架或挂钩固定锚杆埋入深度不小于200mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，允许误差±30mm。

4、吊挂点必须牢固可靠，有足够的承载能力，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

5、临时风水管路与固定风水管路并接时均采用钢管连接，弯头采用与管路直径、压力等相配套的闸阀，闸阀手柄朝向合理。

6、风、水管路敷设前应进行防锈处理。

水管刷绿色防锈漆，风管刷黄色防锈漆，快速接头刷红色防锈漆，管子挂钩刷灰色防锈漆。

刷漆要均匀，色泽一致且无流淌现象。

7、风、水管路均要进行编号，风管编号“F”开头，如名称：“供风管路F001 ”，水管编号“S”开头，如名称：“供水管路S001 ”。

编号间隔50m，风水管路编号上、下对照。

要求编号统一采用白色字体，字号高度为40mm，箭头方向与流向相同。

8、管路吊挂应尽可能同电缆分别吊挂在巷道的两侧，必须吊挂在同一侧时，应吊挂在电缆的下方300mm以下。

9、风、水管路每200米设置一套阀门；水管每50米设置一个三通接头，用于洒水降尘和压风自救设备的供风、供水。

二、电缆吊挂管理标准：1、工作面后60米的电缆必须规范吊挂。

2、悬挂应有适当的驰度，一般以电缆拉直后自然下垂为宜。

3、电缆应每根分开吊挂，根据电缆截面由上而下吊挂，高压电缆悬挂在最上钩。

4、电缆钩应用统一类型规格，严禁用小电缆钩挂大电缆。

5、同一地点或同一地段挂同一根电缆只允许用同一类型的电缆钩。

关于规范井下采掘工作面管路吊挂的标准各队组：为了进一步加强我矿井下管路吊挂管理，规范各单位现场施工管路吊挂标准（一采区运输大巷、回风顺槽、二采区运输大巷），杜绝井下管路吊挂乱、无统一标准的现象，根据《煤矿安全规程》的要求，结合我矿实际，现将井下管路吊挂标准规范如下：一、实施标准（一）吊挂方式1.吊挂在巷帮上（二）吊挂标准1、管路吊挂在巷道右帮，吊挂顺序为：上面压风管，中间静压水管，下面排水管。

2、采用管架垂直吊挂巷帮一侧，管架间距为4m。

3、吊挂距离：管路最下面一根管路距巷道底部不低于1.4m。

4、13207运顺顺槽及二采区运输大巷压风、供水管路每隔50米加装一组分支三通和截止阀，13207回风顺槽压风、供水管路每隔100米加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。

6、管架在水平巷道固定时必须保持一条直线，美观大方，如遇巷帮不规整时，应贴帮固定管架的锚杆。

在遇高低起伏的巷道时管架吊挂应与巷道平行吊挂。

7、管路敷设时，在巷道的拐弯、交叉等处需要圆弧处理时，应用同型号的管路加工弯头、门型架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

8、管路必须进行刷漆防腐。

刷漆必须保证均匀，鲜艳美观。

（三）管路颜色标准1、压风管路：黄色2、供水管路：蓝色3、排水管路：黑色4、三通和截止阀：红色（四）管路管架颜色一律为银灰色（五）管路编号不论何种管道，都必须要求进行编号管理。

在管路底色上用白色油漆分别标明“供水（排水、压风）管”字体及流向箭头，字体高度50㎜，箭头长120㎜。

标识统一位于管路接口向右0.8m处，以便于别。

（六）为了井下管路保持统一、整洁，将井下所吊挂的纳米水管一律更换为钢管。

井下电缆风水管路吊挂标准集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）井下风水管路吊挂标准1、压风管、供水管、排水管、瓦斯抽放管等管路应和电缆分别敷设在巷道的两侧。

2、巷道内风水管路的铺设应满足设备、行人的安全需要；巷帮要预留出防止巷道变形损坏风水管路的间距。

3、铺设管路的巷道出现冒顶、地鼓、片帮时应即时修护。

4、巷道内从迎头向外100米后的管路必须进行刷漆防腐。

刷漆的颜色遵照如下规定:供风管路黄色，供水管路蓝色，注浆管路铁红色，排水管路绿色、瓦斯抽风管黑色。

刷漆必须保证均匀，鲜艳美观。

5、巷道内管路，应有标明用途、管径、长度、流体方向等的标识，管路标识应规范、清晰。

标识箭头用白色油漆标注，指示风、水的流向。

平直管道15～20米一个箭头，拐弯及过墙两则均要标注箭头；4寸以下的管道，箭头长度是管道直径的2倍，4寸以上的管道，箭头长度是管道直径的1.5倍。

同一趟管道的箭头长短大小要一致。

6、不论何种管道，要求在箭头尾端用汉语拼音首字母标示介质种类，例如排水管路用字母“PS”表示，从压风管路用字母“YF”表示，供水管路用“GS”表示，注浆管路用“ZJ”,瓦斯抽放管路用”CF”表示等。

用阿拉巴数字标注距离，距离以米为单位，用字母“m”表示，例如：“YF-φ50-200”（φ50代表管路内径，单位mm。

200代表管路长度,单位m）。

字母、数字高度与箭头最宽的宽度相一致，字母、数字颜色为白色“宋体”。

7、供风、供水管路每隔50米应加装一组分支三通和截止阀，管路要求密封完好，无跑、冒、滴、漏现象。

8、风水管路敷设时，在巷道的拐弯、车场等处需要圆弧处理时，应用同型号的管路加工弯头、龙门架等进行过渡连接，严禁使用软管和规格较小的管路与主管路连接。

由风水管路引出的支管要和主管平行布置，拐弯处应用弯头，引出处应用快速接头、法兰或专用卡箍固定，严禁用铁丝绑扎，并用规范的塑料钩或铁钩吊挂，吊钩间距必须均匀一致。

煤矿井下管线安装标准一、主巷风、水、排水管路安装标准1、井下所有有人员作业的巷道必须敷设压风、供水管路，且风、水管路必须进行吊挂，临时管路必须采用吊具或专用锚杆进行吊挂固定，永久管路按照设计技术要求进行安装。

2、挂钩吊孔高度2.6m；水平间距不超过3m，吊孔固定锚杆埋入深度不小于800mm，若由于巷道变形，锚杆必须重新加工，确保挂钩外露部分平直，保证吊挂最下方的管路离地不小于1.8m。

3、吊挂点必须牢固可靠，有足够的承载能力，吊具吊点为巷帮专用起吊锚杆上，要求将吊具固定牢固，构件齐全，掉片不超过1片，特殊情况下（起伏不平）经机电科、生产质量标准化办公室认可现场后可允许采用2个连片，吊环螺丝紧固且外露不少于1扣，管路敷设过程中要严格按照风管上、水管下的原则进行安装。

每个巷道口管路必须安装一组阀门，直巷风管水管阀门每300米一个，便头风管100米一个，水管50米一个，阀门便头方向垂直于巷道或45度朝下，不得影响行车行人。

4、安装管路时，要求在管路对口联结处上好胶垫（密封圈），法兰盘固定螺栓必须齐全紧固，不出现漏风漏水。

连片上的螺栓使用M12×35mm的，法兰盘连接螺栓使用M16的，4寸管应选用4寸管吊具，6寸管必须选用6寸管吊具，不得出现单个吊具。

5、当巷道有规律的拐弯时（工作面车场、巷道拐弯等）管路必须按照巷道拐弯的弧线进行弯曲，不得出现偏移或斜交等现象，严禁出现急弯或死弯。

当管路在巷道敷设通过巷道交叉口时，需安装龙门架，由队组提前一天通知机电队，并由机电队在一周内量管加工，并及时通知队组领取，机电队并派一人指导安装。

（特殊情况除外）6、临时风水管路与固定风水管路并接时均采用钢管连接，弯头制配美观并配套与管路直径、压力等相配套的阀门，阀门手柄45度朝下。

管路过避难硐室横川时，在横川口必须各出一风、水便头，供水阀门安装高度距底板不大于1.6m。

7、井下所有装设压风供气阀门或压风自救系统位置必须用鲜明颜色标示，挂牌管理，牌半中要注明阀门的规格、供气量、位置或压风自救系统阀门扳手要在同一方向平行于巷道，敷设的风、水管路采用油漆进行防腐处理。

井下风水管路及电缆管线吊挂和设备标准适用地点：12011工作面、12031工作面、12051工作面、12071工作面、一、走向:电缆和风水管路应分别走在巷道两侧.如需走在巷道同一侧时,电缆应走在风水管路上方,且间距不得小于300㎜.电缆与瓦斯抽放管道必须分开吊挂在巷道的两侧。

二、吊挂高度和固定:1、胶带顺槽、轨道顺槽电缆由上至下依次为检测线、电话线、信号线、动力线，分层布置,各种线不得扎成一束、间距符合规定。

固定采用￠6钢绞线拉成水平直线, 钢绞线每50米两端用花篮螺栓拉紧，电缆吊挂用塑料电缆钩,用Φ12铁丝将电缆钩固定在钢绞线上，吊挂在巷中间的支柱上（电缆钩面向人行道侧），电缆钩顶部距工字钢横梁200㎜；中部车场电缆固定采用￠6钢绞线拉成直线，用塑料电缆钩吊挂在巷道右侧（12071、12031）或左侧（12011、12051）﹝面向工作面方向﹞，所有电缆钩间距1000㎜.间距统一。

2、轨道顺槽、胶带顺槽风水管路用采用￠6镀锌钢丝绳和绳卡与工字钢连接牢固, 吊挂在轨道顺槽、胶带顺槽现已安装位置的工字钢支腿上,吊挂钢丝绳长度统一，固定点与管道间距不应大于300㎜，固定点间距为4米,高度距巷道地板1.5米。

风水管道间距不得大于200㎜，管道吊挂保持平直，间距统一。

中部车场风水管路吊挂，岩巷部分走巷顶，采用锚杆托架进行吊挂，托架下部距巷道腰线不得低于1.2米；工字钢及U型钢段采用“8”字形状的镀锌抱箍固定后，吊挂在巷道左侧（12031）工字钢横梁下部或右侧（12071）U型钢或工字钢的支腿上，高度巷道底板以上1.5米的位置。

.4、各种电缆不得交叉缠绕,多余电缆应展开吊挂,电缆表面不得有灰浆和泥浆;电缆接头统一使用模具,风水管路接头使用快速接头,各部位连接合格、规范. 电缆标志牌应悬挂在每100米、巷道拐弯和分支点、连接不同直径电缆的接线盒两端、穿墙电缆的墙的两边.风水管路、电缆需横跨巷道时,应走到于所接巷道或设备位置后,紧贴巷顶排列整齐布置。

风水管路安装标准
1、管路下井前要仔细检查管材、闸阀质量，保证所下的管路及其附件的质量符合规定要求。

2、管路应紧贴巷道一侧进行铺设，不得随意腾空跨越或悬挂。

管道穿越巷道时，贴巷道顶绕过，采用支架固定。

供水压风管路同步布置，风管布置在水管之上。

3、管段之间加入密封垫圈用法兰盘紧密连接。

管路使用弯钩进行吊挂。

4、管道及固定件的位置应不妨碍人员和运输设备的通行，管路原则上沿水沟一侧铺设。

管路吊挂眼间距为4米，与施工的管道长度一致。

吊挂眼深度不小于300mm，管路吊挂高度为1.5m，允许误差±100mm。

5、吊挂托架采用锚固剂或者水泥锚固于道侧壁，确保管子托架安装牢固结实。

6、管路由干管引出后必须安装一个闸阀（风管上安装低压闸阀、水管安装高压闸阀），每50m安设一个三通短节，三通短节长300mm，压风管路三通短节上焊接100mm长的1.5寸短管，短管上安1.5寸快速球阀。

供水管路短节上焊接一个∮10'高压直通，直通上连接∮10'高压球阀。

三通短节规格尺寸见图1。

7、连接管路时要遵循“先固定后连接”的施工程序，防止管子从托架上滚落伤人。

8、吊挂完成后的供水、压风管路要求整齐平直，管路没有明显的弯曲下沉，拐弯处设弯头，不拐急弯，管路之间的螺丝
连接紧密，保证不漏风、不漏水。

图1 三通短节规格尺寸图
300mm
φ10 的高压球阀 ’ φ10 的高压直通 ’300mm （a）水管三通短节（a）风管三通短节
2寸管 2寸或4寸管
100m m 1.5寸管（下部开丝） 1.5寸快速球阀。
