贴片电感选型原则

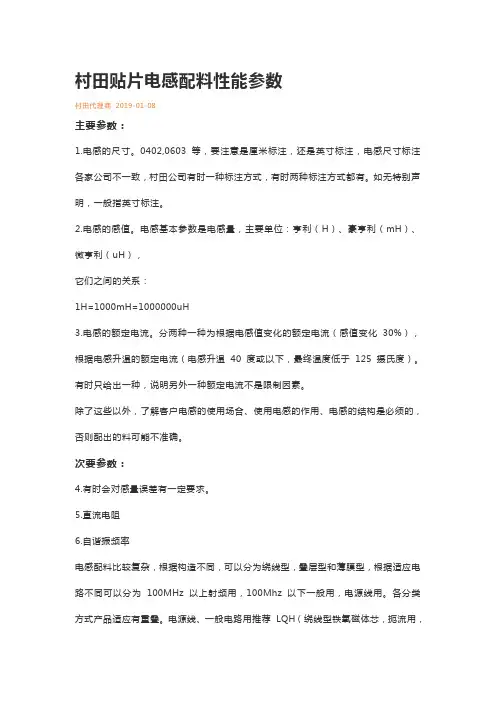

村田贴片电感配料性能参数村田代理商2019-01-08主要参数：1.电感的尺寸。

0402,0603 等，要注意是厘米标注，还是英寸标注，电感尺寸标注各家公司不一致，村田公司有时一种标注方式，有时两种标注方式都有。

如无特别声明，一般指英寸标注。

2.电感的感值。

电感基本参数是电感量，主要单位：亨利（H）、豪亨利（mH）、微亨利（uH），它们之间的关系：1H=1000mH=1000000uH3.电感的额定电流。

分两种一种为根据电感值变化的额定电流（感值变化30%），根据电感升温的额定电流（电感升温40 度或以下，最终温度低于125 摄氏度）。

有时只给出一种，说明另外一种额定电流不是限制因素。

除了这些以外，了解客户电感的使用场合、使用电感的作用、电感的结构是必须的，否则配出的料可能不准确。

次要参数：4.有时会对感量误差有一定要求。

5.直流电阻6.自谐振频率电感配料比较复杂，根据构造不同，可以分为绕线型，叠层型和薄膜型，根据适应电路不同可以分为100MHz 以上射频用，100Mhz 以下一般用，电源线用。

各分类方式产品适应有重叠。

电源线、一般电路用推荐LQH（绕线型铁氧磁体芯，扼流用，电磁屏蔽型扼流用）系列或LQM（叠层型铁氧磁体芯，直流电源扼流用）系列，主要用于电压转换，扼流，谐振电路，一般滤波电路。

射频电感推荐LQW_H LQH_H 系列（绕线性铁氧磁体芯），LQW_A 系列（绕线型非磁性材料），LQG 系列（叠层型非磁性材料），LQP 系列（薄膜型非磁性材料），主要用于阻抗匹配，高频滤波电路，射频扼流。

绕线型无线电频率用射频电感器特性为高Q 值，大感值。

中频用绕线型射频电感器主要特性为高Q 值。

叠层型射频电感器主要特性为工业标准设计。

薄膜型射频电感器主要特性为尺寸小，高Q 值。

自谐振频率（SRF: Self-Resonant Frequency）的定义由上图可知：1、当频率低于自谐振频率（SRF）时，电感感抗随频率增加而增加；2、当频率等于自谐振频率（SRF）时，电感感抗达到最大值；3、当频率高于自谐振频率（SRF）时，电感感抗随频率增加而减小；电感的应用场景1、当电感作为扼流电感（扼流圈/扼流器）使用时（如射频放大器输出端的直流供电电感），应该让信号的最高频率在电感自谐振频率处，考虑电感误差，电感自谐振频率应略大于信号最高频率。

贴片磁珠和贴片电感的挑选和差异运用贴片磁珠和贴片电感的要素：是运用贴片磁珠仍是贴片电感主要还在于运用。

在谐振电路中需求运用贴片电感。

而需求消除不需求的EMI噪声时，运用贴片磁珠是最佳的挑选。

1、磁珠的单位是欧姆，而不是亨特，这一点要格外留神。

因为磁珠的单位是依照它在某一频率发作的阻抗来标称的，阻抗的单位也是欧姆。

磁珠的DATASHEET上一般会供给频率和阻抗的特性曲线图，一般以十0MHz为规范，比方十00R十0MHz，意思便是在十0MHz频率的时分磁珠的阻抗恰当于600欧姆。

2、一般滤波器是由无损耗的电抗元件构成的，它在线路中的效果是将阻带频率反射回信号源，所以这类滤波器又名反射滤波器。

当反射滤波器与信号源阻抗不匹配时，就会有一有些能量被反射回信号源，构成烦扰电平的增强。

为处理这一害处，可在滤波器的进线上运用铁氧体磁环或磁珠套，运用滋环或磁珠对高频信号的涡流损耗，把高频成分转化为热损耗。

因而磁环和磁珠实习上对高频成分起吸收效果，所以有时也称之为吸收滤波器。

纷歧样的铁氧体按捺元件，有纷歧样的最佳按捺频率方案。

一般磁导率越高，按捺的频率就越低。

此外，铁氧体的体积越大，按捺效果越好。

网上某些大牛研讨发现：在体积必守时，长而细的形状比短而粗的按捺效果好，内径越小按捺效果也越好。

但在有直流或沟通偏流的状况下，还存在铁氧体饱满的疑问，按捺元件横截面越大，越不易饱和，可承受的偏流越大。

EMI吸收磁环/磁珠按捺差模烦扰时，经过它的电流值正比于其体积，两者失调构成饱满，下降了元件功用;按捺共模烦扰时，将电源的两根线(正负)一同穿过一个磁环，有用信号为差模信号，EMI吸收磁环/磁珠对其没有任何影响，而关于共模信号则会体现出较大的电感量。

磁环的运用中还有一个较好的办法是让穿过的磁环的导线重复绕几下，以添加电感量。

能够依据它对电磁烦扰的按捺原理，合理运用它的按捺效果。

铁氧体按捺元件应当设备在挨近烦扰源的本地。

关于输入/输出电路，应尽量挨近屏蔽壳的进、出口处。

贴片电感和电阻的区别及选用小技巧一、贴片电感和电阻的本质区别电感和电阻同属于被动元件，只有通过电流时,才会工作，电感的作用是将交流转换为直流,然后滤除一部分杂讯波,让平稳的波通过,电感的制作目前重要是以手工为主,屏蔽电感的组装要依靠治具,否则会让公差加大。

检测主要是通过LCR数字电桥或其他阻抗分析仪，分为物理测试和环境测试。

贴片电感的主要参数有：电感量、电流、电阻。

电阻通常是容易被忽略的，因为电阻是个耗能元件，它的值对电流没有什么大的影响，只是随着过多的热量流失，就产生了大量的无用功。

有些客户会对电阻有要求，大多数情况之下，只要不是相差太多，就没有大的影响。

和电感一样,电阻也是被动元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生热能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

通常来说，使用万用表可以很容易判断出电阻的好坏：将万用表调节在电阻挡的合适挡位，并将万用表的两个表笔放在电阻的两端，就可以从万用表上读出电阻的阻值。

应注意的是，测试电阻时手不能接触到表笔的金属部分。

但在实际手机维修中，很少出现电阻损坏，除少数机型的一些电阻外，也很少去关心电阻的阻值。

着重注意的是电阻是否虚焊，脱焊。

当一个电感被击穿之后，就成了电阻。

二、电感线圈结构与特点电感线圈一般由磁心或铁心、骨架、绕线组、屏蔽罩、封装材料等组成。

1．骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器，大多数是将漆包线直接绕在骨架上，再将磁心或铜心、铁心等装入骨架的内腔，以提高其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感线圈一般不使用骨架，而是直接将漆包线绕在磁芯上。

空心电感线圈不用磁心、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定距离。

2．绕组是指具有规定功能的一组线圈，它是电感线圈的基本组成部分。

各类电子元器件选型原则一、电感选型电感选型时考虑的因素如下：1、体积大小；2、电感值所在工作频率；3、开关频率下的电感值为实际需要的电感值；4、线圈的直流阻抗(DCR)越小越好；5、工作电流应降额至额定饱和电流的0.7倍以下，额定rms电流；6、交流阻抗(ESR)越小越好；7、Q因子越大越好；8、屏蔽类型：屏蔽式或非屏蔽式，优先选择屏蔽式；9、工作频率和绕组电压不可降额。

二、二极管选型二极管参数需降额使用，具体参考《GJB/Z 35元器件降额准则》发光二极管：1、发光二极管优选直径为5mm的插脚型号.贴片发光二极管优选选用有焊接框架的型号，ESD/MSL等级遵循上述的标准；2、发光二极管优选有边、短脚的；为了保持公司产品的一致性，红发红、绿发绿等型号优选，白发红、白发绿等型号慎选；如果没有特殊要求，尽量不要使用长脚、无边的；3、发光二极管优选品牌为“亿光”。

快恢复二极管：1、低电压（耐压值200V以下）下，高时间特性时选肖特基二极管；2、肖特基管热阻和电流都较大，优选分立式封装。

通常3A以下可以选择SOD-123或D-64封装；3～8A可以选择D2－PAK封装；8A以上DO-201、TO-220、TO-3P；3、在高电压时选择PIN结构快恢复二极管。

整流二极管：1、主要考虑最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数；2、开关电源整流、脉冲整流用整流二极管，宜选工作频率较高、反向恢复时间较短、或选快恢复二极管；3、低电压、大电流时整流，选肖特基二极管；4、同电流等级优先选择反压最高的型号.如1A以下选用1N4007（M7），3A的选用IN5408。

肖特基二极管：同电流档次的保留反压最高的等级，如：1N5819保留,1N5817禁选，SS14保留，SS12禁选;B340A保留。

稳压二极管：1、稳定电压值应与应用电路的基准电压值相同；2、最大稳定电流高于应用电路的最大负载电流50%左右；3、稳压管在选型时务必注意器件功率的降额处理。

电感选型基本要领
电感选型必需向客户了解到如下信息:
A).产品的应用场合;
B).标称感量及误差要求；
C).谐振频率(F0)及品质因素;
D).电路中额定工作电流(Irat);
E).电路峰值电压（Irms)；
F).电感工作时四周环境温度;
G).安装尺寸要求(如脚距Pitch、本体外围尺寸等);
H).客户的生产工艺力量(产品安装信息).
电感选型的基本原则:
A).以低成本,节省使用空间为基本原则;
B).电感选择时必需充分考虑电路工作频率、电流、温度波动对电感参数性能的影响(电感选择其电气参数必需留有合理的余量);
C).必需结合整机产品平安、安规、环保论证及防护性能。

电感规格书查阅的重点：
1.了解电感封装规格、外型尺寸;
2.了解电感基本静态电气参数及测试条件:
A).标称电感量及误差;
B).额定电流；
C).最大直流电阻值(D.C.R);
D).品质因素(Q值)及谐振频率(F0)(针对高频电感);
E).绝缘电阻及耐压要求.
3.了解电感动态工作性能:
3.1 电感量vs 频率；
3.2 电感量vs 工作电流；
3.3 电感量vs 工作环境温度；
3.4 表面温升vs 工作电流。

4.了解电感的牢靠性(机械强度、环境测试、持续耐久测试等)试验定义的条件及详细要求。

5.了解电感制程装配及焊接条件定义(可焊性测试、耐焊接热测试)。

6.环保法律法规符合状况查询(欧盟RoHS、Reach以及无卤等要求）。

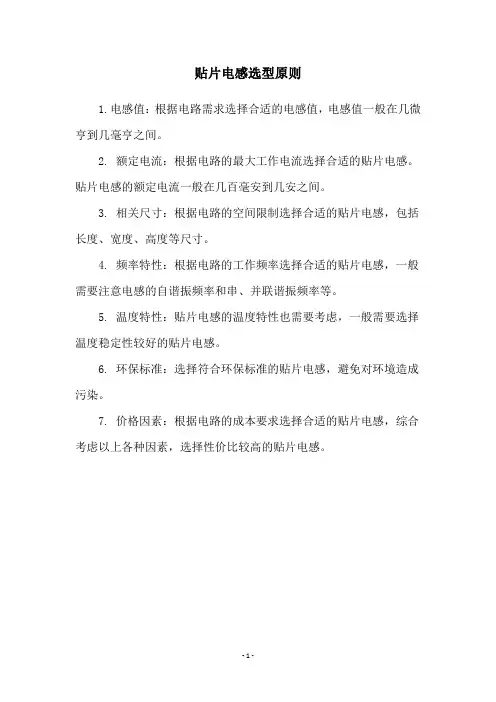

贴片电感选型原则
1.电感值：根据电路需求选择合适的电感值，电感值一般在几微亨到几毫亨之间。

2. 额定电流：根据电路的最大工作电流选择合适的贴片电感。

贴片电感的额定电流一般在几百毫安到几安之间。

3. 相关尺寸：根据电路的空间限制选择合适的贴片电感，包括长度、宽度、高度等尺寸。

4. 频率特性：根据电路的工作频率选择合适的贴片电感，一般需要注意电感的自谐振频率和串、并联谐振频率等。

5. 温度特性：贴片电感的温度特性也需要考虑，一般需要选择温度稳定性较好的贴片电感。

6. 环保标准：选择符合环保标准的贴片电感，避免对环境造成污染。

7. 价格因素：根据电路的成本要求选择合适的贴片电感，综合考虑以上各种因素，选择性价比较高的贴片电感。

- 1 -。

贴片功率电感在电路中作用的选型资料一般电子线路中的电感是空心线圈，或带有磁芯的线圈，只能通过较小的电流，承受较低的电压;而功率电感也有空心线圈的，也有带磁芯的，主要特点是用粗导线绕制，可承受数十安，数百，数千，甚至于数万安。

功率贴片电感是分带磁罩和不带磁罩两种，主要由磁芯和铜线组成。

在电路中主要起滤波和振荡作用。

片式电感器主要有4种类型，即绕线型、叠层型、编织型和薄膜片式电感器。

常用的是绕线式和叠层式两种类型。

前者是传统绕线电感器小型化的产物;后者则采用多层印刷技术和叠层生产工艺制作，体积比绕线型片式电感器还要小，是电感元件领域重点开发的产品。

绕线型它的特点是电感量范围广(mH～H)，电感量精度高，损耗小(即Q大)，容许电流大、制作工艺继承性强、简单、成本低等，但不足之处是在进一步小型化方面受到限制。

陶瓷为芯的绕线型片电感器在这样高的频率能够保持稳定的电感量和相当高的Q值，因而在高频回路中占据一席之地。

TDK的NL系列电感为绕线型，0.01~100uH，精度5%，高Q值，可以满足一般需求。

NLC型适用于电源电路，额定电流可达300mA;NLV型为高Q值，环保(再造塑料)，可与NL互换;NLFC 有磁屏，适用于电源线。

叠层型它具有良好的磁屏蔽性、烧结密度高、机械强度好。

不足之处是合格率低、成本高、电感量较小、Q值低。

它与绕线片式电感器相比有诸多优点：尺寸小，有利于电路的小型化，磁路封闭，不会干扰周围的元器件，也不会受临近元器件的干扰，有利于元器件的高密度安装;一体化结构，可靠性高;耐热性、可焊性好;形状规整，适合于自动化表面安装生产。

TDK的MLK型电感，尺寸小，可焊性好，有磁屏，采用高密度设计，单片式结构，可靠性高;MLG型的感值小，采用高频陶瓷，适用于高频电路;MLK型工作频率12GHz，高Q，低感值(1n~22nH)薄膜片式具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。

其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。

贴片电感主要参数详解电感器规格除固定电感器和部分阻流圈为通用元件（只要规格相同，各种电子整机上均可使用）外，其余的均为电视机、收音机等专用元件。

专用元件一般都是一个型号对应一种机型（代用除外），购买及使用时应以元件型号为主要依据，具体参数大都不需考虑，若需了解，可查相应产品手册或有关资料，这里不可能一一示例。

下面谈谈固定电感器及阻流圈的主要参数及识别。

1．电感量L电感量L也称作自感系数，是表示电感元件自感应能力的一种物理量。

当通过一个线圈的磁通（即通过某一面积的磁力线数）发生变化时，线圈中便会产生电势，这是电磁感应现象。

所产生的电势称感应电势，电势大小正比于磁通变化的速度和线圈匝数。

当线圈中通过变化的电流时，线圈产生的磁通也要变化，磁通掠过线圈，线圈两端便产生感应电势，这便是自感应现象。

自感电势的方向总是阻止电流变化的，犹如线圈具有惯性，这种电磁惯性的大小就用电感量L来表示。

L 的大小与线圈匝数、尺寸和导磁材料均有关，采用硅钢片或铁氧体作线圈铁芯，可以较小的匝数得到较大的电感量。

L的基本单位为H（亨），实际用得较多的单位为mH（毫亨）和IxH（微亨），三者的换算关系如下：1H=103mH=106 μH。

2．感抗XL感抗XL在电感元件参数表上一般查不到，但它与电感量、电感元件的分类品质因数Q等参数密切相关，在分析电路中也经常需要用到，故这里专门作些介绍。

前已述及，由于电感线圈的自感电势总是阻止线圈中电流变化，故线圈对交流电有阻力作用，阻力大小就用感抗XL来表示。

XL与线圈电感量L和交流电频率f成正比，计算公式为：XL （Ω）=2лf（Hz）L（H）。

不难看出，线圈通过低频电流时XL小。

通过直流电时XL为零，仅线圈的直流电阻起阻力作用，因电阻：—般很小，所以近似短路。

通过高频电流时XL大，若L也大，则近似开路。

线圈的此种特性正好与电容相反，所以利用电感元件和电容器就可以组成各种高频、中频和低频滤波器，以及调谐回路、选频回路和阻流圈电路等等。

贴片电阻选型时的注意事项
贴片电阻是目前最常见的电阻器之一，应用广泛，但在选型时需要注意以下几个方面：
一、电阻值的选择
电阻器的电阻值是选型中最重要的因素之一。

要根据电路的需要选择相应的电阻值，通常可以通过根据其所在电路计算出来。

在选型时，一定要留有适当的余量，以适应电路中的噪声、干扰以及误差。

二、功率的选择
贴片电阻器的功率也是购买时要考虑的重要因素之一。

一般来说，功率越大的电阻器使用寿命越长，能够承受的电流越大，但价格也会相应增加。

因此，选型时必须综合考虑电路的实际用途、偏差和成本等因素，选用合适的功率。

三、温度系数
温度系数表示在一定温度范围内电阻值变化的百分比。

温度系数大小越小，变化越为可控，但功率也会相应减小。

在需要高精度的电路中，要考虑选用温度系数小的电阻器。

四、封装尺寸
贴片电阻器的封装尺寸也是选型需要考虑的因素。

在设计PCB时，要根据实际需要，选用大小适中的封装，以保证电路的高可靠性和稳定性。

目前市场上常用的贴片电阻器封装型号有1206、0805、0603、0402等，根据实际需要选择适合的封装，以达到优化设计的目的。

五、价格和供货周期
在选型过程中，除了要留意性能参数外，价格和供货周期也是需要考虑的重要因素。

有些特殊型号的电阻器或是批量定制的电阻器，价格可能较高，供货周期也可能较长。

在选择时要根据实际的需求，权衡价格和供货周期之间的关系。

贴片电感代替原则
贴片电感的替代原则主要有以下几点：
1.电感线圈必须原值代换（匝数相等，大小相同）。

2.贴片电感只须大小相同即可，还可用0欧电阻或导线代换。

在实践操作中，若判断贴片电感已损坏，可以在废旧电路板上找到外形相近的电感，或是估计其电感量与流过的电流值，用普通带引脚的电感代替，并用绝缘胶固定在电路板上；或是根据损坏电感的匝数及线径，自行绕制电感代换；或是对于起电源滤波作用的电感，应急维修时可用导线短接代替。

此外，有些贴片电感是可以用回流焊和波峰焊来焊接的，但是有些贴片电感是不可以采用波峰焊焊接的。

同时，允许通过最大电流也是贴片电感的一个指标。

当电路需要承担大电流通过时，必须考虑电容的这个指标。

不同的产品，所选用线圈直径不同，相同的电感量，所呈现的直流电阻也各不相同。

在高频回路里，直流电阻
对Q值影响很大，选用时应注意。

功率电感应用于DC/DC转换器中时，其电感量
大小直接影响电路的工作状态，在实践中往往可以采用增减线圈的办法来改变电感量，以获得最佳效果。

贴片电感凭着它小型化，高品质，高能量储存的特点在各种行业范围内得到广泛的应用，我们看看它还具有哪些优质特征：
一、贴片电感的特征性能：
(1)高品质因素( Q 值)，耐大电流。

(2)平底易表面贴装,可焊性强,焊接牢固。

(3)非屏蔽铁氧体磁芯构造，成本较低。

二、贴片电感的应用范围：
主要应用于手机、手电筒、数码相机、数码相框、MP3 、MP4 ，数码录音笔等其它数码产品及电子礼品、仪表仪器、LED 灯具，玩具, 运动器材等。

三、贴片电感的产品命名及识别方法：
1)、表示电感量：例如47 为47uH 。

2)、表示产品尺寸：直径X 高度，例如 5 表示直径为5mm ，4 表示高度为4mm ，允许公差±0.3mm 。

3)、电感值公差：J= ±5% K= ±10% L= ±15% M= ±20% N= ±30% 。

开关电源设计中的贴片电感如何选型在我们平常工作中，实际上开关电源属有贴片电感稳压功用的AC/DC或DC/DC变换器，即便所谓DC/DC变换，其两头环节依然要经过脉冲形态作为转换媒介。

实践进程是：DC先逆变成脉冲形态的AC，再由脉冲整流、滤波成为直流电压。

在此进程中，整流、滤波元器件要求也与工频整流电路大有区别。

工频正弦波交流电源最大值、均匀值和无效值都按正弦函数有固定的比例关系，可以对元器件的额外参数停止非常精确的计算。

但是，脉冲波、电压、电流数值的关系不是原封不动的，而是随脉冲波形和负载性质而有很大的变化。

即便采用积分法计算脉冲波形的均匀值，要求脉冲波形有一定的规律，而波形幅度与工夫关系的不波动性使这种计算往往难以精确。

尤其是脉冲波形的定量测量，也非普通复杂仪表所能精确测量的，除了脉冲示波器以外，还没有更复杂的方式，例如：开关电源开关管的反向电压值。

至于某些状况下要求测出脉冲波的无效值就更困难了。

例如：大功率电感用行逆程脉冲向CRT灯丝供电，要求6.3V的无效值，其精确测量，除用热电偶传感器组成的磁电式仪表或高频率电动式仪表以外，似乎还没有其他的方式。

也就是说，任务在脉冲电路中的一体成型电感欲经过实测电压、电流参数选择其功能是不能够的。

至于实际计算，也只能到达近似估量的水平，详细参数选择是在计算后果的根底上宽打窄用。

最分明的例子是：单端开关电路，从实际上计算，其开关管反压应为输出电压最大值的两倍。

而实践使用中，加在开关管集电极的脉冲波形受储能电感的集总参数、散布参数和电源负载性质的影响，开关管接受反压值将超出实际计算值范围。

由于高频电感线圈的感应电势不只与电流变化成反比的函数，而且与发生电流变化的工夫成正比。

另外，电感线圈的工艺上简直难以人为控制的散布参数，也使感应电势大幅度超出计算值。

因而，在脉冲形态下，不管无源元件还是有源器件，其功能选择不同于普通模仿电路。

了解更多请点击/doc/408476753.html,/。

各类电子元器件选型原则一、电感选型电感选型时考虑的因素如下：1、体积大小；2、电感值所在工作频率；3、开关频率下的电感值为实际需要的电感值；4、线圈的直流阻抗(DCR)越小越好；5、工作电流应降额至额定饱和电流的0.7倍以下，额定rms电流；6、交流阻抗(ESR)越小越好；7、Q因子越大越好；8、屏蔽类型：屏蔽式或非屏蔽式，优先选择屏蔽式；9、工作频率和绕组电压不可降额。

二、二极管选型二极管参数需降额使用，具体参考《GJB/Z 35元器件降额准则》发光二极管：1、发光二极管优选直径为5mm的插脚型号.贴片发光二极管优选选用有焊接框架的型号，ESD/MSL等级遵循上述的标准；2、发光二极管优选有边、短脚的；为了保持公司产品的一致性，红发红、绿发绿等型号优选，白发红、白发绿等型号慎选；如果没有特殊要求，尽量不要使用长脚、无边的；3、发光二极管优选品牌为“亿光”。

快恢复二极管：1、低电压（耐压值200V以下）下，高时间特性时选肖特基二极管；2、肖特基管热阻和电流都较大，优选分立式封装。

通常3A以下可以选择SOD-123或D-64封装；3～8A可以选择D2－PAK封装；8A以上DO-201、TO-220、TO-3P；3、在高电压时选择PIN结构快恢复二极管。

整流二极管：1、主要考虑最大整流电流、最大反向工作电流、截止频率及反向恢复时间等参数；2、开关电源整流、脉冲整流用整流二极管，宜选工作频率较高、反向恢复时间较短、或选快恢复二极管；3、低电压、大电流时整流，选肖特基二极管；4、同电流等级优先选择反压最高的型号.如1A以下选用1N4007（M7），3A的选用IN5408。

肖特基二极管：同电流档次的保留反压最高的等级，如：1N5819保留,1N5817禁选，SS14保留，SS12禁选;B340A保留。

稳压二极管：1、稳定电压值应与应用电路的基准电压值相同；2、最大稳定电流高于应用电路的最大负载电流50%左右；3、稳压管在选型时务必注意器件功率的降额处理。

贴片电感器的应用指南1.在选择电感器时要考虑的参数较多，如电感量、允差、频率范围、Q值、自振频率、最大电流及直流电阻等。

这里给出不同频段的几个典型的电感值及其参数值，可作为选择电感器的参考，如附表所示。

2.在维修时，不能仅仅知道电感量就去代换，必须要知道它的工作频段，这样才能恢复原来的工作性能。

请注意Q值是与频率有关的参数，只有在工作频率范围合适时才有高Q值。

例如一种电感在1000MHz附近有大于80的Q值，若用于50MHz时，其Q值可能低于30。

所以在较高频率时有高Q值的电感器用在频率较低的场合，Q 值并不高，这点是要注意的。

3.片状无源元件R、C、L的外形、尺寸都一样，元件上也无标志（元件测量也十分不便），在手工焊接或手工贴片时要注意不要搞错位置或拿错元件。

4.有一些片状电感器是可以用波峰焊或再流焊来焊接，但也有的不允许采用波峰焊，如小功率绕线型中的A型及微波用的片状电感器。

5.电感器的焊盘宽度要小于电感器宽度，以防止过多的焊料在冷却时产生过大的拉应力（拉电感器）。

这一点对微波用片状电感器更为重要（它的厚度仅0.5mm），如0805尺寸的焊盘设计如附图所示。

这是因为在过大的焊料冷却收缩时产生的应力将改变电感值。

6.市场上可买到的电感器的精度大部分是±10%的，若要求精度高于±5%时，可能要订货。

7.在150～900MHz频段工作的通信设备，其电感器大多数是工字形绕线式电感，它适用于UHF频段，常见规格：1～2.2nH。

频率高于1GHz时，得选微波高频电感器，这类电感器比较小（1～100nH），外形以0603～1206为主。

8.通信设备上选用贴片电感应注意以下问题：（1）频率特性目前常见的电感可归纳为3种类型：①微波用高频电感，自振频率大于2～10GHz，适用于1G以上频段使用。

②高频绕线电感，一般是工字形骨架绕制，适用于VHF及UHF频段，在进口对讲机的谐振回路和选频电路中普遍使用。

贴片共模电感选型时需要考虑那些因素？
电磁干扰滤波器的种类很多，包括铁氧体磁珠、磁环、三端电容、差模电感器、共模电感器等。

每个元件在不同的电路中起着重要的作用，共模电感也是抑制电磁干扰的有效元件之一，尤其对于EMI滤波器和各种开关电源产品而言，选择合适的共模电感更为重要。

共模电感原理
共模电感是由一组绕组数相同但绕组方向相反的线圈组成，当共模电流流过磁环时，磁环内的磁通量相互重叠，从而具有相当大的电感量。

当共模电流流过磁环时，磁环中的磁通量相互抵消，几乎没有电感。

因此，差模电流可以通过但没有衰减，这是共模电感的基本原理。

要选择合适的共模电感，应该考虑以下因素
1.包装体积
共模电感器通常有插件、贴片和一体成型。

可以根据实际电路选择，插件安装不了的可以选择在贴片。

2.阻抗特性
这是要考虑的主要因素，一般要特别注意滤波的频段。

应考虑共模电感的规格和阻抗频率曲线，一般来说，共模阻抗越大越好，不同的阻抗值对应不同的频率。

3.漏感的大小
由于共模电感采用的加工工艺等问题，共模电感的绕组不可能一模一样，从而造成漏磁和所谓的“漏磁电感”。

我们应该注意差分模阻抗对信号的影响，特别是高速信号，但有时泄漏电感也不一定是坏的，用共模电感产生的漏感有时候可以省去增加差模电感元器件的费用。

4.其他
例如，成本、品牌等也将成为选择共模电感的重要因素。

采购贴片电感是很多采购员比较头痛的事情。

对贴片电感不理解，不知道怎么选，该注意哪些参数，不知道以什么方式来判别电容厂家优缺，不知道怎样确定合适的价格，相同的产品价格幅度有很大，交期及不及时，服务好不好，到底该如何选择呢？
采购一种铝电解电容器有很多方式，国内外都有很多品牌可供选择，代理商也很多，都可以为我们提供产品。

但是产品质量的好坏又该如何判断呢？由此，我们可以去了解一些采购贴片电感的重要指标，可以让我们在选择的时候有一定的衡量标准。

采购贴片电感需要注意的4个准则：
通常我们在采购之前自己必须将自己需要的产品基本参数提供给厂家（电压、容量、封装尺寸、温度、寿命、是否有特殊要求等），这样我们就有了自己的标准：
1、选什么样的厂家，现在市面上由很多的品牌，琳琅满目，所
以大家采购的时候要认准真品，以防买到山寨货，不过有些品牌是值得信赖的，如新晨阳电子，这是在国内有着相当高的名气的，所以产品质量、售后服务方面是非常有保障的。

（厂家一定要有一定的实力，有一定的技术和先进的设备才能生产出高品质的产品，必要时可以选择到厂考察，自己真实看到的才可靠）
2、产品的主要参数是否能达到我们的要求（能符合我们的要求才能进一步合作，最好是先提供样品测试，只有经过自己测试的数据才是真实的，特殊产品可能还需要定制，能提供特殊定制服务也是关键）
3、什么价格合适（一分钱一分货，好的产品一定会有它的价值，所以想要质量可靠的产品一定不能单纯的图便宜）
4、交期和服务（交期的保障是很重要的，如果有了大订单肯定需要快速的采购到原材料。

在服务方面要有一定的技术支持，如果电
容在应用方面出现问题是否能提供解决方案这些都是很重要的）。
