下载文档原格式
f46衬氟瞬时最高温度F46衬氟是一种高性能的氟塑料材料，以其优异的耐腐蚀、耐高温性能在化工、石油、制药等行业得到广泛应用。
本文将围绕F46衬氟材料的瞬时最高温度，分析其特性与应用优势，并总结在使用过程中的注意事项。
一、F46衬氟材料的基本特性F46衬氟材料，又称聚四氟乙烯（PTFE），是一种全氟聚合物，具有以下优异特性：1.耐高温：F46衬氟材料的瞬时最高温度可达260℃，长期使用温度范围在-200℃至200℃之间。
2.耐腐蚀：F46衬氟材料对大多数化学品、溶剂和酸碱具有极高的耐腐蚀性。
3.低摩擦：F46衬氟材料具有极低的摩擦系数，可用于减小摩擦和磨损。
4.优良的电绝缘性能：F46衬氟材料具有很高的绝缘电阻和击穿电压。
5.良好的密封性能：F46衬氟材料具有较高的弹性模量，可用于制作密封件。
二、F46衬氟材料的瞬时最高温度原因F46衬氟材料在高温环境下，其物理和化学性能会发生一定程度的变化。
瞬时最高温度是由于材料在加热过程中，内部热量积累导致温度升高，同时与外部热源和环境进行热量交换。
在实际应用中，应根据工艺条件和设备要求，合理控制F46衬氟材料的瞬时最高温度，以确保其性能稳定。
三、F46衬氟材料在高温环境下的应用优势1.耐高温性能：F46衬氟材料在高温环境下，其物理和化学性能保持稳定，可应用于高温工艺流程。
2.耐腐蚀性能：在高温条件下，F46衬氟材料仍具有优异的耐腐蚀性能，适用于腐蚀性环境。
3.低摩擦性能：在高温下，F46衬氟材料的摩擦系数仍较低，有利于降低能耗和延长设备使用寿命。
4.电绝缘性能：高温环境下，F46衬氟材料仍具有较高的绝缘性能，确保设备安全运行。
四、F46衬氟材料在高温场景下的使用注意事项1.合理选材：根据高温环境的实际工况，选择合适的F46衬氟材料牌号和厚度。
2.严格工艺：在加工过程中，遵循相应的工艺规程，确保F46衬氟材料的瞬时最高温度得到有效控制。
3.温度监测：对高温环境中的F46衬氟材料进行实时温度监测，确保其在允许的最高温度范围内使用。
fep加工温度
FEP是一种热塑性氟塑料，具有优异的耐化学腐蚀性、耐温性和电学性能，广泛应用于制造管道、阀门、仪表、电线电缆等各种化学工业设备和高温电子设备。
FEP加工温度是指在FEP加工过程中，FEP材料的熔融温度和加工温度。
FEP的熔融温度一般在260℃左右，不同牌号和厚度的FEP材料可能会有些许差异。
在进行FEP加工时，需要根据不同的加工方法和要求选择合适的加工温度。
以下是FEP加工常用的几种方法及其加工温度范围。
挤出法：FEP挤出是将熔融的FEP材料通过挤出机挤压成为所需形状的方法。
挤出法加工温度一般在280℃到310℃之间，FEP材料的温度不应超过320℃。
在挤出FEP材料时，需要控制好熔融温度和挤出速度，以免造成熔体分解、挤出品质不良等问题。
总之，FEP加工温度对制造FEP产品的质量和性能有着很大影响。
在进行FEP加工时，需要根据实际情况选择合适的加工温度，掌握好FEP材料的熔融性能以及加工工艺要领，以确保制造出质量可靠、性能优良的FEP制品。

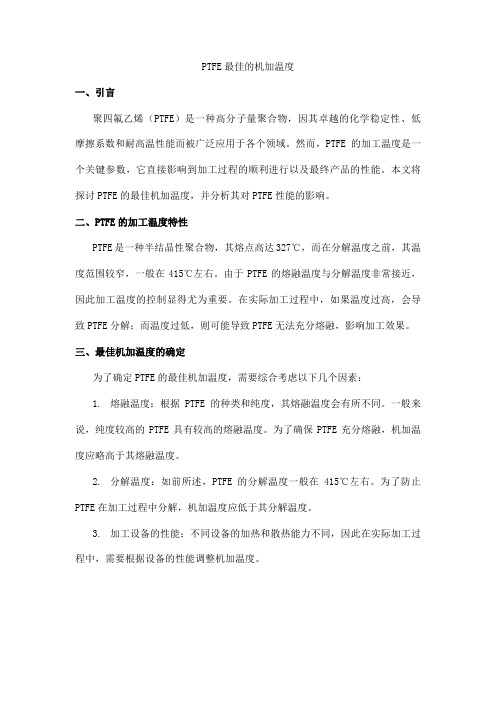

PTFE最佳的机加温度一、引言聚四氟乙烯（PTFE）是一种高分子量聚合物，因其卓越的化学稳定性、低摩擦系数和耐高温性能而被广泛应用于各个领域。
然而，PTFE的加工温度是一个关键参数，它直接影响到加工过程的顺利进行以及最终产品的性能。
本文将探讨PTFE的最佳机加温度，并分析其对PTFE性能的影响。
二、PTFE的加工温度特性PTFE是一种半结晶性聚合物，其熔点高达327℃，而在分解温度之前，其温度范围较窄，一般在415℃左右。
由于PTFE的熔融温度与分解温度非常接近，因此加工温度的控制显得尤为重要。
在实际加工过程中，如果温度过高，会导致PTFE分解；而温度过低，则可能导致PTFE无法充分熔融，影响加工效果。
三、最佳机加温度的确定为了确定PTFE的最佳机加温度，需要综合考虑以下几个因素：1.熔融温度：根据PTFE的种类和纯度，其熔融温度会有所不同。
一般来说，纯度较高的PTFE具有较高的熔融温度。
为了确保PTFE充分熔融，机加温度应略高于其熔融温度。
2.分解温度：如前所述，PTFE的分解温度一般在415℃左右。
为了防止PTFE在加工过程中分解，机加温度应低于其分解温度。
3.加工设备的性能：不同设备的加热和散热能力不同，因此在实际加工过程中，需要根据设备的性能调整机加温度。
综合以上因素，通常认为PTFE的最佳机加温度应在330℃至380℃之间。
这一范围内，既可保证PTFE充分熔融，又可防止其因温度过高而分解。
然而，实际操作中仍需要根据具体情况进行微调，以获得最佳的加工效果。
四、温度对PTFE性能的影响机加温度不仅影响PTFE的加工过程，还会对其最终产品的性能产生影响。
以下是机加温度对PTFE性能的主要影响：1.物理性能：机加温度过高可能导致PTFE过度氧化，进而影响其力学性能和耐温性能；而机加温度过低则可能导致PTFE内部应力增大，增加其开裂倾向。
2.结晶度：合适的机加温度可以获得更高的结晶度，从而提升PTFE的耐磨性、耐腐蚀性和电气性能。

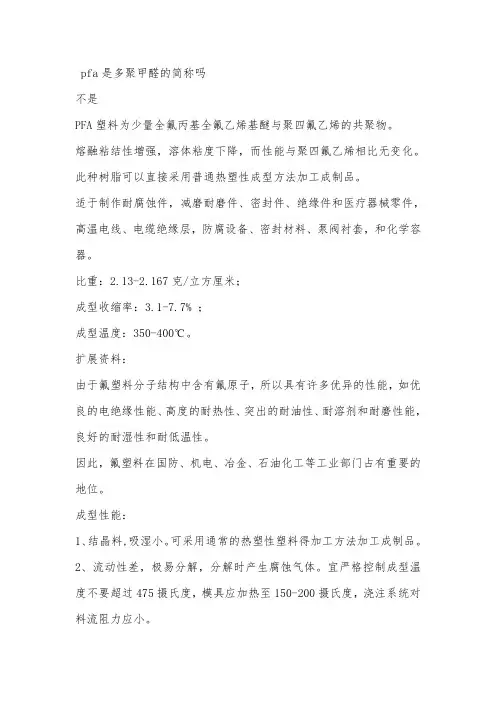

pfa是多聚甲醛的简称吗不是PFA塑料为少量全氟丙基全氟乙烯基醚与聚四氟乙烯的共聚物。
熔融粘结性增强，溶体粘度下降，而性能与聚四氟乙烯相比无变化。
此种树脂可以直接采用普通热塑性成型方法加工成制品。
适于制作耐腐蚀件，减磨耐磨件、密封件、绝缘件和医疗器械零件，高温电线、电缆绝缘层，防腐设备、密封材料、泵阀衬套，和化学容器。
比重：2.13-2.167克/立方厘米；成型收缩率：3.1-7.7% ；成型温度：350-400℃。
扩展资料：由于氟塑料分子结构中含有氟原子，所以具有许多优异的性能，如优良的电绝缘性能、高度的耐热性、突出的耐油性、耐溶剂和耐磨性能，良好的耐湿性和耐低温性。
因此，氟塑料在国防、机电、冶金、石油化工等工业部门占有重要的地位。
成型性能：1、结晶料,吸湿小。
可采用通常的热塑性塑料得加工方法加工成制品。
2、流动性差，极易分解，分解时产生腐蚀气体。
宜严格控制成型温度不要超过475摄氏度，模具应加热至150-200摄氏度，浇注系统对料流阻力应小。
3、半透明粒料，注塑、挤出成型。
成型温度350-400摄氏度，475摄氏度以上容易引起变色或发生气泡。
并注意脱模会较困难。
4、因熔融的材料对金属有腐蚀作用，长期生产，模具需要电镀铬处理。
多聚甲醛的简称：POMPOM聚甲醛学名为聚氧亚甲基，是一种热塑性结晶聚合物。
英文缩写为POM。
结构式为 CH —O ，1942年以前，甲醛聚合得到的多半是聚合度不高、容易受热解聚的聚氧亚甲基二醇HO CH O H，其中 =8～100 的为多聚甲醛；超过100的为 -聚甲醛，1955年前后，美国杜邦公司由甲醛聚合得到甲醛均聚物，即均聚甲醛，商品名为Delrin。
美国塞拉尼斯公司由三聚甲醛出发，制得与少量二氧五环或环氧乙烷的共聚物，即共聚甲醛，商品名为Celcon。
性质聚甲醛很容易结晶，结晶度达70%；通过高温退火，可增加结晶度。
均聚甲醛的熔融温度为 181℃，密度为1.425克/厘米。
聚四氟乙烯具有独特优异的耐热（180～260℃），耐低温（－200℃）及介电性能等。
它具有最高的工作温度（260℃）和最好的化学稳定性，除熔融的碱金属、高温和二氟化氛外，尚无其他化学物质能对它产生侵蚀。
它还有优良的耐候性，一般可在户外使用10～30年。
具有低的摩擦系数，其润滑性，特别是自润滑性非常好。
另外，它对其他物质几乎不粘附。
它是由四氟乙烯经聚合而成的高分子化合物，具有优良的化学稳定性、耐腐蚀性、密封性、高润滑不粘性、电绝缘性和良好的抗老化耐力。
能在+250℃至-180℃的温度下长期工作，除熔融金属钠和液氟外，能耐其它一切化学药品，在王水中煮沸也不起变化。
PTFE（F4）使用优点耐高温——使用工作温度达250℃。
耐低温——具有良好的机械韧性；即使温度下降到-196℃，也可保持5%的伸长率。
耐腐蚀——对大多数化学药品和溶剂，表现出惰性、能耐强酸强碱、水和各种有机溶剂。
耐气候——有塑料中最佳的老化寿命。
高润滑——是固体材料中摩擦系数最低者。
不粘附——是固体材料中最小的表面张力，不粘附任何物质。
无毒害——具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
力学性能它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。
又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
它在250℃的温度下不熔化，在-260℃的超低温中不发脆。
聚四氟乙烯光滑异常，连冰都比不过它；它绝缘性能特别好，报纸厚的一层薄膜，便足以抵挡1500V的高压电。
聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。
耐化学腐蚀和耐候性除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。
例如在硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g／100g）。
聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
1、PVDF(聚偏氟乙烯) 在氟塑料中具有最强韧性、低摩擦系数、耐腐蚀性强、耐老化性、耐气候，耐辐照性能好等特点。

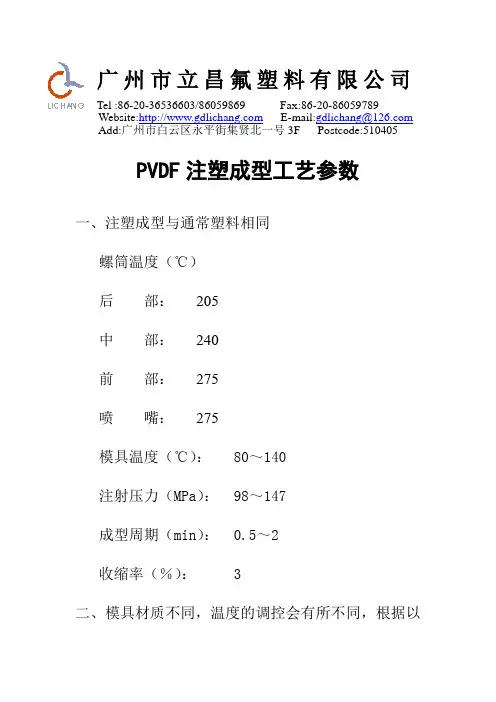

聚偏二氟乙烯(PVDF)粒料|别名：聚偏二氟乙烯；氟树脂-2；F2；F26英文名polyvinylidene fluoride；PVDF；fluororesin-2物理化学性能氟树脂-2相对密度为1.75～1.78，玻璃化温度为-39℃，脆化温度为-62℃以下，熔点144℃，热分解温度在320℃以上。
长期使用温度为-40～+125℃，从熔点到分解温度的加工温度范围宽，加工温度低，熔融粘度小，容易加工。
F26机械强度是氟树脂中最优越的产品，且在一定温度和受压下仍能保持良好的强度。
拉伸强度高。
冲击强度好，韧性好；硬度大，耐磨性好；抗懦变性也氟树脂中最优之一，在9.8 Mpa负荷下，经100h后，常温的懦变伸长仅为2.2 ％，100 ℃时为7％。
F26具有突出的抗紫外线和耐气候老化的特性，其产品在室外放置一、二十年也不变脆龟裂。
耐辐照性能也较突出，经受3×108 拉特r-射线辐照后，性能未见严重下降。
电绝缘性能优异，介电常数(60～106Hz)高达6.0～8.0；介电损耗正切角也较大，在0.04～0.2之间；体积电阻率稍低，为3×1012Ω.cm ，具有压电性和热电性。
F26的化学稳定性能良好，在室温下不被酸、碱、强氧化剂和卤素所腐蚀；一般有机溶剂对它也无影响；只有发烟硫酸、强碱、酮、醚等少数化学药品能使其溶胀或部分溶解；二甲基乙酰胺和二甲基亚砜等强极性有机溶剂能使其溶解成胶体状溶液。
此外，在80℃的吸水性仅为0.03％；对氯气的透过性也是氟树脂中最小的。
2、适用范围：各种防酸碱防腐蚀、耐摩的注塑件、电线电缆、护套、模压内衬件。
PVDF技术参数物理性能比重(g/CM3) 1.75～1.79 熔点(℃) 160～170机械性能拉伸强度(2℃) 30～50 断裂伸长率(23℃) 50～250 压缩强度(23℃-最大) 50～100 硬度70～80 动摩擦系数0.3热性能连续最高使用温度(℃) 125 热变形温度(1.8ZMPa) 84 线膨胀系数(温度范围) 7～14电气性能体积抵抗率(23℃5OXPH) 2×10 绝缘破坏电压3.2mm厚12 介电常数7 介质损耗角正切(X106Hz) <0.1。
聚四氟乙烯聚四氟乙烯的成型特点浅述聚四氟乙烯一般采用压缩成型的方法，也可采用柱塞式挤出成型。
采用分散聚合法得到的树脂可采用糊膏挤出和压延成型。
其具体工艺条件为：预成型压力随制品的形状、尺寸而异，但通常采用9．8—34．3MPa，加有填充料的树脂采用29．4—93MPa，对于加压方向的厚度约为600mm的大毛坯还需有20一30min的保压时间。
在PTFE模压成型中还有将烧结的毛坯放进预热至烧结温度的模具内，—边加压，一边冷却的热压法；双向挤压的自动压缩成型法，以及利用流体加压的等压成型法。
挤压成型是利用PTFE的预烧结料进行棒、管及型材的方法。
通常分为立式或卧式两种，但由于卧式生产管材料填充不均，故多用立式挤压工艺。
其工艺条件如下：①圆棒直径为13至40mm，模具尺寸为15．1至46．0mm，加热长度500—1100mm，加热温度为400一350℃，冷却长度为150—200mm，挤出速度为4—1m/h。
②管材直径为Φ15一Φ40／Φ8一Φ25，料缸内径和芯棒外径的尺寸为Φ16．5—44．5／Φ8．9一27．8，加热长度为350一800，加热温度为400一350℃，冷却长度为150一250mm，挤出速度为3．8一1．4m／h。
PTFE挤出技术的发展方向为进一步提高挤出速度和一次成型多根制品。
分散型PTFE通常采用糊膏挤出成型法，首先将分散型PTFE树脂和挤出助剂如粗溶剂汽油(b．p．为90一120℃)或白油混合，放于玻璃或不锈钢瓶中滚转30分钟，使其均匀分散吸收，放置8—12h，压成毛坯置于挤出机料腔内，压力0．69—3．43MPa保压时间30一60秒。
采用以工艺制成的挤出物需经连续干燥炉(100一300℃)将挤出助剂去掉。
再进入烧结炉中烧结(360一380℃)烧结后迅速冷却即可得到良好的制品。
糊膏挤出小棒(Φ10一Φ30)后，还可在烧结前送至压延机进行压延成膜，这就是所谓生料带产品。
具体成型条件为树脂100份，助剂27份，压缩比(R、R)30，机头温度50℃，挤出品形状50×14mm，压延辊筒直径500mm，辊筒温度70℃，压延速度28m／min，一次压延成500×0．1mm的生料带。
聚四氟乙烯(PTFE)以其优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，已在化工、石油、纺织、电子电气、医疗、机械等领域获得了广泛应用。
氟塑料中聚四氟乙烯（PTFE）的消耗量最大，用途最广，是氟塑料中的一个重要品种。
PTFE具有优异的耐高低温性能和化学稳定性、很好的电绝缘性能、非粘附性、耐候性、阻燃性和良好的自润滑性，有“塑料王”之美称。
该材料最早是为国防和尖端技术需要而开发的，而后逐渐推广到民用，其用途涉及航空航天和民用的许多方面，目前在其应用领域已成为不可或缺的材料。
PTFE的性能特点PTFE是由四氟乙烯单体聚合而成的聚合物，是一种类似于PE的透明或不透明的蜡状物，其密度为2.2g/cm3,吸水率小于0.01%。
它的化学结构与PE相似，只是聚乙烯中的全部氢原子都被氟原子所取代。
由于C-F键键能高，性能稳定，因而其耐化学腐蚀性极佳，能够承受除了熔融的碱金属、氟化介质以及高于300℃的氢氧化钠之外的所有强酸（包括王水），以及强氧化剂、还原剂和各种有机溶剂的作用；PTFE分子中F原子对称，C-F键中两种元素以共价键结合，分子中没有游离的电子，使整个分子呈中性，因此它具有优良的介电性能，而且其电绝缘性不受环境及频率的影响。
它的体积电阻大于1017健?m，介电损耗小，击穿电压高、耐电弧性好，能在250℃的电气环境下长期工作；因PTFE分子结构中没有氢键，结构对称，所以它的结晶度很高（一般结晶度为55%~75%，有时高达94%），使PTFE耐热性能极好，其熔融温度为324℃，分解温度为415℃，最高使用温度为250℃，脆化温度为-190℃，热变形温度（0.46MPa条件下）为120℃。
PTFE的力学性能良好，其拉伸强度为21~28MPa，弯曲强度为11~14MPa，伸长率为250%~300%，对钢的动静摩擦系数均为0.04,比尼龙、聚甲醛、聚酯塑料的摩擦系数都小。
PTFE（聚四氟乙烯）性能相对密度 2.14~2.2吸水率（23℃，24h）% <0.01拉伸强度MPa 22~35伸长率% 200~400拉伸弹性模量GPa 400弯曲弹性模量MPa 420压缩弹性模量GPa 500缺口冲击强度J/m 163热变形温度℃ 0.45MPa 1211.82MPa 55线膨胀系数10-5/℃ 10阻燃性（UL94） V-0体积电阻率Ω.cm 1017~1018介电常数 <2.1介质损耗角正切 <2×10-4介电强度KV/mm >17耐电弧性s >300性能特点 1. 物理机械性能，PTFE相对密度较大，几乎不吸水。
坚韧而无回弹性。
具有非常小的磨擦因数，表现为具有优异的润滑性。
PTFE的静磨擦因数比动磨擦因数更小，且从超低温到熔点，磨擦因数几乎保持不变。
但PTFE硬度低易被其它材料磨损。
如果能在对磨材料表面形成一层PTFE薄膜，可在相当程度上降低PTFE的磨损量。
2. 热性能，PTFE的热稳定性在所在工程塑料中是极为突出的。
在200℃到熔点，其分解速度极慢，分解量也极小，在200℃加热一个月，分解量小于百万分之一，可以忽略不计。
PTFE在-250℃下仍不发脆。
可在-250~260℃长期使用。
3. 电性能，PTFE是一种高度非极性材料，具有极其优异的介性能，突出地表现在0℃以上时，介电性能不随频率和温度的影响，也不受湿度和腐蚀性气体的影响。
PTFE的体积电阻率和表面电阻率是所有工程塑料中最高的，即使长期浸在水中，也不会明显下降，在100%相对湿度的空气中，表面电阻率也保持不变。
PTFE的结晶度在50%~80%之间时，介电强度几乎与结晶度无关，且具最低的介电常数。
PTFE耐电弧性极好。
4. 耐化学药品性，PTFE具有极为优异的化学稳定性，几乎不受任何化学物质侵蚀，许多强腐蚀性、强氧化性的化学物质，对它几乎都不起作用，因而有塑料王之称。
PVDFPVDF聚偏氟⼄烯，外观为半透明或⽩⾊粉体或颗粒，分⼦链间排列紧密，⼜有较强的氢键，氧指数为46%，不燃，结晶度65%~78%，密度为1.77~1.80g/cm3,熔点为172℃,热变形温度112~145℃,长期使⽤温度为-40~150℃。
基本信息中⽂名称聚偏氟⼄烯外⽂名称PVDFCAS号24937-79-9分⼦式-(CH2-CF2)n-外观⽩⾊或者透明固体化学属性聚偏氟⼄烯Poly(vinylidene fluoride)，英⽂缩写PVDF，主要是指偏氟pvdf分⼦式⼄烯均聚物或者偏氟⼄烯与其他少量含氟⼄烯基单体的共聚物，它兼具氟树脂和通⽤树脂的特性，除具有良好的耐化学腐蚀性、耐⾼温性、耐氧化性、耐候性、耐射线辐射性能外，还具有压电性、介电性、热电性等特殊性能，是含氟塑料中产量名列第⼆位的⼤产品，全球年产能超过5.3万吨。
化学结构中以氟⼀碳化合键结合，这种具有短键性质的结构与氢离⼦形成最稳定最牢固的结合.因⽽氟碳涂料具有特异的物理化学性能，不但有很强的耐磨性和抗冲击性能，⽽且在极端严酷与恶劣的环境中有很⾼的抗褪⾊性与抗紫外线性能。
转移膜PVDF是⼀种⾼强度、耐腐蚀的物质，通常是⽤来制造⽔管的。
PVDF膜可以结合蛋⽩质，⽽且可以分离⼩⽚段的蛋⽩质，最初是将它⽤于蛋⽩质的序列测定，因为硝酸纤维素膜在Edman试剂中会降解，所以就寻找了PVDF作为替代品，虽然PVDF膜结合蛋⽩的效率没有硝酸纤维素膜⾼，但由于它的稳定、耐腐蚀使它成为蛋⽩测序理想的⽤品，⼀直沿⽤⾄今。
PVDF膜与硝酸纤维素膜⼀样，可以进⾏各种染⾊和化学发光检测，也有很⼴的适⽤范围。
这种PVDF膜，灵敏度、分辨率和蛋⽩亲和⼒在精细⼯艺下⽐常规的膜都要⾼，⾮常适合于低分⼦量蛋⽩的检测。
但是使⽤PVDF膜前，⼀定要先⽤⽆⽔甲醇预处理，再在transfer buffer中平衡好才可以使⽤(PVDF膜⽤甲醇泡的⽬的是为了活化PVDF膜上⾯的正电基团，使它更容易跟带负电的蛋⽩质结合)。

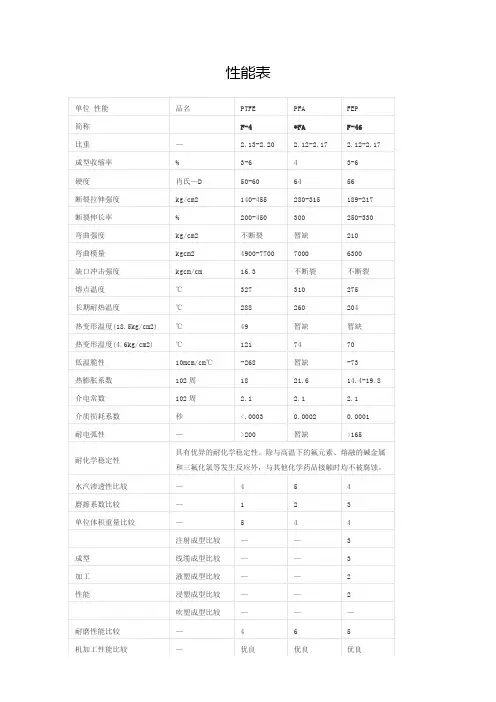

聚全氟乙丙烯（FEP）绝缘电缆制造和应用含氟塑料与其他塑料相比，具有更优异的耐高低温、耐腐蚀、耐侯性、电气绝缘性、不吸收水及低的摩擦系数等等特性，因此它已经成为现代尖端科学技术、军工生产和各工业领域所不能缺少的新型塑料之一。
目前在电线电缆工业中应用的氟塑料有：聚四氟乙烯（F-4）、聚全氟乙丙稀（F-46）、四氟乙烯和乙烯的共聚物（F-40）、三氟氯乙烯和乙烯的共聚物（F-30）、聚三氟氯乙烯（F-3）和聚偏二氟乙烯（F-2）等。
聚全氟乙丙烯（F-46），除使用温度比聚四氟乙烯约低50℃外，它几乎具有聚四氟乙烯的所有优良性能。
它在－85～205℃的使用温度范围内，具有优良的电气特性、优异的耐化学腐蚀性、特出的抗光热老化性能、不燃及较好的机械强度。
聚全氟乙丙烯（F-46）克服了聚四氟乙烯不能用塑料挤出机加工的缺点，它的加工性能好，可使用生产效率较高的螺杆挤出加工工艺的特点，促进了它的应用和发展。
一，聚全氟乙丙烯（F－46）的结构和性能聚全氟乙丙烯是四氟乙烯和六氟丙烯（CF2＝CF－ CF3）的共聚物，简称FEP或F-46。
聚全氟乙丙烯中的六氟丙烯（CF2＝CF－ CF3）是以嵌段方式进入聚合物骨架的，它的分子式结构为：—〔-（CF2－CF2）x—（CF2－CF）x－〕n2其中四氟乙烯约为82～83％（重量比），六氟丙稀为17～18％。
由于三氟甲基（－ CF3）取代了部分氟原子，因而破坏了聚四氟乙烯的结晶性（F－46的结晶度为40〜50％；F-4的结晶度在55〜75％），分子链的长度也比四氟乙烯短，从而降低了粘度，使它能在挤出机上挤出加工，大大改善了工艺性，使它成为替代F－4材料，作为耐高温电线电缆的绝缘和护套材料而获得广泛应用。
聚全氟乙丙烯具有聚四氟乙烯相仿的优良电气绝缘性和化学稳定性，硬度和抗拉强度比聚四氟乙烯略有提高，而工艺性大为改善。
结晶相熔融温度（280℃）约比聚四氟乙烯低50℃左右，但它仍可长期使用于－85〜＋204℃温度范围，并且在常温下比聚四氟乙烯有较好的抗冷流性，只是摩擦系数略低。
一、 PTFE-聚四氟乙烯1、结构：聚四氟乙烯是四氟乙烯的聚合物，简称PTFE，俗称“塑料王”。
如下图：PTFE 分子中F原子把C-C键遮盖起来而且C-F键特别稳定，初咸金属与氟元素外它不被任何化学药品侵蚀。
由于PTFE分子外有一层惰性的含氟外壳，使他具有突出的不粘黏性能和低的摩擦系数。
分子式为-[CF2 - CF2]n- 结构式为：2、特性耐高温使用工作温度达250℃。
耐低温具有良好的机械韧性，即使温度下降到-196℃，也可保持5%的伸长率。
无毒害具有生理惰性，作为人工血管和脏器长期植入体内无不良反应。
力学性能，不粘附，自润滑性光滑异常，连冰都比不过它，是固体材料中最小的表面张力，不粘附任何物质。
它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。
又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
绝缘性能优异报纸厚的一层薄膜，便足以抵挡1500V的高压电。
耐化学腐蚀和耐候性除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。
例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g／100g）。
优异的耐候性不吸潮，不燃，对氧、紫外线均极稳定，有塑料中最佳的老化寿命。
电性能聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
耐辐射性能聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。
3、国内产业现状目前，国内主要生产厂家有上海三爱富股份有限公司、上海氯碱化工股份公司电化厂、济南化工厂、晨光化工研究院二分厂、阜新化工厂等，年生产能力约为 7000吨。
市场价格为几十到一百元每公斤。
4、在医疗器械中的应用：1、用于人体代用动脉、静脉血管、心脏膜；2、内窥镜、钳导管，气管；3、其他管、瓶、滤布等医疗器材。

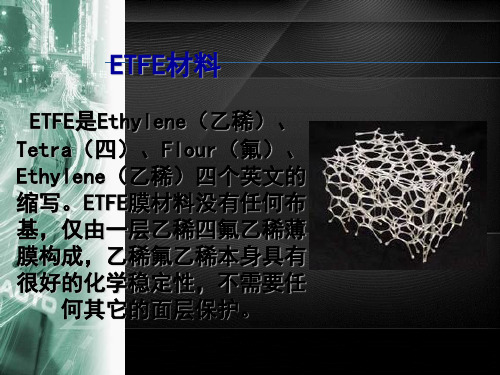

二、ETFE乙烯—四氟乙烯共聚物1、结构： ETFE的结构式为 [ CH2—CH2—CF2—CF2 ] 是以乙烯和四氟乙烯单体按1∶1比例经交替共聚形成的半晶态非极性氟碳聚合物。
四氟衬塑温度四氟衬塑温度概述四氟衬塑是一种高性能的化学材料，具有耐腐蚀、耐高温、低摩擦系数等优良性能。
在工业生产中广泛应用于化学反应器、储罐、管道等设备的内衬。
而四氟衬塑的使用温度也是一个非常关键的参数，本文将对四氟衬塑温度进行详细介绍。
一、四氟衬塑材料介绍1. 材料特点四氟衬塑是以PTFE（聚四氟乙烯）为主要原料制成的复合材料，具有以下特点：（1）耐腐蚀：PTFE具有极强的耐腐蚀性能，可以耐受各种酸碱盐等强腐蚀介质的侵蚀。
（2）耐高温：PTFE可以在-200℃至260℃范围内长期稳定工作，同时也可以承受瞬时高温达到300℃。
（3）低摩擦系数：PTFE表面光滑无孔隙，摩擦系数极低，在液体或气体传输中具有良好的自润滑性能。
（4）良好的电绝缘性能：PTFE是一种优良的电绝缘材料，可以在高电压下稳定工作。
2. 材料分类根据不同的生产工艺和应用要求，四氟衬塑可以分为挤出板、模压板、管材、异型件等多种形式。
其中，挤出板和模压板是最常用的两种形式。
二、四氟衬塑温度范围1. 工作温度四氟衬塑可以在-200℃至260℃范围内长期稳定工作，同时也可以承受瞬时高温达到300℃。
这个温度范围已经覆盖了大部分化学反应器、储罐、管道等设备的使用要求。
2. 熔点PTFE的熔点为327℃左右，因此在高温下需要注意不要超过这个温度，否则会导致四氟衬塑软化变形。
3. 焊接温度对于需要进行焊接处理的四氟衬塑产品，在焊接过程中需要注意控制焊接温度。
一般情况下，焊接温度不宜超过450℃，否则会导致四氟衬塑的熔化和变形。
三、四氟衬塑温度与应用1. 化学反应器化学反应器是四氟衬塑最常见的应用场景之一。
在化学反应器中，四氟衬塑可以承受各种强腐蚀介质和高温高压的工作环境，保证了反应器内部的安全稳定运行。
2. 储罐储罐是存储液态或气态物质的容器，也是四氟衬塑的重要应用场景之一。
在储罐中，四氟衬塑可以耐受各种强腐蚀介质和高温高压的工作环境，保证了储罐内部物质的安全存储。
氟塑料加工温度
介绍
氟塑料是一种具有优异耐高温、耐腐蚀性能的工程塑料，广泛应用于化学工业、电子工业、医疗器械等领域。
在氟塑料的加工过程中，加热温度是关键参数之一，不同的氟塑料要求不同的加工温度，适当的加热温度可使氟塑料良好地流动和熔化，保证产品的质量。
氟塑料的种类
氟塑料主要有聚四氟乙烯（PTFE）、聚偏氟乙烯（PVDF）、聚全氟丙烯（PFA）等。
不同种类的氟塑料具有不同的加工温度范围。
聚四氟乙烯（PTFE）
PTFE是一种具有良好耐高温性能的氟塑料，常用于制作耐腐蚀的密封件、电绝缘
材料等。
PTFE在加工过程中需要在临界温度以上加热才能熔化，常用的加工温度
为327℃-342℃。
制备方法
1.准备PTFE颗粒和模具；
2.将PTFE颗粒填充至模具中；
3.将模具放入预热的加热设备中；
4.控制加热温度在327℃-342℃范围内，使PTFE熔化；
5.待PTFE冷却固化后，取出制成的产品。
加工注意事项
1.加热过程中，要确保PTFE加热均匀，避免产生过热或不充分热化的情况；
2.控制加热时间，避免过长时间的加热导致PTFE热分解；
3.在加工过程中可加入适量的添加剂，如玻璃纤维增强剂，以提高PTFE的机
械性能。
聚偏氟乙烯（PVDF）
PVDF是一种具有优异耐化学腐蚀性能的氟塑料，广泛应用于化工管道、阀门等设备中。
PVDF的加工温度通常为170℃-230℃。
制备方法
1.准备PVDF颗粒和加工设备；
2.将PVDF颗粒放入加工设备中，逐渐加热；
3.控制加热温度在170℃-230℃范围内，使PVDF熔化；
4.待PVDF熔化后，可进行挤出、注塑等加工工艺；
5.冷却固化后，取出制成的产品。
加工注意事项
1.控制加热温度，避免过高温度导致热分解或过低温度导致不充分熔化；
2.加热时间要适中，保证PVDF能够充分熔化；
3.控制挤出速度和注塑压力，使PVDF能够良好地流动。
聚全氟丙烯（PFA）
PFA是一种具有良好耐高温性能和化学稳定性的氟塑料，常用于制作高温电缆、阀门衬里等。
PFA的加工温度通常为290℃-315℃。
制备方法
1.准备PFA颗粒和模具；
2.将PFA颗粒填充至模具中；
3.将模具放入预热的加热设备中；
4.控制加热温度在290℃-315℃范围内，使PFA熔化；
5.待PFA冷却固化后，取出制成的产品。
加工注意事项
1.加热过程中，要确保PFA加热均匀，避免产生过热或不充分热化的情况；
2.控制加热时间，避免过长时间的加热导致PFA热分解；
3.在加工过程中可加入适量的添加剂，以提高PFA的机械性能。
总结
氟塑料加工温度对于产品质量至关重要。
不同种类的氟塑料具有不同的加工温度范围，合理控制加热温度可保证氟塑料的良好流动和熔化，制得优质产品。
在氟塑料加工过程中，要注意加热温度、加热时间的掌握，避免过高或过低的加热温度以及过长的加热时间导致氟塑料的质量问题。
此外，适量的添加剂的加入，可进一步提高氟塑料的性能。
对于不同种类的氟塑料，加工温度的控制也有所不同，要根据具体材料的特性进行合理设定。
通过合理控制加工温度，提高加工工艺的精度和稳定性，可进一步提高氟塑料制品的质量和性能。
