CAD中的DWG格式转换JPG格式

CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。

然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。

在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。

一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。

确保您已对绘图进行编辑和排版，以符合您的要求。

2. 点击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。

3. 在保存选项中，您可以设置图片的分辨率和颜色深度。

根据实际需要进行调整，以达到较好的视觉效果。

4. 确认保存路径和文件名，点击“保存”按钮。

稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。

二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。

2. 单击“文件”菜单，选择“打印”选项。

在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。

3. 根据实际需要，设置纸张大小、方向和边距等打印选项。

4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。

如果需要，也可以设置密码保护或添加水印等安全措施。

5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。

稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。

三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。

2. 单击“文件”菜单，选择“另存为”选项。

在弹出的对话框中，选择DWG或DXF格式为保存类型。

3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。

4. 确认保存路径和文件名，并单击“保存”按钮。

稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

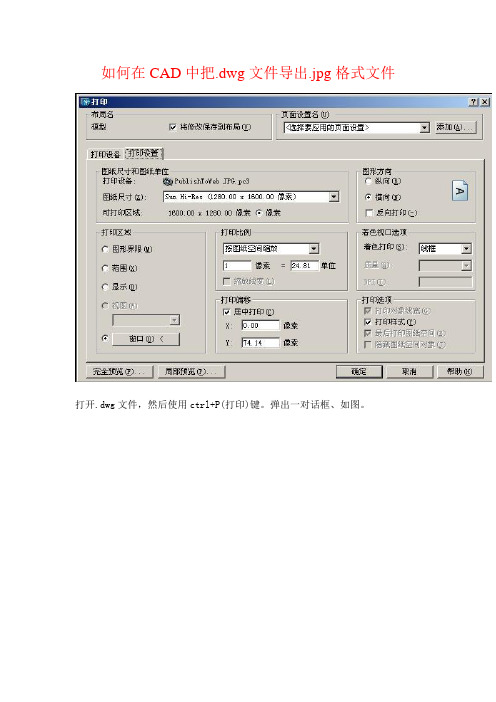

如何在CAD中把.dwg文件导出.jpg格式文件
打开.dwg文件，然后使用ctrl+P(打印)键。

弹出一对话框、如图。

1.点开【打印设备】选项。

打印机配置里【名称】选择PublishToWeb JPG.pc3
2.打印样式表【名称】选择acad.ctb
3.弹出的对话框中，选择【是】。

4.打印样式表右边的【编辑】，左边的打印样式的颜色按住shift拖动至颜色255，右边特性【颜色】选择黑色。

设置如图。

5.设置好【文件名和路径】。

点击【保存】。

6.点开【打印设置】选项。

所有设置如图。

7.点击【窗口】。

8.如图，黄色以内的为打印的内容区域。

红色小框的两点是选择区域的起点和终点。

9.【完全预览】。

10.在预览里，鼠标右键，点击【打印】。

11.弹出的对话框为打印进度。

12.最后导出的.jpg格式的图。

CAD教程：图形导出与文件格式转换在CAD领域中，图形导出与文件格式转换是非常重要的技巧之一。

通过合适的导出与转换方式，可以让我们将CAD图形应用到其他软件或平台中，以实现更广泛的应用。

以下将介绍几种常见的CAD图形导出与文件格式转换的方法和技巧。

1. 导出为DXF格式DXF（Drawing Exchange Format）是AutoCAD软件使用的一种常见的交换格式。

它可以向其他CAD软件提供图形数据，同时也可以进行跨平台之间的图形数据交换。

要将CAD图形导出为DXF格式，可以通过以下的步骤进行操作：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DXF文件(*.dxf)”- 点击“保存”按钮，即可将CAD图形导出为DXF格式的文件2. 导出为DWG格式DWG（drawing）格式是AutoCAD软件使用的原生文件格式，是保存CAD图形的首选格式。

如果需要将CAD图形导入到其他CAD软件中进行编辑或观看，可以将CAD图形导出为DWG格式。

以下是导出DWG文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“DWG文件(*.dwg)”- 点击“保存”按钮，即可将CAD图形导出为DWG格式的文件3. 导出为PDF格式PDF（Portable Document Format）是一种非常常见的文档格式，可以方便地在不同的平台上进行查看与打印。

如果需要将CAD图形文件分享给其他人或进行打印，可以将CAD图形导出为PDF格式，以下是导出PDF文件的步骤：- 打开要导出的CAD图形文件- 在菜单中选择“文件”>“另存为”>“另存为类型”中选择“PDF文件(*.pdf)”- 点击“保存”按钮，即可将CAD图形导出为PDF格式的文件4. 转换为图片文件有时候我们需要将CAD图形转换为图片文件，以便插入到演示文稿、网页或其他场景中。

DWG转PDF和CAD转JPG要怎么做？迅捷CAD编辑器转换功能详解CAD 图纸只是我们对设计图纸一种广义上的称呼，其实CAD图纸包括了DWG、DXF和DWT在内的多种图纸格式。

但是它们都有一个共同点，图纸的尺寸比较大，清晰度很高。

虽然这在设计、修改图纸的过程中是优点，但是如果要在手机打开图纸就显得很不方便。

所以我们通常会把CAD图纸转换成其他更常见的、占据内存比较小的文档格式。

下面就来讲讲怎么把DWG转PDF以及CAD转JPG。

一、DWG转PDFCAD软件是没有自带文件转换功能的。

我们要借助CAD编辑器来实现转换，这里推荐一个好用的CAD编辑器给大家--迅捷CAD编辑器。

1.在官网下载安装后，我们双击图标运行软件。

然后单击“文件”，然后选择“批处理”进入批处理界面。

2.接着就开始添加需要转换成PDF的图纸。

如果需要批量把DWG转换成PDF，我们可以利用Ctrl键同时添加多个文档。

3.接着选择需要转换的格式，软件列表里有许多格式可以选择，我们只要选中我们需要的PDF格式即可。

4.最后一步就是转换了，直接用鼠标点击“开始”软件就会开始把文档转换成PDF。

如果你的图纸尺寸比较大，那么转换所需要的时间就会比较长，但是这个不会影响图纸的转换效果。

二、CAD转JPG1.CAD转JPG也是一样的道理，还是先在“批处理”界面中进行文件的添加。

如果你需要把整个文档的CAD图纸都转换成JPG格式，你也可以选择“加入文件夹”，一次性添加整个文件夹进行转换。

2.如果你需要对转换后的文件格式和色彩进行调整，可以直接在“自定义”模块进行调整。

3.软件默认是把转换后的文档保存在C盘，我们也可以根据自己的需要在“输出目录”进行修改。

最后单击“开始”就可以实现转换了。

以上就是用迅捷CAD编辑器把DWG转PDF和CAD转JPG的全部过程了。

PET/CT示踪剂18F-FDG(氟代脱氧葡萄糖)氟代脱氧葡萄糖氟代脱氧葡萄糖是2-脱氧葡萄糖的氟代衍生物。

CAD文件格式与互转方法CAD软件在工程设计和制图领域被广泛使用，不同的CAD软件使用不同的文件格式来存储和交换设计数据。

因此，了解不同CAD文件格式及其互转方法对于工程师和设计师来说非常重要。

本文将介绍几种常见的CAD文件格式，以及它们之间的互转方法。

1. DWG格式DWG是AutoCAD软件使用的默认文件格式，它是一种二进制格式，可以存储图形、文本和元数据。

由于AutoCAD的广泛应用，DWG格式在工程设计领域非常常见。

如果你使用的是AutoCAD软件，你可以直接打开和编辑DWG文件。

然而，如果你使用的是其他CAD软件，例如SolidWorks或Creo，你可能无法直接打开DWG文件。

在这种情况下，你可以尝试使用CAD文件转换工具，将DWG文件转换为其他CAD软件支持的格式。

常见的转换格式包括STEP、IGES、和SAT。

2. STEP格式STEP（Standard for the Exchange of Product Data）是一种开放的文件格式，用于在不同的CAD软件之间交换设计数据。

由于其广泛的兼容性，STEP格式在工程设计行业得到了广泛的应用。

如果你使用的是SolidWorks、Creo、CATIA等CAD软件，你可以直接打开和编辑STEP文件。

同样，如果你有DWG文件，你也可以使用CAD文件转换工具将其转换为STEP格式，以便在其他CAD软件中使用。

3. IGES格式IGES（Initial Graphics Exchange Specification）格式是一种用于CAD文件交换的中立格式。

它是一种文本文件格式，可以存储几何和拓扑信息，适用于2D和3D设计。

除了AutoCAD，许多CAD软件，如SolidWorks、Creo和CATIA，都支持IGES格式。

如果你需要在这些软件之间交换设计数据，可以保存为IGES格式，然后导入到目标软件中。

4. STL格式STL（Stereolithography）格式是一种用于三维打印的文件格式。

2023年最新的dwg格式文件是什么怎么在CAD中打开可能很多用户不知道dwg格式文件是什么，DWG后缀名的文件是AUTOCAD软件生成的制作文件。

那DWG文件格式怎么打开呢有什么方法吗下面，就和大家说一下打开DWG文件的方法。

具体步骤如下：1、最简单的方法是下载安装一款看图纸DWG软件，并且可以打印。

因为我们只是需要看这些图纸，并不需要设计制作。

2、下载安装。

3、解压后，运行安装文件，如图。

4、选接受，下一步安装，过程中可以选择安装目录。

5、安装完成提示我们要不要立即运行该软件。

我们选是。

6、我们打开DWGCADSEE后，发现界面和ACDSEE差不多，从缩略图我们可以看到，不单可以看DWG格式的文件，一些图片格式，如JPG，PNG也是可以读出来的。

7、要打开DWG文件进行预览，我们可以从左侧的树形目录里找到，也可以从主菜单的打开从弹出对话框里打开文件。

8、我们看到，就可以打开DWG文件了。

9、在左上角有打印功能，并且该软件还可以将DWG格式的文件转换成JPG，PNG和其他版本的CAD文件，不过要注册。

如图。

10、除了DWGCADSEE软件方便外，如果我们电脑上有CorelDRAW的话，也可以用该软件打开CAD的DWG文件。

本人多年亲测过，用AI也可以，不过随着CAD 版本的提高，AI不行了，显示文件不全，有时俩副图，只显示一副图，并且一副图显示也有错误。

CorelDRAW的话，最好是X5以上的版本，我装的是X6版本，破解方法我以前发过，大家可以看一下。

CorelDRAW X6 32位版本500多M，可以装装。

大家注意，CorelDRAW X6是分32位和64位的，大家根据自己的系统去下载和安装。

11、打开CorelDRAW X6后，我们选文件，打开，弹出对话框，找到我们要打开的DWG文件，如图。

12、弹出对话框，我们可以将自动减少节点取消掉，其他不要改，CAD文件还是以准确为第一要素。

13、继续会弹出对话框，说缺少字体，因为设计公司的字体肯定比我们多的，我们注意将下面的永久替代字体换成临时。

将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。

本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。

1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。

在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。

在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。

导出为PDF后，我们可以使用PDF阅读器进行查看和共享。

2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。

在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。

高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。

3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。

如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。

在导出选项中，可以选择导出的格式版本，以确保兼容性。

4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。

在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。

5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。

d w g格式文件是什么怎么在C A D中打开可能很多用户不知道d w g格式文件是什么，D W G后缀名的文件是A U T O C A D软件生成的制作文件。

那D W G文件格式怎么打开呢?有什么方法吗?下面，就和大家说一下打开D W G文件的方法。

具体步骤如下：1、最简单的方法是下载安装一款看图纸D W G软件，并且可以打印。

因为我们只是需要看这些图纸，并不需要设计制作。

2、下载安装。

3、解压后，运行安装文件，如图。

4、选接受，下一步安装，过程中可以选择安装目录。

5、安装完成提示我们要不要立即运行该软件。

我们选是。

6、我们打开D W G C A D S E E后，发现界面和A C D S E E差不多，从缩略图我们可以看到，不单可以看D W G格式的文件，一些图片格式，如J P G，P N G也是可以读出来的。

7、要打开D W G文件进行预览，我们可以从左侧的树形目录里找到，也可以从主菜单的打开从弹出对话框里打开文件。

8、我们看到，就可以打开D W G文件了。

9、在左上角有打印功能，并且该软件还可以将D W G 格式的文件转换成J P G，P N G和其他版本的C A D文件，不过要注册。

如图。

10、除了D W G C A D S E E软件方便外，如果我们电脑上有C o r e l D R A W的话，也可以用该软件打开C A D的D W G文件。

本人多年亲测过，用A I也可以，不过随着C A D版本的提高，A I不行了，显示文件不全，有时俩副图，只显示一副图，并且一副图显示也有错误。

C o r e lD R A W的话，最好是X5以上的版本，我装的是X6版本，破解方法我以前发过，大家可以看一下。

C o r e lD R A W X6 32位版本500多M，可以装装。

大家注意，C o r e l D R A W X6是分32位和64位的，大家根据自己的系统去下载和安装。

11、打开C o r e l D R A W X6后，我们选文件，打开，弹出对话框，找到我们要打开的D W G文件，如图。

怎么将CAD图纸转为高清JPG、PNG图片格式？
CAD图纸转成JPG、PNG图片格式不清晰怎么办？DWG格式的CAD图纸在CAD软件中查看放大缩小都是很清晰的，但有时我们需要将DWG格式的CAD图纸转换成JPG或者PNG 格式的图片进行查看，而一旦转成图片格式，放大之后就没有DWG格式的清晰了，这个时候如果转成的JPG、PNG图片本身就不清晰，那就根本没发看了。

怎么将CAD图纸转为高清JPG、PNG图片格式？就成了我们的一大难题，而今天我们就来帮助大家解决这个难题，摆脱这个困扰，轻松实现将CAD图纸转为高清JPG、PNG图片格式，一起来看吧！
在正式讲解将CAD图纸转为高清JPG、PNG图片格式方法之前，必须要和大家说一下，有的CAD软件提供了图片清晰度的选项，而有些CAD软件则没有此功能，这个时候大家一定要选择有此功能的CAD软件。

第一步：在CAD软件中打开需要转换成图片的图纸，点击界面左上角的logo，在出来的下拉菜单中选择【图片输出】，如下图所示：
第二步：根据界面上的命令提示，用鼠标框选需要输出图片的范围，如下图所示：
第三步：选定之后将跳出【输出图片】对话框，我们只需在此对话框中选择【输出格式】为JPG或者PNG，再将【输出精度】选择为高，点击确定即可。

如下图所示：
第四步：点击确定之后将会跳出图片保存的页面，在此页面中我们可以设置图片保存的路径，图片的名称以及再次选择图片的格式，如下图所示：我们将图纸保存在桌面，图片名称默认为图纸的名称：中国建筑，格式为我们刚刚设定的格式JPG。

图片保存之后我们可以在电脑桌面上看到这张图片，如图所示：
双击这里的图片就可以直接在图片查看器里面进行查看了。

分享四个AutoCAD图dwg格式转jpg等图片格式的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。

（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。

使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。

b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。

c、确认其它打印设置，内容、颜色、线宽等，之后确定。

d、用Photoshop打开导出的EPS文件，设置相应的分辨率。

文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。

自我评价：目前最“专业”的方法。

可以得到线条的颜色、粗细，可调分辨率等，十分OK。

方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。

使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。

b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。

c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。

OK。

自我评价：虽说简便，但输出的文件质量不是很理想。
