半导体光电信息功能材料的研究进展

半导体材料的发展现状及趋势一、发展现状随着信息技术的飞速发展，对半导体材料的需求不断增加，并且对其性能也提出了更高的要求。

目前半导体材料的主要应用领域是集成电路和光电器件。

在集成电路方面，硅材料是目前主要的基础材料，其优点是成本低廉、生产工艺成熟。

但是随着集成度的提高，硅材料的性能已经无法满足需求，因此研究人员开始寻找更好的材料替代硅。

例如，砷化镓（GaAs）材料具有较高的电子迁移率，可以用于制造高速电子器件；碳化硅（SiC）材料则具有较高的耐高温和耐辐照性能，适用于高功率器件。

此外，研究人员还在探索新型半导体材料，如石墨烯、量子点等，以进一步拓展半导体材料的应用领域。

在光电器件方面，半导体材料在激光器、LED等领域有着广泛应用。

例如，氮化镓（GaN）材料可以制造高亮度、高效率的LED，被广泛应用于照明和显示领域；砷化镓（GaAs）材料则可制造高效率的激光器，广泛应用于通信和雷达领域。

此外，随着可再生能源的发展，太阳能电池也成为半导体材料的重要应用领域之一、砷化镓太阳能电池具有高效率、较低的制造成本等优点，被认为是未来太阳能电池的发展方向。

二、发展趋势1.多功能材料：随着电子器件的不断发展，对材料的要求越来越多样化。

未来的半导体材料将发展为多功能材料，既能满足传统的电子器件需求，又能应用于新兴领域如能源存储、量子计算等。

2.新型材料的探索：目前已经发现的半导体材料种类有限，而且大部分材料的性能有限。

因此，未来的研究重点将放在新型材料的探索上，例如石墨烯、钙钛矿等。

这些新型材料具有独特的结构和性能，可以应用于更多领域。

3.制备工艺的改进：半导体材料的制备工艺对于材料性能的影响至关重要。

未来的发展将着重改进和发展现有的制备工艺，以提高材料的质量和性能。

4.芯片尺寸的进一步缩小：随着电子器件的不断进化，芯片的尺寸也在不断缩小。

未来的趋势是进一步缩小芯片尺寸，提高器件性能和集成度。

5.环保可持续发展：随着人们对环保意识的提高，对于材料的环境友好性和可持续性也提出了更高的要求。

光电功能材料的研究及应用随着科技的不断进步，光电功能材料的研究和应用越来越广泛。

这些材料可以被用于许多领域，如能源生产、光电器件、光学通信等。

本文将介绍光电功能材料的定义、种类、研究进展和应用。

一、光电功能材料的定义光电功能材料是一类能够将光能转化为电能或把电能转化为光能的材料。

这些材料基于它们的使用，可能具备不同的性质，如半导体性、电导性、光学性等。

这些性质的相互作用可以使其被用于为各种应用开发不同的解决方案。

二、光电功能材料的种类光电功能材料可以分为三类：光电转换材料、光电器件材料和光学通信材料。

1. 光电转换材料光电转换材料是能够将光能转化为电能或将电能转化为光能的材料。

它们被广泛用于太阳能电池板、照明设备、红外探测器和激光等设备中。

这类材料的一个重要属性是我们称之为带隙，即它们在电子结构中的禁带宽度。

太阳能电池板使用的是硅制成的带隙为1.1电子伏特的半导体材料。

2. 光电器件材料光电器件材料是能够将光能转化为电信号或把电能转化为光信号的材料。

这些材料包括LED、LCD、激光器、发光材料和电致变色材料等。

基于这些材料的设备，被广泛应用于照明、显示、通信、雷达和无线电方面。

3. 光学通信材料光学通信材料主要用于光纤通信中。

光纤通信技术以其传输速度快、带宽大、数据安全性高等优点而备受推崇。

光学通信材料的核心是具有高透明度和低光损失的特殊玻璃材料。

三、光电功能材料的研究进展光电功能材料的研究进展是一个庞大的领域，每年都会涌现大量重要的新发展。

以下是一些目前光电功能材料研究的发展趋势。

1. 太阳能电池板的研究目前，太阳能电池板研究的重点是利用新材料，提高转化效率。

有一种新型的太阳能电池板材料是钙钛矿材料。

这种材料具有较高的转化效率，主要应用在电能生产领域。

2. 电子纸的研究电子纸是一种可以用于书籍和报纸的一种新型材料。

这种材料使用了类似于LED的技术，利用电致变色材料和晶体管数组来显示数字和文字。

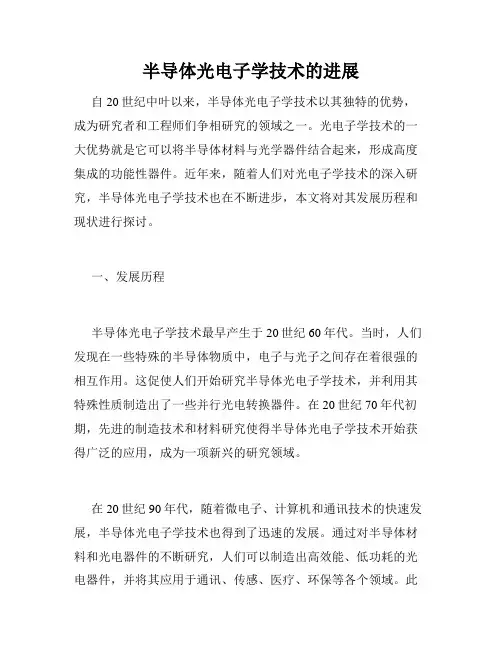

半导体光电子学技术的进展自20世纪中叶以来，半导体光电子学技术以其独特的优势，成为研究者和工程师们争相研究的领域之一。

光电子学技术的一大优势就是它可以将半导体材料与光学器件结合起来，形成高度集成的功能性器件。

近年来，随着人们对光电子学技术的深入研究，半导体光电子学技术也在不断进步，本文将对其发展历程和现状进行探讨。

一、发展历程半导体光电子学技术最早产生于20世纪60年代。

当时，人们发现在一些特殊的半导体物质中，电子与光子之间存在着很强的相互作用。

这促使人们开始研究半导体光电子学技术，并利用其特殊性质制造出了一些并行光电转换器件。

在20世纪70年代初期，先进的制造技术和材料研究使得半导体光电子学技术开始获得广泛的应用，成为一项新兴的研究领域。

在20世纪90年代，随着微电子、计算机和通讯技术的快速发展，半导体光电子学技术也得到了迅速的发展。

通过对半导体材料和光电器件的不断研究，人们可以制造出高效能、低功耗的光电器件，并将其应用于通讯、传感、医疗、环保等各个领域。

此外，人们一直在研究如何将现有的光电子器件与其他领域的成果进行整合，进一步提高其应用价值。

二、现状半导体光电子学技术已经在电信、信息、医疗、工业和环保等领域得到广泛应用。

其中，电信领域是半导体光电子学技术应用最广泛的领域之一。

其主要应用于光纤通讯和无线通讯系统中，可以实现高速的信号传输和处理，并且具有良好的抗干扰性和可靠性。

同时，半导体光电子学技术还被成功应用于医疗领域，在生命科学和医疗领域取得了不少突破性的应用。

在未来，半导体光电子学技术将继续发展壮大，并在新领域中创造出更多的应用。

人们可以采用更先进的制造技术和材料，制造出更高效能、更可靠的光电子器件，并将其应用于新领域，如智能制造、智能家居和物联网等领域。

同时，我们也将看到更多的半导体光电子器件成为重要的互联网基础建设，因为无论在线视频、云存储还是虚拟网络都需要高速数据传输。

半导体光电子器件的发展将直接推动互联网生态发生重大变革，未来的数据传输将更为快速和高效，全人类互联网将成为现实。

半导体光电器件的设计与研究随着科技的发展，半导体光电器件已经成为了人们生活中不可或缺的一部分。

无论是网络通信、节能照明还是生物医学应用，半导体光电器件都起着重要的作用。

本文将从半导体光电器件的定义、作用、设计和研究等方面展开讨论，以期深入探究半导体光电器件发展的过程和未来的发展方向。

什么是半导体光电器件？半导体光电器件，简称光器件，是一种利用半导体材料的特殊光电性能制成的电子器件。

半导体光电器件结构简单，功能多样，包括发光二极管（LED）、激光二极管（LD）、光电二极管（PD）等等。

其中，LED和LD属于主动器件，可将电信号转换成光信号；PD则是被动器件，可将光信号转换成电信号。

半导体光电器件的作用随着人们生活水平的不断提高，对于强大的通信和节能设备的需求也日益增加。

而半导体光电器件的出现，则为这些领域提供了强有力的支持。

它们在通信中的作用主要表现在以下两个方面：一、网络通信在网络通信中，光器件主要扮演着把信息转换成光学信号、光学传输和再转换成信息信号的重要角色。

采用光电器件，可以大大提升数据传输的速度和稳定性，使网络数据传输质量更好。

同时，在长距离通信中，光器件也能够使传输距离更加远、信号衰减更少，因此广泛应用于网络通信领域。

二、节能照明在照明领域，LED光器件已经越来越多的被用于代替传统的白炽灯泡和荧光灯。

LED灯具具有体积小、寿命长、功率低、亮度高等优点，拥有极高的节能效果以及环境保护优势。

如果许多城市和家庭都采用LED灯具，那么在电力消耗方面就会产生很大的节省，同时也可以减少对环境的负面影响。

半导体光电器件的设计半导体光电器件的设计，是指通过对半导体材料和器件物理性质的研究和掌握，利用现代化的科技手段和工程技术，不断开发更加高效、功能更加完善、应用方向更加广泛的光电器件。

半导体光电器件的设计需要分为以下几个阶段：一、理论分析理论分析属于光器件设计的起点。

在进行器件设计之前，必须对器件的使用环境、设计参数、功能等进行全面的理论分析研究。

光电功能材料的研究和应用随着科技的发展，光电功能材料的研究和应用越来越受到重视。

光电功能材料是一类能够发挥光电功能的材料，可广泛应用于光电子学、太阳能电池、光通信、光存储、激光技术等领域。

本文将从光电功能材料的定义、分类、研究和应用四个方面进行探讨。

一、光电功能材料的定义光电功能材料是指那些能够发挥光电功能的材料，它们具有良好的光电性能，包括光学性质和电学性质。

通过控制材料的物理和化学性质，可以改变这些功能的表现，使其实现更多的应用。

光电功能材料是当前光电技术研究的热点之一，它们的应用领域十分广泛，包括光电子学、太阳能电池、光通信、光存储、激光技术等。

二、光电功能材料的分类根据其特性，光电功能材料可分为多种类型。

下面，我们将介绍一些主要的光电功能材料类型。

1、半导体材料半导体材料是一种电学性能介于导体和绝缘体之间的材料，具有电击穿破坏的特性。

半导体晶体内部的电子和空穴运动可以受照射光的影响而被激发出来产生光电效应。

多数半导体是直接带隙半导体，其能带图像中导带和价带之间的价电带隙为几百纳米以下，所以较容易被光子激发。

半导体材料广泛应用于光电子学、太阳能电池、光通信、激光器等领域。

2、金属材料金属材料是一种优良的导电材料，金属能够反射、吸收、透射光线。

金属材料具有极高的光导率，其内部电子受光辐射的作用能够振荡，从而产生了金属的光电效应。

这种光电效应在传感器、太阳能电池等光电器件上有着广泛的应用。

3、聚合物材料聚合物材料又称为有机半导体材料，通过在有机物质中引入杂原子元素，如氮、硫、氧等基团，形成了一些分子级别的能级调制结构。

聚合物材料具有分子级别的调控性能，能够适应不同应用环境要求，因而广泛应用于传感器、有机电池、液晶显示器、颜料和防伪材料等领域。

三、光电功能材料的研究光电功能材料的研究是围绕着材料的结构和性能展开的。

通过对材料的基础理论研究和实验研究，可以掌握材料的物理和化学性质，从而为材料的应用提供技术支持。

光电材料与光电器件的研究进展光电材料和光电器件是近年来备受关注的领域之一，有着广泛的应用前景和发展空间。

本文将介绍光电材料和光电器件的基本概念、研究进展以及未来发展趋势。

一、光电材料的基础知识光电材料是指在光的作用下会发生电子跃迁并导致电子输运的材料，光电效应是其基本物理现象。

光电材料具有光储能、光转换、电光效应、光电导等性质，由于这些特性，使得光电材料在信息处理、能源领域、太阳能电池等方面有着广泛的应用。

二、光电材料的研究进展光电材料的研究在材料科学、物理学、光学、电子学等方面都有涉及。

随着人们对可持续发展的需求日益增加，光电材料的应用越来越广泛。

以下是光电材料的一些研究进展：1. 有机太阳能电池有机太阳能电池是一种新型太阳能电池，其光电转换效率高、成本低、可制备性强等特点，已成为太阳能电池领域的热点研究方向。

有机太阳能电池的关键在于它的材料性能，有机材料合成和工艺对太阳能电池的性能具有至关重要的影响。

2. 光电触发材料光电触发材料是指在光的作用下电性能发生变化的材料，这种材料可用于电器自动化控制、传感器、体积微小的电子设备等领域。

近年来，光电触发材料研究不断深入，取得了一系列的进展。

3. 纳米光电材料纳米光电材料是指材料直径在1~100纳米的材料。

由于其表面积大，表面能高，它们的化学、物理、光学性质都与宏观材料有很大不同。

因此，纳米光电材料不仅有着独特的光电性能，而且还具有超导、催化、传感等许多应用潜力。

近年来，随着纳米技术的发展，纳米光电材料相关的研究也逐渐成为光电材料的热点研究领域。

三、光电器件的基础知识光电器件是指利用光电材料的物理和化学性质发出或接受光信号的电子器件。

与传统电子器件相比，光电器件具有更高的速度、更小的尺度、更低的功耗、更低的噪声等优势。

以下是一些常见的光电器件：1. 光电二极管光电二极管是最常见的光电器件，也是一种光电转换器。

它利用PN结的内置电场将光子能量转换为电子能量。

半导体材料的历史现状及研究进展(精)半导体材料的研究进展摘要:随着全球科技的快速发展,当今世界已经进入了信息时代,作为信息领域的命脉,光电子技术和微电子技术无疑成为了科技发展的焦点。

半导体材料凭借着自身的性能特点也在迅速地扩大着它的使用领域。

本文重点对半导体材料的发展历程、性能、种类和主要的半导体材料进行了讨论,并对半导体硅材料应用概况及其发展趋势作了概述。

关键词:半导体材料、性能、种类、应用概况、发展趋势一、半导体材料的发展历程半导体材料从发现到发展,从使用到创新,拥有这一段长久的历史。

宰二十世纪初,就曾出现过点接触矿石检波器。

1930年,氧化亚铜整流器制造成功并得到广泛应用,是半导体材料开始受到重视。

1947年锗点接触三极管制成,成为半导体的研究成果的重大突破。

50年代末,薄膜生长激素的开发和集成电路的发明,是的微电子技术得到进一步发展。

60年代,砷化镓材料制成半导体激光器,固溶体半导体此阿里奥在红外线方面的研究发展,半导体材料的应用得到扩展。

1969年超晶格概念的提出和超晶格量子阱的研制成功,是的半导体器件的设计与制造从杂志工程发展到能带工程,将半导体材料的研究和应用推向了一个新的领域。

90年代以来随着移动通信技术的飞速发展,砷化镓和磷化烟等半导体材料成为焦点,用于制作高速高频大功率激发光电子器件等;近些年,新型半导体材料的研究得到突破,以氮化镓为代表的先进半导体材料开始体现出超强优越性,被称为IT产业的新发动机。

新型半导体材料的研究和突破,常常导致新的技术革命和新兴产业的发展.以氮化镓为代表的第三代半导体材料,是继第一代半导体材料(以硅基半导体为代表和第二代半导体材料(以砷化镓和磷化铟为代表之后,在近10年发展起来的新型宽带半导体材料.作为第一代半导体材料,硅基半导体材料及其集成电路的发展导致了微型计算机的出现和整个计算机产业的飞跃,并广泛应用于信息处理、自动控制等领域,对人类社会的发展起了极大的促进作用.硅基半导体材料虽然在微电子领域得到广泛应用,但硅材料本身间接能带结构的特点限制了其在光电子领域的应用.随着以光通状态所需的能量。

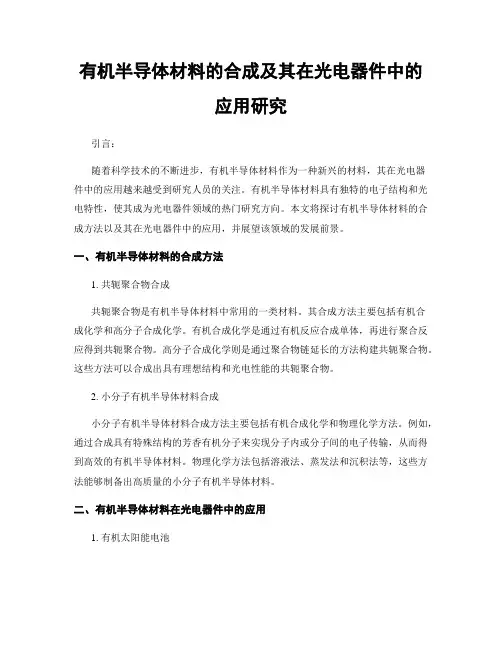

有机半导体材料的合成及其在光电器件中的应用研究引言：随着科学技术的不断进步，有机半导体材料作为一种新兴的材料，其在光电器件中的应用越来越受到研究人员的关注。

有机半导体材料具有独特的电子结构和光电特性，使其成为光电器件领域的热门研究方向。

本文将探讨有机半导体材料的合成方法以及其在光电器件中的应用，并展望该领域的发展前景。

一、有机半导体材料的合成方法1. 共轭聚合物合成共轭聚合物是有机半导体材料中常用的一类材料。

其合成方法主要包括有机合成化学和高分子合成化学。

有机合成化学是通过有机反应合成单体，再进行聚合反应得到共轭聚合物。

高分子合成化学则是通过聚合物链延长的方法构建共轭聚合物。

这些方法可以合成出具有理想结构和光电性能的共轭聚合物。

2. 小分子有机半导体材料合成小分子有机半导体材料合成方法主要包括有机合成化学和物理化学方法。

例如，通过合成具有特殊结构的芳香有机分子来实现分子内或分子间的电子传输，从而得到高效的有机半导体材料。

物理化学方法包括溶液法、蒸发法和沉积法等，这些方法能够制备出高质量的小分子有机半导体材料。

二、有机半导体材料在光电器件中的应用1. 有机太阳能电池有机太阳能电池是有机半导体材料在光电器件中的重要应用之一。

有机太阳能电池采用有机半导体材料作为光吸收层，通过光电转换将太阳能转化为电能。

有机半导体材料具有高度的光电转换效率和可调制性，能够实现低成本、灵活、轻薄等特点，为太阳能利用提供了新的可能。

2. 有机发光二极管（OLED）有机发光二极管是一种新型的光电器件，其主要利用有机半导体材料的发光特性来实现光的发射。

相比于传统的无机材料，有机发光二极管具有发光效率高、色彩丰富、可弯曲等优点。

具有广泛的应用前景，如平板显示器、手机屏幕等。

3. 有机光电传感器有机光电传感器是一种能够将光信号转化为电信号的光电器件，广泛应用于光电通信、光电测量等领域。

有机半导体材料作为光吸收层具有高单位吸光度和快速载流子传输特性，能够实现高灵敏度、宽光谱响应范围的光电传感器。

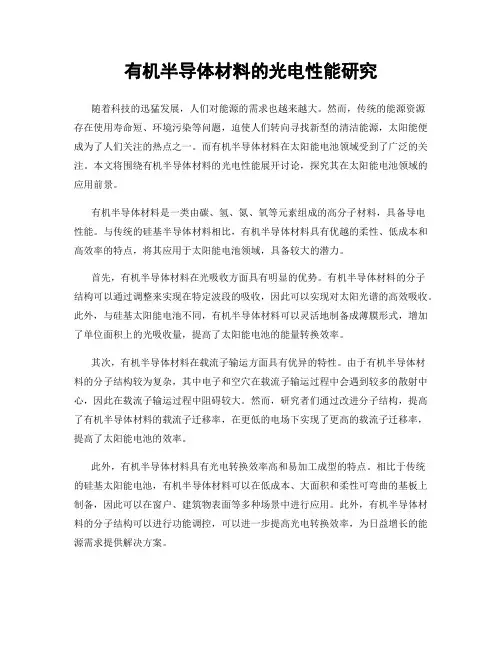

有机半导体材料的光电性能研究随着科技的迅猛发展，人们对能源的需求也越来越大。

然而，传统的能源资源存在使用寿命短、环境污染等问题，迫使人们转向寻找新型的清洁能源，太阳能便成为了人们关注的热点之一。

而有机半导体材料在太阳能电池领域受到了广泛的关注。

本文将围绕有机半导体材料的光电性能展开讨论，探究其在太阳能电池领域的应用前景。

有机半导体材料是一类由碳、氢、氮、氧等元素组成的高分子材料，具备导电性能。

与传统的硅基半导体材料相比，有机半导体材料具有优越的柔性、低成本和高效率的特点，将其应用于太阳能电池领域，具备较大的潜力。

首先，有机半导体材料在光吸收方面具有明显的优势。

有机半导体材料的分子结构可以通过调整来实现在特定波段的吸收，因此可以实现对太阳光谱的高效吸收。

此外，与硅基太阳能电池不同，有机半导体材料可以灵活地制备成薄膜形式，增加了单位面积上的光吸收量，提高了太阳能电池的能量转换效率。

其次，有机半导体材料在载流子输运方面具有优异的特性。

由于有机半导体材料的分子结构较为复杂，其中电子和空穴在载流子输运过程中会遇到较多的散射中心，因此在载流子输运过程中阻碍较大。

然而，研究者们通过改进分子结构，提高了有机半导体材料的载流子迁移率，在更低的电场下实现了更高的载流子迁移率，提高了太阳能电池的效率。

此外，有机半导体材料具有光电转换效率高和易加工成型的特点。

相比于传统的硅基太阳能电池，有机半导体材料可以在低成本、大面积和柔性可弯曲的基板上制备，因此可以在窗户、建筑物表面等多种场景中进行应用。

此外，有机半导体材料的分子结构可以进行功能调控，可以进一步提高光电转换效率，为日益增长的能源需求提供解决方案。

然而，有机半导体材料在应用过程中仍然面临一些挑战。

例如，有机半导体材料的稳定性较差，容易受到空气、湿气和温度等因素的影响。

此外，有机半导体材料的能带结构复杂，光（电）激发态的自旋、荷电分布相互作用等问题仍然需要进一步研究。

新型功能材料的研究进展功能材料，是指具有一定的物理、化学、电子、光学、磁性、生物、机械等特性，能够在特定条件下完成特定功能的材料。

在众多的应用领域中，新型功能材料为各种新一代科技提供了关键性的突破和契机。

随着科技的发展和人类对材料性质的逐渐掌握，新型功能材料的研究也在不断深入，新的突破和发现不断涌现。

一、铁氧体材料的制备和应用铁氧体材料具有高饱和磁感应强度、低磁导率、高电阻率等优良特性，广泛用于计算机、通讯、精密仪器等领域。

随着人们对材料性质的深入了解，铁氧体材料的研究也进一步发展。

例如，近年来发现某些微纳米级的铁氧体颗粒对靶向治疗肿瘤具有能够不被普通药物替代的独特作用。

目前，铁氧体磁性纳米颗粒和低频磁场在磁流体靶向抑制癌细胞方面的应用，是新型功能材料带来的重要突破。

二、新型半导体材料的研究半导体材料因为其在电子、光电、光学等方面的独特特性，在信息科技、光电技术、能源技术等领域得到了广泛的应用。

新型半导体材料的研究成果主要体现在以下几个方面。

第一，新型半导体材料的设计和制备。

例如，经过反复实验和改进，研究者提出了一种基于ZnO和ZnS的超支化PVSK太阳能电池的构想，该构想成功提高了太阳能电池的光电性能。

第二，半导体材料在新兴技术领域的应用。

例如，自旋电子学是自然科学的一个新研究领域，而半导体材料中磁化自旋极化现象的出现，将使半导体材料在该领域应用成为可能。

第三，新型半导体材料的表征和表面物理。

例如，通过表面物理的研究，人们发现半导体材料表面会产生自旋谐振，这将有助于改进电子学产品的性能。

三、新型高分子材料的研究高分子材料是目前制备和使用范围最广泛的一类材料之一，其应用领域十分广泛，包括工程材料、建筑材料、塑料制品、纤维、胶粘剂、涂料等各行各业。

在高分子材料制备方面的研究中，近年来一直受到关注的问题是制备过程中污染问题。

以价廉易得的广谱抗生素四环素为例，人们发现在水溶液中，四环素与聚酰亚胺等高分子材料相结合，具有较好的去除效果。

光电功能材料的研究与应用光电功能材料是指能够对光电信号进行感知、转换、放大等的功能材料，广泛应用于光电通信、光电信息存储、光伏发电、运动传感器等领域。

随着光电信息技术的迅速发展，光电功能材料的研究与应用也日益受到了重视。

第一节：光电功能材料的分类和特性光电功能材料主要可以分为光电转换材料和光电传感材料两类。

光电转换材料包括太阳能电池、LED、荧光粉等，其特性是能够将光能转化成电能或反之；光电传感材料包括压电陶瓷、光纤传感器、压力传感器等，其特性是能够对光电信号进行感知和转换。

这些功能材料的应用范围极广，可应用于通信、汽车、电子、医疗等各个领域。

第二节：光电功能材料的研究进展光电功能材料的研究工作始于20世纪初，经过100多年的发展，已经取得了很多成果。

以太阳能电池为例，目前已有多种太阳能电池技术，如多晶硅太阳能电池、单晶硅太阳能电池、薄膜太阳能电池、染料敏化太阳能电池等，这些太阳能电池技术已实现商业化生产，并广泛应用于太阳能发电、绿色建筑等领域。

另外，随着人们对功耗要求的日益提高，电力行业已经逐步转向节能低功耗的方向。

在这个背景下，LED技术应运而生，LED是一种将电能转化成光能的光电转换材料，具有高效、长寿命、环保等优点，目前已逐步取代传统光源，被广泛应用于照明、汽车、电子等领域。

第三节：光电功能材料的应用案例光电功能材料在日常生活中的应用非常广泛，比如太阳能路灯、LED电视、光纤通信等。

下面以几个典型的案例来介绍光电功能材料的应用。

1、太阳能路灯太阳能路灯是一种利用太阳能光伏技术将太阳能转换成电能进行照明的绿色环保产品。

它不需任何接线，无需外接电源，全天候自给自足。

同时，太阳能路灯还具有高亮度、长寿命、低功耗等优点，可以广泛应用于城市道路、公园、广场等地方。

2、LED电视LED电视是一种用光电转换材料LED作为背光源、液晶屏作为显示屏的高清液晶电视。

相比传统的LCD电视，LED电视具有更高的亮度、对比度和色彩还原度，同时功耗也更低，因此受到越来越多消费者的青睐。

先进光电功能材料的研究与应用随着科技的不断发展，光电功能材料越来越受到人们的关注和应用。

先进光电功能材料是一类能够转化光能为电能或其他形式的能量的材料，具有广泛的应用前景。

本文将重点介绍先进光电功能材料的研究进展和应用领域。

一、先进光电功能材料的研究进展先进光电功能材料的研究涉及材料的合成、结构调控和物性研究等多个方面。

主要的研究方法包括化学合成、物理制备等。

近年来，有许多新型光电功能材料被成功合成，例如钙钛矿材料、近红外吸收材料等。

钙钛矿材料具有优异的光电转换性能，其具备高功率密度、高转化效率和长寿命特性，因此在太阳能电池等能源器件中得到了广泛的应用。

近红外吸收材料则能有效地吸收近红外光谱范围内的光线，并将其转化为电能。

这类材料在生物医学和光电子器件中都有着重要的应用。

此外，还有一些新型光电功能材料的研究也取得了突破性进展。

例如发光材料的研究，其具备可调控的发射光谱和光稳定性，可以在显示技术、照明领域等方面发挥重要作用。

以及柔性光电功能材料的研究，这类材料具有高弯曲性和可拉伸性，可以应用于柔性显示器、柔性传感器等领域。

二、先进光电功能材料的应用领域先进光电功能材料具有广泛的应用前景，主要包括以下几个方面：1. 太阳能电池由于光电功能材料的优异性能，特别是钙钛矿材料的光电转换效率突破了传统太阳能电池的极限，太阳能电池在绿色能源中得到了广泛的应用。

光电功能材料在太阳能电池中的应用使得太阳能转化效率大幅提高，有望成为未来可再生能源发展的重要支撑。

2. 光电子器件先进光电功能材料在光电子器件中也有重要的应用，如发光二极管（LED）、激光器、光伏器件等。

这些器件在通信、信息显示、照明等领域发挥着重要作用。

利用光电功能材料的特殊性能可以实现高亮度、高效率的光电子器件，推动光电子技术的快速发展。

3. 生物医学近红外吸收材料在生物医学中应用广泛，如光热疗法、纳米粒子治疗、近红外成像等。

通过控制光电功能材料的光谱特性，可以将近红外光线精确地转化为热能，实现癌症治疗、细胞捕获等医学应用。

光电功能材料的应用研究在当今科技迅猛发展的时代，光电功能材料的应用越来越受到重视。

它的研发和应用可以极大地推动科技的进步和社会的发展。

本文将从光电功能材料的定义、种类、应用及未来发展等方面进行探讨。

一、光电功能材料的定义光电功能材料是一类能够实现光与电互相转换的特殊材料，它们具有结构独特、性能优良的特点。

它们可以通过光能激发产生电流，也可以通过电流激发辐射出光线。

常见的光电功能材料包括聚合物、半导体、金属、玻璃、陶瓷等材料。

二、光电功能材料的种类1.光电导材料光电导材料是指能够将光能转化为电信号的材料。

它们通常用于光电器件中，如光电二极管和太阳电池等。

常见的光电导材料有硅、锗、铟胆石等。

2.光电发光材料光电发光材料是指能够通过施加电灯而产生可见光的材料。

它们常用于LED等发光器件中，其发光亮度和效率显著高于传统的发光器件。

常见的光电发光材料有氮化铟、氮化镓、氮化铝等。

3.光电存储材料光电存储材料是指能够储存光信号并将其转化为电信号的材料。

它们通常被用于数据存储器件和光学计算器中。

常见的光电存储材料有光致变色材料、非晶材料等。

三、光电功能材料的应用1.光电能源光电材料可以被用于制造太阳能电池等光电转换器件，将可再生能源转化为电能。

通过优化光电功能材料的性能，可以提高光电设备的能源利用效率，降低制造成本，实现更加环保和可持续的能源利用。

2.光电信息光电材料可以用于制造各种传感器、激光、LED等光电器件。

此外，利用光电存储材料可以实现快速、高效、稳定的数据储存和传输。

光电信息技术已经广泛应用于通讯、计算机、汽车等领域中。

3.光电医疗光电医疗是一种新兴的医疗技术，它利用光电功能材料制造的设备，对人体进行治疗。

例如，利用光电导材料制造的光疗性质的医疗仪器就可以用于癌症、皮肤疾病、痛风等疾病的治疗。

四、光电功能材料的未来发展光电功能材料的未来发展方向主要包括以下几个方面：1.优化材料性能未来的光电功能材料必须具有高转化效率、高稳定性、低能量损耗等优良特性。

半导体材料及器件的研究进展随着半导体技术的不断发展，半导体材料及器件的研究进展也越来越受到人们的关注。

半导体材料的性能决定了半导体器件的性能，因此半导体材料研究的重要性不言而喻。

本文将从半导体材料的分类、半导体器件的基本原理、半导体材料在器件中的应用以及半导体材料的未来发展等方面进行探讨。

一、半导体材料的分类根据带隙宽度的不同，半导体材料可以分为直接带隙半导体和间接带隙半导体。

直接带隙半导体的带隙宽度小于2eV，如GaAs、InP等；而间接带隙半导体的带隙宽度大于2eV，如Si、Ge等。

此外，半导体材料还可以分为单质半导体、化合物半导体和杂化半导体。

单质半导体主要有硅、锗等，其电子和空穴主要由自由电子和自由空穴构成；化合物半导体由几种不同原子构成，如GaAs、InP等；而杂化半导体则是由单质半导体和化合物半导体组成的。

二、半导体器件的基本原理半导体器件是利用半导体材料具有的导电性能制成的电子器件，其基本原理是利用PN结的形成实现电流的控制。

PN结是由P型半导体和N型半导体组成的，当P型半导体与N型半导体接触时，两者之间会形成电势差，形成了PN结。

当PN结两侧加上外加电压时，电荷会在PN结处反向扩散，形成正向电流和反向电流。

半导体器件的基本类型有二极管和晶体管。

二极管是一种只能传导正向电流的器件，其主要由PN结构成，通常用于稳压和整流等电路中；晶体管则是一种可以放大电流的器件，主要由三个不同掺杂的半导体单元构成。

三、半导体材料在器件中的应用半导体材料具有优良的电性能和光电性能，在电子器件、光电器件以及太阳能电池等方面都有广泛的应用。

例如，在光电器件中，化合物半导体材料被广泛应用于光电发光和激光器等领域；在太阳能电池中，砷化镓等化合物半导体材料表现出了极高的光电转化效率。

四、半导体材料的未来发展随着科学技术的不断进步，人们对半导体材料的要求也越来越高。

未来，半导体材料的发展方向主要有以下几个方面：1.高性能化：为了满足更高效、更稳定、更快速的操作，半导体材料的性能需要不断地提高。

光电功能材料的研究和发展趋势随着科技的迅猛发展，光电功能材料已经成为了一个备受关注的领域。

这类材料可以在光照下发生电学、光学或磁学的反应，具有很多重要的应用。

因此，科学家们在不断地研究这些材料，以推动人类社会的进步。

本文将会讨论光电功能材料的研究和发展趋势，以及有关的应用和未来发展的可能。

一、基础研究在研究光电功能材料的领域中，基础研究是至关重要的。

不同类型的光电功能材料，其设计和制备过程都不尽相同，因此研究人员需要不断地深入探究这些材料的物理、化学和电子特性，以确保这些材料能够被成功地应用于不同的领域。

例如，用于太阳能电池的光电功能材料需要具有较高的电导率和有效的光吸收性能，而具有磁性的光电功能材料需要在激发后能够产生可观察的磁效应。

基础研究不仅有助于发现新的光电功能材料，也可以优化现有的材料性质并提高其应用的效率和可靠性。

二、光电功能材料的应用领域光电功能材料广泛应用于各个领域，如太阳能电池、LED照明、光通信、生物医学和光电器件等。

其中，太阳能电池是光电功能材料最为重要的应用之一。

太阳能电池的核心是半导体材料，在光照下，半导体中的光子将被吸收，形成电子空穴对，从而产生电流。

因此，光电功能材料的质量和性能对太阳能电池的转化效率有着至关重要的影响。

目前，市面上已经有了许多不同种类的太阳能电池，如硅基太阳能电池、钙钛矿太阳能电池等，其中许多都需要光电功能材料的支持。

三、未来的发展趋势随着市场需求的增加，光电功能材料的研究和应用也在不断地发展。

目前，人们正在追求具有更高光电转换效率的材料，并尝试开发新型的材料结构和制备方法。

此外，研究人员也在探索新的应用领域，例如微波、红外线和THz波段应用。

关于未来的发展趋势，以下两个方面可能值得关注：（1）复合材料的开发复合材料通常是由两种或多种不同材料组合而成的新型材料。

它们通常具有比其原始材料更好的性能，例如强度提高、重量减轻和热稳定性改善等。

因此，通过探索不同材料之间的相互作用，研究人员可以开发出更高效的光电功能材料。

新型光电功能材料的研究与应用近年来，新材料的研究和应用已经成为国际科技竞赛的热门话题。

新型光电功能材料是一类重要的材料，其具有许多功能，如光电转换、光电控制和光伏发电等。

这些功能使得这些材料在能源、电子、通信等领域拥有广泛的应用前景。

本文将对新型光电功能材料的研究与应用进行介绍和评述。

一、新型光电功能材料种类新型光电功能材料包括多种种类，如半导体材料、金属纳米材料、量子点材料等。

其中，半导体材料是最为常见的一种，其具有电子和空穴导电的特性，可用于太阳能电池、激光器、LED照明等领域。

金属纳米材料由于其表面等离子体增强和局域表面等离子体固化的催化性能，被广泛应用于表面增强拉曼光谱(SERS)、生物传感器等领域。

量子点材料则具有尺寸效应和量子效应，可用于荧光探针、生物探测、光电导器件等领域。

二、新型光电功能材料的研究进展在新型光电功能材料的研究中，科学家们主要是关注其合成、组装以及应用性能等方面。

合成方面，主要利用化学合成、物理气相沉积、溶液沉积等方法制备材料。

组装方面，主要是通过自组装、水热法、电化学沉积等方法将单个材料组装成为功能复合材料。

应用方面，则是将这些复合材料应用于太阳能电池、传感器、光电池等领域。

在半导体材料方面，硅基材料一直是主流材料。

但其缺点是价格昂贵、生产难度大、生产过程中的环境污染等问题。

因此，研究人员开始发掘其它半导体材料的潜力，如钙钛矿材料、有机-无机杂化材料等。

钙钛矿材料由于易于合成、成本低，现已被广泛应用于太阳能电池领域。

有机-无机杂化材料则综合了有机和无机物质的优势，其所具有的光电转换、光电控制等性能使其在电子器件、传感器等领域有着较广泛的应用。

在金属纳米材料方面，贵金属纳米材料具有高度的表面等离子体增强效应，因此应用获得较大发展。

但贵金属纳米材料硬度较小，不够稳定，不利于应用于实际生产。

因此，近年来研究人员开始大力发展非贵金属纳米材料。

例如，银、铜等金属材料就成为了新的纳米催化剂材料，得到了广泛应用。

半导体光电探测器的研究与发展半导体光电探测器，是一种将光电转换原理应用于电子学领域的关键技术。

它能够将输入的光信号转换为电信号，并且在光信息的处理、传输、检测、控制等多方面具有重要的作用。

随着信息技术的不断进步，半导体光电探测器也越来越受到关注和研究。

一、半导体光电探测器的原理和分类半导体光电探测器的核心部分是光敏器件。

一般来说，光敏器件是通过半导体材料制备而成的。

当光照射在半导体材料上时，可以激发出其中的电子，在电场的作用下形成电流，从而实现光与电的转换。

目前，半导体光电探测器主要根据其光电转换原理，可以分为以下几类：1. 光电二极管（Photodiode）光电二极管是一种最常见的半导体光电探测器。

它是通过把半导体材料的P区和N区直接接触而成的。

当光照射在P、N结处时，会产生光生载流子，并形成电流。

光电二极管的特点在于它的响应速度比较快，而且能够进行强光干扰抑制。

2. 光电倍增管（Photomultiplier Tube）光电倍增管是一种基于近代电子技术的高灵敏度光电探测器。

它主要是通过连续的倍增过程来实现信号的放大，从而提高探测器灵敏度。

光电倍增管的特点在于它具有极高的增益，能够探测到极微弱的光信号。

3. APD（Avalanche Photodiode）APD又称雪崩光电二极管，是一种基于雪崩放大效应的半导体光电探测器。

其制备方法同样也是在P区和N区之间直接接触。

当光照射在器件中时，电子和正空穴会因为电场的作用而产生加速和碰撞，最终引发更多的载流子，从而实现信号的放大。

二、半导体光电探测器在应用领域中的应用半导体光电探测器主要被应用在光通信、激光雷达、医学影像、空间探测等多个领域中。

以下是半导体光电探测器在不同领域的应用：1. 光通信随着信息时代的到来，人们对于通讯速度的要求也越来越高。

在光通信中，半导体光电探测器可以将光信号转化为电信号，从而实现信息传输。

同时，它还可以实现光网络中的光双工作用，这在现代光通信中是非常重要和不可或缺的。

半导体光电子器件的研究现状及应用前景近年来，半导体光电子器件的研究受到了广泛的关注，其在信息通信、能源光伏等领域的应用前景十分广阔。

本文将从研究现状和应用前景两个方面来探讨半导体光电子器件的发展趋势。

一、研究现状半导体光电子器件是将半导体材料和光电子学原理结合起来的一种器件，其主要包括光电二极管、光电晶体管、光伏电池等。

目前，半导体光电子器件的研究主要集中在以下方面：1. 新型半导体材料的研发半导体光电子器件的制造离不开半导体材料，而目前使用的传统材料如硅、锗等已无法满足市场需求。

因此，研究人员正在寻求新型半导体材料，如铟磷化镓、碳化硅等，这些材料具有更高的导电性、光吸收能力和稳定性。

2. 结构优化和性能改善针对目前光电子器件中存在的性能问题，研究人员正在通过结构优化和性能改善来提高器件的效率和稳定性。

例如，通过纳米结构设计和表面修饰来增强光伏电池的光吸收能力和电荷传输效率。

3. 多功能器件的研发半导体光电子器件不仅在信息通信和能源光伏领域有广泛应用，还可以在光电子传感、生命科学等领域发挥重要作用。

因此，研究人员正在研发多功能的光电子器件，如光可调节的生物传感器、光电子晶体管等。

二、应用前景半导体光电子器件具有广泛的应用前景，其主要应用领域包括信息通信、能源光伏、生命科学和光电子传感等。

1. 信息通信领域随着信息技术的不断发展，人们对通信技术的需求也越来越高。

而半导体光电子器件在光通信、激光雷达等方面具有广泛的应用，如光电转换器、光放大器等。

2. 能源光伏领域能源短缺和环境污染问题已成为全球关注的焦点，而光伏技术可以有效地解决这些问题。

半导体光电子器件作为光伏发电的核心部件，其应用非常广泛，如太阳能电池板、太阳能热水器等。

3. 生命科学领域半导体光电子器件在生命科学领域的应用主要涉及到光电传感和成像技术，如光学显微镜、荧光检测仪等。

这些器件可以在医学、生物学等方面得到广泛应用，如生物样品的成像、影像导航、细胞观察等。
