倒置显微镜XDS-220

研究级倒置荧光显微镜参数★1.主机：整机德国原装进口★1.1T型一体化机身，防震机座，稳定结构，可作明场、相差、100W荧光、数字成像，可扩展浮雕相衬、暗视野、DIC、多人共览等观察1.2 光学系统：无限远校正光学系统1.3 具有明场, 相差，荧光、图像工作站功能1.4 放大倍数100x-400x1.5 三目观察镜筒：人机工程学宽视野镜筒0：100及100：0分光★1.6 LED透射照明：亮度相当于100W卤素灯，色温恒定，节能，无热效应，使用寿命15年以上★1.7调焦：粗微调同轴调节，微调每转2mm，最小精度1um1.8 载物台：XY移动载物台，移动范围128 x 83 mm1.9万能标本夹，可使用各种培养皿/玻片2.光学部件：★2.1超长工作距离平场消色差相差荧光物镜：4X，N.A. 0.1；10X，N.A. 0.25, W.D. 17.6 mm；20X，N.A. 0.35, W.D. 6.9 mm；40X，N.A. 0.55, W.D. 3.3mm；★2.2目镜：10X宽视野目镜，视野数为22mm，双目屈光度可调★2.3多功能高度可调聚光镜：数值孔径0.3，工作距离80mm★2.4聚光镜高度可调3.荧光附件：3.1 100W荧光照明，强度可调3.2 100W长寿命高压汞灯，寿命大于200小时★3.3荧光虑块放漂移系统，保证多色荧光精准叠加★3.4激发块：蓝色、绿色、紫外4.荧光数码成像工作站参数（两套）：★4.1 2/3英寸彩色制冷数字CCD芯片★4.2制冷性能：低于环境温度20度★4.3 500万物理像素，★4.4 1100万最大输出像素★4.5电脑全屏预览18桢/秒4.6 中文操作软件★4.7自带拍摄、测量、处理及标注软件★4.8荧光拍摄叠加软件及荧光浓度分析功能，数据可导入EXCEL表格4.9 可扩展多种高级科学分析软件★4.10 PCI卡数据传输★4.11摄像头、操作软件与显微镜同一品牌，一体化设计,知名品牌打印机电脑4.12 原装0.7倍C型视频接口5.售后服务★5.1河南有厂家工程师常驻，并提供联系电话★5.2 售后服务有400电话支持★5.3 售后服务需要通过ISO认证政府采购进口产品专家论证意见。

包一：01研究级正置显微镜、02倒置显微镜、03倒置荧光显微镜技术参数01、研究级正置显微镜技术参数用途：可观察普通染色的切片，用于研究工作。

1．工作条件1.1在电源220V（ 10%）/50Hz、气温-5℃～40℃和相对湿度85%以下的环境条件下运行。

1.2配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1研究级正置显微镜2.1.1研究级正置显微镜，可作明场的观察*2.1.2光学系统：UIS2无限远校正光学系统，齐焦距离必须为国际标准45mm2.1.3调焦：载物台垂直运动方式距离不小于25mm，带聚焦粗调上限停止位置，粗调旋钮扭矩可调，最小微调刻度单位≤1微米2.1.4观察镜筒：宽视野三目镜筒，倾角为30°*2.1.5照明装置：内装式透射光柯勒照明器，6V30W卤素灯，光量预调开关，光强度发光二极管指示灯，日光平衡滤色片*2.1.6物镜：平场消色差物镜4X（N.A.≥0.1，W.D.≥18.5）10X（N.A.≥0.25，W.D.≥10.6）20X（N.A.≥0.4，W.D.≥1.2spring）40X（N.A.≥0.65，W.D.≥0.6spring）100X（N.A.≥ 1.25，W.D.≥0.15spring）2.1.7载物台：右手低位置同轴驱动选钮的高抗磨损性陶瓷覆盖层载物台。

*2.1.8目镜：10X宽视野目镜，视野数≥22；*2.1.9物镜转换器：≥5孔物镜转换器*2.1.10聚光镜：摇摆式聚光镜，N.A.≥0.902、倒置显微镜技术参数用途：普通培养瓶、培养皿中活细胞观察。

1、工作条件1.1在电源220V（±10%）/50Hz、气温-5℃～40℃和相对湿度85%的环境条件下运行。

2、主要技术指标2.1倒置相差显微镜*2.1.1光学系统：UIS2无限远校正光学系统，齐焦距离为国际标准45mm。

2.1.2调焦：通过物镜转盘的上下移动进行调焦（载物台高度固定）。

蔡司倒置生物显微镜安全操作及保养规程一. 前言倒置生物显微镜是一种主要用于细胞培养和显微解剖的显微镜，具备生物学样本的观察、细胞和组织培养、细胞成像等功能。

蔡司是倒置生物显微镜的厂商之一，该显微镜以其精准、稳定的成像效果和出色的可调性而著称。

操作蔡司倒置生物显微镜时，应注意安全操作及保养规程，以确保使用的安全性和设备的寿命。

二. 安全操作规程1. 操作前准备在使用蔡司倒置生物显微镜之前，应该做好以下准备：•仔细检查显微镜是否还具备安全使用的条件；•检查电源、插头、开关是否正常工作；•清理和消毒显微镜及其配件，确保它们处于良好的清洁状态；•在操作之前，应阅读显微镜的使用说明，了解显微镜的基本操作安全规程。

2. 操作过程中的注意事项操作蔡司倒置生物显微镜的过程中，应注意以下事项：•不要使用划痕或有损伤的玻璃片或载玻片；•不要碰触镜头表面，以免污染或损坏镜头；•不要在显微镜上放置任何饮品或食品；•操作显微镜时，应使用专门的显微镜操作器或手柄，避免操作不当造成设备损坏或人员伤害；•当镜头朝下时，保护样品不受指甲等锋利物刮伤。

3. 操作后的注意事项使用完蔡司倒置生物显微镜后，应注意以下事项：•切断电源并拔掉插头；•清理并消毒镜头和配件；•及时处理任何瑕疵或损坏；•通过仪器操作软件正常关闭系统。

三. 设备保养规程蔡司倒置生物显微镜使用寿命长，但需要进行正确的保养和维修，才能保证设备的可靠性和稳定性。

1. 设备清洁日常使用后，应随时对显微镜和配件进行清洁和消毒，保持它们的清洁状态。

使用60％-75％的无水酒精或中性清洁剂，涂布在干净的棉布上，擦拭显微镜表面和配件，以保持镜头和配件干净，避免灰尘污染镜头，影响成像质量。

2. 镜头护理使用蔡司倒置生物显微镜的过程中，镜头可能会有一些误刮或者棉纱残留在表面上等问题。

如果直接用纸巾或者手指去擦拭，会很容易将表面镀层摩损或者刮伤，影响成像质量。

护理镜头应采用专业的护理方法和设备。

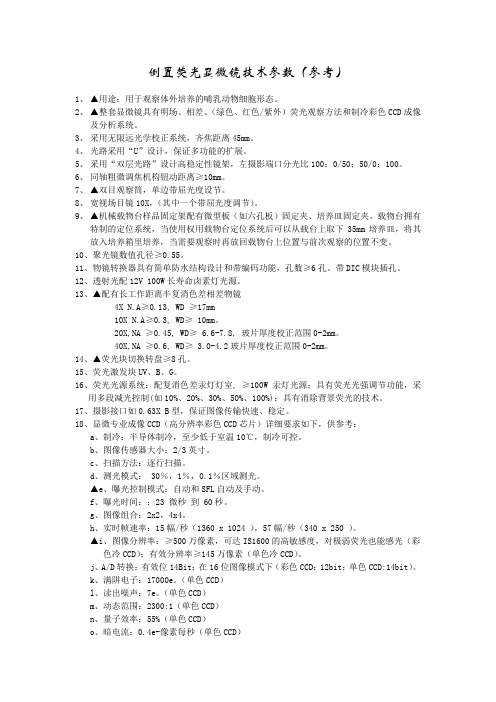

倒置荧光显微镜技术参数（参考）1、▲用途：用于观察体外培养的哺乳动物细胞形态。

2、▲整套显微镜具有明场、相差、（绿色、红色/紫外）荧光观察方法和制冷彩色CCD成像及分析系统。

3、采用无限远光学校正系统，齐焦距离45mm。

4、光路采用“U”设计，保证多功能的扩展。

5、采用“双层光路”设计高稳定性镜架，左摄影端口分光比100：0/50；50/0：100。

6、同轴粗微调焦机构钮动距离≥10mm。

7、▲双目观察筒，单边带屈光度设节。

8、宽视场目镜10X，（其中一个带屈光度调节）。

9、▲机械载物台样品固定架配有微型板（如六孔板）固定夹、培养皿固定夹。

载物台拥有特制的定位系统，当使用权用载物台定位系统后可以从载台上取下35mm培养皿，将其放入培养箱里培养，当需要观察时再放回载物台上位置与前次观察的位置不变。

10、聚光镜数值孔径≥0.55。

11、物镜转换器具有简单防水结构设计和带编码功能，孔数≥6孔。

带DIC模块插孔。

12、透射光配12V 100W长寿命卤素灯光源。

13、▲配有长工作距离半复消色差相差物镜4X N.A≥0.13, WD ≥17mm10X N.A≥0.3, WD≥ 10mm。

20X,NA ≥0.45, WD≥ 6.6-7.8, 玻片厚度校正范围0-2mm。

40X,NA ≥0.6, WD≥ 3.0-4.2玻片厚度校正范围0-2mm。

14、▲荧光块切换转盘≥8孔。

15、荧光激发块UV、B、G。

16、荧光光源系统：配复消色差汞灯灯室,≥100W汞灯光源；具有荧光光强调节功能，采用多段减光控制(如10%、20%、30%、50%、100%)；具有消除背景荧光的技术。

17、摄影接口如0.63X B型，保证图像传输快速、稳定。

18、显微专业成像CCD（高分辨率彩色CCD芯片）详细要求如下，供参考：a、制冷：半导体制冷，至少低于室温10℃，制冷可控。

b、图像传感器大小：2/3英寸。

c、扫描方法：逐行扫描。

d、测光模式： 30％，1％，0.1％区域测光。

倒置显微镜1. 工作条件1.1 电力供应：220 V (±10%)单相, 50Hz (±10%)，要求配备能够适合中国地区用户的稳压电源和断电保护设备。

1.2 工作温度范围：10-35︒C。

1.3 相对湿度：30 ︒C时<60%。

1.4 仪器运行的持久性：可连续运行。

2．设备用途：用于细胞明场及荧光观察拍摄。

3. 技术规格3.1、研究级倒置显微镜2台3.1.1、显微镜镜体，U型光路，带6孔物镜转盘*3.1.2、光学系统：无限远校正光学系统，齐焦距离≤45mm3.1.3、透射光照明装置：100W卤素光源3.1.4、聚光镜：NA≥0.3，WD≥73mm3.1.5、物镜万能平场半复消色差相差物镜10X，N.A.≥0.3长工作距离平场半复消色差相差物镜20X，N.A.≥0.45长工作距离能平场半复消色差相差物镜40X，N.A.≥0.6万能平场半复消色差物镜20X，N.A.≥0.5万能平场半复消色差物镜40X，N.A.≥0.753.1.6、反射荧光系统3.1.6.1 激发块转盘：编码型激发块转盘≥8孔位，无需拆卸可更换激发块，内置光闸，防水设计；3.1.6.2 荧光激发块：适合与DAPI、GFP、RFP、mCherry、CY53.2、图像采集装置2台*3.2.1、制冷型彩色、单色双芯片同轴光路设计, 图像采集时无需切换光路, 实现同一视场明场高分辨真彩色、高灵敏单色荧光拍摄图像XY坐标一致。

*3.2.2、芯片规格：彩色芯片：图像分辨率≥ 4000x3000单色芯片：图像分辨率≥ 1300x1000，光电转换效率：≥55%（600nm处）3.2.3、彩色图像调焦采集速度：≥15幅/秒@14bit (1360 X 1024, 1X1 binning）荧光图像调焦采集速度：≥7幅/秒@14bit (1360 X 1024, 1X1 binning）3.2.4、暗电流：≤ 0.4e-/像素/秒（室温下）3.2.5、图形工作站：带WIN 7以上操作系统，满足硬件及分析要求3.2.6、系统控制/分析软件：与显微镜同品牌，可以进行图形优化及数据分析。

倒置荧光显微镜使用方法(一)倒置荧光显微镜使用方法简介倒置荧光显微镜是一种常用于细胞、组织等生物样品观察的显微镜。

其特点是将物镜和光源的位置倒置，使得观察样品更加方便。

下面将介绍几种常见的倒置荧光显微镜使用方法。

方法一：样品准备1.在无菌条件下，将生物样品移植到培养皿或载玻片中。

2.样品可以是活细胞，也可以是固定的组织切片等。

3.如果需要染色，可以根据实验需求选择适当的荧光染料。

方法二：显微镜设置1.将倒置显微镜放在实验台上，并确保显微镜的稳定性。

2.打开显微镜电源，待显微镜系统启动后进行下一步操作。

3.调整光源，使得荧光光源均匀而明亮。

4.根据实验需求选择适当的滤光片，用于选择荧光发射波长。

方法三：样品装载1.将培养皿或载玻片放置在显微镜的样品台上。

2.使用目镜观察样品并调整焦距，确保样品清晰可见。

3.根据样品大小和形状进行显微镜调焦，以获得最佳的观察效果。

4.确保样品和显微镜的镜头之间没有空气或污染物，以避免影响观察结果。

方法四：荧光观察1.使用目镜观察样品后，可以使用显微镜的荧光通道进行观察。

2.打开荧光激发光源，调整光强度适当，避免过度曝光或低信号。

3.使用适当的荧光滤光片，选择要观察的荧光波长范围。

4.使用气体扩散器或其他方法降低样品温度，以减少荧光褪色和光损伤。

方法五：图像处理与分析1.使用相机或图像采集系统，记录荧光显微镜观察的图像。

2.可以使用图像处理软件进行曝光、对比度、亮度等调整，以优化图像质量。

3.利用图像分析软件进行细胞大小、数量、定量荧光信号等参数的测量和分析。

方法六：清洁与维护1.每次使用完成后，及时关闭荧光光源和显微镜电源。

2.用干净的纸巾或棉签轻轻擦拭显微镜的镜头和其他表面。

3.定期检查显微镜的各个部件，如镜头、滤光片、光源等，若有问题及时修理或更换。

以上是倒置荧光显微镜的使用方法，希望对您的实验有所帮助。

请根据实际需求进行调整和适配，并注意实验的安全性和准确性。

GC58-XDS-500倒置荧光显微镜详细介绍
一、仪器的主要用途和特点
GC58-XDS-500倒置荧光显微镜是由倒置显微镜和落射荧光显微镜组成。

仪器配有长工作距离平场消色差物镜、大视野目镜、双目观察，倒置显微镜还配有特长或超长工作距离聚光镜，同时配有相衬装置及长工作距离平场相衬物镜，倒置显微镜具有在培养瓶或培养皿内进行显微观察的特点,可以观察不经染色的透明活体; 落射荧光显微适用于荧光显微术。

该仪器特别适用于对活体细胞和组织、流质、沉淀物等进行显微研究，是生物学，细胞学，肿瘤学，遗传学，免疫学等研究工作的理想仪器。

可供科研、高校、医疗、防疫和农牧等部门使用。

GC58-XDS-500C电脑型倒置显微镜是将精锐的光学显微镜技术、先进的光电转换技术、尖端的计算机成像技术完美地结合在一起而开发研制成功的一项高科技产品。

既可人工观察显微图像,又可以在计算机显示器上很方便地适时观察显微图像，并可随时捕捉记录观察图片,从而对观察图像进行分析,处理等,还可以保存或打印出高像素图像照片。

二、仪器的主要技术指标。

从眼前做起从眼前做起地电1. 用途XDS系列实验室倒置生物显微镜配备有特殊设计的长工作距离平场消色差物镜、长工作距离聚光镜和相衬装置，采用倒置式结构，因而特别适合于附着在培养皿底或悬浮在培养基中的活体观察，是细胞培养、组织培养及微生物研究的必备仪器，在水质鉴定、食品检验、化学反应沉淀物和晶体结构分析等工作中亦可发挥巨大作用，可广泛应用于生物医学、环境保护、工农业生产、教学、科研等诸多行业和部门。

2.规格2.1 物镜标记类别放大倍数数值孔径(N.A.)工作距离(mm)盖玻片厚度(mm)备注LWD PLAN 10/0.25LWD PLAN 25/0.40 LWD PLAN 40/0.60 长距平场消色差10⨯25⨯40⨯0.250.400.607.9531.5LWD PLAN ph 10/0.25 LWD PLAN ph 25/0.40 LWD PLAN ph 40/0.60 长距平场消色差负相衬10⨯25⨯40⨯0.250.400.607.9531.5 绿色标志2.2 目镜标记类别放大倍数焦距(mm) 视场直径(mm)附注WF10⨯广角目镜10⨯25 φ20（图一）XDS-1B型外形图（图二）XDS-1A型外形图4 使用（图四）主机底座图（图五）托臂板安装图4 使用（图七）双目镜组4.5 双手握左右目镜筒（7-2）相对转动，可在55-75mm范围内调整双目瞳距与观察者瞳距一致（双像重合）。

（图九）相衬装置4.10 相衬观察4.10.1对XDS-1型4.10.1.1 将环板片（9-1）插入聚光镜相应插孔中。

4.10.1.2 孔径光栏开至最大。

4.10.1.3 相应放大倍数的相衬物镜置入光路。

4.10.1.4 在一个目镜筒中换用对中目镜观察，调节对中目镜的视度调节圈（9-2），并稍调节聚光镜升降手轮，使环板上的亮圈和相板上的暗环成像同时清晰。

4.10.1.5 转动环板座调节螺钉（８-１１），使环板和相板的中心重合。

倒置荧光显微镜技术参数用途：可观察细胞培养，用于研究工作。

1．工作条件1.1 适于在气温为摄氏-40℃～＋50℃的环境条件下运输和贮存，在电源220V（ 10%）/50Hz、气温摄氏-5℃～40℃和相对湿度85%的环境条件下运行。

1.2 配置符合中国有关标准要求的插头，或提供适当的转换插座。

2．主要技术指标2.1 研究级倒置显微镜2.1.1 显微镜镜体，优先选择U型光路2.1.1.1 物镜转换器：6孔式物镜转换器2.1.1.2 光学系统：无限远校正光学系统，齐焦距离≤45mm2.1.2 透射光照明装置2.1.2.1 100W卤素灯透射光照明装置，视场可变光阑可调2.1.3 聚光镜：超长工作距离聚光镜：4孔转盘，孔径光阑可调，N.A.0.3 W.D.73mm2.1.4 物镜2.1.4.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D. 17.0mm）2.1.4.2 平场消色差相差物镜10X（N.A.0.25, W.D. 10mm）2.1.4.3 长工作距离消色差相差物镜20X（N.A.0.40, W.D.3.2mm）2.1.4.4 长工作距离消色差相差物镜40X（N.A.0.55, W.D. 2.2mm）2.1.5 反射荧光系统*2.1.5.1 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式滤色镜盒2.1.5.2 荧光激发块：蓝色（B）、绿色（G）、紫外（U）2.1.5.3 光源：备有带聚光透镜和超高压汞灯变压器的100W超高压汞灯2.2 高分辨率显微专用数码相机*2.2.1 像素：≥1728万像素2.2.2 制冷系统：低于环境温度10度*2.2.3 测光方式：可达0.1%2.2.4 图像采集速度：≥15 幅/秒（1360 X 1024）2.2.5 提供2x2、4x4的像素混合模式（binning）2.2.6 图像传输速度：3秒（最高分辨率）注：*表示为重要的必须满足指标。

倒置荧光显微镜技术参数数量：1台/套技术参数：1 研究级倒置荧光相差显微镜1.1 显微镜镜体新型双层结构镜体1.1.1 物镜转换器：6孔编码型物镜转换器，带防水槽设计1.1.2 聚焦机构：备有聚焦机构同轴粗、微调旋钮（最小微调刻度单位：1μm），行程10mm，粗调旋钮扭矩可调，备有上限调节1.1.4 光学系统：UIS2无限远校正光学系统1.2 透射光照明装置100W卤素灯透射光照明装置，视场可变光阑可调，带聚光镜高度限位器，外置电源供应器1.3 观察镜筒：双目观察筒，瞳距可在50-76mm范围内进行调节，视场直径为221.4 载物台：行程为114 × 75mm，载物台限位机构，方便标本重定位。

可选配适合多种器皿的适配器。

1.5 聚光镜：长工作距离聚光镜：5孔转盘，孔径光阑可调，N.A.0.55 W.D.27mm1.6 相衬滑座：相衬环板：4×、10×、20×、40x1.7 物镜1.7.1 万能平场半复消色差相差物镜4X（N.A.0.13, W.D.17mm）1.7.2 平场半复消色差相差物镜10X（N.A.0.3, W.D.10mm）1.7.3 长工作距离平场半复消色差相差物镜20X（N.A.0.45, W.D. 6.6-7.8）1.7.4 长工作距离万能平场半复消色差相差物镜40X（N.A.0.6, W.D.3.0- 4.2mm cc0-2）1.8 目镜：高眼点目镜，10×，视场直径：221.9 反射荧光系统1.9.1 荧光照明装置：备有视场可变光阑，滤光片插板1.9.2 荧光滤色镜盒：备有可装入8个滤色镜立体镜套的转盘式编码型滤色镜盒，内装光闸1.9.3 荧光激发块：紫外（U）、蓝色（B）、绿色（G）1.9.4 光源：长寿命荧光光源 130W,2000小时，5档光强可调节。

2.高分辨率成像分析系统(双CCD芯片)2.1. 彩色CCD2.1.1 像素：1260万像素（分辨率：4080 X 3072）2.1.2 芯片尺寸：2/3英寸2.1.3 制冷温度：-10℃2.1. 4 测光模式：100%/30%/1%/0.1%2.1.5 拍摄速度：4080*3072≤4s，1360*1024≤0.3s2.2. 黑白CCD2.2.1 像素：145万像素（分辨率：1360 X 1024）2.2.2 芯片尺寸：2/3英寸2.2.3 制冷温度：-10℃2.2.4 满井电子容量：16000e-(Gain 0.5x)2.2.5 读出噪声：7e-2.2.6 暗噪声：0.4 e-/pixel/s(TA=25degree C)3．成像分析软件3.1、和显微镜及CCD 系统为同一生产厂家3.2、视图：多通道图像叠加、多图像并排比较、动态图像回放、多维图像并列显示3.3、图像获取：单幅图像采集、动态图像采集、时间序列图像获取，白平衡、黑平衡设置，超级荧光模式。
