IEEE802.3at标准定义的供电电压1. 前言IEEE802.3at标准是一项关于供电设备(PD)和供电设备(PSE)之间通信和供电的国际标准。
其中，定义了供电设备(PD)所需的供电电压，是网络设备供电领域的重要标准之一。
2. 供电电压的定义供电电压指的是供电设备(PSE)向供电设备(PD)提供的电压。
根据IEEE802.3at标准，供电电压范围为44V至57V，其设计初衷是为了在供电能力和安全性之间取得平衡，满足不同设备对电压的需求。
3. 深入探讨供电电压供电电压的设定是基于多方面因素的考量。
合适的供电电压能够避免对网络设备的损害，同时在传输过程中也能保证稳定的电力输入。
较高的供电电压可以实现更高的功率输出，满足对大功率设备的需求，而较低的供电电压则能减小损耗，提高效率。
4. 对供电电压的个人观点和理解供电电压的定义和范围既考虑了设备的安全性和稳定性，同时也满足了用户对不同功率设备的需求。
在实际应用中，我们应当根据设备的特性和要求，合理选择合适的供电电压，以实现最佳的功率传输效果。
5. 总结与回顾通过对IEEE802.3at标准定义的供电电压的深入探讨，我们对供电设备之间的电力传输有了更深入的了解。
合适的供电电压能够保证设备的稳定运行，满足不同功率设备的需求，体现了此标准的灵活性和适用性。
在本文中，我们重点探讨了IEEE802.3at标准定义的供电电压，分析了其背后的原理和影响因素，对于理解和应用这一标准具有重要意义。
通过不断地学习和实践，我们可以更好地掌握这一领域的核心技术，为网络设备的供电和传输提供更稳定、高效的解决方案。
IEEE802.3at 标准定义的供电电压，作为网络设备供电领域的重要标准之一，对于电力传输和设备运行都有着重要的影响。
在实际应用中，供电电压的选择和控制对设备的稳定性、效率和安全性都具有重要意义。
下面我们将继续探讨供电电压的影响因素以及其在不同场景下的应用。
供电电压的选择需要考虑到设备的特性和要求。
以太网供电（POE,802.3.af）解析POE技术入门POE技术论坛展开全文1、概述早在1999年，以太网供电已经不是什么新的理念了。
实际上，当时已经有许多公司提供了专用解决方案，其中包括3Com、PowerDsine和Cisco等。
但比较新颖的想法是制定一项工业标准，以保证各种设备之间实现全面的互操作性。
IEEE在1999年开始制定该标准，最早参与的厂商有3Com, Intel, PowerDsine, Nortel, Mitel和National Semiconductor。
但是，该标准的缺点一直制约着市场的扩大。
直到2003年6月，IEEE批准了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN接入点等设备供电的方式进行了规定。
2、 POE的关键技术1) POE的系统构成及供电特性参数一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。
PSE设备是为以太网客户端设备供电的设备，同时也是整个POE以太网供电过程的管理者。
而PD设备是接受供电的PSE负载，即POE系统的客户端设备，如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备（实际上，任何功率不超过13W的设备都可以从RJ45插座获取相应的电力）。
两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据PSE通过以太网向PD供电。
POE标准供电系统的主要供电特性参数为：电压在44～57V之间，典型值为48V。
允许最大电流为550mA，最大启动电流为500mA。
典型工作电流为10～350mA，超载检测电流为350～500mA。
在空载条件下，最大需要电流为5mA。

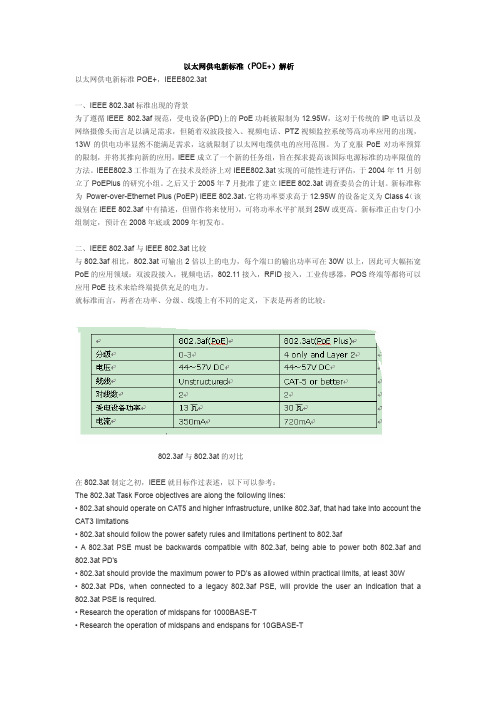

以太网供电新标准（POE+）解析以太网供电新标准POE+，IEEE802.3at一、IEEE 802.3at标准出现的背景为了遵循IEEE 802.3af规范，受电设备(PD)上的PoE功耗被限制为12.95W，这对于传统的IP电话以及网络摄像头而言足以满足需求，但随着双波段接入、视频电话、PTZ视频监控系统等高功率应用的出现，13W的供电功率显然不能满足需求，这就限制了以太网电缆供电的应用范围。
为了克服PoE对功率预算的限制，并将其推向新的应用，IEEE成立了一个新的任务组，旨在探求提高该国际电源标准的功率限值的方法。
IEEE802.3工作组为了在技术及经济上对IEEE802.3at实现的可能性进行评估，于2004年11月创立了PoEPlus的研究小组。
之后又于2005年7月批准了建立IEEE 802.3at调查委员会的计划。
新标准称为Power-over-Ethernet Plus (PoEP) IEEE 802.3at，它将功率要求高于12.95W的设备定义为Class 4（该级别在IEEE 802.3af中有描述，但留作将来使用），可将功率水平扩展到25W或更高。
新标准正由专门小组制定，预计在2008年底或2009年初发布。
二、IEEE 802.3af与IEEE 802.3at比较与802.3af相比，802.3at可输出2倍以上的电力，每个端口的输出功率可在30W以上，因此可大幅拓宽PoE的应用领域：双波段接入，视频电话，802.11接入，RFID接入，工业传感器，POS终端等都将可以应用PoE技术来给终端提供充足的电力。
就标准而言，两者在功率、分级、线缆上有不同的定义，下表是两者的比较：802.3af与802.3at的对比在802.3at制定之初，IEEE就目标作过表述，以下可以参考：The 802.3at Task Force objectives are along the following lines:• 802.3at should operate on CAT5 and higher infrastructure, unlike 802.3af, that had take into account the CAT3 limitations• 802.3at should follow the power safety rules and limitations pertinent to 802.3af• A 802.3at PSE must be backwards compatible with 802.3af, being able to power both 802.3af and 802.3at PD's• 802.3at should provide the maximum power to PD's as allowed within practical limits, at least 30W• 802.3at PDs, when connected to a legacy 802.3af PSE, will provide the user an indication that a 802.3at PSE is required.• Research the operation of midspans for 1000BASE-T• Research the operation of midspans and endspans for 10GBASE-T三、POE+关键问题当该任务组开始着手制定一个更高功率的新标准时，很多人都认为这将是一项可在短时间内完成的任务，只需增加电流和电压而已，至少40W的功率就唾手可得。

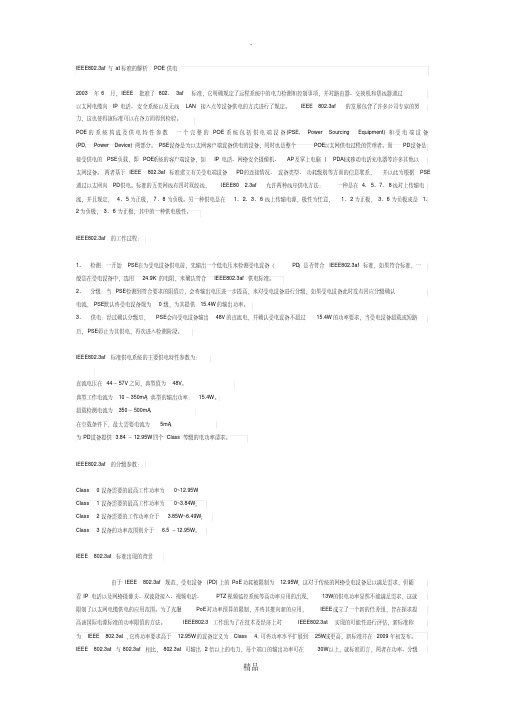

IEEE802.3af与at标准的解析POE供电2003 年6 月，IEEE 批准了802. 3af 标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN 接入点等设备供电的方式进行了规定。
IEEE 802.3af 的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。
POE的系统构成及供电特性参数一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。
PSE设备是为以太网客户端设备供电的设备，同时也是整个POE以太网供电过程的管理者。
而PD设备是接受供电的PSE负载，即POE系统的客户端设备，如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备。
两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据PSE 通过以太网向PD供电。
标准的五类网线有四对双绞线，IEEE80 2.3af 允许两种线序供电方法：一种是在4、5、7、8线对上传输电流，并且规定，4、5为正极，7、8为负极。
另一种供电是在1、2、3、6线上传输电源，极性为任意，1、2为正极，3、6为负极或是1、2为负极，3、6为正极，其中的一种供电极性。
IEEE802.3af的工作过程：1、检测：一开始PSE在为受电设备供电前，先输出一个低电压来检测受电设备（PD）是否符合IEEE802.3af标准，如果符合标准，一般是在受电设备中，选用24.9K的电阻，来确认符合IEEE802.3af供电标准。
2、分级：当PSE检测到符合要求的阻值后，会将输出电压进一步提高，来对受电设备进行分级，如果受电设备此时没有回应分级确认电流，PSE默认将受电设备规为0级，为其提供15.4W的输出功率。

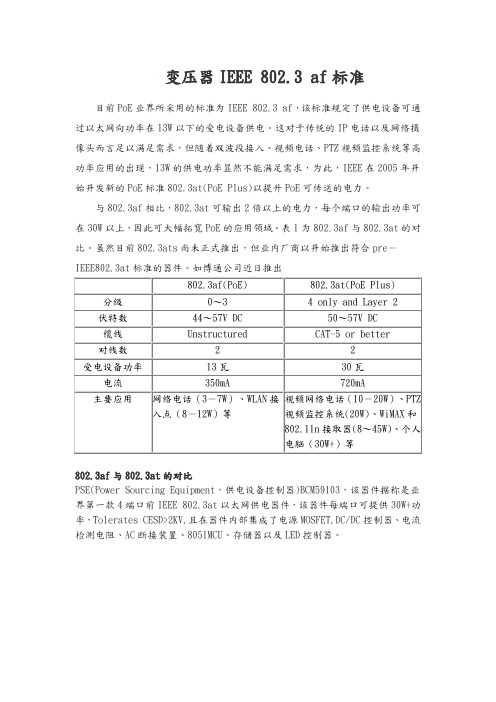

变压器IEEE 802.3 af标准目前PoE业界所采用的标准为IEEE 802.3 af，该标准规定了供电设备可通过以太网向功率在13W以下的受电设备供电。
这对于传统的IP电话以及网络摄像头而言足以满足需求，但随着双波段接入、视频电话、PTZ视频监控系统等高功率应用的出现，13W的供电功率显然不能满足需求，为此，IEEE在2005年开始开发新的PoE标准802.3at(PoE Plus)以提升PoE可传送的电力。
与802.3af相比，802.3at可输出2倍以上的电力，每个端口的输出功率可在30W以上，因此可大幅拓宽PoE的应用领域。
表1为802.3af与802.3at的对比。
虽然目前802.3ats尚未正式推出，但业内厂商以开始推出符合pre－IEEE802.3at标准的器件。
如博通公司近日推出
802.3af与802.3at的对比
PSE(Power Sourcing Equipment，供电设备控制器)BCM59103，该器件据称是业界第一款4端口前IEEE 802.3at以太网供电器件，该器件每端口可提供30W+功率，Tolerates CESD>2KV,且在器件内部集成了电源MOSFET,DC/DC控制器、电流检测电阻、AC断接装置、8051MCU、存储器以及LED控制器。
史上最详细的PoE技术解读，带你全面了解PoE(PoweroverEthernet)是指通过网线传输电力的一种技术，借助现有以太网通过网线同时为IP终端设备(如：IP电话、AP、IP摄像头等)进行数据传输和供电。
PoE又被称为基于局域网的供电系统(PoweroverLAN,简称PoL)或有源以太网(ActiveEthernet),有时也被简称为以太网供电。
为了规范和促进PoE供电技术的发展，解决不同厂家供电和受电设备之间的适配性问题，正EE标准委员会先后发布了三个PoE标准：IEEE802.3af 标准、正EE802.3at标准、正EE802.3bt标准。
为什么需要PoE?随着网络中IP电话、网络视频监控以及无线以太网设备的日益广泛，通过以太网本身提供电力支持的要求也越来越迫切。
多数情况下，终端设备需要直流供电，而终端设备通常安装在距离地面比较高的天花板或室外，附近很难有合适的电源插座，即使有插座，终端设备需要的交直流转换器也难有位置安置。
另外，在很多大型的局域网应用中，管理员同时需要管理多个终端设备，这些设备需要统一的供电和统一的管理，由于供电位置的限制，给•标准：符合国际标准，使用全球统一的RJ45电源接口，可保证与不同厂商的设备对接。
PoE是如何工作的？如下图所示，PoE供电系统包括如下两个设备角色：•供电设备PSE（Power-sourcingEquipment）:通过以太网给受电设备供电的PoE设备，提供检测、分析、智能功率管理等功能，例如：PoE交换机。
•受电设备PD（PoweredDevice）:如无线AP、便携设备充电器、刷卡机、摄像头等受电方设备。
按照是否符合IEEE标准，PD分为标准PD和非标准PD。
PoE供电设备角色PoE供电模式按照IEEE标准的定义,PSE设备分为MidSpan（PoE功能模块在设备外）和Endpoint（PoE功能模块集成到设备内）两种类型。
华为CloudengineS系列PoE交换机的PoE功能模块全部集成在设备的内部,属于Endpoint的PSE设备。
I E E E802.3a f与a t标准的解析P O E供电2003 年6 月，IEEE 批准了802. 3af 标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、安全系统以及无线LAN 接入点等设备供电的方式进行了规定。
IEEE 802.3af 的发展包含了许多公司专家的努力，这也使得该标准可以在各方面得到检验。
POE的系统构成及供电特性参数一个完整的POE系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)两部分。
PSE设备是为以太网客户端设备供电的设备，同时也是整个POE以太网供电过程的管理者。
而PD设备是接受供电的PSE负载，即POE系统的客户端设备，如IP电话、网络安全摄像机、AP及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备。
两者基于IEEE 802.3af标准建立有关受电端设备PD的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据PSE通过以太网向PD供电。
标准的五类网线有四对双绞线，IEEE80 2.3af 允许两种线序供电方法：一种是在4、5、7、8线对上传输电流，并且规定，4、5为正极，7、8为负极。
另一种供电是在1、2、3、6线上传输电源，极性为任意，1、2为正极，3、6为负极或是1、2为负极，3、6为正极，其中的一种供电极性。
IEEE802.3af的工作过程：1、检测：一开始PSE在为受电设备供电前，先输出一个低电压来检测受电设备（PD）是否符合IEEE802.3af标准，如果符合标准，一般是在受电设备中，选用24.9K的电阻，来确认符合IEEE802.3af供电标准。
2、分级：当PSE检测到符合要求的阻值后，会将输出电压进一步提高，来对受电设备进行分级，如果受电设备此时没有回应分级确认电流，PSE默认将受电设备规为0级，为其提供15.4W的输出功率。
解析以太网供电PoE国际标准-IEEE802.3af深圳市光网视科技有限公司技术服务部摘要IEEE802.3af标准-光网视PoE技术白皮书本文介绍IEEE802.3af标准PoE的基本技术关键词PoE一.概述PoE被称为基于局域网的供电系统(PoL, Power over LAN )或有源以太网( Active Ethernet)，有时也被简称为以太网供电，这是利用现存标准以太网传输电缆的同时传送数据和电功率的最新标准规范，并保持了与现存以太网系统和用户的兼容性。
IEEE 802.3af标准是基于以太网供电系统PoE的第一个国际标准，它在IEEE 802.3的基础上增加了通过网线直接供电的相关标准，是现有以太网标准的扩展，也是第一个关于电源分配的国际标准。
IEEE在1999年开始制定该标准，最早参与的厂商有3Com, Intel, PowerDsine, Nortel, Mitel和National Semiconductor。
但是，该标准未完善之前一直制约着市场的扩大。
直到2003年6月，IEEE批准并完善了802. 3af标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电缆向IP电话、IP摄像机以及无线LAN接入点等设备供电的方式进行了规定。
IEEE 802.3af的发展包含了许多公司专家的努力，光网视PoE交换机的广泛应用也使得该标准可以在各方面得到检验。
一个典型的以太网供电系统。
在配线柜里保留以太网交换机设备，用一个带电源供电集线器(Midspan HUB)给局域网的双绞线提供电源。
在双绞线的末端，该电源用来驱动电话、无线接入点、网络摄像机和其他设备。
为避免断电，可以选用UPS集中不间断供电。
是网络系统更加稳健可靠。
二.PoE设备供电方式介绍按照802.3af 标准的定义，PoE 供电系统包含两种设备PS E 和PD，对于PSE设备的定义如下：PSE（powersourcing equipment），主要是用来给其他设备进行供电的设备，其又可以分为两种，分别为Midspan（中间跨接法）和Endspan(末端跨接法）。
