架空输电线路防雷措施探讨

输电线路防雷接地措施的重要性及维护探讨随着电力系统的不断发展和完善，输电线路的防雷接地措施越来越受到重视。

由于输电线路在各种气候条件下均需要保持稳定的运行状态，因此对于输电线路的防雷接地措施的重要性不可忽视。

本文将从防雷接地措施的必要性、影响因素和维护方法等方面展开探讨。

一、防雷接地措施的必要性1. 保障电力系统的安全运行2. 保障输电线路设备的安全性输电线路设备在雷电天气下极易受损，特别是塔架和绝缘子等部件，若遭到雷击而受损，会直接影响输电线路的正常运行。

通过有效的防雷接地措施，可以大大降低输电线路设备受雷击的风险，保障设备的安全性。

3. 保障供电可靠性对于输电线路而言，供电可靠性是其最基本的要求之一。

雷电天气可能导致输电线路的短路、烧毁等故障，而这些故障将直接影响供电的稳定性和可靠性。

加强防雷接地措施，有助于提高输电线路的供电可靠性。

1. 输电线路周围的自然环境自然环境是影响防雷接地措施效果的重要因素之一。

例如地形、植被、降雨、降雪等因素都会对输电线路的防雷接地产生一定影响。

而在严酷的自然环境下，如高寒、高温、多雨、多雪等地区，防雷接地措施的设计和维护将更加复杂和困难。

2. 输电线路的设计和建设标准输电线路的设计和建设标准也直接影响到防雷接地措施的有效性。

在设计和建设阶段，就应当考虑到当地的气候特点以及地形条件，合理设置雷电防护装置和接地设施，以保证输电线路在各种气候条件下的安全运行。

3. 防雷接地设施的维护和管理对于已建成的输电线路，接地设施的维护和管理也直接关系到防雷接地措施的有效性。

只有定期进行接地设施的检测、维护和修复工作，才能保证防雷接地措施的有效性。

2. 加强接地系统的管理对于接地系统，必须加强其管理工作。

建立健全的接地设施档案和管理制度，对接地设施的建设、维护、管理等方面进行规范和监督，确保接地设施的安全稳定运行。

3. 加强人员培训加强相关人员的防雷接地知识培训，提高其对防雷接地措施的认识和理解，加强对防雷接地设施的维护和管理工作，提高接地设施的维护水平。

乏，科等冬，。

凰35kV架空电力线路防雷措施探讨郭晋平霍艳丽(LI l西省阳泉供电分公司，LJJ西阳泉045011)哺要】本文通过分析35kV苇西线雷击掉闸情况，对35kV线路如何提高耐雷水平．降倚掉闸率，提高供电可靠性，提出有关整改措施，选到减少35kV架空线路雷击跳闸事故的目的，保证线路的安全运行和对用户不间断地供电。

法蔓蜘]防雷；措施；探讨架空电力线路是电力网及电力系统的重要组成部分。

由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。

35K V电压等级的输电线路由于电压等级较低，重要程度一般，衡销叶耐的耐雷水平偏低。

加之阳泉山区、丘陵地区地形复杂，土壤电阻率高，接地电阻难以达到规范要求。

由于雷雨季节雷电活动频繁，且呈上升趋势，雷击事故频繁，严重影响了线路的安全可靠供电，防雷措施成为运行单位考虑的重点工作。

积极开展山区35K V线路雷害治理工作，显得至关重要，本文就我公司所属的35K V苇西线的防雷措施改进进行分析，；屎讨35k V架空电力线路的有效防雷措施。

1雷击故障类型直击雷是线路的主要危害。

直击雷有反击和绕击两种形式。

雷击造成输电线路事故—般有3种情况：接地电阻超标，造成输电线路耐雷水平降低，此时雷击避雷线或塔顶，杆塔电位升高引起反击使线路跳闸：接地电阻合格，但是由于雷电流太大，超过了线路设计的耐雷水平，此时雷击避雷线或塔顶，反击使线路跳闸：雷绕击到线路，使线路跳闸。

由于35kV线路无全线架设避雷线，因此雷电直击线路的可制生较大。

235K V线路的防雷设计对于35K V及以下电压等级线路，即使发生雷击造成短路或接地故障后，故障电流也不是非常的大，一般不超过5A o所以对于35K V 及以下电压等级线路，一般不采用全线架设避雷线的方式。

35K V及以下系统采用中性点不接地或者经消弧线圈接地的方式。

这样就可以使得雷击造成的大多数单相接地故障能够自动消除，不致引起两相短路和跳闸。

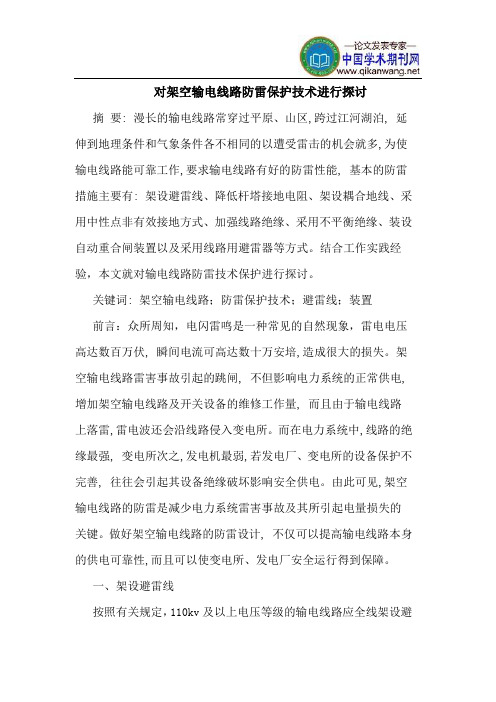

对架空输电线路防雷保护技术进行探讨摘要: 漫长的输电线路常穿过平原、山区,跨过江河湖泊, 延伸到地理条件和气象条件各不相同的以遭受雷击的机会就多,为使输电线路能可靠工作,要求输电线路有好的防雷性能, 基本的防雷措施主要有: 架设避雷线、降低杆塔接地电阻、架设耦合地线、采用中性点非有效接地方式、加强线路绝缘、采用不平衡绝缘、装设自动重合闸装置以及采用线路用避雷器等方式。

结合工作实践经验，本文就对输电线路防雷技术保护进行探讨。

关键词: 架空输电线路；防雷保护技术；避雷线；装置前言：众所周知，电闪雷鸣是一种常见的自然现象，雷电电压高达数百万伏, 瞬间电流可高达数十万安培,造成很大的损失。

架空输电线路雷害事故引起的跳闸, 不但影响电力系统的正常供电, 增加架空输电线路及开关设备的维修工作量, 而且由于输电线路上落雷,雷电波还会沿线路侵入变电所。

而在电力系统中,线路的绝缘最强, 变电所次之,发电机最弱,若发电厂、变电所的设备保护不完善, 往往会引起其设备绝缘破坏影响安全供电。

由此可见,架空输电线路的防雷是减少电力系统雷害事故及其所引起电量损失的关键。

做好架空输电线路的防雷设计, 不仅可以提高输电线路本身的供电可靠性,而且可以使变电所、发电厂安全运行得到保障。

一、架设避雷线按照有关规定，110kv及以上电压等级的输电线路应全线架设避雷线，35kv输电线路一般不沿全线架设避雷线，但应在变电所或发电厂的进线段架设1～2km 避雷线。

但也有例外，比如处于雷电活动较强地段且长度较短的35kv线路，可全线架设避雷线。

因为避雷线在线路造价中所占的比重较低，在线路不长的情况下，与不完全架设避雷线的造价相比增长不大，而经过全线架设避雷线后，线路的跳闸率明显降低。

所以从运行工作的长远来看，还是很合算的。

为了提高避雷线对导线的屏蔽效果，减小绕击率，避雷线对边导线的保护角应做得小一些。

对于同塔多回路，220kv及上双避雷线线路的保护角，均不宜大于0°，110kv双避雷线线路的保护角，均不宜大于10°；单地线线路不宜大于25°。

电力架空输电线路防雷措施摘要：架空线防雷是一个长期而复杂的系统工程，其主要目标是通过加强其抗雷能力，减少其雷击跳闸，从而保证电网的正常运营。

线路防雷方式的选择要综合考虑线路所受雷击的种类，采取相应的防护措施，并综合考虑线路重要程度、系统运行方式、线路穿越区域的雷电强度；根据地形地貌特征、土壤电阻率的高低情况，结合当地现有线路的运营经验，进行综合对比，因地制宜；采取适当的避雷措施。

关键词：电力架空；输电线路；防雷措施；引言为了更好地满足人民的用电需求，必须保证电力网络的安全性、可靠性和有效性。

但随着电力系统的不断建设与完善，因雷击造成的用电事故也有上升的趋势，迫切需要对其进行防范；从而保证电力系统的安全、稳定，更好地满足人民群众的用电需要。

1.架空输电线路遭雷击的特点和原因分析1.1架空輸电线路遭雷击的特点在雷雨季节，由于架空输电线路处于复杂的环境中，极易遭受闪电攻击，严重影响了线路的安全与稳定性。

对电线造成的特殊危险是，当电流通过导线时，由于电流过大，会产生发热，如果温度超过了导线所能承受的极限，那么导线就会被烧毁，从而失去保护，从而造成绝缘子的闪络和击穿。

一般来说，架空输电线路上的雷击都是有一定的规律的，比如远离地面的人，就会被闪电击中，或者是土壤电阻较高的人，在这种情况下，很难被雷击。

1.2架空输电线路遭雷击的原因架空输电线路出现雷击的原因有很多，一是由于电线材料本身的绝缘性较差，二是长期使用会导致电线的绝缘性能降低。

第二，由于避雷线的布置不合理，造成了避雷线受到外部环境的影响，不能有效地发挥避雷线的功能，或者是避雷线超过了保护范围，不能保障线路的传输。

第三，避雷线接地不良，避雷线与电线间距过短，会影响线路的防雷性，增加雷击的几率。

第四，架空输电线路发生雷击事故，与防雷防护工作不力有关。

2.电力架空输电线路防雷措施2.1提高线路绝缘的水平在架设输电线路时，应注意选用绝缘子，同时应充分重视绝缘子的监控和维修保养工作。

架空线路遭雷击原因及防雷措施架空线路是指在空中悬挂的输电线路，它是电力系统中非常重要的一部分，负责输送电力到各个地方。

架空线路常常容易遭到雷击，造成电力系统的故障，给人们的生产生活带来很大的影响。

那么，架空线路遭雷击的原因是什么？我们又该如何采取防雷措施呢？一、架空线路遭雷击的原因1. 大气环境当大气中出现局部电荷分离，形成雷云时，就会产生雷电。

雷电的产生是由于云层中的冰晶和水滴之间发生碰撞，使云层内各处带电，产生了电场。

2. 架空线路高度架空线路一般都建立在高处，比如山顶、高层建筑等地方，而雷电会比较容易袭击高处的物体。

3. 气候一般来说，夏季是雷电活动的高发期，因为夏季大气湿度大，云层构成较多。

架空线路所采用的金属或者合金等材料，特别是高张力、高性能的导线，很容易成为雷电袭击的目标。

二、防雷措施1. 防雷装置在架空线路上安装防雷装置是最常见的预防措施。

这些装置一般采用封闭式避雷器，其原理是在雷电侵击时，将其引入大地，分散电流，保护线路和设备不受雷击影响。

2. 避雷线为了减少雷电对架空线路的影响，可以在线路上方安装一根金属绳——避雷线。

这样可以将雷电引向地下，减少对线路本身的影响。

3. 架设钢塔架设钢塔是确保架空线路安全运行的关键。

钢塔具有良好的导电性和耐腐蚀性，可以降低雷电对架空线路的影响。

4. 专业巡检定期对架空线路进行巡检，及时发现线路的损坏和老化情况，进行维护和修复，可以减少线路遭雷击的可能性。

5. 提高设备的耐雷水平对于电力设备，提高其耐雷水平也是很重要的防雷措施。

采用抗雷冲击能力强的设备替代易受雷电影响的设备，可以保障电力系统的安全运行。

通过以上防雷措施，我们可以有效地减少架空线路遭雷击的可能性，保障电力系统的正常供电。

还需要注意的是，在架空线路遭雷击后，需要及时对设备和线路进行维护和修复，确保电力系统的安全和稳定。

提升防雷意识，加强防雷设备的维护与更新，对于保障电力系统正常运行具有非常重要的意义。

架空输电线路的防雷及接地措施架空输电线路一直以来都是电力行业中的重要组成部分，它们将电力从发电厂输送到各个用电单位，承载着人们日常生活和各行各业的发展。

然而，架空输电线路在运作过程中也会遭受各种天气影响，如雷电天气会对架空输电线路造成破坏，危及电网的正常运行。

因此，防雷及接地措施的重要性不言而喻。

一、架空输电线路的特点架空输电线路是由一系列电线、电缆、线杆和附属设备组成的，其主要特点包括以下几点：1.线杆的高度往往在10米以上，电线从高空悬挂，因此容易受到雷电影响。

2.电线之间的距离比较短，面积大，容易形成较强的电荷场，也容易被雷电击中。

3.电线由金属材料构成，易于导电，雷电一旦击中，容易引起电线或设备的损坏。

二、防雷措施1.避雷针避雷针是一种用于保护建筑物或其他大型设施免受雷击的装置，其原理是将大气中的自然电荷引到高处，形成电位差，从而避免雷电击中。

同样的道理，对于架空输电线路，也可以设置避雷针来保护电线或设备不受雷电影响。

2.避雷网避雷网是用金属网构成的，通常被安装在建筑物的屋顶或高处，可以有效地抵御雷电攻击。

对于架空输电线路，避雷网同样可以起到保护作用。

一般情况下，避雷网需要与接地网相连接，以便将蓄电荷等电荷引导到地下。

3.接地线接地线是将设备与大地相连的一种导线，通过进行接地，可以将电压和电流引入地下，以地下的土壤和其他材料来分散和吸收电能。

对于架空输电线路，通过铺设接地线并与电线或设备相连接，当雷电击中时，可以将电流引入地下，保证电线或设备的安全。

三、接地措施1.接地网接地网是一个基本的电气安装，主要是为了将设备的金属构件连接到地下，使其与地面保持相同的电位。

对于架空输电线路，首先需要建造一个良好的接地网，这样可以避免雷电攻击造成的电势差，确保系统的稳定运行。

2.接地极接地极是一种地下导电材料，作为接地系统的一部分，其主要功能是将电荷引入地下，以达到保护设备的目的。

对于架空输电线路，需要建立接地极，在架空线路的某些关键位置，如变电站、变压器、柱塞、配电盘等地方进行安装，以形成一个完整的接地系统。
