电工电子技术形成性考核作业二

模拟电子电路形考作业2 一、单选题（每小题4分，共40分）题目1N沟道结型场效应管的偏置电压UGS应为( )。

选择一项：A. 零B. 负C. 正题目2当UGS=0时，仍能工作在放大区的场效应管是( )场效应管。

选择一项：A. 耗尽型MOSB. 增强型MOSC. 结型题目3下列有关多级放大电路的说法中，( )是错的。

选择一项：A. 直接藕合放大电路能放大交流信号和直流信号B. 变压器耦合放大电路能放大变化缓慢的信号C. 阻容藕合放大电路只能放大交流信号题目4输入失调电压UIO是( )补偿电压。

选择一项：A. 使uO为0在输入端的B. 使uI为0在输出端的C. 使uO为0在输出端的题目5选用差分放大电路作为多级放大电路的第一级的原因是( )。

选择一项：A. 提高放大倍数B. 提高输入电阻C. 克服温漂题目6互补输出级采用共集接法是为了使( )。

选择一项：A. 带负载能力强B. 最大不失真输出电压大C. 电压放大倍数增大题目7功率放大电路的转换效率是指( )。

选择一项：A. 晶体管所消耗的功率与电源提供的平均功率之比B. 最大输出功率与晶体管所消耗的功率之比C. 最大输出功率与电源提供的平均功率之比题目8电压反馈和电流反馈是描述放大电路和反馈网络在( )连接方式的反馈形式。

选择一项：A. 输入端B. 输出端C. 两者皆可题目9为了减小输出电阻，应引入（）。

选择一项：A. 电压负反馈B. 电流负反馈C. 并联负反馈题目10即要使放大电路具有稳定输出电流的作用，又要降低其输入电阻，应采用下列（）的反馈形式。

选择一项：A. 电流串联负反馈B. 电流并联负反馈C. 电压并联负反馈二、判断题（每小题3分，共30分）题目11场效应管和三极管一样，都是有两种载流子（多子和少子）参与导电。

( )选择一项：对错题目12场效应管是由电压即电场来控制电流的器件。

( )选择一项：对错题目13集成电路采用直接耦合方式，是因为硅片上不能制作大电容。

电工电子技术形成性考核册参考答案电工电子技术作业2一、选择题1、（ B ）是利用电磁感应原理进行变换交流电压的一种器件。

A.电动机B. 变压器C. 整流器D.继电器2、图1所示变压器，原方N 1=300匝，副方N 2=100匝，R=8Ω，则从原方看入的电阻R i 是（ D ）。

A. 8ΩB. 24Ω Ω D. 72Ω3、异步电动机的定子铁心采用（ A ）叠成。

A.硅钢片B.高碳钢片C.不锈钢片D.生铁片4、一台4级三相异步电动机定子磁场的同步转速是（ B ）r/min 。

.1500 C二、判断题1、自耦变压器具有结构简单、体积小、节约材料、效率高的优点，能够作为安全变压器使用。

（ × ）2、对于小型异步电动机，由于产生热量比较少，散热比较容易，因此不需要径向通风沟。

（ √ ）3、异步电动机的电磁转矩是由旋转磁场主磁通与转子电流的无功分量相互作用而产生的。

（ × ）4、热继电器是利用电流的热效应来切断电路进行过热保护的。

（ √ ）三、简答题1、简述变压器的作用。

N 2 N 1 图1RR i o o答：变压器是利用电磁感应原理传输电能或电信号的器件，它具有变压、变流和变阻抗的作用。

2、为什么异步电动机的转速总是略低于同步转速答：为了克服负载的阻力转矩，异步电动机的转速n 总是略低于同步转速1n ，以便旋转磁场能够切割转子导体而在其中产生感应电势和感应电流，使转子能产生足够的电磁转矩。

如果转子的转速n 与同步转速1n 相等，转向又相同，则旋转磁场与转子导体之间将无相对运动，因而转子导体不切割磁力线，就不会产生电流，电动机的电磁转矩也将为0。

可见，1n n ≠是异步电动机产生电磁转矩的必要条件。

3、三相异步电动机的控制方式主要有哪几种答：直接起动控制（点动、长动），正、反转控制，时间控制，行程控制。

4、接触器分为哪两类接触器的功能是什么主要用于哪些地方答；接触器是一种自动电器，有直流接触器和交流接触器之分，其功能是可以频繁的接通或断开交、直流电路及大容量控制电路。

江苏开放大学形成性考核作业学号20姓名李新松课程代码110033课程名称电工电子技术（专）评阅教师第三次任务共四次任务一、填空题（每小题3分，共30分）（1）稳压管是特殊二极管，它工作在反向击穿状态。

（2）三极管的电流放大作用是用较小的基极电流操纵较大的集电极电流。

（3）当温度升高后，半导体三极管的β将变大，穿透电流I CEO变大，U BE变小。

（4）负反馈放大电路可分为四种组态，别离是串联电压负反馈、并联电压负反馈、联电流负反馈和并联电流负反馈。

（5）直接耦合放大电路存在的要紧问题是零点漂移，产生的要紧缘故温度，解决的有效方式是采纳差动放大电路。

（6）运算放大器是一个高放大倍数的直接耦合放大器，它的电压放大倍数大，输入电阻大，输出电阻小，抑制零漂能力强。

（7）集成运算放大器一样有输入级、中间级、输出级、和偏置电路等组成。

（8）运算放大器的运用可分为线性应用和非线性应用；信号运算属于运算放大器的线性应用，比较器属于运算放大器的非线性应用。

（9）将电网提供的交流电压转换为稳固的直流电压，一样需要变压、整流、滤波、稳压四个部份电路来实现。

（10）滤波电路通常由电容和电感元件组成。

二、判定题（每小题3分，共30分）（1）若反馈信号使净输入信号增强，则为正反馈。

（√）（2）为了增加输入电阻，应采纳电压负反馈。

（×）（3）直流负反馈是指只存在于直接耦合放大电路中的负反馈。

（×）（4）射极输出器既能放大电压，也能放大电流。

（×）（5）运算放大器既能放大交流信号，又能放大直流信号。

（√）（6）选择整流二极管要紧考虑两个参数：反向击穿电压和正向平均电流。

（√）（7）单相桥式整流电路中，由于有四个二极管，因此流过每一个二极管的平均电流等于输出平均电流I O的四分之一。

（×）（8）由于整流滤波电路的输出电压中仍存在交流分量，因此需要加稳压电路。

（×）（9）硅稳压管稳压电路是依托稳压管击穿时两头电压维持稳固来实现稳压的。

汽车电工电子及电路分析形成性考核（二）一、简答题：1、简述二极管的作用。

(8分)答：二极管具有单向导电性，还有钳位，限幅，稳压等作用。

2、简述三极管的作用以及电流分配关系。

(8分) 答：三极管的作用是：放大作用和开关作用。

三极管的电流分配关系是C B I I β=，E B C I I I =+3、什么是放大?放大电路放大电信号与放大镜放大物体的意义相同吗?放大的特征是什么? (8分)答：1）在模拟电子线路中，将微弱的电信号增强到可以察觉或利用的程度这种技术称为放大。

2）意义不同，放大镜放大的是形状；放大电路放大的是电信号。

3）他们都是将原物的形态按照一定的比例进行放大；放大前后能量守恒。

4、组成放大电路的原则是什么?有几种接法? (8分) 答：（1）A 、要有直流通路，且必须保证合适的直流偏置； B 、要有交流通路，即待放大信号能有效地加到有源放大器件的输入端，放大后的信号能从电路中顺利的取出；C、三极管正向运用，即只能将三极管的B，E作为放大电路的输入。

（2）组成放大电路的连接方法有：共基极接法；共集电极接法；共发射极接法。

5、为什么晶体管的输入输出特性说明它有放大作用? 如何将晶体管接入电路才能使其起放大作用? (8分)答：1）在输入特性的线性区，基极电流Ib随着输入电压Ube线性变化，在输出特性曲线的放大区，每一个较小的基极电流对应着一个较大的集电极电流，可以说是达到了以小电流控制大电流的目的，所以说它有放大作用。

2）应该将晶体管“发射结正偏，集电结反偏”。

6、写出评价放大电路的主要性能指标(三个以上)? 用什么方法分析这些参数? (8分)答：1）评价放大电路的主要性能指标有：①、放大特性，包括电压放大倍数Au电流放大倍数Ai和功率放大倍数Ap；②、输入电阻R i： R i＝Uo/U i；③、输出电阻Ro④、频率特性3、如图所示的基本放大电路，如果电路参数均为已知，且巳知二极（专业文档资料素材和资料部分来自网络，供参考。

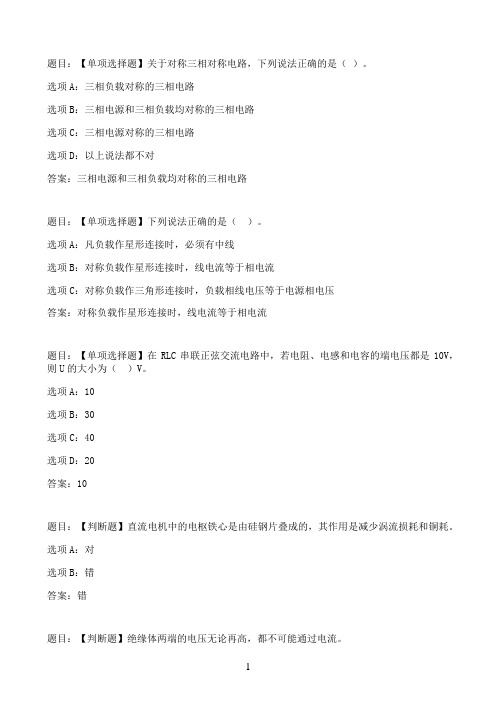

题目：【单项选择题】关于对称三相对称电路，下列说法正确的是（）。

选项A：三相负载对称的三相电路选项B：三相电源和三相负载均对称的三相电路选项C：三相电源对称的三相电路选项D：以上说法都不对答案：三相电源和三相负载均对称的三相电路题目：【单项选择题】下列说法正确的是（）。

选项A：凡负载作星形连接时，必须有中线选项B：对称负载作星形连接时，线电流等于相电流选项C：对称负载作三角形连接时，负载相线电压等于电源相电压答案：对称负载作星形连接时，线电流等于相电流题目：【单项选择题】在RLC串联正弦交流电路中，若电阻、电感和电容的端电压都是10V，则U的大小为（）V。

选项A：10选项B：30选项C：40选项D：20答案：10题目：【判断题】直流电机中的电枢铁心是由硅钢片叠成的，其作用是减少涡流损耗和铜耗。

选项A：对选项B：错答案：错题目：【判断题】绝缘体两端的电压无论再高，都不可能通过电流。

选项A：对选项B：错答案：错题目：【填空题】一个内阻为0.5Ω的电压源，其开路电压为15V。

则当负载电流为4A时，负载电压为回答V。

答案：13题目：【填空题】比较两个正弦交流电的相位关系时，其前提条件是二者回答相同。

答案：频率题目：【判断题】三相电源的三个电压的有效值均为100V，则为对称电源。

选项A：对选项B：错答案：错题目：【填空题】高通滤波器的输入电压与输出电压之间的相移角随着频率升高而回答。

答案：减小题目：【单项选择题】对一般三相交流发电机的三个绕组的电动势，下列说法正确的是（）。

选项A：它们同时到达最大值选项B：它们到达最大值的时间依次落后周期选项C：它们的周期不同选项D：它们的最大值不同答案：它们到达最大值的时间依次落后周期题目：【判断题】变压器在带有负载运行时，当二次侧电流变化时，一次侧电流也相应变化。

形成性考核实训作业学号姓名课程代码110053课程名称维修电工实训第 2 次任务共 4 次任务任务内容：【实训一：《点动控制线路调试》课程实验报告】（共计20分）姓名学号实验项目名称点动控制线路调试实验时间2020 年10 月15日实验小组成员实验地点实验目的掌握点动控制线路控制原理和运动形式，熟悉元件的位置，掌握安装、调试检修方法，排除故障的步骤，检修注意事项。

实验要求1.在维修之前，每个人必须详细阅读实验指导及有关资料；2.由老师安排每个学生负责检修的项目，要求正确和独立对该项目进行检修；3.在开始维修项目前，先把有关验具和要检修的部位擦拭干净；4.在维修工作中，要观前观后，以免碰坏车床；5.实验完毕以后，必须整理实验工具，请指导教师检查后才能后才可离开实验室；6.实验报告应按检修的统一数据填写。

实验步骤1.描述电动机点动控制线路的操作过程和工作原理将你安装后拍摄成照片贴图1.画出电气元件实物接线图2.电气元件实物接线图4. 线路检测（1）主电路接线检查。

按电路图或接线图从电源端开始，逐段核对接线有无漏接、错接、冗接之处，检查导线接点是否符合要求，压接是否牢固，以免带负载运行时产生闪弧现象。

（2）控制电路接线检查。

用万用表电阻挡检查控制电路接线情况。

检查时，应选用倍率适当的电阻挡，并欧姆调零。

断开主电路，将表笔分别搭在U11、V11线端上，读数应为∞。

按下点动按钮SB时，万用表读数应为接触器线圈的电阻值；松开SB，万用表读数应为∞。

然后断开控制电路再检查主电路有无短路或断路现象，此时可用手动来代替按钮进行检查。

5. 通电运行压合按钮SB，观察接触器是否吸合、电动机是否正常启动并运行；放开按钮SB，观察接触器是否释放、电动机是否停止运行。

6.故障排除电动机不能点动控制，请叙述其原因1.按钮损坏或按钮接线错误，控制线路不通2.接触器损坏或按钮接线错误，控制线路不通【实训二：《单向控制线路调试》课程实验报告】（共计30分）实验步骤1.描述单向控制线路的操作过程和工作原理对需要长时间工作的电动机，使用点动控制线路显然不合适，必须采用自锁控制线路。

江苏开放大学形成性考核作业学号姓名李新松课程代码 110033课程名称电工电子技术（专）评阅教师第二次任务共四次任务1、填空题（每小题3分，共30分）（1）变压器是既能变换电压、变换电流，又能变换阻抗的电气设备。

（2）变压器的主要组成部分是铁芯和线圈。

（3）旋转磁场的旋转方向与通入定子绕组中三相电流的相序有关。

异步电动机的转动方向与旋转磁场的方向相同。

旋转磁场的转速决定于电动机的定子流相序。

（4）定子用来产生旋转磁场。

主要由定子铁芯、定子绕阻以及机座等组成。

（5）熔断器在电路中起短路保护作用。

（6）接触器主要电子系统、触点系统、和灭弧系统组成。

（7）热继电器主要用于电动机的过载、断相、三相电流不平衡运行的保护及其他电气设备发热状态的控制。

（8）按钮通常用作短时接通或断开小电流控制电路的开关。

（9）三相异步电动机（鼠笼式）的启动方法有直接和降压两种。

（10）异步电动机的调速可以用改变极对数、电源频率和改变转差率三种方法来实现。

2、判断下列说法的正确与错误（每小题3分，共30分）（1）变压器从空载到满载，铁心中的工作主磁通基本不变。

（√）（2）防磁手表的外壳是用铁磁性材料制作的。

（√）（3）变压器是只能变换交流电，不能变换直流电。

（√）（4）电压互感器使用时二次绕组可以接地也可以不接地。

（×）（5）电动机的转速与磁极对数有关，磁极对数越多转速越高。

（×）（6）三相异步机在空载下启动，启动电流小，在满载下启动，启动电流大。

（√）（7）保护接地是将电气设备不带电的金属外壳用导线通过独立的接地装置接地。

（√）（8）不能选熔断电流很大的熔丝来保护小电流电路。

（√）（9）32V是我国规定的一个安全电压等级。

（×）（10）按钮常用作接通或断开电路的开关。

×3、单项选择题（每小题4分，共40分）（1）变压器从空载到满载，铁心中的工作主磁通将（ C ）。

A、增大；B、减小；C、基本不变。

江苏开放大学形成性考核作业学号2015030000098姓名李新松课程代码110033课程名称电工电子技术（专）评阅教师第一次任务共四次任务一、填空题（每小题3分，共30分）1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、通常我们把负载上的电压、电流方向称作关联方向。

3、理想电压源输出的电压值恒定，输出的电流由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

4、以客观存在的支路电流为未知量，直接应用KCL 定律和KVL 定律求解电路的方法，称为支路电流法。

5、正弦交流电的三要素是指正弦量的最大值、角频率和初相。

6、反映正弦交流电振荡幅度的量是它的最大值；反映正弦量随时间变化快慢程度的量是它的频率；确定正弦量计时始位置的是它的初相。

7、两个同频率正弦量之间的相位之差称为相位差，不同频率的正弦量之间不存在相位差的概念。

8、电阻元件上的电压、电流在相位上是相同关系；电感元件上的电压、电流相位存在正交关系，且电压超前电流；电容元件上的电压、电流相位存在正交关系，且电压滞后电流。

9、相量分析法，就是把正弦交流电路用相量模型来表示，其中正弦量用相量代替，R、L、C电路参数用对应的复阻抗表示，则直流电阻性电路中所有的公式定律均适用于对相量模型的分析，只是计算形式以复数运算代替了代数运算。

10、火线与火线之间的电压称为线电压，火线与零线之间的电压称为相电压。

电源Y接时，数量上U l 1.732 U p。

二、判断下列说法的正确与错误（每小题3分，共30分）1、电压和电流计算结果得负值，说明它们的参考方向假设反了。

（√）2、两个电路等效，即它们无论其内部还是外部都相同。

（×）3、负载上获得最大功率时，说明电源的利用率达到了最大。

（×）4、叠加定理只适合于直流电路的分析。

（×）5、电阻元件上只消耗有功功率，不产生无功功率。

（√）6、从电压、电流瞬时值关系式来看，电感元件属于动态元件。

国开形成性考核《汽车电工电子基础》章节作业(1-5)试题及答案（课程ID：03272，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）第1章（1讲）作业题目：1、电流的方向规定为（D）。

【A】：负电荷运动的方向【B】：负离子运动的方向【C】：电子运动的方向【D】：正电荷运动的方向题目：2、空间中有A、B两点，A点电位为VA=16V，B点电位VB=4V，则电压UAB为（D）。

【A】：-12V【B】：-20V【C】：20V【D】：12V题目：3、下列说法哪些是正确的？（C）（下面所列的①②③④个选项，至少有2项是正确的。

点击你认为正确的选项组合）①．电路中任意两点之间的电压与电位参考点的选择有关②．电路中任意两点之间的电压与电位参考点的选择无关③．电路中某一点的电位与电位参考点的选择有关④．电路中某一点的电位与电位参考点的选择无关【A】：③、④【B】：①、②【C】：②、③【D】：①、④第1章（2讲）作业题目：1、负载在电路中起的作用是（D）。

【A】：控制电能【B】：供应电能【C】：检测电能【D】：消耗电能题目：2、电路的组成包括（D）。

（下面所列的①②③④个选项，至少有2项是正确的。

点击你认为正确的选项组合）①．电源②．负载③．中间环节④．功率【A】：①、②、③、④【B】：②、③、④【C】：①、③、④【D】：①、②、③题目：3、电源有三种工作状态，即有载工作状态、开路状态和短路状态。

（V）第1章（3讲）作业题目：1、当电阻两端电压为10V时，电阻值为10Ω；当两端电压降至5V 时，电阻值为（A）。

【A】：10Ω【B】：5Ω【C】：2Ω【D】：20Ω题目：2、有一电阻值为800Ω，通过电阻的电流为50mA，则电阻两端的电压为（A）。

【A】：40V【B】：400V【C】：4000V【D】：4V题目：3、计算得某支路的电压U＝-3V，其负号指的是所设电压参考方向与实际方向相同。

（X）第1章（4讲）作业题目：1、在电路中，任一瞬间，流向某一结点的电流之和减去从该结点流出的电流之和（B）。

江苏开放大学形成性考核作业学号 20姓名李新松课程代码 110033课程名称电工电子技术（专）评阅教师第四次任务共四次任务1、填空题（每小题7分，共70分）（1） 仅当全部输入均为1时，输出才为0，否则输出为1，这种逻辑关系称为 与非 ；仅当全部输入均为0时，输出才为1，否则输出为0，这种逻辑关系称为 或非 逻辑；在双输入变量情况下，若两输入相异时输出为1，两输入相同时输出为0，则这种逻辑关系称为异或 逻辑。

（2） 完成下列逻辑代数的常用基本定律：=+B A AB A ，=++BC C A AB AB AC + 。

（3） 触发器按结构分类有 基本触发器 、同步触发器 、 边沿触发器 ；按逻辑功能分类有 RS 触发器 、D 触发器 、JK 触发器 等。

（4）基本RS 触发器约束条件为 1R S += ，它表示不允许d R 、d S 同时为 0 。

若触发器原态为0，当d R ＝d S ＝1时，则触发器输出端Q 为 不变 ；当D R ＝1、D S ＝0时，触发器状态为 1 ；当d R ＝0、d S ＝1时，触发器状态为 0 ；当d R ＝d S ＝0时，触发器状态为 不定 。

（5） 同步RS 触发器，特征方程为 1n n Q S RQ +=+0RS =(约束条件) 。

当cp ＝0，R ＝0、S ＝1时触发器状态 不变 ；当cp ＝1，R ＝0、S ＝1时触发器状态为 1 。

（6） 边沿JK 触发器，特征方程为 1n n n Q J QK Q +=⋅+⋅ 。

若使触发器1n n Q Q +=，则D R 应为 高 电平；D S 为 高 电平；J 应为 1 ；K 为1 。

（7） 时序逻辑电路的特点是其任意时刻的输出不仅取决于该时刻 输入逻辑变量 的状态，而且还与 电路原来的状态 有关。

（8） 组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于 同步 计数器。

（9） 寄存器是用于 存储数据或代码 的时序逻辑电路，移位寄存器除具有基本寄存器的功能外，还有 移位 功能。
