第一章第一节数控机床的产生和发展第二节数控机床的特点和应用范围一、填空题1、第一代数控机床产生于1952年美国国麻省理工学院研究出一套试验性的数字数控系统，并把它安装在立式铣床上。
2、我国是1958年开始研究数控技术的。
3、机械加工的目标是高速、高效。
高精度。
4、在数控机床上加工工件，工件的加工精度主要取决于机床精度、插补精度、编程伺服精度。
5、最早的数控机床伺服系统执行机构采用液压转矩放大器。
二、选择题1、第一代数控机床产生于（B ）年。
A、1951B、1952C、19542、第三代数控机床产生于（ C ）年，研制出了小规模集成电路。
A、1951B、1952C、19603、经济型数控机床一般都采用（A）数控系统。
A、开环B、闭环C、半闭环4、（C）数控机床产生于1960年，研制出了小规模集成电路。
A、第一代B、第二代C、第三代D、第四代三、判断题1、第三代数控机床产生于1960年，研制出了小规模集成电路。
（1 ）2、点位控制系统控制刀具或机床工作台，从一点准确地移动到另一点，也控制点与点之间运动的轨迹。
（2）3、第四代数控机床的标志是小型计算机。
（1）四、简答题1、简述数控机床发展的六个时代及标志。
1952电子管时代；1956晶体管时代；1960小规模集成电路；1970由计算机作控制单元的数控系统；1974以微处理器为核心的数控系统；1990柔性制造单元2、数控机床的特点是什么？适应性强；能实现复杂的运动；加工精度高；生产效率高；能减轻劳动强度，改善劳动环境，有利于科学的生产管理3、简述数控机床的应用范围。
1）多品种小批量生产的零件。
2）形状结构比较复杂的零件。
3）需要频繁改型的零件。
4）价格昂贵，不允许报废的关键零件。
5）需要最短周期制作的急需零件。
6）批量较大精度要求很高的零件。
第二节数控机床的分类一、填空题1、按控制方式划分，数控机床可分为开环、半闭环和闭环三类。
其中开环中没有检测反馈装置，控制精度较低。
考点1 1．主机遥控系统的组成主机遥控系统是由遥控操纵台、遥控装置、测速装置、安全保护装置以及包括遥控执行机构在内的主机操纵系统五大部分组成。
（1）遥控操纵台遥控操纵台设置在驾驶室和集控室内，它的主要作用是提供人机对话的界面。
遥控操纵台上的主要部件是车钟手柄，人通过车钟手柄向遥控系统发出控制命令，如正车、倒车、停车和转速的设定。
显示屏向人们提供遥控系统执行命令的情况、各种参数和状态信号的显示、报警指示、车钟记录以及辅车钟信号的联系。
紧急操纵按钮用于发出应急运行、应急停车等命令。
操纵部位转换开关用于驾驶室与集控室间的遥控部位选择。
（2）遥控装置遥控装置是整个遥控系统的控制中心，它根据遥控操纵台给出的指令，测速装置提供的主机转速的大小和方向，位置检测器提供的凸轮轴位置信号等，完成对主机的起动、换向、制动、停油等逻辑程序控制以及转速与负荷控制功能。
（3）测速装置测速装置用来检测主机的转速、转向，向遥控装置提供主机的运行状态。
不论遥控系统中的逻辑程序控制，还是转速与负荷控制，都离不开转速、转向信号。
否则遥控系统将失灵或误动作。
同时，此信号还送往转速表，指示主机的转速大小和转动方向。
（4）遥控执行机构与主机操纵系统遥控执行机构与主机操纵系统用来执行遥控装置发出的起动、换向、制动、调整等控制命令。
在遥控系统失灵时，可通过机旁操纵装置应急操纵主机。
（5）安全保护装置安全保护装置用来监视主机运行中的一些重要参数。
一旦某个重要参数发生严重越限，自动控制主机减速运行，或迫使主机停车，以保障主机安全。
安全保护装置是一个不依赖于遥控装置而相对独立的系统，它不会因为遥控装置出现故障而失去效能。
2．主机遥控系统的主要功能尽管主机遥控系统种类繁多，结构复杂，但设计这些系统的目的都是为了实现控制主机所应具备的各种功能，而各种主机遥控系统的这些功能是类似的。
因此，掌握主要功能对后面实际遥控系统的学习会有很大帮助。
主机遥控系统的主要功能包括四个方面，即逻辑程序控制、转速与负荷控制、安全保护与应急操作，以及模拟试验。
·5-1·第五章 操作说明注：所有安装接线完成，并再次检查确保接线正确后，方可对装置进行上电。
为防止意外，在装置第一次开始上电前，请将各种受装置继电器控制的设备退出运行。

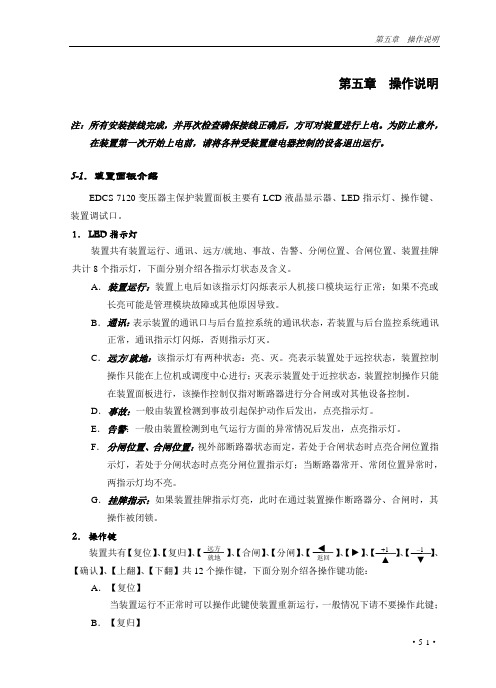

5-1． 装置面板介绍EDCS-7120变压器主保护装置面板主要有LCD 液晶显示器、LED 指示灯、操作键、装置调试口。
1． LED 指示灯装置共有装置运行、通讯、远方/就地、事故、告警、分闸位置、合闸位置、装置挂牌共计8个指示灯，下面分别介绍各指示灯状态及含义。
A ． 装置运行：装置上电后如该指示灯闪烁表示人机接口模块运行正常；如果不亮或长亮可能是管理模块故障或其他原因导致。
B ． 通讯：表示装置的通讯口与后台监控系统的通讯状态，若装置与后台监控系统通讯正常，通讯指示灯闪烁，否则指示灯灭。
C ． 远方/就地：该指示灯有两种状态：亮、灭。
亮表示装置处于远控状态，装置控制操作只能在上位机或调度中心进行；灭表示装置处于近控状态，装置控制操作只能在装置面板进行，该操作控制仅指对断路器进行分合闸或对其他设备控制。
D ． 事故：一般由装置检测到事故引起保护动作后发出，点亮指示灯。
E ． 告警：一般由装置检测到电气运行方面的异常情况后发出，点亮指示灯。
F ． 分闸位置、合闸位置：视外部断路器状态而定，若处于合闸状态时点亮合闸位置指示灯，若处于分闸状态时点亮分闸位置指示灯；当断路器常开、常闭位置异常时，两指示灯均不亮。
G ． 挂牌指示：如果装置挂牌指示灯亮，此时在通过装置操作断路器分、合闸时，其操作被闭锁。
2． 操作键装置共有【复位】、【复归】、【 】、【合闸】、【分闸】、【 】、【►】、【 】、【 】、【确认】、【上翻】、【下翻】共12个操作键，下面分别介绍各操作键功能：A ． 【复位】当装置运行不正常时可以操作此键使装置重新运行，一般情况下请不要操作此键； B ． 【复归】远方 就地 ◄返回 –1 ▼ +1 ▲·5-2·出现事故、告警时，操作此键可以关闭事故、告警指示灯，并释放事故、告警出口继电器；若事故、告警一直存在操作此键后又将产生事故、告警信息；C ． 【 】 操作此键将装置置于远控或近控状态，在运行状态时请置于远控状态，防止在装置上误操作；D ． 【合闸】当装置处于近控状态时可以操作此键对断路器进行合闸操作； E ． 【分闸】当装置处于近控状态时可以操作此键对断路器进行分闸操作； F ． 【 】 在I 级菜单时操作此键将返回到主画面，在其他菜单或查看定值时操作此键将返回到上一级菜单，在定值修改时操作此键将光标位置向左或向上移一位； G ． 【►】在定值修改时操作此键将光标位置向右或向下移一位；H ． 【 】在菜单操作时操作此键将光标位置向上移一行，在定值修改时操作此键将光标位置处数字加1或改变选项（功能投/退）；I ． 【 】在菜单操作时操作此键将光标位置向下移一行，在定值修改时操作此键将光标位置处数字减1或改变选项（功能投/退）； J ． 【上翻】有多屏画面时操作此键向前翻屏； K ． 【下翻】有多屏画面时操作此键向后翻屏； L ． 【确认】在主画面操作此键进入菜单，在菜单选项上操作此键进入下一级菜单，修改定值或操作时按此键进入确认画面； 3． 调试端口用于程序下载，修改系统参数以及其他更高级别的配置。

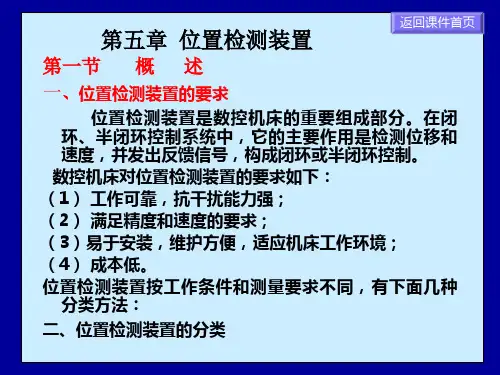

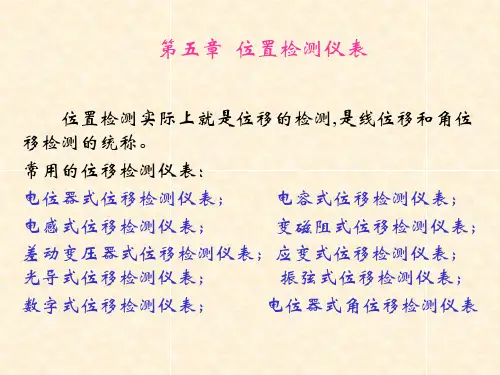

广东省高等教育自学考试《数控原理与数控技术运用》（课程代码：05785）课程考试大纲目录一、课程性质与设置目的二、考试内容与考核目标第一章概述第一节数字控制与数控机床第二节数控机床的分类第三节数控机床的选型第四节数控技术的发展第二章零件加工程序的编制第一节数控编程的基本知识第二节数控加工工艺基础第三节数控加工指令第四节数控编程典型实例第五节自动编程第三章数控机床加工控制原理第一节数控装置的工作过程第二节插补原理第三节进给速度控制原理第四节刀具补偿原理第四章数控装置第一节数控装置的组成及作用第二节数控装置的硬件系统第三节数控装置的软件系统第四节数控装置的输入/输出接口第五节数控装置的PLC控制功能第六节基于PC的数控系统开发实例第五章位置检测装置第一节概述第二节光栅第三节脉冲编码器第四节旋转变压器第五节感应同步器第六节磁栅第七节球栅第六章数控机床的伺服系统第一节伺服系统的基本概念第二节步进电动机及其驱动装置第三节交流伺服系统第四节机床进给伺服系统设计第五节伺服系统的性能对加工精度的影响第七章机床的数控化改造第一节机床数控化改造的意义第二节数控化改造的内容与改造方案第三节机械部分改造设计第四节数控系统的选型第五节普通车床数控化改造实例三、关于大纲的说明与考核实施要求【附录】题型举例一、课程性质与设置目的（一）课程性质与特点《数控原理与数控技术运用》是全国高等教育自学考试机械制造与自动化专业一门重要的专业课，它以数控机床为对象，研究数控加工程序编制、数字控制系统的工作原理、组成及其在数控机床上的应用，是为培养自学应考者在掌握数控机床基本结构、工作原理的基础上熟练进行数控加工编程而设置的一种应用型课程，共5个学分。
本课程注重实践教学环节，岗位适应性与实用性强。
（二）课程的基本要求通过本课程的学习，自学应考者应掌握数控加工程序编制、数控技术的基本原理和基础知识；学会合理地选用和设计组成数控机床的数控装置及伺服系统，具备编写典型零件数控加工程序、正确使用数控设备的能力。
全国高级技工学校电气自动化设备安装与维修专业教材数控机床电气线路维修习题册答案中国劳动社会保障出版社第一章数控机床电气维修基础§1-1 数控机床概述一、填空题1. 1952年、三坐标数控铣床2. 数字控制、数字化、密集度、自动化3. 计算机数控、 CNC4.控制介质、数控装置、伺服系统、测量反馈装置5. 数控装置、控制运算器、输出装置6. 伺服系统、驱动装置、执行部件7.点位控制、直线控制、轮廓控制数控机床、开环控制、闭环控制8.步进电动机、传动机构9.开环10.工作台、光栅尺11.电动机的端头、丝杠的端部、光电编码器12.步进电动机、直流或交流伺服电动机二、选择题1.B2.C3.D4.A5.C6.B7.A8.B9.C三、判断题1. √ 3. × 4. √ 5. √ 6. × 7. √ 8. × 9.√ 10. ×11. ×12. × 13. √ 15. √ 16. × 17. √ 18. ×四、简答题1. 答：数控机床一般由控制介质、数控装置、伺服系统、测量反馈装置和机床主体等组成。
（1）控制介质的作用：将零件加工信息传送到数控装置去的程序载体。
（2）数控装置的作用：接受控制介质上的数字化信息，经过控制软件或逻辑电路进行编译、运算和逻辑处理后，输出各种信号和指令，控制机床的各个部分，进行规定的、有序的运动。
（3）伺服系统的作用是把来自CNC的指令信号转换为机床移动部件的运动，使工作台（或溜板）精确定位或按规定的轨迹作严格的相对运动，最后加工出符合图样要求的零件。
（4）测量反馈装置的作用：是通过测量元件将机床移动的实际位置、速度参数检测出来，转换成电信号，并反馈到CNC装置中，使CNC能随时判断机床的实际位置、速度是否与指令一致，并发出相应指令，纠正所产生的误差。
2. 数控机床与普通机床的相比有什么特点？答：适应性强；加工精度高；生产效率高；自动化程度高；劳动强度低。
