单片机遥控控制功放前级程序

单片机的功放通断控制
要实现单片机对功放的通断控制，你可以使用单片机的数字输出引脚来控制一个开关电路，以切换功放的电源供应。

以下是一个基本的实现方法：
1. 硬件部分：
- 单片机：选择具有数字输出引脚的单片机。

- 开关电路：使用晶体管、MOSFET 或继电器等元件构建一个开关电路，用于控制功放的电源。

- 功放：根据你的需求选择合适的功放模块。

2. 软件部分：
- 设置数字输出引脚：在单片机的编程中，将需要控制功放的数字输出引脚设置为高电平或低电平，以控制开关电路的状态。

3. 控制逻辑：
- 通：将数字输出引脚设置为高电平，使开关电路闭合，功放得到电源供应，从而实现导通。

- 断：将数字输出引脚设置为低电平，使开关电路断开，功放失去电源供应，从而实现断开。

通过这种方式，你可以使用单片机来控制功放的通断状态。

在实际应用中，你可能还需要考虑添加适当的保护电路，如限流电阻、反向二极管等，以确保系统的稳定性和安全性。

请注意，具体的实现方式可能因所使用的单片机型号、功放类型和其他硬件元件的不同而有所差异。

在设计和实施时，建议参考相关的数据手册、电路图和应用示例，以确保正确和可靠的控制。

如果你对具体的硬件和软件实现有更详细的需求，我可以提供更具体的帮助和指导。

基于单片机的程控放大器设计单片机是一种集成电路，它可以通过编程实现各种功能。

在现代电子技术中，单片机被广泛应用于各种电子设备中，包括程控放大器。

程控放大器是一种电子设备，它可以通过编程实现各种放大器功能，例如音频放大器、视频放大器等。

本文将介绍基于单片机的程控放大器设计。

1. 程控放大器的基本原理程控放大器是一种电子设备，它可以通过编程实现各种放大器功能。

它的基本原理是利用单片机控制放大器的各种参数，例如增益、频率响应等。

通过编程，可以实现各种放大器功能，例如音频放大器、视频放大器等。

2. 单片机的基本原理单片机是一种集成电路，它可以通过编程实现各种功能。

它的基本原理是利用微处理器、存储器、输入输出接口等组成一个完整的系统。

通过编程，可以实现各种功能，例如控制电机、控制灯光等。

3. 基于单片机的程控放大器设计基于单片机的程控放大器设计需要考虑以下几个方面：（1）单片机的选择：选择适合的单片机是设计的第一步。

需要考虑单片机的性能、存储器容量、输入输出接口等因素。

（2）放大器电路的设计：放大器电路是设计的核心部分。

需要考虑放大器的增益、频率响应等参数。

（3）单片机程序的设计：单片机程序是设计的关键部分。

需要编写程序实现放大器的各种功能。

（4）测试与调试：测试与调试是设计的最后一步。

需要对设计的程控放大器进行测试与调试，确保其正常工作。

4. 程控放大器的应用程控放大器可以应用于各种电子设备中，例如音频放大器、视频放大器等。

它的优点是可以通过编程实现各种功能，具有灵活性和可扩展性。

5. 总结基于单片机的程控放大器设计是一种先进的电子技术，它可以通过编程实现各种放大器功能。

设计时需要考虑单片机的选择、放大器电路的设计、单片机程序的设计、测试与调试等方面。

程控放大器可以应用于各种电子设备中，具有灵活性和可扩展性。

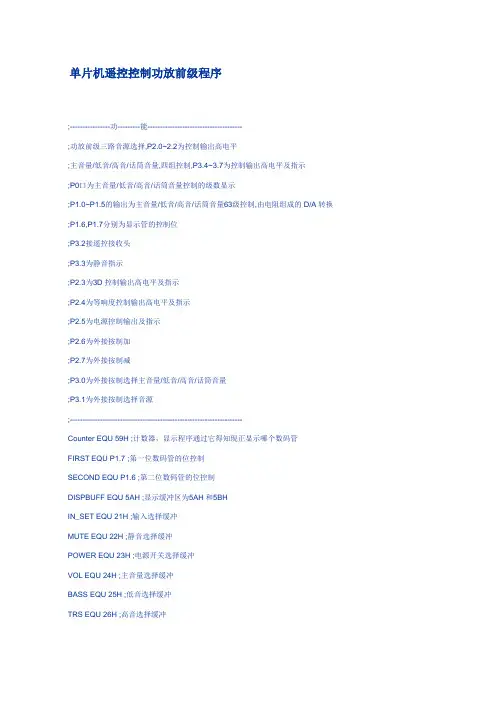

单片机遥控控制功放前级程序;----------------功---------能--------------------------------------;功放前级三路音源选择,P2.0~2.2为控制输出高电平;主音量/低音/高音/话筒音量,四组控制,P3.4~3.7为控制输出高电平及指示;P0口为主音量/低音/高音/话筒音量控制的级数显示;P1.0~P1.5的输出为主音量/低音/高音/话筒音量63级控制,由电阻组成的D/A转换;P1.6,P1.7分别为显示管的控制位;P3.2接遥控接收头;P3.3为静音指示;P2.3为3D控制输出高电平及指示;P2.4为等响度控制输出高电平及指示;P2.5为电源控制输出及指示;P2.6为外接按制加;P2.7为外接按制减;P3.0为外接按制选择主音量/低音/高音/话筒音量;P3.1为外接按制选择音源;---------------------------------------------------------------------Counter EQU 59H ;计数器，显示程序通过它得知现正显示哪个数码管FIRST EQU P1.7 ;第一位数码管的位控制SECOND EQU P1.6 ;第二位数码管的位控制DISPBUFF EQU 5AH ;显示缓冲区为5AH和5BHIN_SET EQU 21H ;输入选择缓冲MUTE EQU 22H ;静音选择缓冲POWER EQU 23H ;电源开关选择缓冲VOL EQU 24H ;主音量选择缓冲BASS EQU 25H ;低音选择缓冲TRS EQU 26H ;高音选择缓冲MIC EQU 27H ;话筒音量选择缓冲LUO EQU 28H ;等响度选择缓冲D3D EQU 29H ;3D选择缓冲ORG 0000HAJMP MAINORG 0003H ;外部中断INT0入口地址AJMP INT ;转中断服务子程序ORG 001BH ;定时器T1的入口AJMP DISP ;显示程序ORG 30HMAIN: ;初始化MOV P3,#00001111BMOV P2,#11100100B ;MOV P0,#0FFH ;MOV MUTE,#0 ;MOV POWER,#0 ;MOV R4,#0 ;MOV VOL,#10 ;预设音量等级为10MOV BASS,#30 ;预设低音等级为30MOV TRS,#35 ;预设高音等级为35MOV mic,#0 ;预设话筒音量等级为0MOV LUO,#0 ;MOV D3D,#0 ;MOV IN_SET,#0 ;MOV SP,#5FH ;设置堆栈MOV TMOD,#00010000B ;定时器T1工作于模式1（16位定时/计数模式）MOV TH1,#HIGH(65536-20000)MOV TL1,#LOW(65536-20000)SETB TR1 ;定时器T1开始运行SETB EA ;打开CPU总中断请求SETB ET1 ;定时器T1允许SETB IT0 ;设定INT0的触发方式为脉冲负边沿触发SETB EX0 ;打开INT0中断请求MOV Counter,#0 ;计数器初始化CLR P3.5 ;开机初始为音量状态CLR P3.4 ;CLR P3.6 ;SETB P3.7 ;MOV P1,VOL ;MOV R7,VOL ;MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bDSP:MOV R2,#9 ;将遥控器键值转化成0～9MOV DPTR,#TAB1 ;调用遥控键值表VV: ;MOV A,R2 ;MOVC A,@A+DPTR ;XRL A,1CH ;JZ ABC ;DJNZ R2,VV ;ABC: ;MOV A,R2 ;AJMP DSPINT: ;CLR EX0 ;暂时关闭INT0中断请求MOV R6,#10SB: ;ACALL YS1 ;调用882微秒延时子程序JB P3.2,EXIT ;延时882微秒后判断P3.2脚是否出现高电平如果有就退出解码程序DJNZ R6, SB ;重复10次，目的是检测在8820微秒内如果出现高电平就退出解码程序JNB P3.2, $ ;等待高电平避开9毫秒低电平引导脉冲ACALL YS2 ;延时4.74毫秒判断是否连发JB P3.2,EXIT ;MOV R1,#1AH ;设定1AH为起始RAM区MOV R2,#4 ;接收从1AH到1DH的4个内存,用于存放操作码和操作反码PP: ;MOV R3,#8 ;每组数据为8位JJJJ: ;JNB P3.2,$ ;等待地址码第一位的高电平信号LCALL YS1 ;高电平开始后用882微秒的时间尺去判断信号此时的高低电平状态MOV C,P3.2 ;将P3.2引脚此时的电平状态0或1存入C中JNC UUU ;如果为0就跳转到UUUJB P3.2,$ ;检测到高电平1的话延时882微秒等待脉冲高电平结束UUU: ;MOV A,@R1 ;将R1中地址的给ARRC A ;将C中的值0或1移入A中的最低位MOV @R1,A ;将A中的数暂时存放在R1数值的内存中DJNZ R3,JJJJ ;接收满8位换一个内存INC R1 ;对R1中的值加1，换下一个RAMDJNZ R2,PP ;接收完8位数据码和8位数据反码，存放在1AH/1BH/1CH/1DH中MOV A,1CH ;A的数就是解码数MOV A,1AH ;进行代码识别XRL A,#0 ;判断1AH的值是否等于00000000JNZ EXI ;如果不同则无效将1CH清零MOV A,1BH ;比较低8位地址XRL A,#11110111B ;再判断高8位地址是否正确JNZ EXI ;如果不相等说明解码失败退出解码程序MOV A,1CH ;比较数据码和数据反码是否正确?CPL A ;XRL A,1DH ;将1CH的值取反后和1DH比较不同则无效丢弃核对数据是否准确JNZ EXI ;如果不同则无效将1CH清零AJMP BIJIAO ;如果相等说明解码正确AJMP EXIT ;如果不相等说明解码失败退出解码程序EXI: ;MOV 1CH,#0 ;EXIT: ;JB P2.6,QQ1 ;手动主计数加LCALL YS3 ;MOV A,#03 ;LCALL YS3 ;AJMP KD ;QQ1:JB P2.7,QQ2 ;手动主计数减LCALL YS3 ;MOV A,#02 ;LCALL YS3 ;AJMP KD ;QQ2: ;JNB P3.0,QQ3 ;手动选择控制:主音量/低音/高音/话筒音量JNB P3.1,QQ4 ;手动选择音源:1/2/3SETB EX0 ;中断SETB P3.2 ;RETIQQ3: ;MOV A,#27 ;LCALL YS4 ;LCALL YS4 ;AJMP TT2 ;选择控制:主音量/低音/高音/话筒音量SETB EX0 ;允许中断SETB P3.2 ;RETIQQ4: ;LCALL YS4 ;LCALL YS4 ;AJMP IN_KEY ;选择音源1/2/3SETB EX0 ;允许中断SETB P3.2 ;RETIBIJIAO:MOV A,1CH ;按键数值判断执行;------------------------------------------------------------;以下为加主音量/低音/高音/话筒级数;------------------------------------------------------------KD:CJNE A,#03,TT0 ;遥控键值等3时,执行主计数器加cjne r4,#0,dd1 ;如果R4的值等0,主计数器为主音量控制MOV R7,VOL ;CJNE R7,#63,VOL_UP ;预设音量控制为64级(0-63) AJMP EXITTT0: ;跳转超范围,不得不加AJMP TT1 ;转到主计数器减VOL_UP:INC VOL ;主音量加1MOV P1,VOL ;把主音量的数送到P1口进行D/A转换MOV R7,VOL ;显示当前的调节级数MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bAJMP EXITdd1:cjne r4,#1,dd2 ;如果R4的值等1,主计数器为低音控制MOV R7,BASS ;CJNE R7,#63,BASS_UP ;预设低音控制为64级(0-63) AJMP EXITBASS_UP:INC BASS ;低音加1MOV P1,BASS ;把低音控制的数送到P1口进行D/A转换MOV R7,BASS ;MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bAJMP EXITdd2:cjne r4,#2,dd3 ;如果R4的值等2,主计数器为高音控制MOV R7,TRS ;CJNE R7,#63,TRS_UP ;预设高音控制为64级(0-63) AJMP EXITTRS_UP:INC TRS ;高音加1MOV P1,TRS ;把高音控制的数送到P1口进行D/A转换MOV R7,TRS ;MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bAJMP EXITdd3:cjne r4,#3,dd4 ;如果R4的值等3,主计数器为话筒音量控制MOV R7,MIC;CJNE R7,#63,MIC_UP ;预设话筒音量控制为64级(0-63) AJMP EXITMIC_UP:INC MIC ;话筒音量加1MOV P1,MIC ;把话筒音量控制的数送到P1口进行D/A转换MOV R7,MIC ;MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bAJMP EXITdd4:MOV R4,#0 ;只有4组,R4清0,返回主音量控制MOV P1,VOLMOV R7,VOL ;MOV A,R7 ;将R7中的十六进制数转换成10进制MOV B,#10 ;10进制/10=10进制DIV AB ;MOV DISPBUFF+1,A ;十位在aMOV DISPBUFF,B ;个位在bAJMP EXIT;---------------------------------------------------------------- ;以上为加主音量/低音/高音/话筒级数。

实训要求
编写、调试程序实现相应的功能。 完成实训报告的书写 。
报告要求：
1、画出程序设计流程图。 2、写出程序清单，并给关键语句添加注释。 3、记录设计时遇到的问题及解决办法。
实训考核办法
（1）实训报告整洁清晰、内容充实、线路图清晰、 准确（30%） （2）程序语句注释正确、实训结果准确（20%） （3）考核答辩（30%） （4）爱护实验设备、遵守纪律、学习态度（20%） 凡有以下情况的没有实训成绩： 无故旷课5次以上的； 没交实训报告的；
音量的调整 功能描述： 功能描述：调整音量并显示 有效状态： 有效状态： SYSTEM ON状态 控制键： 控制键： Volume+/- 键
动作显示： 动作显示：目前系统设置12级（00-11）音量(DC电 压/音量对照见下表)； 当按下Volume+键时，把当前音量所对应的电 压幅度向上调整一个等级，同时LED显示增加“1”； 当音量增加到“11”后，再按下volume+键无作用； 当按下Volume-键时，把当前音量所对应的电压幅 度向下调整一个等级，同时LED显示减少“1”；当 音量减少到“00”，再按下Volume-键无作用。 DC电压的调整是通过PWM来调整的。
DISPLAY部分:用两个7位的LED数码管实现 两个8字的显示，显示的信息为开机，关机的 状态，音量值的大小，MUTE和解MUTE的状 态。 DISPLAY部分与MCU直接的通讯接口② 是采用I/O口直接驱动的方式。
6019AMP系统的功放部分: 6019是一个3W的 功放，在我们的系统设计中我们将驱动一个8 欧姆 /2W的功放。 功率（音量）是通过一个直流电压控制 的，功率随着输入DC电压的升高而增大。 目前系统的设计是MCU通过PWM输出（接 口③）控制输入DC电压而达到控制输出功率 (音量)的目的。
