2020届高三地理一轮复习重点特训----热力环流

2020届高三地理复习讲解：热力环流一、典题示例材料一海陆风示意图。

材料二小说《三国演义》中讲述了这样一个故事：公元234年春，诸葛亮在上方谷设伏兵，安排大将魏延诱敌深入。

当司马懿等人追进上方谷时，山上士兵即投下石块堵塞谷口，同时引燃谷内干柴，顿时火海一片。

正当司马懿父子以为必死无疑时，天空竟然下起了大雨，司马懿趁机逃脱。

打扫战场时发现四周山顶上散落着未烧尽的衣服碎屑和草木灰。

(1)说出白天与夜间A、B代表的陆、海近地面气温高低状况，并解释原因。

(2)在图中画出各点之间的垂直气流和水平气流。

(3)判定A、B之间的气压高低，同一水平面上的气压高低与等压面凹凸有何对应关系？(4)对比海陆间白天与夜间风向的差异。

(5)用热力环流知识解释上方谷下雨的原因。

(6)为什么打扫战场时发现四周山顶上散落着未烧尽的衣服碎屑和草木灰？答案：(1)白天陆地气温高、海洋气温低；夜间陆地气温低、海洋气温高。

原因是与海洋相比，陆地吸热速度和散热速度快。

(2)绘图略。

(白天：B→A、A→A1、A1→B1、B1→B；夜间：A→B、B→B1、B1→A1、A1→A)(3)白天：A气压低、B气压高；夜间：A气压高、B气压低。

同一水平面上，等压面向上凸起的地方是高压区，等压面下凹的地方是低压区。

(4)白天，近地面风由海洋吹向陆地，为海风；夜间，近地面风由陆地吹向海洋，为陆风。

(5)谷内干柴被引燃后，空气强烈受热上升，易凝结成雨。

(6)谷内气流上升时，将未烧尽的衣服碎屑和草木灰带至空中，然后随热力环流在气温较低的四周山顶落下。

二、归纳总结1．热力环流的形成由于地面冷热不均而形成的空气环流，称为热力环流。

热力环流的形成过程如图所示：2．几种常见的热力环流形式(1)海陆风(2)山谷风(3)城市风三、方法技巧热力环流中“三个关系”的判读方法(1)气温与气压的关系：近地面气温高，空气膨胀上升，形成低压，高空形成高压；近地面气温低，空气冷却下沉，形成高压，高空形成低压(如图中甲、乙、丙三地所示)。

2020届高三地理复习训练：热力环流的原理及应用山谷风环流因山地平原地形的差异而产生，对冬季静稳天气（近地面风速较小，大气稳定）下京津冀地区空气质量的影响很大，而海陆风的影响则相对较弱。

静稳天气下，下图中山前地区的偏南风与偏北风以日为周期的消长与进退影响着北京及其以南地区大气污染物浓度的变化。

据此完成1—3题。

1．冬季海陆风环流对京津冀地区的影响较弱，其主要原因是A．植被覆盖率较低B．海平面略有下降C．热岛效应较明显D．海面被海冰覆盖2．下图所示的山谷风环流中，能将南部大气污染物汇聚至北京的气流是A．①B．②C．③D．④3．在静稳天气条件下，北京市冬季凌晨至清晨大气污染物浓度明显降低的地区是A．北部地区B．南部地区C．东部地区D．西部地区草原犬鼠（土拨鼠）有自己的生存智慧。

它们善于挖掘洞穴，其洞穴有两个出口：一个是平的，而另一个则是隆起的土堆（如下图）。

这使地面上的风能够吹进洞穴，形成“穿堂风”，给犬鼠带去习习凉风。

据此，完成4—5题。

4．根据上图犬鼠洞穴的“穿堂风”，以下判断正确的是：A．甲为气流出口B．甲洞口气压比乙洞口高C．乙处气温较低D．甲洞口地面气流流速较快5．湖南省衡阳市丘陵地区的民居要利用“穿堂风”，以下布局合理的是A．房屋东西朝向，房前河流，屋后水泥地面B．房屋东西朝向，房前水泥地面，屋后山林C．房屋南北朝向，房前山林，屋后河流D．房屋南北朝向，房前水泥地面，屋后河流河北省张北坝上地区，建有特大型风电站。

山区风机布局在山脊、鞍部、沟谷等风力强劲、风向稳定的地方，风电场占地面积大，对捕鼠黄鹰柄息、觅食危害较大。

下右图为山脊上空黄鹰空中盘旋路线示意图。

据此回答6—7题。

6．据图推测常影响黄鹰在空中盘旋的风最可能是A．谷风B．西南季风C．盛行西风D．热岛风7．下列天气对黄鹰飞行威胁最小的是A．雨雪天气B．低温寒潮C．北风强劲D．微风和煦山谷风是山区昼夜间风向发生反向转变的风系。

白天太阳辐射导致山坡上的空气增温强烈，暖空气沿坡面上升，形成谷风；反之，则形成山风。

2020届高三地理复习讲解：热力环流一、知识讲解（一）热力环流的形成——一个过程、两个方向、三个关系1．一个过程2．两个方向3.(1)温差关系：(如上图中甲、乙两地所示)。

(2)风压关系：水平方向上，风总是从高压吹向低压。

(如上图中M、N处风向所示)。

(3)等压面的凹凸关系：①受热地(乙地)：低空下凹、高空上凸。

②冷却地(甲地)：低空上凸、高空下凹。

4．常见的热力环流形式(1)海陆风①成因分析——海陆热力差异是前提和关键②影响与应用海陆风使海滨地区气温日较差减小，夏季气温低，空气较湿润，是避暑的好地方。

(2)山谷风①成因分析——山坡的热力变化是关键白天山坡比同高度的山谷升温快，气流上升，夜晚山坡比同高度的山谷降温快，气流下沉，山谷和盆地常因夜间冷的山风吹向谷底，使谷底和盆地内形成逆温层，大气稳定，易造成大气污染。

所以，山谷地区不宜布局有污染的工业。

(3)市区与郊区之间的热力环流①成因分析——“城市热岛”的形成是突破口②影响与应用一般将绿化带布置在气流下沉处以及下沉距离以内，而将卫星城或污染较重的工厂布置于下沉距离之外。

二、经典高考试题1．下图为甲地所在区域某时刻高空两个等压面P1和P2的空间分布示意图，图中甲、乙两地经度相同。

完成下题。

此时甲地近地面的风向为()A．东南风B．西南风C．东北风D．西北风解析高空等压面分布是乙处高，甲处低，则可推知高空气流由乙流向甲，进一步推出近地面由甲流向乙，如图所示：甲乙两地经度相同，根据纬度可知近地面由甲流向乙是南风，由于地转偏向力的影响，北半球向右偏，南风偏转成西南风。

B项正确。

答案B2．下图为北半球某平原城市冬季等温线分布图。

读图回答(1)～(2)题。

(1)该城市可能位于()A．回归线附近大陆西岸B．40°N附近大陆西岸C．回归线附近大陆东岸D．40°N附近大陆东岸(2)市中心与郊区的气温差异导致市中心()A．降水的可能性较郊区大B．降雪的可能性较郊区大C．大气污染物不易扩散至郊区D．不易受郊区燃烧秸秆烟雾的影响解析第(1)题，由图读出该城市冬季平均气温在0℃以下，40°N附近大陆东岸为温带季风或温带大陆性气候，气温与其比较吻合。

2020高中地理热力环流详解及真题解析高中地理热力环流详解及真题解析热力环流是高中地理自然地理部分较难理解的考点之一,下面做了整理分享给大家：第一：热力环流知识详解1.基本知识〖概念〗由于地面冷热不均而形成的空气环流，成为热力环流。

〖成因〗影响其形成的主要因素：太阳辐射——根本原因（地表冷热不均）〖特点〗热力环流是大气运动的一种最简单的形式。

〖形成过程〗地区间冷热不均→空气垂直运动（上升或下沉）→同一水平面上的气压差异→大气的水平运动→热力环流〖图示〗(1)地区间的冷热不均，引起空气的上升或下沉的垂直运动。

（图中实线为等压面，虚线为等高面）(2)空气的上升或下沉，导致了同一水平面上的气压差异（如图1）(3)气压差异又形成大气的水平运动（如图2）。

2.实例在现实生活中存在很多与热力环流原理相同的大气环流，如城市风、海陆风和山谷风等。

（1）海陆风：滨海地区白天陆地升温快，空气膨胀上升，陆地近地面形成低压，风由海洋吹向陆地（海风）；晚上陆地降温快，空气收缩下沉，陆地近地面形成高压，风由陆地吹向海洋（陆风）。

海陆风使滨海地区气温日较差减小，降水增多。

（2）山谷风：白天山坡的大气温度高，暖空气沿山坡上升，形成谷风；夜间山坡的大气温度低，冷空气沿山坡下滑，形成山风。

在山谷和盆地常因夜间冷的山风吹入谷底，使谷底和盆地内形成逆温层。

若在这些地区布局有废气、粉尘排放的工业，常容易造成大气污染事件。

（3）、城市风：由于城市释放出大量的人为热，导致城市的气温高于郊区，使城市犹如一个温暖的岛屿，人们称之为“城市热岛”。

当大的环流微弱时，由于城市热岛的存在，引起空气在城市上升，在郊区下沉，这样就在城市与郊区之间形成了小型的热力环流，称为城市风。

3.应用（1）在城市规划时一定要注意研究城区上空的风到郊区下沉的距离。

一方面将污染严重的工业企业布局在城市风的下沉距离之外，另一方面，应将卫星城建在城市风环流之外，以避免相互污染，（2）海陆风使滨海地区气温日较差减小，降水增多。

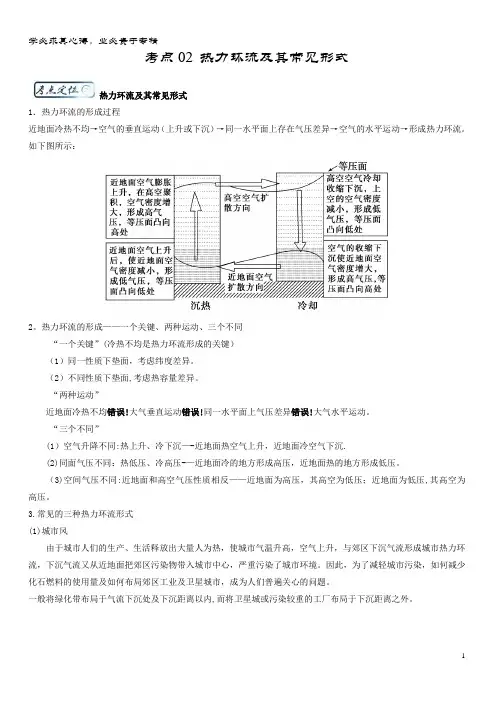

考点02 热力环流及其常见形式热力环流及其常见形式1．热力环流的形成过程近地面冷热不均→空气的垂直运动（上升或下沉）→同一水平面上存在气压差异→空气的水平运动→形成热力环流。

如下图所示：2。

热力环流的形成——一个关键、两种运动、三个不同“一个关键”(冷热不均是热力环流形成的关键）（1）同一性质下垫面，考虑纬度差异。

（2）不同性质下垫面,考虑热容量差异。

“两种运动”近地面冷热不均错误!大气垂直运动错误!同一水平面上气压差异错误!大气水平运动。

“三个不同”(1）空气升降不同:热上升、冷下沉—-近地面热空气上升，近地面冷空气下沉.(2)同面气压不同：热低压、冷高压-—近地面冷的地方形成高压，近地面热的地方形成低压。

（3)空间气压不同:近地面和高空气压性质相反——近地面为高压，其高空为低压；近地面为低压,其高空为高压。

3.常见的三种热力环流形式(1)城市风由于城市人们的生产、生活释放出大量人为热，使城市气温升高，空气上升，与郊区下沉气流形成城市热力环流，下沉气流又从近地面把郊区污染物带入城市中心，严重污染了城市环境。

因此，为了减轻城市污染，如何减少化石燃料的使用量及如何布局郊区工业及卫星城市，成为人们普遍关心的问题。

一般将绿化带布局于气流下沉处及下沉距离以内,而将卫星城或污染较重的工厂布局于下沉距离之外。

(2）海陆风白天在太阳照射下，陆地增温快，气温比海上高,空气膨胀上升,高空气压比原来气压升高，空气由大陆流入海洋；近地面陆地形成低气压，而海洋上因气温低，形成高气压，使下层空气由海洋流入大陆,形成海风。

夜间与白天大气的热力作用相反而形成陆风。

(3）山谷风白天因山坡上的空气增温强烈，于是暖空气沿坡上升，形成谷风(如图a）。

夜间山坡上的空气迅速冷却,密度增大，因而沿坡下滑,流入谷地,形成山风（如图b）。

城市风环流的方向不随时间而变化，因为市区的气温总是高于郊区。

而海陆风环流和山谷风环流的流向则随昼夜的变化而向相反的方向变化，因为海与陆、山与谷的气压高低随昼夜改变而改变。

第二讲热力环流(一)1．大气运动的根本原因：太阳辐射的纬度分布不均，造成高低纬间的热量差异。

2．热力环流的概念：由于地面冷热不均而形成的空气环流。

3．形成过程：要抓住“一个过程、两个方向、三个关系”。

(1)一个过程：近地面冷热不均引起,空气的垂直运动(上升或下沉)造成,同一水平面上出现气压差异导致,空气的水平运动形成,热力环流。

(2)两个气流运动方向：(3)三个关系：①温压关系：下垫面热低压，冷高压，即地面冷的地方形成高压，热的地方形成低压。

②风压关系：水平方向上，风总是从高压吹向低压。

③近地面和高空的气压性质相反。

[特别提醒]正确理解上述三个关系，要特别注意：无论是近地面还是高空，高压和低压总是在同一水平面上相对而言的，而在垂直方向上，随着海拔升高，气温逐渐降低，气压也降低。

(二)常见的热力环流形式1．海陆风成因示意图：(1)成因分析——海陆热力性质差异是前提和关键。

(2)影响与应用：海陆风使海滨地区气温日较差减小，夏季气温低，空气较湿润，是避暑的好地方。

2．山谷风成因示意图：(1)成因分析——山坡的热力变化是关键。

(2)影响与应用：山谷和盆地常因夜间冷的山风吹向谷底，使谷底和盆地内形成逆温层，大气稳定，易造成大气污染。

所以，山谷地区不宜布局有污染的工业。

3．城市与郊区之间的热力环流图：错误!⇨错误!(1)成因分析——“城市热岛”的形成是突破口。

(2)影响与应用：一般将绿化带布置在气流下沉处以及下沉距离以内，而将卫星城或污染较重的工厂布置在下沉距离之外。

[特别提醒]海陆风、山谷风的风向变化实质上不在于白天还是晚上，而在于不同下垫面区域的温度对比关系。

不同的下垫面之间，只要存在热力性质差异，就存在气温差异，就会形成热力环流。

题组练通伊朗古城亚兹德古老的“风塔”是建筑物中用来通风降温的建构。

风塔高过屋顶的部分四面镂空(左下图)，悬空连接到室内大厅，塔下中央建有一个水池(右下图)。

据此完成1～2题。

2020届高三地理复习考点透析：热力环流一、典例引领读下图，回答(1)～(2)题。

(1)四点中气压最高的是( )A．A点B．B点C．C点D．D点(2)有关图中各点大气运动和天气的叙述正确的是( )A．A点为下沉气流B．高空大气由D点流向B点C．近地面大气由A点流向C点D．C点在高压控制下，是晴朗天气(1)C (2)D [第(1)题，根据高空等压面的弯曲情况可判断出近地面A和C两地的气压和气温状况。

A处高空等压面向高处凸出，说明A 处的气流为上升运动，气温较C处高，气压则较C处低。

第(2)题，从上题解析可知，A处气温高于C处，气流上升，气压较低；C处气温低，气流下沉，气压较高；水平方向气流从高压流向低压，即近地面气流由C处流向A处，高空气流由B处流向D处。

气流上升的地区往往形成阴雨天气，气流下沉的地区，天气是晴朗的，C处气流下沉形成高压，为晴朗的天气。

]二、考点透析1．理解热力环流的形成，关键抓住以下三点关系(1)温压关系(如上图中甲、乙、丙三地所示)：(2)风压关系：水平方向上，风总从高压吹向低压(如上图中①②③④处风向所示)。

(3)等压面凸凹关系：近地面与高空的等压面凸起方向相反。

2．常见热力环流形式的图示分析及应用(1)海陆风①成因分析——海陆热力性质差异是前提和关键②影响与应用海陆风使海滨地区气温日较差减小，夏季气温低，空气较湿润，是避暑的好地方。

(2)山谷风①成因分析——山坡的热力变化是关键②影响与应用山谷(小盆地)常因夜间冷的山风吹向谷底(盆地)，使谷底(小盆地)内形成逆温层，大气稳定，易造成大气污染。

所以，山谷(小盆地)地区不宜布局污染工业。

(3)城市热岛效应①成因分析——“城市热岛”的形成是突破口②影响与应用一般将绿化带布置在气流下沉处以及下沉距离以内，而将卫星城或污染较重的工厂布置于下沉距离之外。

三、题组训练城市热岛效应是指城市中心的气温明显高于外圈郊区的现象，热岛强度是用城市和郊区两个代表性观测点的气温差值表示的。

2020届高三地理复习讲解：常见的热力环流一、知识讲解常见的热力环流热力环流的实质是同一水平面的两个区域冷热不均引起气压差异和空气运动，所以只要是冷热不均或存在热力差异的两地，就可以形成热力环流，如陆地和水面的热力性质有较大差异，在同样受热或受冷条件下温度变化幅度不一致，就可以形成热力环流。

下面介绍几种常见的热力环流。

(1)海陆风影响：使滨海地区气温日较差减小，降水增多。

(2)山谷风影响：山谷和盆地常因夜间的山风吹向谷底，使谷底和盆地内形成逆温层，阻碍了空气的垂直运动，易造成大气污染。

(3)城市风影响：一般将绿化带布局于气流下沉处或下沉距离以内，将卫星城或污染较重的工厂布局于气流下沉距离之外。

二、例题分析下图为“北半球某平原城市冬季等温线分布图”。

读图回答1～2题。

1．该城市可能位于()A．回归线附近大陆西岸B．40°N附近大陆西岸C．回归线附近大陆东岸D．40°N附近大陆东岸2．市中心与郊区的气温差异导致市中心()A．降水的可能性较郊区大B．降雪的可能性较郊区大C．大气污染物不易扩散至郊区D．不易受郊区燃烧秸秆烟雾的影响答案 1.D 2.A解析第1题，阅读图表资料可知，该城市冬季气温低于0℃。

回归线附近大陆西岸为热带沙漠气候，东岸为亚热带季风(季风性湿润)气候，40°N附近大陆西岸以北为温带海洋性气候、以南为地中海气候，冬季气温均高于0℃，A、B、C项错误；40°N附近大陆东岸为温带季风气候，冬季气温低于0℃，D项正确。

第2题，由于城市热岛效应使该城市中心气温比郊区的气温高，空气对流更旺盛，降水的可能性较郊区大，A项正确；城市热岛效应下，气温较郊区高，降雪的可能性较郊区小；由于城市热力环流的存在，高空气流由城市流向郊区，大气污染物较易扩散至郊区；近地面气流由郊区流向城市导致城市易受郊区秸秆燃烧烟雾的影响，因此B、C、D项错误。

三、跟踪训练1．下图表示四处热力环流形成示意过程，其中正确的是()A．①B．②C．③D．④答案B解析根据热力环流形成的基本原理和不同性质下垫面物理性质进行判断。

2020届高三地理复习方法讲解：热力环流的成因及应用一、典题示例伊朗古城亚兹德古老的“风塔”是建筑物中用来通风降温的建构。

风塔高过屋顶的部分四面镂空(左下图)，悬空连接到室内大厅，塔下中央建有一个水池(右下图)。

据此完成1～2题。

1．“风塔”顶部四面镂空主要是()A．为了室内空气流出B．为了采光C．为了室内热量散发D．为了室外空气流入2．有关室内空气的流动状况的说法，正确的是()A．从四周流向水池B．从水池流向四周C．中央为上升气流D．四周为下沉气流解析：1.D 2.B第1题，由材料可知，伊朗古城的“风塔”位于热带沙漠地区，塔下中央建有一个水池，水的比热容较大，使周围气温降低，空气收缩下沉，高层空气由四周向塔中心流，则“风塔”顶部四面镂空主要是为了室外空气流入，D正确。

第2题，由上题可知，室内水池使周围气温降低，气压增高，则垂直方向上空气向下运动，水平方向上空气由中心流向四周，结合选项可知，B正确。

我国南方某地新建一小型水库，某日两时刻测得水库及其东西两侧气温分布如图所示。

据此回答3～5题。

3．读图可知()A．水库中心区的气温日变化最大B．水库中心区的气温日变化最小C．一天中水库中心区的气温始终高于东西两侧地区的气温D．一天中水库中心区的气温始终低于东西两侧地区的气温4．水库与周围地区存在着气温差异，导致水库与周围地区之间形成了热力环流。

则()A．热力环流的方向整日不变B．水库中心区始终存在上升气流C．白天风由水库吹向四周D．晚上风由水库吹向四周5．下列图中与15：00水库东西两侧高空等压面的剖面线相符的是()解析：3.B 4.C 5.C第3题，根据气温分布曲线可知，3：00 东西两侧气温较低，水库中心区的气温较高；15：00水库中心区的气温较低，东西两侧气温较高，所以水库中心区的气温日变化最小。

第4题，白天，水库比热容大，升温慢，气温较周边地区低，形成下沉气流；周边地区升温快，气温高，盛行上升气流，近地面气流由水库流向四周。

高考地理复习专题知识归纳总结—热力环流一、课标呈现运用示意图等，说明热力环流原理，并解释相关现象二、基础知识知识点1：热力环流（1）热力环流的形成：地面受热不均→大气垂直运动→水平气压梯度力→大气水平运动。

（2）温度：同一水平面上，近地面温度高处，气流上升；同一地点垂直方向上，海拔越高气温越低。

（3）气压值：同一水平面上看高、低压；对同一地点垂直方向上，海拔越高气压值越低。

如下图气压由大到小依次是：PC＞PD＞PA＞PB。

（4）等压面的变化规律：同一水平面，形成高压的地方等压面上凸，形成低压的地方等压面下凹。

（5）几种常见的热力环流实例①海陆风ACBD影响：使滨海地区气温日较差减小，降水增多。

①山谷风影响：在山谷和盆地常因夜间的山风吹向谷底，使谷底和盆地内形成逆温层，阻碍了空气的垂直运动，易造成大气污染。

①城市风影响：一般将绿化带布局于气流下沉处或下沉距离以内，将卫星城或污染较重的工厂布局于气流下沉距离之外。

知识点2：大气水平运动——风1.形成的直接原因：水平气压梯度力。

2.影响大气水平运动的作用力3.高空风和近地面风(以北半球为例)三、难点辨析易错点1：风向的表示方法和风向的判读1．风向表示方法2．根据等压线判断风向第一步，画水平气压梯度力的方向。

读等压线图，判断气压高低，并按垂直于等压线（即垂直于该点等压线的切线），由高压指向低压的原理画出水平气压梯度力（一般用虚线表示）。

第二步，确定是南半球还是北半球，根据北半球向右偏，南半球向左偏，画出偏转方向（用实线箭头表示）。

如果是近地面的风，偏转角度为30°～45°（因为近地面的风受三个力的作用，最终风向与等压线有一定的角度）；如果是高空的风，则偏转90°，风向与等压线平行。

如下图所示（以北半球为例）：易错点2：风力大小的判读1．看水平气压梯度力大小（1）同一幅等压线图上，根据等压线疏密判断：等压线密集，水平气压梯度力大，风力大；等压线稀疏，水平气压梯度力小，风力小。

冷热不均引起大气运动专题训练一、选择题(共11小题，每小题4分，共44分。

每小题后面的四个选项中只有一项最符合题意)由于月球表面昼夜温差非常大，白昼时温度高达127 ℃，黑夜时低至－183 ℃。

为适应极端环境，“玉兔号”月球车不得不遵守“日出而作，日落而息”的作息规律。

下左图为“玉兔号”月球车沉睡了一个黑夜后首次醒来。

专家这样形容它：肩插“太阳翼”，脚踩“风火轮”，身披“黄金甲”，腹中“秘器”多。

“玉兔号”月球车使命大、本领强。

据此回答1～2题。

1．材料中提到的“太阳翼”接收到的辐射对应上右图中的()A．①B．⑦C．③D．⑤2．月球表面昼夜温差能达到300多摄氏度的主要原因是()A．①强，②强B．②强，③弱C．④强，⑤强D．①强，③弱研究发现，我国河西走廊西部某绿洲，昼夜气温均比周围戈壁荒漠低，夏季甚至低30 ℃。

蒸发量和沿海湿润地区相当，比荒漠戈壁少一半。

夏季，绿洲与绿洲沙漠过渡带之间形成小的热力环流——绿洲环流。

据此完成3～5题。

3．绿洲温度低是因为()A．云层削弱了太阳辐射B．地表蒸发和植物蒸腾C．林木削弱了太阳辐射D．地面反射和植物反射4．绿洲环流大气运动的特点是()A．绿洲气流白天上升，夜晚下沉B．过渡带气流白天上升，夜晚下沉C．绿洲气流全天上升，过渡带全天下沉D．绿洲气流全天下沉，过渡带全天上升5．绿洲蒸发量较小的原因有()①过渡带气流阻碍沙漠干热空气的影响②绿洲垂直方向气流抑制了空气上下交换③气候干旱，地表水缺乏④温度低，空气容纳水汽少A．①②B．③④C．①③D．②④下图是东亚局部地区某日8时海平面气压分布图(单位：hPa)。

读图回答6～7题。

6．图中①②两地气压差最可能是()A．12 hPa B．13 hPa C．14 hPa D．15 hPa7．此时，台湾海峡的风向是()A．北风B．南风C．东风D．西风下图为北半球中纬某学校附近一处山谷的等高线、夏季某日不同时刻25 ℃等温线图，图中a、b等温线表示当地时间10点、16点气温分布状况。
