装配的基本知识

装配基础知识员工培训装配工人基本知识山东天安阀门有限公司2009年技术科编制装配工人基本知识一、装配的概念根据规定的要求，将若干零件装配成部件的过程叫部装，把若干个零件和部件装配成最终产品的过程叫总装。

一台机械产品往往由上千至上万个零件所组成，为了便于组织装配工作，必须将产品分解为若干个可以独立进行装配的装配单元，以便按照单元次序进行装配并有利于缩短装配周期。

装配单元通常可划分为五个等级。

1(零件零件是组成机械和参加装配的最基本单元。

大部分零件都是预先装成合件、组件和部件再进入总装。

2(合件合件是比零件大一级的装配单元。

下列情况皆属合件。

(1)两个以上零件,是由不可拆卸的联接方法(如铆、焊、热压装配等)联接在一起。

(2)少数零件组合后还需要合并加工，如阀芯体与阀芯垫，组合后需收口，平面(3)以一个基准零件和少数零件组合在一起，如图6—1a属于合件，其中阀芯体为基准零件。

阀芯体阀芯垫图6,1 合件和组件实例3(组件组件是一个或几个合件与若干个零件的组合。

4(部件部件是一个基准件和若干个组件、合件和零件组成。

5(机械产品它是由上述全部装配单元组成的整体。

装配单元系统图表明了各有关装配单元间的从属关系。

如图6—2所示。

二、装配工作的基本内容机械装配是产品制造的最后阶段，装配过程中不是将合格零件简单地联接起来，而是要通过一系列工艺措施，才能最终达到产品质量要求。

常见的装配工作有以下几项:1(清洗目的是去除零件表面或部件中的油污及机械杂质。

2(连接联接的方式一般有两种:可拆联接和不可拆联接。

可拆联接在装配后可以很容易拆卸而不致损坏任何零件，且拆卸后仍重新装配在一起。

例如螺纹联接、键联接等，不可拆联接，装配后一般不再拆卸，如果拆卸就会损坏其中的某些零件。

例如焊接、铆接等。

3(调整包括校正、配作、平衡等。

校正是指产品中相关零、部件间相互位置找正，找正并通过各种调整方法，保证达到装配精度要求等。

配作是指两个零件装配后确定其相互位置的加工，如配钻、配铰，或为改善两个零件表面结合精度的加工，如配刮及配磨等，配作是校正调整工作结合进行的。

装配基础知识（一）1-1装配工艺概述在生产过程中，按照规定的技术要求，将诺干个零件结合成部件或将诺干个零件和部件结合成机器的过程，称为装配。

一、装配工作的重要性装配工作是产品制造过程中的最后一道工序，装配工作的好坏，对整个产品的质量起着决定性作用。

零件间的配合不符合规定的技术要求，机器就不可能正常工作；零部件之间、机构之间的相互位置不正确，有的影响机器的工作性能，有的甚至无法工作；在装配过程中，不重视清洁工作、粗枝大叶、乱敲乱打，不安工艺要求装配，也绝不可能装配出合格的产品。

装配质量差的机器，精度低、性能差、消耗大、寿命短，将造成很大的浪费。

相反，虽然某些零部件的精度并不很高，但经过仔细的修配，精确的调整后，仍可能装配出性能良好的产品来。

装配工作是一项非常重要而细致的工作，必须认真做好。

二、装配工艺过程产品的装配工艺过程由以下四个部分组成：1.装配前的准备工作（1）研究和熟悉产品装配图及其技术条件，了解产品的结构、零件的作用以及相互的连接关系（2）确定装配的方法、顺序和准备所需要的工具。

（3）对装配零件进行清理和清洗，去掉零件上的毛刺、锈蚀、切屑、油污及其它赃物。

（4）对有些零部件还需要进行刮削等修配工作、平衡（消除零件因偏重而引起的振动）以及密封零件的水压试验等。

2.装配工作比较复杂的产品，其装配工作常分为部件装配和总装配。

（1）部件装配部件装配是指产品在进入总装配以前的装配工作，由于产品的复杂程度和装配组织的形式不同，部装工作的内容也不一样。

一般来说，凡是将两个以上的零件组合在一起，或将零件与几个组件（或称组合件）结合在一起，成为一个装配单元的装配工作，都可称为部件装配。

（2）总装配将零件和部件结合成一台完整的产品的过程叫总装配（3）调整、精度检验和试车1）调整工作是调节零件或机构的相互位置、配合间隙、结合松紧等，目的是使机构或机器工作协调。

如轴承间隙、镶条位置、齿轮轴向位置的调整等。

2）精度检验包括工作精度检验、几何精度检验等3）试车包括机构或机器运转的灵活性、工作温升、密封性、转速、功率等方面的检查。

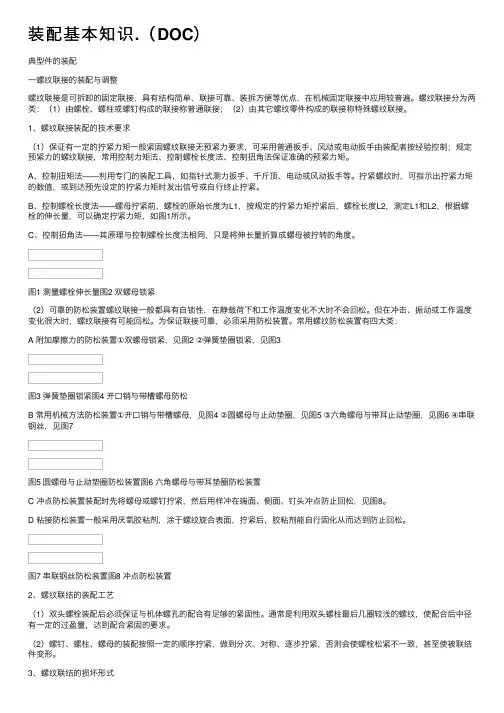

装配基本知识.（DOC）典型件的装配⼀螺纹联接的装配与调整螺纹联接是可拆卸的固定联接，具有结构简单、联接可靠、装拆⽅便等优点，在机械固定联接中应⽤较普遍。

螺纹联接分为两类：（1）由螺栓、螺柱或螺钉构成的联接称普通联接；（2）由其它螺纹零件构成的联接称特殊螺纹联接。

1、螺纹联接装配的技术要求（1）保证有⼀定的拧紧⼒矩⼀般紧固螺纹联接⽆预紧⼒要求，可采⽤普通扳⼿、风动或电动扳⼿由装配者按经验控制；规定预紧⼒的螺纹联接，常⽤控制⼒矩法、控制螺栓长度法、控制扭⾓法保证准确的预紧⼒矩。

A、控制扭矩法――利⽤专门的装配⼯具，如指针式测⼒扳⼿、千⽄顶、电动或风动扳⼿等。

拧紧螺纹时，可指⽰出拧紧⼒矩的数值，或到达预先设定的拧紧⼒矩时发出信号或⾃⾏终⽌拧紧。

B、控制螺栓长度法――螺母拧紧前，螺栓的原始长度为L1，按规定的拧紧⼒矩拧紧后，螺栓长度L2，测定L1和L2，根据螺栓的伸长量，可以确定拧紧⼒矩，如图1所⽰。

C、控制扭⾓法――其原理与控制螺栓长度法相同，只是将伸长量折算成螺母被拧转的⾓度。

图1 测量螺栓伸长量图2 双螺母锁紧（2）可靠的防松装置螺纹联接⼀般都具有⾃锁性，在静载荷下和⼯作温度变化不⼤时不会回松。

但在冲击、振动或⼯作温度变化很⼤时，螺纹联接有可能回松。

为保证联接可靠，必须采⽤防松装置。

常⽤螺纹防松装置有四⼤类：A 附加摩擦⼒的防松装置①双螺母锁紧，见图2 ②弹簧垫圈锁紧，见图3图3 弹簧垫圈锁紧图4 开⼝销与带槽螺母防松B 常⽤机械⽅法防松装置①开⼝销与带槽螺母，见图4 ②圆螺母与⽌动垫圈，见图5 ③六⾓螺母与带⽿⽌动垫圈，见图6 ④串联钢丝，见图7图5 圆螺母与⽌动垫圈防松装置图6 六⾓螺母与带⽿垫圈防松装置C 冲点防松装置装配时先将螺母或螺钉拧紧，然后⽤样冲在端⾯、侧⾯、钉头冲点防⽌回松，见图8。

D 粘接防松装置⼀般采⽤厌氧胶粘剂，涂于螺纹旋合表⾯，拧紧后，胶粘剂能⾃⾏固化从⽽达到防⽌回松。

图7 串联钢丝防松装置图8 冲点防松装置2、螺纹联结的装配⼯艺（1）双头螺栓装配后必须保证与机体螺孔的配合有⾜够的紧固性。

第一章装配基础知识1、什么叫装配？答：按照规定的技术要求，将若干个零件组装成部件或将若干个零件和部件组装成产品的过程，称作装配。

更明确地说：把已经加工好，并经检验合格的单个零件，通过各种形式，依次将零部件联接或固在一起，使之成为部件或产品的过程叫装配。

2、装配工作的重要性有哪些？答：装配工作的重要性有如下几点：（1）只有通过装配才能使若干个零件组合成一台完整的产品。

（2）产品质量和使用性能与装配质量有着密切的关系，即装配工作的好坏，对整个产品的质量起着决定性的作用。

（3）有些零件精度并不很高，但经过仔细修配和精心调整后，仍能装出性能良好的产品。

3、产品有哪些装配工艺过程？其主要内容是什么？答：装配的工艺过程由以下四部分组成：（1）装配前的准备工作研究和熟悉产品装配图及有关的技术资料，了解产品的结构，各零件的作用，相互关系及联接方法。

确定装配方法。

确定装配顺序。

清理装配时所需的工具、量具和辅具对照装配图清点零件、外购件、标准件等。

对装配零件进行清理和清洗。

对某些零件还需进行装配前的钳加工（如：刮削、修配、平衡试验、配钻、铰孔等）。

（2）装配工作部件装配——把零件装配成部件的过程叫部件装配。

总装配——把零件和部件装配成最终产品的过程叫总装配。

（3）调整、精度检验调整工作就是调节零件或机构的相互位置，配合间隙，结合松紧等，目的是使机构或机器工作协调（如轴承间隙、镶条位置、齿轮轴向位置的调整等）。

精度检验就是用量具或量仪对产品的工作精度、几何精度进行检验，直至达到技术要求为止。

（4）喷漆、涂油、装箱喷漆是为了防止不加工面锈蚀和使产品外表美观。

涂油是使产品工作表面和零件的已加工表面不生锈。

4、什么是装配工艺规程？答：规定产品或零部件装配工艺过程和操作方法等的工艺文件，称装配工艺规程。

5、执行工艺规程有哪些作用？答：（1）执行工艺规程能使生产有条理地进行。

（2）执行工艺规程能合理使用劳动力和工艺设备、降低成本。

装配知识复杂零件的划线一、基本概念根据图样和实物要求，在毛坯或工件上，用划线工具划出待加工部位的轮廓线作为基准点、线的操作称为划线。

（一）、按加工中的作用，划线可分为加工线，证明线和找正线 3 种。

划线按照用途分，有以下三种: 线按照用途分，有以下三种1. 在板料、条料上划落料线。

供气割、电焊、剪切、锯开和加工用。

2. 在铸、锻毛坯件上划线，用以确定加工面的位置和孔的中心，供粗加工用。

以划线来校正加工余量，对某些由于铸造、锻造中存在的缺陷，经划线确定是否可以补救。

3. 在半成品上划线，用以确定精加工表面及孔的位置，保证加工质量.（二）划线按复杂程度又可分为两种1. 平面划线，也可叫简单划线，在工件的一个表面上划线后，即能明确表面加工界线的操作叫平面划线。

如在法兰端面上划占孔加工线。

2. 立体划线，也可叫复杂划线，是在毛坯工件几个不同的表面或彼此成不同角度的各个表面进行划线的操作叫立体划线。

（三）划线的作用1. 通常情况下，一些比较复杂的工件毛坯和半成品，在进入精耕细作粗精加工时，常需凭借划线作为校正的依据。

2. 通过划线，可以检查毛坯是否与图纸要求一致。

3. 利用划线校正加工余量，来补救坯件上存在的某些局部缺陷。

4. 及早发现和剔除一些无法校正加工余量的坯件，以免浪费后道工序的加工工时。

（四）划线注意事项:1. 划线前必须研究图纸上的视图，尺寸、形位公差和技术要求，综合工件的加工工艺和设计要求进行分析，力求按设计基准划线。

2. 合理选定第一划线位置，以提高划线质量和简化划线过程。

尽量选择划线面积较大且平行於划线平台的表面为第一划线位置或者尽量选择精度要求较高的或主要加工面的加工线为第一划线位置线。

3. 划重型轴特别注意工件锻造缺陷。

挠性轴(L/d>15)注意工件弯曲。

4. 复杂零件一般划三个方向的十字线及检查线。

5. 斜孔及斜面必须把线引到斜面上去。

6. 对畸形大形工件合理选择支承点，使工件的重心与专用划线夹具的组合重心落在支承面内，否则加支承点。
