Xxxxx工程施工升降机安全专项施工方案编制人：职务：审核人：职务：审批人：职务：目录第一章工程概况 (4)一、工程概况和特点 (4)二、施工平面布置 (5)三、现场勘查 (5)四、技术保证条件 (5)第二章编制依据 (6)第三章施工计划 (7)第四章施工工艺技术 (7)一、技术参数 (7)1、设备选型 (7)2、基础设计 (9)3、基础的确定 (9)二、工艺流程 (10)三、施工方法 (11)1、升降机安装前的准备： (11)2、升降机基础制作： (11)3、底盘、围栏的安装： (11)4、外笼和吊笼的安装： (11)5、电缆的安装： (12)6、电气装置的检查： (12)7、吊杆的安装： (12)8、导轨架的安装： (12)9、附墙架的安装： (13)10、电缆导向装置的安装： (15)11、限位装置的安装： (16)四、施工电梯的安全试验 (17)1、电力驱动升降试车： (17)2、坠落试验： (17)五、施工电梯的验收及日常管理 (19)六、施工电梯的拆除 (20)第五章施工安全保证措施 (21)一、组织保障措施 (21)二、技术措施 (24)第六章施工管理及作业人员配备、分工和职责 (25)一、施工管理人员 (25)二、安全生产管理人员 (26)三、特种作业人员 (26)四、其他作业人员 (27)五、作业人员职责 (27)3、质检员 (28)10、现场警戒人员 (29)第七章验收要求 (29)一、基础的验收要求 (29)二、施工升降机验收要求 (30)三、验收程序 (30)四、验收内容 (31)五、验收人员 (34)第八章应急处置措施 (34)第九章计算书及相关施工图纸 (36)一、计算书 (36)二、节点图 (40)第一章工程概况一、工程概况和特点本工程座落于 xxx市区东北角xx路以西通北路以北及xx路所围地块内。
±0.000以下部位为地下二层车库，±0.000以上部位由七座塔楼组成，一至三层由裙房连通，1#～4#公寓楼为框架剪力墙结构，5#、6#、7#为框架结构，总建筑面积154800㎡。

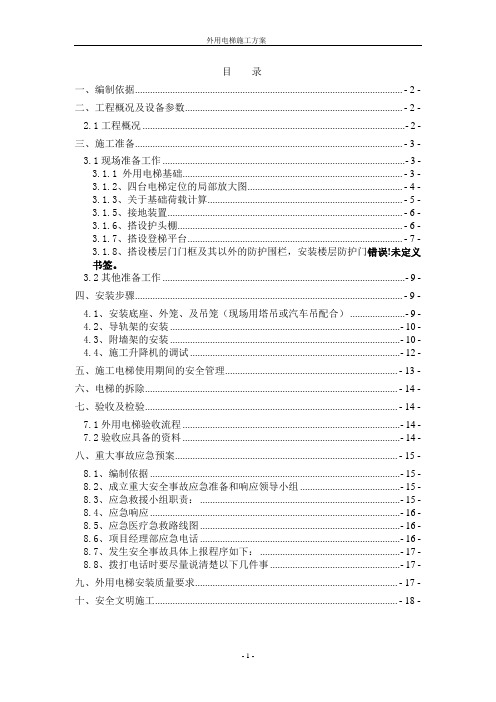

目录一、编制依据........................................................................................................... - 2 -二、工程概况及设备参数....................................................................................... - 2 -2.1工程概况 (2)三、施工准备........................................................................................................... - 3 -3.1现场准备工作 (3)3.1.1 外用电梯基础........................................................................................ - 3 -3.1.2、四台电梯定位的局部放大图.............................................................. - 4 -3.1.3、关于基础荷载计算.............................................................................. - 5 -3.1.5、接地装置.............................................................................................. - 6 -3.1.6、搭设护头棚.......................................................................................... - 6 -3.1.7、搭设登梯平台...................................................................................... - 7 -3.1.8、搭设楼层门门框及其以外的防护围栏，安装楼层防护门错误!未定义书签。
施工电梯安拆安全专项施工方案一、施工准备工作1.1编制安拆计划，明确施工范围和时间，并进行现场勘查，了解电梯的结构和特点，确定合理的安拆方案。
1.2组织专业技术人员进行现场指导和监督，确保施工的安全性和顺利进行。
1.3配备合格的工人，并进行必要的培训，使其掌握正确的施工方法和操作规程。
1.4确定施工现场的管控措施，划定施工区域，设置警示标志，确保施工现场的安全性。
二、施工前的准备工作2.1确保电梯不再运行，切断电源，并告知相关人员。
2.2清理电梯内的人员和物品，确保施工现场的安全。
2.3拆除电梯上的附件和部件，如按钮、指示灯等，确保施工的顺利进行。
2.4检查电梯的结构和连接部件，排除可能存在的安全隐患。
三、电梯安拆工作3.1进行支撑和固定工作，确保电梯的稳定和安全。
3.2卸下电梯的外壳，确保施工的顺利进行。
3.3拆除电梯内部的部件和设备，如电动机、钢丝绳等，确保施工的顺利进行。
3.4对电梯的主体结构进行卸载，采取合适的方法和工具，确保施工的安全。
四、施工后的清理工作4.1清理施工现场，撤除警示标志，恢复正常的施工环境。
4.2妥善处理电梯的废弃物和残余物，确保环境的清洁和卫生。
4.3检查施工现场是否存在安全隐患，并做好记录和整改工作。
4.4检查施工后的电梯是否存在问题，如有需要，进行维修和检测工作。
五、安全措施5.1确保施工人员具备相关的证书和资质，按照规定的工作程序进行操作。
5.2提供必要的个人防护用品，如安全帽、手套、防护鞋等，确保施工人员的安全。
5.3设置警示标志，指示施工区域，防止其他人员进入危险区域。
5.4对卸载工作进行严格的监督和管理，确保施工的安全性。
5.5在施工现场设置合适的照明设备，确保施工人员能够清晰地看到施工区域。
5.6加强对施工现场的管理，遵守相关的法律法规，确保施工的合法性和安全性。
六、应急预案6.1针对可能发生的紧急情况，制定相应的应急预案，明确各类事故的应对措施和责任人。
施工电梯的安装、使用和拆除（1）施工电梯安装：升降机的安装位置要视现场条件及设备情况而定，要尽量远离架空线路并保持在规定的安全距离以外。
升降机运行时险情较多，应避开施工现场人员流动频繁的场所。
安装顺序是：将底盘放置在基础上与基础预埋螺栓紧固，自升平台放在底盘上，吊篮放置在底盘中央。
安装标准节，每安装两个标准节（一般不大于8m）要做临时固定。
采用临时缆风绳要使用钢丝绳，节点及支承点要用螺栓联结，不能用铅丝绑扎。
两边立柱安装应交替进行。
节点螺栓规格必须按孔径选配，不能漏装，发现孔径位置不当时，不能随意扩孔，更不能以铅丝绑扎代替，以免节点松动变形。
安装标准节时应注意导轨的垂直度，导轨相接处不能出现折线和过大间隙，防止运行中产生撞击。
施工现场条件许可时，可在地面组装，然后整体吊起，以减少高处作业。
由于设计架体时，只考虑施工时的受力情况，所以在整体搬起之前，应对架体做临时加固，以增强节点抗弯能力。
（2）施工电梯使用：施工电梯每班首次运行时，必须空载及满载运行，梯笼升离地面1米左右停车，检查制动器灵敏性，然后继续上行楼层平台，检查安全防护门、上限位、前、后门限位，确认正常方可投入运行。
梯笼乘人、载物时必须使荷载均匀分布，严禁超载作业。
电梯运行至最上层和最下层时应操纵按钮，严禁以行程限位开关自动碰撞的方法停机。
施工电梯启动前必须先鸣笛示警，夜间操作应有足够照明。
双笼电梯当一只梯笼在进行笼外保养或检修时，另一只梯笼不得运行。
电梯运行中，司机不准做有妨碍电梯运行的动作，不得离开操作岗位，应随时观察电梯各部音响、温度、气味和外来障碍物等现象，发现反常应及时停机检查处理，故障未排除严禁运行。
施工电梯停止运行后应遵守以下规定：电梯未切断总电源开关前，司机不得离开操作岗位；作业后，将梯笼降到底层，各控制开关扳至零位，切断电源，锁好闸箱和梯门；班后按规定进行清扫、保养，并作好当班记录。
凡遇有恶劣天气、灯光不明、信号不明、机械故障等条件下应停止运行。
施工电梯安拆方案电梯安装前的准备工作：1.施工准备：确定电梯安装位置，与相关部门协调，获得必要的审批证明；2.工程测量：测量电梯井道尺寸，与电梯制造商进行沟通，确保电梯尺寸与井道匹配；3.基础准备：根据电梯的重量和压力，进行井底基础的加固，确保电梯安装后的稳定性；4.材料准备：采购电梯安装所需的材料和设备，如安装螺栓、托盘、消防设备等。
电梯安装的步骤如下：1.根据制造商提供的图纸和说明，确定电梯的组装方式和所需工具；2.在井道的上部和下部安装安全钢管架和安全外围栏，确保工作的安全性；3.在井道中间的位置固定临时工作平台，并搭设安全的防护网；4.将电梯主体组装在临时工作平台上，根据图纸正确连接电梯的各个组件；5.安装电梯导轨系统，确保其与电梯主体固定结实；6.连接电梯的电气和机械设备，进行初步调试和测试；7.安装电梯门和门机，确保其正常运转和安全性；8.进行电梯全面测试，包括载重测试、安全装置测试等；9.安装电梯的控制系统和按钮；10.进行最后的调试和测试，确保电梯的正常运行。
电梯安装完成后的收尾工作：1.清理施工现场，确保没有遗留任何危险或垃圾；2.进行电梯接收验收，报告相关部门并获得相关证明文件；3.培训相关人员，包括使用和维护电梯的操作人员；4.编制电梯的维护计划，确保日常维护和保养；5.建立电梯使用档案，记录电梯的安装和维护情况；6.如有需要，进行电梯的保险购买及相关手续；7.完成电梯的交付，确保电梯交付后的质量和运行安全。
以上是一般的电梯安装和安拆方案，具体的施工方案应根据实际情况进行调整和安排。
在整个施工过程中，要严格按照相关法规和安全规范进行操作，确保人身安全和质量，避免事故发生。
施工升降机（SC200/200）安装（拆卸）专项施工方案工程名称：工程地址:施工单位:监理单位：安装单位: XXX工程机械有限公司方案编制：方案审核：方案审批:二0一二年月目录一、第一节工程及施工升降机简介———-—————————---4①、设备简介———————————-————————————4②、工程概况————-——————-————-——-————4③、编制依据—————-——--—--——-————————4④、施工升降机基础设计概况-——--—--———--——-—5⑤、施工升降机覆盖范围内环境及安装注意事项—-———-———5⑥、施工升降机拆装人员安排及职责-—-——---—--———5⑦、施工升降机主要性能参数——————-————-—————6 二、第二节施工升降机基础—————-———————-—————6①、基础介绍-—————--—--———--———-————6②、基础设置方案-——-—————-——-—————————9三、第三节安装前的准备-————-————————————--11①、升降机安装前的准备工作——————————--———-—11 四、第四节安装步骤———————-—-———————-——-—12①、安装拆卸顺序图——---———————-———-——-—12②、升降机安装—————---—————-—-—-———--12③、吊笼、外笼安装及调整——-—————-———-——-——14④、导轨架的安装——-————————-—-———-————14⑤、附墙架的安装———————————----—-——-——15⑥、天轮和钢丝绳的安装-———-————————-————-19⑦、电缆保护架的安装———-————-—---—--————19⑧、外笼门限位开关安装-————————-—-———————20五、第五节调试整机————-————-———-———————-20①、整体调试—-——————————-—————---—--20②、腰滚轮侧隙调试——-—————-————--——--—-21③、齿轮与齿条啮合间隙调试—-———————-———-———21④、导轮与齿条的间隙调试-—————-——-—--—————21⑤、电缆小车或电缆滑车的调试—--———---—————-—21⑥、上限位碰铁、下限位碰铁及减速限位碰铁———--——---21 六、第六节施工升降机的拆卸——-—————————-———-—22①、拆卸—————-—-—————-———-—-——-———22②、电缆导向装置的拆卸--————--———-————--—23③、轨道架及附墙架的拆卸——-————-——-——--———23④、上传动机构、吊笼的拆卸-—-———-—————-————24⑤、外笼的拆卸—-——-———-—-————-——-————25⑥、现场清理—————--———————-—————-———25七、第七节安全操作规程-————-—————————-—--—25①、安全操作规程—-———-—--——————-—-————25②、环保要求——————-————--———-—-——--—26八、第八节安装（拆卸)应急救援预案--—————————-——26①、应急处置基本原则—--——————-——--————-—26②、事故类型和危害程度分析——--————-—-——————26③、组织机构及职责———-——-———————-——————27④、预防与预警——-——--———-——————-———--28⑤、应急处置—————-—--—-———--————————28⑥、应急物资与装备保障--—-———————————————33九、第九节施工升降机安全技术交底————-———-———--34第一节工程及施工升降机简介①、设备简介:生产厂家:XXX工程机械有限公司，设备型号: SC200/200 ，设备标准高度: 60 米，目前安装高度：米，设备出厂日期：2011 年月日，设备出厂编号： GL ，设备产权备案编号: ，台数： 1 ;②、工程概况：工程名称：；工程地址：；监理单位： ;施工单位：；安装单位： XXX工程机械有限公司。
目录第一章、编制依据 (1)第二章、工程概况、升降机分布及编号 (1)第三章、施工电梯基础及安拆前提条件 (3)第四章、施工电梯安拆施工 (4)第五章、施工步骤及方法 (5)第六章、安拆期间安全技术措施 (9)第七章、安全通道及楼层出入口架体搭设 (11)施工升降机施工方案第一章、编制依据1.1建筑机械使用安全技术规程（JGJ33-2001）1.2施工升降机安全规程（GB10055-2007）1.3建筑施工安全检查标准（JGJ59-2011）1.4吉达施工升降机使用说明书1.5本工程施工现场平面布置图第二章、工程概况、施工升降机概况及分布编号2.1、工程概况：深圳市信义御城豪园(北区)工程共5栋，分别为1、2、5、6、7栋，位于深圳市龙岗区横岗街道松柏路（北侧）。
工程总建筑面积为176298.59m²。
１栋分为A、B单元均为32层，高度为99.80m 。
2栋分为A、B单元均为33层，高度为99.75m 。
5栋分为A、B、C单元均为33层，其中A、B单元的高度为99.75m， C单元的高度为99.80m。
6栋分为A、B单元均为32层，高度为96.85m。
7栋是幼儿园，共四层，高度为14.35米。
本工程采用钢筋混凝土剪力墙结构、框支剪力墙结构、框架结构。
2.2、施工升降机概况：本工程采用吉达牌SCD200/200E1型施工升降机，该施工升降机由重庆红岩建设机械有限责任公司生产(许可证号TS2450012-2009)，其技术性能参数如下：吊笼形式为双笼，传动机构在吊笼上方，吊笼重量为1600KG，每个吊笼额定载重量2000kg。
运行速度38.5m/min, 最大安装高度120m, 本工程实际安装高度详见2.3条目。
标准节长1508mm，重量为160KG, 截面中心距为710×710mm。
电机总功率2×2×11KW。
该施工升降机首次安装独立自由高度最大10.5m，附墙以上自由高度6m，每道附墙之间的间距控制在6m以内，与砼墙面夹角在450～600之间。
施工升降机安装及拆除专项施工方案一、工程概况二、施工电梯的布置与基础设置根据本工程各单位建筑物平面布置和施工分区的要求，本工程共设置两台施工升降机，具体施工升降机的安装位置见施工升降机安装位置平面图1、施工升降机中心位置布置2、施工升降机基础三、编制依据：1、SC200/200施工升降机使用说明书2、国务院373号令3、特种设备安全监察条列4、中华人民共和国安全生产法和安全生产管理部门的有关文件。
四、施工升降机的型号及技术性能SC200/200型施工升降机为齿轮齿条驱动，驱动部分在吊笼顶部，做垂直运输建筑施工用起重设备，额定载重量为2X200Kg，主要结构由吊笼、传动部分、导轨架、外笼组成。
吊笼是升降机运载人和物料的构件，笼内设有电控箱和防坠安全器，并设有极限开关和机电联锁开关，上下限位开关，只有当吊笼前后夹门，外笼门安全活板门均关好后，吊笼才能运行。
防坠安全器是升降机的主要安全装置，当吊笼在高空出现意外情况，突然下坠，其速度超过正常运行速度时，防坠安全器会自然制动，防止吊笼坠落。
五、施工准备：安装前，必须熟悉SC200/200型施工升降机的性能，具体技术参数以确保安装安全顺利，根据SC200/200型施工升降机的安装要求，其施工顺序如下：1、对施工升降机在现场进行准确定位。
2、SC200/200型施工升降机基础制作，型钢基础在加工场地加工好后吊至施工升降机位置进行安装，固定；对于基础为混凝土时，待混凝土强度达到80%以后进行施工升降机的安装。
3、施工升降机专用电箱为了满足施工升降机正常工作，必须配用专用电箱，并根据施工升降机的定位对施工升降机电箱合理布置，施工升降机专用电箱距施工升降机不得大于5米，施工升降机正常工作所需电容量为40KW。
4、准备场地，便于施工升降机部件的摆放和入场选位。
5、埋设一组地线，与固定支脚边缘焊接，接地电阻小于4欧姆。
地线做法如下：用3根φ33长1.5-1.8米钢管制作成1.2米等边三角形垂直打到地下，用50X5的镀锌扁钢将三根钢管焊接连在一起，然后将扁钢焊接在施工升降机底架上。
榆林地电榆溪湾住宅小区N3标段施工升降机专项施工方案编制人：审核人:批准人:榆林市平江工程机械有限公司年月日目录一、工程概况。
....。
....。
...。
.。
...。
..。
..。
...。
.。
.。
...。
..2二、 SC200/200施工升降机基本技术参数..。
.。
.。
.......。
..。
2三、方案编制依据。
...。
.。
.。
........。
...。
..。
.。
2四、定位要求。
.。
...。
.。
.。
..。
.。
.。
..。
.。
.。
.。
....。
......。
2五、安装前准备工作。
.。
.。
...。
.。
.。
.。
..。
.。
.。
.。
. (3)六、安装操作工艺....。
.。
..。
..。
.。
.。
...。
.。
....。
..。
.。
.。
.. (3)七、施工升降机拆卸要点.....。
..。
.。
.。
.。
....。
....。
.。
.。
.。
. (10)1、拆除程序。
.。
.。
.。
..。
....。
...。
.。
.。
...。
.。
.。
..。
..。
102、拆除工作准备.....。
.。
...。
.....。
.。
.。
.。
..。
..。
.。
(10)3、拆除作业。
.。
.。
.。
.。
.。
.。
...。
.。
..。
...。
...。
.11八、安全操作规程。
...。
..。
....。
.。
.。
.....。
.。
.。
.。
.。
.11九、施工升降机安拆安全技术措施。
...。
..。
..。
...。
.。
.。
.。
.。
17十、应急救援措施.。
...。
.。
..。
.。
.。
..。
.。
..。
..。
.。
.17（一）、应急领导小组。
.。
..。
..。
..。
..。
.。
.。
..。
..。
.。
...。
.17 （二)、应急领导小组人员职责。
...。
.。
....。
.。
.。
.。
..。
.....。
..18 （三）、项目部车辆、人员调配与急救措施。
..。
.。
.。
.。
.。
(18)（四）、现场急救技术。
.。
....。
....。
..。
.....。
.。
.。
.....。
.20施工升降机装拆施工方案一、工程概况：本工程为地电榆溪湾住宅小区N3标段5＃、7#楼工程，位于榆林市上郡南路农科所东侧，地上21层，地下1层，总面积为12104。
施工电梯安装及拆除方案一、编制依据 (2)二、工程概况 (2)三、机械设备概述 (3)3.1施工电梯参数 (3)3.2设备慨述 (3)四、施工电梯安拆组织机构 (6)五、施工电梯基础设置及运算 (7)六、施工电梯的安装 (7)6.1 安装人员要求 (8)6.2 现场预备 (8)6.3 电梯安装 (8)6.4 利用手动起重机进行导轨架接高 (11)6.5 电缆滑车及其导向装置的安装 (11)七、电器安装 (11)八、施工电梯本卷须知 (12)8.1 电梯操作之前应本卷须知 (12)8.2 电梯操作时应本卷须知 (12)九、施工电梯拆卸 (12)十、施工电梯运行操作规程 (13)10.1 运行前的预备工作 (13)10.2运行操作规程 (14)10.3 施工电梯运行操作 (15)10.4 检查与保养 (16)10.5 磨合期后的检查调整 (16)10.6 日常检查 (16)10.7 周检查 (17)10.8 月检查 (18)10.9 季检查 (18)10.10对零部件的保养和要求 (18)十一、安装应急措施与救援预案 (19)11.1 应急措施与救援预案目的 (19)11.2 在施工电梯安装过程中存在的紧急情形或事故的辨识 (20)11.3 事故类型和危害程度分析 (20)11.4 组织机构及职责 (20)11.5 预防与预警 (21)11.6 应急处置 (22)11.7应急物资与装备保证 (26)11.8 救援预案 (27)十二、施工电梯基础运算书 (28)施工电梯安装及拆除方案一、编制依据1.1 中联重科SC200/200型施工电梯使用说明书；1.2 中联重科公司有关设备的使用、保养的制度、规定；1.3 国家建设行政主管部门对施工电梯安全的规范、标准、规程；1.4«建筑机械安全使用技术规程»JGJ33-20211.5«建筑地基基础设计规范»〔GB50007-2020〕1.6«建筑结构荷载规范»〔GB50009-2021〕1.7«建筑安全检查标准»〔JGJ59-2020〕1.8«混凝土结构设计规范»〔GB50010-2020〕1.9«建筑施工升降机安装、使用、拆卸安全技术规程»〔JGJ215-2020〕二、工程概况****本工程11#、12#楼各安装一部SC200/200型施工电梯供砌体及后期装修工程使用〔施工电梯布置图附后〕，安装最高高度为84m，底部坐在地下车库顶板上，地库顶标高为-1.9米。
施工升降机安拆方案目录一、编制依据 (2)二、工程概况 (2)三、装拆组织机构 (3)四、施工准备 (3)五、安装程序 (5)六、拆卸程序 (16)七、安装、拆卸过程中应注意事项 (16)八、安装、拆卸过程中的安全操作要求 (17)九、安装拆卸过程中意外情况的应急程序 (18)十、日常使用中的安全操作规程 (19)十一、维护和保养 (21)十二、升降机基础部位框架结构加固处理 (27)附图 (28)一、编制依据（1）《SCD200/200施工升降机使用说明书》（2）《建筑安全技术》－化学工业出版社（3）《建筑施工安全检查标准》（4）XXX楼工程施工图纸、施工组织设计（5）《施工升降机安全规程》（6）《施工升降机》二、工程概况本工程为XXX工程，位于XXXX；分为地下车库和商业裙房和1至4号住宅楼，1至4号楼地下一层，地上十六层，建筑高度为55.050m；地下车库和商业裙房，包括地下一层及地上两层(局部三层)，建筑高度12.300m。
为了满足工程施工中的垂直运输需要，根据楼层高度及工程特点，通过对各种垂直运输设备的性能对比，项目部决定采用四台SCD200/200施工升降机进行垂直运输。
安装位置和高度：根据施工现场的道路情况、平面布置及建筑物的外形特征，1#楼施工升降机安置在G轴/10轴正北侧、2#楼施工升降机安置在A轴/30轴正南侧、3#楼施工升降机安置在A轴/19轴正南侧、4#楼施工升降机安置在G轴/42轴正北侧，电梯安装总高度为64米。
为了保证施工升降机在安装、使用、拆卸过程中安全、高效，科学的运作，特制定本施工升降机安拆方案。
三、装拆组织机构施工升降机的安装和拆卸是一项技术性很强，危险性较高的工作，为此项目部成立了专门的安装、拆卸组织机构，确保双笼电梯的安装、拆卸工作万无一失。
安装、拆卸组织机构四、施工准备4.1技术准备施工前，由项目技术负责人根据施工升降机使用说明书及《建筑机械使用安全技术规程》（JGJ33-2001）的要求编制施工升降机安装、使用、拆卸作业方法、质量要求和安全技术措施，经分公司技术负责人审批后，作为安装、使用、拆卸作业技术方案，并向全体相关人员交底。
4.2 人员配备项目部向分公司申请安排取得建设行政主管部门颁发的拆装资质证书的专业队伍，所有参加施工升降机安装、拆卸及操作人员都必须经过专业训练，并取得相应资格证书，持证上岗。
安装、拆卸过程中安排技术负责人和安全员现场监护。
4.3 机械设备提前做好施工升降机各配件及相关工具的进场，并组织人员进行各配件的点数和检查验收工作，确保所需配件和工具品种齐全，规格正确、表面无明显缺陷，对不符合要求的应进行调整或修复，超出正常使用范围时，应予以更换。
各部件检查方法详见第十一章维护和保养及施工升降机使用说明书。
SCD200×200施工升降机主要技术参数：4.4 施工场地及基础准备1#、4#楼北侧回填土待水淹沉实后，采用机械夯实、铺填200厚3：7灰土并人工整平后浇筑100厚C15垫层，然后在其上用C30混凝土浇筑350厚4200mm×5200mm见方的钢筋混凝土基础，内配10＠200双层钢筋网片，按照附图中标注的位置在电梯混凝土基础上预留4个300mm×300mm见方的地脚螺栓预留洞；2#、3#楼在南侧小车库顶板上用C30混凝土浇筑350厚4200mm×5200mm见方的钢筋混凝土基础，内配10＠200双层钢筋网片，按照附图中标注的位置在电梯混凝土基础上预留4个300mm×300mm见方的地脚螺栓预留洞，基础下梁板加固计算详见第十二章，待工程完工后，将小车库顶板施工升降机基础拆除。
五、安装程序5.1底笼安装底笼的作用是支撑施工升降机的导轨架，并防止无关人员进入到工作区域。
它主要由底架、基础节和防护栏等组成。
5.1.1底笼底架拼装底笼运到工地时是分开成片的，所以到场后，首先要将底笼按图组装好，连结时应做到底架的底面平整，然后安装吊门和门框的顶部角钢，安装时保证吊门上下移动灵活。
5.1.2安装首先将底笼吊到基础上，找准底笼的前后、左右位置，然后在基础节上加装两节标准节（此时导轨架高度达4.5m），再将地脚螺栓穿过底架螺栓孔，插入混凝土基础的预留洞中。
用经纬仪或其他仪器测量调整导轨架的垂直度，调整直至保证主弦杆在各方向上的垂直度误差≤1/1000，用C30混凝土填塞预留洞将地脚螺栓固定死，待混凝土凝固后，上螺母压紧，使底笼固定于地基上。
1、电缆笼 4、吊门 7、吊杆2、护网 5、连接角钢 8、底架3、门框 6、配电箱 9、混凝土基础图1 底笼5.2吊笼和配重铁的安装5.2.1松开吊笼内电动机制动器，如图2，并参见《YZZ132型三相异步电动机使用说明书》。
5.2.2用起重设备将吊笼从标准节上方准确就位。
5.2.3将平衡重吊入导轨架轨道，平衡重底下垫30cm厚枕木。
5.2.4检查并调整驱动机构1）将电动机制动器复位，并调整好。
2）调整齿轮，齿条啮合间隙，调整滚轮及靠轮。
图2 电动机松闸示意图5.3导轨架的安装5.3.1准备1）将待装的标准节插口，连接螺栓和扣件等清扫干净。
2）准备好各种专用和通用工具。
3）接通电源，检查电气系统，确保吊笼动作无误后，开动电动机，使吊笼离地，对吊笼、笼底等的安装情况作全面、认真的检查，确认制动器安装情况下工作正常。
5.3.2安装（1）安装时注意：1）吊杆与吊笼不能同时工作。
2）吊笼运行时，吊杆上亦不能吊挂任何物品。
（2）将待装的标准节放在底笼门前，如图3-a所示。
把上极限断路开关碰铁夹紧在自高向下第二节标准节的框架角钢上，具体要求为：极限开关动作时，吊笼停止在最高位置。
（3）使用吊杆将标准节吊至吊笼顶部放稳，如图3-b。
吊运标准节时，把专用吊具两端Φ20圆钢套于标准节上框架对角线的两孔内，用小吊钩钩住吊具。
（4）开动吊笼爬升到最高位置，图3-c。
所谓最高安装位置，规定为吊笼顶面到达最高标准节的中框架位置。
此时，司机应特别留心，绝不能超过最高位置，发生冒顶事故，并不得使用极限断路开关碰铁停车。
（5）再次用吊杆吊起标准节，对准导轨架顶端放下标准节，如图3-d。
同时检查立柱连接处阶差应≤0.5mm，齿条定位止口对准插入，然后标准节下框架四角用4根M24螺栓与导轨架紧固，螺栓预紧力矩为350N.m。
标准节插口及M24螺栓安装前均适当涂黄油。
至此一节标准节安装完毕，如继续安装，则重复前面程序。
（6）到第7节（包括底笼的第一节导轨架）装完后，吊笼下降至地面用仪器找准导轨架前后、左右垂直度，使垂直度误差在1/1000以内，此时可通过适当松笼底的地脚螺栓，并在此附近垫150×150的不同厚度调整垫来达到要求，也可通过其他途径来达到要求。
（7）导轨架每接高约10m找准一次垂直度，可通过安装支撑系统来校正导轨架。
导轨架垂直度误差允许的最大偏差如下：（8）在安装导轨架时，先将3～4节标准节在地面上连成一体，然后进行吊装。
（9）在导轨架安装到需要高度后，即可安装天轮架及高度限位的碰铁，如图3-e。
碰铁具体位置见后限位装置的调整。
在安装天轮架的同时，将平衡重钢丝绳穿入天轮，随后将钢丝绳与吊笼和平衡重连接。
至此，标准节安装完毕。
（10）开动工作笼下降，检查钢丝绳无滑动时，将平衡重下的枕木撤去。
如图3-f，标准节的安装程序见图3。
图3 导轨架安装程序5.4支撑系统安装支撑系统B的安装应与导轨架的安装同步进行，导轨架加到适当高度就必须用附着架把导轨架支撑于建筑物上。
1、附墙架联接座架2、可调长联接杆3、后联接杆4、可调中联接杆5、前联接杆6、联接杆图4 支撑系统B5.4.1基本要求（1）沿高度方向每隔一层设置一个附着架。
（2）最高支承点上部导轨架悬高：1）当非工作风压为320N/m2以下时，不得超过7m。
2）当非工作风压为320N/m2以上时，650N/m2以下时，不得超过1.414m。
（3）电缆防护环的安装与附着架安装同步进行。
（4）附墙座预埋方法及间距附墙座在6.00m、14.70m、23.40m、32.10m、40.80m、49.50m、54.00m处板上预埋，每个支座平面预埋4根M20附墙螺栓，预埋件横向间距可根据需要在1500mm左右，最大纵向距离不超过9m。
图5 预埋螺栓与板连接（5）安装时所有连接螺栓必须紧固牢靠，操作人员必须挂上安全带。
5.4.2安装步骤（1）用吊杆将待装的支撑系统各部件吊放于吊笼顶部，起升吊笼到安装位置。
（2）先装联接杆6（见图4），并将其固定于导轨架上，再将附墙架联接座架1，初步固定于预埋螺栓上（暂不要紧）。
依次安装前联接杆5，可调中联接杆4及后联接杆3，调整联接座架1，将连接好的附墙架与之连接在一起。
调整可调中联接杆4，并装上可调长联接杆2，使它们达到合理位置，拧紧各部分螺栓。
（3）在预先搭设好的脚手架上铺过桥板，安好护身栏杆及楼层牌号。
5.5电气系统的安装5.5.1电气安装的要求（1）走线要横平竖直，美观大方，固定牢靠。
（2）电线、电缆中间不应有接头，电线、电缆接头应接在端子板上，用铜接头连接，接头处应套绝缘套管。
（3）电线、电缆接头处应编写与原理图一致的号码，应字体端正，字迹清楚。
（4）零线连接可靠（由于用户常装漏电开关，此时应注意零线不接机壳）。
（5）各种电气设备，室外应能防雨水，室内应做到安全。
5.5.2悬挂电缆的安装（1）主电缆上端应加橡皮板夹紧，防止拉脱。
（2）助拉ø10mm尼龙线应与主电缆用带捆成一体，上端固定牢，使尼龙绳承受拉力，绳长100m。
5.6驱动机构调试5.6.1减速器的调试减速器的调试：见《平面包络环面蜗杆减速器说明书》。
5.6.2齿轮齿条啮合间隙调试驱动齿轮与齿条的啮合间隙应为0.2～0.5mm，啮合时要求接触均匀，接触点沿齿高不小于40%，沿齿长不小于50%。
齿轮齿条的啮合是同时调整驱动机构的靠轮及吊笼的滚轮来达到的。
当齿轮齿条间隙不对时调整左右方向两组滚轮（方向为从导轨架向吊笼底板方向看），当接触不好时调前后方向两组滚轮。
调整齿轮齿条间隙时，先调松靠轮，再调整齿轮、齿条的间隙为0.2～0.5mm，调整靠轮与齿条的间隙为0.25mm，后将右边的滚轮调整靠向导轨架，调左边的滚轮与导轨架间隙为0.2mm，调整好后，将滚轮、靠轮锁紧。
间隙初调后，吊笼上下开动，如有齿轮与齿条卡死，滚轮与导轨架钢管顶死等现象，再一次调整放大间隙，直到滚轮转动灵活，齿轮齿条啮合自如为止。
5.7限位装置的调整（1）上限位行程开关碰铁应调整在吊笼顶距导轨架顶2m处。
（2）上限位极限开关碰铁应调整在吊笼顶距导轨架顶1.85m处。
即上极限开关与上限位开关之间的距离为0.15m。
（3）下限位行程开关碰铁应调整在吊笼满载下行时，吊笼停止在吊笼底板平面比底笼门坎低约60mm处。
