一台双梁桥式起重机最大最小轮压的计算过程一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5 =19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5 =7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5 =9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5 =6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg1、起重机总重包含小车重，不含被吊物件重。
2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。
3、单个车轮4、空载，如上帖解释。
5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。
但轨顶标高一般大于起吊高度，但不多。
6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。
但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。
7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。
功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。
8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。
本论坛搞工民建专业的朋友很多，关于厂房结构方面的帖子最多，特别是吊车梁，在进行吊车梁及厂房设计时，吊车轮压是主要的计算条件之一，但是吊车的轮压是如何确定的，恐怕不一定知道的很清楚，现我把桥式起重机轮压计算的公式给大家，供搞厂房设计的朋友参考。

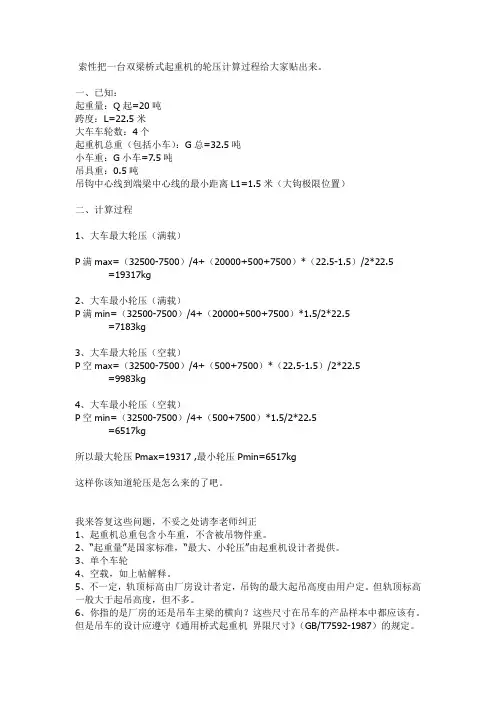

索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。
一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg这样你该知道轮压是怎么来的了吧。
我来答复这些问题，不妥之处请李老师纠正1、起重机总重包含小车重，不含被吊物件重。
2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。
3、单个车轮4、空载，如上帖解释。
5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。
但轨顶标高一般大于起吊高度，但不多。
6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。
但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。
7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。
功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。
8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。
9、做桥吊的厂家多如牛毛，有的地方是家家做吊车，但是，请你擦亮眼睛，伪劣假冒的多的是，尽管价格是出奇的便宜，但是其质量，尤其是焊接质量、外购件选型都一塌糊涂。
轮1.最小轮压如何计算最小轮压如何计算Pmin=(吊车总重＋起重量－Pmax*n)/n n 为吊车一侧的轮数。
压也有的说是Pmin=(起重机总重-小车重)/4，我们公司就这样算，但这是空载的时候，上面的一个兄弟算的是满载的时候，不知哪一个正确，还望指点！谢谢！我是专业桥、门式起重机设计者。
你的Pmin=(起重机总重-小车重)/4 观点是正确的。
因为：只有这样Pmin 才最小。
Pmax=Pmin+(小车重+额定起重量)/2 （应用于全部大车轮数为：4 个的桥吊）请问算Pmin 时为什么要减去小车的重量，难道它的重量不是由两侧的轮子承担吗！此外Pmax Pmin 的计算是针对一侧的每一个轮子，还是一侧的所有轮子！请赐教。
答：因为小车停在了另一端。
为了简化计算，所以这一端要减去小车的重量。
李国建先生：正好您是吊车行家，我有几个概念问题，请教。
1。
起重机总重包含些什么，含小车重？不含被吊物件重？2。
“起重量”“最大、小轮压”指得是标准值还是设计值？3。
厂家吊车资料中的最大轮压是指一侧所有车轮的总压，还是单轮压力？4。
厂家资料中最小轮压是指满载时，还是空载时？5。
电动单梁起重机的吊钩到轨顶的距离一般是多少？（比如5t）6。
吊车外型尺寸在横向，越过轨道中心线多少？7。
厂家资料中为何缺少大电动机的功率、功率因数、电机效率、启动电流等参数？只提供了小电动机的功率。
8。
您手头有没有比较完整的吊车资料，我最需要的是关于5~15 吨电动单梁起重机的，经常要用到，可以向您定货。
首先要搞清什么是最大轮压，什么是最小轮压的概念。
对于桥式起重机，当起重机小车运行到一侧的极限位置时（吊额定起升载荷），靠近小车侧的最大轮压就是Pmax；去掉起升载荷后远离小车侧的大车轮压就是Pmin。
桥式起重机的最大轮压和最小轮压是起重机设计者提供的，也就是说，由起重机设计者计算出来的。
索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。
一、已知：起重量：Q 起=20 吨跨度：L=22.5 米大车车轮数：4 个起重机总重（包括小车）总=32.5 吨：G小车重：G 小车=7.5 吨吊具重：0.5 吨吊钩中心线到端梁中心线的最小距离L1=1.5 米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P 满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5 =19317kg2、大车最小轮压（满载）P 满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5 =7183kg 3、大车最大轮压（空载）P 空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5 =9983kg 4、大车最小轮压（空载）P 空min=（32500-7500）/4+（500+7500）*1.5/2*22.5 =6517kg 所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg我来答复这些问题，不妥之处请李老师纠正1、起重机总重包含小车重，不含被吊物件重。
轮压1.最小轮压如何计算Pmin=(吊车总重＋起重量－Pmax*n)/nn为吊车一侧的轮数。
也有的说是Pmin=(起重机总重-小车重)/4，我们公司就这样算，但这是空载的时候，上面的一个兄弟算的是满载的时候，不知哪一个正确，还望指点！谢谢！我是专业桥、门式起重机设计者。
你的Pmin=(起重机总重-小车重)/4观点是正确的。
因为：只有这样Pmin才最小。
Pmax=Pmin+(小车重+额定起重量)/2 （应用于全部大车轮数为：4个的桥吊）请问算Pmin时为什么要减去小车的重量，难道它的重量不是由两侧的轮子承担吗！此外Pmax Pmin的计算是针对一侧的每一个轮子，还是一侧的所有轮子！请赐教。
答：因为小车停在了另一端。
为了简化计算，所以这一端要减去小车的重量。
李国建先生：正好您是吊车行家，我有几个概念问题，请教。
1。
起重机总重包含些什么，含小车重？不含被吊物件重？2。
“起重量”“最大、小轮压”指得是标准值还是设计值？3。
厂家吊车资料中的最大轮压是指一侧所有车轮的总压，还是单轮压力？4。
厂家资料中最小轮压是指满载时，还是空载时？5。
电动单梁起重机的吊钩到轨顶的距离一般是多少？（比如5t）6。
吊车外型尺寸在横向，越过轨道中心线多少？7。
厂家资料中为何缺少大电动机的功率、功率因数、电机效率、启动电流等参数？只提供了小电动机的功率。
8。
您手头有没有比较完整的吊车资料，我最需要的是关于5~15吨电动单梁起重机的，经常要用到，可以向您定货。
首先要搞清什么是最大轮压，什么是最小轮压的概念。
对于桥式起重机，当起重机小车运行到一侧的极限位置时（吊额定起升载荷），靠近小车侧的最大轮压就是Pmax；去掉起升载荷后远离小车侧的大车轮压就是Pmin。
桥式起重机的最大轮压和最小轮压是起重机设计者提供的，也就是说，由起重机设计者计算出来的。
索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。
一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg我来答复这些问题，不妥之处请李老师纠正1、起重机总重包含小车重，不含被吊物件重。
吊车轮压计算
4、Pmax标准值吊车工艺资料采用
Pmin=(G+Q)/2*10-Pmax
Tk=η*(Q+g)/(2*n0)*10
其中G为吊车总重（t）
Q为吊车额定起重量（t）
g为小车重量（t）
当缺乏资料时，软钩吊车可近似取
Q≤50t时g=0.4Q
Q＞50t时g=0.3Q
n0为吊车一侧车轮数
η为系数
当为硬钩吊车是取η=0.2
当为软钩吊车是取
Q≤10tη=0.12
15t≤Q≤50tη=0.10
Q＞75t时η=0.08
一般工字行截面2轴是强轴,3轴是弱轴.在一般情况下,强轴方向同框架平面方向来抵抗平面内弯矩等,弱轴垂直于框架平面方向,因此平面外需要设置支撑系统以保证它的整体稳定.所以在一般情况下绕2轴是定义平面外计算长度,绕3轴是定义平面内计算长度.当然当构件方位改变了,其意义就不同了,比方说截面转了90度,绕2轴和绕3轴就刚好相反了.其他类型截面以此类推.总之对于特殊截面类型的结构,我们先看看截面2,3轴分别是什么轴,再根据截面放置方位确定平面内和平面外,再根据你的结构情况定义计算长度.
所谓导荷载就是将封闭区域内的面荷载按一定原则分配到区域周边的杆件或节点上去，导恒荷载时面荷载按区域的实际面积计算，导活荷载时面荷载按区域在X-Y面上的投影面积计算。
若不用导荷载功能，用户也可将荷载值手算出来后直接添加到杆件或节点上。

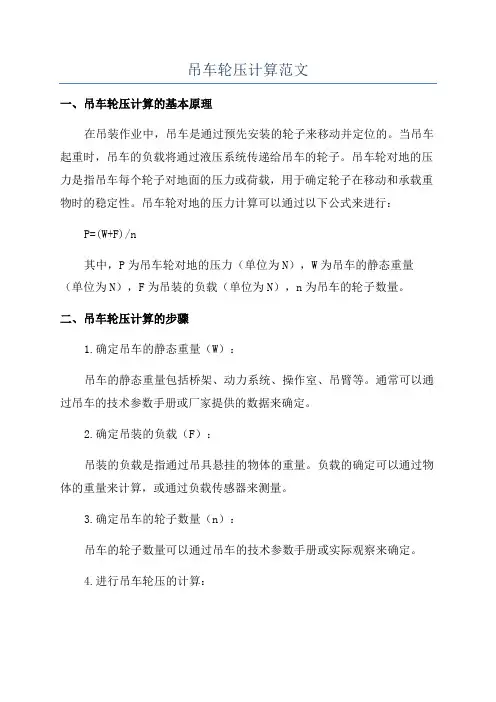

吊车轮压计算范文一、吊车轮压计算的基本原理在吊装作业中，吊车是通过预先安装的轮子来移动并定位的。
当吊车起重时，吊车的负载将通过液压系统传递给吊车的轮子。
吊车轮对地的压力是指吊车每个轮子对地面的压力或荷载，用于确定轮子在移动和承载重物时的稳定性。
吊车轮对地的压力计算可以通过以下公式来进行：P=(W+F)/n其中，P为吊车轮对地的压力（单位为N），W为吊车的静态重量（单位为N），F为吊装的负载（单位为N），n为吊车的轮子数量。
二、吊车轮压计算的步骤1.确定吊车的静态重量（W）：吊车的静态重量包括桥架、动力系统、操作室、吊臂等。
通常可以通过吊车的技术参数手册或厂家提供的数据来确定。
2.确定吊装的负载（F）：吊装的负载是指通过吊具悬挂的物体的重量。
负载的确定可以通过物体的重量来计算，或通过负载传感器来测量。
3.确定吊车的轮子数量（n）：吊车的轮子数量可以通过吊车的技术参数手册或实际观察来确定。
4.进行吊车轮压的计算：根据前面的公式，将吊车的静态重量、吊装的负载和吊车的轮子数量带入公式，计算吊车轮对地的压力。
5.比较计算结果与吊车的额定载荷：根据吊车的技术参数手册，查找吊车的额定载荷。
将计算结果与吊车的额定载荷进行比较，确保计算结果在吊车的安全工作范围内。
6.根据计算结果进行操作：如果计算结果在吊车的安全工作范围内，可以进行吊装作业。
如果计算结果超出吊车的额定载荷，需要调整吊装方案或选择更大的吊车。
三、吊车轮压计算的注意事项1.在进行吊车轮压计算时，需要准确测量和确定吊车的静态重量和吊装的负载，以及正确计算吊车的轮子数量。
2.吊车轮对地的压力不应超过吊车制造商规定的最大限制，以保证吊车的安全和稳定。
3.如果吊车需要行驶在柔软的或不平坦的地面上，需要考虑地面的承载能力和稳定性，以保证吊车的安全工作。
4.吊车轮对地的压力计算只是吊车工作安全的一部分，还需要考虑各种其他因素，如气候条件、地面情况、吊装方案等。
总结：吊车轮压计算是吊车吊装作业中的一项重要计算，是确保吊车安全稳定工作的关键。

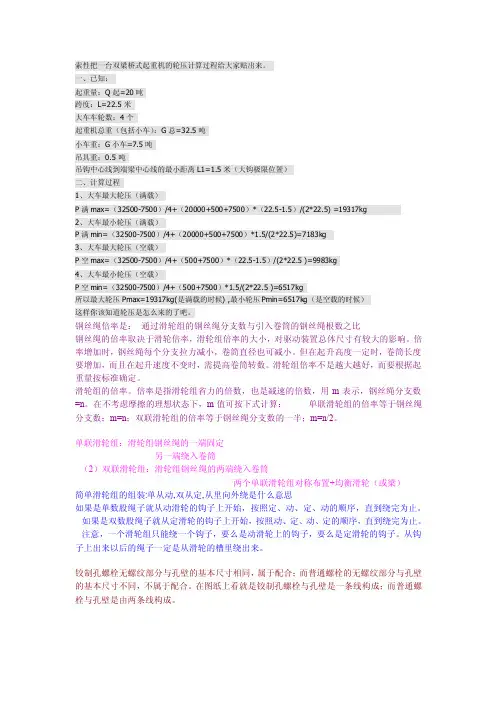

索性把一台双梁桥式起重机的轮压计算过程给大家贴出来。
一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/(2*22.5) =19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/(2*22.5)=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/(2*22.5 )=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/(2*22.5 )=6517kg所以最大轮压Pmax=19317kg(是满载的时候) ,最小轮压Pmin=6517kg（是空载的时候）这样你该知道轮压是怎么来的了吧。
钢丝绳倍率是：通过滑轮组的钢丝绳分支数与引入卷筒的钢丝绳根数之比钢丝绳的倍率取决于滑轮倍率，滑轮组倍率的大小，对驱动装置总体尺寸有较大的影响。
倍率增加时，钢丝绳每个分支拉力减小，卷筒直径也可减小。
但在起升高度一定时，卷筒长度要增加，而且在起升速度不变时，需提高卷筒转数。
滑轮组倍率不是越大越好，而要根据起重量按标准确定。
滑轮组的倍率。
倍率是指滑轮组省力的倍数，也是减速的倍数，用m表示，钢丝绳分支数=n。
在不考虑摩擦的理想状态下，m值可按下式计算：单联滑轮组的倍率等于钢丝绳分支数；m=n；双联滑轮组的倍率等于钢丝绳分支数的一半；m=n/2。
单联滑轮组：滑轮组钢丝绳的一端固定另一端绕入卷筒（2）双联滑轮组：滑轮组钢丝绳的两端绕入卷筒两个单联滑轮组对称布置+均衡滑轮（或梁）简单滑轮组的组装:单从动,双从定,从里向外绕是什么意思如果是单数股绳子就从动滑轮的钩子上开始，按照定、动、定、动的顺序，直到绕完为止。
一台双梁桥式起重机最大最小轮压的计算过程一、已知：起重量：Q起=20吨跨度：L=22.5米大车车轮数：4个起重机总重（包括小车）：G总=32.5吨小车重：G小车=7.5吨吊具重：0.5吨吊钩中心线到端梁中心线的最小距离L1=1.5米（大钩极限位置）二、计算过程1、大车最大轮压（满载）P满max=（32500-7500）/4+（20000+500+7500）*（22.5-1.5）/2*22.5=19317kg2、大车最小轮压（满载）P满min=（32500-7500）/4+（20000+500+7500）*1.5/2*22.5=7183kg3、大车最大轮压（空载）P空max=（32500-7500）/4+（500+7500）*（22.5-1.5）/2*22.5=9983kg4、大车最小轮压（空载）P空min=（32500-7500）/4+（500+7500）*1.5/2*22.5=6517kg所以最大轮压Pmax=19317 ,最小轮压Pmin=6517kg1、起重机总重包含小车重，不含被吊物件重。
2、“起重量”是国家标准，“最大、小轮压”由起重机设计者提供。
3、单个车轮4、空载，如上帖解释。
5、不一定，轨顶标高由厂房设计者定，吊钩的最大起吊高度由用户定。
但轨顶标高一般大于起吊高度，但不多。
6、你指的是厂房的还是吊车主梁的横向？这些尺寸在吊车的产品样本中都应该有。
但是吊车的设计应遵守《通用桥式起重机界限尺寸》（GB/T7592-1987）的规定。
7、厂家有的提供大、小电机的型号，有的不提供，你可以索取。
功率因数、电机效率、启动电流等参数可以根据电机型号查有关资料。
8、具体资料可参考有关资料，或直接向厂家索取，另外，可利用上网搜索，比如，登陆南京起重机械总厂网站，或中国起重网。
本论坛搞工民建专业的朋友很多，关于厂房结构方面的帖子最多，特别是吊车梁，在进行吊车梁及厂房设计时，吊车轮压是主要的计算条件之一，但是吊车的轮压是如何确定的，恐怕不一定知道的很清楚，现我把桥式起重机轮压计算的公式给大家，供搞厂房设计的朋友参考。
一、最大轮压与最小轮压的概念对于桥式起重机，当起重机小车运行到一侧的极限位置时（吊额定起升载荷），靠近小车侧的最大轮压就是Pmax；去掉起升载荷后远离小车侧的大车轮压就是Pmin。
二、支承压力的计算如附图所示，单梁桥式起重机的支承压力为：RA=(K-b)*G1/2K+(K-b1)*G2/K+a*(K-b-e)*(G3+Q)/(L*K)RB=b*G1/2K+b1*G2/K+a*(b+e)*(G3+Q)/(L*K)RC=(K-b)*G1/2K+(K-b1)*G2/K+(L-a)*(K-b-e)*(G3+Q)/(L*K)RD=b*G1/2K+b1*G2/K+(L-a)*(kK-b-e)*(G3+Q)/(L*K)式中：G1----主梁重G2----端梁重G3----运行小车重Q-----起升载荷双梁桥式起重机，其结构一般是对称的，b=b1=K/2,e=0,G=G1+2G2,所以：RA=RB=G/4+a*(G3+Q)/2LRC=RD=G/4+(L-a)(G3+Q)/2L三、轮压的确定支承力确定后，每一个支承点如果是一个车轮，则支承力就是轮压，如果支承点是多于一个车轮，则轮压就是支承力除以支承点的车轮数。
20t吊车参考QD型5-50吨吊钩桥式起重机,A5工作制。
吊车跨度28.5m，其它各项参数如图：最小轮压(t)由下式求。
Pmin=(G+Q)/2-Pmax式中：G－－吊车总重Q－－额定起重量Pmin＝6.25（t）另外特别注意一点，STS要求输入的最大轮压Pmax和最小轮压Pmin不是吊车厂家提供吊车资料中的最大轮压和最小轮压，而是根据厂家提供最大轮压和最小轮压考虑影响线后计算产生的对牛腿的反力。
转载一篇关于吊车梁设计的总结，供大家参考：一、吊车梁所承受的荷载吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。
纵向水平荷载是指吊车刹车力，其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑。
吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。
吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动。
特别是当吊车越过轨道接头处的空隙时还将发生撞击。
因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数。
对悬挂吊车（包括电动葫芦）及工作级别A1~A5的软钩吊车，动力系数可取1.05；对工作级别A6~A8的软钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1.1。
吊车的横向水平荷载由小车横行引起，其标准值应取横行小车重量与额定起重量之和的下列百分数，并乘以重力加速度：1）软钩吊车：当额定起重量不大于10吨时，应取12%；当额定起重量为16~50吨时，应取10%；当额定起重量不小于75吨时，应取8%。
2）硬钩吊车：应取20%。
横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的刹车情况。
对于悬挂吊车的水平荷载应由支撑系统承受，可不计算。
手动吊车及电动葫芦可不考虑水平荷载。
计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接（吊车梁、制动结构、柱相互间的连接）的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因，在轨道上产生卡轨力，因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力，此水平力不与小车横行引起的水平荷载同时考虑。
二、吊车梁的形式吊车梁应该能够承受吊车在使用中产生的荷载。
竖向荷载在吊车梁垂直方向产生弯矩和剪力，水平荷载在吊车梁上翼缘平面产生水平方向的弯矩和剪力。
吊车的起重量和吊车梁的跨度决定了吊车梁的形式。
吊车梁一般设计成简支梁，设计成连续梁固然可节省材料，但连续梁对支座沉降比较敏感，因此对基础要求较高。
吊车梁的常用截面形式，可采用工字钢、H型钢、焊接工字钢、箱型梁及桁架做为吊车梁。
桁架式吊车梁用钢量省，但制作费工，连接节点在动力荷载作用下易产生疲劳破坏，故一般用于跨度较小的轻中级工作制的吊车梁。
一般跨度小起重量不大（跨度不超过6米，起重量不超过30吨）的情况下，吊车梁可通过在翼缘上焊钢板、角钢、槽钢的办法抵抗横向水平荷载，对于焊接工字钢也可采用扩大上翼缘尺寸的方法加强其侧向刚度。
对于跨度或起重量较大的吊车梁应设置制动结构，即制动梁或制动桁架；由制动结构将横向水平荷载传至柱，同时保证梁的整体稳定。
制动梁的宽度不宜小于1~1.5米，宽度较大时宜采用制动桁架。
吊车梁的上翼缘充当制动结构的翼缘或弦杆，制动结构的另一翼缘或弦杆可以采用槽钢或角钢。
制动结构还可以充当检修走道，故制动梁腹板一般采用花纹钢板，厚度6~10毫米。
对于跨度大于或等于12米的重级工作制吊车梁，或跨度大于或等于18米的轻中级工作制吊车梁宜设置辅助桁架和下翼缘（下弦）水平支撑系统，同时设置垂直支撑，其位置不宜设在发生梁或桁架最大挠度处，以免受力过大造成破坏。
对柱两侧均有吊车梁的中柱则应在两吊车梁间设置制动结构。
三、吊车梁的设计1、吊车梁钢材的选择吊车梁承受动态荷载的反复作用，因此，其钢材应具有良好的塑性和韧性，且应满足钢结构设计规范GB50017条款3.3.2~3.3.4的要求。
2、吊车梁的内力计算由于吊车荷载为移动荷载，计算吊车梁内力时必须首先用力学方法确定使吊车梁产生最大内力（弯矩和剪力）的最不利轮压位置，然后分别求梁的最大弯矩及相应的剪力和梁的最大剪力及相应弯矩，以及横向水平荷载在水平方向产生的最大弯矩。
计算吊车梁的强度及稳定时按作用在跨间荷载效应最大的两台吊车或按实际情况考虑，并采用荷载设计值。
计算吊车梁的疲劳及挠度时应按作用在跨间内荷载效应最大的一台吊车确定，并采用不乘荷载分项系数和动力系数的荷载标准值计算。
求出最不利内力后选择梁的截面和制动结构。
3、吊车梁的强度、稳定承载力验算（1）强度验算假定吊车横向水平荷载由梁加强的上翼缘或制动梁或桁架承受，竖向荷载则由吊车梁本身承受，同时忽略横向水平荷载对制动结构的偏心作用。
对于无制动结构的吊车梁按下式验算受压区最大正应力：对于焊接组合梁尚应验算翼缘与腹板交界处的折算应力。
梁的支座截面的最大剪应力，在选截面时已予保证，不必验算。
（2）局部稳定验算对于焊接组合梁，应进行局部稳定设计及验算（3）整体稳定验算当采用制动梁或制动桁架时，梁的整体稳定能够保证，不必验算。
无制动结构的梁应按下式验算：4、吊车梁疲劳验算吊车梁直接承受动力荷载，对重级工作制吊车梁和重级、中级工作制吊车桁架可作为常幅疲劳，验算疲劳强度。
验算的部位一般包括：受拉翼缘与腹板连接处的主体金属、受拉区加劲肋的端部和受拉翼缘与支撑的连接等处的主体金属以及角焊缝连接处。
5、吊车梁刚度验算吊车梁在竖向荷载作用下的挠度要满足给出的容许限值要求。
对冶金工厂或类似车间中工作制为A7、A8的吊车梁，按一台最大吊车的横向水平荷载（按《建筑结构荷载规范》/GB50009或本节5.6.1款取值）产生的挠度不宜超过制动结构跨度的1/2200。
应注意的是：在计算竖向挠度时系按自重和起重量最大的一台吊车计算。
6、吊车梁的合理构造设计应力集中是造成疲劳破坏的主要原因，因而应特别关注吊车梁的细部构造设计。
焊接组合吊车梁的翼缘宜用一层钢板，当采用两层钢板时，外层钢板宜沿梁通长设置，并应在设计和施工中采取措施使上翼缘两层钢板紧密接触。
吊车梁的翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板和引出板割去处应予打磨平整。
焊接吊车梁和焊接吊车桁架的工地整段拼接应采用焊接或高强螺栓的摩擦型连接。
吊车梁横向加劲肋的宽度不宜小于90mm。
在支座处的横向加劲肋应在腹板两侧成对布置，并与梁上下翼缘刨平顶紧。
中间横向加劲肋的上端应与梁的上翼缘刨平顶紧，在重级工作制吊车梁中，中间横向加劲肋亦应在腹板两侧成对布置，而中、轻级工作制吊车梁则可单侧设置或两侧错开设置。
在焊接吊车梁中，横向加劲肋（含短加劲肋）不得与受拉翼缘相焊，但可与受压翼缘焊接，端加劲肋可与梁上下翼缘相焊，中间横向加劲肋的下端宜在距受拉下翼缘50~100mm处断开，其与腹板的连接焊缝不宜在肋下端起落弧。
当吊车梁受拉翼缘与支撑相连时，不宜采用焊接连接。
重级工作制吊车梁中，上翼缘与柱或制动桁架传递水平力的连接宜采用高强度螺栓的磨擦型连接，而上翼缘与制动梁的连接，可采用高强度螺栓摩擦型连接或焊缝连接。
吊车梁端部与柱的连接构造应设法减少由于吊车梁弯曲变形而在连接处产生的附加应力。
吊车梁的受拉翼缘边缘，宜为轧制边或自动气割边，当用手工气割或剪切机切割时，应沿全长刨边。
吊车梁的受拉翼缘上下不得焊接悬挂设备的零件，并不宜在该处打火或焊接夹具。
因为n为吊车的总轮数，若将改为下式更好理解,推导过程:设吊车梁左边为最小轮压(A点),右边为最大轮压(B点)根据静力学知识得:ΣMA=0 (n/2)*PMmax*L-(Qz - Qc)*L/2-(Q + Qd + Qc)*(L-D)=0经过整理得：PMmax＝(Qz - Qc) / n + (Q + Qd + Qc) * (L - d) / [(n /2)* L]其他公式以此方法推导,吊车满载最大轮压PMmax＝(Qz - Qc) / n + (Q + Qd + Qc) * (L - d) / [(n /2)* L]吊车满载最小轮压PMmin＝((Qz - Qc) / n + (Q + Qd + Qc) * d /[ (n/2) * L]吊车空载最大轮压PKmax＝(Qz - Qc) / n + (Qd + Qc) * (L - d) /[ (n /2)* L]吊车空载最大轮压PKmin＝(Qz - Qc) / n + (Qd + Qc) * d * 2/ [(n /2)* L]其中Q为起吊重量；Qz为总重（包括小车）；Qc为小车重；Qd为吊具重；L为跨度；d为吊钩中心线到端梁中心线的最小距离；n为吊车轮数。
