第三讲第三代移动通信系统简介

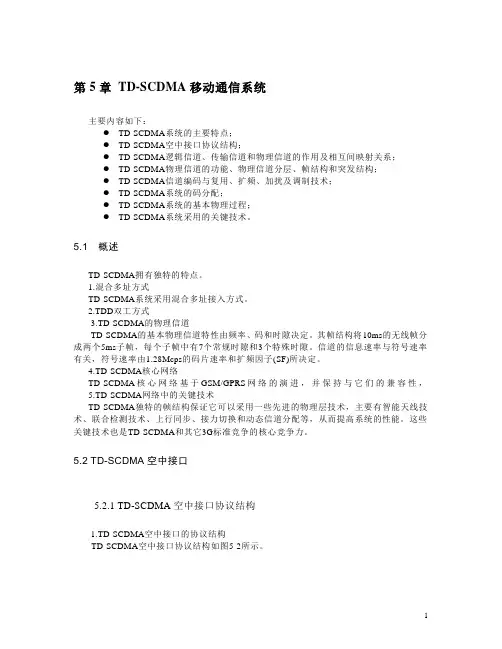

第5章TD-SCDMA移动通信系统主要内容如下：●TD-SCDMA系统的主要特点；●TD-SCDMA空中接口协议结构；●TD-SCDMA逻辑信道、传输信道和物理信道的作用及相互间映射关系；●TD-SCDMA物理信道的功能、物理信道分层、帧结构和突发结构；●TD-SCDMA信道编码与复用、扩频、加扰及调制技术；●TD-SCDMA系统的码分配；●TD-SCDMA系统的基本物理过程；●TD-SCDMA系统采用的关键技术。

5.1 概述TD-SCDMA拥有独特的特点。

1.混合多址方式TD-SCDMA系统采用混合多址接入方式。

2.TDD双工方式3.TD-SCDMA的物理信道TD-SCDMA的基本物理信道特性由频率、码和时隙决定。

其帧结构将10ms的无线帧分成两个5ms子帧，每个子帧中有7个常规时隙和3个特殊时隙。

信道的信息速率与符号速率有关，符号速率由1.28Mcps的码片速率和扩频因子(SF)所决定。

4.TD-SCDMA核心网络TD-SCDMA核心网络基于GSM/GPRS网络的演进，并保持与它们的兼容性，5.TD-SCDMA网络中的关键技术TD-SCDMA独特的帧结构保证它可以采用一些先进的物理层技术，主要有智能天线技术、联合检测技术、上行同步、接力切换和动态信道分配等，从而提高系统的性能。

这些关键技术也是TD-SCDMA和其它3G标准竞争的核心竞争力。

5.2 TD-SCDMA空中接口5.2.1 TD-SCDMA空中接口协议结构1.TD-SCDMA空中接口的协议结构TD-SCDMA空中接口协议结构如图5-2所示。

图5-2 空中接口协议结构与WCDMA的空中接口协议结构一样，TD-SCDMA系统的空中接口(Uu)的协议结构分为三层，物理层、数据链路层和网络层，其中数据链路层由媒体接入控制子层（MAC）、无线链路控制子层（RLC）、分组数据协议汇聚子层（PDCP）和广播/多播控制子层（BMC）组成。

从不同协议层如何承载用户各种业务的角度将信道分成3类：逻辑信道、传输信道和物理信道。

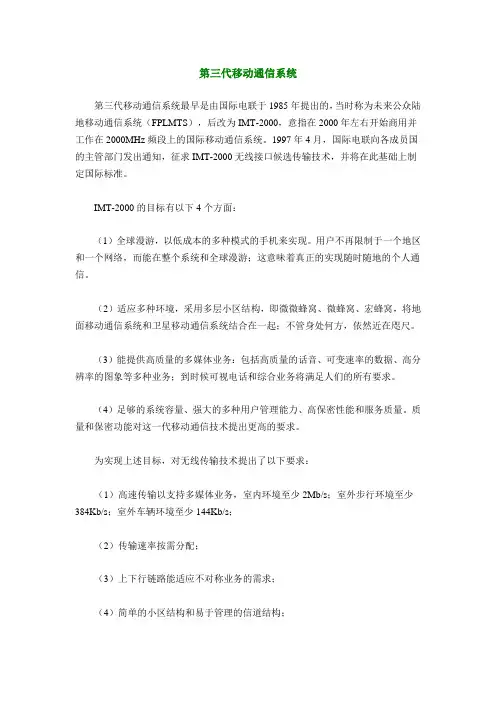

第三代移动通信系统第三代移动通信系统最早是由国际电联于1985年提出的，当时称为未来公众陆地移动通信系统（FPLMTS），后改为IMT-2000，意指在2000年左右开始商用并工作在2000MHz频段上的国际移动通信系统。

1997年4月，国际电联向各成员国的主管部门发出通知，征求IMT-2000无线接口候选传输技术，并将在此基础上制定国际标准。

IMT-2000的目标有以下4个方面：（1）全球漫游，以低成本的多种模式的手机来实现。

用户不再限制于一个地区和一个网络，而能在整个系统和全球漫游；这意味着真正的实现随时随地的个人通信。

（2）适应多种环境，采用多层小区结构，即微微蜂窝、微蜂窝、宏蜂窝，将地面移动通信系统和卫星移动通信系统结合在一起；不管身处何方，依然近在咫尺。

（3）能提供高质量的多媒体业务：包括高质量的话音、可变速率的数据、高分辨率的图象等多种业务；到时候可视电话和综合业务将满足人们的所有要求。

（4）足够的系统容量、强大的多种用户管理能力、高保密性能和服务质量。

质量和保密功能对这一代移动通信技术提出更高的要求。

为实现上述目标，对无线传输技术提出了以下要求：（1）高速传输以支持多媒体业务，室内环境至少2Mb/s；室外步行环境至少384Kb/s；室外车辆环境至少144Kb/s；（2）传输速率按需分配；（3）上下行链路能适应不对称业务的需求；（4）简单的小区结构和易于管理的信道结构；（5）灵活的频率和无线资源的管理、系统配置和服务设施；IMT-2000的频带划分1992年世界无线电行政大会（WARC）根据ITU-R对于IMT-2000的业务量和所需频谱的估计，划分了230MHz带宽给IMT-2000。

1885-2025MHz及2110-2200MHz频带为全球基础上可用于IMT-2000的业务；1980-2010MHz和2170-2200MHz为卫星移动业务频段共60MHz, 其余170MHz为陆地移动业务频段，其中对称频段是2X60MHz ,不对称的频段是50MHz。

第三代移动通信技术概述及我国3G频率的划分-TOM的BLOG-中国通信人博客-...第三代移动通信技术概述及我国3G频率的划分关键字：摘要：一、移动通信技术的发展第一代移动通信系统：主要有美国的AMPS、欧洲的TACS系统和模拟集群系统MPT1327，采用调频或调相、FDMA技术，带宽为25kHz或30kHz。

第二代移动通信系统：主要有GSM和CDMA等公众移动通信系统，带宽分别为200kHz和1.25MHz；另外还有TETRA和iDEN等数字集群通信系统，带宽为25kHz。

它们主要以语音业务为主，采用数字调制、TDMA或CDMA技术。

第三代移动通信系统：ITU共有五种标准，即WCDMA、CDMA2000、TD-SCDMA、IS-41（DECT）和IS-136（D-AMPS）等体制，其中前三种为主流标准，均采用CDMA技术。

1.GSM系统GSM系统，采用FDD TDMA技术，每载波8个时隙，同时传输8路话音信号。

GSM的载波间隔为200kHz，调制方式为GMSK，发射标识271KF1D。

GSM系统组网时一般采用4×3结构；在频率紧张时也可采用主载波4×3结构，其他载波采用4×3或3×3结构的方式。

采用4×3结构时，GSM系统最少需要5MHz频率资源才能组网。

2.CDMA系统CDMA系统采用码分多址（CDMA）技术，码片速率为1.2288Mchip/s，码长度为64~256，必要带宽为1.23MHz，载波间隔1.25MHz。

主要采用QPSK和BPSK调制。

CDMA的每个载波有64个码道，其中一个导频、一个寻呼和一个同步码道，其余61个码道均可作为业务信道，可传输多达61路话音信号。

CDMA系统具有前向功率控制、反向功率控制，但导频信道没有功率控制。

功控包括闭环、开环和外环功率控制。

CDMA可以同频组网，在1.25MHz频率资源时，每扇区理论上可提供61条话务信道。

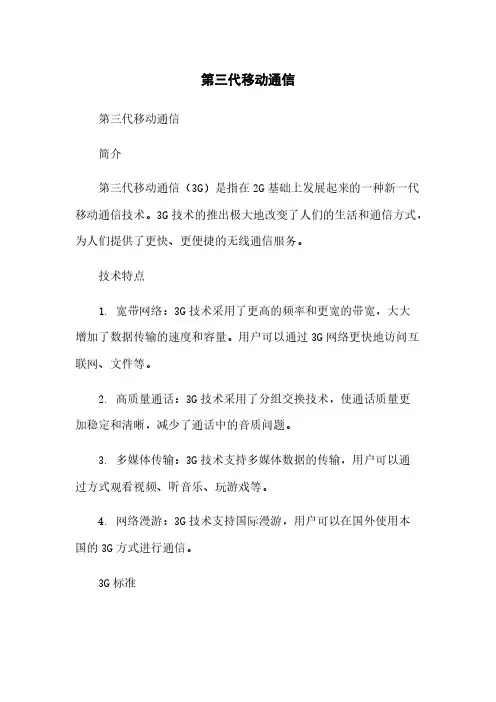

第三代移动通信第三代移动通信简介第三代移动通信（3G）是指在2G基础上发展起来的一种新一代移动通信技术。

3G技术的推出极大地改变了人们的生活和通信方式，为人们提供了更快、更便捷的无线通信服务。

技术特点1. 宽带网络：3G技术采用了更高的频率和更宽的带宽，大大增加了数据传输的速度和容量。

用户可以通过3G网络更快地访问互联网、文件等。

2. 高质量通话：3G技术采用了分组交换技术，使通话质量更加稳定和清晰，减少了通话中的音质问题。

3. 多媒体传输：3G技术支持多媒体数据的传输，用户可以通过方式观看视频、听音乐、玩游戏等。

4. 网络漫游：3G技术支持国际漫游，用户可以在国外使用本国的3G方式进行通信。

3G标准目前，国际上采用的3G标准主要有CDMA2000、WCDMA和TD-SCDMA三种。

不同的国家和地区采用了不同的标准，但它们都可以相互兼容，在全球范围内提供无缝的通信服务。

CDMA2000CDMA2000是一种基于CDMA技术的3G标准，采用了更高的频率和更快的数据传输速度。

CDMA2000在美国和一些拉丁美洲国家得到广泛应用。

WCDMAWCDMA是一种基于CDMA技术的3G标准，采用了更高的频率和更宽的带宽。

WCDMA在欧洲、亚洲和大洋洲等地得到广泛应用。

TD-SCDMATD-SCDMA是中国自主研发的3G标准，采用了时分复用技术和CDMA技术。

TD-SCDMA在中国大陆得到广泛应用。

3G应用随着3G技术的发展，各行各业都开始积极应用3G技术来提高工作效率和服务质量。

互联网访问3G技术的推出，大大提高了移动互联网的访问速度。

用户可以通过方式快速地访问网页、搜索信息、使用社交网络等。

移动支付3G技术的应用使移动支付成为可能。

用户可以通过方式支付功能进行在线购物、转账等操作，不再依赖传统的实体信用卡和现金支付方式。

视频通话3G技术增加了视频通话功能，用户可以通过方式进行实时视频通话，方便进行远程商务会议、教育培训等。

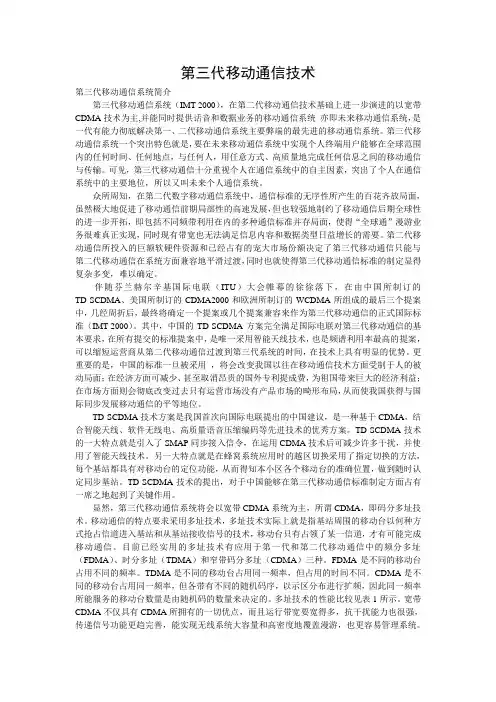

第三代移动通信技术第三代移动通信系统简介第三代移动通信系统（IMT-2000），在第二代移动通信技术基础上进一步演进的以宽带CDMA技术为主,并能同时提供话音和数据业务的移动通信系统亦即未来移动通信系统，是一代有能力彻底解决第一、二代移动通信系统主要弊端的最先进的移动通信系统。

第三代移动通信系统一个突出特色就是，要在未来移动通信系统中实现个人终端用户能够在全球范围内的任何时间、任何地点，与任何人，用任意方式、高质量地完成任何信息之间的移动通信与传输。

可见，第三代移动通信十分重视个人在通信系统中的自主因素，突出了个人在通信系统中的主要地位，所以又叫未来个人通信系统。

众所周知，在第二代数字移动通信系统中，通信标准的无序性所产生的百花齐放局面，虽然极大地促进了移动通信前期局部性的高速发展，但也较强地制约了移动通信后期全球性的进一步开拓，即包括不同频带利用在内的多种通信标准并存局面，使得“全球通”漫游业务很难真正实现，同时现有带宽也无法满足信息内容和数据类型日益增长的需要。

第二代移动通信所投入的巨额软硬件资源和已经占有的宠大市场份额决定了第三代移动通信只能与第二代移动通信在系统方面兼容地平滑过渡，同时也就使得第三代移动通信标准的制定显得复杂多变，难以确定。

伴随芬兰赫尔辛基国际电联（ITU）大会帷幕的徐徐落下，在由中国所制订的TD-SCDMA、美国所制订的CDMA2000和欧洲所制订的WCDMA所组成的最后三个提案中，几经周折后，最终将确定一个提案或几个提案兼容来作为第三代移动通信的正式国际标准（IMT-2000）。

其中，中国的TD-SCDMA方案完全满足国际电联对第三代移动通信的基本要求，在所有提交的标准提案中，是唯一采用智能天线技术，也是频谱利用率最高的提案，可以缩短运营商从第二代移动通信过渡到第三代系统的时间，在技术上具有明显的优势。

更重要的是，中国的标准一旦被采用，将会改变我国以往在移动通信技术方面受制于人的被动局面；在经济方面可减少、甚至取消昂贵的国外专利提成费，为祖国带来巨大的经济利益；在市场方面则会彻底改变过去只有运营市场没有产品市场的畸形布局，从而使我国获得与国际同步发展移动通信的平等地位。

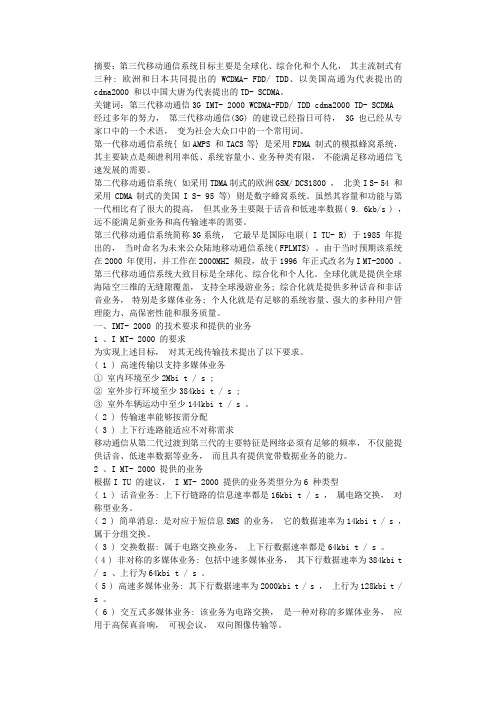

摘要：第三代移动通信系统目标主要是全球化、综合化和个人化，其主流制式有三种: 欧洲和日本共同提出的WCDMA- FDD/ TDD、以美国高通为代表提出的cdma2000 和以中国大唐为代表提出的TD- SCDMA。

关键词：第三代移动通信3G IMT- 2000 WCDMA-FDD/ TDD cdma2000 TD- SCDMA 经过多年的努力，第三代移动通信(3G) 的建设已经指日可待， 3G也已经从专家口中的一个术语，变为社会大众口中的一个常用词。

第一代移动通信系统{ 如AMPS 和TACS等} 是采用FDMA 制式的模拟蜂窝系统，其主要缺点是频谱利用率低、系统容量小、业务种类有限，不能满足移动通信飞速发展的需要。

第二代移动通信系统( 如采用TDMA制式的欧洲GSM/ DCS1800 ，北美I S- 54 和采用CDMA制式的美国I S- 95 等) 则是数字蜂窝系统。

虽然其容量和功能与第一代相比有了很大的提高，但其业务主要限于话音和低速率数据( 9. 6kb/s ) ，远不能满足新业务和高传输速率的需要。

第三代移动通信系统简称3G系统，它最早是国际电联( I TU- R) 于1985 年提出的，当时命名为未来公众陆地移动通信系统( FPLMTS) 。

由于当时预期该系统在2000 年使用，并工作在2000MHZ 频段，故于1996 年正式改名为I MT-2000 。

第三代移动通信系统大致目标是全球化、综合化和个人化。

全球化就是提供全球海陆空三维的无缝隙覆盖，支持全球漫游业务; 综合化就是提供多种话音和非话音业务，特别是多媒体业务; 个人化就是有足够的系统容量、强大的多种用户管理能力、高保密性能和服务质量。

一、IMT- 2000 的技术要求和提供的业务1 、I MT- 2000 的要求为实现上述目标，对其无线传输技术提出了以下要求。

( 1 ) 高速传输以支持多媒体业务①室内环境至少2Mbi t / s ;②室外步行环境至少384kbi t / s ;③室外车辆运动中至少144kbi t / s 。

第三代移动通信系统1、imt-2000第三代移动通信系统简称3g，又被国际电联(iut)简称为imt-2000，是指在2000年左右开始商用并工作在2000nhz频段上的国际移动通信系统。

传输速率为2mbps/2000kbps2、第三代移动通信的目标；1、全球统一频谱、标准、实现全球无缝漫游。

2、更高的频谱效率，更低的建设成本。

3、能提供较高的服务质量和保密性能。

4、能提供足够的系统容量，方便2g系统的过渡和演进。

5、能提供多种业务，使用多种环境。

快速移动环境中最高传输速率可达144kbit/s,室外到室内或步行环境中最高传输速率达到384kbit/s,室内环境中最高传输速率达到2mbit/s。

3、3gpp建立了4个不同的技术规范组，分别为核心网络和终端、业务和系统、无线接入网、gsm/edge无线接入网。

4.3GPP的主要工作是研究、制定和推广基于演进的GSM核心网3G标准。

5.目前，有几个版本的标准，如R6、R7和gpr99。

6.3GPP2的主要工作是制定以ANSI/is-41为核心网络、CDMA2000为无线接口的3G标准。

ANSI是美国国家标准协会。

7、3gpp2已制定了cdma2000标准，已发布r0、ra、rb、rc、rd标准，正在制定umb等有关标准。

8.第三代移动通信标准通常指无线接口的无线传输技术标准。

9、imt-2000cdma-mc又称cdma2000。

cdma2000是基于is-95标准的各种cdma制造厂家的产品和不用运营商的网络构成的一个家族概念。

10.R99的主要特点是继承了2G系统的GSM/GPRS核心网络结构。

11.CDMA2000的核心网络架构基于3GPP2制定的全IP网络架构。

12、umts论坛将3g业务分为6类，即移动internet接入、定制信息和娱乐业务、多媒体短消息业务、基于位置的业务，移动internet/extranet接入业务和增强语音：按照应用层qos的业务分类，3gpp定义了4种基本业务类型，即会话类业务、流媒体业务、交互类业务和背景累业务：按照媒体的表现形式，3g业务可以分为文本业务，视频业务和多媒体业务。

第三讲 CDMA 数字蜂窝挪动通讯网的网络规划网络参照模型CDMA 网络参照模型定义了网中的功能实体和互相间的接口，见图 1。

从图中可看出 CDMA 网络参照模型与 GSM 网相似。

MSC挪动交换中心HLR归属地点寄存器VLR拜会地点寄存器AC鉴权中心MC短信息中心SME短信息实体PSTN公用交换电话网MS挪动台EIR设备鉴识寄存器BS基站系统OMC操作保护中心IWF互连功能图1CDMA网网络参照模型交换网络规划1.交换网络组织CDMA 网采纳 3 级结构，见图 2。

详细为：在大区中心 (如北京、上海、广州、沈阳、武汉等 )成立一级挪动业务汇接中心并网状相连；在各省会或大城市成立二级挪动业务汇接中心，并与相应的一级汇接中心相连；在挪动业务当地网中设一个或若干个挪动端局 MSC，也可视业务量由一个 MSC 覆盖多个挪动业务当地网。

挪动业务当地网原则上以固定电话网的长途编号区编号为 2 位和3 位的地区来区分。

图 2 CDMA 网的网结构表示图2.信令网组织目前，中国电信和中国联通的挪动通讯网信令网都是特地组建的，因为不仅要传递电话用户部分TUP 信息，还要传挪动应用部分MAP 信息。

CDMA 网的信令网与其交换网络结构相对应，也分为三级结构：高级信令转接点 HSTP、初级信令转接点LSTP 和信令点 SP。

HSTP 负责转接本大区内及本大区与其余大区间的信令业务。

HSTP 可兼有 LSTP 的功能。

LSTP 负责转接本服务区内及至其上司HSTP 的信令业务。

SP 是信令信息的源点和目的点。

信令转接点 STP 可采纳独立式设备，也可采纳与挪动汇接中心合设的方式。

信令网中网络节点间采纳中国7 号信令。

3.信令方式Um 接口 (也称空中接口 )的无线信令规程由《 800MHz CDMA 数字蜂窝挪动通讯网空中接口技术规范》规定。

中国电信和中国联通均已宣布了此规范。

此规范基于 TIA ／EIA ／IS-95A —宽带双模扩频蜂窝系统挪动台－基站兼容性标准。

移动通信第5章第三代移动通信系统在当今信息时代，移动通信技术的发展日新月异，为人们的生活带来了极大的便利。

而第三代移动通信系统（3G）的出现，更是具有里程碑式的意义。

第三代移动通信系统是在第二代移动通信系统的基础上发展而来的。

在 2G 时代，我们主要实现了语音通话和简单的短信服务。

然而，随着人们对通信需求的不断提高，2G 系统已经无法满足人们对于多媒体信息传输、高速数据下载等方面的要求。

于是，3G 应运而生。

3G 系统具有几个显著的特点。

首先是更高的数据传输速率。

相比2G，3G 能够提供更快的下载速度，让用户可以更流畅地观看视频、浏览网页、下载文件等。

这使得移动互联网得以真正普及，人们不再局限于通过电脑上网，而是可以随时随地通过手机获取丰富的信息。

其次，3G 支持多种业务类型。

除了传统的语音通话和短信，还包括视频通话、移动电视、在线游戏、电子商务等。

这极大地丰富了人们的通信体验，让移动通信不再仅仅是一种交流工具，更是一种生活方式。

在 3G 系统中，主要采用了几种关键技术。

码分多址（CDMA）技术是其中的核心之一。

CDMA 通过不同的码序列来区分用户，有效地提高了频谱利用率，增加了系统容量。

同时，智能天线技术的应用也提高了信号的接收和发送质量，减少了干扰。

3G 标准主要有三种：WCDMA、CDMA2000 和 TDSCDMA。

WCDMA 是在欧洲广泛应用的标准，具有较高的成熟度和广泛的产业链支持。

CDMA2000 则主要在美国和一些亚洲国家得到应用。

TDSCDMA 是我国自主提出的标准，对于推动我国移动通信产业的发展具有重要意义。

3G 系统的出现，给社会带来了诸多变革。

在商业领域，移动电子商务迅速发展，人们可以通过手机进行购物、支付等操作，极大地提高了商业交易的效率和便捷性。

在娱乐方面，移动游戏、移动视频等业务蓬勃发展，为用户提供了更多的娱乐选择。

在教育领域，移动学习成为可能，学生可以通过手机随时随地获取学习资源。

第三代移动通信第三代移动通信1. 引言移动通信技术的发展已经经历了几代的演进，每一代的移动通信技术都有其独特的特点和应用场景。

本文将对第三代移动通信进行详细介绍，包括其定义、特点、应用和未来发展趋势等方面的内容。

2. 定义第三代移动通信（3rd Generation, 3G）是指在第二代移动通信（2G）的基础上，通过引入新的无线接入技术和网络架构，提供更高的数据传输速率和更丰富的业务功能的一代移动通信技术。

3. 特点第三代移动通信相比第二代移动通信具有以下主要特点：- 高速数据传输：第三代移动通信采用了CDMA（Code Division Multiple Access）和WCDMA（Wideband Code Division Multiple Access）等新的接入方式，使得数据传输速率相比第二代移动通信大幅提升，可以支持更多的数据应用和服务。

- 多媒体业务支持：第三代移动通信可提供更丰富的多媒体业务支持，包括音频、视频、图像等的传输和交互，更好地满足用户对多种媒体内容的需求。

- 网络覆盖范围扩大：第三代移动通信在网络覆盖上有了很大的提升，不仅可以在城市中提供良好的信号覆盖，还可以在农村和偏远地区提供较好的通信服务。

- 移动互联网应用：第三代移动通信技术的发展为移动互联网应用提供了更多的可能性，用户可以通过方式随时随地访问互联网、收发电子邮件、上网浏览等。

4. 应用第三代移动通信技术在各个领域都有广泛的应用，主要体现在以下几个方面：- 移动方式通信：第三代移动通信技术使得移动方式通信更加高效和畅通，用户可以通过方式进行语音通话、短信发送等。

- 移动互联网：第三代移动通信将互联网延伸到了移动端，用户可以通过方式访问各种网站、使用移动应用程序等。

- 移动支付：第三代移动通信技术的发展也催生了移动支付的兴起，用户可以通过方式进行在线支付、扫码付款等。

- 物联网应用：第三代移动通信为物联网的发展提供了技术支持，实现了智能家居、智能交通、智能健康等应用。
