物探基本方法

工程地质勘探中的物探方法和仪器工程地质勘探是在工程项目的规划、设计、施工和运营过程中，通过多种物探方法和仪器对地下及地下水、地质构造、地下岩石体、自然地下裂隙、冻土性质等地质情况进行综合调查、分析和评价的一门科学技术。

物探方法和仪器是工程地质勘探的核心内容之一，通过不同的方法和仪器可以获取不同的地质信息，为工程项目的设计和施工提供可靠的地质资料。

一、物探方法：1.震源探测方法：通过震源在地面或井孔中产生地震波，在地下的岩土体中以不同的速度传播，探测地下介质的性质和结构。

常用的方法有地震反射法、地震折射法、地震透射法和地震井法。

2.地电探测方法：通过在地上或井孔中将电流注入地下，测量地下岩土体中的电阻率差异，来推断地下各种不同岩石层的厚度、位置和性质。

3.电磁探测方法：通过在地表或井孔中产生电磁场，测量地下岩土体对电磁场的响应，来判断地下各种不同岩石层的边界、厚度和性质。

4.重力探测方法：通过测量地球的重力场强度的变化，推测地下的岩土体密度分布，进而推断地下地质情况。

5.磁导探测法：通过测量地表或井孔中的磁场强度和方向的变化，来判断地下岩土体中磁性物质的分布和性质。

6.地热探测法：通过测量地下岩土体的温度分布，推断地下地温场的性质和分布。

二、常用仪器：1.地震仪：用来探测地震波在地下传播的速度和路径，并记录地震波在不同岩土层之间的反射和折射情况。

2.电阻率仪：用来测量地下岩土体的电阻率变化，通过不同的电极布置，可以获取垂直或水平方向上的电阻率剖面信息。

3.电磁仪：用来产生电磁场和测量地下岩土体对电磁场的响应，通过分析响应数据，可以获取地下岩土体的物理特征。

4.重力仪：用来测量地球重力场的强度变化，通过测量结果可以推断地下岩土体的密度分布情况。

5.磁力仪：用来测量地表或井孔中的磁场强度和方向，通过测量结果可以推断地下岩土体中的磁性物质的分布和性质。

6.地温仪：用来测量地下岩土体的温度分布，通过测量结果可以推断地下地温场的性质和分布。

了解测绘技术中的物探测量方法测绘技术是一门利用各种工具、方法和技术手段，对地球表面及其上空的地理空间信息进行采集、处理、分析和应用的学科。

物探测量方法是测绘技术中重要的一种方法，它通过测量物体的物理特性和相互作用关系，获取地下和水下的地质、地球物理和工程信息。

本文将介绍一些常见的物探测量方法，以帮助读者更好地了解测绘技术的应用领域。

第一种物探测量方法是地震勘探。

地震勘探是利用地震波在地下传播的特性，在地壳中产生反射、折射和透射等现象，以获取地下结构、地层厚度、地下水位等信息的技术。

它是一种较为常用的地下信息获取方法，在地质勘探、地下资源勘探以及工程设计等领域都有广泛的应用。

地震勘探可以通过分析地震波的传播速度和路径，推断地下地层的属性和分布情况，为工程设计提供可靠的依据。

第二种物探测量方法是电磁法。

电磁法是利用地球物质对电磁场的响应特性，通过测量电磁场的变化，获取地下地质和矿产资源信息的方法。

电磁法具有非侵入性、远距离探测和高分辨率等特点，被广泛应用于地质调查、矿产资源勘查以及水文地质等领域。

通过测量地下电磁场的强度和频率变化，可以推断地下物质的导电性、介电常数和磁性等特性，为地下资源的开采和利用提供科学依据。

第三种物探测量方法是重力勘探。

重力勘探是利用地球引力场的变化，测量地表物体和地下构造对重力场的扰动，以推断地下构造和地貌特征的方法。

重力勘探是一种简单、快速、经济的地下勘探方法，它广泛应用于石油勘探、地下水资源调查和地下构造研究等领域。

通过测量地表的重力场强度和梯度变化，可以分析地下矿体的体积、密度和深度分布，为资源勘探和地质灾害预测提供重要依据。

除了上述提到的物探测量方法，还有磁力法、地电法、声波法等多种方法可以用于地球科学、地理勘探和环境调查。

这些方法在不同领域都有其独特的应用，可以帮助科学家和工程师更好地了解地下和水下的地理情况。

需要指出的是，物探测量方法虽然在测绘技术中起到了重要的作用，但它们也有一定的局限性。

工程施工物探检测一、工程施工物探检测的原理工程施工物探检测是通过利用地球物理学的原理，采用各种物探方法对地下情况进行探测。

物探方法主要包括电法、磁法、雷达、地震等多种方式。

这些方法都是基于地下不同介质对电磁波、声波、磁场等的散射、反射特性而展开的。

1. 电法：电法是一种基于地下电阻率差异来探测地下结构和地质情况的方法。

通过在地面上布设电极，利用电流在地下传播的方式，测定地下不同介质的电阻率，从而识别出地下构造。

2. 磁法：磁法是一种利用地下岩石的磁性差异来进行探测的方法。

通过在地面上布设磁场探头，测定地下不同介质的磁性响应，可以了解地下情况。

3. 雷达：雷达是一种利用电磁波在地下传播的速度和反射特性来进行探测的方法。

通过在地面上布设雷达，发送电磁波，测定地下介质的电磁波传播速度和反射情况，可以揭示地下情况。

4. 地震：地震是一种利用地下介质对地震波传播速度和反射特性进行探测的方法。

通过在地面上布设地震仪器，发送地震波，测定地下介质对地震波的反射和传播情况，可以了解地下结构。

以上介绍了几种常见的物探方法，这些方法在工程施工物探检测中起着至关重要的作用。

通过这些方法，可以对地下情况进行全面、准确地分析，为工程施工提供重要的参考信息。

二、工程施工物探检测的方法工程施工物探检测的方法主要包括前期调查、仪器选择、数据采集、数据解释和报告编制等环节。

下面将分别进行介绍。

1. 前期调查：在进行工程施工物探检测之前，需要对工程区域进行前期调查，了解地质、地形、水文、气象等情况，为后续的检测工作提供必要的信息。

2. 仪器选择：根据工程需求和地质情况，选择合适的物探仪器进行检测。

不同的物探方法需要不同的仪器设备，选择合适的仪器对检测结果的准确性和可靠性至关重要。

3. 数据采集：在实际检测中，需要对地下情况进行数据采集。

通过布设不同的探测仪器，测量地下介质的电阻率、磁性、声波传播速度等参数，获取相关数据。

4. 数据解释：通过对采集到的数据进行综合分析和解释，识别地下结构和地质情况。

测绘技术中的物探测量方法介绍测绘技术是现代社会发展和规划的重要组成部分。

它通过各种方法和技术手段来获取地理信息和测量数据，为社会发展和资源管理提供有力支持。

而在测绘技术中，物探测量方法是一种重要的手段，通过对地下物质性质和分布的测量，为工程勘察、资源勘探、地质调查等提供可靠依据。

本文将介绍几种常见的物探测量方法。

第一种方法是电法探测。

电法探测是基于地下物质导电性的差异来进行测量和分析的。

该方法通过在地下埋设电极，在其中施加一定电流，并测量地下电位差来判定地下物质的导电性质。

这种方法适用于寻找地下水、矿藏等。

通过在不同位置布置电极，可以得到整个区域的电阻率分布图，从而揭示地下物质的性质和分布情况。

第二种方法是地磁法探测。

地磁法采用地球磁场与地下物质的相互作用来进行测量。

地磁法探测仪器利用地球磁场的强度和方向的变化，通过测量地面上的磁场参数来判断地下物质的性质和分布。

这种方法适用于寻找矿藏、断层等地下构造的探测。

地磁法具有较高的分辨率和灵敏度，因此在地质勘探和环境监测中有广泛应用。

第三种方法是地震法探测。

地震法是一种利用地震波在地下的传播和反射特性进行测量的方法。

通过在地面上设置地震源，并记录地震波在地下的传播情况，可以推断地下岩石的密度、速度和构造等信息。

地震法适用于不同类型的地质勘探，如石油勘探、地下水勘探和地震灾害预测等。

这种方法被称为地球物理勘探的主要手段之一，其成像能力和解析度很高，能提供较为准确的地下信息。

第四种方法是重力法探测。

重力法是通过测量地球重力场的变化来推断地下物体的质量分布和形状。

利用高精度的重力仪器，测量地表上的重力值，并进行数据处理，可以得到地下物体的密度和分布情况。

重力法适用于大范围的地下构造和均质地层的勘探，常用于天然气、石油等资源勘探和地下水寻找。

以上所介绍的四种方法只是测绘技术中的一小部分，且每种方法都有各自的局限性和适用条件。

在实际应用中，通常需要结合多种方法进行综合分析，以提高勘探的效果和准确性。

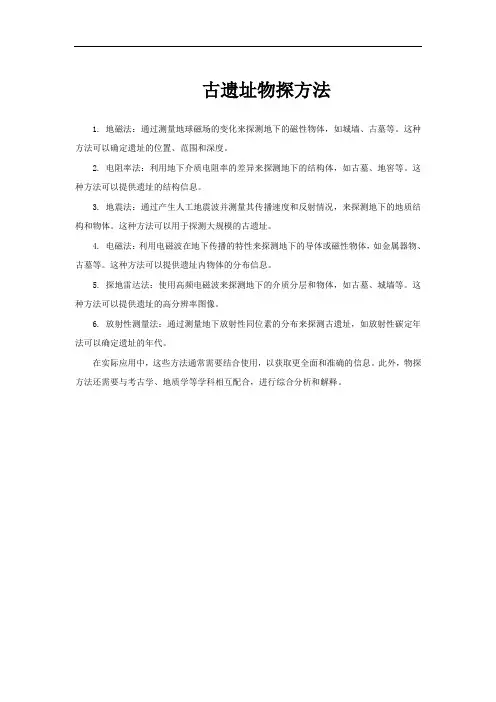

古遗址物探方法
1. 地磁法：通过测量地球磁场的变化来探测地下的磁性物体，如城墙、古墓等。

这种方法可以确定遗址的位置、范围和深度。

2. 电阻率法：利用地下介质电阻率的差异来探测地下的结构体，如古墓、地窖等。

这种方法可以提供遗址的结构信息。

3. 地震法：通过产生人工地震波并测量其传播速度和反射情况，来探测地下的地质结构和物体。

这种方法可以用于探测大规模的古遗址。

4. 电磁法：利用电磁波在地下传播的特性来探测地下的导体或磁性物体，如金属器物、古墓等。

这种方法可以提供遗址内物体的分布信息。

5. 探地雷达法：使用高频电磁波来探测地下的介质分层和物体，如古墓、城墙等。

这种方法可以提供遗址的高分辨率图像。

6. 放射性测量法：通过测量地下放射性同位素的分布来探测古遗址，如放射性碳定年法可以确定遗址的年代。

在实际应用中，这些方法通常需要结合使用，以获取更全面和准确的信息。

此外，物探方法还需要与考古学、地质学等学科相互配合，进行综合分析和解释。

电阻率测深法点)，通过逐次加大供电电极,AB极距的大小，测量同—点的、不同AB极距的视电阻率ρS 值，研究这个测深点下不同深度的地质断面情况。

电测深法多采用对称四极排列，称为对称四极测深法。

在AB极距离短时，电流分布浅，ρS曲线主要反映浅层情况；AB极距大时，电流分布深，ρS曲线主要反映深部地层的影响。

ρS曲线是绘在以AB/2和ρS为坐标的双对数坐标纸上。

当地下岩层界面平缓不超过20度时，应用电测深量板进行定量解释，推断各层的厚度、深度较为可靠。

二、应用领域：电测深法在水文地质、工程地质和煤田地质工作中应用较多。

除对称四极测深法外，还可以应用三极测深、偶极测深和环形测深等方法。

高密度电阻率法的控制，实现电阻率法中各种不同装置、不同极距的自动组合，从而一次布极可测得多种装置、多种极距情况下多种视电阻率参数的方法。

对取得的多种参数经相应程序的处理和自动反演成像，可快速、准确地给出所测地电断面的地质解释图件，从而提高了电阻率方法的效果和工作效率。

高密度电法实际上是集中了电剖面法和电测深法。

其原理与普通电阻率法相同．所不同的是在观测中设置了高密度的观测点。

是一种阵列勘探方法。

二、应用领域：在条件适当时，此方法对工程物探以及探测煤矿的老硐，探测古墓墓穴等有较好的效果。

三、优缺点：与常规电阻率法相比．高密度电法具有以下优点：1．电极布置一次性完成．不仅减少了因电极设置引起的故障和干扰，并且提高了效率：2．能够选用多种电极排列方式进行测量，可以获得丰富的有关地电断面的信息；3．野外数据采集实现了自动化或半自动化，提高了数据采集速度，避免了手工误操作。

随着地球物理反演方法的发展，高密度电法资料的电阻率成像技术也从一维和二维发展到三维，极大地提高了地电资料的解释精度。

激发极化法一、基本原理：是根据岩石、矿石的激发极化效应来寻找金属和解决水文地质、工程地质等问题的一组电法勘探方法。

它又分为直流激发极化法(时间域法)和交流激发极化法(频率域法(SIP))。

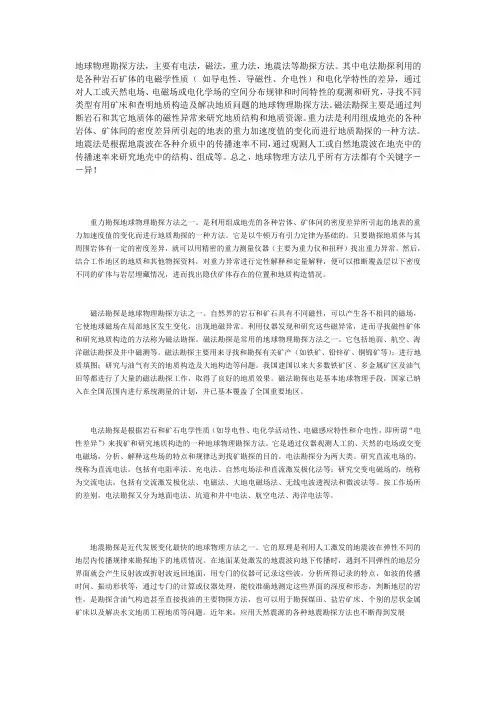

地球物理勘探方法，主要有电法，磁法，重力法，地震法等勘探方法。

其中电法勘探利用的是各种岩石矿体的电磁学性质（如导电性、导磁性、介电性）和电化学特性的差异，通过对人工或天然电场、电磁场或电化学场的空间分布规律和时间特性的观测和研究，寻找不同类型有用矿床和查明地质构造及解决地质问题的地球物理勘探方法。

磁法勘探主要是通过判断岩石和其它地质体的磁性异常来研究地质结构和地质资源。

重力法是利用组成地壳的各种岩体、矿体间的密度差异所引起的地表的重力加速度值的变化而进行地质勘探的一种方法。

地震法是根据地震波在各种介质中的传播速率不同，通过观测人工或自然地震波在地壳中的传播速率来研究地壳中的结构、组成等。

总之，地球物理方法几乎所有方法都有个关键字－－异！重力勘探地球物理勘探方法之一。

是利用组成地壳的各种岩体、矿体间的密度差异所引起的地表的重力加速度值的变化而进行地质勘探的一种方法。

它是以牛顿万有引力定律为基础的。

只要勘探地质体与其周围岩体有一定的密度差异，就可以用精密的重力测量仪器（主要为重力仪和扭秤）找出重力异常。

然后，结合工作地区的地质和其他物探资料，对重力异常进行定性解释和定量解释，便可以推断覆盖层以下密度不同的矿体与岩层埋藏情况，进而找出隐伏矿体存在的位置和地质构造情况。

磁法勘探是地球物理勘探方法之一。

自然界的岩石和矿石具有不同磁性，可以产生各不相同的磁场，它使地球磁场在局部地区发生变化，出现地磁异常。

利用仪器发现和研究这些磁异常，进而寻找磁性矿体和研究地质构造的方法称为磁法勘探。

磁法勘探是常用的地球物理勘探方法之一。

它包括地面、航空、海洋磁法勘探及井中磁测等。

磁法勘探主要用来寻找和勘探有关矿产（如铁矿、铅锌矿、铜锦矿等）；进行地质填图；研究与油气有关的地质构造及大地构造等问题。

我国建国以来大多数铁矿区、多金属矿区及油气田等都进行了大量的磁法勘探工作，取得了良好的地质效果。

磁法勘探也是基本地球物理手段，国家已纳入在全国范围内进行系统测量的计划，并已基本覆盖了全国重要地区。

管道物探检查方法一、引言管道物探检查方法是一种非破坏性检测技术，可以用于对地下管道进行勘测和检查。

它通过使用各种物探设备和技术，对管道进行全面的检测和评估，以确定管道的位置、深度、尺寸、材质等信息。

本文将介绍几种常见的管道物探检查方法。

二、地磁法地磁法是一种常用的管道物探检查方法，它利用地球磁场的变化来探测地下管道。

该方法通过在地面上布置一系列的磁力计，测量地下管道所产生的磁场异常，从而确定管道的位置和走向。

地磁法适用于探测埋深较浅的金属管道，如自来水管道、燃气管道等。

三、地雷达法地雷达法是一种高频电磁波探测方法，通过发射高频电磁波到地下，然后接收地下物体反射回来的电磁波，从而确定管道的存在和位置。

地雷达法适用于各种类型的管道，包括金属管道、非金属管道和混凝土管道等。

它具有探测距离远、分辨率高、精度高等优点。

四、声波法声波法是一种利用声波传播特性探测管道的方法。

它通过在地面上布置声源和接收器，发送声波信号到地下，然后接收地下管道反射回来的声波信号，从而确定管道的位置和深度。

声波法适用于各种类型的管道，包括金属管道、塑料管道和水泥管道等。

它具有探测距离较远、探测速度快等优点。

五、电磁法电磁法是一种利用电磁场特性探测管道的方法。

它通过在地面上布置电磁发射器和接收器，发送电磁波到地下，然后接收地下管道反射回来的电磁波信号，从而确定管道的位置和尺寸。

电磁法适用于各种类型的管道，包括金属管道、非金属管道和水泥管道等。

它具有探测精度高、探测速度快等优点。

六、超声波法超声波法是一种利用超声波传播特性探测管道的方法。

它通过在地面上布置超声波源和接收器，发送超声波信号到地下，然后接收地下管道反射回来的超声波信号，从而确定管道的存在和位置。

超声波法适用于各种类型的管道，包括金属管道、塑料管道和水泥管道等。

它具有探测精度高、分辨率高等优点。

七、总结管道物探检查方法是一种非破坏性检测技术，可以用于对地下管道进行勘测和检查。

矿井物探方法北京中矿大地地球探测工程技术有限公司1 矿井物探方法简介1.1常用矿井物探方法矿井物探常用方法主要包括：1、地震槽波；2、无线电波透视法；3、直流电法；4、瞬变电磁法；5、音频电透视法；6、全波形反演技术。

1.2 各类方法应用范围1、工作面断层、陷落柱等异常地质构造及煤层夹矸、煤岩破碎带、煤厚变化等常规物探探测：地震槽波、无线电波透视法。

2、工作面水害探测：瞬变电磁法、直流电法或音频电透视法。

3、巷道掘进迎头构造探测：地震槽波。

4、巷道掘进迎头水害探测：瞬变电磁法、直流电法。

5、工作面顶底板起伏、煤厚变化、断层、陷落柱等异常地质构造精准探测：全波形反演。

2 地震槽波勘探技术2.1 原理及探测方法煤、岩层的密度和弹性波速度差异：煤层<顶、底板围岩。

在煤层中激发的地震波大部分能量在煤层顶、底界面之间来回反射并干涉，从而形成一种特殊的地震波——槽波。

图 1 槽波勘探原理示意图图 2 透射槽波勘探法图3反射槽波勘探法图4透射+反射联合勘探法图5 槽波超前探测2.2 应用范围及特点1、工作面内：（透射槽波勘探、反射槽波勘探、透射加反射槽波勘探）（1）煤层中的构造如褶曲、断层、陷落柱等；（2）煤层赋存情况，如薄厚变化、夹矸厚度变化；（3）老窑、采空区影响范围；（4）侵入岩等非煤物质的延伸范围；（5）煤层破碎、剥蚀带分布等。

2、巷道两侧：（反射槽波勘探）（1）煤层中的构造如褶曲、断层、陷落柱等；（2）老窑、采空区影响范围。

3、巷道掘进迎头：（槽波超前探测）（1）煤层中的构造如褶曲、断层、陷落柱等；（2）老窑、采空区影响范围。

2.3 槽波观测系统设计1、覆盖要均匀尤其是透射能量层析成像，不均匀的覆盖会对结果造成误导。

2、覆盖次数要合理覆盖次数太少、信息量少、结果准确性差；覆盖次数太多导致施工工作量过大，且效果增加不明显。

3、利用尽可能多的巷道探测工作面内构造时，尽可能在可利用的巷道内都布设炮点及检波点。
