工程物探技术方法与应用共124页

工程物探技术方案一、前言工程物探是指利用地球物理、地球化学、卫星遥感和地质勘探等技术手段，对地下的成土、岩石、岩土工程和地下水等进行探测、勘探和评价的一门综合技术。

其研究目标是为了对地下构造、地质体、地下水、地下储存等进行合理的探测、分析和评价，以支持地质灾害防治、地下资源勘探开发和地下工程建设等工作的进行。

在以往的工程物探技术方案中，针对不同的地质地貌情况，采用不同的物探技术手段。

本文将从地球物理勘探、地球化学勘探和卫星遥感技术方面，提出一套综合应用的工程物探技术方案。

二、地球物理勘探技术地球物理勘探是指利用地球物理勘探设备和方法，对地球体内各种物理场的异常进行探测、观测和测定的一种地质勘探方法。

在工程物探中，地球物理勘探技术主要用于探测地下构造、岩土工程和水文地质等方面。

地球物理勘探技术主要分为地震勘探、电磁勘探和地磁勘探等多种方法。

1. 地震勘探地震勘探是一种通过地震波的传播和反射，来探测地下物质性质和地下构造的一种地球物理勘探方法。

在工程物探中，地震勘探主要用于探测地下岩体的裂隙、空蚀和岩层的变形情况。

针对地震勘探的应用，可以采用地震勘探仪器和地震勘探仪进行测量，获取地下岩体的地震波速度、波幅和地震波反射情况等数据，从而得出地下岩体的构造特征和地质结构。

2. 电磁勘探电磁勘探是一种通过电磁场的变化，来探测地下物质性质和地下构造的一种地球物理勘探方法。

在工程物探中，电磁勘探主要用于探测地下水、地下矿产和地下矿体等方面。

针对电磁勘探的应用，可以采用电磁测深仪和电磁勘探仪进行测量，获取地下电磁场的异常情况和变化规律，从而得出地下水文地质和矿产资源的分布情况。

3. 地磁勘探地磁勘探是一种通过磁场的异常变化，来探测地下构造和地下物质性质的一种地球物理勘探方法。

在工程物探中，地磁勘探主要用于探测地下岩层的变形、地下裂隙和地下储层等方面。

针对地磁勘探的应用，可以采用地磁测量仪和地磁勘探仪进行测量，获取地下地磁场的异常情况和变化规律，从而得出地下岩体的构造特征和地质结构。

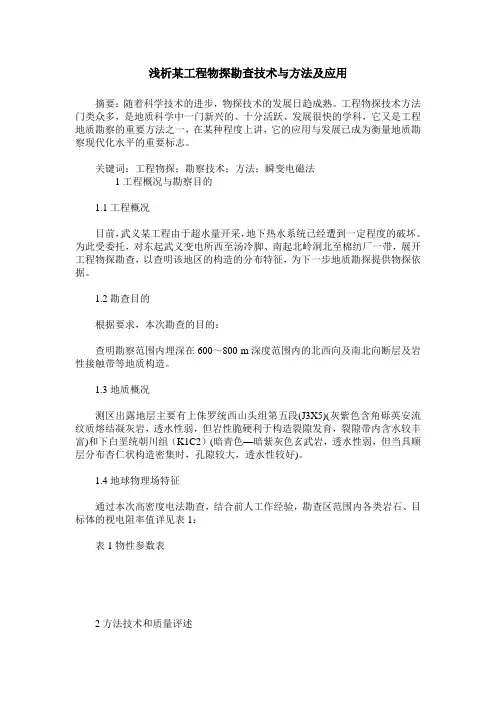

浅析某工程物探勘查技术与方法及应用摘要：随着科学技术的进步，物探技术的发展日趋成熟。

工程物探技术方法门类众多，是地质科学中一门新兴的、十分活跃、发展很快的学科，它又是工程地质勘察的重要方法之一，在某种程度上讲，它的应用与发展已成为衡量地质勘察现代化水平的重要标志。

关键词：工程物探；勘察技术；方法；瞬变电磁法1工程概况与勘察目的1.1工程概况目前，武义某工程由于超水量开采，地下热水系统已经遭到一定程度的破坏。

为此受委托，对东起武义变电所西至汤冷脚、南起北岭洞北至棉纺厂一带，展开工程物探勘查，以查明该地区的构造的分布特征，为下一步地质勘探提供物探依据。

1.2勘查目的根据要求，本次勘查的目的：查明勘察范围内埋深在600～800 m深度范围内的北西向及南北向断层及岩性接触带等地质构造。

1.3地质概况测区出露地层主要有上侏罗统西山头组第五段(J3X5)(灰紫色含角砾英安流纹质熔结凝灰岩，透水性弱，但岩性脆硬利于构造裂隙发育，裂隙带内含水较丰富)和下白垩统朝川组（K1C2）(暗青色—暗紫灰色玄武岩，透水性弱，但当具顺层分布杏仁状构造密集时，孔隙较大，透水性较好)。

1.4地球物理场特征通过本次高密度电法勘查，结合前人工作经验，勘查区范围内各类岩石、目标体的视电阻率值详见表1：表1物性参数表2方法技术和质量评述2.1测线布置以1︰10000地形图为基本手图。

首先，在室内按照主构造线的走向，在地形图上预先布置好三条测线，视具体情况设当增加辅助测线。

然后，按照预布的测线，参考明显的地形、地物，采用GPS定点。

2.2高密度电法勘探2.2.1方法技术高密度电阻率法又叫电阻率层析成像（Resistivity Tomography），集电剖面法和电测深法的特点为一体的一种地学层析成像技术。

它实行密集采样来提高采样率，用“多次覆盖”的方法来提高信噪比，是高精度的直流电法。

高密度电阻率法属常规直流电法，是以不同岩（矿）石之间导电性能差异为基础，通过接地电极在地下建立人工电场，以电测仪器观测因不同导电地质体存在时地表电场的变化，从而推断和解释地下地质体（如采空区、断层等）的分布或产状，达到解决地质问题的目的。

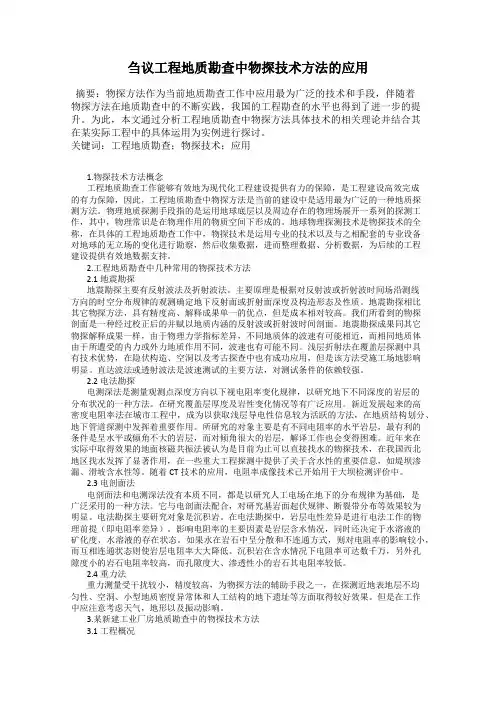

刍议工程地质勘查中物探技术方法的应用摘要：物探方法作为当前地质勘查工作中应用最为广泛的技术和手段，伴随着物探方法在地质勘查中的不断实践，我国的工程勘查的水平也得到了进一步的提升。

为此，本文通过分析工程地质勘查中物探方法具体技术的相关理论并结合其在某实际工程中的具体运用为实例进行探讨。

关键词：工程地质勘查；物探技术；应用1.物探技术方法概念工程地质勘查工作能够有效地为现代化工程建设提供有力的保障，是工程建设高效完成的有力保障，因此，工程地质勘查中物探方法是当前的建设中是适用最为广泛的一种地质探测方法。

物理地质探测手段指的是运用地球底层以及周边存在的物理场展开一系列的探测工作，其中，物理常识是在物理作用的物质空间下形成的。

地球物理探测技术是物探技术的全称，在具体的工程地质勘查工作中，物探技术是运用专业的技术以及与之相配套的专业设备对地球的无立场的变化进行勘察，然后收集数据，进而整理数据、分析数据，为后续的工程建设提供有效地数据支持。

2.工程地质勘查中几种常用的物探技术方法2.1地震勘探地震勘探主要有反射波法及折射波法。

主要原理是根据对反射波或折射波时间场沿测线方向的时空分布规律的观测确定地下反射面或折射面深度及构造形态及性质。

地震勘探相比其它物探方法，具有精度高、解释成果单一的优点，但是成本相对较高。

我们所看到的物探剖面是一种经过校正后的并赋以地质内涵的反射波或折射波时间剖面。

地震勘探成果同其它物探解释成果一样，由于物理力学指标差异，不同地质体的波速有可能相近，而相同地质体由于所遭受的内力或外力地质作用不同，波速也有可能不同。

浅层折射法在覆盖层探测中具有技术优势，在隐伏构造、空洞以及考古探查中也有成功应用，但是该方法受施工场地影响明显。

直达波法或透射波法是波速测试的主要方法，对测试条件的依赖较强。

2.2电法勘探电测深法是测量观测点深度方向以下视电阻率变化规律，以研究地下不同深度的岩层的分布状况的一种方法。

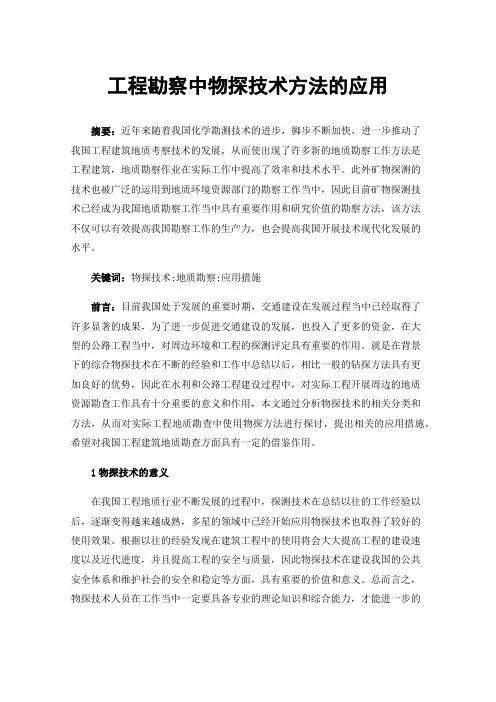

工程勘察中物探技术方法的应用摘要：近年来随着我国化学勘测技术的进步，脚步不断加快，进一步推动了我国工程建筑地质考察技术的发展，从而使出现了许多新的地质勘察工作方法是工程建筑，地质勘察作业在实际工作中提高了效率和技术水平。

此外矿物探测的技术也被广泛的运用到地质环境资源部门的勘察工作当中，因此目前矿物探测技术已经成为我国地质勘察工作当中具有重要作用和研究价值的勘察方法，该方法不仅可以有效提高我国勘察工作的生产力，也会提高我国开展技术现代化发展的水平。

关键词：物探技术;地质勘察;应用措施前言：目前我国处于发展的重要时期，交通建设在发展过程当中已经取得了许多显著的成果，为了进一步促进交通建设的发展，也投入了更多的资金，在大型的公路工程当中，对周边环境和工程的探测评定具有重要的作用。

就是在背景下的综合物探技术在不断的经验和工作中总结以后，相比一般的钻探方法具有更加良好的优势，因此在水利和公路工程建设过程中，对实际工程开展周边的地质资源勘查工作具有十分重要的意义和作用，本文通过分析物探技术的相关分类和方法，从而对实际工程地质勘查中使用物探方法进行探讨，提出相关的应用措施，希望对我国工程建筑地质勘查方面具有一定的借鉴作用。

1物探技术的意义在我国工程地质行业不断发展的过程中，探测技术在总结以往的工作经验以后，逐渐变得越来越成熟，多星的领域中已经开始应用物探技术也取得了较好的使用效果。

根据以往的经验发现在建筑工程中的使用将会大大提高工程的建设速度以及近代进度，并且提高工程的安全与质量，因此物探技术在建设我国的公共安全体系和维护社会的安全和稳定等方面，具有重要的价值和意义。

总而言之，物探技术人员在工作当中一定要具备专业的理论知识和综合能力，才能进一步的满足物探技术在实际的工程应用中的需求，针对地质勘探所产生的不同问题作出正确合理的判断。

2物探方法的分类方法物探方法的方式有许多，到目前为止，根据划分情况可以将物理探测方法分为钻井物测、航空跑道物测和月球地面物测等几种。

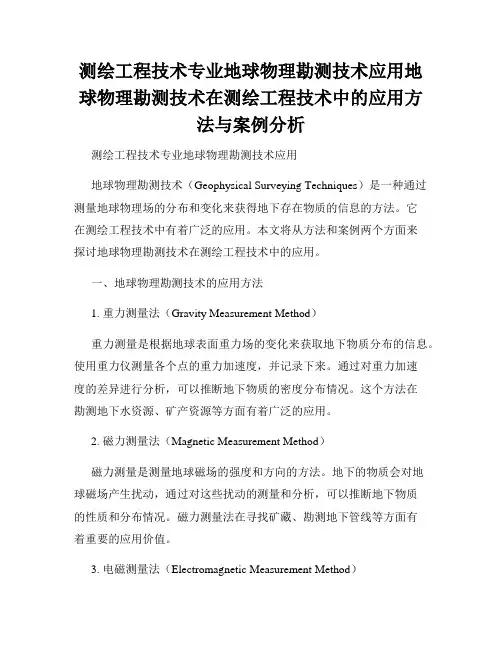

测绘工程技术专业地球物理勘测技术应用地球物理勘测技术在测绘工程技术中的应用方法与案例分析测绘工程技术专业地球物理勘测技术应用地球物理勘测技术（Geophysical Surveying Techniques）是一种通过测量地球物理场的分布和变化来获得地下存在物质的信息的方法。

它在测绘工程技术中有着广泛的应用。

本文将从方法和案例两个方面来探讨地球物理勘测技术在测绘工程技术中的应用。

一、地球物理勘测技术的应用方法1. 重力测量法（Gravity Measurement Method）重力测量是根据地球表面重力场的变化来获取地下物质分布的信息。

使用重力仪测量各个点的重力加速度，并记录下来。

通过对重力加速度的差异进行分析，可以推断地下物质的密度分布情况。

这个方法在勘测地下水资源、矿产资源等方面有着广泛的应用。

2. 磁力测量法（Magnetic Measurement Method）磁力测量是测量地球磁场的强度和方向的方法。

地下的物质会对地球磁场产生扰动，通过对这些扰动的测量和分析，可以推断地下物质的性质和分布情况。

磁力测量法在寻找矿藏、勘测地下管线等方面有着重要的应用价值。

3. 电磁测量法（Electromagnetic Measurement Method）电磁测量法是分析地球物理场中电磁特性的方法。

通过向地下发送电磁信号，根据地下物质对电磁信号的响应进行测量和分析，可以获得地下物质的信息。

这个方法在勘测地下水资源、石油、天然气等方面有着广泛的应用。

4. 震动测量法（Seismic Measurement Method）震动测量是通过人工产生地震波或利用自然地震波来获取地下结构信息的方法。

地震波在地下的传播会受到地下物质的影响，通过对地震波的测量和分析，可以推断地下物质的性质和分布情况。

震动测量法广泛用于勘测地下地质结构、地下水位等。

二、地球物理勘测技术应用案例分析1. 重力法在地下水资源勘测中的应用重力法被广泛运用于地下水资源勘测。

工程物探常用方法及技术工程物探——工程地球物理勘探的简称，它是以地下岩土层（或地质体）的物性差异为基础，通过仪器观测自然或人工物理场的变化，确定地下地质体的空间展布范围（大小、形状、埋深等）并可测定岩土体的物性参数，达到解决地质问题的一种物理勘探方法。

按照勘探对象的不同，工程物探技术又分为三大分支，即石油工程物探、固体矿工程物探和水工环工程物探（简称工程物探），我们使用的为工程工程物探。

工程物探技术方法门类众多，它们依据的原理和使用的仪器设备也各有不同，随着科学技术的进步，工程物探技术的发展日趋成熟，而且新的方法技术不断涌现，几年前还认为无法解决的问题，几年后由于某种新方法、新技术、新仪器的出现迎刃而解的实例是常见的。

它是地质科学中一门新兴的、十分活跃、发展很快的学科，它又是工程勘察的重要方法之一，在某种程度上讲，它的应用与发展已成为衡量地质勘察现代化水平的重要标志。

常用工程物探方法及特点①电法勘探：包括电测深法、电剖面法、高密度电法、自然电场法、充电法、激发极化法、可控源音频大地电磁测深法、瞬变电磁法等；②探地雷达：可选择剖面法、宽角法、环形法、透射法、单孔法、多剖面法等；③地震勘探：包括浅层折射波法、浅层反射波法和瑞雷波法；④弹性波测试：包括声波法和地震波法。

声波法可选用单孔声波、穿透声波、表面声波、声波反射、脉冲回波等；地震波法可选用地震测井、穿透地震波速测试、连续地震波速测试等；⑤层析成像：包括声波层析成像、地震波层析成像、电磁波吸收系数层析成像或电磁波速度层析成像等；地下管线探测主要检测内容：（1）金属管线探测地下金属管线适宜用管线探测仪和探地雷达进行探测，管线仪对于金属管线探测具效率高、仪器轻便、结果准确等优点；探地雷达可用于埋深较大和密集管线的探测。

（2）非金属管线探测目前地下非金属管线探测的首选方法是探地雷达。

探地雷达具有连续无损探测、高效、高精度、易反演解释等优点。

使用探地雷达具有独特的天线阵技术，可以极大提高探测结果的精度和有效性。
