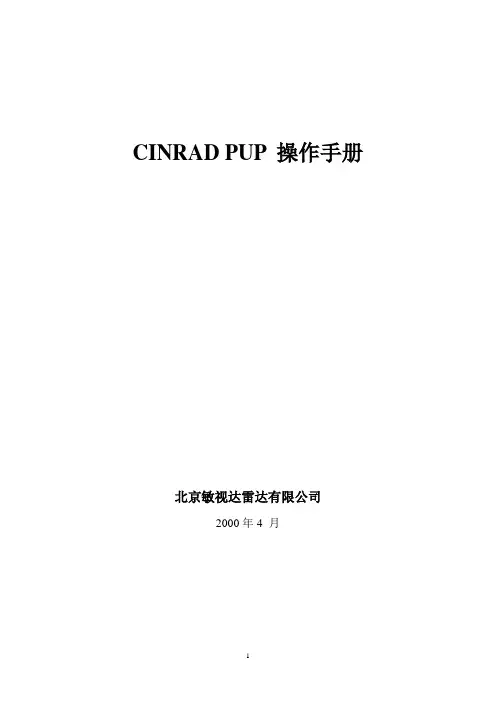

CINRAD PUP 操作手册
北京敏视达雷达有限公司
2000年4 月
目录
第一章概述 (4)
CINRAD PUP的定义 (4)
CINRAD PUP的功能 (4)
CINRAD PUP的操作主界面 (4)
视窗 (4)
菜单 (7)
工具栏 (9)
状态栏 (10)
第二章产品的请求和控制 (11)
产品请求 (11)
一次性产品请求 (One time product) (11)
日常产品集请求 ( Routine product set ) (13)
天气警报请求 ( Alert ) (14)
产品接收 (15)
产品队列 (16)
产品保存 (16)
产品分发 (17)
第三章参数定义和说明 (19)
参数定义及说明 (19)
弱回波区(WER)产品仰角切面 (23)
第四章产品显示和图象控制 (25)
产品显示 (25)
检索产品 (25)
队列产品 (27)
用户产品集 (28)
重显产品 (29)
自动显示产品 (30)
动画显示 (31)
放大显示和重置中心 (33)
区分数据级 (34)
过滤功能 (34)
合并功能 (35)
闪烁功能 (35)
图象灰化功能 (35)
颜色恢复功能 (35)
迭加显示 (36)
光标位置 (37)
光标连接 (37)
地图 (38)
产品打印 (40)
保存图象 (40)
隐藏产品 (40)
第五章 CINRAD PUP 控制 (41)
连接 (41)
断接 (41)
重新启动 (41)
关机 (41)
第六章雷达状态和警报 (42)
6．1雷达系统状态监测 (42)
通讯状态监测 (44)
性能监测 (44)
RPG可用产品 (44)
天气警报 (45)
第七章编辑功能 (46)
编辑工具 (46)
编辑状态 (46)
Annotation —产品注释的编辑 (47)
Cross Section —剖面位置的编辑 (48)
Alert Area —报警区的定义 (48)
Maps —地图的编辑 (49)
编辑功能的退出 (49)
第八章适配数据 (50)
日常产品集 (50)
警报 (51)
地图 (52)
迭加 (53)
彩色表 (53)
雷达站 (54)
定义专用符号 (56)
第九章帮助 (57)
帮助主题 (57)
按内容检索 (57)
按关键字查找 (58)
关于帮助 (59)
第十章视窗控制 (60)
最大化视窗 (60)
平铺全部视窗 (60)
关闭全部视窗 (60)
附录1雷达产品名、产品号中英文对照表 (61)
附录2 CINRAD PUP 系统配置 (62)
第一章概述
CINRAD PUP的定义
PUP ( Principal User Processor ) —主用户处理器是沿袭 NEXRAD 的名称，实际上PUP 就是雷达显示工作站。本手册谈到的PUP主要是指运行于显示工作站上的, 与中国新一代多普勒天气雷达（CINRAD）相配套的系统软件。
CINRAD PUP的功能
PUP接收RPG 处理生成的雷达观测产品数据和雷达系统状态信息。并以图形和文字的形式提供给操作员用于天气分析和预报。PUP主要提供以下功能: 产品请求、产品数据存储和管理、产品显示、产品编辑注释及状态监视等。
CINRAD PUP的操作主界面
CINRAD PUP 是中文/英语双语系统，操作界面随操作系统的语言而定。
如图所示PUP的操作界面主要分为4个区域：视窗、菜单、工具栏和状态栏。视窗进一步分为3个子区域：图像区、标注区和属性表区；在产品有显示状态下菜单的种类有12个；工具栏有4种：常规工具栏、动画工具栏、警报信息栏和编辑工具栏；状态栏显示的状态信息有3种。
视窗
每个天气产品的显示对应一个视窗，用户可以根据需要同时打开多个视窗显示产品。对于选中的视窗的边框可以进行放大、缩小等常规操作。它又进一步分为如下的3个子区域。
图像区
该区域用于图形或字符产品、背景地图的显示，它是视窗的主体。用户利用鼠标在该区域可以进行三种操作：图形产品的偏心和放大、匹配产品的显示、编辑功能。
它们将分别在第4章和第8章叙述。
标注区
产品名称
（包括产品名缩写和产品号）
产品覆盖范围—— Range
体扫开始日期—— date
体扫开始时间 ( 世界时 )—— Time
雷达站点名称—— RDA
雷达站点的海拔高度—— Height
雷达站点的纬度—— Lat
雷达站点的经度—— Long
天气模式—— Mode
体扫模式—— VCP
—— Cntr
视窗中心与雷达站点的相对位置
（方位角和距离）
产品数据中的最大值—— Max
数据等级数对应的色标带或剖面产
品的两个点的位置
—— Polar
地图中极地网格的间隔（角度和距
离）
表1．1
在该区域的色标带可以进行的操作有4种：过滤、合并、闪烁和图象灰化功能（见第4章）。
属性表区
在该区域用于显示风暴的属性，此类属性作为产品的一部分被RPG生成。但并不是所有的产品都具有此类属性，具有此类属性的产品有：Composite Reflectivity、Hail、Meso、TVS、Echo Tops Contour、Combined Shear Contour和Storm Track。除Composite Reflectivity、Echo Tops Contour 以外其它的产品还可用于迭加显示。
用户操作的反馈图像区
鼠标位置日期和时间
状态栏
标注区
标题
动画
工具栏
常规
工具栏
菜单
编辑
工具栏
属性表区
视窗
警报栏
图 CINRAD PUP的主界面
