无线对讲系统基本原理演示文稿

无线对讲机的工作原理无线对讲机是一种用来传输语音信息的通信设备，它运用了射频技术和无线电波传输原理。

无线对讲机通常由发射机和接收机组成，在使用时，用户可以通过对讲按钮进行双向语音通信。

无线对讲机的工作原理可以分为发射和接收两个过程。

首先，让我们来看看无线对讲机的发射过程。

当用户按下对讲按钮时，发射机开始工作。

首先，发射机会将用户的语音信号转换为电信号。

这通常通过一个麦克风实现，麦克风会将声音转换为变化的电压信号。

然后，电信号经过放大电路进行放大，以便更好地传输。

放大后的信号会进入调制电路。

调制电路的作用是将音频信号调制到一个射频载波上。

这通常使用频率调制（FM）技术来实现。

调制完成后，射频信号会进一步经过功率放大器进行增幅，以便能够更好地传输。

增幅后的信号会进一步经过滤波器进行滤波，以去除不必要的频率分量。

最后，经过整个发射过程后的射频信号会通过天线发送出去。

天线会将电信号转换为电磁波，并将其辐射到空间中以传输到目标接收机。

接下来，我们来看看无线对讲机的接收过程。

当接收机接收到发射的信号时，首先它会通过天线接收到电磁波，并将其转换为电信号。

然后，电信号会经过接收机的放大电路进行放大，以便更好地处理。

随后，经过放大的信号会进入解调电路。

解调电路的作用是将射频信号中携带的音频信号解调下来。

解调完成后，音频信号会进一步经过放大电路进行放大，使得用户能够听到清晰的声音。

放大后的信号会通过扬声器输出，并传达给用户。

需要注意的是，在整个发射和接收的过程中，无线对讲机还会经历信道选择、编码与解码、错误检测与纠正等环节，以保证通信的可靠性和质量。

总结起来，无线对讲机通过将用户的语音信号转换为射频信号，并通过天线进行无线传输，实现了用户之间的语音通信。

整个工作过程涉及了信号的调制、传输、接收和解调等环节，以及相关的信道选择和编码解码等技术，保证了通信的可靠性和质量。

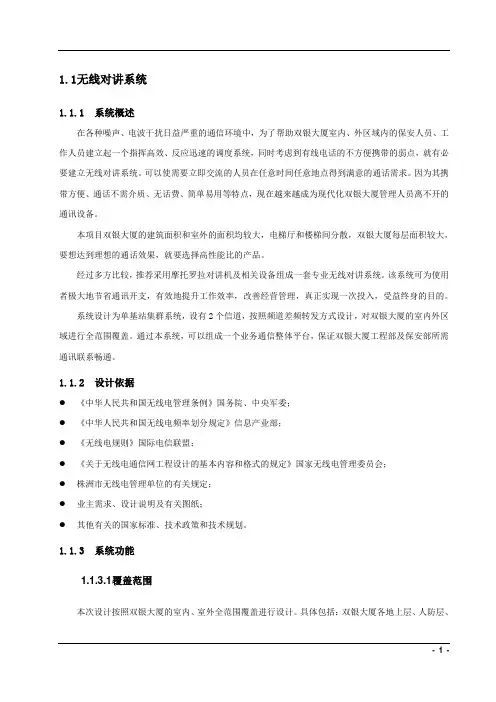

1.1无线对讲系统1.1.1系统概述在各种噪声、电波干扰日益严重的通信环境中，为了帮助双银大厦室内、外区域内的保安人员、工作人员建立起一个指挥高效、反应迅速的调度系统，同时考虑到有线电话的不方便携带的弱点，就有必要建立无线对讲系统。

可以使需要立即交流的人员在任意时间任意地点得到满意的通话需求。

因为其携带方便、通话不需介质、无话费、简单易用等特点，现在越来越成为现代化双银大厦管理人员离不开的通讯设备。

本项目双银大厦的建筑面积和室外的面积均较大，电梯厅和楼梯间分散，双银大厦每层面积较大，要想达到理想的通话效果，就要选择高性能比的产品。

经过多方比较，推荐采用摩托罗拉对讲机及相关设备组成一套专业无线对讲系统。

该系统可为使用者极大地节省通讯开支，有效地提升工作效率，改善经营管理，真正实现一次投入，受益终身的目的。

系统设计为单基站集群系统，设有2个信道，按照频道差频转发方式设计，对双银大厦的室内外区域进行全范围覆盖。

通过本系统，可以组成一个业务通信整体平台，保证双银大厦工程部及保安部所需通讯联系畅通。

1.1.2设计依据●《中华人民共和国无线电管理条例》国务院、中央军委；●《中华人民共和国无线电频率划分规定》信息产业部；●《无线电规则》国际电信联盟；●《关于无线电通信网工程设计的基本内容和格式的规定》国家无线电管理委员会；●株洲市无线电管理单位的有关规定；●业主需求、设计说明及有关图纸；●其他有关的国家标准、技术政策和技术规划。

1.1.3系统功能1.1.3.1 覆盖范围本次设计按照双银大厦的室内、室外全范围覆盖进行设计。

具体包括：双银大厦各地上层、人防层、大楼附近区域；覆盖公共区、客房层、电梯厅、楼梯间、机房等。

如有需要，我司将组织专业人员携带专业仪器，进行本项目的实地测试，力保覆盖范围没有盲区。

1.1.3.2 实现功能按照设计要求，实现：✓具备频道差频转发功能，设计2个信道。

✓所有对讲机，固定台可分多组进行通话，并可特设一个高级管理人员组（或领导组）进行讲话并监听有关人员的工作情况。

对讲机的工作原理对讲机是一种便携式的通信设备，可以实现双向语音通信。

它在无线电通信领域有着广泛的应用，例如在警察、消防员、工地工人等需要频繁进行通信的场合。

对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。

1. 信号传输：对讲机使用的是无线电波进行通信，因此首先需要将语音信号转换为无线电信号。

当用户按下对讲机上的按键时，内部的麦克风会将声音转换为电信号，然后经过放大和滤波等处理后，进入到调制解调器中。

2. 调制解调：调制解调是对讲机中的一个重要环节，它将音频信号转换为适合无线传输的调制信号，并在接收端将调制信号还原为原始的音频信号。

在调制过程中，对讲机使用的是频率调制（FM）技术。

具体来说，对讲机会将音频信号与一个固定的载波频率相结合，形成调制信号。

这个调制信号的频率会随着音频信号的变化而变化，从而实现音频信号的传输。

在解调过程中，接收端的对讲机会通过解调器将收到的调制信号还原为原始的音频信号。

这样，接收端的用户就能听到发送端的语音。

3. 功率放大：由于无线电信号在传输过程中会受到衰减和干扰，为了保证通信质量，对讲机还需要进行功率放大。

功率放大器会将解调后的音频信号进一步放大，以便在传输过程中能够克服衰减和干扰。

功率放大器通常由晶体管或者集成电路组成，它们能够将信号的能量增加到足够的水平，以便在接收端能够清晰地听到语音。

除了以上的关键步骤，对讲机还需要一些其他的组件来实现其功能，例如天线、电池、扬声器和显示屏等。

天线用于接收和发送无线电信号，它能够将发送端的信号传输到接收端，并将接收端的信号传输到对讲机的电路中。

电池则提供对讲机所需的电能，以供其正常工作。

不同型号的对讲机可能使用不同类型的电池，例如锂电池或者镍镉电池。

扬声器用于将接收到的音频信号转换为声音，使用户能够听到对方的语音。

显示屏可以显示对讲机的状态信息，例如电池电量、信号强度和频道等。

总结起来，对讲机的工作原理主要包括信号传输、调制解调和功率放大等几个关键步骤。

对讲机的工作原理
对讲机工作原理如下：
1. 发射端工作原理：发射端是指对讲机中的麦克风和发射电路。

当用户按下对讲机上的发射键时，麦克风将声音转换为电信号，并通过发射电路将信号放大。

这个放大的电信号被传输到天线上。

2. 信道选择和调制：对讲机中有多个频率信道可以选择。

用户可以通过对讲机上的频率选择开关选择一个特定的频率。

选定频率后，对讲机电路将调制发射信号，将其转化为特定的模拟或数字信号。

3. 传输和接收：发射的信号通过对讲机的天线传输到空中。

这个信号在空中以无线电波的形式传播。

接收端的对讲机上的接收天线接收到这个传播的信号。

4. 接收端工作原理：接收端是指对讲机中的接收电路和耳机/
扬声器。

接收天线接收到信号后，接收电路将信号放大并滤去无关的信号干扰，只保留目标频率的信号。

5. 解调和放大：接收电路将收到的信号解调为原始的声音信号，并通过扬声器或耳机将其放大输出。

用户可以通过对讲机上的音量控制调整输出的音量大小。

6. 双工通信：对讲机通常支持双工通信，即同时实现发送和接收。

这意味着即使在对讲机上发射信号的同时，仍然能够接收
其他人的信号。

通过以上的工作原理，对讲机可以实现用户之间的无线通信，使人们在需要远距离交流或协作时更加便捷。

数字无线对讲系统介绍数字无线对讲系统是一种利用无线通信技术实现实时语音通信的系统。

它提供了一种便捷、高效的通信方式，适用于各种场景，例如建筑工地、物流仓库、大型活动等。

本文档将介绍数字无线对讲系统的基本原理、功能特点以及应用场景，并提供一些选购建议。

基本原理数字无线对讲系统主要由无线对讲设备、基站和服务器组成。

•无线对讲设备：通常是一种手持式对讲机，通过无线电信号实现用户之间的实时语音通信。

它采用数字信号处理技术，具有更好的语音质量和抗干扰能力。

•基站：基站是系统的核心部件，负责控制和管理对讲设备之间的通信。

它可以连接多个对讲设备，使它们能够相互通话。

•服务器：服务器是系统的数据处理中心，负责存储用户信息、记录通信数据等。

它还可以提供额外的功能，例如通话录音、通话记录查询等。

功能特点数字无线对讲系统具有以下功能特点：1.实时语音通信：支持多人同时通话，实现实时语音通信。

2.高音质语音：采用数字信号处理技术，提供清晰、真实的语音体验。

3.全双工通话：支持全双工通话，用户可以同时发送和接收语音。

4.多频道支持：支持多个频道，用户可以选择合适的频道进行通话。

5.范围广泛：覆盖范围大，适用于各种场景，包括室内和室外。

6.抗干扰能力强：采用数字信号处理技术，具有很强的抗干扰能力。

7.灵活便捷：无绳约束，便于携带和使用。

8.兼容性好：支持与其他品牌的无线设备互联互通。

9.可扩展性强：支持系统扩展，可以根据需要灵活增加设备和频道。

应用场景数字无线对讲系统广泛应用于许多场景，包括但不限于以下几种：1.建筑工地：工地上的人员可以通过对讲机进行实时通话，以提高工作效率和安全性。

2.物流仓库：仓库内的工作人员可以通过对讲机进行即时通信，协调货物存放和调度。

3.大型活动：在大型活动中，组织者可以通过对讲机与工作人员进行实时协调和指挥。

4.旅游景区：导游和游客之间可以通过对讲机进行实时交流，提供更好的导游服务。

5.保安巡逻：保安人员可以使用数字对讲机进行实时通话，加强安全巡逻工作。

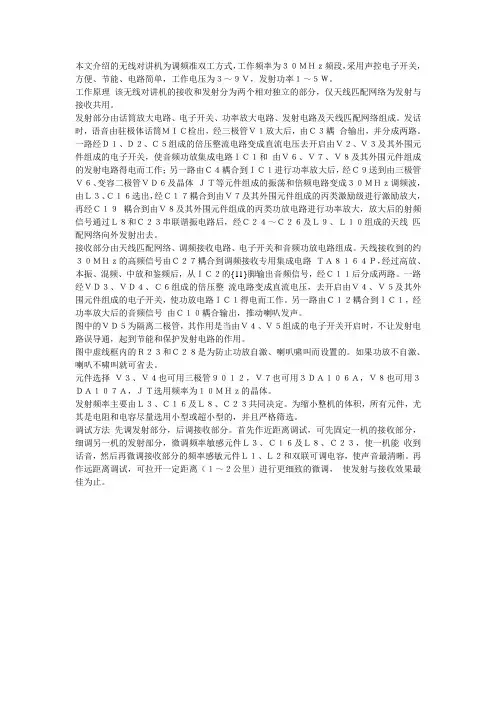

本文介绍的无线对讲机为调频准双工方式，工作频率为３０ＭＨｚ频段，采用声控电子开关，方便、节能、电路简单，工作电压为３～９Ｖ，发射功率１～５Ｗ。

工作原理该无线对讲机的接收和发射分为两个相对独立的部分，仅天线匹配网络为发射与接收共用。

发射部分由话筒放大电路、电子开关、功率放大电路、发射电路及天线匹配网络组成。

发话时，语音由驻极体话筒ＭＩＣ检出，经三极管Ｖ１放大后，由Ｃ３耦合输出，并分成两路。

一路经Ｄ１、Ｄ２、Ｃ５组成的倍压整流电路变成直流电压去开启由Ｖ２、Ｖ３及其外围元件组成的电子开关，使音频功放集成电路ＩＣ１和由Ｖ６、Ｖ７、Ｖ８及其外围元件组成的发射电路得电而工作；另一路由Ｃ４耦合到ＩＣ１进行功率放大后，经Ｃ９送到由三极管Ｖ６、变容二极管ＶＤ６及晶体ＪＴ等元件组成的振荡和倍频电路变成３０ＭＨｚ调频波，由Ｌ３、Ｃ１６选出，经Ｃ１７耦合到由Ｖ７及其外围元件组成的丙类激励级进行激励放大，再经Ｃ１９耦合到由Ｖ８及其外围元件组成的丙类功放电路进行功率放大，放大后的射频信号通过Ｌ８和Ｃ２３串联谐振电路后，经Ｃ２４～Ｃ２６及Ｌ９、Ｌ１０组成的天线匹配网络向外发射出去。

接收部分由天线匹配网络、调频接收电路、电子开关和音频功放电路组成。

天线接收到的约３０ＭＨｚ的高频信号由Ｃ２７耦合到调频接收专用集成电路ＴＡ８１６４Ｐ，经过高放、本振、混频、中放和鉴频后，从ＩＣ２的{11}脚输出音频信号，经Ｃ１１后分成两路。

一路经ＶＤ３、ＶＤ４、Ｃ６组成的倍压整流电路变成直流电压，去开启由Ｖ４、Ｖ５及其外围元件组成的电子开关，使功放电路ＩＣ１得电而工作。

另一路由Ｃ１２耦合到ＩＣ１，经功率放大后的音频信号由Ｃ１０耦合输出，推动喇叭发声。

图中的ＶＤ５为隔离二极管，其作用是当由Ｖ４、Ｖ５组成的电子开关开启时，不让发射电路误导通，起到节能和保护发射电路的作用。

图中虚线框内的Ｒ２３和Ｃ２８是为防止功放自激、喇叭啸叫而设置的。

如果功放不自激、喇叭不啸叫就可省去。

无线对讲原理(二)无线对讲原理引言•无线对讲是一种便捷的通信方式，无需借助有线设备即可实现语音通信。

本文将从浅入深，介绍无线对讲的工作原理。

无线对讲的定义•无线对讲是一种通过无线电波进行通信的技术，其基本原理是利用射频信号进行双向语音的传输，完全独立于传统有线电话系统。

基本组成部分1.无线对讲机•无线对讲机是无线对讲系统的核心设备，用于发送和接收语音信号。

其内部包括麦克风、扬声器、射频收发器等组件。

2.无线基站•无线基站是无线对讲的通信中心，负责连接不同的对讲机和协调通信频率。

基站通常安装在高地，以确保信号覆盖范围。

3.无线电频率•无线对讲使用的频率通常是特定的射频频段，比如400MHz、800MHz等。

频率的选择取决于应用场景和通信距离要求。

工作原理1.语音信号发送•用户在无线对讲机上按下发送按钮，麦克风会将语音信号转换成电信号，并经过调制过程转换成射频信号。

2.射频信号传输•调制后的射频信号通过射频收发器发送出去，同时无线基站的接收器接收到其他对讲机发送的射频信号。

3.数字信号处理•接收到的射频信号经过滤波、解调等过程，转换成原始的语音信号。

无线基站会将语音信号传输给其他对讲机，以便实现多人通话。

4.双向通信•当一个用户在说话时，其他用户的对讲机会进入接收模式，将语音信号转换成声音输出。

这种双向的通信方式保证了多人之间的实时交流。

无线对讲的特点•无线对讲具有以下特点，使其广泛应用于各个行业和场景：1.实时性：无线对讲通信是即时的，可以实现实时的语音交流。

2.群发功能：无线对讲可以同时连接多个对讲机，方便多人协作和集体讨论。

3.方便携带：无线对讲机小巧便携，方便随身携带，适用于各种环境使用。

4.抗干扰能力强：无线对讲系统利用射频信号进行通信，具有较强的抗干扰能力，适用于复杂环境。

结论•无线对讲是一种基于射频通信的便捷通信方式，通过无线对讲机和无线基站实现双向的语音交流。

其工作原理简单易懂，应用广泛。

对讲机原理电路图讲解
讲解：
对讲机是一种用于无线通信的便携式设备，主要由发射器和接收器两部分组成。

下面将详细讲解对讲机的原理和电路图。

首先是对讲机的原理。

对讲机的发射器主要由麦克风、调制电路和射频电路组成。

麦克风用于将声音信号转换为电信号，然后经过调制电路进行调制，将语音信号转换为射频信号。

射频信号经过射频电路放大后，进入天线进行发射。

对讲机的接收器主要由天线、接收放大器、解调电路和扬声器组成。

天线接收到发射器发出的射频信号后，送入接收放大器进行放大。

放大后的信号经过解调电路进行解调，将射频信号转换为语音信号。

解调后的语音信号通过扬声器输出，使得用户能够听到对方说话的声音。

接下来是对讲机的电路图。

对讲机的发射器电路图主要包括麦克风、调制电路和射频电路。

麦克风连接到调制电路的输入端，调制电路的输出端连接到射频电路的输入端。

射频电路的输出端连接到天线，用于发射射频信号。

对讲机的接收器电路图主要包括天线、接收放大器、解调电路和扬声器。

天线连接到接收放大器的输入端，接收放大器的输出端连接到解调电路的输入端。

解调电路的输出端连接到扬声器，用于输出解调后的语音信号。

需要注意的是，发射器和接收器之间需要进行频率的配对，以
确保发送和接收的信号在相同的频率上进行传输。

同时，对讲机通信过程中需要遵循一定的通信协议和频率管理规定，以确保通信的顺利进行。

以上就是对对讲机原理和电路图的讲解，希望能对您有所帮助。

无线对讲系统方案全解一、无线对讲系统的基本原理无线对讲系统主要由对讲机、基站和中继器组成。

对讲机是用户使用的终端设备，基站是对讲机的控制中心，中继器用于扩大无线信号覆盖范围。

当用户需要进行对话时，通过对讲机按下对讲键，与基站或其他对讲机进行通话。

二、无线对讲系统的工作模式1.直连模式：所有对讲机直接连接到同一个基站，通过基站进行通话。

适用于小型场所或人数较少的团队。

2.中继模式：在大范围的场所中，使用中继器将基站的信号传输到其他位置，以扩大无线信号覆盖范围。

3.对讲组模式：将用户按照不同的工作组或部门划分为多个对讲组，实现组内对讲和组间对讲。

三、无线对讲系统的特点1.即时通讯：用户可以随时随地进行即时对讲，提高工作效率和协作能力。

2.群组通话：支持多人同时进行对讲，方便团队内部沟通。

3.广播通知：基站可以向所有对讲机发送广播通知，方便进行紧急通知和指示。

4.全双工通话：支持同时收听和说话，模拟真实面对面的对话。

5.良好的语音质量：通过采用数字信号处理技术，保证通话声音清晰且不受干扰。

6.多通道选择：支持多个频道选择，避免频道冲突和信号干扰。

四、无线对讲系统的应用场景1.工地施工：工地上人员分散、环境嘈杂，无线对讲系统可以提高工作协调性和安全性。

2.物流仓库：对讲机可以用于调度货物、协调作业人员，提高物流效率。

3.酒店服务：酒店员工可以通过对讲机实时沟通，提高客户服务质量和响应速度。

4.学校校园：对讲机可以用于学校内部的教学和管理，方便教师和学生之间的沟通。

5.旅游景区：旅游团队可以使用对讲机进行导览和团队协作，提高旅游服务质量。

五、无线对讲系统的选型要点1.覆盖范围：根据使用场所的大小和复杂程度选择合适的无线对讲系统，确保信号覆盖到每个角落。

2.频率选择：根据当地法规和频谱资源选择合适的频率，避免频道冲突和干扰。

3.功率选择：根据使用场所的复杂程度和通信距离选择合适的功率，保证通信质量和稳定性。

无线对讲机原理无线对讲机是一种便携式通信设备，通过无线电波实现人与人之间的语音通信。

它主要由发射机、接收机、天线、电源和话筒等部件组成。

在使用无线对讲机时，用户只需按下话筒上的按键，就可以进行语音通信，实现远程沟通。

那么，无线对讲机是如何实现这一功能的呢？接下来，我们将从无线对讲机的原理入手，来详细介绍它的工作原理。

首先，无线对讲机的发射机是实现语音通信的重要部件。

当用户按下话筒上的按键时，话筒中的声音信号会被转换成电信号，经过发射机内部的调制电路进行调制处理，然后通过天线发射出去。

这样，其他接收机就可以接收到这个信号，并将其解调成原来的声音信号，从而实现双向通信。

这就是无线对讲机发射机的工作原理。

其次，无线对讲机的接收机同样是至关重要的部件。

接收机通过天线接收到其他发射机发射的信号，然后经过内部的解调电路进行解调处理，最终输出成声音信号。

这样，用户就可以听到其他人发出的语音信号。

因此，无线对讲机的接收机是实现语音通信的另一个关键部件。

除了发射机和接收机，无线对讲机的天线也是不可或缺的部件。

天线是用来接收和发射无线电波的装置，它可以将电信号转换成无线电波进行传输，也可以将接收到的无线电波转换成电信号进行处理。

因此，天线在无线对讲机的通信过程中起着至关重要的作用。

另外，无线对讲机的电源也是必不可少的部件。

它提供了发射机和接收机所需的电能，保证了无线对讲机正常的工作。

在实际使用中，用户可以通过充电或更换电池的方式来为无线对讲机提供电源。

综上所述，无线对讲机通过发射机、接收机、天线和电源等部件的协同工作，实现了人与人之间的语音通信。

它的工作原理简单而有效，为人们的日常通信提供了便利。

希望通过本文的介绍，读者对无线对讲机的工作原理有了更加深入的了解。
