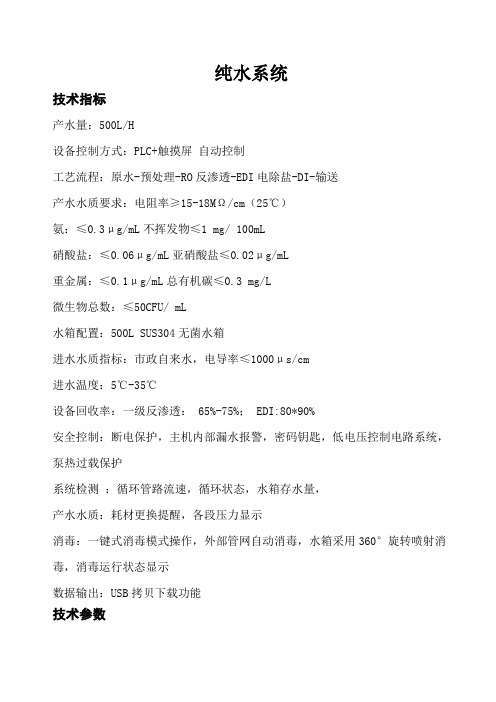

纯水系统技术指标产水量：500L/H设备控制方式：PLC+触摸屏自动控制工艺流程：原水-预处理-RO反渗透-EDI电除盐-DI-输送产水水质要求：电阻率≥15-18MΩ/cm（25℃）氨：≤0.3μg/mL不挥发物≤1 mg/ 100mL硝酸盐：≤0.06μg/mL亚硝酸盐≤0.02μg/mL重金属：≤0.1μg/mL总有机碳≤0.3 mg/L微生物总数：≤50CFU/ mL水箱配置：500L SUS304无菌水箱进水水质指标：市政自来水，电导率≤1000μs/cm进水温度：5℃-35℃设备回收率：一级反渗透： 65%-75%； EDI:80*90%安全控制：断电保护，主机内部漏水报警，密码钥匙，低电压控制电路系统，泵热过载保护系统检测：循环管路流速，循环状态，水箱存水量，产水水质：耗材更换提醒，各段压力显示消毒：一键式消毒模式操作，外部管网自动消毒，水箱采用360°旋转喷射消毒，消毒运行状态显示数据输出：USB拷贝下载功能技术参数进口PIC全自动控制系统，触摸彩屏操作的智能化多组参数在线显示及监控，包含电导率、电阻率、温度、工作状态、水箱液位及相关提示信息，具备人机对话功能;一键消毒功能, 无需开箱加药，完全体现对RO膜、循环管路和水箱快速消毒, 彻底细菌和微生物繁殖，确保您用上标准高效水质；R232接口及USB接口对接电脑，可下载数据记录并打印，可随机查看近 2 年或以上的数据储存。
多级密码控制环节防止未经授权操作，符合GLP管理概念实施和操作安全性；以下因素保证：带有空气过滤器、紫外灭菌器的内置水箱；可控制的配送流量；耗材失效更换提醒，模块化超纯水柱；快捷的消毒程序等确保纯水不被微生物污染，满足不同客户对不同水质的要求；设备采用RO反渗透+EDI连续电除盐+DI工艺，随时保证高质量、安全的水质；系统集成精简，对其维护非常容易，还可根据实验室进行量身定制。
产水系统的模块化主机中，应含有内置带抗结垢剂的预处理柱、反渗透膜等技术组件、以及内置杀菌紫外灯。
设备选型及参数1.1原水箱:型号: JS-20规格: φ2780×3800有效容积: 20m3筒体厚度: 13mm工作压力: 常压工作温度: 4-50℃数量： 1只主体材质: PE设备净重: 600Kg1.2原水泵型号： CR32-2流量： Q=28t/h扬程： H=32m功率： N=4.0kW形式：立式多级离心泵转速： 2900rpm材质：上座、底座为铸铁GG20联轴器轴、叶轮、中间腔体与水接触部分为304不锈钢。
接口方式：法兰连接数量： 1台产地：丹麦格兰公司1.3聚合氯化铝(PAC)加药装置型号： JY-02型式: 一箱一泵型规格: 560×560×1000数量： 1套加药点: 1个产地：本厂生产配制：1）机械隔膜计量泵:型号： X030流量： Q=4.72L/h扬程： H=0.7MPa功率： N=0.092kW数量: 1台产地：美国帕斯菲达公司2）溶液箱:规格： 560×560×700有效容积: V=200L材质： PE一次成型3）加药量确定投加药剂: 聚合氯化铝设计PAC加药量： 3mg/L进水量： 28t/h药剂浓度为: 3%实际加药量: 3PPm×28t/h=84g/h计量泵工作流量： 84g/h÷3%÷1000=2.8L/h 每箱药剂使用时间(天)： 200L÷2.8÷24=2.9天1.4管式混合器:设备型号: YX-100设备规格：108×750运行流速: 1.0m/h混合水量: 28m3/h设计压力: 0.6MPa试验压力: 0.75MPa工作温度: 4-50 C混合级数: 三级水头损失: 0.4-0.8米数量： 1套材料： SUS304不锈钢产地：本公司1.5多介质过滤器:型号： JG-20F容器类别：立式圆形容器规格：φ2024×3880设计压力： 0.6MPa滤料层高： 1200mm运行流速： 9～10m/h产水量： 28～31m3/h材质： Q235-A防腐型式：内衬胶衬胶牌号: 1751衬胶厚度: 3mm电火花测试电压: 1.0万伏硫化方式: 蒸汽硫化筒体厚度： 10mm封头厚度： 12mm垫层规格：<由上而下排列>粒径： 1～2mm 层高H=150mm2～4mm 层高H=100mm 4～8mm 层高H=100mm 8～16mm 层高H=150mm 16～32mm 层高H=250mm 过滤层石英砂:规格： 0.5～1.2mm 层高H=800mm过滤层无烟煤:规格： 0.8～1.8mm 层高H=400mm 水反洗强度: 12L/m2·S反洗水源: 利用反洗水泵供给反洗进水管: 管径:DN150反洗历时： 5min数量: 1套产地: 本公司设备净重: 5800Kg运行荷重: 15500Kg1.6活性炭过滤器:型号： CG-20F容器类别：立式圆形容器规格：φ2020×4340设计压力： 0.6MPa滤料层高： 1200mm反洗膨胀率: 80%运行流速： 9-12m/h设计产水量： 28-38m3/h数量: 1套材质： Q235-A筒体厚度： 10mm封头厚度： 12mm垫层规格：粒径： 1～2mm H层高=150m2～4mm H层高=100mm4～8mm H层高=100mm8～16mm H层高=150mm16～32mm H层高=250mm<由上而下排列>活性炭规格:规格： 101#渗银型 H层高=1200mm水反洗强度: 7～8L/m2·S。
纯水设备技术参数1.纯水设备主要技术参数表2.设备组成由预处理系统、反渗透主机系统及纯水供水系统、细菌过滤器、UV杀菌器组成2.1.预处理系统预处理系统由多介质过滤器、软化过滤器、保安过滤器组成。
2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m³/h罐体规格为1054树脂罐控制阀为全自动过滤控制阀2.1.2软化器过滤软化过滤器：滤料为强酸性阳离子树脂，流量≥2m³/h罐体规格为1054树脂罐控制阀为全自动再生控制阀2.2.反渗透主机系统高压泵材质：泵体为不锈钢，流量≥2m³/h，扬程≥ 120m反渗透膜元件：脱盐率≥99%反渗透膜片类型为：芳香族聚酰胺复合膜膜元件数量：2根/套反渗透主机尺寸：1350×800×1700mm（长×宽×高）反渗透主机模块：集成一体化不锈钢框架2.3. 纯水供水系统由纯水箱、压力控制模块及纯水泵等组成；纯水泵：材质不锈钢，流量≥2m³/h，扬程≥30m纯水箱：容积为500L，材质为不锈钢，配自动液位装置恒压系统：采用美国进口恒压供水系统供水控制：同时受水箱液位和压力控制器的双重控制，以实现整个系统的平衡、稳定运行和对纯水泵的缺水运行保护。
系统管道：优质U-PVC3.设备工艺流程自来水→多介质过滤器→软化过滤器→保安过滤器→高压泵→反渗透系统→纯水箱→恒压供水系统→UV杀菌器→细菌过滤器→用水点→纯水箱含管路消毒系统4.设备主要技术性能特点：※ 产水水质满足国家内镜中心用水标准；※ 全自动运行控制，自动开停机，实现无人看管；※ 多功能监测可实现水质、流量、压力等在线显示；※ 预处理系统自动冲洗及再生运行；※ 软水、纯水具有独立的供水管路，可多点取水；※ 具备无水保护，高、低压力保护等多种安全自锁功能；※ 反渗透主机具有自动脉冲冲洗功能※ 结构紧凑简洁，占地面积小※ 可与任何品牌的内镜清洗工作站对接；※ 根据各使用点的不同，用水要求可做到统一、分路恒压供水；※ 完备的应急方案，可实现在线维护；※ 具有完备的节电、节水功能；※ 集中维护管理，节省资源。

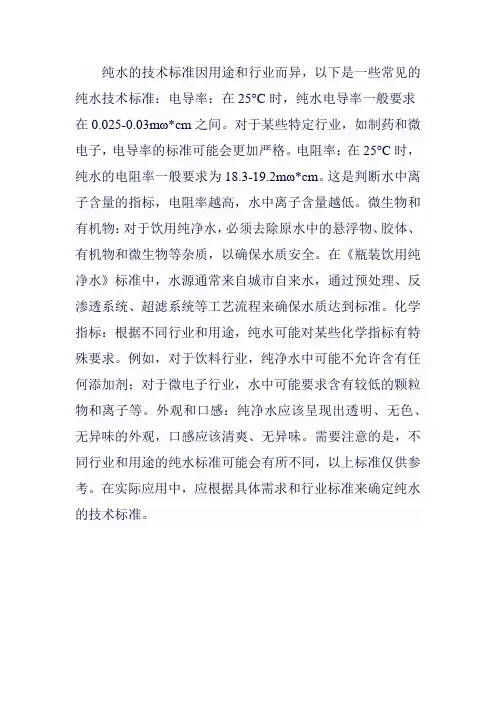

纯水的技术标准因用途和行业而异，以下是一些常见的纯水技术标准：电导率：在25°C时，纯水电导率一般要求在0.025-0.03mω*cm之间。
对于某些特定行业，如制药和微电子，电导率的标准可能会更加严格。
电阻率：在25°C时，纯水的电阻率一般要求为18.3-19.2mω*cm。
这是判断水中离子含量的指标，电阻率越高，水中离子含量越低。
微生物和有机物：对于饮用纯净水，必须去除原水中的悬浮物、胶体、有机物和微生物等杂质，以确保水质安全。
在《瓶装饮用纯净水》标准中，水源通常来自城市自来水，通过预处理、反渗透系统、超滤系统等工艺流程来确保水质达到标准。
化学指标：根据不同行业和用途，纯水可能对某些化学指标有特殊要求。
例如，对于饮料行业，纯净水中可能不允许含有任何添加剂；对于微电子行业，水中可能要求含有较低的颗粒物和离子等。
外观和口感：纯净水应该呈现出透明、无色、无异味的外观，口感应该清爽、无异味。
需要注意的是，不同行业和用途的纯水标准可能会有所不同，以上标准仅供参考。
在实际应用中，应根据具体需求和行业标准来确定纯水的技术标准。
每小时1吨工业超纯水设备技术方案配置及报价一、定义：超纯水指水质要求在1us以下或在10M欧姆以上的纯水。
超纯水可广泛用于光学行业、光电行业、生物制药行业、电镀行业及电厂锅炉补给用水。
二、使用设备：超纯水可以用下述设备制取：2.1 反渗透设备+混床2.2反渗透设备+EDI三、设备的标准流程：3.1 反渗透设备+混床流程：原水箱---原水泵----全自动过滤器----碳滤器----软水器-----反渗透主机----纯水箱----提升泵---混床---用水点以产水量为1T/H的超纯水系统为例，设备详细配置如下。
1、原水箱1个容积：0.5m3材质：PE规格：￠840*H1200mm2、增压泵1台型号：HJ-02-40参数：Q=2.0m3/h，H=28.0m，N=0.55KW，电源380V/3ph/50HZ材质：不锈钢功能：供给系统稳定的过滤压力数量：1台产家：特种泵3、精砂过滤器1套规格：Φ330×1370流量：Q=2.0t/h工作压力：0.15-0.25Mpa材质：玻璃纤维钢填料：级配石英砂，锰砂，有效滤层大于0.8m管阀：F56A多路阀控制系统出水水质：浊度小于1数量：一台功能：去除水中的悬浮物，泥沙杂质，有效地降低水的浊度。
4、活性碳过滤器1套规格：Φ330×1370流量：Q=2.0t/h工作压力：0.15-0.25Mpa材质：玻璃纤维钢填料：20-40目椰壳活性炭，有效滤层大于0.8m管阀：F56A多路阀控制系统出水水质：色度小于2数量：一台功能：吸附水中的异味，改善水的口感，有效地降低水的色度5、软水过滤器1套规格：Φ533×1575流量：Q=4.0t/h工作压力：0.15-0.25Mpa材质：玻璃纤维钢填料：软水专用树脂，有效滤层大于0.8m管阀：F56A多路阀控制系统出水水质：硬度小于0.003mol/L数量：一台功能：置换水中的钙、镁等重金属离子6、1μm保安过滤器1台规格：φ195×500材质：不锈钢处理水量：Q=2.0t/h滤芯：3支500mm1μm熔喷式聚炳烯PP滤芯工作压力：0.15-0.25MPa出水水质：浊度为0，色度小于1数量：一个功能: 截留水中大于1μm以上的杂质，对后续设备起保护作用。

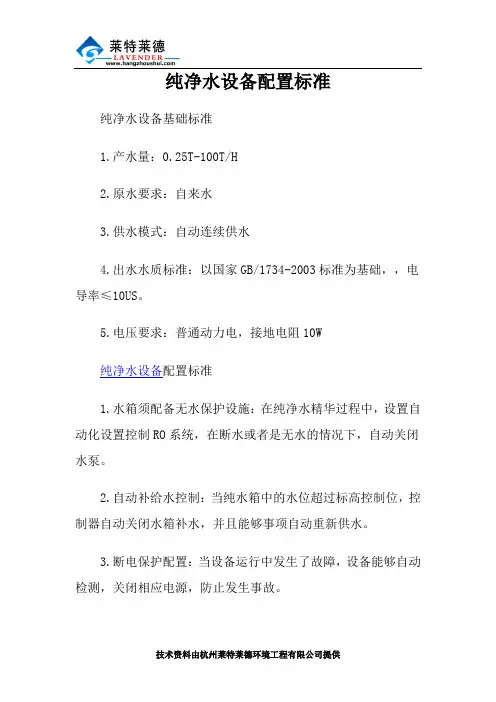

纯净水设备配置标准
纯净水设备基础标准
1.产水量：0.25T-100T/H
2.原水要求：自来水
3.供水模式：自动连续供水
4.出水水质标准：以国家GB/1734-2003标准为基础，，电导率≤10US。
5.电压要求：普通动力电，接地电阻10W
纯净水设备配置标准
1.水箱须配备无水保护设施：在纯净水精华过程中，设置自动化设置控制RO系统，在断水或者是无水的情况下，自动关闭水泵。
2.自动补给水控制：当纯水箱中的水位超过标高控制位，控制器自动关闭水箱补水，并且能够事项自动重新供水。
3.断电保护配置：当设备运行中发生了故障，设备能够自动检测，关闭相应电源，防止发生事故。
4.高/低压防护：在供水压力过高或者是过低的情况，设备能够自动关闭RO系统。
出厂要配带完整的使用说明和保修卡!。
纯水设备技术参数1. 纯水设备主要技术参数表序号参数名称参数数值1 原水压力 0.3-0.4MPa （ 0.3MPa 最佳 ）2 原水流量 ≥2.0T/H3 原水硬度≤8 mmol/L4原水进水温度5 ～ ℃ （ ℃ 最佳） 35 255 纯化水产量500L/H（ ℃）256 纯化水质 符合新版内镜清洗中心用水规范7 设备电源 AC 380V/50Hz （三相五线制）8 设备功率5KW9设备工作环境温度2 ～ ℃45 10 设备离子去除率 ≥99% 11 设备水利用率 ≥70%12 设备纯水箱储水量 500 L不锈钢13设备控制方式 全自动控制，在线显示电导率14 设备应用范围内镜清洗中心2. 设备组成由预处理系统、反渗透主机系统及纯水供水系统、细菌过滤器、UV 杀菌器组成2.1. 预处理系统预处理系统由多介质过滤器、软化过滤器、保安过滤器组成。
2.1.1 多介质过滤器多介质过滤器：滤料为酸洗石英砂、椰壳净水级活性炭，流量≥2m3/h罐体规格为 1054 树脂罐控制阀为全自动过滤控制阀2.1.2 软化器过滤软化过滤器：滤料为强酸性阳离子树脂，流量 ≥2m3/h罐体规格为 1054树脂罐控制阀为全自动再生控制阀2.2. 反渗透主机系统高压泵材质：泵体为不锈钢，流量≥2m3/h ，扬程≥ 120m反渗透膜元件：脱盐率≥99%反渗透膜片类型为：芳香族聚酰胺复合膜膜元件数量： 2 根 / 套反渗透主机尺寸： 1350×800×1700mm （长×宽×高）反渗透主机模块：集成一体化不锈钢框架2.3.纯水供水系统由纯水箱、压力控制模块及纯水泵等组成；纯水泵：材质不锈钢，流量≥2m3/h，扬程≥30m纯水箱：容积为500L ，材质为不锈钢，配自动液位装置恒压系统：采用美国进口恒压供水系统供水控制：同时受水箱液位和压力控制器的双重控制，以实现整个系统的平衡、稳定运行和对纯水泵的缺水运行保护。
2、产品参数3、滤芯功能第一级：5微米PP棉滤芯（又称：称粗滤/精滤/ PPF）◆规格：10英寸（25.4CM）◆过滤精度：5微米◆处理水量：约6吨◆使用周期：3~6个月（建议3个月更换）◆功能：可去除水中的泥沙，铁锈，悬浮物，胶体，等杂质。
第二级：颗粒活性碳滤芯（又称：UDF）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：可有效吸附水中异色，异味，余氯，三氯甲烷等对有人体有害的物质。
第三级：烧结活性碳滤芯（又称CTO）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：可有效果吸附水中异色，异味，余氯，长寿命的压缩活性炭和高纳污能力的网布构造，使滤芯具有双重功能的过滤性能。
第四级：RO反渗透膜◆规格：50G◆过滤精度：0.0001微米◆处理水量：约30吨◆使用周期：1~3年（建议1年更换）◆功能：反渗透膜的孔径仅为0.0001微米，可以滤除水中所有微细的杂质、可溶性固体、细菌、及病毒。
有害物质由排污口自动排出，纯水则进入压力桶备用。
第五级：后置活性碳（又称小T33）◆规格：10英寸（25.4CM）◆处理水量：约12吨◆使用周期：6~12个月（建议6个月更换）◆功能：后置的载银活性碳滤芯进一步去除异味，改善口感，使之甘甜可口；防止净化水的二次污染，使饮水更卫生，更安全。
4、功能特点：1、五级高精度过滤，层层保护，水质更纯净健康；2、顶级美国进口RO膜，去污精度高，使用寿命长；3、食品级材料，防止二次污染，安全卫生，绿色环保；4、进口管路配件，水路连接更安全、不易漏水；5、制水及滤芯冲洗自动电控系统，实时监测安全省心；6、面板简洁美观，有效保护电器元件免受灰尘和油烟侵蚀。
5、功能应用：煲汤-鲜美原汁原味营养健康养护-美丽洁净肌肤容光焕发做饭-更香洁白清香甜润可口饮用-健康产水纯净口感甘甜6、产品装箱明细：。
