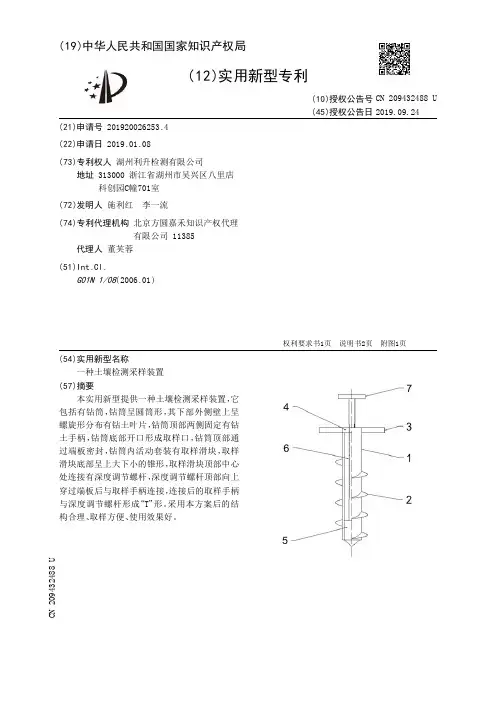

【CN209841426U】一种土壤样品采样装置【专利】

专利名称：一种土壤取样装置
专利类型：实用新型专利
发明人：贺婷,游亮,冯喆文,陈伟,陈聪杰申请号：CN202020261557.1
申请日：20200305
公开号：CN211652158U
公开日：
20201009
专利内容由知识产权出版社提供
摘要：本实用新型提出一种结构简单，使用方便，能够使样品完整取出的土壤取样装置，包括定位杆、底座、外筒和内筒，所述定位杆至少为三根，所述定位杆与所述底座固定连接，所述底座的中央固定安装有带有内螺牙的螺纹筒，所述外筒与所述螺纹筒螺纹连接，所述外筒的顶部侧壁上固定安装有摇杆，所述内筒套设于所述外筒内，且所述内筒与所述外筒之间通过连接件可拆卸连接，所述内筒包括两瓣弧形壳体，两瓣所述弧形壳体的一侧通过铰链铰接，两瓣所述弧形壳体的另一侧扣合连接，所述内筒的底部开口，所述内筒的底部开口边缘处具有尖刺部，所述尖刺部高出所述外筒的底端。

申请人：福建省环境保护设计院有限公司
地址：350000 福建省福州市晋安区福飞北路400号核应急指挥中心5至7层
国籍：CN
代理机构：泉州市宽胜知识产权代理事务所(普通合伙)
代理人：廖秀玲
更多信息请下载全文后查看。

专利名称：一种土壤检测和取样装置
专利类型：实用新型专利
发明人：郁张睿龙,纪新武,叶先一,于江浩申请号：CN202122535391.5
申请日：20211021
公开号：CN216361690U
公开日：
20220422
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土壤检测和取样装置，包括驱动组件、安装箱、探测组件、采集组件、设备箱和钻孔组件；驱动组件安装在安装箱中，驱动组件的输出端伸出安装箱，并和位于安装箱下方的设备箱的顶板连接，设备箱的一个侧壁上设有侧门,探测组件和采集组件均安装在设备箱中，钻孔组件设置在设备箱外侧的底板上，驱动组件带动设备箱和与设备箱连接的钻孔组件，通过钻孔组件对土壤进行钻孔，钻孔完成后，探测组件伸出设备箱和钻孔组件，对钻孔内的土壤进行检测，检测完成后，通过采集组件对土壤进行采集，采集完成后，打开设备箱的侧门取出被采集的土壤，所以提供了一种具有土壤钻孔、检测土壤性质和土壤取样的装置。

申请人：河海大学
地址：210000 江苏省南京市鼓楼区西康路1号
国籍：CN
代理机构：南京千语知识产权代理事务所(普通合伙)
代理人：尚于杰
更多信息请下载全文后查看。

专利一种施工用土壤取样装置的制作方法说实话专利一种施工用土壤取样装置的制作方法这事，我一开始也是瞎摸索。

我最初想，这装置肯定得有个能钻进土里的部分，就像我们拿螺丝刀拧螺丝一样，得有个尖的东西。

我试过用那种很普通的钢管，直接想把它插到土里去取样，但那根本不行啊，土又不是豆腐，哪能那么容易就被捅进去呢。

这时候我就知道，这个钻进土里的部分得有点特殊设计。

后来啊，我就给这个钢管的头部加了一些螺旋形状的叶片，就像我们常见的那种螺丝钻似的。

我当时想着这回肯定行，可还是失败了。

因为我在实际操作的时候发现，这个叶片虽然能进到土里一些，但是带出来的土很少，而且有些时候根本就不是按照我想要的深度取样，很是让人头疼。

然后我就想，这肯定是和叶片的角度还有间距有关系。

我又重新设计了叶片的角度，让它更倾斜一些，把间距也调整了，就像是调整梳子齿的间距和角度一样。

这一次有点进步了，至少能带出多一点土了，不过又带来新问题了，装置往上提的时候土很容易掉落，不是很完整的一个土样。

我试过加个罩子在取样的部分，像个小帽子似的把土兜住。

开始的时候试图用一个直通通的罩子，可是这样发现土会卡在罩子里下不来。

后来就改成那种上面大下面小的罩子形状，就像个小漏斗一样。

这时候土就能顺利落在收集的部分了。

再说说取样深度的控制。

我开始不确定怎么弄才好。

我想过用刻度来量，但是施工的地方环境复杂，刻度很容易被弄脏或者磨损，根本看不清楚。

后来我想到了一个笨办法，就是在装置的杆上系绳子，每一段绳子的长度知道了，通过下放绳子的长短来控制深度，试了试发现这个办法虽然土，但是很管用。

我现在觉得这个施工用土壤取样装置，各个部分配合很重要，就像一个团队似的。

每个部件之前的改进都得考虑到对其他部件的影响。

而且在制作的时候，一定要多在真正的土壤环境中测试，在实验室试的效果和在户外施工的地方效果可能完全不同。

我虽然在这上面折腾了很久，但总算有了现在这个比较满意的结果。

我还在想能不能让整个装置更轻便一些，这样施工人员携带起来会更方便，不过目前还没太想好怎么做。

专利名称：一种土壤分析用土壤取样装置专利类型：发明专利
发明人：李海涛
申请号：CN202110101095.6
申请日：20210126
公开号：CN112683582A
公开日：
20210420
专利内容由知识产权出版社提供
摘要：本发明涉及土壤采样设备技术领域，具体是涉及一种土壤分析用土壤取样装置，包括：壳体，底盘，位于壳体的内部并处于下方位置，底盘的顶部设置有多个储料筒；角度旋转机构，设置于壳体的内部并处于上方位置；第一纵移机构，设置于角度旋转机构输出端的外缘位置；钻探机构，设置于第一纵移机构的输出端，第二纵移机构，设置于角度旋转机构输出端的外缘位置，取样机构，设置于第二纵移机构的输出端，门封机构，设置于壳体的一侧并处于下方位置；推料机构，设置于壳体的另一侧并处于下方位置，本技术方案可以对土壤进行不同深度的针对性采样，并且可以将不同深度的采集样品进行独立盛放，在提高了采集效率的同时保证了样品质量。

申请人：中国科学院地理科学与资源研究所
地址：100101 北京市朝阳区大屯路甲11号
国籍：CN
代理机构：成都方圆聿联专利代理事务所(普通合伙)
代理人：李鹏
更多信息请下载全文后查看。

专利名称：一种土壤检测用取样装置
专利类型：实用新型专利
发明人：贾春明,孙淼,邵祖轩,于且鲁,吕婉莹,黄绎诺,张雅婷申请号：CN201921401125.X
申请日：20190827
公开号：CN210571444U
公开日：
20200519
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土壤检测用取样装置，涉及土壤检测技术领域，针对现有取样筒不方便对表层的土壤进行取样的问题，现提出如下方案，包括固定板，所述固定板的左侧焊接有支撑块，所述支撑块远离固定板的一侧固定连接有铲斗，所述铲斗的上方设有与固定板铰接的固定罩，所述固定罩的顶部外壁铰接有连接杆，且连接杆贯穿固定板，所述连接杆远离固定罩的一端铰接有连接块，连接块的内部螺纹套设有螺杆，且螺杆与固定板转动连接，所述固定板的顶部焊接有顶板，所述顶板顶部焊接有第一固定杆。

本实用新型设计新颖，操作简单，方便对土壤进行收集取样，而且有利于对取样的土壤进行保存，从而有利于检测结果的准确性。

申请人：吉林省惠津分析测试有限公司
地址：130000 吉林省长春市高新区创新路2208号2#厂房4楼416室
国籍：CN
代理机构：西安知诚思迈知识产权代理事务所(普通合伙)
代理人：麦春明
更多信息请下载全文后查看。

专利名称：一种土壤取样装置专利类型：实用新型专利
发明人：袁志胜
申请号：CN201922271315.0申请日：20191217
公开号：CN211784388U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型涉及土壤取样技术领域，且公开了一种土壤取样装置，包括箱体，所述箱体内部上部的一侧开设有活动槽，所述活动槽的内部活动连接有活动槽活动杆，所述活动槽活动杆的一侧固定连接有支撑挡杆，所述支撑挡杆的上部固定连接有连接柱，所述连接柱上部的内部固定套接有滚珠，所述滚珠的上部固定连接有螺纹杆。

该土壤取样装置，通过起到电机二带动缺口齿轮一和缺口齿轮二运动，从而带动防护震动外筒进行高速上下震动，通过高速上下运动带动防护震动外筒将地面进行切削的打碎处理，使得起到疏松土壤的作用，同时使得钻头钻孔时遇见较硬的岩石时打孔的慢和损坏钻头的情况下，进一步加快打孔的速度，使得起到方便取样的作用。

申请人：睢宁县永达工具制造有限公司
地址：221000 江苏省徐州市睢宁经济开发区宁江工业园红杉树路6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种土壤采集装置专利类型：实用新型专利
发明人：许桢光,薛俊强,裘洁洁申请号：CN202021244924.3申请日：20200629
公开号：CN212964102U
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种土壤采样装置，属于土壤检测技术领域。

他解决了现有土壤采样装置自动化程度低且没有土壤收集装置等技术问题。

一种土壤采样装置，包括安装架，安装架一端固连三爪转轮，安装架上端设置有输送带，输送带呈倾斜状态，安装架另一端固连接土架，安装架一侧固连接土板，接土板与接土架一端相对应，安装架一侧还固连有桶架，桶架内插设有接土桶，接土桶位于接土板的下端且接土桶与接土板的一端相对应，安装架下端设置有滚轮。

本实用新型中的月球土壤采集装置，变传统的手动操作装置取样为电机驱动装置自动取样，且本装置可以自动收集样本，大大提高了工作效率，方便快捷。

申请人：浙江海洋大学东海科学技术学院
地址：316000 浙江省舟山市定海区昌国街道海院路18号
国籍：CN
代理机构：浙江千克知识产权代理有限公司
代理人：贾森君
更多信息请下载全文后查看。

专利名称：一种土壤采样装置专利类型：实用新型专利
发明人：赵本柱
申请号：CN201820418698.2申请日：20180326
公开号：CN208109450U
公开日：
20181116
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种土壤采样装置，包括具有开口端的采样桶，采样桶连接有动力机构，动力机构包括有基座和动力杆，动力杆的一端铰接于基座上，动力杆的另一端与基座可拆卸连接，动力杆上铰接有伸缩件，采样桶固接于伸缩件上；动力机构使得采样桶穿过开设在基座上的工作孔后进行土壤采样。

将基座放置在采样位置，将基座与采样位置进行固定，转动动力杆使得伸缩杆带动采样桶穿过工作孔，此时采样桶的开口端朝向采样端面，此时将动力杆的另一端与基座固接，启动伸缩杆，伸缩杆带动采样桶深入采样端面的内部，从而实现对所需位置的采样。

同时通过调整伸缩杆的伸出长度能够有效实现深层采样，从而提高检测的精度。

申请人：赵本柱
地址：225000 江苏省扬州市扬子江北路446号
国籍：CN
代理机构：北京轻创知识产权代理有限公司
代理人：谈杰
更多信息请下载全文后查看。
