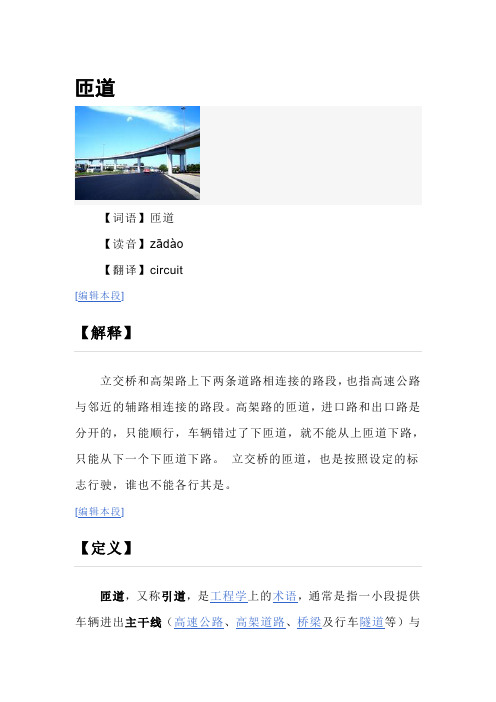

(整理)匝道放样.

一、前言随着我国交通基础设施的快速发展，高速公路、城市快速路等道路建设日益增多，匝道作为道路的重要组成部分，其施工质量直接关系到道路的安全与畅通。

为确保匝道施工质量，降低施工风险，提高施工效率，特制定本匝道专项施工方案。

二、施工范围及内容1. 施工范围：本方案适用于新建、改建、扩建道路中的匝道施工。

2. 施工内容：主要包括匝道基础施工、匝道结构施工、匝道附属设施施工等。

三、施工工艺及流程1. 匝道基础施工：（1）放样：根据设计图纸，准确放样匝道基础位置。

（2）开挖：按设计要求进行基础开挖，确保基础深度和宽度符合要求。

（3）地基处理：对地基进行夯实、换填等处理，确保地基承载力满足要求。

（4）基础垫层施工：铺设基础垫层，确保平整、密实。

（5）基础施工：根据设计图纸，进行混凝土基础施工，确保基础尺寸、标高、垂直度等符合要求。

2. 匝道结构施工：（1）模板制作与安装：根据设计图纸，制作、安装模板，确保模板平整、牢固。

（2）钢筋绑扎：按设计要求进行钢筋绑扎，确保钢筋间距、间距、锚固等符合要求。

（3）混凝土浇筑：根据设计要求，进行混凝土浇筑，确保混凝土强度、密实度、外观质量等符合要求。

（4）养护：对浇筑完成的混凝土进行养护，确保强度发展。

3. 匝道附属设施施工：（1）排水设施：按设计要求，安装排水管道、检查井等排水设施，确保排水畅通。

（2）防护设施：按设计要求，安装防护栏、警示标志等防护设施，确保行车安全。

（3）照明设施：按设计要求，安装照明灯具、电缆等照明设施，确保夜间行车安全。

四、施工质量控制措施1. 施工前，对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

2. 施工过程中，加强现场管理，确保施工质量。

3. 对关键工序进行验收，确保质量符合要求。

4. 加强材料、设备、工艺等管理，确保施工质量。

5. 建立施工质量责任制，确保施工质量。

五、施工安全措施1. 施工现场设置安全警示标志，确保施工安全。

4 85 0 匝道程序程序说明卡西欧4800或4850计算主线及其匝道中边桩坐标，高程，反算任意点桩号及其距中距离，以及边坡超欠挖情况。

主程序1ZA DAO （用N值判断那条线路）N=0 1，2，3，4，5，6，7，8，9"/ b|0 : {K} : N: N=0=>prog ZHU XIAN':工>N=1=>prog AZA':工>N=2=>prog BZA':工>N=3=>prog CZA”：工>N=4=>prog DZA”：工>N=5=>prog EZA，:工>N=6=>prog FZA':工>N=7=>prog GZA:工>N=8=>prog HZA”：工>N=9=>prog AS':<」（被交道阿森主线）主程序：2“ N0-9H” （用N值判断那条线路的高程）N=0 1，2，3，4，5，6，7，8，9"/ b|0 : {K} : N: N=0=>prog ZHU XIAN H”工>N=1=>prog AZ H”：工>N=2=>prog BZ H”：工>N=3=>prog CZ H”：. <」桩距ZHUANG JU （由三维坐标反算桩号和边桩距离及其坡角）仅供学习与交流，如有侵权请联系网站删除谢谢2{X: Y:H}:Z[38]=1XXP='：Y YP兰：HH仝：NN仝：QKQ= :ZKZ仝：Z[21]=X : Z[22]=Y : Z[23]=H:<」/ b|0 : Z[24]=Q : Z[25]=Z :K=Q Prog ZA DAOZ[26]=Z[12]:Z[27]=Z[13]:<K=Z: Prog ZA DAO :Z[28]=Z[12]:Z[29]=Z[13]:< pol((Z[28]-Z[26]),(Z[29]-Z[27])):Z[30]=l:J<0=>Z[31]=J+360:丰 >Z[31]=J: ?pol((Z[21]-Z[26]),(Z[22]-Z[27])):Z[32]=IJ<0=>Z[33]=J+360:丰 >Z[33]=J: ?(Z[31]-Z[33])v-270=>Z[34]=-1:Z[35]=(360-Z[33]+Z[31]) :丰 > (Z[31]-Z[33])<0=>Z[34]=1:Z[35]=(Z[33卜Z[31]) :丰 >(Z[31]-Z[33])>270=>Z[34]=1:Z[35]=360-Z[31]+Z[33] :丰 >(Z[31] -Z[33])>0=>Z[34]=-1:Z[35]=Z[31 卜Z[33]: ????Z[36]=Q+Z[32]*cosZ[35]:Z[37]=Z[32]*si nZ[35]Z[38]=Z[38]+1(计数器:初始值为1)<」Z[38]=2=> 50M‘ :Q=Z[36卜50:Z=Z[36]+50:Goto 0 :工>Z[38]=3=> fn”Q=Z[36卜1 : Z=Z[36]+1:Goto 0 :工>Z[38]=4=> 0.1m”:Q=Z[36]-0.1:Z=Z[36]+0.1:Goto 0 :工>ZHUANG HAO'N」K=Z[36] ▲Z[34]<0=> ZUO=:Z[37] ▲工> YOU”Z[37] ▲Prog NO-9H”J“QIAO HAN （桥涵任意角点）/ b|0:prog: ZA DAO :/ b|1:{FST}:Z[70]=F+S+T:（输入顺序为FST）仅供学习与交流，如有侵权请联系网站删除谢谢3Z[71]= V (S A2+T A2-2* V(S A2)* V (T八2)*cos(180-F)):Z[72]= V(SA2+TA2-2* V心八2)* V(TA2)*cosF ):Z[73]=cos -t(TA2+Z[71]A2/4-Z[72]A2/4)/ V仃八2亿[71])): Z[74]=cos -1(SA2+Z[72F2/4-Z[71]A2/4)/ V心八2亿[72])): S> 0 =>Goto 2:丰 >Goto 3:/ b|2:T>0 =>Z[75]=Z[11]+Z[73]:S=Z[71]:Goto 4:丰 >T<0 =>Z[75]=Z[11]+F+Z[74]:S=Z[72]:Goto 4: ?/ b|3:T<0 =>Z[75]=Z[11]+180+Z[73]:S=Z[71]:Goto 4: 丰 >T>0 =>Z[75]=Z[11]+180+F+Z[74]:S=Z[72]:Goto 4:/ b|4:Z[75]>360=>Z[75]=Z[75]-360: 丰 >Z[75]=Z[75]: ?Z[76]=Z[12]+S*cosZ[75]:Z[77]=Z[13]+S*si nZ[75]:“ X=” v」Z[76] ▲“ Y=” v」Z[77] ▲Goto 1:<」子程序：1ZHY”直缓圆中边桩坐标计算程序)Z[1]=Abs(K-Z):Z[2]=1/R:Z[3]=(R-S)/(2HRS):Z[4]=i80/ n:Z[5]=0.1739274226:Z[6]=0.3260725774:Z[7]=0.0694318442:Z[8]=0.3300094782:Z[9]=1 -Z[8]:Z[10]=1 -Z[7]:X=O+Z[1](Z [5] cos(U+GZ[4]Z[7]Z[1](Z[2]+Z[7]Z[1]Z [ 3]))+Z[6] cos(U+GZ[4]Z[8]Z[1](Z[2]+Z[8]Z[1]Z [ 3]))+Z[6] cos(U+GZ[4]Z[9]Z[1](Z[2]+Z[9]Z[1]Z [ 3]))+Z[5] cos(U+GZ[4]Z[10]Z[1](Z[2]+Z[10]Z[1]Z[3]))<Y=P+Z[1](Z[5]si n(U+GZ[4]Z[7]Z[1](Z[2]+Z[7]Z[1]Z[3]))+Z[6]si n(U+GZ[4]Z[8]Z[1](Z[2]+Z[8]Z[1]Z [ 3]))+Z[6]si n(U+GZ[4]Z[9]Z[1](Z[2]+Z[9]Z[1]Z [ 3]))+Z[5]si n(U+GZ[4]Z[10]Z[1](Z[2]+Z[10]Z[1]Z[3]))vZ[11]=U+GZ[4]Z[1](Z[2]+Z[1]Z[2]):Z[12]=X:Z[13]=Y:“ AN= v」Z[11] f DM2 （注：（f DM2）命令为十进制转换六十进制并显示度分秒。

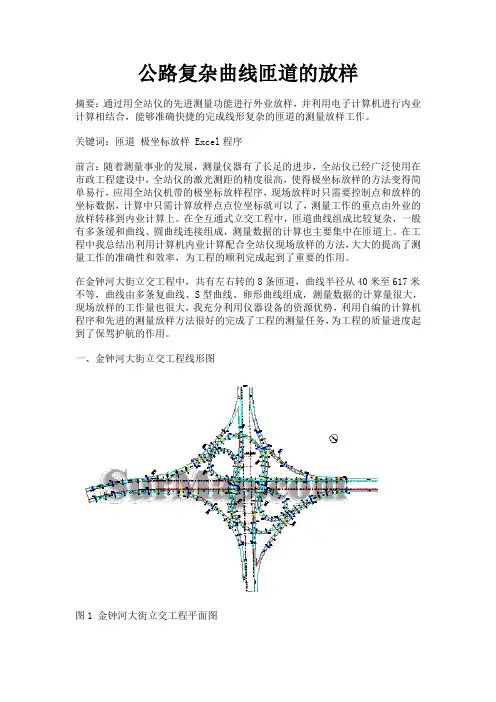

公路复杂曲线匝道的放样摘要：通过用全站仪的先进测量功能进行外业放样，并利用电子计算机进行内业计算相结合，能够准确快捷的完成线形复杂的匝道的测量放样工作。

关键词：匝道极坐标放样 Excel程序前言：随着测量事业的发展，测量仪器有了长足的进步，全站仪已经广泛使用在市政工程建设中，全站仪的激光测距的精度很高，使得极坐标放样的方法变得简单易行，应用全站仪机带的极坐标放样程序，现场放样时只需要控制点和放样的坐标数据，计算中只需计算放样点点位坐标就可以了，测量工作的重点由外业的放样转移到内业计算上。

在全互通式立交工程中，匝道曲线组成比较复杂，一般有多条缓和曲线、圆曲线连接组成，测量数据的计算也主要集中在匝道上。

在工程中我总结出利用计算机内业计算配合全站仪现场放样的方法，大大的提高了测量工作的准确性和效率，为工程的顺利完成起到了重要的作用。

在金钟河大街立交工程中，共有左右转的8条匝道，曲线半径从40米至617米不等，曲线由多条复曲线、S型曲线、卵形曲线组成，测量数据的计算量很大，现场放样的工作量也很大，我充分利用仪器设备的资源优势，利用自编的计算机程序和先进的测量放样方法很好的完成了工程的测量任务，为工程的质量进度起到了保驾护航的作用。

一、金钟河大街立交工程线形图图1 金钟河大街立交工程平面图二、曲线简介金钟河大街工程分为一期工程和二期工程，一期工程包括金钟河大街桥和中环线桥两个直行桥，二期工程包括A、B、C、D四条左转弯匝道和E、F、G、H四条右转弯匝道。

其中以A、B、C、D匝道的线形组成最为复杂，以B线为例，整条线路由3条直线，8条缓和曲线，4条圆曲线组成，曲线形式包括基本型（即圆曲线两侧缓和曲线对称布置）、回头曲线、S型曲线。

三、放样点坐标的计算整条线路可分为直线、圆曲线、缓和曲线三种基本形式，在对线路的中心坐标进行计算时也分直线元、圆曲线元、缓和曲线元来分别进行计算。

以二期工程的B 线为例把我的工作方法进行介绍，在计算中我采用自己编写的Excel程序对测量数据进行计算，测量数据同时打印提供给现场施工使用。

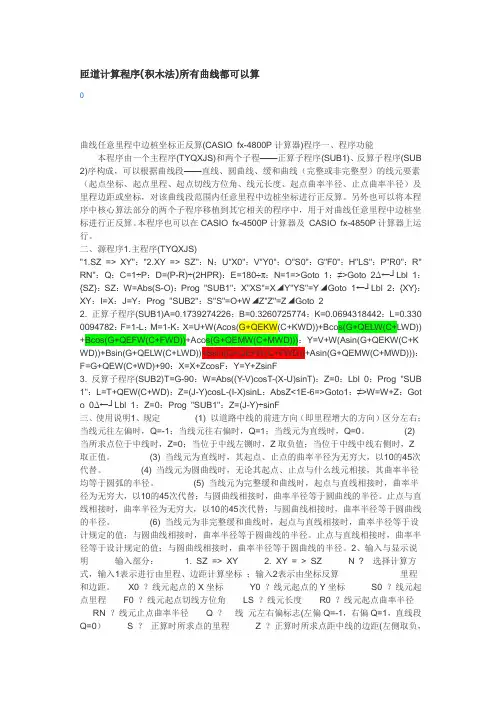

匝道计算程序(积木法)所有曲线都可以算曲线任意里程中边桩坐标正反算(CASIO fx-4800P计算器)程序一、程序功能本程序由一个主程序(TYQXJS)和两个子程——正算子程序(SUB1)、反算子程序(SUB 2)序构成，可以根据曲线段——直线、圆曲线、缓和曲线（完整或非完整型）的线元要素（起点坐标、起点里程、起点切线方位角、线元长度、起点曲率半径、止点曲率半径）及里程边距或坐标，对该曲线段范围内任意里程中边桩坐标进行正反算。

另外也可以将本程序中核心算法部分的两个子程序移植到其它相关的程序中，用于对曲线任意里程中边桩坐标进行正反算。

本程序也可以在CASIO fx-4500P计算器及CASIO fx-4850P计算器上运行。

二、源程序1.主程序(TYQXJS)"1.SZ => XY"："2.XY => SZ"：N：U"X0"：V"Y0"：O"S0"：G"F0"：H"LS"：P"R0"：R" RN"：Q：C=1÷P：D=(P-R)÷(2HPR)：E=180÷π：N=1=>Goto 1：≠>Goto 2Δ←┘Lbl 1：{SZ}：SZ：W=Abs(S-O)：Prog "SUB1"：X"XS"=X◢Y"YS"=Y◢Goto 1←┘Lbl 2：{XY}：XY：I=X：J=Y：Prog "SUB2"：S"S"=O+W◢Z"Z"=Z◢Goto 22. 正算子程序(SUB1)A=0.1739274226：B=0.3260725774：K=0.0694318442：L=0.330 0094782：F=1-L：M=1-K：X=U+W(Acos(G+QEKW(C+KWD))+Bcos(G+QELW(C+LWD)) +Bcos(G+QEFW(C+FWD))+Acos(G+QEMW(C+MWD)))：Y=V+W(Asin(G+QEKW(C+K WD))+Bsin(G+QELW(C+LWD))+Bsin(G+QEFW(C+FWD))+Asin(G+QEMW(C+MWD)))：F=G+QEW(C+WD)+90：X=X+ZcosF：Y=Y+ZsinF3. 反算子程序(SUB2)T=G-90：W=Abs((Y-V)cosT-(X-U)sinT)：Z=0：Lbl 0：Prog "SUB 1"：L=T+QEW(C+WD)：Z=(J-Y)cosL-(I-X)sinL：AbsZ<1E-6=>Goto1：≠>W=W+Z：Got o 0Δ←┘Lbl 1：Z=0：Prog "SUB1"：Z=(J-Y)÷sinF三、使用说明1、规定(1) 以道路中线的前进方向（即里程增大的方向）区分左右；当线元往左偏时，Q=-1；当线元往右偏时，Q=1；当线元为直线时，Q=0。

桥梁工程施工测量流程桥梁工程施工测量是在桥梁工程建设过程中，为了确保工程质量、进度和安全，对桥梁工程的各个阶段进行精确的测量和控制。

测量工作主要包括桥轴线测量、墩、台、桩定位测量、桥梁架设阶段的施工测量和匝道放样等。

下面将详细介绍桥梁工程施工测量的流程。

一、桥轴线测量控制1. 利用设计单位提供的已知点，采用全站仪（必要时用GPS）补测导线点，并形成三维导线控制网，进行桥轴线平面位置控制。

2. 利用已知的控制点坐标及施工图提供的桥轴线控制点坐标，采用坐标放线法进行各匝道桥桥轴线恢复测量。

即以桥轴线长度作为一个边，布置成闭合导线，再采用坐标法施放轴线上各点。

二、墩、台、桩定位测量1. 桩基础钻孔定位放样：根据设计图纸和施工要求，采用全站仪或GPS测量仪器，将桩基位置准确地测设到施工现场，作为钻孔定位的依据。

2. 承台施工放样：在桩基施工完成后，根据设计图纸和施工要求，采用全站仪或GPS测量仪器，将承台的位置、尺寸和高程准确地测设到施工现场，作为承台施工的依据。

3. 墩身放样：在承台施工完成后，根据设计图纸和施工要求，采用全站仪或GPS测量仪器，将墩身的位置、尺寸和高程准确地测设到施工现场，作为墩身施工的依据。

4. 支座垫石施工放样和支座安装：在墩身施工完成后，根据设计图纸和施工要求，采用全站仪或GPS测量仪器，将支座垫石的位置、尺寸和高程准确地测设到施工现场，作为支座安装的依据。

5. 墩台竣工检测：在墩台施工完成后，采用全站仪或GPS测量仪器，对墩台的位置、尺寸和高程进行竣工检测，确保其满足设计要求。

三、桥梁架设阶段的施工测量1. 现浇曲线形箱梁施工放样：根据设计图纸和施工要求，采用全站仪或GPS测量仪器，将曲线形箱梁的位置、尺寸和高程准确地测设到施工现场，作为现浇曲线形箱梁施工的依据。

2. 预应力混凝土等高连续箱梁顶推法的施工测量：根据设计图纸和施工要求，采用全站仪或GPS测量仪器，对预应力混凝土等高连续箱梁顶推法施工过程中的各阶段进行精确的测量和控制。

Cls :＂1Z 2A 3B＂？→I ↙(注：此处＂＂内为线路名，有几条线路就加入几条！)Cls:＂K Or –K To Shu＂?K:If K≥0:Then↙I=1=>Prog＂P. Z＂↙I=2=>Prog＂P. A＂↙I=3=>Prog＂P. B＂↙………………………(注：此处必须与上述＂＂内为线路名和下面的数据库子程序名对应，有几条线路就加入几条！)Mat B[1,1]→A: Mat B[1,2]→L: Mat B[1,3]→U: Mat B[1,4]→V: MatB[1,5]→W: Mat B[1,6]→P: Mat B[1,7]→Q: Mat B[1,8]→G↙Else Cls:＂K0＂?A:＂KN＂?L :＂X0＂?U :＂Y0＂?V :＂F0＂?W :＂R0＂?P :＂RN＂?Q:＂ZX:-1,+1,0＂?G:IfEnd :Cls↙1→O: Prog ＂XY-B＂↙Cls:＂1.ZS 2.FS＂? →I: I=2=>Goto 3↙Cls:＂XC＂?H:＂YC＂?Z↙LbI 1 : Cls:＂K×+×××＂?K↙If K＞L Or K＜A : Then Cls: Locate 6,2,＂K OUT !＂◢Stop: IfEnd↙LbI 2: Cls:90→B: Cls:＂RJ Or 0 To K＂?B:B=0 =>Goto 1:＂Z＂?T↙Prog ＂XY-A＂↙X+Tcos(M+B)→X↙Y+Tsin(M+B)→Y↙360Frac((M+360)÷360→M↙Pol(X-H,Y-Z : 360Frac((J+360)÷360→J↙2→O: Prog ＂XY-B＂:Goto 2↙LbI 3 : Cls: ＂X＂?C:＂Y＂?D↙LbI 4 : If K＞L Or K＜A : Then Cls: Locate 6,2,＂K OUT !＂◢Stop:IfEnd↙Prog ＂XY-A＂↙(D-Y)sin(M)+(C-X)cos(M)→H↙If Abs(H)＞X10-3 :Then K+H→K:Goto 4:IfEnd↙(D-Y)÷cos(M)→T↙3→O: Prog ＂XY-B＂:Goto 3↙子程序1名： XY-A5→N: G(Q-1-P-1)÷Abs（L-A）→F: Abs（K-A）÷N→R: 90R÷π→S:W+(FNR+2GP-1)NS→M:1→E↙U+R÷6×(Cos (W)+Cos (M) +4∑（Cos (W+((E+0.5)FR+2GP-1)×(E+0.5)S),E,0,(N-1)）+2∑（Cos (W+((EFR+2GP-1)ES,E,1,(N-1))）→X ↙V+R÷6×(sin (W)+sin (M) +4∑（sin (W+((E+0.5)FR+2GP-1)×(E+0.5)S),E,0,(N-1)）+2∑（sin (W+((EFR+2GP-1)ES,E,1,(N-1))）→Y↙子程序2名： XY-BCls :Fix 3:If O=1:Then ＂XY RESULTS:＂: ＂K0=＂:＂KN=＂:＂F0=＂: Locate 5,2,A : Locate 5,3,L : Locate 5,4,W◢Cls :＂X0=＂:＂Y0=＂:＂R0=＂:＂RN=＂: Locate 5,1,U : Locate 5,2,V : Locate 5,3,GP : Locate 5,4,GQ◢IfEnd↙If O=2:Th en↙Cls :＂K×××=＂:＂Z=＂:＂X=＂:＂Y=＂: Locate 6,1, K : Locate 4, 2, T : Locate 4,3, X : Locate 4,4, Y◢If T=0 :Then Cls :＂QF(Z)=＂: Locate 8,1, M:M▼DMS◢IfEnd↙Cls :＂K×××=＂:＂S=＂: Locate 6,1, K : Locate 4, 2, I :＂F=＂:J:J▼DMS◢IfEnd↙If O=3:Then ＂X=＂:＂Y=＂:＂K×××=＂:＂Z=＂: Locate 4,1,C: Locate 4, 2, D : Locate 6,3,K :Locate 4,4,T◢IfEnd:Cls↙线路线元数据库子程序格式:数据库采用给矩阵变量Mat B赋值的形式，使数据组织更加简洁，极大的减少了线路数据库子程序的输入量，节约了计算器空间程序说明：程序线元判断原则:(1) 以道路中线的前进方向（即里程增大的方向）区分左右；(2) 当所求点位于中线时，Z=0；当位于中线左侧时，Z取负值；当位于中线右侧时，Z取正值。

立交匝道中边桩坐标放样正反算程序主程序:（RAMP)Deg : Fix 3 : 10→Dim Z↙0.1739274226→Z[1] : 0.0694318442→Z[2] : 0.3260725774→Z[3] : 0.3300094782→Z[4] ↙Z[3]→Z[5] : 1- Z[4]→Z[6] : Z[1]→Z[7] : 1-Z[2]→Z[8]↙“RAMP?[1-N]”?→Z[9]↙（输入匝道代码，比如数字1,2,3...代表a,b,c匝道，并存储在变量Z[9]中）If Z[9]=0 : then“XA”?W ：“YA”?Y ：“FWJ”?Q：“RS”?A ：“RE”?B ：“KS”?S : “KE”?E : IfEnd ↙（若Z[9]=0 时，则手工输入原始数据：线元起点X﹑Y坐标，方位角，线元起﹑终点曲率，起﹑终点桩号)Cls ：“ZS[1],FS[2]”？→Z[10]：Z[10]=2 =>Goto 2↙“XS”?U :“YS”?V↙(输入测站点坐标）Lbl 0:“KP”?P↙（输入待计算的中桩桩号）Z[9]>0=>Prog“RAMP-DATA”↙（调用匝道数据库子程序）Prog“RAMP-ZBJS”↙（调用子程序计算中桩坐标）Lbl 1:90→H:“YJ”?H : H=0 =>Goto 0 :?D↙（输入右角及距离，若右角为0则返回桩号输入）F+Dcos(Z+H)→R : G+Dsin(Z+H)→T↙（坐标计算）Pol(R-U,T-V) : J<0=>J+360→J↙1→O :Prog“RAMP-XS”: Goto 1↙(调用计算结果显示子程序）Lbl 2:“XB”?U :“YB”?V :“KP”?P↙（坐标反算，输入X,Y,估算的桩号)Lbl 3:Z[9]>0=>Prog“RAMP-DATA”↙Prog“RAMP-ZBJS”↙(调用子程序计算中桩坐标）(V-G)cos(Z-90)-(U-F)sin(Z-90)→H↙If Abs(H)>0.001 : Then P+H→P : Goto 3: IfEnd↙(G-V)÷sin(Z-90)→D↙2→O : Prog“RAMP-XS”: Goto 2↙（调用计算结果显示子程序）子程序1:(RAMP-ZBJS)坐标计算E-S →C : P-S →L : 180÷π→M : (B-A)÷2÷C →N ↙0→F : 0→G : 0→Z:For 0→K To 3:（计算X,Y 坐标值）F+LZ[2K+1]cos(Q+MALZ[2K+2]+MN(LZ[2K+2])2)→F:（计算X,Y 坐标值）G+LZ[2K+1]sin(Q+MALZ[2K+2]+MN(LZ[2K+2])2)→G:（计算X,Y 坐标值）Next :W+F →F : Y+G →G:（计算X,Y 坐标值）Q+MAL+MNL 2→Z:（计算切线方位角）Z<0=>Z+360→Z : Z>360=>Z-360→Z ↙子程序2（RAMP-XS)显示 Cls ：If O =1 ：Then ↙“X=” ：Locate4,1,R: “Y=”: Locate4,2,T : Fix4 : “A=” : Locate4,3,J 。
