真空泵基础知识真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。
常用真空泵包括干式螺杆真空泵、水环真空泵、往复泵、滑阀泵、旋片真空泵、罗茨泵和扩散泵等。
真空泵按照工作原理分类：气体输送泵、气体捕集泵。
真空泵按照真空度划分：粗真空度、高真空度、超高真空度。
清楚了真空度、绝对压强、相对压强这几个真空泵的基础参数后，我们就可以进入真空泵的正式选型。
1、工艺要求达到的真空度真空泵的工作压力应该满足工艺工作压力要求，选型时真空度要高于真空设备真空度的半个到一个数量级。
(如：真空工艺要求100pa(绝对压力)的真空度，选用真空泵的真空度至少要50pa-10pa)。
一般如果要求绝对压强高于3300Pa，则优先选择水环式真空泵作为真空装置，如果绝对压强要求低于3300Pa，则不能选择水环式真空泵，选择旋片式真空泵或更高真空级别的真空泵作为真空获得装置。
2、工艺要求的抽气量(抽气速率)真空泵要求抽气速率(也就是要求真空泵在其工作压力下，排出气体、液体，固体的能力)，一般单位：m3/h，L/S,m3/min。
具体计算方法可以参考下面公式自行计算选型。
当然，真空泵的选型是一个综合过程，涉及到相关经验等因素。
S=2.303（V/t）Log(P1/P2)其中：S为真空泵抽气速率(L/s)V为真空室容积（L）（m³）t为达到要求真空度所需时间(s)（h）P1为初始真空度(Torr)(pa)P2为要求真空度(Torr)(pa)例如：V=500Lt=30sP1=760TorrP2=50Torr则: S=2.303V/t Log(P1/P2)=2.303x500/30xLog(760/50)=45.4L/s(163.4m³/h)当然上式只是理论计算结果，还有若干变量因素未考虑进去，如管道流阻、泄漏、过滤器的流阻、被抽气体温度等。

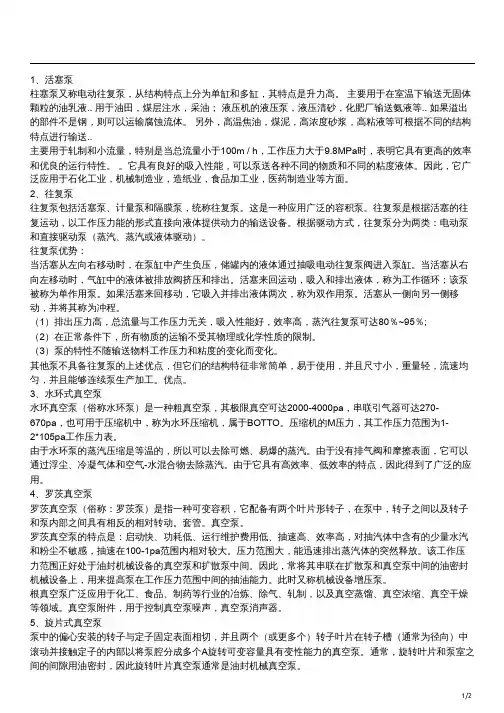

1、活塞泵柱塞泵又称电动往复泵，从结构特点上分为单缸和多缸，其特点是升力高。
主要用于在室温下输送无固体颗粒的油乳液.. 用于油田，煤层注水，采油；液压机的液压泵，液压清砂，化肥厂输送氨液等.. 如果溢出的部件不是钢，则可以运输腐蚀流体。
另外，高温焦油，煤泥，高浓度砂浆，高粘液等可根据不同的结构特点进行输送..主要用于轧制和小流量，特别是当总流量小于100m / h，工作压力大于9.8MPa时，表明它具有更高的效率和优良的运行特性。
它具有良好的吸入性能，可以泵送各种不同的物质和不同的粘度液体。
因此，它广泛应用于石化工业，机械制造业，造纸业，食品加工业，医药制造业等方面。
2、往复泵往复泵包括活塞泵、计量泵和隔膜泵，统称往复泵。
这是一种应用广泛的容积泵。
往复泵是根据活塞的往复运动，以工作压力能的形式直接向液体提供动力的输送设备。
根据驱动方式，往复泵分为两类：电动泵和直接驱动泵（蒸汽、蒸汽或液体驱动）。
往复泵优势：当活塞从左向右移动时，在泵缸中产生负压，储罐内的液体通过抽吸电动往复泵阀进入泵缸。
当活塞从右向左移动时，气缸中的液体被排放阀挤压和排出。
活塞来回运动，吸入和排出液体，称为工作循环；该泵被称为单作用泵。
如果活塞来回移动，它吸入并排出液体两次，称为双作用泵。
活塞从一侧向另一侧移动，并将其称为冲程。
（1）排出压力高，总流量与工作压力无关，吸入性能好，效率高，蒸汽往复泵可达80％~95％;（2）在正常条件下，所有物质的运输不受其物理或化学性质的限制。
（3）泵的特性不随输送物料工作压力和粘度的变化而变化。
其他泵不具备往复泵的上述优点，但它们的结构特征非常简单，易于使用，并且尺寸小，重量轻，流速均匀，并且能够连续泵生产加工。
优点。
3、水环式真空泵水环真空泵（俗称水环泵）是一种粗真空泵，其极限真空可达2000-4000pa，串联引气器可达270-670pa，也可用于压缩机中，称为水环压缩机，属于BOTTO。
真空泵的分类有哪些？
有一部分人去买真空泵都不知道要买哪一种，还以为真空泵都是一样的，其实真空泵根据结构以及原理的不同是分为好几种类型的，下面就给大家来说一下真空泵到底有哪几种： 1、泵腔内的叶轮转子在旋转时会在泵腔内形成水环的我们称之为水环真空泵。
水环真空泵是因为叶轮转子旋转偏心从而使得水环与叶轮的叶片之间存在的容积发生周期性改变，从而进行抽气的机械真空泵。
2、往复真空泵是指利用泵里面的活塞在工作时产生往复运动，从而进行抽气的机械真空泵。
3、油封机械真空泵是用油来保持密封的。
油封机械真空泵还可以细分为定片式，旋片式，滑阀式等多种类型。
4、转子为鞋底形状，并且是两个一起高速旋转的机械真空泵就是罗茨真空泵，罗茨真空泵需要用油封、水环等可以直接抽除气体的真空泵才能工作。
5、涡轮分子真空泵有一个旋转速度很快的叶轮，当气体分子和真空泵高速旋转的涡轮叶片相互碰撞时就被驱向出气口再由前级泵抽除。
6、会在泵运转时喷出高速蒸汽流的机械真空泵就是油扩散真空泵。
气体分子会想蒸汽流中不断的扩散，并且被中青旅带到泵的出口，贪黑通过压缩之后再被前级泵排除。
7、低温真空泵是利用本身的极低温度来让气体凝聚吸附的真空泵。
真空泵分类与用途一、真空泵的概述真空泵是实现真空技术的必备设备。
无论是在制造、检测、分析还是研究等领域中，都会使用到真空泵。
真空泵的作用是将被抽空的容器内原有气体分子的数量减少到所需的低压范围内，实现真空。
二、真空泵的分类根据不同的抽气方式，真空泵可以分为机械泵、扩散泵、静电泵、根泵、涡旋泵、离心泵、分子泵等。
1. 机械泵机械泵是常见的一种真空泵，主要由转子、腔室、活塞和连杆等组成。
当活塞在腔室内做往复运动时，通过进出口上的活塞环对进出口进行开关，来达到排放气体的目的，从而逐步抽取大气。
2. 扩散泵扩散泵运用离子轰击作用和收集效应的原理抽取气体，它是一种高真空设备。
扩散泵的主要零部件有扩散室、水冷却器、阳极、阴极、电磁铁、恒温器、真空泵以及泵的管路。
3. 静电泵静电泵的作用是利用电场排出气体，它是通过高压低流量的方式，将气体吸收后喷出来来抽取气体的。
常见的静电泵主要有卡提斯静电泵（KATRINA），该泵适用于高纯度气体、低排量腔室和小量工程，对处理含有放射性和损伤性气体的空气有独特的优势。
4. 根泵根泵是一种稀有的抽气设备，因其客观的优良特性也遭受广泛的关注和应用。
该泵的工作原理是通过漏泄和转动两个叶轮实现气体的互动与抽出。
一方面通过旋转的方式使气体密闭的向真空方向流动，另一方面则可以通过漏泄穿过叶轮的空气来完成抽气过程。
5. 涡旋泵涡旋泵是利用叶轮由密闭气体旋转排除气体，其工作原理是将气体直接排出，基本原理为利用离心力将气体分离，利用叶轮将气体沿着轨迹排出。
它可以达到准高真空或高真空水平，常见于利用热腐蚀性气体处理外观表面的压力。
6. 离心泵离心泵利用高速的旋转排气，是目前广泛应用的真空泵之一。
其工作原理是通过叶轮的旋转来将粘附在叶轮表面的气体轻松排出。
在分子气体的压缩过程中，离心泵是一个有利的抽气选择，这是因为离心泵可以灵活对等从不同方向射出的气体进行排放。
7. 分子泵分子泵能够将气体抽至极低的压力范围内，目前已发展到了非常高的境界，可以达到极限真空级别。
![真空泵的定义及分类[工程类精品文档]](https://uimg.taocdn.com/73b6cf0d4431b90d6c85c7cc.webp)
真空泵的定义及分类[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!凡是从设备中抽出气体，使设备内部达到真空的机械称为真空抽气机或真空泵。
从结构上真空泵大致可分为：往复式真空泵、回转式真空泵和射流式真空泵等。
1.往复式真空泵。
往复式真空泵适用于抽送不含固体颗粒、无腐蚀性的气体。
这种真空泵的抽气速率较大，真空度较高。
故在化工厂中广泛应用。
但其结构复杂，维修量大。
2.水环式真空泵。
水环式真空泵是回转真空泵的一种。
3.射流式真空泵。
射流式真空泵是利用一种压力较高的工作流体来输送另一种流体。
射流式真空泵工作流体可分为高压蒸汽、空气或高压水，射流式真空泵与所输送的流体（液体或气体）混合，共同排出。
射流式真空泵的优点是：射流式真空泵结构简单，工作可靠，便于操作，不需要任何原动机，在化工生产中常用以抽送有毒或腐蚀性气体。
水环式真空泵的工作原理是：水环式真空泵圆柱形泵缸内注入一定量的水，星形叶轮偏心地装在泵缸内，当叶轮旋转时，水受离心力作用被甩向四周而形成一个相对于叶轮为偏心的封闭水环。
水环式真空泵中被抽吸的气体沿吸气管及接头由吸气孔进入水环与叶轮之间的空间，右边月牙形部分，由于叶轮的旋转，这个空间容积由小逐渐增大，因而产生真空抽吸气体。
水环式真空泵随着叶轮的旋转，气体进入左边月牙形部分。
因叶轮是偏心旋转的，此空间逐渐缩小，气体逐渐受到压缩升压，气与水便由排气孔经接头沿排气管进入水箱中，自动分离后再由放气管放出。
水环式真空泵中废弃的水和空气一起被排到水箱里。
水环式真空泵的特点是结构紧凑、工作平衡可靠和流量均匀，所以化工生产中多用来输送或抽吸易燃、易爆和有腐蚀性的气体。
水环式真空泵由于叶轮搅拌液体，损失能量大，故其效率很低。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
事实表明，习惯左右了成败，习惯改变人的一生。
在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。
真空泵培训课件一、引言真空泵是一种广泛应用于各个领域的设备，其主要功能是抽取或压缩气体，使容器内形成真空状态。
为了更好地了解和使用真空泵，本课件将详细介绍真空泵的原理、分类、应用、操作方法及维护保养等内容。
二、真空泵的原理与分类1.真空泵原理真空泵的工作原理是通过机械或物理方法，将容器内的气体抽出或压缩，从而降低容器内的气压。
根据工作原理的不同，真空泵可分为两大类：容积式真空泵和速度式真空泵。
（1）容积式真空泵：通过改变泵腔的体积，使气体在泵腔内产生周期性的膨胀和压缩，从而达到抽气或压缩气体的目的。
常见的容积式真空泵有旋片式真空泵、滑阀式真空泵等。
（2）速度式真空泵：通过高速旋转的叶轮或叶片，使气体产生离心力，从而将气体甩出泵腔，达到抽气或压缩气体的目的。
常见的速度式真空泵有罗茨泵、涡旋泵等。
2.真空泵分类（1）旋片式真空泵：具有结构简单、体积小、重量轻、噪音低等特点，广泛应用于实验室、医疗、食品等领域。
（2）滑阀式真空泵：具有抽气速率高、抗水蒸气能力强等特点，适用于化工、制药等行业。
（3）罗茨泵：具有抽气速率高、无油压缩、维修方便等特点，适用于电子、半导体、真空镀膜等领域。
（4）涡旋泵：具有抽气速率高、结构紧凑、无油压缩等特点，适用于分析仪器、真空干燥等领域。
三、真空泵的应用1.实验室：用于真空过滤、真空干燥、真空蒸馏等实验操作。
2.医疗：用于真空采血、真空包装、真空敷料等。
3.食品：用于真空包装、真空冷却、真空干燥等。
4.化工：用于真空蒸馏、真空吸料、真空输送等。
5.电子：用于真空镀膜、真空焊接、真空封装等。
6.半导体：用于真空刻蚀、真空沉积、真空吸附等。
7.分析仪器：用于真空采样、真空分析等。
四、真空泵的操作方法1.开机操作（1）检查真空泵及附件是否完好，连接管道是否牢固。
（2）打开电源开关，启动真空泵。
（3）观察真空泵的运行状态，确保正常工作。
2.关机操作（1）关闭真空泵的电源开关。
（2）关闭真空泵的进气阀门。
真空泵的分类
-------------------------来自泵阀英才网分享---------------------
真空泵的分类：
把气体从设备内抽吸出来，从而使设备内的压力低于一个大气压的机器叫真空泵。
实际上，真空泵是一种气体输送机械，它把气体从低于一个大气压的环境中输送到大气中或与大气压力相同的环境中。
那么真空泵的分类有多种，具有如下：
（1）按真空泵结构分类
a、机械式。
这类真空泵类似于压缩机，属于容积型的有往复式与回转式结构，还有属于动力式的涡轮分子泵，它们都属于抽除式真空泵。
b、喷射泵。
有喷射泵与扩散泵两种形式，还有将二者组合在一起的增压泵，也都属于抽除式真空泵。
c、吸着式。
依靠物理或化学方法使气体分子吸着在泵壁表面，属于捕集式真空泵。
（2）按真空泵的工作原理分类
a、抽除式，真空泵抽吸系统中的气体，并将气体分子排至系统之外。
b、捕集式。
真空泵捕集系统中的气体分子，直接吸附在泵工作壁面上而不排出系统。
（3）按真空泵在系统中的工作职能分类
a、主抽气泵。
实现所要求压力的主要工作泵。
b、预抽气泵。
当主抽气泵不能在大气状态直接开始抽吸时，需要预抽泵先抽至某一压力，主抽气泵方能进入工作。
c、前级泵。
当主抽气泵不能将所抽气体直接排入大气时，需串接前级泵排送。
d、维持泵。
当主抽气泵完成所要求的压力停止工作后，由于系统泄漏或表面蒸发等原因，压力可能升高，因此用维持泵继续抽吸。

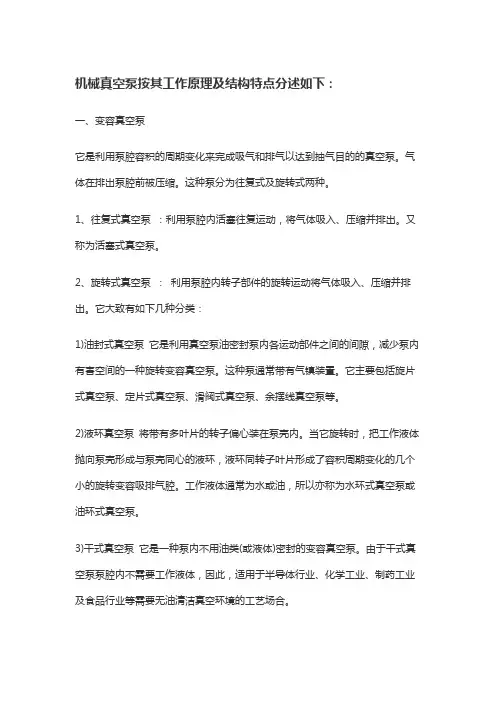

机械真空泵按其工作原理及结构特点分述如下：一、变容真空泵它是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。
气体在排出泵腔前被压缩。
这种泵分为往复式及旋转式两种。
1、往复式真空泵：利用泵腔内活塞往复运动，将气体吸入、压缩并排出。
又称为活塞式真空泵。
2、旋转式真空泵：利用泵腔内转子部件的旋转运动将气体吸入、压缩并排出。
它大致有如下几种分类：1)油封式真空泵它是利用真空泵油密封泵内各运动部件之间的间隙，减少泵内有害空间的一种旋转变容真空泵。
这种泵通常带有气镇装置。
它主要包括旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵等。
2)液环真空泵将带有多叶片的转子偏心装在泵壳内。
当它旋转时，把工作液体抛向泵壳形成与泵壳同心的液环，液环同转子叶片形成了容积周期变化的几个小的旋转变容吸排气腔。
工作液体通常为水或油，所以亦称为水环式真空泵或油环式真空泵。
3)干式真空泵它是一种泵内不用油类(或液体)密封的变容真空泵。
由于干式真空泵泵腔内不需要工作液体，因此，适用于半导体行业、化学工业、制药工业及食品行业等需要无油清洁真空环境的工艺场合。
4)罗茨真空泵泵内装有两个相反方向同步旋转的双叶形或多叶形的转子。
转子间、转子同泵壳内壁之间均保持一定的间隙。
二、动量传输泵它依靠高速旋转的叶片或高速射流，把动量传输给气体或气体分子，使气体连续不断地从泵的入口传输到出口。
这类泵可分为以下几种形式：1、分子真空泵：它是利用高速旋转的转子把动量传输给气体分子，使之获得定向速度，从而被压缩、被驱向排气口后为前级抽走的一种真空泵。
这种泵具体可分为：1)牵引分子泵气体分子与高速运动的转子相碰撞而获得动量，被驱送到泵的出口。
2)涡轮分子泵靠高速旋转的动叶片和静止的定叶片相互配合来实现抽气的。
这种泵通常在分子流状态下工作。
3)复合分子泵它是由涡轮式和牵引式两种分子泵串联组合起来的一种复合型的分子真空泵按其工作原理，基本上分为气体输送泵和气体捕集泵两种类型。

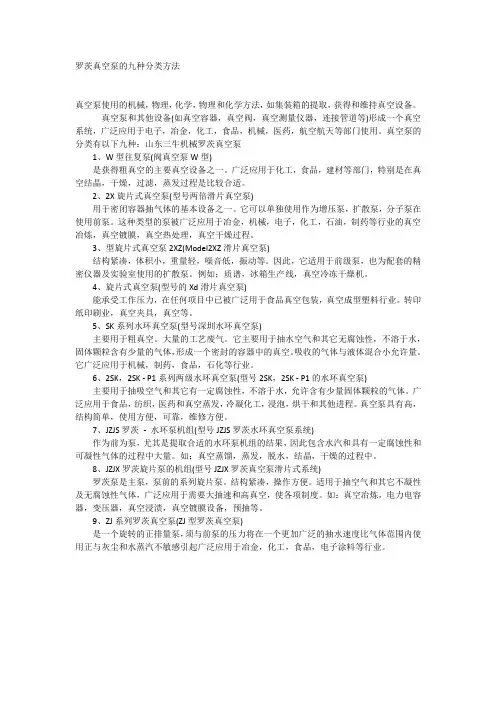

罗茨真空泵的九种分类方法真空泵使用的机械，物理，化学，物理和化学方法，如集装箱的提取，获得和维持真空设备。
真空泵和其他设备(如真空容器，真空阀，真空测量仪器，连接管道等)形成一个真空系统，广泛应用于电子，冶金，化工，食品，机械，医药，航空航天等部门使用。
真空泵的分类有以下九种：山东三牛机械罗茨真空泵1、W型往复泵(阀真空泵W型)是获得粗真空的主要真空设备之一。
广泛应用于化工，食品，建材等部门，特别是在真空结晶，干燥，过滤，蒸发过程是比较合适。
2、2X旋片式真空泵(型号两倍滑片真空泵)用于密闭容器抽气体的基本设备之一。
它可以单独使用作为增压泵，扩散泵，分子泵在使用前泵。
这种类型的泵被广泛应用于冶金，机械，电子，化工，石油，制药等行业的真空冶炼，真空镀膜，真空热处理，真空干燥过程。
3、型旋片式真空泵2XZ(Model2XZ滑片真空泵)结构紧凑，体积小，重量轻，噪音低，振动等。
因此，它适用于前级泵，也为配套的精密仪器及实验室使用的扩散泵。
例如：质谱，冰箱生产线，真空冷冻干燥机。
4、旋片式真空泵(型号的Xd滑片真空泵)能承受工作压力，在任何项目中已被广泛用于食品真空包装，真空成型塑料行业。
转印纸印刷业，真空夹具，真空等。
5、SK系列水环真空泵(型号深圳水环真空泵)主要用于粗真空。
大量的工艺废气。
它主要用于抽水空气和其它无腐蚀性，不溶于水，固体颗粒含有少量的气体，形成一个密封的容器中的真空。
吸收的气体与液体混合小允许量。
它广泛应用于机械，制药，食品，石化等行业。
6、2SK，2SK - P1系列两级水环真空泵(型号2SK，2SK - P1的水环真空泵)主要用于抽吸空气和其它有一定腐蚀性，不溶于水，允许含有少量固体颗粒的气体。
广泛应用于食品，纺织，医药和真空蒸发，冷凝化工，浸泡，烘干和其他进程。
真空泵具有高，结构简单，使用方便，可靠，维修方便。
7、JZJS罗茨- 水环泵机组(型号JZJS罗茨水环真空泵系统)作为前为泵，尤其是提取合适的水环泵机组的结果，因此包含水汽和具有一定腐蚀性和可凝性气体的过程中大量。
真空泵是一种用于产生和维持真空环境的装置，它通过抽取气体或其他物质来减小容器或系统中的气压。
根据工作原理和结构特点，真空泵可以分为多个不同的分类。
以下是一些常见的真空泵分类：
扩散泵：扩散泵利用高速旋转的转子将气体分子扩散、抛射和排除出真空系统，以实现气体抽取。
它们通常用于高真空或超高真空的应用，如半导体制造和研究实验室。
旋片泵：旋片泵使用旋转的叶片（通常为可移动的翼片或叶片）与泵壳之间的密封空间来抽取气体。
通过旋转运动和密封间隙的变化，气体被吸入、压缩和排出。
它们是常见的工业和实验室用途的泵。
离心泵：离心泵使用旋转的叶轮产生离心力来抽取气体。
气体被吸入并通过离心力推向泵壳的周边，最终排出。
离心泵主要用于大气压和中真空的应用。
环状泵：环状泵由两个旋转的环状叶片（或螺杆）组成，它们的齿轮在吸入和压缩过程中形成气体密封。
环状泵通常与其他类型的泵（如旋片泵）结合使用，用于增加真空系统的抽取能力。
涡旋泵：涡旋泵利用高速旋转的叶轮或涡旋子产生分子间的碰撞和冲击，将气体从真空系统中排出。
涡旋泵通常用于超高真空和极高真空的应用，如高能物理实验和表面科学研究。
这只是一些常见的真空泵分类，实际上还有其他类型的真空泵，如离子泵、喷射泵和吸气泵等，它们在不同的应用领域有着特定的用途和优势。
选择适当的真空泵取决于应用需求、工作压力范围和气体抽取速度等因素。
真空泵系统真空泵系统是一种非常重要的设备，主要作用是将气体排出系统，以达到所需要的真空度。
该系统通常由真空泵、阀门、管道和控制系统组成。
在不同领域，真空泵系统有着广泛的应用，如半导体、光学、医疗、研究和制造等领域。
一、真空泵系统的分类真空泵系统根据其工作原理不同，可以分为以下三类：1.机械泵真空系统机械泵真空系统主要由机械泵、阀门、管道和电控系统组成。
机械泵是将气体从磁力导航管道系统中排出的设备，其内部运用机械运动将气体吸入，再将气体压缩排出。
机械泵真空系统的优点包括：体积小、结构简单、易于安装和维护。
它们通常用于中低真空度的系统。
2.扩散泵真空系统扩散泵真空系统主要由扩散泵、阀门、管道和电控系统组成。
扩散泵是一种通过分子扩散将气体分离的设备，能够在高真空度下运行。
扩散泵真空系统的优点包括：高真空度、高效率、低噪音和较长的寿命。
3.吸气分子泵真空系统吸气分子泵真空系统主要由吸气分子泵、阀门、管道和电控系统组成。
吸气分子泵是利用转子吸气原理将气体排出系统的设备。
吸气分子泵真空系统的优点包括：高真空度、快速排气、低噪音和低振动。
二、真空泵系统的主要部件1.泵真空泵是真空泵系统的核心部件，其功能是将气体从系统中排出。
根据工作原理的不同，有机械泵、扩散泵、分子泵等不同类型的泵。
在选购真空泵时需考虑流量、抽速、最终真空度、耗电量等因素。
2.阀门真空泵系统中的阀门主要起控制气体流动的作用，根据位置和作用可以分为进气阀门、出气阀门、截止阀、调节阀、安全阀等。
在选购阀门时需考虑其适用气体种类、材质、密封性能和气体流量等因素。
3.管道管道是真空泵系统中负责输送气体的重要组成部分，主要分为软管和硬管两种。
在选择管道时需考虑其材质、减少气体压力损失和防止气体泄漏。
4.控制系统控制系统是真空泵系统中负责控制气体流动和保持系统稳定的组成部分，可以根据需要选择不同的控制器和传感器。
三、真空泵系统的安装维护1.安装在安装真空泵系统时，需要预留与管道连接的进出口口径，并采用密封材料保证系统不漏气。
真空泵分类与用途真空泵是一种用于产生和维持真空环境的设备，广泛应用于各个领域，包括科学研究、工业生产、医疗器械等。
根据不同的工作原理和结构特点，真空泵可以分为多种类型，并且每种类型都有其特定的用途和适用范围。
首先，根据工作原理的不同，真空泵可以分为机械泵、扩散泵、分子泵、离心泵等。
机械泵是最常见的一种真空泵，其工作原理是通过机械运动将气体排出系统，常见的机械泵有旋片泵、齿轮泵、涡旋泵等。
机械泵适用于产生中等真空，广泛应用于实验室、工业生产中。
扩散泵的工作原理是利用分子扩散的方式将气体排出系统。
扩散泵具有高抽速和高真空度的优点，适用于产生高真空环境。
在半导体制造、真空冶炼等领域中，扩散泵得到广泛应用。
分子泵是一种通过分子碰撞将气体排出系统的真空泵，具有非常高的真空度。
分子泵适用于产生极高真空环境，主要用于科学研究、材料表面处理等领域。
离心泵是一种利用离心力将气体排出系统的真空泵，适用于高抽速和大气体流量的情况。
离心泵常用于高真空蒸馏、真空炉等领域。
除了按照工作原理分类，真空泵还可以按照结构特点来划分。
常见的结构类型有单级泵、多级泵、干式泵、液环泵等。
单级泵适用于产生中等真空环境，结构简单，价格相对较低。
多级泵可以产生更高真空度，结构复杂，适用于科学研究和高端工业生产。
干式泵是一种无需使用润滑剂的真空泵，避免了油气混合和污染问题，适用于对气体纯度要求较高的场合。
液环泵是一种将液体旋转形成真空的泵，适用于处理含有大量蒸汽和液体的气体。
不同类型的真空泵在各个领域中发挥着重要的作用。
在科学研究中，真空泵常用于制备高纯度材料、进行表面处理、研究物质的物理化学性质等。
在工业生产中，真空泵广泛应用于真空冶炼、真空干燥、真空灌装等工艺过程。
在医疗器械中，真空泵被用于吸引和输送液体、维持负压环境等。
总之，真空泵是现代各个领域中不可或缺的设备，根据其工作原理和结构特点的不同，可以分为多种类型。
每种类型的真空泵都有其特定的用途和适用范围，可以满足不同领域的真空需求。
真空泵分类依据使用的范围和抽气效能可将真空泵分为三类：（1）一般水泵，压强可达到 1.333~100kPa（10~760mmHg）为粗真空。
（2）油泵，压强可达0.133~133.3Pa（0.001~1mmHg）为次高真空。
（3）集中泵，压强可达0.133Pa以下，（10-3mmHg）为高真空。
在有机化学试验室里常用的减压泵有水泵和油泵两种，若不要求很低的压力时，可用水泵，假如水泵的构造好且水压又高，抽空效率可达1067~3333Pa（8~25mmHg）。
水泵所能抽到的最低压力理论上相当于当时水温下的水蒸气压力。
例如，水温25℃、20℃、10℃时，水蒸气的压力分别为3192、2394、1197Pa（8-25mmHg）。
用水泵抽气时，应在水泵前装上平安瓶，以防水压下降，水流倒吸；停止抽气前，应先放气，然后关水泵。
若要较低的压力，那就要用到油泵了，好的油泵能抽到133.3Pa （1mmHg）以下。
油泵的好坏打算于其机械结构和油的质量，使用油泵时必需把它爱护好。
假如蒸馏挥发性较大的有机溶剂时，有机溶剂会被油汲取结果增加了蒸气压，从而降低了抽空效能，假如是酸性气体，那就会腐蚀油泵，假如是水蒸气就会使油成乳浊液而抽坏真空泵。
因此使用油泵时必需留意下列几点：在蒸馏系统和油泵之间，必需装有汲取装置。
蒸馏前必需用水泵彻底抽去系统中有机溶剂的蒸气。
如能用水泵抽气的，则尽量用水泵，如蒸馏物质中含有挥发性物质，可先用水泵减压抽降，然后改用油泵。
减压系统必需保持密不漏气，全部的橡皮塞的大小和孔道要合适，橡皮管要用真空用的橡皮管。
磨口玻璃涂上真空油脂。
依据使用的范围和抽气效能可将真空泵分为三类：（1）一般水泵，压强可达到 1.333~100kPa（10~760mmHg）为粗真空。
（2）油泵，压强可达0.133~133.3Pa（0.001~1mmHg）为次高真空。
（3）集中泵，压强可达0.133Pa以下，（10-3mmHg）为高真空。
真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。
常用真空泵包括干式螺杆真空泵、水环真空泵、往复泵、滑阀泵、旋片泵、罗茨泵和扩散泵等。
一、真空泵工作原理分类按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。
二、工作原理如下：1、气体传输泵气体传输泵是一种能使气体不断的吸入和排出，借以达到抽气目的真空泵，这种泵基本上有两种类型:变容真空泵利用泵腔容积的周期性变化来完成吸气和排气过程的一种真空泵，气体在排出前被压缩。
这种泵分为往式及旋片式两种(1)往复式真空泵:是利用泵腔内活塞做往复式运动，将气体吸入、压缩并排出。
因此，又称为活塞式真空泵。
(2)旋片式真空泵:是利用泵腔内活塞做旋转运动，将气体吸入、压缩并排出。
旋转真空泵又有如下几种形式:油封式真空泵:它是利用油类密封各运动部件之间的间隙，少有害空间的一种旋转变容真空泵。
这种泵通常带有气镇装置，故又称气镇式真空泵。
按其结构特点分为如下五种形式。
a.旋片式真空泵:转子以一定的偏心距装在泵売内并与泵壳内表面的固定面靠近，在转子槽内装有两个(或两个以上)旋片，当转子旋转时旋片能沿其径向槽往复滑动且与泵内壁始终接触，此旋片随转子一起旋转，可格泵腔分成几个可变容积。
b.滑阀式真空泵:在偏心转子外部装有一个滑阀，转子旋转带动滑阀沿泵內壁滑动和动，滑阀上部的滑阀杆能在可摆动的滑阀导轨中动，而泵分成两个可变容积。
c.定片式真空泵:在泵売内装有一个与泵内表面靠近的偏心转子，泵壳上装有一个始终与转子表面接触的径向滑片，当转子旋转时，滑片能上下滑动将泵腔分成两个可变容积。
d.余摆线式真空泵:在泵腔内偏心装有一个型线为余摆线的转子，它沿泵腔内壁转动并将泵腔分成两个可变容积。
e.多室旋片式真空泵:在一个泵売内并联装有由同一个电动机驱动的多个独立工作室的旋片真空泵。
真空泵分类按真空获得方法分类1、气体传输泵：是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵。
包括：液环真空泵（水环真空泵）、往复式真空泵、旋片式真空泵、定片式真空泵、滑阀式真空泵、余摆线真空泵、干式真空泵、罗茨真空泵、分子真空泵、牵引分子泵、水喷射真空泵、气体喷射泵、蒸汽喷射泵、扩散泵等。
2、气体捕集泵：是一种使气体分子被吸附或凝结在泵的内表面上，从而减少了容器内的气体分子数目而达到抽气目的的真空泵。
包括：吸附泵和低温泵等。
真空获得的方法气体输送：变容真空泵、动量传输真空泵变容真空泵：往复式（隔膜式、活塞式、旋片泵、定片泵）旋转式（液环泵、螺杆泵、油封泵、滑法泵、罗茨泵、蜗旋泵）动量传输真空泵：分子真空泵（牵引泵、涡轮泵、复合泵）喷射真空泵（水喷射真空泵、气体喷射泵、蒸汽喷射泵）扩散泵气体捕集：吸附泵、冷阱、低温泵、升华泵、分子筛吸附泵、溅射离子泵参见国标：GB 913-66 《泵分类及技术条件》按用途分类1、主泵：在真空系统中，用来获得所要求真空度的真空泵。
2、粗抽泵：从大气压开始降低系统的压力在其临界前级压力以下的真空泵。
3、前级泵：用来维持另一个泵的前级压力以下的真空泵。
4、维持泵：在真空系统中，当气体量很少，不能有效的利用主前级泵。
此时，可以利用容量较小的辅助前级泵来维持主泵工作或维持容器所需真空度。
5、粗/低真空泵：从大气压开始并用来获得地真空度的真空泵。
6、高真空泵：在高真空范围工作的真空泵。
7、超高真空泵：在超高真空范围工作的真空泵。
8、增压真空泵：安装在低真空和高真空泵之间，用来提高系统工作效率或降低前级泵容量要求的真空泵。
按真空泵适用范围分类：1、超高真空：涡轮分子泵、扩散泵、升华泵、溅射离子泵、低温泵2、高真空：旋片泵、滑阀泵、罗茨泵、爪形泵、蜗旋泵、扩散喷射泵、吸附泵3、中真空：膜片泵、液环泵、液体喷射泵、蒸汽喷漆泵4、低真空：活塞泵真空泵主要应用领域集中在石油、化工、制药、电子等行业的减压蒸发、结晶、蒸馏、升华、干燥、负压浓缩、脱水、化学反应吸收及真空输送物料等工艺，各种加工过程应用真空系统后可以节能降耗、加快反应速度、提高产品质量、增加经济效益，因此真空泵得到越来越广泛的应用，行业市场规模也迅速扩大。
真空泵的分类及特点一、真空泵的分类真空泵是一种能够产生负压，使气体流动，从而实现抽真空的设备。
根据不同的分类标准，真空泵有多种分类方式。
1. 按工作原理分类：(1) 机械真空泵：通过机械方式（如旋转或往复运动）产生负压，从而实现抽真空。
(2) 分子真空泵：利用气体分子在高速运动时的碰撞，将气体分子从低压侧排向高压侧，从而实现抽真空。
2. 按使用范围分类：(1) 工业真空泵：用于工业生产过程中，如机械加工、食品加工、制药等。
(2) 实验室真空泵：用于实验室中，如科研、教学、分析测试等。
(3) 医用真空泵：用于医疗领域，如医疗设备、手术器械等。
二、真空泵的特点1. 高真空度：真空泵能够实现高真空度，满足各种需要抽真空的场合。
2. 高效能：真空泵具有较高的抽气速率，能够快速地达到所需真空度。
3. 稳定可靠：真空泵工作稳定可靠，能够长时间连续工作，不易出现故障。
4. 易于维护：真空泵结构简单，维护方便，能够降低使用成本。
三、分类的具体内容1. 机械真空泵：包括旋片式真空泵、滑阀式真空泵和螺杆式真空泵等。
其中，旋片式真空泵和滑阀式真空泵在工业中应用广泛。
2. 分子真空泵：包括油扩散泵、罗茨真空泵和溅射离子泵等。
其中，油扩散泵在工业中应用较为普遍。
四、特点的具体内容1. 高真空度：真空泵采用机械或分子原理，通过一系列的工作流程，能够实现高真空度，以满足各种需要抽真空的场合。
高真空度的实现有助于提高产品质量和生产效率。
2. 高效能：真空泵具有较高的抽气速率，能够快速地达到所需真空度。
这有助于缩短生产周期和降低能耗。
在工业生产过程中，高效能的真空泵能够提高生产效率和降低生产成本。
3. 稳定可靠：真空泵工作稳定可靠，能够长时间连续工作，不易出现故障。
稳定的性能和可靠性使得真空泵在各种环境和条件下都能够保持良好的工作状态，从而保证生产的顺利进行。
同时，也降低了设备的维护成本和使用成本。
4. 易于维护：真空泵结构简单，维护方便，能够降低使用成本。
书山有路勤为径，学海无涯苦作舟
机械真空泵的分类
真空泵是用各种方法在某一封闭空间中产生、改善和维持真空的装置。
真空泵可以定义为：利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。
随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
极限压力(极限真空)从粗真空到10-12 Pa 以上的超高真空范围。
由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。
为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。
凡是利用机械运动(转动或滑动)以获得真空的泵，称为机械真空泵。
机械真空泵按其工作原理及结构特点分述如下：
1、变容真空泵它是利用泵腔容积的周期变化来完成吸气和排气以达到抽气目的的真空泵。
气体在排出泵腔前被压缩。
这种泵分为往复式及旋转式两种。
(1)往复式真空泵
利用泵腔内活塞往复运动，将气体吸入、压缩并排出。
又称为活塞式真空泵。
(2)旋转式真空泵
利用泵腔内转子部件的旋转运动将气体吸入、压缩并排出。
它大致有如下几种分类：
a、油封式真空泵。
