深度拆解机械真空泵

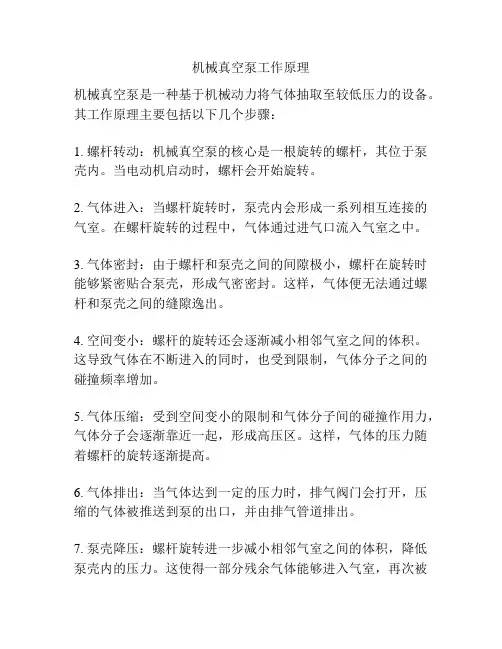

机械真空泵工作原理
机械真空泵是一种基于机械动力将气体抽取至较低压力的设备。

其工作原理主要包括以下几个步骤：
1. 螺杆转动：机械真空泵的核心是一根旋转的螺杆，其位于泵壳内。

当电动机启动时，螺杆会开始旋转。

2. 气体进入：当螺杆旋转时，泵壳内会形成一系列相互连接的气室。

在螺杆旋转的过程中，气体通过进气口流入气室之中。

3. 气体密封：由于螺杆和泵壳之间的间隙极小，螺杆在旋转时能够紧密贴合泵壳，形成气密密封。

这样，气体便无法通过螺杆和泵壳之间的缝隙逸出。

4. 空间变小：螺杆的旋转还会逐渐减小相邻气室之间的体积。

这导致气体在不断进入的同时，也受到限制，气体分子之间的碰撞频率增加。

5. 气体压缩：受到空间变小的限制和气体分子间的碰撞作用力，气体分子会逐渐靠近一起，形成高压区。

这样，气体的压力随着螺杆的旋转逐渐提高。

6. 气体排出：当气体达到一定的压力时，排气阀门会打开，压缩的气体被推送到泵的出口，并由排气管道排出。

7. 泵壳降压：螺杆旋转进一步减小相邻气室之间的体积，降低泵壳内的压力。

这使得一部分残余气体能够进入气室，再次被
压缩并排出。

这个过程循环进行，直至泵壳内的气体被抽取至所需的低压力。

总而言之，机械真空泵通过螺杆旋转、气体进入、气体密封、空间变小、气体压缩和气体排出等步骤，实现将气体抽取至较低压力的功能。

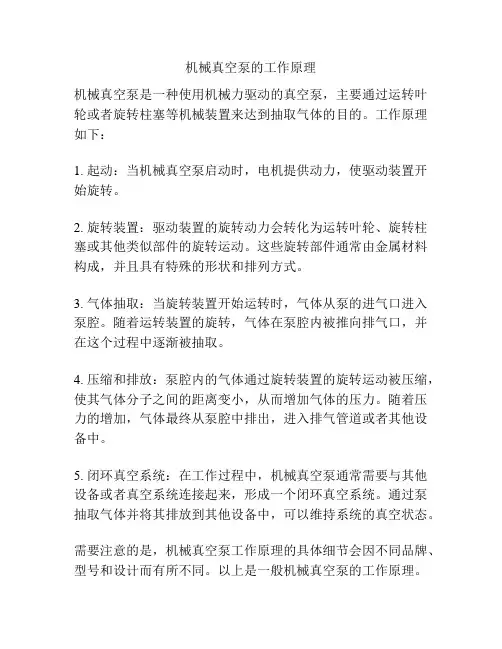

机械真空泵的工作原理
机械真空泵是一种使用机械力驱动的真空泵，主要通过运转叶轮或者旋转柱塞等机械装置来达到抽取气体的目的。

工作原理如下：
1. 起动：当机械真空泵启动时，电机提供动力，使驱动装置开始旋转。

2. 旋转装置：驱动装置的旋转动力会转化为运转叶轮、旋转柱塞或其他类似部件的旋转运动。

这些旋转部件通常由金属材料构成，并且具有特殊的形状和排列方式。

3. 气体抽取：当旋转装置开始运转时，气体从泵的进气口进入泵腔。

随着运转装置的旋转，气体在泵腔内被推向排气口，并在这个过程中逐渐被抽取。

4. 压缩和排放：泵腔内的气体通过旋转装置的旋转运动被压缩，使其气体分子之间的距离变小，从而增加气体的压力。

随着压力的增加，气体最终从泵腔中排出，进入排气管道或者其他设备中。

5. 闭环真空系统：在工作过程中，机械真空泵通常需要与其他设备或者真空系统连接起来，形成一个闭环真空系统。

通过泵抽取气体并将其排放到其他设备中，可以维持系统的真空状态。

需要注意的是，机械真空泵工作原理的具体细节会因不同品牌、型号和设计而有所不同。

以上是一般机械真空泵的工作原理。

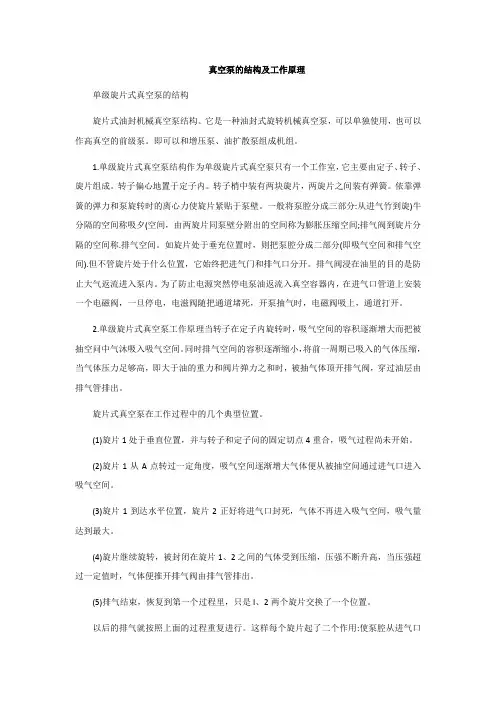

真空泵的结构及工作原理单级旋片式真空泵的结构旋片式油封机械真空泵结构。

它是一种油封式旋转机械真空泵，可以单独使用，也可以作高真空的前级泵。

即可以和增压泵、油扩散泵组成机组。

1.单级旋片式真空泵结构作为单级旋片式真空泵只有一个工作室，它主要由定子、转子、旋片组成。

转子偏心地置于定子内。

转子梢中装有两块旋片，两旋片之间装有弹簧。

依靠弹簧的弹力和泵旋转时的离心力使旋片紧贴于泵壁。

一般将泵腔分成三部分:从进气竹到旋)牛分隔的空间称吸夕(空间，由两旋片同泵壁分附出的空间称为膨胀压缩空间;排气阀到旋片分隔的空间称.排气空间。

如旋片处于垂充位置时，则把泵腔分成二部分(即吸气空间和排气空间).但不管旋片处于什么位置，它始终把进气门和排气口分开。

排气阀浸在油里的目的是防止大气返流进入泵内。

为了防止电源突然停电泵油返流入真空容器内，在进气口管道上安装一个电磁阀，一旦停电，电滋阀随把通道堵死，开泵抽气时，电磁阀吸上，通道打开。

2.单级旋片式真空泵工作原理当转子在定子内旋转时，吸气空间的容积逐渐增大而把被抽空问中气沐吸入吸气空间。

同时排气空间的容积逐渐缩小，将前一周期已吸入的气体压缩，当气体压力足够高，即大于油的重力和阀片弹力之和时，被抽气体顶开排气阀，穿过油层由排气管排出。

旋片式真空泵在工作过程中的几个典型位置。

(1)旋片1处于垂直位置，并与转子和定子问的固定切点4重合，吸气过程尚未开始。

(2)旋片1从A点转过一定角度，吸气空间逐渐增大气体便从被抽空问通过进气口进入吸气空间。

(3)旋片1到达水平位置，旋片2正好将进气口封死，气体不再进入吸气空间，吸气量达到最大。

(4)旋片继续旋转，被封闭在旋片1、2之间的气体受到压缩，压强不断升高，当压强超过一定值时，气体便推开排气阀由排气管排出。

(5)排气结束，恢复到第一个过程里，只是I、2两个旋片交换了一个位置。

以后的排气就按照上面的过程重复进行。

这样每个旋片起了二个作用:使泵腔从进气口。

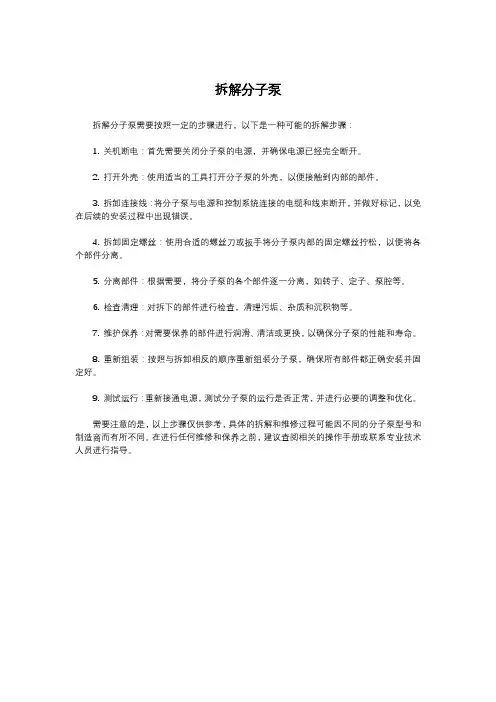

拆解分子泵
拆解分子泵需要按照一定的步骤进行，以下是一种可能的拆解步骤：
1. 关机断电：首先需要关闭分子泵的电源，并确保电源已经完全断开。

2. 打开外壳：使用适当的工具打开分子泵的外壳，以便接触到内部的部件。

3. 拆卸连接线：将分子泵与电源和控制系统连接的电缆和线束断开，并做好标记，以免在后续的安装过程中出现错误。

4. 拆卸固定螺丝：使用合适的螺丝刀或扳手将分子泵内部的固定螺丝拧松，以便将各个部件分离。

5. 分离部件：根据需要，将分子泵的各个部件逐一分离，如转子、定子、泵腔等。

6. 检查清理：对拆下的部件进行检查，清理污垢、杂质和沉积物等。

7. 维护保养：对需要保养的部件进行润滑、清洁或更换，以确保分子泵的性能和寿命。

8. 重新组装：按照与拆卸相反的顺序重新组装分子泵，确保所有部件都正确安装并固定好。

9. 测试运行：重新接通电源，测试分子泵的运行是否正常，并进行必要的调整和优化。

需要注意的是，以上步骤仅供参考，具体的拆解和维修过程可能因不同的分子泵型号和制造商而有所不同。

在进行任何维修和保养之前，建议查阅相关的操作手册或联系专业技术人员进行指导。

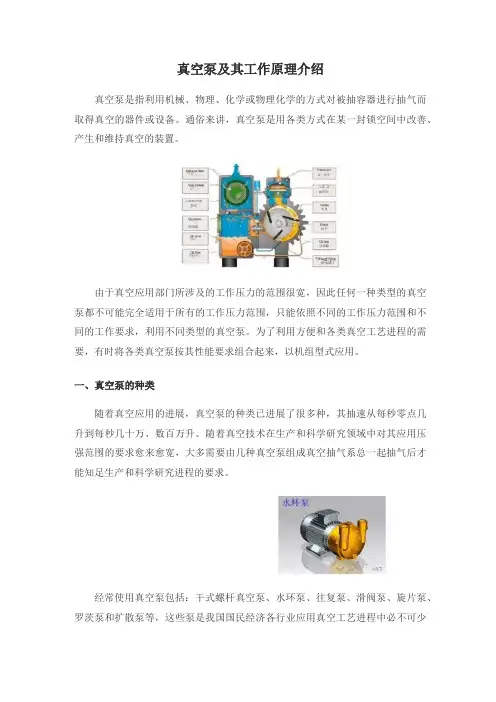

真空泵及其工作原理介绍真空泵是指利用机械、物理、化学或物理化学的方式对被抽容器进行抽气而 取得真空的器件或设备。

通俗来讲，真空泵是用各类方式在某一封锁空间中改善、 产生和维持真空的装置。

由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空 泵都不可能完全适用于所有的工作压力范围，只能依照不同的工作压力范围和不 同的工作要求，利用不同类型的真空泵。

为了利用方便和各类真空工艺进程的需 要，有时将各类真空泵按其性能要求组合起来，以机组型式应用。

一、真空泵的种类随着真空应用的进展，真空泵的种类已进展了很多种，其抽速从每秒零点几 升到每秒几十万、数百万升。

随着真空技术在生产和科学研究领域中对其应用压 强范围的要求愈来愈宽，大多需要由几种真空泵组成真空抽气系总一起抽气后才 能知足生产和科学研究进程的要求。

经常使用真空泵包括：干式螺杆真空泵、水环泵、往复泵、滑阀泵、旋片泵、 罗茨泵和扩散泵等，这些泵是我国国民经济各行业应用真空工艺进程中必不可少W RUTMTI晚、井押:>2 -5 ■iHlalEM 星 2*CdriBUn wRHII •E MMI2Adita的主力泵种。

最近几年来，伴随着我国经济持续高速进展，真空泵相关下游应用行业维持快速增加势头，同时在真空泵应用领域不断拓展等因素的一起拉动下，我国真空泵行业实现了持续稳固地快速的进展。

二、真空泵的整体结构式与传动方式真空泵的泵体的布置结构决定了泵的整体结构：1）、立式结构：进、排气口水平设置，装配和连接管路都比较方便。

但泵的重心较高，在高速运转时稳固性差，故这种型式多用于小泵；2）、卧式结构：泵的进气口在上，排气口在下。

有时为了真空系统管道安装连接方便，可将排气口从水平方向接出，即进、排气方向是彼此垂直的。

现在，排气口能够从左或右两个方向开口，除接排气管道一端外，另一端堵死或接旁通阀。

这种泵结构重心低，高速运转时稳固性好。

一样大、中型泵多采纳此种结构。

泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。

一起来学习各种泵的工作原理,希望有助！两齿轮的齿相互分开，形成低压，液体吸入，并友壳壁送到另一侧。

另一侧两齿轮互相合拢，形成高压将液体排出。

性能特点：优点：结构简单紧凑、体积小、质量轻、工艺性好、价格便宜、自吸力强、对油液污染不敏感、转速范围大、能耐冲击性负载，维护方便、工作可靠。

缺点：径向力不平衡、流动脉动大、噪声大、效率低，零件的互换性差，磨损后不易修复，不能做变量泵用。

2.多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

欢迎关注微信号：直观学机械。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。

往往是人们在一些细节上的疏忽或者考虑不周，使得多级离心泵投用后频繁发生异常磨损、振动、抱轴等故障，亦致停机。

3.离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

性能特点：1、高效节能：采用CFD计算流体动力学，分析计算出泵内压力分布和速度分布关系、优化泵的流道设计，确保泵有高效的水力形线，提高了泵的效率。

2、安装、维修方便：立式管道式结构，泵的进出口能象阀门一样安装在管路的任何位置及任何方向，安装维修极为方便。

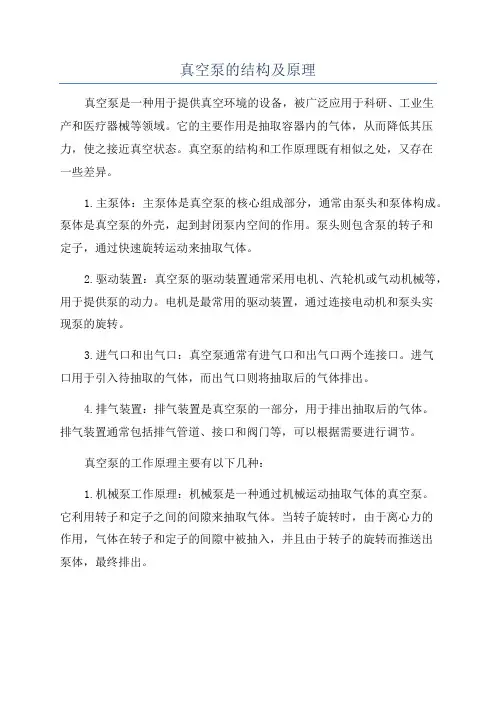

真空泵的结构及原理真空泵是一种用于提供真空环境的设备，被广泛应用于科研、工业生产和医疗器械等领域。

它的主要作用是抽取容器内的气体，从而降低其压力，使之接近真空状态。

真空泵的结构和工作原理既有相似之处，又存在一些差异。

1.主泵体：主泵体是真空泵的核心组成部分，通常由泵头和泵体构成。

泵体是真空泵的外壳，起到封闭泵内空间的作用。

泵头则包含泵的转子和定子，通过快速旋转运动来抽取气体。

2.驱动装置：真空泵的驱动装置通常采用电机、汽轮机或气动机械等，用于提供泵的动力。

电机是最常用的驱动装置，通过连接电动机和泵头实现泵的旋转。

3.进气口和出气口：真空泵通常有进气口和出气口两个连接口。

进气口用于引入待抽取的气体，而出气口则将抽取后的气体排出。

4.排气装置：排气装置是真空泵的一部分，用于排出抽取后的气体。

排气装置通常包括排气管道、接口和阀门等，可以根据需要进行调节。

真空泵的工作原理主要有以下几种：1.机械泵工作原理：机械泵是一种通过机械运动抽取气体的真空泵。

它利用转子和定子之间的间隙来抽取气体。

当转子旋转时，由于离心力的作用，气体在转子和定子的间隙中被抽入，并且由于转子的旋转而推送出泵体，最终排出。

2.入口开关工作原理：入口开关是一种常用于真空泵的控制装置。

它通过开关的开启和关闭来控制抽取气体的流动。

当开关关闭时，真空泵停止抽取气体；当开关打开时，空气可以流入真空泵进行抽取。

3.活塞泵工作原理：活塞泵是一种通过活塞的上下运动来抽取气体的真空泵。

它利用活塞的压缩和释放气体的运动来实现气体抽取。

当活塞向下运动时，抽气腔体扩大，气体通过进气阀门进入；当活塞向上运动时，抽气腔体减小，气体被推出。

4.根式真空泵工作原理：根式真空泵是一种通过螺杆运动来抽取气体的真空泵。

它利用两个旋转的螺杆表面上的螺纹对接，将气体从吸气口吸入，并推送到排气口进行排出。

综上所述，真空泵的结构和工作原理有多种不同的形式。

不同类型的真空泵在结构和工作原理上会有所差异，但都是通过机械或者活塞等方式进行气体抽取，从而实现对空气压力的降低，达到真空环境的目的。

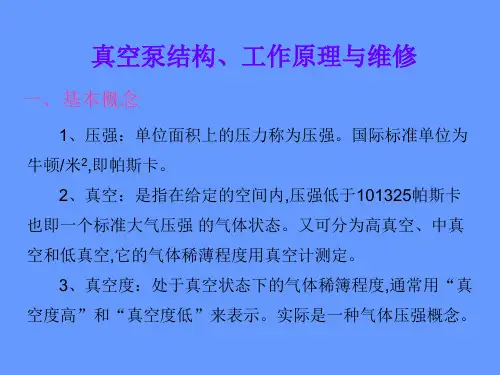

二、旋片式真空泵工作原理
1、理想气体状态方程
P1V1 P2V2
T1
T2
空气可以近似看成理想气体,能够使用此公式进行定性 分析。
2、旋式真空泵的工作原理 如图为旋片泵的工作原理示意图,旋片泵主要由定子、转 子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装 在定子腔内的转子 转子的外圆与定子的内表面相切两者之间 的间隙非常小 和转子槽内滑动的借助弹簧张力和离心
五、定期检查
1、真空泵油定期更换； 2、泵油的检查：泵的油面要一直保持在油位视窗的两 条红线范围内； 3、漏油的检查：如果轴的油封或O形圈密封处出现漏 油,那就需要修理； 4、吸气口滤网的检查：如果有灰尘附着在金属丝网上, 会使泵的性能大大降低； 5、异常声音和异常震动的检查：同时检查螺栓和螺母 是否松动； 6、连轴器橡胶块的检查：如果出现破损或残缺,按使 用说明书进行更换。
THE END
因本人水平有限,请大家多多指教
谢谢
6、油不循环,油孔被堵住
1、输入电源的电压异常 2、电机不良 3、泵内进入异物 4、油达不到规定的量 5、连轴器橡胶块不良 6、油不循环,盖等物的油孔堵塞 7、其他,泵内零件破损
处理方法
1、接上比吸气口接口大的管子 并缩短与真空室之间的距离 2、拆下吸气口上的接管,清洗 金属丝网 3、加入规定量的油 4、更换新油 5、找到漏气的地方,止漏或更 换新管 6、分解修理,清洁油孔
三、常见故障与排除 爱发科真空泵
问题
原因
处理方法
1、电源没有接通
1、检查电源、开关
2、电机不良
2、更换电机
3、过载保护器启动
3、按下重新启动按钮
泵不运转
4、泵内进入异物,在转子轴上有 咬伤的痕迹

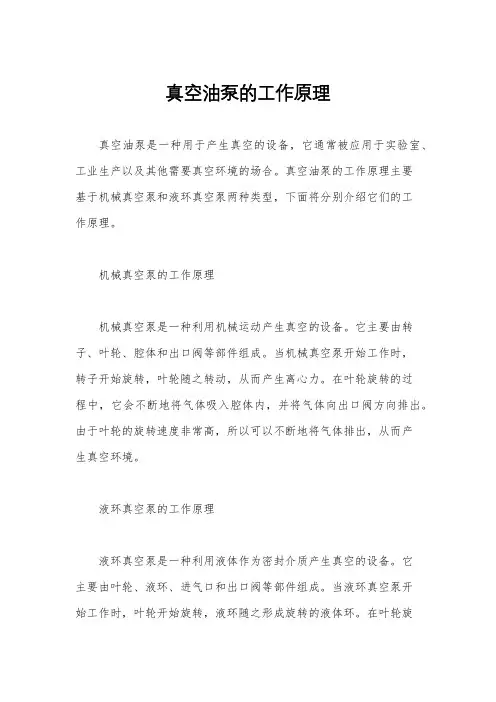

真空油泵的工作原理
真空油泵是一种用于产生真空的设备，它通常被应用于实验室、工业生产以及其他需要真空环境的场合。

真空油泵的工作原理主要
基于机械真空泵和液环真空泵两种类型，下面将分别介绍它们的工
作原理。

机械真空泵的工作原理
机械真空泵是一种利用机械运动产生真空的设备。

它主要由转子、叶轮、腔体和出口阀等部件组成。

当机械真空泵开始工作时，
转子开始旋转，叶轮随之转动，从而产生离心力。

在叶轮旋转的过
程中，它会不断地将气体吸入腔体内，并将气体向出口阀方向排出。

由于叶轮的旋转速度非常高，所以可以不断地将气体排出，从而产
生真空环境。

液环真空泵的工作原理
液环真空泵是一种利用液体作为密封介质产生真空的设备。

它
主要由叶轮、液环、进气口和出口阀等部件组成。

当液环真空泵开
始工作时，叶轮开始旋转，液环随之形成旋转的液体环。

在叶轮旋
转的过程中，它会不断地将气体吸入液环内，并将气体向出口阀方
向排出。

由于液环的旋转速度非常高，所以可以不断地将气体排出，从而产生真空环境。

总结
真空油泵是一种利用机械或液体作为驱动力产生真空的设备。

它主要通过不断地将气体吸入并排出来产生真空环境。

机械真空泵
利用转子和叶轮的旋转产生真空，而液环真空泵利用液体形成的旋
转环产生真空。

这两种真空油泵都能够有效地产生真空环境，广泛
应用于各种领域。

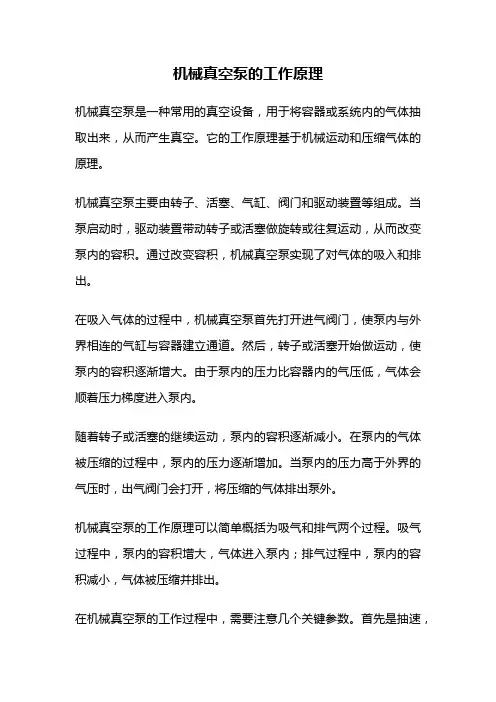

机械真空泵的工作原理机械真空泵是一种常用的真空设备，用于将容器或系统内的气体抽取出来，从而产生真空。

它的工作原理基于机械运动和压缩气体的原理。

机械真空泵主要由转子、活塞、气缸、阀门和驱动装置等组成。

当泵启动时，驱动装置带动转子或活塞做旋转或往复运动，从而改变泵内的容积。

通过改变容积，机械真空泵实现了对气体的吸入和排出。

在吸入气体的过程中，机械真空泵首先打开进气阀门，使泵内与外界相连的气缸与容器建立通道。

然后，转子或活塞开始做运动，使泵内的容积逐渐增大。

由于泵内的压力比容器内的气压低，气体会顺着压力梯度进入泵内。

随着转子或活塞的继续运动，泵内的容积逐渐减小。

在泵内的气体被压缩的过程中，泵内的压力逐渐增加。

当泵内的压力高于外界的气压时，出气阀门会打开，将压缩的气体排出泵外。

机械真空泵的工作原理可以简单概括为吸气和排气两个过程。

吸气过程中，泵内的容积增大，气体进入泵内；排气过程中，泵内的容积减小，气体被压缩并排出。

在机械真空泵的工作过程中，需要注意几个关键参数。

首先是抽速，即单位时间内泵能排出的气体体积。

抽速决定了泵的抽取效率，通常用升/秒或立方米/小时来表示。

其次是极限真空度，即泵能抽取到的最低压力。

极限真空度决定了泵的使用范围，一般用帕斯卡或毫巴来表示。

为了保证机械真空泵的正常工作，还需要注意一些操作细节。

首先是泵的密封性能，确保泵的密封件完好无损，并定期检查和更换。

其次是泵的冷却和润滑，保持泵的运转温度和润滑油的正常情况。

此外，还要注意对泵的清洁和维护，定期清理内部杂质和检查泵的各个部件。

机械真空泵是一种通过机械运动和压缩气体实现气体抽取的设备。

它的工作原理基于容积的改变和压力梯度的产生。

了解机械真空泵的工作原理，可以更好地使用和维护这一设备，确保其正常运行并实现所需的真空度。

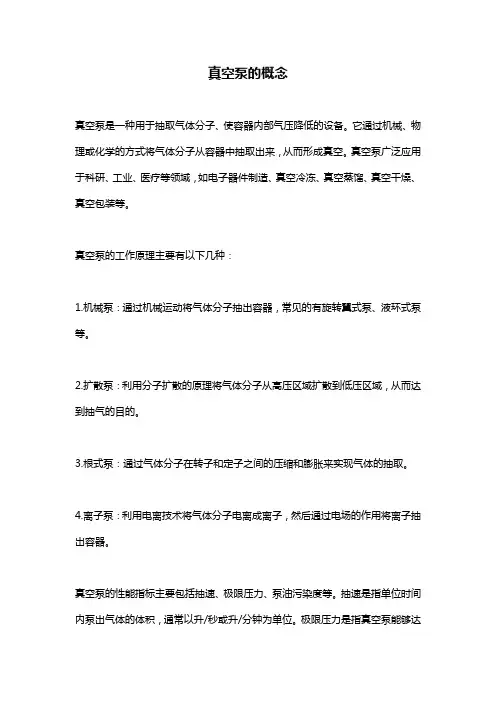

真空泵的概念
