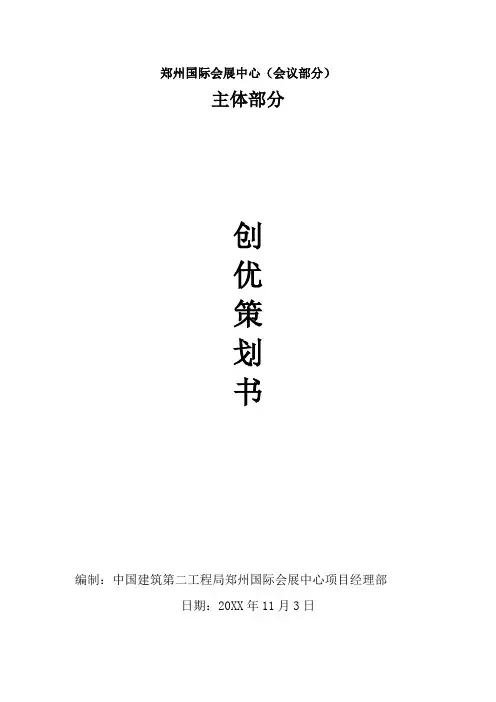

国际会展中心（会议部分）主体部分创优策划书编制：中国建筑第二工程局国际会展中心项目经理部日期：2003年11月3日1.编制依据本计划根据国际会展中心（会议部分）有关合同、施工图、规、规程、图集、标准，有关法规等，结合现阶段设计图纸到位情况进行编制。
1．1合同1．2施工图1．3主要规、规程、标准1．4主要图集1．5主要法规1．6其他2.工程概况2．1总体简介2．2建筑设计简介2．3结构设计简介2．4专业设计简介安装系统简介国际会展中心会议部分机电设备安装工程由强电系统、弱电智能建筑系统、通风空调、消防、给排水五大部分组成。
本工程安装部分系统设置功能比较超前，系统全面、功能完整，系统在设计方面理念新颖，技术先进，其主要材料设备均选用国际国一流产品，为建造精品工程提供了技术和物质上的保障。
给排水系统一、生活给水系统生活给水系统包括生活冷水给水系统和热水给水系统。
1．冷水给水系统生活冷水采用分区供水方式，地下室至三层生活冷水由市政管网直接供给，市政供水压力0.25Mpa；四至六层采用变频供水设备加压供水；为保证卫生洁具出水口冷热水之间的压力平衡，各层带冷热水混合龙头的卫生洁具冷水由设置于电梯机房屋面的冷水箱供给。
所有市政给水的进户管均应在室外设置水表井。
直接埋地的给水管采用球墨给水铸铁管，Ｔ型滑入式接口，刷冷底子油一道，石油热沥青两道防腐；室安装的生活冷水管采用钢塑复合管，管径小于或等于ＤＮ８０的管道为丝接，管径大于ＤＮ８０的管道为卡箍连接。
变频供水设备集中设置于展览中心的水泵房。
2．热水给水系统热水由设于地下一层的换热器经加压泵送至电梯机房屋面的热水箱，然后分配到各用水点。
热水管道采用铜管，专用接头连接或焊接。
3．开水系统在开水间设置电开水器供应开水。
二、排水系统排水系统采用污废合流制。
厨房污水经隔油池处理，锅炉房排水经排污降温池处理。
排水管及通气管采用柔性抗震排水铸铁管，Ｂ型接口。
明装部分安装后刷银粉，埋地部分外刷冷底子油一道，银粉两道防腐。
三、雨水系统本工程雨水排水采用压力流（虹吸）排水技术。
雨水管道采用亚光不锈钢管，焊接。
四、消防系统本工程消防给水设计系统较多，包括：消防栓系统、闭式自动喷水灭火系统、浴淋系统、水喷雾系统、固定消防水炮系统、气体消防系统。
室外消火栓用水量为３０Ｌ／Ｓ，室消火栓用水量为４０Ｌ／Ｓ，火灾延续时间为３小时，管材采用厚壁外壁热镀锌钢管丝接或卡箍连接；一层多功能厅和五层会议厅层高超过１２Ｍ，设置雨淋系统，灭火时最不利情况为同时开放４个雨淋阀，设计流量为９８Ｌ／Ｓ，火灾延续时间为１小时，管材采用厚壁外壁热镀锌钢管丝接或卡箍连接；地下室燃气锅炉房和柴油发电机房设置水喷雾系统，按同时保护三台锅炉计算，流量为５０Ｌ／Ｓ，火灾延续时间为０．５小时，管材采用厚壁外壁热镀锌钢管丝接或卡箍连接；中央大厅四周设置消防水炮，每门水炮流量为４０Ｌ／Ｓ，射程７０Ｍ，按同时开两门水炮计算，火灾延续时间为１小时，管材采用无逢焊接钢管焊接、卡箍或法兰连接；一层消防控制室、弱电控制室及二层的网络中心设置七氟丙烷气体灭火系统，采用组和分配系统，设计灭火浓度为８％，灭火喷放时间为８Ｓ；地下一层电气室设置固定式气溶胶自动灭火系统。
电气安装工程系统本工程电气安装工程包括：动力、照明、弱电、避雷及接地等系统。
所有线路均采用钢导管保护。
一、动力系统1、本工程消防用电设备、应急照明、疏散标志灯、走道照明、障碍标志灯、保安系统电源、消防控制室、网络中心、弱电控制室、弱电间、程控交换机房等设备用电、客梯电力、排污泵、多功能厅照明、六层大中型会议厅照明、扶梯电力、地下室照明为一级负荷供电，厨房动力、多功能厅，大中型会议厅空调设备为二级负荷，其他均为三级负荷。
电源从展览中心引来两路10kv独立电源，两路进线均采用电缆沿各自桥架引入，变电所设两台1600KVA 干式变压器，两台变压器分列运行低压母线段间设联络开关，为保证一级负荷中特别重要负荷的应急供电，另设一台800kw的自启动发电机组。
柴油发电机组配套提供电源自动切换柜，以保证在市电停电后15s启动并供电。
2、电力电缆均沿桥架或穿钢管敷设电缆桥架水平敷设时距地高度不低于2.5m，电缆桥架安装严格按照86D169《电缆桥架安装》进行施工。
封闭式母线水平敷设时距地高度不低于 2.5m，封闭式母线安装严格按照91D372《封闭式母线安装》进行施工。
金属线槽、电缆桥架、封闭式母线在穿越防火分区穿过防火墙及防火楼板时按规定要求作防火封堵。
本工程消防用电设备的配电线路均采用矿物绝缘电缆或耐火电缆在防火电缆桥架敷设，或采用耐火导线在金属线槽或穿焊接钢管敷设。
3、所有电气产品应符合国家有关标准，凡属于强制性认证的产品应取得国家认证标志。
二、照明本工程在多功能厅、国际会议厅、报告厅、中央大厅设智能照明系统，系统主机设在会议中心的弱电控制室，以上场所根据工艺要求按若干个场景分回路集中组织灯具的控制。
疏散诱导灯均不带电池，应急电源集中设置，应急电池的应急时间不小于90分钟。
照明支线采用ZRBV-2.5导线穿焊接钢管敷设。
三、弱电系统本工程弱电系统的设计包括消防自控系统、综合布线系统、自动控制系统、通讯及信号系统、安全防系统能够提供建筑物的消防监控、设备运行监控、安全监控和网络及视听信号。
消防自控系统：会议中心为一级保护对象，设置控制中心报警系统，在会议中心一层设消防控制中心，设一套CS11火灾自动报警系统和一套LA100消防水炮联动控制系统。
两套系统各自独立运行并联网，LA100消防水炮联动控制系统与水炮系统配套，实现高大空间的消防控制和保护。
CS11火灾自动报警系统与LA100消防水炮联动控制系统联网，以实现对该建筑物部的全部消防系统的管理和监控，火灾自动报警系统由消防电源作主电源外，另设直流备用电源，CRT显示器，消防通讯设备等的电源，另设UPS装置供电。
系统由自动报警、手动报警、消火栓泵联动控制、消防控制、消防、对讲、电梯回降控制等12个系统组成。
CS11控制回路总线采用NH-RVS-2*1.5导线，控制模块的24v电源支线采用NH-BV-2*2.5导线，桥架、电气竖井24v电源线采用NH-BV-2*6导线，线采用ZR-BV-2*1.5导线，消火栓按钮直接启泵线采用ZR-BV-4*1.5导线，去电梯排烟风机消防水泵的直接启动控制线路为BTTQ-7*1.5，消防控制室部的线路敷设在防静电地板下，线路在消防井沿阻燃桥架敷设，在吊顶沿金属线槽或穿钢管敷设，水平线路在无吊顶处穿焊接钢管暗敷在地板其保护层不应小于30mm，所有明敷的金属线槽或金属管均应涂防火涂料。
报警控制主机、广播通讯柜、联动控制柜等主要设备在消防控制室落地安装。
四、防雷接地本工程低压系统的接地型式采用TN-S系统，本工程防雷接地、保护接地、防静电接地、变压器中性点接地及弱电接地共用同一接地装置，工频接地电阻要求不大于1欧姆。
所有用电设备凡正常情况下不带电的外露可导电部分均应可靠接地。
暖通空调系统一、会议中心空调设计：会议中心通风设计；会议中心的防烟、排烟、防火设计；二、VRV系统：由室外机和室机组成，室外机放置在五层阳台，室机采用天花板卡式嵌入多向气流式机组，新风处理采用天花板嵌入风管连接型机组，新风经过处理后送入各个房间室机和室外机之间采用铜管连接。
三、空调系统：空调系统送、回风管包括风机盘管前后接管，新风均采用铝箔玻璃纤维板风管，厚度为25mm表面涂有防治纤维脱落并对人体无害的保护层，系统送风采用集中送风新风经过空调机组处理后由系统送出。
四、空调水系统：系统冷源由设在展览部分的冷冻站提供，集中供应到各系统的空调机组及风机盘管，冷冻水管径不大于50mm的采用焊接钢管，管径大于50mm的采用无缝钢管，冷凝水管采用塑料管，管道均采用难燃B1级发泡优质隔热材料，五、通风、排烟：有卫生间排风系统、机械送风系统、排风排烟系统组成，送风系统采用热镀锌钢板，咬口成型，法兰连接，排烟风管采用普通钢板焊接成型，法兰连接，排烟系统风管采用25mm厚的玻璃纤维板。
送风与新风电动电磁阀连锁，回风机与排风机电动电磁阀连锁，风机停阀关，风机开阀开。
通风空调风管穿过机房隔墙或楼板均设防火阀，火灾时温度到70度时，防火阀关闭，空调系统风机停止，着火区防排烟风机开始运行，当烟气温度达到280度时，装于排烟风机前的排烟防火阀关闭，风机停止运行。
所有空气处理机组（包括新风机组）送回风总管穿越空调机房均设防火阀与风机联动。
大型设备安装会议中心共有大型设备柴油发电机组 1 台(800KW),干式变压器 2 台(1600KVA),热水锅炉 3 台(1.97T/H),电梯29部(其中升降电梯15部,自动扶梯14部)，空调箱45台,低压配电柜29面。
电梯由供货单位专业队伍进行安装，，低压配电柜采用10号槽钢抬高安装。
设备基础埋件的定位应与设备基础图一致，设备与基础应尽量采用柔性接触处理，以减少运行时振动与噪声，大型设备的运输吊装通道应与结构结合预先考虑。
柴油发电机组、变压器、锅炉及空调箱的安装，编制《大型设备运输、吊装方案》进行指导实施。
2．5施工特点本工程设计独特新颖，受力体系复杂，采用中外合作设计，很多方面属于国首创，整体施工难度大。
特别是基础工程部分，基础承台标高不统一，施工工序多，混凝土整体浇筑施工难度大。
整个建筑物外观呈圆柱形，并大量采用钢骨柱，建筑物测量定位要求精度高，钢骨柱中H型钢、钢管定位要求技术含量高。
施工工期紧，质量要求高，本工程为东区的标志性建筑，主体结构要求一次验收合格率100%，达到省优质结构标准。
3.目标管理计划3．1质量目标本工程科技与创优目标为：创省科技示工程，争创全国科技示工程；总体质量目标为：国家优质工程“鲁班奖”。
创省级QC小组1个，总公司级QC小组1个；完成局级工法两篇。
3．2阶段质量目标策划原则：以目标管理为主线，以动态管理为措施，以过程精品为保证，以严格奖罚为手段。
完善质量保证体系，确保创优目标实现。
策划先行，方案落实，过程监控，阶段考核，持续改进3．3检验批验收质量目标3．4检验批允许偏差项目质量标准4.组织策划4．1创优组织机构根据创优目标，项目部组建有项目经理、项目常务经理、总工程师、生产经理组成的工程创优领导小组，项目各职能部门的人员在工程创优领导小组领导下，统一思想，多角度、多方位、集群体智慧，努力实现工程创优目标。
中建二局国际会展中心项目创优机构组织图3． 2创优职责4．3创优管理体系项目部对质量的管理实行全员管理，多级监控的总体管理模式，建立如下管理体系：创优领导小组创优实施小组施工操作人员（现场质量保证体系）创优领导小组 组长： 柴效增 副组长：金铎成员：利红 何光全 杜建峰 薛振碌 董亚兴 黄成云全文 王小波创优实施小组 组长：金铎副组长：利红 杜建峰 何光全成员：薛振碌 董亚兴 黄成云 全文 王小波（质量保证体系）建立监督检查机制：项目建立如下监督检查机制：4．4对分包单位质量控制在合同条款中明确创优目标，制定创优质量要求及相关奖罚约定。
