发电机假同期试验

#1、2发变组零起升压及假同期试验方案批准：xxx审核：xxx会签：xxx编制：xxx二○一四年五月#2发变组零起升压及假同期试验方案一、准备工作维修部电气分部配合湖南省电力试验研究院人员接好发电机升压过程中进行监测的录波仪器。

二、#2发变组零起升压步骤1、汽轮机转速稳定在1500 r/min，由维修人员进行以下步骤：1.1、将#2机A套励磁调节器切至“主运”方式，在#2机A套励磁系统主机板上将“运行/调试”按钮切至“调试”位置。

1.2、将#2机A套励磁调节器定值“其他”页中“刷新标志”更改为“0”。

1.3、将#2机A套励磁调节器定值“控制参数”页中“软起励使能”更改为“0”。

1.4、将#2机A套励磁调节器定值“给定限制”页中“空载最小电压”由5%更改为“10%”。

1.5、将#2机B套励磁调节器切至“主运”方式，重复上述1.1~1.4步，将B套励磁调节器定值修改为与A套一致。

1.6、将#2机A套励磁调节器切至“主运”方式。

1.7、将#2发电机过电压保护过压II段动作值修改为120V，动作延时修改为0秒。

1.8、退出#2发变组保护A、B柜“关主汽门”压板。

2、#2发电机转速恒定在3000 r/min，运行人员已按正常开机步骤将励磁系统设备恢复备用，核实#2发电机具备建压条件，检查励磁系统正常，无报警信号。

3、联系湖南省电力试验研究院专业人员做好相关准备，告知准备进行#2发变组零起升压试验。

4、就地合上#2发电机灭磁开关。

5、就地按“建压”按钮，起励建压至10%额定电压，检查励磁调节柜上的发电机二次电压表指示约10V，DCS操作员站上发电机电压显示约2200V。

检查发变组保护无动作信号。

6、建压至10%额定电压时，联系维修电气人员手动启动故障录波。

7、就地按“增磁”按钮对发电机进行升压，在发电机电压升至30%~70%额定电压之间时，适当加快“增磁”速度，观察发电机空载电流现象，并通知湖南省电力试验研究院专业人员对发电机电气量进行录波。

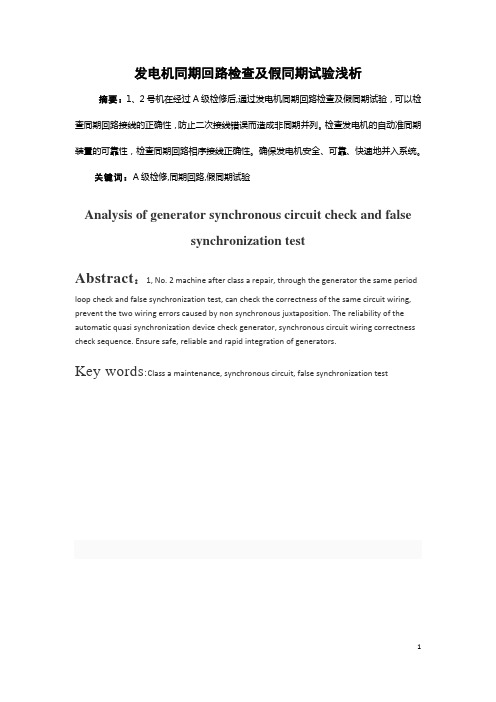

发电机同期回路检查及假同期试验浅析摘要：1、2号机在经过A级检修后,通过发电机同期回路检查及假同期试验，可以检查同期回路接线的正确性，防止二次接线错误而造成非同期并列。

检查发电机的自动准同期装置的可靠性，检查同期回路相序接线正确性。

确保发电机安全、可靠、快速地并入系统。

关键词：A级检修,同期回路,假同期试验Analysis of generator synchronous circuit check and falsesynchronization testAbstract：1, No. 2 machine after class a repair, through the generator the same period loop check and false synchronization test, can check the correctness of the same circuit wiring, prevent the two wiring errors caused by non synchronous juxtaposition. The reliability of the automatic quasi synchronization device check generator, synchronous circuit wiring correctness check sequence. Ensure safe, reliable and rapid integration of generators.Key words:Class a maintenance, synchronous circuit, false synchronization test1引言在我公司1、2号机A修期间进行了抽、穿转子以及二次回路的检查工作，同时对自动准同期装置进行了检查，需要对同期回路接线正确性进行检查，对同期装置动作特性进行调整试验，以保证同期系统调节快速有效，动作准确可靠。

№1发电机假同期试验及并网方案一、系统概述：澄县群生电力一期设计规模，为1×50MW汽轮机发电机组，以煤矸石作为燃料，由西安华能电力建筑设计有限公司设计，西北电建一公司安装。

西北电建一公司调试所调试。

发电机出口电压为10.5KV，发电机经主变与110KV系统连接，110KV母线为双母线。

发电机为双星型接线，主变压器采用Yn.d11接线。

6KV厂用电通过厂高变从对应发电机出口引出，其备用电源经高启变从110KV母线引出。

同期系统设手动同期和自动同期两种方式。

发变组保护采用微机型。

励磁系统为自并励方式，采用GES-3320型自动励磁调节装置。

澄县群生电力一号汽轮机组为东方电机厂生产，发电机－变压器组继电保护采用南京南自电网控制技术有限责任公司生产的微机型保护装置，同期装置为南京科明自动化设备有限公司生产的CM-320B型双微机自动准同期控制器。

二、设备型号1.发电机型号：QFQ-50-2-B 额定功率: 50MW额定定子电压：10.5KV 额定定子电流: 3440A额定功率因数：0.8 额定励磁电流：527A额定频率：50HZ 额定励磁电压：252V额定转速：3000r/min 定子接法：YY2.主变压器型号：SF9-63000/110 额定容量：63000KV A接线组别：Y n.d11 额定电压：114.95/10.5KV额定电流：316.4/3464.2A 冷却方式：ONAF/ONAN 制造厂家：沈阳华美电力有限责任公司三、编制依据与执行的标准1.《火力发电厂基本建设工程启动及竣工验收规程（1996年版）》。

2.《火电工程启动调试工作规定》。

3.《火电工程调整试运质量检验及评定标准》。

4.《电力建设施工及验收技术规范》。

5.《电气设备交接试验规程》。

6.《火电工程质量监督站质量监督检查典型大纲（试行）》。

7.国家和行业相关标准、规程、规范。

8.《二十五项反事故技术措施》。

9.制造厂图纸、安装和使用说明书、质保书和出厂证明书等。

发电机假同期试验假同期试验是用一种模拟的方法进行假的并列操作，试验时将发电机并网断路器的隔离开关断开，但将其辅助触点短接，此时，系统二次电压就通过这对辅助触点进入同期回路。

另外，待并发电机的电压也进入同期回路中。

这两个电压经过同期并列条件比较，若满足条件，则自动准同期装置发出合闸脉冲，将出口断路器合上，若同期回路的接线有误，其表计指示异常，无论怎样都无法捕捉到同期点，而不能将待并发电机出口开关合上。

（3）按字面理解楼主问的是假同期试验注意是“假”的同期试验2楼回答的是真同期假并列个人认为假同期应该是零起升压带空母线（提前申请电调腾空一条母线）此时投入同期装置校验同期回路此为假同期试验（4）3楼说的是在自动假同期试验前所进行的同期电压回路检查试验：中调许可后腾空一条母线（母联开关断开），合上母线侧隔离开关，使发电机带空母线零起升压至额定值，测量发电机和母线PT二次电压及相序，以检查同期装置两路同期输入电压回路接线正确无误。

恢复安措，断开主开关，拉开母线侧隔离开关。

2楼说的是接下来的试验，合母联开关对空母线充电，短接母线侧隔离开关辅助接点使系统侧二次电压引入同期回路，发电机加励磁，投入准同期装置，检查主开关合上。

根据录波情况及主开关实际合闸时间，调整同期装置的导前时间参数等等。

正常后就可进行真正的同期并网了。

3楼说的是在自动假同期试验前所进行的同期电压回路检查试验：中调许可后腾空一条母线（母联开关断开），合上母线侧隔离开关，使发电机带空母线零起升压至额定值，测量发电机和母线PT二次电压及相序，以检查同期装置两路同期输入电压回路接线正确无误。

恢复安措，断开主开关，拉开母线侧隔离开关。

2楼说的是接下来的试验，合母联开关对空母线充电，短接母线侧隔离开关辅助接点使系统侧二次电压引入同期回路，发电机加励磁，投入准同期装置，检查主开关合上。

根据录波情况及主开关实际合闸时间，调整同期装置的导前时间参数等等。

正常后就可进行真正的同期并网了。

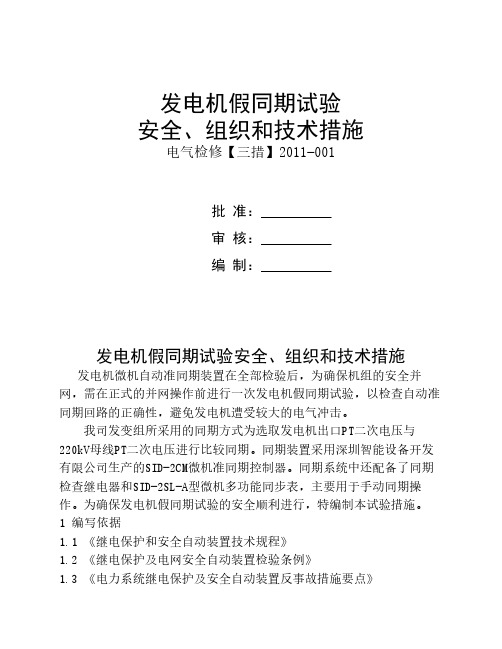

发电机假同期试验安全、组织和技术措施电气检修【三措】2011-001批 准：审 核：编 制：发电机假同期试验安全、组织和技术措施发电机微机自动准同期装置在全部检验后，为确保机组的安全并网，需在正式的并网操作前进行一次发电机假同期试验，以检查自动准同期回路的正确性，避免发电机遭受较大的电气冲击。

我司发变组所采用的同期方式为选取发电机出口PT二次电压与220kV母线PT二次电压进行比较同期。

同期装置采用深圳智能设备开发有限公司生产的SID-2CM微机准同期控制器。

同期系统中还配备了同期检查继电器和SID-2SL-A型微机多功能同步表，主要用于手动同期操作。

为确保发电机假同期试验的安全顺利进行，特编制本试验措施。

1 编写依据1.1 《继电保护和安全自动装置技术规程》1.2 《继电保护及电网安全自动装置检验条例》1.3 《电力系统继电保护及安全自动装置反事故措施要点》1.4 《防止电力生产重大事故的二十五项重大要求》1.5 《“防止电力生产重大事故的二十五项重大要求”继电保护实施细则》1.6 《广东省电力系统继电保护反事故措施2007版》1.7 设计原理图，厂家屏柜接线图，同期装置技术及使用说明书2 试验前应具备的条件2.1 发变组自动准同期装置已检验完毕并确定无缺陷，满足发电机安全并网要求；2.2 发变组同期系统的相关二次设备（如继电器、同步表等）均已校验完毕；2.3 发变组同期系统二次回路接线结束并核对完毕；2.4 发变组出口断路器本体检修试验工作已全部结束，控制回路接线已恢复完毕；2.5 发变组出口断路器的远方控制回路操作试验结束并正确；2.6 发变组自动准同期装置参数已按定值书设定，并检查正确；2.7 发变组处于冷备用状态，发变组保护正常投入。

3 试验步骤3.1 发电机组冲转至3000rpm，发电机运转正常。

3.2 确认发变组出口隔离开关在断开位置，送上发电机出口断路器控制电源，检查断路器压力应正常。

进行假同期实验时，应将发电机母线隔离开关断开，认为的将其辅助触点放在其合闸后的状态（辅助触点接通），这时，系统电压就通过这对辅助触点进入同期回路。

另外待并发电机的电压也进入同期回路中。

这两个电压进行同期并列条件的比较，若采用手动准同期并列方式，运行人员可通过对发电机电压频率的调整，待满足同期并列的条件时，手动将待并列发电机出口断路器合上，完成假同期并列操作；若采用自动准同期并列方式，则自动准同期装置就会自动对发电机进行调速、调压，待满足同期并列条件后，自动发出合闸脉冲，将其出口断路器合上。

显然，若同期回路的接线有错误，其表计将指示异常，无论手动准同期或是自动准同期，都无法捕捉到同期点，而不能将待并发电机出口断路器合上。

因此，假同期实验是检查并列点同期回路接线是否正确的有效方法，新设备或新线路的并列点试运行时，均应进行假同期实验。

根据录波情况及主开关实际合闸时间，调整同期装置的导前时间参数等。

正常后就可进行真正的同期并网了。

而投同期闭锁开关则是开关的强合，一般用在开关一侧带电而另一侧不带电的情况。

在做假同期实验时有2个必须条件：一个是发电机隔离刀闸拉开，但其辅助接点要短。

另一个是将发电机并网带初试负荷的回路拆除，防止汽机超速。

1、发电机并网前假同期试验无法确认同期电压回路是否正确。

例如系统侧取a 相相电压、待并侧应取a相相电压作为同期电压，然而由于某种原因，待并侧接入的是b相相电压。

因为是准同期并网两侧电压频率并不相同（一般待并侧稍高于系统侧）在某一时刻待并侧的b相电压与系统侧的a相电压会有同相位的情况，这时同期装置依然会判定同期条件满足而发出合闸命令。

2、发电机并网前假同期试验的真正目的：在于检查同期装置是否可靠动作，并网开关控制回路是否完好，并网开关的合闸反馈时间。

3、发电机并网前假同期试验时需注意的问题：断开并网断路器至汽机调速系统的并网信号，防止汽机切换为功率控制。

断开并网开关间隔的隔离刀闸，停电并挂牌。

172电力技术1　设备概述 某电厂1000MW 发电机为东方电机厂生产的三相同步发电机，型号：QFSN-1000-2-27。

该电厂机组500kV 电气接线方式采用3/2接线，共2串，各自以发电机-变压器—线路组单元接线形式，发电机出口未设置出口开关，电气主接线图如下：1000MW 发电机假同期试验分析及预防对策乐先涛（广东粤电靖海发电有限公司,广东 惠来 515223）摘　要：针对某电厂1000MW 发电机假同期试验过程现象、原因进行分析，通过查找和分析，并提出了相应对策，对确保1000MW 机组安全、经济运行具有指导意义。

关键词：发电机；假同期；异常；对策DOI:10.16640/ki.37-1222/t.2017.10.151 （1）在5023开关假同期试验中，同期合闸5023开关时，同期装置最初出现了同频现象。

此时同步表无法捕捉同期点，随后待同频消失，开关同期合闸成功。

从CRT 数据来看，此次假同期试验并网时的转速在3003-3004r/min 之间。

（2）进行5022开关假同期试验时，“选择并列点1”被禁操，且发现DEH 画面“同期请求”信号处于常亮状态，DCS 画面以及就地对同期装置复位均无效。

后经分析得知，在完成5023开关假同期试验后，“已选择并列点2”指示仍存在，由于逻辑闭锁同时存在选择两个并列点，此时“选择并列点1”被禁操，随后退出“选择并列点2”，“选择并列点1”禁操解除。

“同期请求”信号处于常亮状态，这是由于热工维护人员短接了并网信号至DEH 接点，DEH 无法接受并网信号，“同期请求”信号便无法自动复位，但此信号不影响后续并网操作。

4　预防对策 （1）试验前应在DCS 画面与就地现场分别检查确认#4主变高压侧刀闸50236在分闸位。

确认#4主变高压侧5022、5023断路器及其两侧隔离开关、接地刀闸均在分闸位，检查各气室压力正常。

将#4主变高压侧5022、5023断路器两侧隔离开关动力电源断开，防止试验过程中误合。

#4发电机假同期试验方案编制：会签：审核：审定：批准：浙江浙能兰溪发电有限责任公司二00八年十一月目录1．试验目的2．试验要求及准备工作5．试验安全注意事项及安全措施6．试验内容及步骤附录1：危险源分析附录2：试验接线图1．试验目的由于2008年10月4日#4机调停后开机过程中发现#4机同期装置故障，现已修复，并对装置进行试验，定值正确，功能完善，由于该装置内有部分卡件更换，且程序经过升级，为得出比较合理且符合运行习惯的同期装置的调频系数和调压系数，并进一步验证同期装置及其回路的正确性，要求在#4机并网前做假同期试验。

2．试验要求及准备工作2.1 由仪控人员强制DEH中的#4发电机并网信号。

2.2 将发电机辅助继电器屏上的发电机机端压变电压和主变低压侧压变电压引接到录波仪，并用同期装置备用合闸命令接点启动录波。

2.3 将送ECS的发电机闸刀接点合位短接，分位解开（发电机开关端子箱内短接X32：11、12，解开X32：5、6）。

2.4发电机开关、闸刀故障信号已解除（发电机开关端子箱内解开X10：17、18、19、20）。

2.5将#4发电机闸刀分位并改为非自动。

2.6确认#4发电机开关分位并改为非自动。

2.7 #4主变已恢复受电，运行正常运行方式。

2.8汽机转速已稳定在3000转。

2.9投入#4发变组保护屏上所有保护。

2.10 本启动试验方案已经由各相关部门会审并经主管领导批准，所有参加试验的试验人员、监护和巡视人员在试验开始前均经过技术交底并熟悉本方案。

3．试验安全注意事项及安全措施3.1 无关人员严禁进入试验区域。

3.2试验中要特别注意PT二次回路不得短路。

3.3 在带电设备上做试验时，要保证足够的安全距离，严防感应电伤人。

3.4试验期间就地一次设备应配置巡视人员，其职责是发现异常情况及时报告，试验人员接到异常报告后立即停止试验，待查明原因继续进行试验。

3.5在发电机、电子室、发电机开关、PT端子箱等区域的消防装置应按要求投入。

机组手动假同期实验方案一、试验目的通过机组手动假同期实验，证明同期回路接线正确性和工作的可靠性。

二、试验前应当具备的条件1、机组可正常投运；2、监控系统工作正常。

三、试验前准备1、检查机组LCU工作是否正常；2、检查手动/自动同期把手位置是否正确。

3、检查同期点选择是否正确。

四、试验内容和步骤：1、在机组LCU程序中强制主变高压侧隔刀为合闸位置；2、运行人员上位机发开机5步令，将机组开至空载状态；3、将机组同期点切至主变高压侧断路器；4、将手/自动同期把手切至手动位置；5、观察同期表，指针转速均匀、接近同期点、向同期点靠近时才能发合闸脉冲（扭动“合闸”切换把手至合闸位置）。

五、试验中注意事项：5.1 在实验过程中，确保试验按照方案逐项实施；5.3 试验结束后必须恢复强制点；六、安全措施6.1 试验过程中，主变高压侧隔刀在分闸位置；七、试验相关表格：试验名称手动假同期作业报告编号：试验时间上游水位下游水位操作人员试验步骤完成情况备注1、强制机组LCU程序，将主变隔刀强制为“合闸”；2、检查同期点选择为主变高压侧断路器；3、将手动/自动同期把手切至手动位置；4、检查组合式同期表工作是否正常。

5、确定组开机流程“开机第五步”流程已执行成功，机组励磁已投入，机端电压正常。

6、观察同期表左侧的指针指出系统和机组的频率差的大小。

向“＋”偏转，表示系统频率大于机组频率，反之表示系统频率低于机组频率，偏差越大，指针偏离中间位置越大。

7、观察同期表中间为同期检查结果指示。

当同期表指针顺时针方向旋转时，表示待并发电机频率比系统高，应减低待并发电机转速；当同期表指针逆时针方向旋转时，表示待并发电机转速太低，应加快待并发电机的转速。

指针偏离同期点指示出相位的差值大小。

同时，指针的转速反映相位差值变化的快慢。

8、用万用表测量同步检查继电器接线端子2和端子8电压。

9、指针转速均匀、接近同期点、向同期点靠近时才能发合闸脉冲（扭动“合闸”切换把手至合闸位置）。
