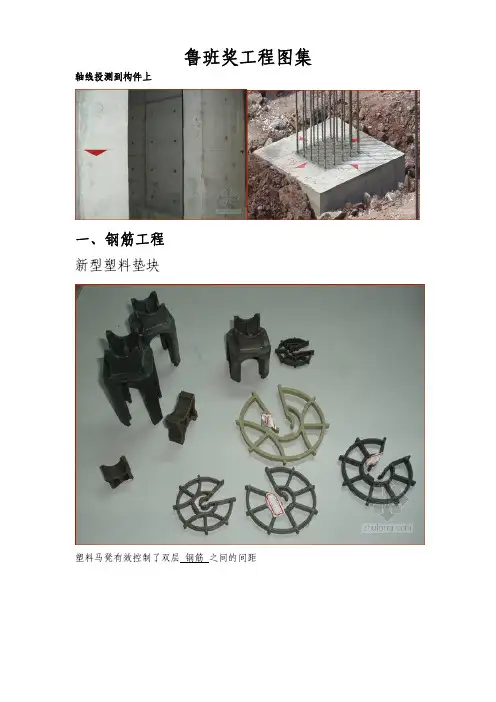

鲁班奖工程图集 轴线投测到构件上一、钢筋工程新型塑料垫块塑料马凳有效控制了双层 钢筋 之间的间距塑料马凳有效控制了双层 钢筋 之间的间距对浇筑混凝土过程中容易受踩踏的部位采用改进过的长铁板凳控制双层 钢筋 间距，效果良好。

竖向钢筋采用卡具式塑料垫块定位竖向钢筋采用卡具式塑料垫块定位1板底采用塑料垫块控制保护层。

二、模板工程采用木模施工工艺。

模板进场后，首先对模板涂刷清机油，放置一周后使用。

使用前再涂刷非油性脱模剂，能有效保护模板，提高脱模性能，确保混凝土观感质量。

配模时梁柱节点、梁梁节点作为工序控制的重点，对确保混凝土成型后的观感质量非常重要。

楼面模板铺设方法吊模位置采用同强度、等厚度的混凝土垫块控制，确保吊模不下沉。

柱墙模板采用高强螺杆进行加固，确保柱墙断面准确。

外墙上下层接缝处预留模板加固连接件，使其接缝严密。

内置连接螺杆外侧固定方式可拆卸连接螺杆上层柱模根部加固示意使用外墙连接件 拆模后的接缝效果预埋锥体连接件 拔除后的效果梁柱断面采用“步步紧”进行加固，大大降低了劳动强度，有效控制阳角漏浆的质量通病。

步步紧”混凝土外观质量质量责任标识箍筋沉降观测点标高控制线 轴线控制线标高控制线施工强调样板带路，抹灰面层各面层均有清晰明确的样板墙。

梁柱节点尺寸准确，线角平直，混凝土接缝平整密实，无掉角、掉皮、漏浆、夹渣现象梁柱接头模板拆模后效果混凝士后浇带拉丝杆螺栓孔拉丝杆螺栓孔的堵塞，施工单位通过专用模具操作，达到了表面平整、大小圆度一致。

钢结构安装钢结构的倒角打磨、焊接门洞、构造柱细部填充墙后塞口——采用加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS防水卷材施工钢筋加工：I级钢筋末端需做180°弯钩，弯曲直径D取钢筋直径d的5倍，平直部分长度取钢筋直径d的5倍；箍筋弯钩135°、平直部分长度取10 d。

最全最新标准化工地，80张现场图
办公区全景
旗台
超英精神展板
大气整洁的现场
二级配电箱防护棚
自制可移动式吸烟点并配置灭火器
基坑临边防护
楼梯组装式防护栏杆
塔吊防攀爬
现场设置太阳能路灯
自制环保花篮自制环保花篮
实体样板展示区
铝模施工样板
铝模支撑体系样板
铝模成形质量（实体质量）
水井施工(机电)
楼板厚度控制器
泵管成品支架
成品钢筋马道
排砖图
过梁
企口
构造柱
铝模深化-下挂板深化
铝模深化-全现浇外墙深化
铝模深化-卫生间反坎深化。

建筑工程主体结构相关知识：第一:在砖混结构中,主体结构是基础\梁\圈梁\柱\构造柱\墙\楼梯\板\屋面板叫主体结构,我们施工时一般叫主体封顶.第二:在框架结构\剪力墙结构\框剪结构或框支结构工程中,主体结构是基础\梁\板\柱\砼墙\楼梯工程,对于后砌的填充墙,也叫主体部分,但不是一般说的主体封顶了.主体结构是也是建筑的主要承重及传力体：包括梁，柱，剪力墙及楼面板。

屋面梁及屋面板。

基础、梁、柱、板、承重墙、楼梯间、屋面、墙体都属于主体工程。

主体是建筑的骨骼。

室内上下水、电、煤气、暖通、通讯、闭路、宽带等各种管道、线路安装工程、楼地面工程、墙体抹灰喷涂贴砖、门窗安装、防水工程、屋面瓦铺设、立面及屋面造型安装等等都不属于主体结构工程，它属于一次装修也即基本装修。

看完之后大家是否有所收获，希望大家分享一下~--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------1、门窗洞口预制砼块便于安装门窗框--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------2、变形缝采用整体支模方式，砼成型效果好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------3、柱砼C60、梁砼C30，节点处浇筑砼先柱后梁，工艺正确--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------4、屋顶女儿墙较高时，将施工缝留在高于屋面板的位置，有利于防渗漏--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------5、浇筑砼前将施工缝凿毛--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------6、砌筑皮数杆标志--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------7、砌筑质量好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------8、套管成品保护到位--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------9、女儿墙防水收头凹槽规整--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------10、预制过梁质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------11、将风道卸载钢筋置于砼导墙上，有利于防渗漏--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------12、安装质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------13、在可能固定厨具、家具的高度范围内砌筑实心砖--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------14、斜屋面砼质量好（工艺要点：砼塌落度不超过180mm；采用塔吊吊运砼而非泵送；多次收面成型）--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------15、混凝土成型质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------16、出屋面套管封堵到位--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------17、斜屋面相交处砼导墙一次性浇筑效果好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------18、出屋面烟风道一次性浇筑效果好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------19、边梁斜撑杆扫地杆、水平拉杆设置规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------20、砌体质量较好，灰缝饱满、补砌规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------21、墙模下部防漏浆措施到位--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------22、设置PVC管道收集润管砂浆和洗管废水--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------23、下沉卫生间吊模质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------24、总包拆模后及时打磨混凝土墙面--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------25、屋面板檐口吊模质量好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------26、带PVC套管的砼预制块，有利于砌体外墙防渗漏--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------27、施工通道搭设规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------28、电管成品保护较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------29、降板吊模效果较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------30、立杆间距合理、扫地杆整体性较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------31、混凝土成型质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------32、砼成型质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------33、卫生间降板区侧撑设置规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------34、出楼板电管成品保护措施--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------35、楼板水平孔洞防护到位--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------36、楼层临边防护措施牢固--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------37、成都公司推行统一的《砼成型质量检查表》--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------38、梁、柱砼结构构件成型质量较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------39、砼墙体及时打磨--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------40、工作层砼浇筑通道设置较规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------41、边梁对拉螺杆侧撑体系设置规范，效果较好--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------42、墙模支撑体系设置规范--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------……鲁班奖资料推荐：1、鲁班奖工程精品创优策划及细部优秀做法集锦(鲁班奖评委编制，图文并茂)--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------2、[江苏]服务大楼创鲁班奖策划书(土建、安装、装饰)--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------3、鲁班奖工程施工质量创优策划、实施、复查实用性手册（500余页，附图丰富）--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------4、[河南]国家大学科技园高层综合楼工程创优策划书（创鲁班奖，405页）--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------5、[陕西]框架结构科教楼工程质量创优规划（鲁班奖）--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------6、[江苏]商业大厦幕墙工程施工组织设计(鲁班奖、180页)7、[深圳]证券交易办公楼工程创优计划及保证措施（创鲁班奖）8、[广东]大剧院工程新技术应用推广验收资料（创鲁班奖）9、建筑施工质量创精品工程管理措施及鲁班奖工程细部优秀做法（附图丰富）--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------10、[江苏]创鲁班奖商业大厦施工质量汇报(附图丰富)获取方式：1、我有筑龙币→OK，你可以直接下载了！2、我没有筑龙币→不要着急，亲，你可以用你在工作过程中积累的施工资料联系小编换取哦！（可交换资料：施工组织设计、施工方案、施工技术交底、施工工艺、施工工法、创优汇报、创优策划、项目管理手册、项目策划书、安全文明施工、标准化管理、监理细则、监理旁站、工程总结、个人总结、岗位培训、技能培训、QC成果、一级建造师、二级建造师、总承包管理、房地产、造价……）联系方式：QQ:1921707046 办公QQ：2355303337邮箱：huyapei@或者1921707046@--------------------------精品文档，可以编辑修改，等待你的下载，管理，教育文档----------------------。

建筑工程主体结构相关知识：第一:在砖混结构中,主体结构是基础\梁\圈梁\柱\构造柱\墙\楼梯\板\屋面板叫主体结构,我们施工时一般叫主体封顶.第二:在框架结构\剪力墙结构\框剪结构或框支结构工程中,主体结构是基础\梁\板\柱\砼墙\楼梯工程,对于后砌的填充墙,也叫主体部分,但不是一般说的主体封顶了.主体结构是也是建筑的主要承重及传力体：包括梁，柱，剪力墙及楼面板。

屋面梁及屋面板。

基础、梁、柱、板、承重墙、楼梯间、屋面、墙体都属于主体工程。

主体是建筑的骨骼。

室内上下水、电、煤气、暖通、通讯、闭路、宽带等各种管道、线路安装工程、楼地面工程、墙体抹灰喷涂贴砖、门窗安装、防水工程、屋面瓦铺设、立面及屋面造型安装等等都不属于主体结构工程，它属于一次装修也即基本装修。

看完之后大家是否有所收获，希望大家分享一下~1、门窗洞口预制砼块便于安装门窗框2、变形缝采用整体支模方式，砼成型效果好3、柱砼C60、梁砼C30，节点处浇筑砼先柱后梁，工艺正确4、屋顶女儿墙较高时，将施工缝留在高于屋面板的位置，有利于防渗漏5、浇筑砼前将施工缝凿毛6、砌筑皮数杆标志7、砌筑质量好8、套管成品保护到位9、女儿墙防水收头凹槽规整10、预制过梁质量较好11、将风道卸载钢筋置于砼导墙上，有利于防渗漏12、安装质量较好13、在可能固定厨具、家具的高度范围内砌筑实心砖14、斜屋面砼质量好（工艺要点：砼塌落度不超过180mm；采用塔吊吊运砼而非泵送；多次收面成型）15、混凝土成型质量较好16、出屋面套管封堵到位17、斜屋面相交处砼导墙一次性浇筑效果好18、出屋面烟风道一次性浇筑效果好19、边梁斜撑杆扫地杆、水平拉杆设置规范20、砌体质量较好，灰缝饱满、补砌规范21、墙模下部防漏浆措施到位22、设置PVC管道收集润管砂浆和洗管废水23、下沉卫生间吊模质量较好24、总包拆模后及时打磨混凝土墙面25、屋面板檐口吊模质量好26、带PVC套管的砼预制块，有利于砌体外墙防渗漏27、施工通道搭设规范28、电管成品保护较好29、降板吊模效果较好30、立杆间距合理、扫地杆整体性较好31、混凝土成型质量较好32、砼成型质量较好33、卫生间降板区侧撑设置规范34、出楼板电管成品保护措施35、楼板水平孔洞防护到位36、楼层临边防护措施牢固37、成都公司推行统一的《砼成型质量检查表》38、梁、柱砼结构构件成型质量较好39、砼墙体及时打磨40、工作层砼浇筑通道设置较规范41、边梁对拉螺杆侧撑体系设置规范，效果较好42、墙模支撑体系设置规范……鲁班奖资料推荐：1、鲁班奖工程精品创优策划及细部优秀做法集锦(鲁班奖评委编制，图文并茂)2、[江苏]服务大楼创鲁班奖策划书(土建、安装、装饰)3、鲁班奖工程施工质量创优策划、实施、复查实用性手册（500余页，附图丰富）4、[河南]国家大学科技园高层综合楼工程创优策划书（创鲁班奖，405页）5、[陕西]框架结构科教楼工程质量创优规划（鲁班奖）6、[江苏]商业大厦幕墙工程施工组织设计(鲁班奖、180页)7、[深圳]证券交易办公楼工程创优计划及保证措施（创鲁班奖）8、[广东]大剧院工程新技术应用推广验收资料（创鲁班奖）9、建筑施工质量创精品工程管理措施及鲁班奖工程细部优秀做法（附图丰富）10、[江苏]创鲁班奖商业大厦施工质量汇报(附图丰富)获取方式：1、我有筑龙币→OK，你可以直接下载了！2、我没有筑龙币→不要着急，亲，你可以用你在工作过程中积累的施工资料联系小编换取哦！（可交换资料：施工组织设计、施工方案、施工技术交底、施工工艺、施工工法、创优汇报、创优策划、项目管理手册、项目策划书、安全文明施工、标准化管理、监理细则、监理旁站、工程总结、个人总结、岗位培训、技能培训、QC成果、一级建造师、二级建造师、总承包管理、房地产、造价……）联系方式：QQ:1921707046 办公QQ：2355303337邮箱：huyapei@或者1921707046@。

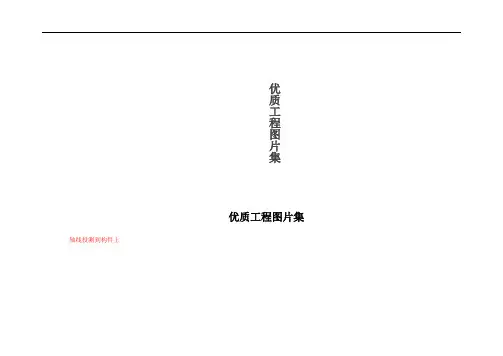

优质工程图片集优质工程图片集轴线投测到构件上填充墙后塞口——采纳加膨胀剂的细石混凝土填塞预埋件、预埋导管混凝土地面清灰机剪力墙梯子钢筋运用柱工具钢筋运用剪力墙工具钢筋运用支撑搭设窗洞支撑柱模支撑构造柱模板混凝土墙体中的预留导管、线盒预埋电线管切割墙体后抹灰补平底板钢筋马凳支设底板SBS 防水卷材施工钢筋加工：I 级钢筋末端需做180°弯钩，弯曲直径D 取钢筋直径d 的5倍，平直部分长度取钢筋直径d 的5倍；箍筋弯钩135°、平直部分长度取10 d 。

钢筋定位钢筋端头应切齐、磨去飞边毛刺，端头刷防锈漆。

加工成型钢筋按部件绑扎，标识清晰。

n 直螺纹加工钢筋用无齿锯切割下料，确保加工尺寸准确。

水平定位梯梁筋定位框柱筋定位框楼板钢筋马凳加工尺寸准确框架柱采纳18mm 厚的多层板和50×100的木方作次背楞，用槽钢做主背楞，双向锁紧。

经对现场已施工完毕的445个框架柱实测实量，几何尺寸、垂直度偏差均在3mm之内，无跑模、胀模现象，线角顺直清晰无漏浆、夹渣现象框架柱模板现场支设框架柱模板支设梁柱接头模板：采纳18mm厚的多层板定型加工制作，严格操纵加工尺寸梁柱接头模板支设楼板模板：模板支撑体系通过严格验算，并履行审批手续，确保支撑体系的刚度、强度及稳固性。

严格操纵模板起拱高度，跨度大于或等于4m的梁板按2/1000起拱。

跨度8.4m楼板按1.5cm 起拱。

铺龙骨支设完毕预留洞口模板：直径14废弃外墙对拉螺栓与钢板加工而成，解决了浇筑混凝土时模板上浮，容易偏位，固定不牢的咨询题。

取得了较好的施工成效。

楼板预留洞模板施工缝处理：墙、柱水平施工缝在墙、柱边线内再弹一道切割线，用无齿锯切割，切割深度3cm。

柱、墙上顶水平施工缝按标高线往上5mm 再弹一道切割线，进行切割。

框架柱根部处理楼板混凝土浇筑：混凝土初凝前用2m刮杠沿四周墙的墙根处向中间刮平，再用压光机压实。

终凝前用木摸子搓平，再用铁摸子压实2-3遍，表面塑料条帚扫毛屋面变形缝细部处理专用屋面排烟囱、卫生间排气囱1避雷带平面煨弯铝合金窗细部泄水孔滴水线砌平体中预埋线盒：线管在砌体空泛中穿过，线盒固定牢固，同时留设考虑了与以后抹灰层相预埋箱盒采纳短配加套法金属桥架外壳接地管道穿楼板防水处理。

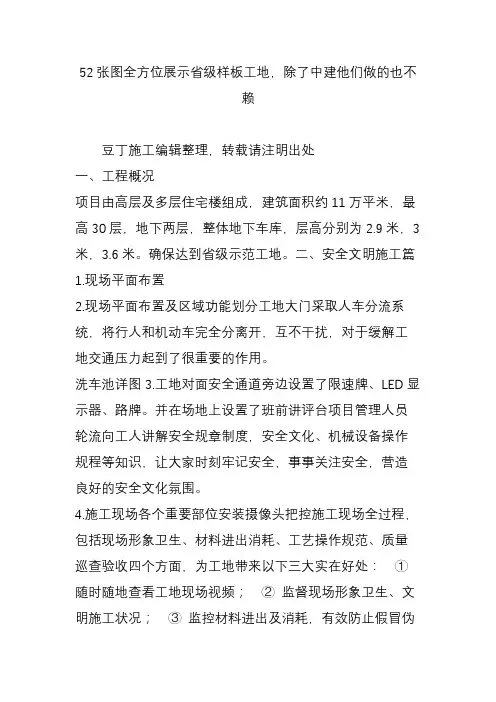

52张图全方位展示省级样板工地，除了中建他们做的也不赖豆丁施工编辑整理，转载请注明出处一、工程概况项目由高层及多层住宅楼组成，建筑面积约11万平米，最高30层，地下两层，整体地下车库，层高分别为2.9米，3米，3.6米。

确保达到省级示范工地。

二、安全文明施工篇1.现场平面布置2.现场平面布置及区域功能划分工地大门采取人车分流系统，将行人和机动车完全分离开，互不干扰，对于缓解工地交通压力起到了很重要的作用。

洗车池详图3.工地对面安全通道旁边设置了限速牌、LED显示器、路牌。

并在场地上设置了班前讲评台项目管理人员轮流向工人讲解安全规章制度，安全文化、机械设备操作规程等知识，让大家时刻牢记安全，事事关注安全，营造良好的安全文化氛围。

4.施工现场各个重要部位安装摄像头把控施工现场全过程，包括现场形象卫生、材料进出消耗、工艺操作规范、质量巡查验收四个方面，为工地带来以下三大实在好处：① 随时随地查看工地现场视频；② 监督现场形象卫生、文明施工状况；③ 监控材料进出及消耗，有效防止假冒伪劣材料进入现场。

5.施工现场采用钢结构安全通道同样实施人车分流钢结构安全通道具有以下几点优点：（1）.施工快捷。

（2）.安全性能好。

（3）.抗震和防暴风雨、特性强。

（4）.可以循环利用。

6.工地大门旁边设立消防器材演示台提高员工消防意思。

7.安全通道宣传标语。

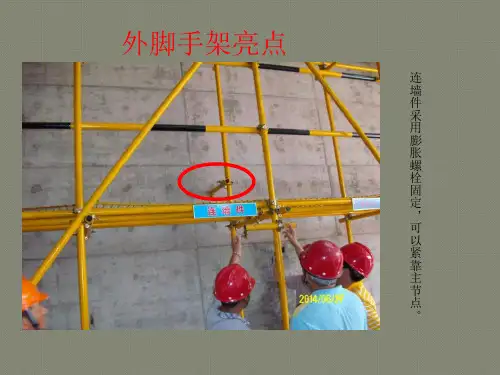

8.生活区职工宿舍职工厕所职工食堂职工食堂职工食堂9.材料堆积场地10.施工场地安全防护及外架搭设楼层内空洞部位安全防护楼层内设有休息区楼层内设有移动厕所，保证现场文明施工及节省工期。

上班前的安全教育消防安全演习场地清理及防尘三.分部分项工程质量方面的内容（一）材料控制1、建筑材料、构件、料具应按总平面布局进行码放；2、材料应码放整齐，并应标明名称、规格等；3、施工现场材料码放应采取防火、防锈蚀、防雨等措施；4、建筑物内施工垃圾的清运，应采用器具或管道运输，严禁随意抛掷；5、易燃易爆物品应分类储藏在专用库房内，并应制定防火措施。

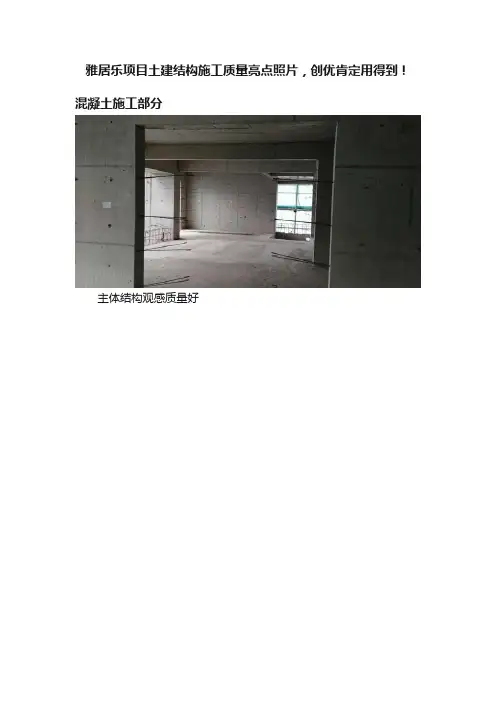

雅居乐项目土建结构施工质量亮点照片，创优肯定用得到！混凝土施工部分
主体结构观感质量好
墙净高5.2米，垂直度平整度好
墙体横平竖直，线条顺直，感官质量好
结构梁与门洞过梁一次性浇筑成型砌体结构施工部分
砌体砌筑观感质量好
砌筑施工标准化
砌体灰缝观感好搭砌合理
强弱电箱采用砌体预留洞口减少后期打凿破坏及清理
砌体横平竖直，阴阳角方正，墙面开槽孔洞方正
砌体门垛处合理搭砌混凝土块
加气块砌体统一集中切割整齐且垃圾少
窗台砌筑预埋混凝土块，直接浇筑混凝土以防止留槎位补不密实，更好的防渗水
连墙杆洞混凝土补浇相对密实
长期蓄水养护试水地基与基础施工部分
施工单位底板垫层施工规范
施工单位基础施工流水有序模板施工部分
二次反坎模板定位加固较好
承台砖模砌筑观感较好
钢筋工程施工部分
板面筋采用标准化马凳条架立稳固
钢筋观感好
放线孔洞预留钢筋防开裂
梁柱节点部分柱箍筋位置准确安装牢固
承台板钢筋安装规范
底板钢筋安装规范
二次结构施工部分
二次结构过梁施工相对规范抹灰施工部分
阳角护角施工相对规范
喷浆到位且水电线盒二次结构验收前接出
车库双飞粉观感质量普遍较好
抹灰前喷浆均匀、灰饼到位、电箱盒保护到位
各施工单位室内抹灰观感质量工完场清较好
楼面成品保护措施较好
甩浆质量较好
抹灰观感质量较好工完场清稍差
抹灰观感质量较好
线盒按要求使用挤塑聚苯板。
