机电安装工程优质工程图片与不规范的施工图片对比资料

54张图汇总施工现场常见质量问题！质量检查重点第一部分：钢筋绑扎质量问题
混凝土垫块数量不足
基础梁施工完成后发现柱筋偏位
柱筋偏位
柱筋偏位
柱筋偏位达180mm
柱筋偏位达100mm
柱筋偏位
柱筋偏位
板筋凌乱
受力主筋未绑扎到位
线管不要大量水平穿过剪力墙
模板内矿泉水瓶未清理
钢筋垫块未放到位，混凝土表面有钢筋锈蚀痕迹
柱筋偏位
第二部分：模板安装质量问题
梁柱交接处模板阴角无木方
对拉方式不对
模板拼缝过大
墙柱模板未钉压脚板
外墙柱模板未与已浇灌混凝土重叠
钢管立杆未垫木方
木工加工未做到工厂化，楼面是到处是垃圾
外墙支模未按方案实行拉顶结合
模板内杂物未清理
砼面不平，墙柱模板未立在混凝土面上
卫生间沉箱用铁线支模，存在渗漏风险
锯沫、废板随处可见
后浇带模板私自拆除
用钢管扣件代替顶托
钢管采用扣件接长
钢管立柱下垫木方偏位
钢管立柱下木方未垫到位
第三部分：混凝土浇灌质量问题
B6栋柱漏振
柱严重漏振
混凝土浇灌不到位，直接用砂浆修补
柱漏振
柱漏振
柱严重漏振
墙柱混凝土漏浆、漏振
反梁混凝土崩角
水电压槽混凝土破损
卫生间梁根部混凝土烂根
B6栋3层柱漏振
B6栋混凝土缺陷私自修补
外墙柱错台达30mm
外墙柱混凝土错台
墙柱根部混凝土漏浆
墙柱阴角混凝土漏浆
混凝土漏振
墙柱根部混凝土烂根
工人私自修补混凝土缺陷
板面混凝土未二次收光，多处出现裂缝
板面标高控制不到位
反梁根部漏浆
混凝土表面摆坎。

中建五局机电安装创优照片合集（原图带解说文字）1.桥架安装平直美观，跨接规范2.管道安装牢固，标识规范，流向正确。

3.高低压配电柜安装稳固，排列整齐14.机电安装采用BIM技术，空间布局合理，管道立体分层5.防雷接地测试点6.防雷接地跨接有效7.风管接口平直、连接严密，软接头做工精细美观，固定牢靠8.高低压配电柜安装稳固，排列整齐9..工程档案编目清晰、完整齐全、真实有效、可追溯性强10.管道穿墙封堵严密，做工精细11.配电箱相序准确，标识清晰，整齐美观12.桥架穿楼板封堵严密，做工精细13.设备安装牢固，接地可靠、减震有效，运行平稳14.同型号设备标高一致、排列整齐，设备基础加装坐式弹簧减震器，消震降噪，设备运行平稳。

15.设备基础采用坐式弹簧减震器16.设备接地、设置规范、安全可靠17.项目使用光伏发电、科技引领、绿色建造18.空间布局合理，管道保温严实美观19.管井地面做工精细，管线排列有序，防火封堵严密20.电缆绑扎牢固、标识有序21.接口严密、软接头做工细腻22.设备安装牢固，减震有效，运行平稳123.洁具居中安装、排水顺畅24.支架加装弹簧减振器，消振降噪效果显著25.多联机空调机房设备整齐，冷媒管排布精美25.管道间距均匀、管件标高一致、标识醒目清晰26.变压器安装稳固，排列整齐27.安保机房设备排列整齐，系统运行正常可靠28.热水机房管道采用落地式支架，保温紧密，标识整齐29.空调主机排布合理、运行平稳、管道横平竖直、系统标识正确、清晰美观30.管井，咫尺空间，做工精细，穿墙穿楼板封堵严密。

31.电井内设备、桥架排布合理，标识整齐，封堵美观32.末端器具成排成线，灯带笔直33.区间电缆敷设规范整齐、绑扎牢固34.设备区走廊灯具安装成行成线，简约大气35.闸阀阀杆防腐措施到位，标识醒目36.消防泵房布局合理，标识清晰37.闸阀阀杆防腐措施到位，标识醒目38.风管穿墙封堵严密，做工精细39.集分水器安装高度统一，保温严密40.空调水管道排列有序，标识清晰41.螺杆机组安装平稳牢固，减振措施到位42.设备安装稳固，排列整齐，减震有效，运行平稳43.消声器定位准确，安装牢固，运行可靠，封堵到位44.配电箱标识统一，安装整齐美观45.46层稳压泵房设备整齐，油漆精美，阀门、螺栓用PVC套管防腐。

机电专业质量问题1.壁灯电线明露，应改正。

2.应急灯吊链安装，电线没有编织在吊链内。

3.竖井配电箱内PE排、N排长度及端子数量不够，且两根线进一个
端子应压接在一个线鼻子上。

4.竖井配电箱内二次板卡线，未进行防护。

5.开关盒内接线未分线色，且接线进行拱接，不符合规范要求。

6.配电箱内PE排变型，管道高出地面高度不符合要求，且未进行封
堵。

7.配电柜基础没有刷面漆。

8.预埋电线管未做防锈处理。

9.屋面避雷带搭接倍数不足，且未进行防锈处理。

10.屋面太阳能系统未在防雷保护范围之内。

11.吊顶内JDG管线做跨接地线。

12.屋面管线与防水交圈做法不美观。

13.消火栓箱内栓口朝下（应朝外）。

14.消火栓箱内开洞过大。

15.采暖管道穿楼板未见套管，且弯头未高出楼板。

16.卫生间蹲便低于地转，且收口不美观。

17.卫生间地漏未找坡。

18.采暖管道阀门应增加支架。

19.穿楼板水管未加套管。

20.地下管井内管线保温制作工艺不良。

21.施工现场临时用电电缆拖地现象严重。

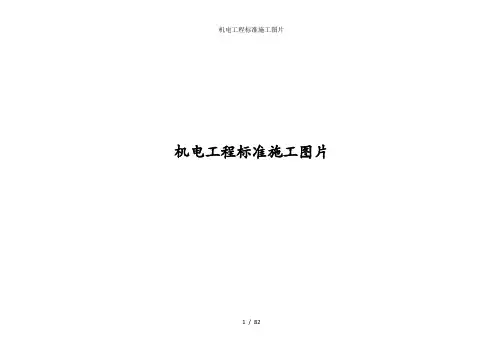

机电工程标准施工图片1 / 82编制说明本手册是在已发布的《2014版机电安装工程标准化作业清单》的基础上，将机电安装工程标准化作业清单逐条以图片的形式展现出来，力求可视化，方便记忆。

本次编排对原标准化条款根据分部和分项分类进行了适当归类调整，内容进行了微量精简。

对于本手册和标准化作业清单中未涵盖的部分，请遵照相关国家、地方和行业标准，对于地区有特殊要求的按特殊要求操作。

欢迎大家提供更精准的机电工程标准化图片，以便再版时与时更新，欢迎大家多提关于本标准化内容的宝贵意见和建议，以便与时调整。

运营管理中心工程管理条线2014年6月4日2 / 82目录一、电气（3-26）二、给排水（27-45）四、智能化（48-58）线管敷设...............4 排水管道安装...............27 消防报警系统 (48)线缆敷设...............7 排水设备安装...............28 门禁系统 (49)接线.....................8 给水管道安装............... 34 入侵报警系统 (51)桥架安装............. ..9 消防系统安装................36 电视监控系统.. (52)接地装置..............16 三、通风与空调（46 -48）巡更系统. (53)引下线.................16 送排风（烟）系统.........46 线缆敷设. (54)测试点................17 空调系统..................48 供电电源.. (55)3 / 82避雷带................18 机房. (55)配电箱柜安装….…19 防雷接地…………...……56灯具安装.............21 周界报警 (58)面板安装 (26)4 / 825 / 827 / 828 / 829 / 82Future Land插座接线NEL单相两孔插座，面对插座的右孔与相线连接，左孔与零线连接；单相三孔插座，面对插座的右孔与相线接连，左孔与零线连接；单相三孔、三相四孔及三相五孔插座接地在上孔。

住宅—机电工程品质管理实践总结第一部分机电高品质重点关注阶段及案例分析第二部分机电高品质重点关注项及案例分析1. 设备材料品质2. 地下室3. 住宅户内4.公区装修5.机房及管井6.屋顶7.外立面8.室外工程9.设备材料选型1. 设计阶段2. 招采阶段3. 工程实施阶段设计阶段招采阶段工程实施阶段重视机电方案和机电深化设计分开独立设置供电方案、供水方案、消防系统、弱电系统等的论证（机房/管井位置及大小、屋顶设备及管线的布置等）（管线敷设高度及天花/立面点位布置等）（室外综合管线、出地面风井对景观的影响等）重视机电深化设计工作燃气调压站贴路边布置，景观遮挡措施不到位，美观性不好。

燃气调压站位置隐蔽，周边美化处理到位。

金华·东阳街江阴·运河世家✘✘箱变区域景观遮挡措施不到位江阴·运河世家✘吴江·天铂✘ 关注点：√关注点：应在建筑方案总图阶段同步进行关注点：出地面风井、采光井位置需合理正对首层客厅小区出入口区域单元出入口区域紧贴路边柳州小区出入口区域昆明·A1✘✘✘✘位置合理√。

优化方案：机房可少建77m2乌鲁木齐.环卫路乌鲁木齐.环卫路公用 变配 电室公用 变配 电室住宅变配电室住宅变配电室开 闭 所开 闭 所此区域可取消地库原设计 优化方案关注点：地下室单元（大堂）出入口区域：前期规划地库机房及单元竖井位置时，及单元出入口区域的管线路由设计，需考虑入单元观感。

关注点： B1F 大堂风机房大堂 出入口风机房B1F 大堂大堂出入口✘✘关注点：屋面正压送风井位置不合理，导致设备及管线布置影响通道的使用。

屋面太阳能水管井位于楼梯口，导致布管后通道紧张。

楼梯口水管井风井✘✘集水井设置在地下室单元出入口处，不合理，影响美观卫生间的污水集水井设置在地下室家庭影院区域，不合理。

✘✘关注点：金华·宾虹路安吉.悠隐南山一期金华·宾虹路关注点：01平时（普通冲洗）集水井按单泵设计，经济性好乌鲁木齐·民族村乌鲁木齐·环卫路平时（普通冲洗）集水井按双泵设计，经济性差些金华·东阳街吴江·天铂哈尔滨金华·金义预留设备安装位置不合理，美观性差，占用私家庭院面积较大，影响庭院使用 关注点：哈尔滨.威尼斯庄园✘✘✘01未充分考虑 空调室外机安装位置01建筑方案阶段，设计院机电设计专业应及早介入，并做好相关需求合理提资及复核工作。

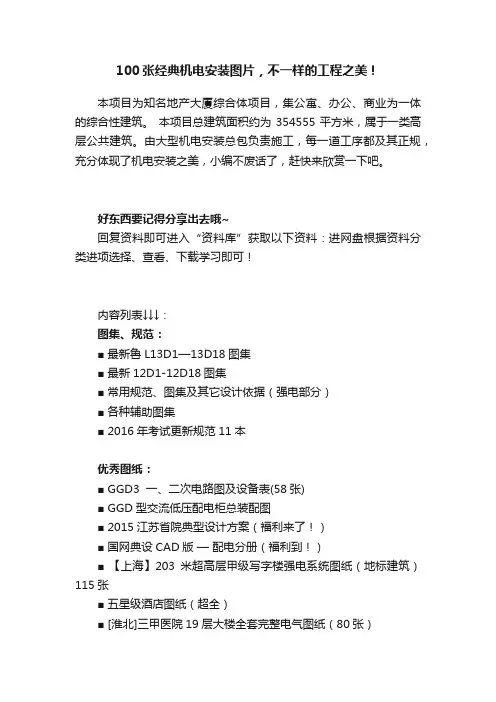

100张经典机电安装图片，不一样的工程之美！本项目为知名地产大厦综合体项目，集公寓、办公、商业为一体的综合性建筑。

本项目总建筑面积约为354555平方米，属于一类高层公共建筑。

由大型机电安装总包负责施工，每一道工序都及其正规，充分体现了机电安装之美，小编不废话了，赶快来欣赏一下吧。

好东西要记得分享出去哦~回复资料即可进入“资料库”获取以下资料：进网盘根据资料分类进项选择、查看、下载学习即可！内容列表↓↓↓：图集、规范：■ 最新鲁L13D1—13D18图集■ 最新12D1-12D18图集■ 常用规范、图集及其它设计依据（强电部分）■ 各种辅助图集■ 2016年考试更新规范11本优秀图纸：■ GGD3 一、二次电路图及设备表(58张)■ GGD型交流低压配电柜总装配图■ 2015江苏省院典型设计方案（福利来了！）■ 国网典设CAD版—配电分册（福利到！）■ 【上海】203米超高层甲级写字楼强电系统图纸（地标建筑）115张■ 五星级酒店图纸（超全）■ [淮北]三甲医院19层大楼全套完整电气图纸（80张）■ [云南]186米一类超高层建筑全套电气施工图纸105张■ 二十六层商业综合楼全套电气施工图（含办公、酒店、公寓）■ 高、低压成套配电柜资料及CAD图纸■ 10kV变电所全套电气设计图视频精讲：■建筑电气设计视频90节■电气设计学习视频■ S7-300的视频40课■公开课及习题视频集讲解规范解读：■ 新《火规》问答及解读汇总■王金元讲《建筑设计防火规范》电气部分■新《火灾自动报警系统设计规范》问答及解读汇总软件、计算表格等：■ 40个电力计算EXCEL表格、软件的合集■ 强弱电电线电缆桥架计算表■ 王厚余资料集■ 超全电气符号，看图纸必备神器！设计手册：■ 《工业与民用配电设计手册》第三版■ 常用供配电设备选型手册■ 钢铁企业电力设计手册■ 国家电网110（66）-750kV 智能变电站部分（2011年）■ 国家电网110（66）-500KV 变电工程通用设计（2011年）■ 张锡虎工程设计问答1-33电气助考：■《消防工程师考试》必备资料其他资料论文等：■建筑物防雷资料■法国专家：配电柜进线开关选择■工作组：安全隔离与可靠保护。

60张引⼈深思的建筑⼯程施⼯现场质量缺陷图⽚，总⼯们注意了！！很多⼈都会说：施⼯本⾝就是⾮常粗糙的，因为测量⼯具的差异、⼈员素质的⾼低，⼯地有各种各样的质量问题都⾮常正常。

那么，我想说：这些⼈⼀定不是专业的！因为他们不知道，施⼯是可以细化的，任何⼀个环节都有相应的规定，只是⼤部分⼯地不能严格按照规定施⼯，使得施⼯过程中出现的问题竟成了常见病，⼤家见惯不惯了！近⼏年施⼯问题屡增不减，⼤多是企业为了追逐利益，当然还有⼯作⼈员懒惰问题。

如何减少我们所谓的施⼯通病，成了经久不衰的话题。

下⾯这套图是在⼀个搞施⼯的朋友电脑⾥发现的，⼤多是刚毕业那两年拍的，他说留着这些东西，不只是要从中找通病，找问题，也在警醒⾃⼰，施⼯马虎不得，我们做这种⼯作就肩负这份责任，不能让施⼯的通病也蔓延到⾃⼰的⾻⼦⾥。

⼀共60张图，都看完需要点耐⼼，希望⼤家看完的没看完的都能有⼀点点的思考。

1、板⾯抹压不到位，上⼈过早2、标养室⽆门3、部分暗柱钢筋位移4、部分剪⼒墙开裂5、部分剪⼒墙振捣不密实6、部分楼板开裂7、部分楼层，现浇混凝⼟楼板裂缝现象严重8、部分梯段板厚度不⾜9、电渣压⼒焊未顺肋焊10、顶板混凝⼟不密实11、钢筋采⽤短钢筋搭接12、钢筋堆放混乱，未分区，⽆标识牌13、钢筋堆放整齐钢筋堆放整齐.jpg14、钢筋锚固⽅向错误15、钢筋移位16、钢筋直螺纹连接规范17、钢筋状态标识牌不齐全17、⾼低差处现浇板成型质量差，混凝⼟不密实18、个别机械连接接头外露丝扣数超标19、构件⿎模，修补后露筋20、构造柱钢筋搭接未绑扎，且在箍筋外22、构造柱箍筋弯钩不⾜135°23、构造柱植筋定位不对24、箍筋弯钩的平直段长度不⾜25、箍筋未有效套住纵筋，绑扎不到位26、⿎膜、漏浆、接茬不平27、混凝⼟砌块堆放未架空，⽆防潮、防⾬淋措施28、混凝⼟施⼯缝留置不直29、混凝⼟柱箍筋外露混凝⼟柱箍筋外露.jpg30、混凝⼟柱接茬不平、不密实31、加密区箍筋间距过⼤32、加⽓混凝⼟块⽆防潮措施33、剪⼒墙、暗柱纵筋位移34、剪⼒墙、暗柱纵筋位移35、剪⼒墙、暗柱纵筋位移36、剪⼒墙、暗柱纵筋位移37、剪⼒墙、暗柱纵筋位移剪⼒墙、暗柱纵筋位移3.jpg38 、剪⼒墙“缩颈” 严重39、剪⼒墙暗柱拉筋直径瘦⾝40、剪⼒墙保护层厚度不⾜41、剪⼒墙存在较多竖向裂缝42、剪⼒墙底部混凝⼟不密实43、剪⼒墙蜂窝、漏浆44、剪⼒墙钢筋绑扎混乱45、剪⼒墙钢筋倒伏、弯折46、剪⼒墙钢筋三级钢直径8mm实测7mm47、剪⼒墙钢筋外露48、剪⼒墙混凝⼟不密实49、剪⼒墙混凝⼟⿎模50、剪⼒墙施⼯缝不直51、剪⼒墙施⼯缝留置不顺直52、剪⼒墙纵筋间距过⼤53、搅拌砂浆直接倾倒在⼟地⾯上54、接头未打磨55、框架圆柱表⾯多处露筋砼保护层破损、局部砼不密实56、框架柱纵筋位移现象严重57、框架柱纵筋在（梁、柱节点）⾮连接区进⾏搭接58、梁尺⼨缩⼩59、梁顶钢筋弯折错位，间距过密60、梁钢筋未锚⼊⽀座内（来源：建筑企业家）。

【鲁班奖赏析】机电工程创优实例图文解读一电气施工1、结构预留预埋从顶板配下的管路进出隔墙位置准确，排列整齐，弯曲半径符合要求。

结构内的镀锌钢导管固定应采用绑扎。

接线盒的防腐及时。

接线盒的封堵正确，且有标识。

2、配电箱柜安装配电箱、柜内配线要整齐、牢固；标识要清晰、耐擦洗；电缆标识牌内容应齐全、正确。

要有配电系统图。

金属基础、柜（箱）体、带电器的门与PE排可靠连接。

配电箱、柜受消防控制时，其模块应固定，消防导线多为软铜线，应涮锡或加端子、应设编号。

（同样：潜污泵防水软线也应涮锡或加端子）配电柜、箱及接线盒内有明露带电导体时，应加绝缘保护板。

配电柜成排安装时，接缝紧密，邻配电柜之间的缝隙不大于1mm。

3、桥架安装及防火封堵线槽与其他管线进行综合排布时，充分考虑操作空间；且线槽不能在水管的下面。

线槽直线段长度超过30米时应加伸缩节，伸缩节两端要加接地跨接地线。

桥架出过楼板做法。

桥架内外均应进行封堵严密。

桥架穿过墙体时的做法。

线槽安装观感良好。

成排镀锌桥架进入配电盘柜前的布置情况。

4、电气器具的安装开关的底边标高、间距应一致。

同一面墙上安装的插座，其标高应一致，强、弱电插座之间的距离不应小于300mm。

开关、插座面板应安装在瓷砖的几何中心或拼角的中心。

成排灯具安装时保持在一条直线上，若有其他设施(如消防喷洒、烟感探测器、风口等)时，应在保证其安全距离及使用功能的前提下，宜统一到一条直线上。

5、防雷接地施工设备外壳应采用软连接与接地干线可靠连接；不得利用金属线槽做接地接续导体，金属支架也应可靠接地连接。

避雷网安装平整、顺直，与支架紧固无遗漏。

屋面不在接闪器保护范围内的构筑物应增设防雷设施。

接地干线扁钢应与配电室金属门的接地扁钢、门口地下过门预留的接地扁钢干线焊接牢固。

电动机的PE线在接线盒内可靠接地，机房内设置LEB端子时，设备金属外壳、电源管、金属支架均应与LEB端子连接。

每个等电位端子箱门上应有明显标记。

安装工程质量通病图文解析（附现场施工图片）——建筑电气篇3.1 3.1.7 接地（PE）或接零（PEN）支线必须单独与接地（PE）或接零（PEN）干线相连接，不得串联连接。

电管敷设时跨接地线串接, 接地端子压接不牢固。

控制措施：施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。

施工前进行技术交底，施工完成后进行测试。

3.2 3.1.8 高压的电气设备和布线系统及继电保护系统的交接试验，必须符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150 的规定。

高压的电气设备和布线系统及继电保护系统，作为高压终端，在投入运行前未须做交接试验；交接试验标准未按现行国家标准《电气装置安装工程电气设备交接试验标准》GB 50150 执行。

控制措施：高压的电气设备交接实验前，做好交底工作，严格执行国家标准规定3.34.1.3 变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求。

tn-s接地系统质量通病：接地端子压接不牢固施工前进行技术交底，施工完成后进行测试。

中性点接地没有直接接在接地干线上。

控制措施：施工前使用图解的方式对操作工人进行跨接地线的专项培训，施工过程中加大检查力度。

施工前进行技术交底，施工完成后进行测试。

7.1.1 电动机、电加热器及电动执行机构的可接近裸露导体必须接地（PE）或接零（PEN）。

8.1.3 柴油发电机馈电线路连接后，两端的相序必须与原供电系统的相序一致。

双电源自动切换开关电气接线质量通病：两个电源向同一供电系统供电前漏做核相手续。

控制措施：把相位检测作为送电前准备工作的一部分，严格执行。

9.1.4 不间断电源输出端的中性线（N 极），必须与由接地装置直接引来的接地干线相连接，做重复接地。

重复接地质量通病：不间断电源输出端的中性线(N极)未通过接地装置引入干线做重复接地。

控制措施：把不间断电源出端的中性线接地作为接地准备工作的重要部分，严格执行，并做记录。

机电安装工程优质工程图片与不规范的施工图片对比鲁班奖工程实例图片规范的做法不规范的做法防排烟管道、风口及阀门必须采用不燃材料制作，不宜采用土建风道，当采用金属风道时，其钢板厚度按GB50243高压系统选用。

风机设在屋面时，应有防护措施。

加压送风防火阀的动作温度为70度，补风防火阀的可为280度。

防烟和补风系统的室外进风口宜布置在排烟口的下方且高度不小于3m，当水平布置时，水平距离不小于10米。

风管改变方向、变径或汇、分支路时，不宜采用箱式管件代替，当必须使用分配气流的静压箱时，其断面风速不得大于 1.5m/s；各风管管件之间的间距宜有5-10倍管径的直管段；可伸缩性金属或非金属软管的长度不宜超过2m，安装时不应有死角或塌陷，柔性风管与设备的连接长度宜为150-300mm；风管接口距离墙面或楼面宜大于150mm。

专业接头风道拐弯处及长度超过20米要加防晃支架。

地下室排烟风机要加减震支架。

防火分区隔墙两侧防火阀距墙表面不大于200mm，穿越墙体风管段应由2～3mm钢板制作。

防火阀直径大于630mm时应设固定独立支、吊架，且不得阻碍手柄的操作。

风道穿楼板及标识（五）、设备间（配电室、泵房及无负压设备）1、配电室首先注意里面的桥架安装横平竖直，附件按标准设置。

配电柜布置成排成列，配电柜相互间或与基础型钢间要用镀锌螺栓连接，且防松零件齐全。

高低压柜立面、背面平整，水平度、垂直度好，操作通道宽敞。

正面要有盘面编号，背面也应注明编号。

内部接线整齐，表识正确。

接线端子要有编号决不允许任何给排水管通过变压器低压侧的中性点直接与接地干线连接，基础型钢接地电缆终端头、接头、拐弯处及竖井的两端要设标志牌配电柜应有公共型钢底座，整体布局整齐，柜内接线正确、可靠。

地沟电缆走在支架上排列整齐，分段捆扎，有挂牌，接地排布置规范标识清晰，绝缘档鼠板合理设置。

电桥架设置规范，接地保护可靠，电缆进柜合理受力均匀，外保护好。

变电所内，高低压配电设备及裸母线的正上方，不应安装灯具。
