最新2012中央电大试题及答案机械设计基础试题[1]

机械设计基础考试试题及答案《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD. σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数Y FS值有关的参数是( )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( ) （注：下标t表示端面，a表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( )A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性柱销联轴器20.带传动的主要失效形式是带的( )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和________。

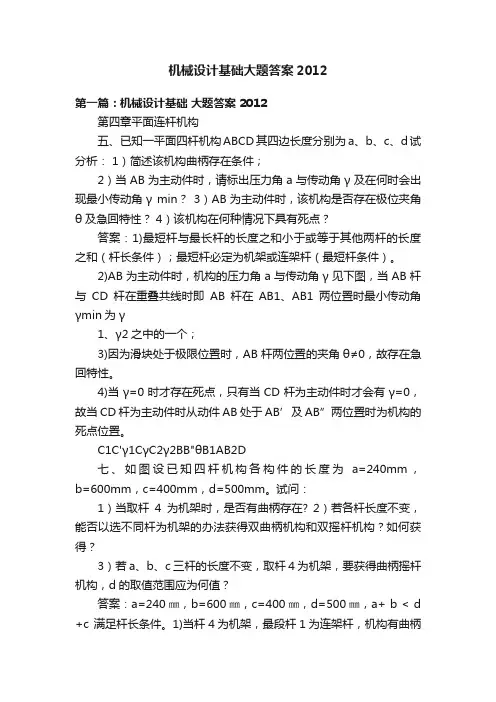

机械设计基础大题答案2012第一篇：机械设计基础大题答案 2012第四章平面连杆机构五、已知一平面四杆机构ABCD其四边长度分别为a、b、c、d试分析： 1）简述该机构曲柄存在条件；2）当AB为主动件时，请标出压力角a与传动角γ及在何时会出现最小传动角γ min？3）AB为主动件时，该机构是否存在极位夹角θ及急回特性？ 4）该机构在何种情况下具有死点？答案：1)最短杆与最长杆的长度之和小于或等于其他两杆的长度之和（杆长条件）；最短杆必定为机架或连架杆（最短杆条件）。

2)AB为主动件时，机构的压力角а与传动角γ见下图，当AB杆与CD杆在重叠共线时即AB杆在AB1、AB1两位置时最小传动角γmin为γ1、γ2之中的一个；3)因为滑块处于极限位置时，AB杆两位置的夹角θ≠0，故存在急回特性。

4)当γ=0时才存在死点，只有当CD杆为主动件时才会有γ=0，故当CD杆为主动件时从动件AB处于AB’及AB”两位置时为机构的死点位置。

C1C'γ1CγC2γ2BB"θB1AB2D七、如图设已知四杆机构各构件的长度为a=240mm，b=600mm，c=400mm，d=500mm。

试问：1）当取杆4为机架时，是否有曲柄存在? 2）若各杆长度不变，能否以选不同杆为机架的办法获得双曲柄机构和双摇杆机构？如何获得？3）若a、b、c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d的取值范围应为何值？答案：a=240㎜，b=600㎜，c=400㎜，d=500㎜，a+ b < d +c 满足杆长条件。

1)当杆4为机架，最段杆1为连架杆，机构有曲柄存在；2）要使此机构成为双曲柄机构，则应取杆1为机架；要使此机构成为双摇杆机构，则应取杆3为机架。

3）若a、b、c三杆的长度不变，取杆4为机架，要获得曲柄摇杆机构，d的取值范围应为440＜d＜760。

第六章齿轮传动5、图示定轴轮系钟，已知各齿轮数为z1=z2’=z3’=20，z2=z5=40，z3=80，z4=17，n1表示齿轮1的转动方向，试求轮系的传动比i15，并用箭头标出其它齿轮的转动方向。

《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________ ,同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置 ,称机构的死点位置。

曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。

4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。

8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同 ,可以分为转轴、________、_________。

二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。

（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。

（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。

（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。

（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。

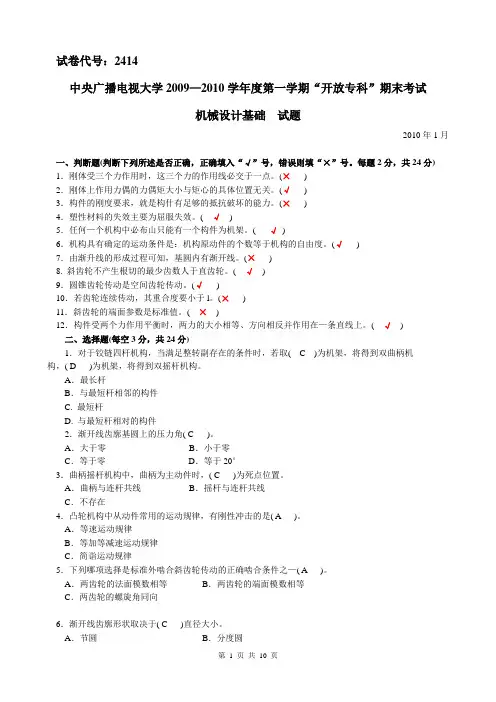

试卷代号：2414中央广播电视大学2009—2010学年度第一学期“开放专科”期末考试机械设计基础试题2010年1月一、判断题(判断下列所述是否正确，正确填入“√”号，错误则填“×”号。

每题2分，共24分) 1．刚体受三个力作用时，这三个力的作用线必交于一点。

(×)2．刚体上作用力偶的力偶矩大小与矩心的具体位置无关。

(√)3．构件的刚度要求，就是构什有足够的抵抗破坏的能力。

(×)4．塑性材料的失效主要为屈服失效。

( √)5．任何—个机构中必布山只能有一个构件为机架。

( √)6．机构具有确定的运动条件是：机构原动件的个数等于机构的自由度。

(√)7．由渐升线的形成过程可知，基圆内有渐开线。

(×)8. 斜齿轮不产生根切的最少齿数人于直齿轮。

( √)9．圆锥齿轮传动是空间齿轮传动。

(√)10．若齿轮连续传动，其重合度要小于l。

(×)11．斜齿轮的端面参数是标准值。

( ×)12．构件受两个力作用平衡时，两力的大小相等、方向相反并作用在—条直线上。

( √)二、选择题(每空3分，共24分)1．对于铰链四杆机构，当满足整转副存在的条件时，若取( C )为机架，将得到双曲柄机构，( D )为机架，将得到双摇杆机构。

A．最长杆B．与最短杆相邻的构件C. 最短杆D. 与最短杆相对的构件2．渐开线齿廓基圆上的压力角( C )。

A．大于零B．小于零C．等于零D．等于20°3．曲柄摇杆机构中，曲柄为主动件时，( C )为死点位置。

A．曲柄与连杆共线B．摇杆与连杆共线C．不存在4．凸轮机构中从动件常用的运动规律，有刚性冲击的是( A )。

A．等速运动规律B．等加等减速运动规律C．简诣运动规律5．下列哪项选择是标准外啮合斜齿轮传动的正确啮合条件之—( A )。

A．两齿轮的法面模数相等B．两齿轮的端面模数相等C．两齿轮的螺旋角同向6．渐开线齿廓形状取决于( C )直径大小。

机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。

在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。

1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。

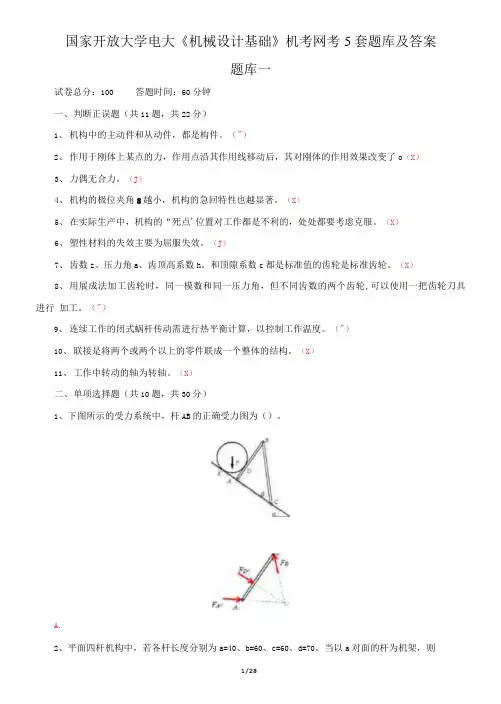

国家开放大学电大《机械设计基础》机考网考5套题库及答案题库一试卷总分：100 答题时间：60分钟一、判断正误题（共11题，共22分）1、机构中的主动件和从动件，都是构件。

（"）2、作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了o（X）3、力偶无合力。

（J）4、机构的极位夹角8越小，机构的急回特性也越显著。

（X）5、在实际生产中，机构的“死点'位置对工作都是不利的，处处都要考虑克服。

（X）6、塑性材料的失效主要为屈服失效。

（J）7、齿数z、压力角a、齿顶高系数h。

和顶隙系数c都是标准值的齿轮是标准齿轮。

（X）8、用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮,可以使用一把齿轮刀具进行加工。

（"）9、连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。

（"）10、联接是将两个或两个以上的零件联成一个整体的结构。

（X）11、工作中转动的轴为转轴。

（X）二、单项选择题（共10题，共30分）1、下图所示的受力系统中，杆AB的正确受力图为（）。

A.2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。

当以a对面的杆为机架，则此四杆机构为0。

A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构3、机械中常利用()的惯性力来越过机构的死点位置。

A.主动构件B.联接构件C.从动构件D.任何构件4、脆性材料的失效形式为()。

A.屈服失效B.断裂失效C.扭转失效D.点蚀失效5、用齿条型刀具范成加工渐开线直齿圆柱齿轮，当被加工齿轮的齿数Z()时，将发生根切现象。

A.=17B.<17.C.>17D.=206、()是标准外啮合斜齿轮传动的正确啮合条件之一。

A.两齿轮的端而压力角相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相反D.两齿轮齿数相等7、蜗杆传动装置中，蜗杆的头数为Z,蜗杆直径系数为q,蜗轮齿数为乙Z2,则蜗轮蜗杆传动的标准中心距a等于()。

《机械设计基础》试题库一、是非题1 .构件是组成机构的各相对运动的单元。

（J ）2.在设计平面四杆机构时，一定要避免死点位置。

（X）3.在钗链四杆机构中，曲柄一•定是最短杆。

（X）4.对心曲柄滑块机构具有急回特性。

（X ）5.平面四杆机构中的极位夹角就是从动件在两个极限位置的夹角。

（X）6.平面四杆机构中的死点位置，就是采用任何方法都不能使机构运动的位置。

（X ）7.平面四杆机构中至少存在一个曲柄。

（X ）8.在曲柄摇杆机构中，若改变主动件曲柄转速值，将会使表示急回运动特性的行程速度变化系数值得到改变。

（X ）9.在设计滚子从动件盘形四轮机构时，滚子的半径可以任意选取。

（X ）10.在设计平底直动从动件盘形凸轮机构时，从动件平底的长度可以任意选取。

（X ）11.凸轮机构压力角的大小对机构运动无影响。

（X ）12.凸轮机构常用于传力较大的场合。

（X ）13.绘制滚子从动件盘形四轮工作轮廓时，可由其理论轮廓上各点的向径减去滚子半径求得。

"）14.设计盘形四轮时，取基圆越小越好。

（X ）15.同一条渐开线上各点的压力角不和等。

（J ）16.变位齿轮的模数、压力角仍和标准齿轮一样。

（V ）17.正传动齿轮也就是正变位齿轮。

（V ）18.用仿形法加工标准直齿圆柱齿轮（正常齿）时，当齿数少于1 7时产生根切。

（X ）19.一对外啮合渐开线斜齿圆柱齿轮，轮齿的螺旋角相等，旋向相同。

（X ）20.轮系的传动比，是指轮系中首末两齿轮的齿数比。

（X ）21.渐开线齿轮上具有标准模数和标准压力角的圆称为分度圆。

（X ）22.相啮合的一对齿数不相等的齿轮，因为两轮压力角相等，模数相等，所以齿形相同。

（X ）23.彷形法加工的齿轮比范成法加工的齿轮精度高。

（X ）24.负传动齿轮也就是负变位齿轮。

（V）25.刚性转子若达到了静平衡，也就是满足了动平衡。

（X）1.一般联接多用细牙螺纹。

（X ）2.圆柱普通螺纹的公称直径就是螺纹的最大直径。

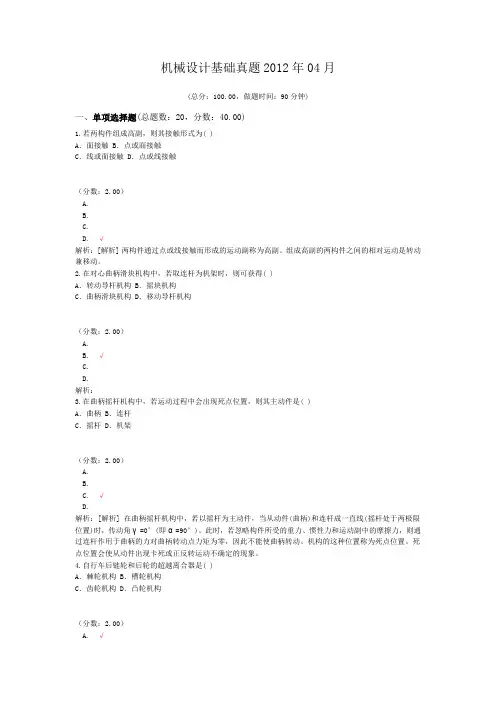

机械设计基础真题2012年04月(总分：100.00，做题时间：90分钟)一、单项选择题(总题数：20，分数：40.00)1.若两构件组成高副，则其接触形式为( )A．面接触 B．点或面接触C．线或面接触 D．点或线接触（分数：2.00）A.B.C.D. √解析：[解析] 两构件通过点或线接触而形成的运动副称为高副。

组成高副的两构件之间的相对运动是转动兼移动。

2.在对心曲柄滑块机构中，若取连杆为机架时，则可获得( )A．转动导杆机构 B．摇块机构C．曲柄滑块机构 D．移动导杆机构（分数：2.00）A.B. √C.D.解析：3.在曲柄摇杆机构中，若运动过程中会出现死点位置，则其主动件是( )A．曲柄 B．连杆C．摇杆 D．机架（分数：2.00）A.B.C. √D.解析：[解析] 在曲柄摇杆机构中，若以摇杆为主动件，当从动件(曲柄)和连杆成一直线(摇杆处于两极限位置)时，传动角γ=0°(即α=90°)。

此时，若忽略构件所受的重力、惯性力和运动副中的摩擦力，则通过连杆作用于曲柄的力对曲柄转动点力矩为零，因此不能使曲柄转动。

机构的这种位置称为死点位置。

死点位置会使从动件出现卡死或正反转运动不确定的现象。

4.自行车后链轮和后轮的超越离合器是( )A．棘轮机构 B．槽轮机构C．齿轮机构 D．凸轮机构（分数：2.00）A. √B.C.D.解析：5.当两个被连接件之一太厚，不宜制成通孔，且不需要经常拆卸时，往往采用( )A．螺栓连接 B．双头螺柱连接C．螺钉连接 D．紧定螺钉连接（分数：2.00）A.B.C. √D.解析：[解析] 螺钉连接主要用于被连接件之一较厚，又不宜经常拆装的场合，以免被连接件的螺纹孔磨损而修复困难。

6.在螺纹连接的防松装置中，属于机械防松的是( )A．弹簧垫圈 B．对顶螺母C．自锁螺母 D．止动垫圈（分数：2.00）A.B.C.D. √解析：7.带传动中采用张紧轮的目的是( )A．调节带的初拉力 B．提高带的寿命C．改变带的运动方 D．减轻带的弹性滑动（分数：2.00）A. √B.C.D.解析：8.当摩擦系数与初拉力一定时，影响带传动能力的主要因素是( )A．带轮的宽度 B．小带轮上的包角C．大带轮上的包角 D．带的线速度（分数：2.00）A.B. √C.D.解析：[解析] 一般增大小带轮包角、摩擦系数及预紧力(即初拉力)，都可提高带传动所能传递的圆周力。

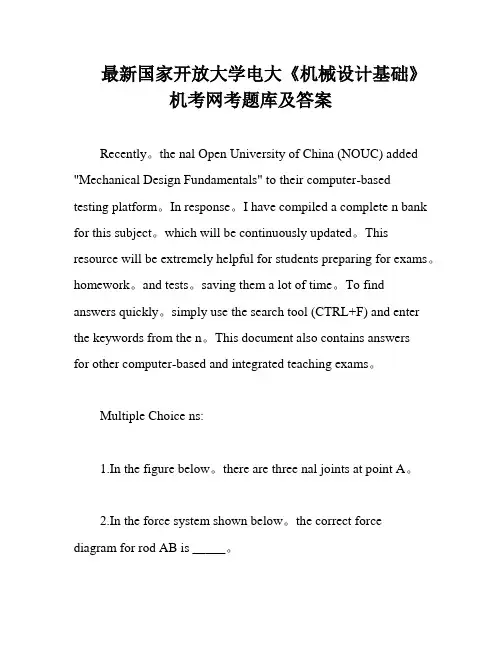

最新国家开放大学电大《机械设计基础》机考网考题库及答案Recently。

the nal Open University of China (NOUC) added "Mechanical Design Fundamentals" to their computer-based testing platform。

In response。

I have compiled a complete n bank for this subject。

which will be continuously updated。

This resource will be extremely helpful for students preparing for exams。

homework。

and tests。

saving them a lot of time。

To find answers quickly。

simply use the search tool (CTRL+F) and enter the keywords from the n。

This document also contains answersfor other computer-based and integrated teaching exams。

Multiple Choice ns:1.In the figure below。

there are three nal joints at point A。

2.In the force system shown below。

the correct force diagram for rod AB is _____。

Answer:3.In the figure below。

a 100N object is placed on a horizontal surface with a n coefficient of fs=0.3.Please analyze the following ns:1) When a horizontal force F=10N is applied to the object。

《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。

2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。

（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。

（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。

（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。

(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。

8.螺纹联接是指___________________________。

螺旋传动是指___________________________。

9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。

10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。

用于薄壁零件联接的螺纹，宜采用_______________________。

(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。

12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。

机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。

2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。

3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。

4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。

5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。

6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。

7.V带传动的主要失效形式是.打滑和疲劳断裂。

8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。

9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。

10.工作时只受弯矩不承受转矩的轴称为心轴。

二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。

A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。

A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。

A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。

A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。

A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。

每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。

（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。

最新国家开放大学专科《机械设计基础》机考网考题库及答案一、单项选择题（每小题3分，共36分）1．对于铰链四杆机构，当满足杆长之和的条件时，若取( )为机架，将得到双曲柄机构。

A.最短杆 B．最短杆的相邻杆C．最短杆的相对杆 D．任何一秆2．平面四杆机构无急回特性时，行程速比系数( )。

A.大于1 B．小于1C．等于1 D．等于O3．凸轮机构从动杆的运动规律，是由凸轮的( )所决定的。

A.转速 B．轮廓曲线C．基圆 D．从动件形式4．脆性材料的失效形式为( )。

A.屈服失效 B．断裂失效C．扭转失效 D．点蚀失效5．以下哪一项是标准外啮合斜齿轮传动的正确啮合条件之一？( )A.齿轮副的法面模数相等B．齿轮副的端面模数相等C．齿轮副的螺旋角旋向同向D．齿轮副的分度圆半径相等6．对于硬齿面的闭式齿轮传动，主要的失效形式是( )。

A．轮齿折断 B．齿面磨损C．齿面点蚀 D．齿面弯曲7．在蜗杆传动中，其他条件相同，若增加蜗杆头数，将使( )。

A．传动效率提高，滑动速度降低B．传动效率降低，滑动速度提高C．传动效率和滑动速度都提高D．传动效率和滑动速度都降低8．在键联接设计中，普通平键的长度尺寸主要依据( )选定。

A．传递转矩的大小 B．轮毂材料的强度C．轮毂装配工艺性 D．轮毂的宽度尺寸1．作用在刚体上的二力平衡条件是( )。

A．大小相等、方向相反、作用线相同、作用在同一刚体上B．大小相等、方向相同、作用线相同、作用在同一刚体上C．大小相等、方向相反、作用线相同、作用在两个相互作用物体上D．大小相等、方向相反、作用点相同2．在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取( )。

A．最短杆B．最短杆的相邻杆C．最短杆的相对杆D．任何一杆3．机械中常利用( )的惯性力来越过机构的死点位置。

A．主动构件B．联接构件C．从动构件D．任何构件4．标准齿轮的( )上的压力角为20。

最新国家开放大学电大《机械设计基础》机考网考选择题试题及答案选择题1、如下图所示，图中A点处形成的转动副数为3个。

2、下图所示的受力系统中，杆AB的正确受力图为答-3、如图所示，已知一重量G=100N的物体放在水平而上，水平而和物体间的摩擦系数fs=0.3o请分析下列情况:(1)当作用在物体上的水平力F=10N时，B.摩擦力为10N,物体处于平衡状态(2)当作用在物体上的水平力F=20N时C.摩擦力为20N,物体处于平衡状态(3)当作用在物体上的水平力F=40N时D.摩擦力为40N，物体滑动3、如图所示，已知一重量的物体放在水平而上，水平面和物体间的摩擦系数。

请分析下列情况:(1)当作用在物体上的水平力时B.摩擦力为10N,物体处于平衡状态4、如图所示力F作用在梁AB的中点，F与梁AB的夹角为60° ,已知力F=2kN, AB=400mm。

求:A K B(1)梁A端的约束力C.FAx=lkN, FAy=0.866kN(2)梁B端的约束力D. FBx=OkN, FBy=O. 866kN 5、 如图所示，直杆AD 的左端固定，作用在截而B 、C 、D 上的力分别为FX100KN, F2=80KN, F3=60KN 求：(1) CD 段的轴力FCD 二C. 60kN(2) BC 段的轴力FBC 二B. —20kN(3) AB 段的轴力FAB 二C. 80kN6、 如图所示钢制拉杆承受载荷F=32kN,若材料的许用应力[o ]=120MPa,杆件横截面积为圆形，横截而的最小半径为A. 9. 2mm如下图所示变截而杆AC,在A 、B 两处分别受到50kN 和140kN 的力的作用，材料E=200GPa 。

求:变截而杆AC 的轴力图为A(2) AB 段正应力。

AB 二7、 土=10cin/TTHTTII1±.L。

虹MOlcZD. —lOOMPa(3)CB段正应力。

CB= 90MPa(4)AC杆总变形量△ 1=一0. 05mm (缩短)8、如图所示一矩形截面梁，已知承受载荷F=10kN,材料的许用应力[s]=160MPa。
