干式变压器高压线圈导线拉紧设备的生产技术

干式（环氧）变压器制造工艺要点干式变压器的发展的速度相当的快，可以用雨后春笋这个词来描写全国的变压器厂家中增加干式变压器生产的速度。

这当中不乏制作精良上规模的大型制造厂家，也有起步较晚，仅能生产几个品种的小厂，但是干式变压器（特别是环氧变压器）的制造方法不外乎几种，随着市场的剧烈竞争，优胜劣汰，要在干式变压器行业中站稳脚跟，了解干式变压器的制造工艺中的要点是相当重要的。

下面就本人在生产实践中的一些体会与大家分享。

一、了解干式变压器的行业标准及本公司（企业）目前干式产品的制造水平的定位，简单的说就是本企业在行业中排名。

1.1产品性能的先进性，其中起码包括损耗（空载和负载）/耐热等级/使用环境/起载使用时间/特殊试验（特别是冷热冲击燃烧性能试验）。

1.2了解本企业的优势和劣势，从而扬长避短。

1.3了解市场的动向，各类干式变压器的需求量、原材料的涨跌趋势。

二、干式变压器生产中一些最关键的技术指标的控制，如产品的局放指标、噪音的分贝量、生产成本。

当然上面这些指标都是在完成技术鉴定所有及形式试验的基础上再着重提高解决的问题。

生产过程中离不开人、机、料、法、环，下面将从五个方面进行论述。

2.1：由于今天主要讲述干式变压器制造工艺的要点，那么我们假定贵公司的设计方案是最佳的，这里所说的最佳就是说符合目前贵公司的生产人员、现有的机械设备、目前现有的加工方法和生产环境，总之适合本公司的技术才是最好的。

这样就需要有好的工艺人员将设计的要求，根据本公司机、料和环境，编制出行之有效的工艺方案供实施。

工艺人员必须有一定的设计知识，确保技术条件能够不折不扣的执行（举例如焊接等）工艺人员必须了解本公司的设备现状（举例如浇注的能力和规模）为了保证产品的局部放电值稳定在一个恒定的范围内。

这里先将产品的一些指标如何来判别是设计的问题还是工艺的问题做一个展开，还是举局放的例子。

如产品在样机试制时，局放值是稳定的（10kv都能控制在5pc以下）到了批量生产时，产品的局放值发生了很大的波动，有时相当好，有时大了许多，这样的情况我们就说工艺不稳定，同样如果我们试制的时候是以630KV A为试验依据，现在批量生产时生产了几台2500KV A，且设计的原理和数据的选取是机械的套用630KV A的数据，这时几台产品的局放值都有相同倍数的升高，这从工艺的研究角度说，是设计存在一定的偏差。

10KV 干式变压器技术规范1．使用环境条件1．1环境温度：-10℃~+45 ℃1．2海拔高度：不超过1000m1．3相对湿度：不大于95%2．10KV干式变压器的技术要求2．1额定高压：10KV2．2额定低压：0.4KV2．3额定容量：630KV A2．4额定频率：50Hz2．5联结组别：D.Yn112．6绝缘耐热等级：IP202．7分接范围：±2×2.5 %2．8阻抗电压U k:：6%2．9冷却方式：AF（带风机）2．10低压出线方式：侧出线，封闭母线3．主要原材料3．1 进口绝缘薄膜3．1高、低压线圈均需采用篐绕式3．2硅钢片（进口）3．3环氧树脂（进口）4．温控器要求：4．1常规功能：自动启动风机，报警功能，自动跳闸功能。

4．2远距离监视，计算机接口。

4．3三相线圈温度显示。

4．4风机定时启动。

5．安装位置：签定合同时确定。

6．投标人在投标文件中必须提供完整的设备型号、规格。

7．投标人在投标文件中应详细列出主要外购件、材料的名称、技术参数、制造厂、单价、数量、产地。

8．变压器中所有元件、材料、部件必须是近一年内出厂的、全新的、未使用过的合格产品。

9．10kV干式变压器的其他要求9．1投标人在投标文件中应详细说明变压器的技术特点。

9．2投标人在投标文件中应详细说明变压器的主要性能指标。

10．设备的制造、检验和验收执行的标准GB4208《外壳防护等级的分类》、GB6450《干式电力变压器》、GB7328《变压器和电控器的声级测定》、GB/T10228—1997 《干式电力变压器技术参数和要求》、IEC726（1982）11．标志、包装、运输、储存符合GB/T10228—1997的规定。

12．技术文件12．1设备交货时中标单位按国家有关部门规定及标准应提供全套技术资料（产品合格证、装箱清单、备件清单、附件清单、必要的图纸）。

12．2设备交货时中标单位应提供设备安装使用说明书两份。

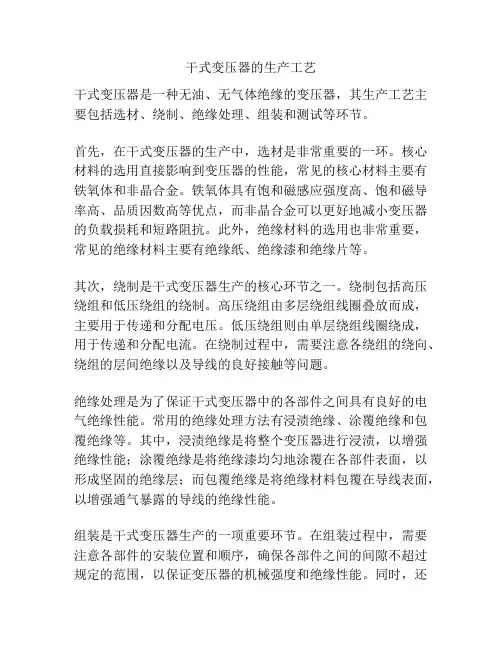

干式变压器的生产工艺干式变压器是一种无油、无气体绝缘的变压器，其生产工艺主要包括选材、绕制、绝缘处理、组装和测试等环节。

首先，在干式变压器的生产中，选材是非常重要的一环。

核心材料的选用直接影响到变压器的性能，常见的核心材料主要有铁氧体和非晶合金。

铁氧体具有饱和磁感应强度高、饱和磁导率高、品质因数高等优点，而非晶合金可以更好地减小变压器的负载损耗和短路阻抗。

此外，绝缘材料的选用也非常重要，常见的绝缘材料主要有绝缘纸、绝缘漆和绝缘片等。

其次，绕制是干式变压器生产的核心环节之一。

绕制包括高压绕组和低压绕组的绕制。

高压绕组由多层绕组线圈叠放而成，主要用于传递和分配电压。

低压绕组则由单层绕组线圈绕成，用于传递和分配电流。

在绕制过程中，需要注意各绕组的绕向、绕组的层间绝缘以及导线的良好接触等问题。

绝缘处理是为了保证干式变压器中的各部件之间具有良好的电气绝缘性能。

常用的绝缘处理方法有浸渍绝缘、涂覆绝缘和包覆绝缘等。

其中，浸渍绝缘是将整个变压器进行浸渍，以增强绝缘性能；涂覆绝缘是将绝缘漆均匀地涂覆在各部件表面，以形成坚固的绝缘层；而包覆绝缘是将绝缘材料包覆在导线表面，以增强通气暴露的导线的绝缘性能。

组装是干式变压器生产的一项重要环节。

在组装过程中，需要注意各部件的安装位置和顺序，确保各部件之间的间隙不超过规定的范围，以保证变压器的机械强度和绝缘性能。

同时，还需要进行各项连接时的质量检测和控制，确保连接的牢固和可靠。

最后，干式变压器生产过程还需要进行一系列的测试，包括绝缘电阻测试、局部放电测试、耐压试验和负载损耗测试等。

通过这些测试，可以验证干式变压器的绝缘性能、电气性能和机械性能，确保其质量符合标准要求。

综上所述，干式变压器的生产工艺包括选材、绕制、绝缘处理、组装和测试等环节。

在每个环节中，都需要严格控制质量，确保干式变压器的性能和可靠性。

一、变压器、高低压设备技术要求：（一）、变压器采用在中高档的企业产品。

1、规范和标准1.1合同设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求, 除非另有特别说明，将包括在投标期内有效的任何修正和补充。

1.2除非合同另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。

如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。

所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。

2、环境条件与设计条件2.1设备运行的环境要求供方应保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得起环境的条件，并且没有损坏和失灵，能长期满载连续运行。

1>周围空气温度最高温度：+40℃；最低温度：-5℃；日平均： +25℃；年平均： +20℃；2>海拔高度：小于1000米；3>环境相对湿度(在25℃时)多年平均值：小于85％；4>地震烈度：Ⅷ度；5>污秽等级：Ⅲ级6>安装地点：户内；2.2设备主要参数型号： SCB10 H系列干式变压器额定频率：50Hz；额定容量：见清单（图纸）空载额定电压变比： 10±2*2.5% /0.4kV短路阻抗： 6%或4 %（按设计要求）绝缘等级： H级相数及联接组标号：三相；D，Yn11；冷却方式： AN/AF；2.3过载能力变压器允许短时间过载能力在空气冷却情况下应满足表2.1要求(正常寿命，过载前已带满负荷)。

表2.1 变压器过载能力3、技术性能要求3.1一般要求1>干式变压器应是Nomex绝缘、空气自冷/强制风冷、高压绕组包封式或非包封式三相室内变压器。

2>干式变压器绝缘耐热等级不低于H级：主材和辅材均不低于H级的要求，且两者的缘耐热等级应一致。

干式变压器工作原理干式变压器是一种常见的电力设备，它能够将高电压变成低电压，并且可以在不使用液体绝缘剂的情况下工作。

干式变压器具有安全可靠、环保节能等优点，因此在各个领域得到了广泛的应用。

那么，干式变压器是如何工作的呢？下面将从以下几个方面进行详细介绍。

一、干式变压器的基本构造干式变压器由高压侧和低压侧两部分组成，其中高压侧包括高压线圈和铁芯，低压侧包括低压线圈和铁芯。

铁芯由多个薄片叠加而成，并且在叠加时需要采取交错排列的方式，以减小磁滞损耗和涡流损耗。

线圈则由导线绕制而成，并且需要经过严格计算和设计才能保证其符合规定的电气参数。

二、干式变压器的工作原理1. 磁通产生当高压侧通电时，会在高压线圈中产生磁通。

这些磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用法拉第电磁感应定律来描述。

2. 磁通变化当高压侧的电流发生变化时，会引起高压线圈中的磁通发生变化。

这些变化的磁通会通过铁芯传递到低压侧，并在低压线圈中诱导出电动势。

这个过程可以用楞次定律来描述。

3. 电流传输当低压线圈中产生电动势时，如果有负载接入，就会产生电流。

这些电流会通过导线传输到负载上，并且完成功率转换的过程。

三、干式变压器的优点1. 安全可靠干式变压器不需要使用液体绝缘剂，因此不存在漏油、爆炸等安全隐患。

同时，干式变压器还具有较高的绝缘强度和耐热性能，能够在恶劣环境下正常工作。

2. 环保节能由于不需要使用液体绝缘剂，因此干式变压器不会对环境造成污染。

同时，由于其高效节能的特点，能够有效降低电网的能耗和排放。

3. 维护简便干式变压器不需要定期更换绝缘油，因此维护成本较低。

同时，由于其结构简单，也方便进行日常检修和维护。

四、干式变压器的应用领域干式变压器广泛应用于各个领域，包括电力、工业、建筑等。

其中，在一些对环境要求较高的场所，如医院、学校等公共场所中，更是得到了广泛的应用。

五、干式变压器的发展趋势1. 高效节能随着社会经济的发展和环保意识的提高，人们对于能源利用效率和节能减排方面提出了更高要求。

干式变压器引言干式变压器是一种常见的电力设备，它在能量传输和分配中起到关键作用。

不同于油浸变压器，干式变压器采用空气或干燥绝缘材料作为绝缘介质，因此不需要维护和护理。

本文将探讨干式变压器的工作原理、优点、应用以及在电力系统中的作用。

一、工作原理干式变压器是通过将高压电流通过线圈传递给低压线圈的方式来改变电压。

它基本上由两个主要部分组成：高压线圈和低压线圈，它们之间通过磁场耦合。

当交流电流通过高压线圈时，它会在低压线圈中产生一个相应的电流。

这种变压器没有油来冷却或绝缘，而是使用干燥的绝缘材料来防止电弧和击穿。

二、优点1. 无需维护：干式变压器相对于油浸变压器而言，不需要常规的维护和测试。

由于没有油污染和泄漏的问题，减少了维修和维护的成本和工作量。

2. 火灾安全：干式变压器无需使用可燃的油来冷却和绝缘，使其在火灾安全性方面具有明显优势。

这种变压器可以在易燃区域使用，因为没有油污染的风险。

3. 环境友好：由于干式变压器不需要使用油，因此对环境的影响较小。

没有油泄漏或污染问题，也不需要处理废弃的油和绝缘材料。

4. 节省空间：干式变压器相对更为紧凑，占地面积较小。

这使得它们适用于空间有限的场所，例如商业建筑、地下设施等。

5. 提供稳定的电压：干式变压器能够提供稳定的电压输出，保证电力系统的正常运行。

它们具有良好的电气性能和良好的电压控制能力。

三、应用干式变压器广泛应用于各个领域，包括工业、商业和住宅等。

以下是一些常见的应用领域：1. 工业领域：干式变压器在工业领域中起着至关重要的作用，用于为大型机械和设备提供所需的电能。

由于其占地面积较小，可以方便地安装在工厂或机房中。

2. 商业领域：干式变压器被广泛应用于商业建筑、购物中心、酒店等场所。

它们能够为建筑物提供稳定的电能，同时由于其火灾安全性能和环境友好性能，使得其在商业建筑中更受欢迎。

3. 住宅领域：干式变压器也可以在住宅建筑中发挥重要作用，用于为住宅区提供电力。

干式变压器的工作原理
干式变压器是一种没有液体绝缘介质的变压器。

它的工作原理基本上和传统的油浸式变压器相同，只是使用了干燥的固体绝缘材料来代替油作为绝缘介质。

干式变压器的主要工作原理如下：
1. 主要部件：干式变压器由主变压器、绝缘材料、冷却系统和保护系统等组成。

主变压器由高压线圈和低压线圈组成，它们之间通过磁耦合实现能量传递。

2. 绝缘材料：干式变压器使用干燥的固体绝缘材料，通常是特殊的绝缘纸或绝缘垫片，来代替油作为绝缘介质。

这些绝缘材料具有良好的电绝缘性能，可以有效防止电弧、击穿和漏电等现象。

3. 冷却系统：干式变压器通常采用自然冷却或强制风冷的方式进行散热。

自然冷却利用空气对变压器进行散热，而强制风冷则通过风扇将空气强制循环，加快冷却速度。

冷却系统的设计和运行状态直接影响变压器的温度和功率损耗。

4. 保护系统：干式变压器通常配备有过载保护、短路保护和温度保护等系统，以确保变压器在工作过程中的安全可靠性。

这些保护系统会监测变压器的电流、温度和电压等参数，并在异常情况下采取相应的措施，如切断电源或触发警报，以保护变压器免受损害。

总体而言，干式变压器通过线圈之间的磁耦合实现电能的传递和转变，并借助绝缘材料、冷却系统和保护系统等辅助设备来保证其正常运行和安全工作。

与油浸式变压器相比，干式变压器具有不易泄漏、维护简便等优点，因此在一些特殊环境和场合下被广泛使用。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710634309.X(22)申请日 2017.07.29(71)申请人 宜兴市兴益特种变压器有限公司地址 214000 江苏省无锡市宜兴市万石镇大尖村(72)发明人 于兴益　于小军　周志强　(51)Int.Cl.H01F 27/28(2006.01)H01F 27/32(2006.01)(54)发明名称一种用于双分裂干式变压器的高压线圈结构(57)摘要本发明涉及一种用于双分裂干式变压器的高压线圈结构，包括主线圈、副线圈，所述主线圈内设有主铁芯，所述主铁芯外围缠绕有主线圈绕组，所述副线圈内设有副铁芯，所述副线圈中间位置设有主断间绝缘区，所述副线圈通过主断间绝缘区分为上半部副线圈、下半部副线圈，所述上半部副线圈、下半部副线圈从上到下依次设有第一分段副线圈、第二分段副线圈、第三分段副线圈、第四分段副线圈，所述第一分段副线圈、第二分段副线圈、第三分段副线圈、第四分段副线圈之间通过层间绝缘区分隔，整套结构绝缘效果好，可以有效限制低压侧的短路电流，具有备用电路，发生故障时不影响用户使用。

权利要求书1页 说明书3页 附图1页CN 107256772 A 2017.10.17C N 107256772A1.一种用于双分裂干式变压器的高压线圈结构，包括主线圈(1)、副线圈(2)，其特征在于：所述主线圈(1)内设有主铁芯(3)，所述主铁芯(3)外围缠绕有主线圈绕组(4)，所述副线圈(2)内设有副铁芯(6)，所述副线圈(2)中间位置设有主断间绝缘区(7)，所述副线圈(2)通过主断间绝缘区(7)分为上半部副线圈(8)、下半部副线圈(9)，所述上半部副线圈(8)、下半部副线圈(9)从上到下依次设有第一分段副线圈(10)、第二分段副线圈(11)、第三分段副线圈(12)、第四分段副线圈(13)，所述第一分段副线圈(10)、第二分段副线圈(11)、第三分段副线圈(12)、第四分段副线圈(13)之间通过层间绝缘区(14)分隔，所述上半部副线圈(8)、下半部副线圈(9)一侧均设有分接引线接头(15)，所述副线圈(2)两端连接有副线圈接线柱(5)。

干式电力变压器的生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!干式电力变压器的生产工艺流程如下：1. 设计及选材：根据变压器的使用环境、容量、电压等参数，进行设计并选择合适的铁芯材料、线圈材料、绝缘材料等。

干式变压器高压线圈的绕制办法具干式变压器高压线圈选用四段圆筒式线圈的dhl绕制：（右绕向）
在榜首段的dhl方位上开端绕制榜首匝线圈，开端处要预留必定的dhl长度导线。

如绕一圈，用玻璃布带固定在模具上，令始绕头处于分接区的dhl超卓有些。

依照规矩的dhl每层匝数绕制，容许底层多绕1～2匝。

层间放置图纸规矩网格板EGT。

导线的dhl 摆放能够不要太严密，只需规范容许，应当有必定的dhl空位，每段绕制完毕后，线段的dhl总匝数要契合图纸。

榜首段绕制完毕后，出A头。

第三段绕制：绕制办法同榜首段。

由于第三段是分接段，在干式变压器高压线分接匝数处出分接线，出线办法同油浸线圈，用无纺布包扎，加强绝缘。

第三段绕制完毕后出A6A4A2接头。

第二四段的dhl绕制：绕线模具，床头、床尾方向换向。

当榜首段绕完后，松开床头，用吊车吊起模具使模具翻转180deg;，夹紧模具轴，开端绕制第四段，办法用绕制榜首段，出X头。

第四段绕完后，开端绕制第二段，其办法如绕制第三段，出A1，A3，A5分接头。

包外绝缘2.4网格板GT四段绕完后查看各部规范，合格后外包2.4网格板EGT随后用玻璃布带固定紧。

在干式变压器高压线
圈的饶制作业悉数完后，带模下机床，绕制完毕干式变压器。

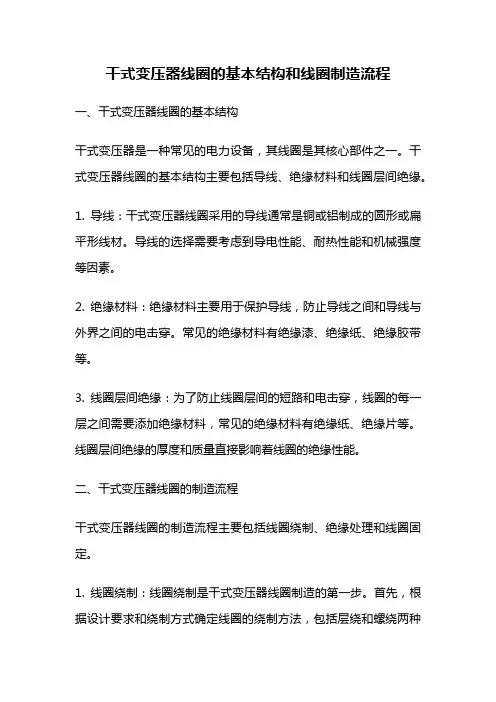

干式变压器线圈的基本结构和线圈制造流程一、干式变压器线圈的基本结构干式变压器是一种常见的电力设备，其线圈是其核心部件之一。
