2025高考物理闭合电路动态分析、故障分析及含容电路动态分析一、单选题1．某实物投影机有10个相同的强光灯L1～L10（24V/200W）和10个相同的指示灯X1～X10（24V/2W），如图连接在220V交流电源上，若工作一段时间后，L2灯丝烧断，则（）A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其它指示灯的功率减小D．X2功率减小，其它指示灯的功率增大2．在如图所示的电路中，电源内阻和定值电阻的阻值均为r，滑动变阻器的最大阻值为2r，电表均为理想电表。

闭合开关，将滑动变阻器的滑片P由a端向b端滑动的过程中，下列选项正确的是（）A．电压表的示数变大B．电流表的示数变大C．电源的效率变大D．滑动变阻器消耗功率变大二、多选题3．如图，电路中的定值电阻0R 大于电源的内电阻r 。

现将开关S 闭合，将滑动变阻器R 的滑片P 向上滑动，理想电压表V 1、V 2、V 3的示数变化量的绝对值分别为1U 、2U 、3U ，理想电流表A 的示数变化量的绝对值为I ，则下列说法中正确的是（ ）A ．电压表 V 1的示数增大，电压表V 2的示数减小B ．电流表A 的示数变大，电压表V 3的示数增大C ．电压表 V 3和电流表A 的示数变化量的比值30U r R I∆=+∆ D ．电压表 V 1和V 2的变化量12U U >三、单选题4．在如图所示电路中，闭合开关S ，当滑动变阻器的滑动触头P 向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示。

下列判断正确的是（ ）A ．|ΔU 1|<|ΔU 2|，|ΔU 2|>|ΔU 3|B ．1U I 不变，1U I ∆∆变小 C ．2U I变大，2U I ∆∆变大D ．3U I变大，3U I ∆∆变大四、多选题5．如图所示，电源电动势为E 、内阻为r ，滑动变阻器总电阻为R ，所有电表均为理想表。

高考回归复习—电学选择之闭合电路的动态分析1．如图所示的电路中，电源电动势为E ，内阻为r ，电表均为理想电表．闭合开关S 后，若减小R 的阻值，则下列说法正确的是( )A ．电流表的示数一定增大B ．电压表的示数一定增大C ．电源的输出功率一定增大D ．R1上的电压一定减小2．如图所示电路中，电源的电动势、内阻及各电阻的阻值都标记在图中，当滑动变阻器R3的滑片P 向a 端移动时,以下说法中正确的是（ ）A ．电压表示数变小，电流表示数变小B ．电阻R 1两端的电压减小C ．电源的总功率减少但电源的输出功率增大D ．如果设定流过电阻R2电流变化量的绝对值为2I ∆，流过滑动变阻器R3的电流变化量的绝对值为3I ∆，则23I I ∆<∆3．如图，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，选地面的电势为零，当滑动变阻器R 4的滑片向b 端移动时，下列说法正确的是（ ）A ．电压表读数减小B ．小球的电势能减小C ．电源的效率变高D ．若电压表、电流表的示数变化量分别为U ∆ 和I ∆ ，则1U r R I∆<+∆4．如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，R 1的阻值和电源内阻r 相等。

当滑动变阻器R 4的滑片向b 端移动时（ ）A ．电压表读数增大B ．电流表读数减小C ．电源的输出功率逐渐增大D ．质点P 将向下运动5．在如图所示的电路中，电压表、电流表均为理想电表，电源电动势为E ，内阻为r ，电路中定值电阻1R 的阻值小于电源内阻r ，则当滑动变阻器R 的滑片由a 端向b 端滑动的过程中，电流表1A 、2A ，电压表V 的示数变化量的绝对值分别为1I ∆、2I ∆、U ∆，下列说法正确的是（ ）A ．两个电流表的示数均减小B ．电压表的示数增大C ．12I I ∆<∆D ．2Ur I ∆=∆ 6．恒流源是一种特殊的电源，其输出的电流能始终保持不变。

高考物理-动态电路分析电路的动态分析直流电流分析思路1(多选)(2015·长沙四校联考)如图所示，图中的四个电表均为理想电表，当滑动变阻器滑片P向右端移动时，下面说法中正确的是()A．电压表V1的读数减小，电流表A1的读数增大B．电压表V1的读数增大，电流表A1的读数减小C．电压表V2的读数减小，电流表A2的读数增大D．电压表V2的读数增大，电流表A2的读数减小2．(多选) (2015·湖北省公安县模拟考试)如图所示电路中，电源内阻不能忽略，两个电压表均为理想电表。

当滑动变阻器R2的滑动触头P移动时，关于两个电压表V1与V2的示数，下列判断正确的是()A．P向a移动，V1示数增大、V2的示数减小B．P向b移动，V1示数增大、V2的示数减小C．P向a移动，V1示数改变量的绝对值小于V2示数改变量的绝对值D．P向b移动，V1示数改变量的绝对值大于V2示数改变量的绝对值3．(多选)如图所示，电源的电动势和内阻分别为E、r，R0＝r，滑动变阻器的滑片P由a向b缓慢移动，则在此过程中(A．电压表V1的示数一直增大B．电压表V2的示数先增大后减小C．电源的总功率先减小后增大D．电源的输出功率先减小后增大含电容器的电路解决含电容器的直流电路问题的一般方法(1)通过初末两个稳定的状态来了解中间不稳定的变化过程。

(2)只有当电容器充、放电时，电容器支路中才会有电流，当电路稳定时，电容器对电路的作用是断路。

(3)电路稳定时，与电容器串联的电路中没有电流，同支路的电阻相当于导线，即电阻不起降低电压的作用，与电容器串联的电阻为等势体，电容器的电压为与之并联的电阻两端的电压。

(4)在计算电容器的带电荷量变化时，如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于始末状态电容器电荷量之差；如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于始末状态电容器电荷量之和。

1(多选)(2015·东北三校二模)如图所示，C1＝6 μF，C2＝3 μF，R1＝3 Ω，R2＝6 Ω，电源电动势E＝18 V，内阻不计。

高三物理高考经典探求—电路的动态分析【本讲主要内容】高考经典探求——电路的动态分析【知识掌握】【知识点精析】在闭合电路中，由于局部电阻的变化，会引起整个电路总电阻的变化，从而引起内、外电路之间，外电路各部分之间电压分配的变化和各支路电流分配的变化。

即使整个电路处于一种动态环境中，学生对这一动态进行分析时，往往存在着困难。

本文试图总结一个一般做法，供同学们参考。

一、要明确电路的结构这样的电路往往都是闭合电路，内、外电路之间是串联的，这时内电阻只是干路上的一个定值电阻。

外电路往往由几部分串联而成，有的部分是确定的，有的部分是变化的。

外电路的某一部分往往是由几个支路并联而成的，有的支路是确定的，有的支路是变化的。

外电路的某一部分的某一支路可能是由几部分串联而成的，有的部分是确定的，有的部分是变化的。

二、电路电学量的变化一般是从某一局部的变化引起的，而局部电阻的变化，对整个电路总电阻的变化的影响，有的具有单调性，有的比较复杂。

三、将电阻的变化分为单调性和非单调性两种情况。

（一）局部电阻变化对总电阻的变化影响具有单调性的情况。

1、给出讨论框图：R局增大减小→R总增大减小→I总减小增大→U端增大减小→I分U 部（不确定）2、理论：①欧姆定律闭合电路欧姆定律部分电路欧姆定律②串并联电路的性质和特点3、具体分析框图中理论的选择：当讨论R局部发生变化而引起总电阻的变化时，应用串并联电路的特点之总电阻的计算。

当讨论I总的变化时，应用闭合电路的欧姆定律。

当讨论某一部分的电压分配变化时，如这一部分的电阻确定则应用部分电路欧姆定律，如这一部分的电阻已发生了变化，则应用串并联电路的性质之总电压与各部分电压的关系。

当讨论某一支路的电路的电流变化时，如这一支路是确定的，则应用部分电路的欧姆定律。

如这一支路的电阻是变化的，则应用并联电路的特点之总电流与支路电流的关系。

4、局部电阻的变化方式：①可变化电阻（滑动变阻器或电阻箱）。

②开关的闭合与断开。

课时作业 高二物理学科（A 层） 编号：35 命题人：胡明会_____班 _____组 姓名______高考物理必考知识之动态电路分析（一）、串联电路一、滑动变阻器滑片P 的位置变化引电路中电学物理量的变化分析方法：1．分析电路串并联情况 2．分析电表的测量对象 3．根据电阻变化结合相关电学知识解题【例1】如图，电源电动势和电源内阻不变,当滑片P 向左移动时，请你判断 A 表和 V 表的变化?【变式训练】图中R 1为定值电阻，电源电动势和电源内阻不变R 2为滑变阻器，滑片向右移动（ ）A ．V 1与A 读数之比等于R 1B ．V 2与A 读数之比等于R 1C ．V 1读数的变化量与A 读数的变化量之比的绝对值等于R 1D ．V 2读数的变化量与A 读数的变化量之比的绝对值等于R 1 【变式训练】电源电动势和电源内阻不变,如图当P 向下滑动时，四个电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI 、ΔU 1、ΔU 2和ΔU 3表示，（ ）A ．U 1/I 不变，ΔU 1/ΔI 不变B ．U 2/I 变大，ΔU 2/ΔI 变大C ．U 3/I 变大，ΔU 3/ΔI 不变（二）、并联电路中的动态分析【例2】如图，电源电动势和电源内阻不变, 当滑片P 向右移动时，A 1 表、 A 2 表和 V 表将如何变化？【例3】如图：电源电动势和电源内阻不变,滑阻滑片向右移动时，各表示数如何变化。

【变式训练】右图所示电路，电源电动势和电源内阻不变，R 0为定值电阻，R 为滑动变阻器。

闭合开关S 后，在滑动变阻器滑片P 向右滑动的过程中，下列说法正确的是（ ） A ．电流表A 1的示数变小B ．电流表A 2的示数变大C ．电压表V 的示数不变D ．小灯泡L 的亮度变暗（三）、开关的断开与闭合电键的断开或闭合引起电路中电学物理量的变化【例4电键K 闭合，则电流表的示数将 ，电压表的示数将 。

高考物理之闭合电路的动态分析知识点在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。

一般情况下电源的电动势和内阻不会变化。

二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。

解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。

例如，当开关接通或断开时，将怎样影响总电阻的变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。

只要一个电阻的阻值变小时，整个电路的总电阻就变小。

2、判断总电流I如何变化。

例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。

3、判断路端电压U如何变化。

此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。

4、判断电路中其他各物理量如何变化。

以上四步体现了从局部到整体，再回到局部的研究方法。

这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。

第四步是最为复杂的。

第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。

在选取研究对象方面，可采取扫清外围、逐步逼近的方法。

由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。

这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。

按照“局部----整体----局部”的程序进行分析。

基本思路：电路结构变化→R变化→R总变化→总电流I 变化→U内变化→U外变化→支路变化。

案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。

高考物理专题复习：动态电路、故障电路与含容电路分析一、单项选择题（共8小题）1．如图所示的电路中，电源电动势为E ，内阻为r ，L 为小灯泡（其灯丝电阻可以视为不变），R 1和R 2为定值电阻，R 3为光敏电阻，其阻值的大小随照射光强度的增强而减小。

闭合开关S 后，将照射光强度增强，则（）A ．电路的路端电压将减小B ．灯泡L 将变暗C ．R 1两端的电压将减小D ．内阻r 上发热的功率将减小2．如图所示的电路，电源电动势E 恒定且内阻r 不可忽略，R 1、R 2、R 3为定值电阻，R 4为滑动变阻器，A 1、A 2为理想电流表，V 1、V 2、V 3为理想电压表。

闭合开关后，I 1、I 2分别表示两个电流表的示数，U 1、U 2、U 3分别表示三个电压表的示数。

现将滑动变阻器R 4的滑片稍向上滑动一些，ΔI 1、ΔI 2分别表示两个电流表示数变化的大小，ΔU 1、ΔU 2、ΔU 3分别表示三个电压表示数变化的大小。

下列说法正确的是（）A ．U 2变小B ．22I U 变小C ．ΔU 2小于ΔU 3D ．11I U ∆∆大于12I U ∆∆3．如图所示，电源电压恒定，闭合开关S 后，电路正常工作。

过了一会儿，两电表的示数一个变大，另一个变小，则该电路中出现的故障是（）A．一定是电阻R断路B．可能是电阻R短路C．可能是灯L断路D．一定是灯L短路第3题图第4题图4．如图所示，E为内阻不能忽略的电池，R1、R2、R3均为定值电阻，电压表与电流表均为理想电表；开始时开关S闭合，电压表、电流表均有示数，某时刻发现电压表和电流表读数均变大，则电路中可能出现的故障是（）A．R1断路B．R2断路C．R1短路D．R3短路5．如图所示，R1、R2为定值电阻，C为电容器，闭合开关S，在滑动变阻器R 的滑片向下滑动过程中（）A．电阻R2中有向下的电流B．电阻R1两端的电压减小C．通过滑动变阻器R的电流变小D．电容器C极板所带电荷量变小6．如图所示，C为两极板水平放置的平行板电容器，闭合开关S，当滑动变阻器R1、R2的滑片处于各自的中点位置时，悬在电容器C两极板间的带电尘埃P 恰好处于静止状态。

“串反并同法”在动态电路分析中运用前言：电路知识是高考的必考内容，纵观近几年的高考物理试题，年年都有考题出现。

电路中涉及的物理量有电流、电压、电阻和电功率等及它们的关系，而关系又与电路特征有关，所以综合性大，能很好地考查了学生的分析推理和综合考虑问题等的能力。

其中电路中的动态分析问题，更是高考中的热点，常规解答的基本思路是：“部分—整体—部分”，即从阻值变化的部分入手，由串、并联规律判断R总的变化情况，再由闭合电路欧姆定律判断I总和U路的变化情况，最后再由部分电路欧姆定律和串并联电路电流电压关系确定各支路及其各个部分电学量的变化情况。

这种分析过程复杂其很繁琐，需要的时间也比较多，下面介绍浓缩分析思维过程的一种方法──“串反并同”法。

一、“串反并同”是指在电源内阻不可忽略的条件下，电路中与变化电阻串联的用电器，其电流、电压、功率（或电流表、电压表示数，灯泡发光的亮度等）的变化均与电阻变化规律相反；而与变化电阻并联的用电器，其电流、电压、功率等的变化均与电阻变化规律相同。

运用此法进行电路动态分析简捷、方便。

串反：当某电阻变化时，与它串联导体的各电学量（如电流、电压和电功率）都做与之相反的变化。

并同：当某电阻变化时，与它并联导体的各电学量（如电流、电压和电功率）都做与之相同的变化。

判断串或并只能以“变化部分的电阻R变”为标准：凡通过R变的电流有可能通过（不管是全部还是部分）导体RX，则RX与R变为串；凡通过R变的电流一定不通过RX，则RX与R变为并。

二、适用条件（1）加载电路的电压或者是电源的电动势恒定，如电源是干电池。

（2）电路中只有一个可变电阻。

（3）电源内阻不可忽略的情况。

注：（1）一般情况下，串反并同在对于理想电表也是适用的。

（2）对于“电源内阻不可忽略”的条件，只是路端电压不适用，因为在不考虑电源内阻时，路端电压总是等于电源电动势，不会发生变化，所以路端电压就不适用“串同并反”法，但是其他的还是适用的如其它分电压、干路电流和支路电流都还是适用的。

高考物理电路知识点分析与技巧在高考物理中，电路部分一直是重点和难点，掌握这部分知识对于取得理想的物理成绩至关重要。

下面我们就来详细分析一下高考物理电路的知识点和解题技巧。

一、电路的基本概念1、电流电流是电荷的定向移动形成的，其大小等于单位时间内通过导体横截面的电荷量。

电流的方向规定为正电荷定向移动的方向。

在金属导体中，电流的方向与自由电子定向移动的方向相反。

2、电压电压也称作电势差，是衡量电场力做功本领大小的物理量。

电路中，电源的作用就是提供电压，使得电荷能够在电路中定向移动形成电流。

3、电阻电阻是反映导体对电流阻碍作用大小的物理量。

电阻的大小与导体的材料、长度、横截面积以及温度有关。

4、电功和电功率电功是指电流做功的多少，计算公式为 W ＝ UIt 。

电功率则表示电流做功的快慢，计算公式为 P ＝ UI 。

二、电路的基本规律1、欧姆定律导体中的电流 I 跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比，即 I ＝ U ／ R 。

2、焦耳定律电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比，即 Q ＝ I²Rt 。

3、闭合电路欧姆定律闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比，即 I ＝ E ／（R ＋ r) 。

其中，E 为电源电动势，r 为电源内阻。

三、电路的连接方式1、串联电路串联电路中，电流处处相等，总电压等于各部分电路电压之和，总电阻等于各部分电路电阻之和。

2、并联电路并联电路中，各支路电压相等，总电流等于各支路电流之和，总电阻的倒数等于各支路电阻倒数之和。

四、电路的分析方法1、等效电路法将复杂的电路通过等效变换，简化为简单的电路，从而方便分析计算。

2、支路电流法以各支路电流为未知量，依据基尔霍夫电流定律和电压定律列出方程组，求解各支路电流。

3、节点电压法以节点电压为未知量，依据基尔霍夫电流定律列出方程，求解节点电压，进而求出各支路电流。

高中物理动态电路解题技巧动态电路分析问题是电学中经常遇到的一种典型题目，各类考试中也经常出现这类考题。

对于动态电路，我们往往采用闭合电路欧姆定律进行分析求解。

首先简单地归纳一下引起电路动态变化的几种情况，其中最重要的是滑动变阻器（或电阻箱）改变电路中的总电阻。

一、解答此类直流电路动态分析的一般思路：1、电路中无论是在串联电路中还是在并联电路中，只要有一个电阻的阻值变大，整个电路的总电阻也必变大；一个电阻的阻值变小，整个电路的总电阻也必变小。

2、由总电阻的变化，通过公式rR E I +=和U ＝E －Ir ，可以判断路端电压和干路电流的变化情况。

3、由干路电流和路端电压的变化，进一步判定电阻不变的支路的电流、电压的变化。

4、再进一步判定含有变化电阻部分的电流、电压的变化。

如变化部分是在并联回路中，则仍应先判定固定电阻部分的电流、电压；最后确定变化电阻上的电流、电压的变化。

例1：图1中变阻器的滑片P 向下移动时，各电表的示数怎样变化? 分析：当P 向下滑动时，电阻R 2接入电路的阻值变大，总电阻随之变大，根据↑+↓=)(r R E I 可知，电路中的总电流变小，则A 3示数变小；进而根据Ｕ端↑＝Ｅ－Ｉ↓ｒ可知，路端电压变大，即V 1示数变大；根据33R I U ↓↓=可知，V 3示数变小；根据↓-↑↑=312U U U 可知，V 2示数变大；根据121R U I ↑↑=可知，A 1示数变大；根据↑-↓↓=12I I I 可知，A 2示数变小。

归纳起来，A 2、A 3、V 3示数变小，V 1、V 2、A 1示数变大。

（本题中，为了分析表达的简洁，我们约定一套符号：“⇒”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

）这一过程分析，环环相扣，需要做题者首先要对电路结构了如指掌，其次要对闭合电路欧姆定律运用娴熟，此外还要有清醒的大脑。

解题时，注意力要高度集中，稍有疏乎，就会前功尽弃，满盘皆输。

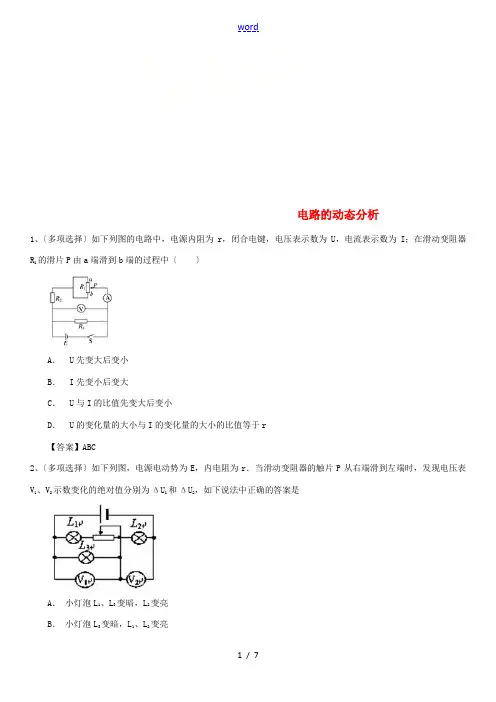

电路的动态分析1、〔多项选择〕如下列图的电路中，电源内阻为r，闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中〔〕A．U先变大后变小B．I先变小后变大C．U与I的比值先变大后变小D．U的变化量的大小与I的变化量的大小的比值等于r【答案】ABC2、〔多项选择〕如下列图，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，如下说法中正确的答案是A．小灯泡L1、L3变暗，L2变亮B．小灯泡L3变暗，L1、L2变亮C．ΔU1<ΔU2D．ΔU1>ΔU2【答案】BD3、〔多项选择〕压敏电阻的受力面所受压力越小，其阻值越大，如图甲，将压敏电阻R平放在竖直升降电梯的轿厢内，受力面朝上，在其受力面放一质量为m物体，电梯静止时电压表示数为U0；某段时间内电压表示数随时间变化图线如图乙，如此〔〕A．t1- t2时间内压敏电阻受力面所受压力恒定B．t1- t2时间内电容器处于充电状态C．t2之后电梯处于超重状态D．t2之后电梯做匀变速运动【答案】BD4、〔多项选择〕在如下列图电路中，电源电动势为E、内阻为r.开关S1、S2、S3、S4均闭合，C是水平放置的平行板电容器，板间悬浮着一油滴P，如下哪些方法会使P向上运动( )A．断开S2B．适当减小两板之间的距离C．断开S4并适当减小两板之间的距离D．断开S4并适当减小两板之间的正对面积【答案】ABD5、〔多项选择〕如下列图电路中，定值电阻R大于电源内阻r，当滑动变阻器滑动端向右滑动后，理想电流表A1、A2、A3的示数变化量的绝对值分别为△I1、△I2、△I3，理想电压表示数变化量的绝对值为△U，如下说法中正确的答案是〔〕A．电流表A2的示数一定变小B．电压表V的示数一定增大C．△I3一定大于△I 2 x/-k*wD．△U与△I1比值一定小于电源内阻r【答案】BCD6、如图为学校配电房向各个教室的供电示意图，T为理想变压器，V1、A1为监控市供电端的电压表和电流表，V2、A2为监控校内变压器的输出端的电压表和电流表，R1、R2为教室的负载电阻，V3、A3为教室内的监控电压表和电流表，配电房和教室间有相当长的一段距离，如此当开关S闭合时( )A．电流表A1、A2和A3的示数都变大B．只有电流表A1的示数变大C．电压表V3的示数变小D．电压表V2和V3的示数都变小【答案】C7、如下列图，理想变压器的副线圈上通过输电线接有三只灯泡L1、L2和L3，输电线的等效电阻为R，原线圈接有一个理想电流表，开始时开关S接通，当S断开时，以下说法正确的答案是( )A．原线圈两端P、Q间的输入电压减小B．等效电阻R上的功率变大C．原线圈中电流表示数变大D．灯泡L1和L2变亮【答案】D8、(多项选择)如下列图，理想变压器原、副线圈的匝数比为10∶1，b是原线圈中心的抽头，电压表和电流表均为理想电表，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin 100πt V，如此( )A．当单刀双掷开关与a连接时，电压表V1的示数为22 VB．当t＝s时，电压表V0的读数为220 VC．单刀双掷开关与a连接，当滑动变阻器滑片P向上移动的过程中，电压表V1的示数增大，电流表示数变小D．当单刀双掷开关由a扳向b时，电压表V1和电流表的示数均变小【答案】BC9、如下列图，理想变压器的原线圈接高电压，降压后通过一段电阻不可忽略的线路接用电器，其中灯L1、L2的规格完全一样，R为一滑动变阻器．现将R的滑动触头P向下滑动，如此交流电压表V、交流电流表A的示数变化与灯L1、灯L2的明暗变化情况为( )A． V增大，A增大，灯L1、灯L2都变亮B． V增大，A减小，灯L1变亮，灯L2变暗C． V减小，A减小，灯L1变暗，灯L2变亮D． V不变，A减小，灯L1不变，灯L2变暗【答案】B10、如图理想变压器原、副线圈的匝数之比为2∶1，现在原线圈两端加上交变电压u＝311si n (100πt)V时，灯泡L1、L2均正常发光，电压表和电流表可视为理想电表. 如此如下说法中正确的答案是( )A．该交流电的频率为100 HzB．电压表的示数为155.5 VC．假设将变阻器的滑片P向上滑动，如此电流表读数变大D．假设将变阻器的滑片P向上滑动，如此L1将变暗、L2将变亮【答案】C11、〔多项选择〕如下列图电路中，电源电动势为E、内阻为r，R0定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R的阻值，电压表示数的变化量的绝对值为△U，电流表示数的变化量的绝对值为△I，如此〔〕A．变化过程中△U和△I的比值保持不变B．电压表示数U和电流表示数I的比值不变C．电阻R0端电压减小，减少量为△UD．电容器的带电荷量增加，增加量为C△U【答案】AD12、(多项选择)在如下列图的电路中，闭合开关S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．如下比值正确的答案是 ( )A．不变，不变 B．变大，变大C．变大，不变 D．变大，不变【答案】ACD13、如下列图，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，如此( )A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大【答案】A14、如下列图，将一根粗细均匀的电阻丝弯成一上闭合的圆环，接入电路中，电路与圆环的O点固定，P为与圆环良好接触的滑动头．闭合开关S，在滑动头P缓慢地由m点经n点移到q点的过程中，电容器C所带的电荷量将〔〕A．由小变大 B．由大变小C．先变小后变大 D．先变大后变小【答案】C15、用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如下列图，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到〔〕A．电流表示数不变 B．电流表示数减小C．电压表示数增大 D．电压表示数减小【答案】D16、如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为〔〕A．电压表示数增大，电流表示数减少B．电压表示数减少，电流表示数增大C．两电表示数都增大D．两电表示数都减少【答案】A17、如下列图，E=13.5 V，r=2 Ω，R4=2 Ω，R5=1 Ω，R6=3 Ω，电流表和电压表均为理想电表，当开关S断开时，电流表的读数为I1=1.35 A，电压表的示数为U1=1.35 V，当S闭合后，电流表的读数为I2=1.5 A，电压表的示数为U2=2.25 V，求R1、R2、R3的阻值．【答案】4 Ω 8 Ω 2 Ω。

直流电路常见物理模型1.高考命题中，直流电路部分主要考查欧姆定律、电阻定律、焦耳定律、闭合电路欧姆定律、直流电路的功率问题、包含电容的电路分析，电路故障和黑箱问题。

2.掌握规律的基础知识，重点考查电学部分物理核心素养和实验操作能关键能力。

一.电路动态分析模型1.电路的动态分析问题：是指由于断开或闭合开关、滑动变阻器滑片的滑动等造成电路结构发生了变化，某处电路变化又引起其他电路的一系列变化；对它们的分析要熟练掌握闭合电路欧姆定律，部分电路欧姆定律，串、并联电路中电压和电流的关系．2.电路动态分析的三种常用方法(1)程序法【需要记住的几个结论】：①当外电路的任何一个电阻增大(或减小)时，整个电路的总电阻一定增大(或减小)。

②若电键的通断使串联的用电器增多时，总电阻增大；若电键的通断使并联的用电器增多时，总电阻减小③用电器断路相当于该处电阻增大至无穷大，用电器短路相当于该处电阻减小至零。

(2)“串反并同”结论法①所谓“串反”，即某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小，反之则增大。

②所谓“并同”，即某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大，反之则减小。

即：U 串↓I 串↓P 串↓ ←R ↑→U 并↑I 并↑P 并↑ 【注意】此时电源要有内阻或有等效内阻，“串反并同”的规律仅作为一种解题技巧供参考。

(3)极限法因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分别滑至两个极端，让电阻最大或为零再讨论。

3.电路动态变化的常见类型：①滑动变阻器滑片移动引起的动态变化：限流接法时注意哪部分是有效电阻，分压接法两部分电阻一增一减，双臂环路接法有最值；②半导体传感器引起的动态变化：热敏电阻、光敏电阻、压敏电阻等随温度、光强、压力的增大阻值减小；③开关的通断引起的动态变化：开关视为电阻，接通时其阻值为零，断开时其阻值为无穷大，所以，由通而断阻值变大，由断而通阻值变小。

专题01 动态电路分析1．(2017黑龙江大庆一模)如图所示的电路中，电源有不可忽略的内阻，R1、R2、R3为三个可变电阻，电容器C1、C2所带电荷量分别为Q1和Q2，下列判断正确的是（）A．仅将R1增大，Q1和Q2都将增大B．仅将R2增大，Q1和Q2都将增大C．仅将R3增大，Q1和Q2都将不变D．突然断开开关S，Q1和Q2都将不变【参考答案】BC2．（2016洛阳联考）如图所示电路中，电源的电动势为E，内电阻为r．当变阻器R的滑片P 向上移动时，电压表V的示数U和电流表A的示数I变化的情况是A．U变大，I变大B．U变小，I变小C．U变大，I变小D．U变小，I变大【参考答案】 C【名师解析】当变阻器R的滑片P向上移动时，电流表A的示数I一定减小。

外电路总电阻增大，电源输出电流减小，电压表V的示数U一定增大，选项C正确。

3.（2014高考上海物理第18题）如图，电路中定值电阻阻值R大于电源内阻阻值r。

将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为△V1、△V2、△V3，理想电流表A示数变化量的绝对值为△I，则A．A的示数增大B．V2的示数增大C．△V3与△I的比值大于rD．△V1大于△V2【参考答案】ACD【名师解析】滑动变阻器滑片向下滑动，外电路总电阻减小，电流表A 中电流增大，A 的示数增大，V 1中的电流增大，V 1的示数增大，V 3的示数减小。

由于电源输出电流增大，路端电压减小，所以V 2的示数减小，选项A 正确B 错误。

由于理想电压表V 1、V 3示数之和等于电压表V 2的示数.，△V 1大于△V 2，选项D 正确。

由V 1+V 3=E-Ir ，△V 1-△V 3=-△Ir,，3V I ∆∆=r+1VI∆∆，△V 3与△I 的比值大于r ，选项C 正确。

4。

(2013高考江苏物理第4题) (问6)在输液时，药液有时会从针口流出体外，为了及时发现，设计了一种报警装置，电路如图所示。

高中物理动态电路分析教案
一、教学目标：
1. 理解动态电路的基本概念和特点；
2. 掌握动态电路中电流、电压的计算方法；
3. 能够分析动态电路中的电流、电压变化规律。

二、教学内容：
1. 动态电路的基本概念；
2. 电阻、电容、电感在动态电路中的应用；
3. 动态电路中的串联、并联和复合电路的分析方法。

三、教学准备：
1. 课件：电路图、示波器显示图等；
2. 实验器材：电源、电阻、电容、电感等元件；
3. 教学资料：相关电路分析方法及示例。

四、教学步骤：
1. 引入：通过一个简单的例子引入动态电路的概念，激发学生对电路分析的兴趣。

2. 讲解：介绍动态电路的基本组成和特点，讲解电阻、电容、电感在电路中的作用。

3. 分析：通过几个实例分析串联、并联以及复合电路的电流、电压变化规律，并让学生体会电路中的动态变化过程。

4. 练习：让学生针对不同类型的动态电路进行练习，加深对电路分析方法的理解。

5. 实验：设计一个动态电路实验，让学生亲自操纵实验器材，观察电路中的电流、电压变化情况。

6. 总结：对本节课的内容进行总结，并强调动态电路分析在生活中的应用。

五、作业布置：
1. 完成课堂练习题；
2. 阅读相关资料，了解动态电路在各种电子设备中的应用。

六、教学反思：
通过本节课的教学，学生应该能够掌握动态电路的基本概念和分析方法，能够独立分析简单的动态电路。

同时，也需要鼓励学生积极参与课堂讨论和实验，提高他们的动手能力和实践能力，从而更好地理解和运用动态电路分析知识。

高考物理闭合电路的动态分析方法）在处理闭合电路中的动态分析问题时，一是要抓住变化因素和不变因素，用数学语言描述时要明确谁是自变量、谁是常量、谁是因变量。

一般情况下电源的电动势和内阻不会变化。

二是要从元件的变化情况入手，从局部到整体，再回到局部，逐步分析各物理量的变化情况。

解题时可分为四步：1、判断局部元件的变化情况，以确定闭合电路的总电阻如何变化。

例如，当开关接通或断开时，将怎样影响总电阻的变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

当然，更常见的是利用滑动变阻器来实现动态变化。

应该记住，电路中不论是串联部分还是并联部分，只要一个电阻的阻值变大时，整个电路的总电阻就变大。

只要一个电阻的阻值变小时，整个电路的总电阻就变小。

2、判断总电流I如何变化。

例如，当总电阻增大时，由闭合电路欧姆定律知，因此I减小。

3、判断路端电压U如何变化。

此时，由于外电路电阻R和电流均变化，故用判断有一定困难，此时可用来判断。

4、判断电路中其他各物理量如何变化。

以上四步体现了从局部到整体，再回到局部的研究方法。

这四步中，第一步是至关重要的，若判断失误，则后续判断均会出错。

第四步是最为复杂的。

第四步中要能快捷地作出判断，要求在利用物理规律方面，除了欧姆定律、焦耳定律以外，还要熟悉串联电路、并联电路的特点，主要是串联电路中的分压关系和并联电路中的分流关系。

在选取研究对象方面，可采取扫清外围、逐步逼近的方法。

由于与变化元件越近的电路通常与之联系也会越密切，因此其物理量变化也将复杂。

这样，不妨从与变化元件联系最松散的电路开始分析，再逐步推理，从已知条件出发，循着规律，一步一个结论，将结论又作为已知条件向下推理，最后判断变化元件有关物理量的变化情况。

按照“局部----整体----局部”的程序进行分析。

基本思路：电路结构变化→R变化→R总变化→总电流I变化→U内变化→U外变化→支路变化。

案例分析，当滑动变阻器接头向b端滑动，各电表示数如何变化：滑动变阻器向b端滑动→R减小→R外减小→R总减小（R外＋r）→总电流I减小（A1示数减小）→U外增大（V示数增大）总电流I减小→R1的电压减小→R2的电压增大（U外等于R1的电压加上R2的电压）→R2的电流增大（A2示数增大）并同串反并同：某电阻R增大，与之并联的电阻中电流，电压都将增大。

专题8.3 动态电路分析一、单选题1．图所示电路中，电流表和电压表均为理想电表，R为光敏电阻，其阻值随光照增强而减小，电源内阻不能忽略。

闭合开关S后，当光照逐渐增强时，关于电流表示数I和电压表示数U的变化情况，下列说法正确的是（）A．I增大，U增大B．I增大，U减小C．I减小，U减小D．I减小，U增大2．如图所示的电路中，电源内阻不能忽略。

闭合开关S，当滑动变阻器R的滑片向右滑动时，电流表与电压表示数变化情况分别是（）A．增大增大B．减小减小C．增大减小D．减小增大3．如图所示的电路中，电源电动势为E，内阻为r，当开关由断开到闭合时，安培表A、伏特表V示数的变化是（）A．伏特表V示数减小，安培表A示数减小B．伏特表V示数增大，安培表A示数减小C．伏特表V示数减小，安培表A示数增大D．伏特表V示数增大，安培表A示数增大4．如图所示的电路中，电源电动势E，内电阻r，接有灯L1和L2。

闭合电键S后，把变阻器R的滑动触头从a向b端移动过程中，则（）A．灯L1和灯L2都变亮B．灯L1和灯L2都变暗C．灯L1变暗，灯L2变亮D．灯L1变亮，灯L2变暗5．如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A．电流表的示数变小B ．路端电压变大C ．电源的输出功率变小D ．电路的总电阻变大6．如图所示为某控制电路，由电动势为E 、内阻为r 的电源与定值电阻1R 、2R 及电位器（滑动变阻器）R 连接而成，1L 、2L 是两个指示灯。

当电位器的触片由b 端滑向a 端时，下列说法中正确的是（ ）A ．1L 、2L 都变亮B ．1L 、2L 都变暗C ．1L 变亮，2L 变暗D ．1L 变暗，2L 变亮7．如图，电源的输出电压和A 、B 两灯的电阻均不变．若滑动变阻器R 的滑片向左移动，则（ ）A ．A 、B 两灯均变亮B ．A 、B 两灯均变暗C ．A 灯变暗，B 灯变亮D ．A 灯变亮，B 灯亮度不变8．如图是酒精测试仪的电路，R 0是定值电阻．已知酒精气体的浓度越大，酒精气体传感器的电阻越小，则对酗酒者进行测试时A ．酒精气体传感器电阻变大B ．电压表示数变大C ．电压表示数变小D ．电路的总电阻变大9．在图示电路中，电源内阻不可忽略，1R 、2R 为定值电阻，G 为灵敏电流计，V 为理想电压表，平行板电容器两极板水平，开关S 闭合后，位于电容器两板间的带电油滴恰好静止，现将滑动变阻器的滑片P 向下移动，则以下说法正确的是（ ）A ．G 中有从a 到b 的电流B ．V 示数增大C．油滴向上运动D．电源内阻消耗功率减小10．如图所示,电源电动势为E,内阻为r.当开关S闭合,滑动变阻器的滑片P位于中点位置时,三个小灯泡1L、2L、3L都正常发光,且亮度相同,则( )A．三个灯泡的额定功率相同B．三个灯泡的额定电压相同C．三个灯泡的电阻按从大到小排列是1L、2L、3LD．当滑片P稍微向左滑动,灯1L和3L变暗,灯2L变亮11．如图所示电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是（）A．电压表示数不变，电流表示数不变B．电压表示数变小，电流表示数变小C．电压表示数变大，电流表示数变小D．电压表和电流表的示数的比值不变12．如图所示的电路中，电源电动势为E，内阻为R，1L和2L为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法中不正确的是（）A．电压表读数将变大B．1L亮度不变，2L将变亮C．1L将变亮，2L将变暗D．电源内阻的发热功率将变小13．如图所示，电源电动势为E、内阻为r，R0为定值电阻，电容器的电容为C．闭合开关S，增大可变电阻R阻值的过程中，电压表示数的变化量为ΔU，电流表示数的变化量为ΔI，则（）A．电压表示数U和电流表示数I的比值为R0+rB．ΔU和ΔI的比值为rC．电容器电荷的增加量为CΔUD ．电阻R 0两端电压的减小量为ΔU14．在如图所示的电路中，0R 是定值电阻，1R 、2R 是滑动变阻器，D 为理想二极管。

难点55电路动态问题的分析电路动态问题最常见的是，根据欧姆定律及串、并联电路的性质，来分析电路中某一电阻变化而引起的电路中其他电学量的变化情况．解题的常见方法如下：1．程序法：基本思路是“部分一整体-部分”．即从阻值变化的部分人手，由串、并联电路规律判知R总的变化情况，再由欧姆定律判知，总和U端的变化情况，最后由部分电路欧姆定律与串、并联电路的特点判断各分量的变化情况．即R局2.直观法：直接应用“部分电路中R、I、U的关系”的两个结论：①仅某一电阻R阻值增大，必引起流过该电阻中的电流I的减小和该电阻两端电压U的增大；②仅某一电阻R阻值增大，必引起与此电阻并联的支路中电流I并的增大和与之串联的各电路电压U串的减小． 3．极限法：因滑动变阻器滑片滑动引起电路变化的问题，可将动态电路的特点是“牵一发而动全身”．判断此类问题时，应先由局部的变化推出总电流的变化、路端电压的变化，再由此分析对其他各部分电路产生的影响，一般是先分析固定电阻支路再分析变化支路．闪记；直观法可记为：“并同串反法即与电阻并联或间接并联部分的电压或电流的变化与该电阻变化趋势一致；与电阻有串联或间接串联关系的电路中的电流或电压与该电阻变化趋势相反．通过开关的断开（或闭合）也能改变电路的电阻，从而影响整个电路或部分电路的电压、电流或功率的变化．一般情况是开关断开相当于该处电阻值变大；开关闭合相当于该处电阻值减小．如图所示S2闭合后，R2支路电阻减小，总电阻减小，干路电流增大，并联支路部分电压减小，灯泡均变暗．电路，电路外电阻增大，根据闭合电路欧姆定律，整个电路的电流减小，所以内电压减小，路端电压增大，电压表读数增大．由于R，与电源内阻之和不变，当整个电路电流减小时，Ri两端电压与电源内电压之和减小，所以R3两端电压增大，因此电流表读数增大，，故选项B正确．答案：B．纯电阻电路中，电功率等于热功率；非纯电阻电路{中，电功率只有一部分转化！成热功率．纯电阻电路中只有电阻元件，如电熨斗、电炉等；非纯电阻电路中常含有电动机、电解槽等，处理该类题目首先应当注意接入电动机的电路是非纯电阻电路，电动机的输入功率（即消耗的总功率Ⅵ）=转化为机械能的功率+转化为内能的功率，其中电动机的输出功率就是转化为机械能的功率，电解槽的输出功率就是转化为化学能的功率，。

努力必有收获，坚持必会胜利，加油向未来！高三复习专题9 闭合电路欧姆定律应用一、闭合电路欧姆定律应用【知识梳理】【题型1】如图,电路中电源电动势E=10V,内阻r=1Ω,小灯泡L额定电压U=8V,额定功率字迹模糊不清,电动机M线圈电阻RM=2Ω.闭合开关S后，灯泡恰好正常发光，电动机输出机械功率P=3.5W.求：(1)电源中电流I；(2)电动机线圈中电流IM；(3)小灯泡额定功率PL。

【强化练习1】如图所示，电源电动势E=6V，小灯泡L标有“3V，0.9W”，开关S接1，当滑动变阻器调到R=4Ω时，小灯泡L正常发光；现将开关S接2，小灯泡L和电动机M均正常工作，则（）A．电源的内阻为10ΩB．电动机的内阻为4ΩC．电动机正常工作的电压为1.8VD．电源的效率为70%【强化练习2】如图所示，图线a是某一电源的U-I曲线，图线b是一定值电阻的U-I曲线，若将该电源与该定值电阻连成闭合电路（该电源的内阻r=2.0Ω），则下列说法正确的是（）A．该定值电阻为6ΩB．该电源的电动势为20VC ．将3只这种电阻并联作为外电阻，电源输出功率最大D ．将2只这种电阻串联作为外电阻，电源输出功率最大二、闭合电路动态分析【题型1】在图所示电路中，电源电动势为E ，内阻为r ，电流表A 、电压表V 1、V 2、V 3均为理想电表，R 1为定值电阻，R 2为滑动变阻器。

闭合开关S ，当R 2的滑动触头P 由下端向上滑动的过程中（ ）A ．电压表V 1、V 2的示数增大，电压表V 3的示数不变B ．电流表A 示数变大，电压表V 3的示数变小C ．电压表V 2示数与电流表A 示数的比值不变D ．电压表V 3示数变化量的绝对值与电流表A 示数变化量的绝对值的比值不变【题型2】如图所示，当滑线变阻器的滑动触头向上端移动时（ ）A ．电压表V 的示数增大，电流表A 的示数减小B ．电流表A 和电压表V 的示数都增大C ．电流表A 和电压表V 的示数都减小D ．电压表V 的示数减小，电流表A 的示数增大【方法总结】【强化练习1】如图所示的电路中，E 为电源电动势，r 为电源内阻，R 1和R 3均为定值电阻，R 2为滑动变阻器。
