犀牛基础教程详细版共134页

犀牛基础教程详细

第3页/共133页
苹果
三，还是曲线工具画苹果蒂，四。选取圆管工具《右击立方体工具在跳出的实体工具栏中选取圆管工具》按提示选取要建立圆管的曲线。然后在提示窗口输入起点圆管半径0.1右击，再输入终点端圆管半径0.4右击结束。
第4页/共133页
苹果
四。最后按不等距边缘工具修整。然后在提示窗口中输入要导角的大小0.1。然后选取要导角的苹果蒂边缘就成。《右击布尔运算并集工具在跳出的实体工具栏中选倒角工具。》。五。文件。保存。完成。
一：在TOP视图内用圆形工具画个圆，然后用曲线工具画如图二所示钥匙前部分轮廓线《随意像样就成》。《选定曲线状态下按F10可调整。按F11取消调整。》
第19页/共133页
钥匙
二，用修剪工具修剪钥匙轮廓线，按提示先选取剪切用物体《图上》然后选修要修剪的物体《图下》注意：结束操作可以右击也可以按Enter结束，不结束可以一直修剪下去。再按第二个要删除的物体就是。
八。按复制工具再复制二个立方长条。注意在right视图内三根立方条的上下位置。
第26页/共133页
钥匙
九。按布尔运算差集工具《右击布尔运算并集工具在跳出的实体工具栏中选差集工具。》根据提示选取钥匙实体右击结束选取，接着再选取圆柱体和那三个立方长条，然后右击结束布尔运算。
第45页/共133页
双轨扫描出的椅子
三。在FRONT视图内用直径椭圆工具按 SHIFT键不松作椭圆，调整椭圆位置到如图所示。
第46页/共133页
双轨扫描出的椅子
四。用双轨扫描工具《右击曲面工具在跳出的曲面栏中选双轨扫描工具》根据窗口提示先选取二条轨道。再选择随圆。右击，再右击。

犀牛基础教程

• 选择菜单栏中的工具/ 工具列配置命令,弹出如图所示的工具列对话框，在工具列列表中勾选相应的选项,即可在界面中显示其它的工具箱，
计算机辅助设计Ⅱ--产品外观设计
界面介绍
自定义界面
界面的自定义：
按住键盘的 Ctrl 键,并拖曳图标到工具栏中图标的间隙处后释放即可复制图标，按住键盘的Shift 键,并拖曳图标到工具栏中图标的间隙处后释放即可移动图标，
计算机辅助设计Ⅱ--产品外观设计
快捷方式
界面介绍
平移视图：正交视图中,RMB + 拖动鼠标
透视图中,Shift + RMB + 拖动鼠标 RMB即 right mouse button 鼠标右键
放大视图： Ctrl + RMB + 向上拖动鼠标缩小视图： Ctrl + RMB + 向下拖动鼠标旋转视图：正交视图中, Ctrl + Shift + RMB + 拖动鼠标
创建图形，正交视图中对象不会产生透视变形效果，通常绘制曲线等操作都在正交视图中完成，
• 透视图 Perspective ：一般不用于绘制曲线,可以在该视图中观察模型的形态,偶尔会在此视图中通过捕捉来定位点，
• 工作中的视图 / 视图的激活 Active Viewport ：视图栏以蓝色显示,创建图形时可移动鼠标来切换视图，
相对坐标法：格式是：rx,y,含义是相对于前一点的 X,Y 的坐标, 也可以理解为把前一点当作原点,其 X,Y 的坐标数值可以使用格式@x,y
相对极坐标法：
原理与上面介绍一样,格式是 rd<a 或 @d<a
界面介绍
计算机辅助设计Ⅱ--产品外观设计

RHINO犀牛基础教程

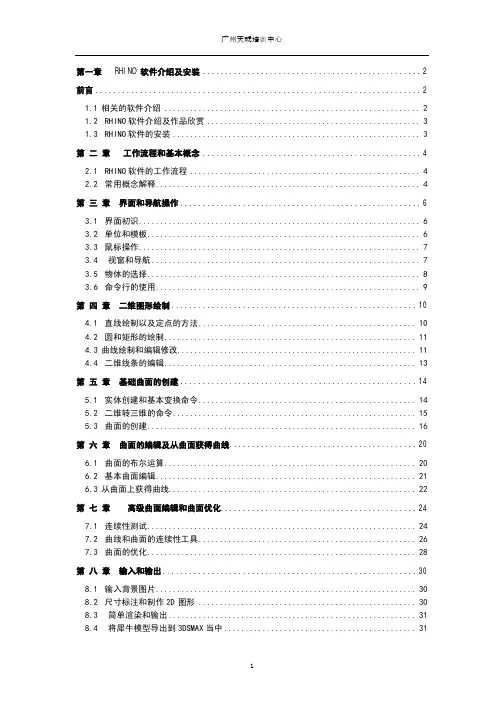

第一章 RHINO 软件介绍及安装 (2)前言 (2)1.1相关的软件介绍 (2)1.2RHINO软件介绍及作品欣赏 (3)1.3RHINO软件的安装 (3)第二章工作流程和基本概念 (4)2.1RHINO软件的工作流程 (4)2.2常用概念解释 (4)第三章界面和导航操作 (6)3.1界面初识 (6)3.2单位和模板 (6)3.3鼠标操作 (7)3.4视窗和导航 (7)3.5物体的选择 (8)3.6命令行的使用 (9)第四章二维图形绘制 (10)4.1直线绘制以及定点的方法 (10)4.2圆和矩形的绘制 (11)4.3曲线绘制和编辑修改 (11)4.4二维线条的编辑 (13)第五章基础曲面的创建 (14)5.1实体创建和基本变换命令 (14)5.2二维转三维的命令 (15)5.3曲面的创建 (16)第六章曲面的编辑及从曲面获得曲线 (20)6.1曲面的布尔运算 (20)6.2基本曲面编辑 (21)6.3从曲面上获得曲线 (22)第七章高级曲面编辑和曲面优化 (24)7.1连续性测试 (24)7.2曲线和曲面的连续性工具 (26)7.3曲面的优化 (28)第八章输入和输出 (30)8.1输入背景图片 (30)8.2尺寸标注和制作2D图形 (30)8.3简单渲染和输出 (31)8.4将犀牛模型导出到3DSMAX当中 (31)第一章RHINO 软绍件介及安装前言日本日立公司作过统计，该公司每增加1000亿日元的销售收入，工业设计所占的作用占51%，而设备改造的作用只占12%。

由此可见工业设计的巨大作用。

目前中国大陆正在已经逐步由代工企业转型为更高层次的自主品牌、自主设计的模式，所以在未来需要大量的工业设计的人才。

产品诉求上也从“量的满足”转向追求“质的满足”甚至“感情的满足”。

工业设计专业的全称为工业产品造型设计。

产品造型过程中常需要将设计产品虚拟出来以实现设计模型化。

运用计算机绘制虚拟模型的方式有网格、面片以及NURBS等多种;但NURBS造型方式目前是最好的,尤其在建立复杂曲面模型方面更体现出其优越性。

犀牛入门简易教程(讲义)

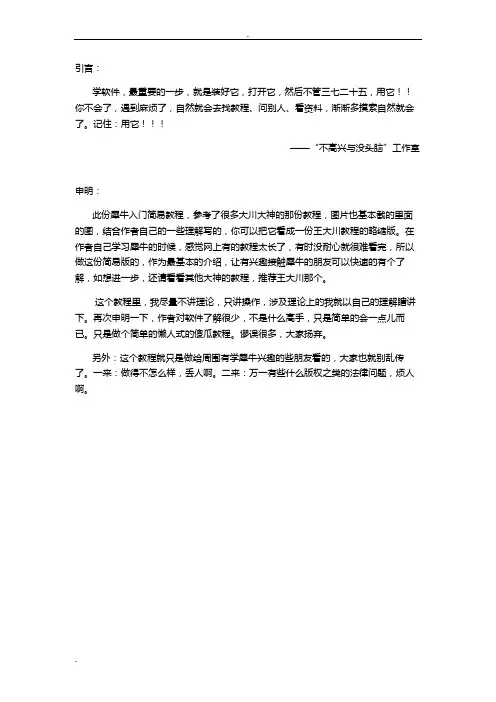

引言：学软件，最重要的一步，就是装好它，打开它，然后不管三七二十五，用它！！你不会了，遇到麻烦了，自然就会去找教程、问别人、看资料，渐渐多摸索自然就会了。

记住：用它！！！——“不高兴与没头脑”工作室申明：此份犀牛入门简易教程，参考了很多大川大神的那份教程，图片也基本截的里面的图，结合作者自己的一些理解写的，你可以把它看成一份王大川教程的略缩版。

在作者自己学习犀牛的时候，感觉网上有的教程太长了，有时没耐心就很难看完，所以做这份简易版的，作为最基本的介绍，让有兴趣接触犀牛的朋友可以快速的有个了解，如想进一步，还请看看其他大神的教程，推荐王大川那个。

这个教程里，我尽量不讲理论，只讲操作，涉及理论上的我就以自己的理解瞎讲下。

再次申明一下，作者对软件了解很少，不是什么高手，只是简单的会一点儿而已。

只是做个简单的懒人式的傻瓜教程。

谬误很多，大家扬弃。

另外：这个教程就只是做给周围有学犀牛兴趣的些朋友看的，大家也就别乱传了。

一来：做得不怎么样，丢人啊。

二来：万一有些什么版权之类的法律问题，烦人啊。

1.SU与犀牛简单来说，一句话：不一样。

作者不会其他的，就会这两个建模软件（其实我更多的用手模）。

我个人用法是 SU建规则式的，犀牛建曲面的。

这里有个Polygon 与Nurbs的概念区别。

大家自己百度之，大川的教程里也有。

我简单的理解就是前一个是用不断细分的平面来表示曲面，SU就是；后一个就是绝对光滑的“真”曲面，如犀牛。

看图你就懂了。

SU与犀牛可以混合用，相互导吗？可以，但麻烦，不推荐。

方法自己百度。

2.界面菜单栏：不说了，和其他软件一样。

命令栏：与CAD一样标准工具栏：自己把鼠标放上面停一会儿就知道是什么了。

常用的：图层按钮、隐藏与显示、属性（弄材质弄颜色）、渲染（犀牛自带的，当是一个预览功能）。

提醒：一定要用好图层啊。

建模区：双击左上角那个框框就放大，再双击又缩小。

后面单独讲。

状态栏：与CAD差不多。

主工具栏：最重要的东西，建模用到的所有命令。

RHINO犀牛基础教程

RHINO犀牛基础教程
在这篇文章中，我们将为您介绍Rhino（犀牛）的基础知识。

Rhino 是一款三维建模工具，被广泛应用于工业设计、建筑设计以及珠宝设计等领域。

它以其强大的建模和分析能力闻名，可以帮助设计师将想法转化为现实的模型。

Rhino（犀牛）的界面非常直观，容易上手。

一旦您打开软件，首先看到的是3D视图窗口、工具栏和命令行。

在3D视图窗口中，您可以使用鼠标旋转、缩放和移动模型，以便从不同角度观察模型。

要开始创建对象，您可以使用Rhino的基本几何图形工具。

点击菜单栏中的“绘图”选项，您将看到诸如点、线、弧、曲线等工具。

选择相应的工具后，您可以在3D视图窗口中点击鼠标来绘制对象。

例如，如果您想绘制一条线，点击工具栏中的“直线”按钮，然后在3D视图窗口中点击两个点，就会生成一条直线。

除了基本几何图形工具之外，Rhino还包含了高级建模工具。

例如，您可以使用曲面工具创建复杂的曲线，然后通过拉伸、修剪和旋转来生成实体。

此外，Rhino还提供了布尔运算工具，可以根据交集、差集和并集等操作创建新对象。

综上所述，Rhino是一款功能强大的三维建模工具，可用于各种设计领域。

无论您是初学者还是专业设计师，都可以通过掌握Rhino的基础知识来创建精美的模型。

希望这篇文章对您有所帮助，祝您在使用Rhino时取得成功！。

犀牛教程详细版134页PPT

犀牛教程详细版
56、极端的法规，就是极端的不公。 ——西塞罗 57、法律一旦成为人们的需要，人们就不再配享受自由了。—— 毕达哥拉斯 58、法律规定的惩罚不是为了私人的利益，而是为了公共的利益；一部分靠有害的强制，一部分靠榜样的效力。 ——格老秀斯 59、假如没有法律他们会更快乐的话，那么法律作为一件无用之物自己就0、人民的幸福是至高无个的法。— —西塞罗
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿

犀牛-基本操作

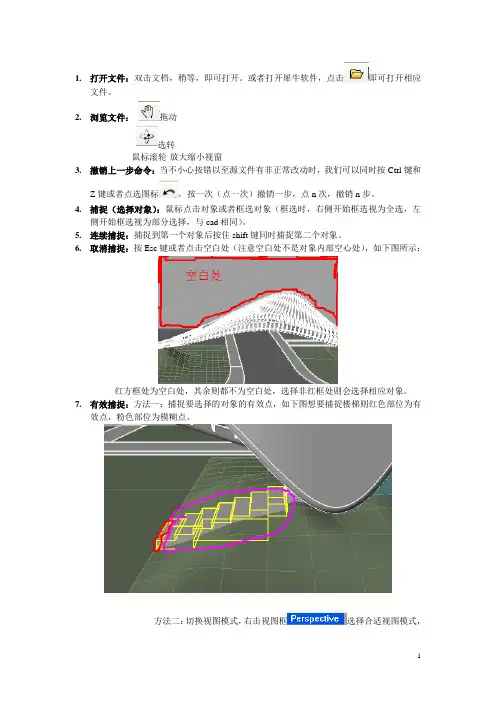

1.打开文件：双击文档，稍等，即可打开。

或者打开犀牛软件，点击即可打开相应文件。

2.浏览文件：拖动选转鼠标滚轮-放大缩小视窗3.撤销上一步命令：当不小心按错以至源文件有非正常改动时，我们可以同时按Ctrl键和Z键或者点选图标，按一次（点一次）撤销一步，点n次，撤销n步。

4.捕捉（选择对象）：鼠标点击对象或者框选对象（框选时，右侧开始框选视为全选，左侧开始框选视为部分选择，与cad相同）。

5.连续捕捉：捕捉到第一个对象后按住shift键同时捕捉第二个对象。

6.取消捕捉：按Esc键或者点击空白处（注意空白处不是对象内部空心处），如下图所示：红方框处为空白处，其余则都不为空白处，选择非红框处则会选择相应对象。

7.有效捕捉：方法一：捕捉要选择的对象的有效点，如下图想要捕捉楼梯则红色部位为有效点，粉色部位为模糊点。

方法二：切换视图模式，右击视图框选择合适视图模式，如Rendered模式可以捕捉到肉眼看到的第一个对象方法三：变换视窗角度，方便选择8.捕捉特定对象：例如捕捉下图的黄色“叶片”第一步：选择点击叶片所在处，图上显示出不止叶片一个对象，则确定下一步要解组。

第二步：解组，在上一步的基础上点击进行解组，之后再次点击叶子处，效果如下图：第三步：继续解组到只剩下叶子一片。

9.捕捉特定对象并只显示此对象：例如下图的所有“叶子”第一步：解组之后选择所有叶子，第二步：长按（隐藏）出来一个小菜单，选择（反向隐藏）即可显示选择的部分，隐藏其余部分。

10.工作视窗：介绍一下软件界面的编辑界面的工作视窗，如下图红色区域。

Top：顶视图，Perspective：透视图，Front：前视图，Right：右视图。

一般顶视图，前视图，右视图不要去旋转，这样可以利用者3个视图描述清楚对象，我们一般选择透视图来进行对我们要看的对象的选装，移动等操作，例如下图我门看传达室部分。

第一步：双击，在透视图中操作。

第二步：选择传达室部分，并只显示它。

犀牛入门基础教程让您在短时间内熟悉犀牛软件

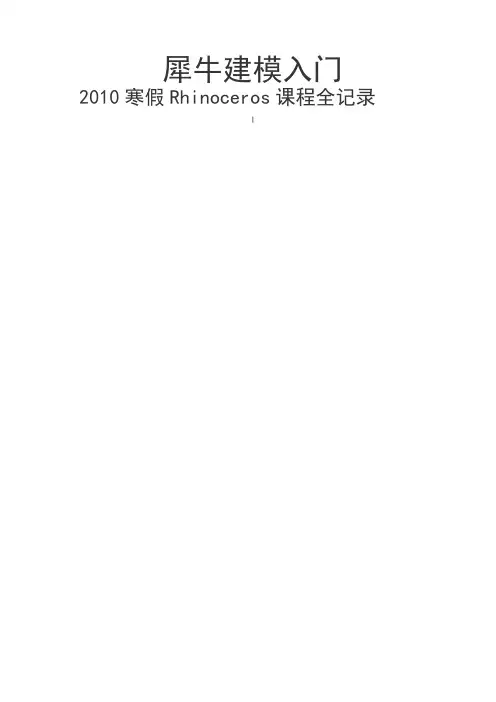

犀牛建模入门2010寒假Rhinoceros课程全记录Ⅰ目录前言 1 第一章我的建模观21.1 为什么选犀牛31.2 3D软件分类51.3 Polygon与Nurbs6第二章Rhino界面和基础操作92.1 界面构成92.2 如何使用工具面板112.3 自定义工具集132.4 Rhino视窗142.4.1视窗基本操作142.4.2在底部显示视图标签152.4.3视窗显示模式162.4.4 工作平面182.5 观看物体202.6 物体基本操作202.6.1选择物体202.6.2 建模辅助设置22第三章绘制2D物体243.1 Rhino中的对象介绍243.1.1 点物体243.1.2 线物体253.1.3 面物体263.1.4 网格283.2 点物体的绘制293.3 曲线绘制313.3.1 Rhino直线绘制313.3.2 Rhino曲线绘制353.3.3 其他封闭几何体374.1.1曲线的分割和修剪 41 4.1.2 编辑曲线上的点 464.1.3 曲线编辑工具48 第四章2D 编辑和NURBS 深入理解 41 4.1 曲线编辑41 4.2 对nurbs 曲线的深入理解 52 4.2.1 何谓nurbs ？ 52 4.2.2“有理”和“无理” 52 4.2.3“ 均匀”和“非均匀” 60 4.2.4 曲线的“阶”63 第五章曲面构建65 5.1 构建曲面65 5.1.1 创建方形平面 68 5.1.2 绘制简单曲面 69 5.1.3 拉伸曲面 72 5.1.4 放样 75 5.1.5 扫琼80 5.1.6 旋转命令83 5.1.7边界曲面、闭合线曲面、镶面的区别 84 第六章曲面编辑87 6.1 点的编辑 87 6.2 分割和修剪94 6.2.1 曲线作为分割边界 94 6.2.2 曲面作为分割边界 95 6.2.3 还原分割和修剪 97 6.3 链接曲面 97 6.4 延伸曲面 97 6.5 曲面倒角 99 6.6 偏移工具 101 6.7 混接曲面 102 6.8 合并曲面 105 6.9 衔接曲面106 6.10几何学上的G0、G1和G2连续109 第七章Rhino 实体和网格 112 7.1 基本几何体创建 112 7.2 实体工具118 7.2.1 布尔运算 118 7.2.2 抽面工具 122 7.2.3 实体倒角 123 7.3 MESH 对象124第八章高级工具集1298.1 从物件建立曲线1298.1.1 曲线投影到曲面1308.1.2从曲面提取边界线1338.1.3从曲面提取轮廓线1338.1.4从曲面提取UV线1338.1.5 生成相交线1338.1.6 生成等分线1348.1.7 生成剖面线1358.2 物件变动工具1368.2.1 处理物件空间位置的工具1368.2.2特殊位置工具1438.2.2.1 套用UV、沿曲面流动、沿曲线流动1438.2.2.2 定位至曲面1518.2.2.3 定位曲线至曲面边缘和定位垂直曲线1528.2.3 特殊变形工具1548.3 NURBS曲面理解158 第九章Rhino辅助工具1629.1 图层控制1629.2 物件属性1649.3 2D工具1669.3.1 标注工具1679.3.2 Make 2D 1689.3.3 ArchCut插件工具应用171第十章渲染17510.1 渲染相关知识17510.1.1 渲染分类17510.1.2 渲染特性17610.1.3 我们需要的静帧渲染18510.2 Rhino中的渲染18610.2.1渲染前的准备18610.3 Rhino中的几种渲染器介绍190附表一Rhino插件介绍195 附表二本次网络课程的课程表196前言四年级上学期的时候，我周围一些同学提到希望能向我学习一些我在软件运用上的经验，碍于当时专业课程的繁重和一些自身事情，对于这种请求我多数情况下只是给与了零散和狭隘的知识或是拒绝了。
