初中数学尺规作图专题训练,八年级数学尺规作图典型例题及答案

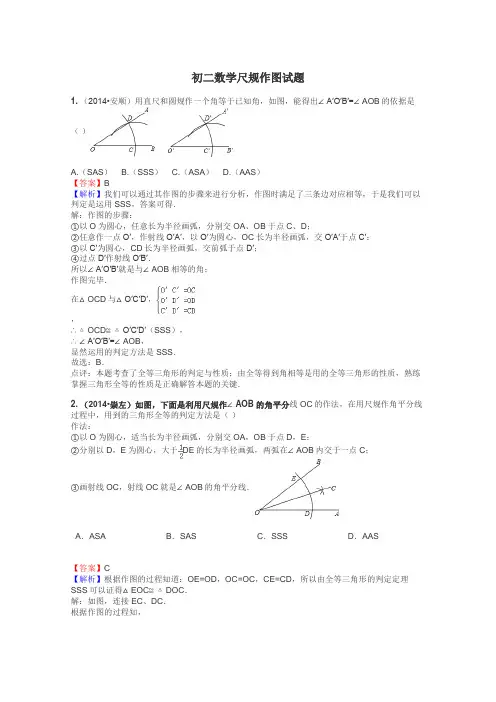

初二数学尺规作图试题1.（2014•安顺）用直尺和圆规作一个角等于已知角，如图，能得出∠A′O′B′=∠AOB的依据是（）A.（SAS）B.（SSS）C.（ASA）D.（AAS）【答案】B【解析】我们可以通过其作图的步骤来进行分析，作图时满足了三条边对应相等，于是我们可以判定是运用SSS，答案可得．解：作图的步骤：①以O为圆心，任意长为半径画弧，分别交OA、OB于点C、D；②任意作一点O′，作射线O′A′，以O′为圆心，OC长为半径画弧，交O′A′于点C′；③以C′为圆心，CD长为半径画弧，交前弧于点D′；④过点D′作射线O′B′．所以∠A′O′B′就是与∠AOB相等的角；作图完毕．在△OCD与△O′C′D′，，∴△OCD≌△O′C′D′（SSS），∴∠A′O′B′=∠AOB，显然运用的判定方法是SSS．故选：B．点评：本题考查了全等三角形的判定与性质；由全等得到角相等是用的全等三角形的性质，熟练掌握三角形全等的性质是正确解答本题的关键．2.（2014•崇左）如图，下面是利用尺规作∠AOB的角平分线OC的作法，在用尺规作角平分线过程中，用到的三角形全等的判定方法是（）作法：①以O为圆心，适当长为半径画弧，分别交OA，OB于点D，E；②分别以D，E为圆心，大于DE的长为半径画弧，两弧在∠AOB内交于一点C；③画射线OC，射线OC就是∠AOB的角平分线．A．ASA B．SAS C．SSS D．AAS【答案】C【解析】根据作图的过程知道：OE=OD，OC=OC，CE=CD，所以由全等三角形的判定定理SSS可以证得△EOC≌△DOC．解：如图，连接EC、DC．根据作图的过程知，在△EOC与△DOC中，，△EOC≌△DOC（SSS）．故选：C．点评：本题考查了全等三角形的判定定理的应用，注意：三角形全等的判定定理有SAS，ASA，AAS，SSS，HL．3.（2014•湖州）如图，已知在Rt△ABC中，∠ABC=90°，点D是BC边的中点，分别以B、C为圆心，大于线段BC长度一半的长为半径画弧，两弧在直线BC上方的交点为P，直线PD交AC于点E，连接BE，则下列结论：①ED⊥BC；②∠A=∠EBA；③EB平分∠AED；④ED=AB中，一定正确的是（）A.①②③B.①②④C.①③④D.②③④【答案】B【解析】根据作图过程得到PB=PC，然后利用D为BC的中点，得到PD垂直平分BC，从而利用垂直平分线的性质对各选项进行判断即可．解：根据作图过程可知：PB=CP，∵D为BC的中点，∴PD垂直平分BC，∴①ED⊥BC正确；∵∠ABC=90°，∴PD∥AB，∴E为AC的中点，∴EC=EA，∵EB=EC，∴②∠A=∠EBA正确；③EB平分∠AED错误；④ED=AB正确，故正确的有①②④，故选：B．点评：本题考查了基本作图的知识，解题的关键是了解如何作已知线段的垂直平分线，难度中等．4.（2014•葫芦岛）观察图中尺规作图痕迹，下列结论错误的是（）A.PQ为∠APB的平分线B.PA=PBC.点A、B到PQ的距离不相等D.∠APQ=∠BPQ【答案】C【解析】根据角平分线的作法进行解答即可．解：∵由图可知，PQ是∠APB的平分线，∴A，B，D正确；∵PQ是∠APB的平分线，PA=PB，∴点A、B到PQ的距离相等，故C错误．故选C．点评：本题考查的是作图﹣基本作图，熟知角平分线的作法及性质是解答此题的关键．5.（2014•无锡）已知△ABC的三条边长分别为3，4，6，在△ABC所在平面内画一条直线，将△ABC分割成两个三角形，使其中的一个是等腰三角形，则这样的直线最多可画（）A．6条B．7条C．8条D．9条【解析】利用等腰三角形的性质分别利用AB，AC为底以及为腰得出符合题意的图形即可．解：如图所示：当BC1=AC1，AC=CC2，AB=BC3，AC4=CC4，AB=AC5，AB=AC6，BC7=CC7时，都能得到符合题意的等腰三角形．故选：B．点评：此题主要考查了等腰三角形的判定以及应用设计与作图等知识，正确利用图形分类讨论得出是解题关键．6.（2014•福田区模拟）用直尺和圆规作一个角的平分线的示意图如图所示，则能说明∠AOC=∠BOC的依据是（）A.（AAS）B.（SAS）C.（ASA）D.（SSS）【答案】D【解析】连接NC，MC，根据SSS证△ONC≌△OMC，即可推出答案．解：连接NC，MC，在△ONC和△OMC中，，∴△ONC≌△OMC（SSS），∴∠AOC=∠BOC，故选D．点评：本题考查了全等三角形的性质和判定的应用，主要考查学生运用性质进行推理的能力，题型较好，难度适中．7.（2014•石家庄二模）已知△ABC中，AB＜AC＜BC．求作：一个圆的圆心O，使得O在BC上，且圆O与AB、AC皆相切，下列作法正确的是（）A.作BC的中点OB.作∠A的平分线交BC于O点C.作AC的中垂线，交BC于O点D.过A作AD⊥BC，交BC于O点【答案】B【解析】根据角平分线的性质，即角平分线上的点到角两边的距离相等，即可求解．解：根据角平分线上的点到角两边的距离相等，则要使圆O与AB、AC都相切，只需作∠A的平分线交BC于O点．故选B．点评：考查了作图﹣复杂作图，切线的性质．本题较简单，关键是熟悉角平分线的性质．8.（2014•路南区三模）如图，AD为⊙O直径，作⊙O的内接正三角形ABC，甲、乙两人的作法分别如下：对于甲、乙两人的作法，可判断（）A．甲对，乙不对B．甲不对，乙对C．两人都对D．两人都不对【答案】C【解析】甲的作法．连接DB、DC，由作图可知，DB=DO=DC，在⊙O中可知OB=OD=OC，故可得出△OBD和△OCD都是等边三角形，再根据=，=可知∠ODB=∠ACB=60°，∠ABC=∠ODC=60°，故可得出结论；乙的作法，连接OB、OC．根据AD为⊙O的直径，BC是半径OD的垂直平分线，由垂径定理可知=，=，OE=OD=OC，所以AB=AC．在Rt△OEC中由锐角三角函数的定义可得出cos∠EOC的值，进而可求出∠EOC的度数，进而可得出结论．解：甲的作法．如图2；证明：连接DB、DC．由作图可知：DB=DO=DC，在⊙O中，∴OB=OD=OC，∴△OBD和△OCD都是等边三角形，∴∠ODB=∠ODC=60°，∵=，=，∴∠ODB=∠ACB=60°，∠ABC=∠ODC=60°，∴△ABC是等边三角形．乙的作法如图1，证明：连接OB、OC．∵AD为⊙O的直径，BC是半径OD的垂直平分线，∴=，=，OE=OD=OC，∴AB=AC．在Rt△OEC中，∴cos∠EOC==，∴∠EOC=60°，∴∠BOC=120°．∴∠BAC=60°．∴△ABC是等边三角形．故选：C．点评：此题主要考查了复杂作图，关键是掌握垂径定理及圆周角定理，等边三角形的判定与性质等知识．9.（2014•涉县一模）如图，AD为⊙O直径，作⊙O的内接正三角形ABC，甲、乙两人的作法分别如下：对于甲乙两人的作法，可判断（）甲：①以D为圆心，OD长为半径作圆弧，交⊙O于B．C两点．②连接AB，BC，CA．△ABC即为所求的三角形乙：①作OD的中垂线，交⊙O于B，C两点．②连接AB，BC．△ABC即为所求三角形．A.甲对，乙不对B.甲不对，乙对C.两人都对D.两人都不对【答案】C【解析】甲的作法．连接DB、DC，由作图可知，DB=DO=DC，在⊙O中可知OB=OD=OC，故可得出△OBD和△OCD都是等边三角形，再根据=，=可知∠ODB=∠ACB=60°，∠ABC=∠ODC=60°，故可得出结论；乙的作法，连接OB、OC．根据AD为⊙O的直径，BC是半径OD的垂直平分线，由垂径定理可知=，=，OE=OD=OC，所以AB=AC．在Rt△OEC中由锐角三角函数的定义可得出cos∠EOC的值，进而可求出∠EOC的度数，进而可得出结论．解：甲的作法．如图2；证明：连接DB、DC．由作图可知：DB=DO=DC，在⊙O中，∴OB=OD=OC，∴△OBD和△OCD都是等边三角形，∴∠ODB=∠ODC=60°，∵=，=，∴∠ODB=∠ACB=60°，∠ABC=∠ODC=60°，∴△ABC是等边三角形．乙的作法如图1，证明：连接OB、OC．∵AD为⊙O的直径，BC是半径OD的垂直平分线，∴=，=，OE=OD=OC，∴AB=AC．在Rt△OEC中，∴cos∠EOC==，∴∠EOC=60°，∴∠BOC=120°．∴∠BAC=60°．∴△ABC是等边三角形．故选：C．点评：此题主要考查了复杂作图，关键是掌握垂径定理及圆周角定理，等边三角形的判定与性质等知识．10.（2014•张家口二模）已知⊙O及⊙O外一点P，过点P作出⊙O的一条切线（只有圆规和三角板这两种工具）．以下是甲、乙两同学的作业：甲：①连接OP，作OP的垂直平分线l，交OP于点A；②以点A为圆心、OA为半径画弧、交⊙O于点M；③作直线PM，则直线PM即为所求（如图1）．乙：①让直角三角板的一条直角边始终经过点P；②调整直角三角板的位置，让它的另一条直角边过圆心O，直角顶点落在⊙O上，记这时直角顶点的位置为点M；③作直线PM，则直线PM即为所求（如图2）．对于两人的作业，下列说法正确的是（）A．甲对，乙不对B．甲不对，乙对C．两人都对D．两人都不对【答案】C【解析】（1）连接OM，OA，连接OP，作OP的垂直平分线l可得OA=MA=OP，进而得到∠O=∠AMO，∠AMP=∠MPA，所以∠OMA+∠AMP=∠O+∠MPA=90°，得出MP是⊙O的切线，（2）直角三角板的一条直角边始终经过点P，它的另一条直角边过圆心O，直角顶点落在⊙O上，所以∠OMP=90°，得到MP是⊙O的切线．证明：如图1连接OM，OA，∵连接OP，作OP的垂直平分线l，交OP于点A；∴OA=OP，∵以点A为圆心、OA为半径画弧、交⊙O于点M；∴OA=MA=OP，∴∠O=∠AMO，∠AMP=∠MPA，∴∠OMA+∠AMP=∠O+∠MPA=90°∴OM⊥MP，∴MP是⊙O的切线，（2）如图2∵直角三角板的一条直角边始终经过点P，它的另一条直角边过圆心O，直角顶点落在⊙O上，∴∠OMP=90°，∴MP是⊙O的切线．故两位同学的作法都正确，故选：C．点评：本题主要考查了复杂的作图，重点是运用切线的判定来说明作法的正确性．。

中考尺规作图大全-(含练习答案)尺规作图是一种使用没有刻度的直尺和圆规的方法。

基本作图是尺规作图的最基本、最常用的方法，而一些复杂的尺规作图都是由基本作图组成的。

基本作图包括五种：作一条线段等于已知线段、作一个角等于已知角、作已知线段的垂直平分线、作已知角的角平分线、过一点作已知直线的垂线。

题目一要求作一条线段等于已知线段a。

作法是先作射线AP，然后在射线AP上截取AB=a，这样线段AB就是所求作的图形。

题目二要求作已知线段MN的垂直平分线，即找到点O 使得MO=NO（即O是MN的中点）。

作法是分别以M、N 为圆心，以大于MN的相同线段为半径画弧，两弧相交于P、Q，然后连接PQ交MN于O，这样点PQ就是所求作的MN 的垂直平分线。

题目三要求作已知角AOB的角平分线OP。

作法是以O 为圆心，任意长度为半径画弧，分别交OA、OB于M、N，然后以M、N为圆心，以大于MN的线段长为半径画弧，两弧交∠AOB内于P，最后作射线OP，这样射线OP就是∠AOB的角平分线。

题目四要求作一个角等于已知角AOB。

作法是先作射线O’A’，然后以O为圆心，任意长度为半径画弧，交OA于M，交OB于N，接着以O’为圆心，以OM的长为半径画弧，交O’A’于M’，再以M’为圆心，以MN的长为半径画弧，交前弧于N’，最后连接O’N’并延长到B’，这样∠A’O’B’就是所求作的角。

题目五要求经过直线AB上一点P做已知直线CD的垂线。

作法是以P为圆心，任意长为半径画弧，交AB于M、N，然后分别以M、N为圆心，以大于MN的长为半径画弧，两弧交于点Q，最后连接CQ、DQ即可得到所求作的CD。

3.删除明显有问题的段落（无问题段落为1、2、4、5）4.改写每段话3）过D、Q作直线CD。

则直线CD是求作的直线。

改写为：作直线CD，使其经过点P并垂直于直线AB，方法如下：6）题目六：经过直线外一点作已知直线的垂线已知：如图，直线AB及外一点P。

求作：直线CD，使CD经过点P，且CD⊥AB。

第28课时尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，•对简单的作图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、•位似）等进行简单的图案设计．4．运用基本作图解决实际问题．◆备考兵法1．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，•即“长对正”“高平齐”“宽相等”．3．认真分析题意，善于把实际问题转化为基本作图．◆识记巩固1．尺规作图的定义：_____________．2．基本作图包括：_______，_______，________，________，_______．3．三角形三边的垂直平分线的交点叫三角形的外心，•三角形三内角平分线的交点叫三角形的内心，外心到三角形的_______的距离相等，内心到三角形_______的距离相等．识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图2．作线段作角作线段的垂直平分线过一点作已知直线的垂线作角平分线3．顶点三边◆典例解析例1 （2008，新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（2）写出你的作法．解析（1）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，•图④的图形视图与图②是同一种．①②③④（2）图①的作法：作矩形A1B1C1D1四条边的中点E1，F1，G1，H1，连结H1E1，E1F1，G1F1，G1H1．四边形E1F1G1H1即为菱形．图②的作法：在B2C2上取一点E2，使E2C2>A2E2且E2不与B2重合，连结A2E2．以A2为圆心，A2E2为半径画弧，交A2D2于H2；以E2为圆心，A2E2为半径画弧，交B2C2于F2；连结H2F2，则四边形A2E2F2H2为菱形．例2 如图，已知∠AOB，OA=OB，点E在OB边上，四边形AEBF是矩形．请你只用无刻度的直尺在图中画∠AOB的平分线（请保留画图痕迹）．解析连结AB．因为OA=OB，因此△ABO为等腰三角形．要作出∠AOB的平分线，•只要确定出AB的中点即可．因AEBF为矩形，因此连结AB，EF，相交于M．根据矩形的性质，M即为AB的中点．连结OM，射线OM即为所求的角平分线．例3台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F与本球E之间有一个G球阻挡，现在击球者想通过击打E球先撞击球台的AB边，经过一次反弹后再撞击F球，他应将E球打到AB边上的哪一点？•请在图中用尺规作图这一点H，并作出E球的运行路线（不写画法，保留作图痕迹）．解析作点E关于直线AB的对称点E1，连结E1F，E1F与AB相交于点H，球E•的运动路线是EH→HF．点评本例是把实际问题通过抽象，把求H点的问题先转化为作E•点关于直线AB的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．•学会对作图问题进行分析，归纳，掌握画法．◆中考热身1．（2008，江苏镇江）如图，在△ABC中，作∠ABC的平分线BD，交AC于D，作线段BD 的垂直平分线EF，分别交AB于E，BC于F，垂足为O，连结DF，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）2．（2008，山西太原）如图，在△ABC中，∠BAC=2∠C．（1）在图中作出△ABC的内角平分线AD；（要求：尺规作图，保留作图痕迹，•不写证明）（2）在已作出的图形中，写出一对相似三角形，并说明理由．3．（2008，四川成都）如图，已知点A是锐角∠MON内的一点，试分别在OM，ON上确定点B，点C，使ABC•的周长最小，写出你作图的主要步骤并标明你所确定的点_________．（要求画出草图，保留作图痕迹）◆迎考精练一、基础过关训练1．在Rt△ABC中，已知∠C=90°，AD是∠BAC的平分线．以AB上一点O为圆心，AD•为弦作⊙O（不写作法，保留作图痕迹）．2．请你画出一个以BC为底边的等腰△ABC，使底边上的高AD=BC．（1）求tanB和sinB的值．（2）在你所画的等腰△ABC中，假设底边BC=5米，求腰上的高BE．3．作一条直线，平分如图所示图形的面积：4．现有m，n两堵墙，两个同学分别站在A处和B处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB的中点M，作出∠BCD的平分线CN，延长CD到点P，使DP=2CD；（2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，Rt△ABC的斜边AB=5，cosA=35．（1）用尺规作图作线段AC的垂直平分线（保留作图痕迹，不要求写作法，证明）；（2）若直线L与AB，AC分别相交于D，E两点，求DE的长．7．成绵高速公路OA和绵广高速公路OB在绵阳市相交于点O，在∠AOB•内部有两个城镇C，D，若要修一个大型农贸市场P，使P到OA与OB的距离相等，且PC=PD，用尺规作出市场P的位置．（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD的面积为S．（1）求作：四边形A1B1C1D1，使得点A1和点A关于点B对称，点B1和点B关于点C 对称，点C1和点C关于点D对称，点D1和点D关于点A对称；（只要求画出图形，不要求写作法）（2）用S1表示（1）中所作出的四边形A1B1C1D1的面积；（3）若将已知条件中的正方形改为任意四边形，面积仍为S，并按（1）•的要求作出一个新的四边形，面积为S2，则S1与S2是否相等？为什么？参考答案:中考热身1．解：（1）画角平分线，线段的垂直平分线．（2）△BOE≌△BOF≌△DOF．证明（略）2．解：（1）如图，AD即为所求（2）△ABD∽△CBA，理由如下：∵AD平分∠BAC，∠BAC=2∠C，∴∠BAD=∠BCA．又∵∠B=∠B，∴△ABD∽△CBA．3．分别作点A关于OM，ON的对称点A′，A″；连结A′A″，分别交OM，ON于点B，点C，则点B，点C即为所求作图略迎考精练基础过关训练1．点拨：作AD的垂直平分线与AB的交点即为圆心，OA为半径．（作图略）2．解：①画线段BC：②作BC的垂直平分线MN与BC相交于D；③在DM上截取DA=BC；④连结AB，AC，△ABC即为所求．（1）tanB=2，sinB=255，（2）BE=25米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．6．点拨：（1）①分别以A，C为圆心，以大于12AC为半径画弧，两弧相交于M，N；•②连结MN，过MN的直线即为所求的直线L．（2）DE=2． 7．点拨：（1）作∠AOB的角平分线OE；（2）作DC的垂直平分线MN；（3）MN 交OE 于P 点，P 即为所求． 能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 2． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 15． 易证A 1B 1C 1D 1是正方形， ∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。

中考数学试题分类汇总《尺规作图》练习题（含答案）作角平分线1．如图，在△ABC中，∠B＝30°，∠C＝50°，通过观察尺规作图的痕迹，∠DAE的度数是35°．【分析】由线段垂直平分线的性质和等腰三角形的性质求得∠BAD＝30°，结合三角形内角和定理求出∠CAD，根据角平分线的定义即可求出∠DAE的度数．【解答】解：∵DF垂直平分线段AB，∴DA＝DB，∴∠BAD＝∠B＝30°，∵∠B＝30°，∠C＝50°，∴∠BAC＝180°﹣∠B﹣∠C＝180°﹣30°﹣50°＝100°，∴∠CAD＝∠BAC﹣∠BAD＝100°﹣30°＝70°，∵AE平分∠CAD，∴∠DAE＝∠CAD＝×70°＝35°，2．如图，在△ABC中，∠ABC＞∠ACB．（1）尺规作图：在∠ABC的内部作射线BD，交AC于E，使得∠ABE＝∠ACB；（不写作法，保留作图痕迹）（2）若（1）中AB＝7，AC＝13，求AE的长．【解答】解：（1）如图，射线BE即为所求作．（2）∵∠A＝∠A，∠ABE＝∠C，∴△ABE∽△ACB，∴＝，∴＝，∴AE＝．3．如图，在△ABC中，∠C＝90°．（1）求作：射线AD，使它平分∠BAC交BC于点D（请用尺规作图，保留作图痕迹，不写作法）；（2）若BD：DC＝2：1，BC＝7.8cm，求点D到AB的距离．【分析】（1）是基本作图，利用直尺和圆规即可作出；（2）过点D作DE⊥AB于E．根据BD：DC＝2：1，BC＝7.8cm，可得DC，进而即可求点D到边AB的距离．【解答】解：（1）如图所示：（2）过点D作DE⊥AB于E．∵AD平分∠BAC，DE⊥AB，DC⊥AC，∴CD＝DE，∵BD：DC＝2：1，BC＝7.8cm，∴DC＝7.8÷（2+1）＝7.8÷3＝2.6cm．∴DE＝DC＝2.6cm．∴点D到AB的距离为2.6cm．4．如图，在四边形ABCD中，∠ABC＝90°，点E是AC的中点，且AC＝AD．（1）尺规作图：作∠CAD的平分线AF，交CD于点F，连接EF，BF（保留作图痕迹，不写作法）；（2）在（1）所作的图中，若∠BAD＝45°，且∠CAD＝2∠BAC，AC＝2．判断△BEF的形状，并说明理由，再求出其面积．【解答】解：（1）如图所示：∠CAD的平分线AF即为所求；（2）△BEF是等边三角形；理由如下：∵∠BAD＝45°，且∠CAD＝2∠BAC，∴∠BAC＝∠F AC＝∠DAF＝15°，∴∠BAF＝30°，∵AC＝AD，AF是∠CAD的平分线，∴AF⊥CD，∵点E是AC的中点，∴EF＝AC＝1，∵∠ABC＝90°，∴BE＝AC＝1，∴BE＝EF，∠BEC＝∠BAE+∠ABE＝2∠BAE＝30°，∠FEC＝∠F AE+∠AFE＝2∠F AE＝30°，∴∠BEF＝60°，∴△BEF是等边三角形；S△BEF＝×12＝．5．如图，在Rt△ABC中，∠C＝90°．（1）尺规作图：作∠A的角平分线AP交BC于点P；（保留作图痕迹，不写作法）（2）在（1）所作的图中，若AC＝5，BC＝12，求CP的长．【解答】解：（1）如图，AP即为所求；（2）在Rt△ABC中，∠C＝90°．∵AC＝5，BC＝12，∴AB＝＝13，过点P作PD⊥AB于点D，∵AP是∠CAB的平分线，PC⊥AC，PD⊥AB，∴PC＝PD，在Rt△APC和Rt△APD中，，∴Rt△APC≌Rt△APD（HL），∴AC＝AD＝5，∴BD＝AB﹣AD＝13﹣5＝8，∵BP＝BC﹣CP＝12﹣CP，在Rt△PBD中，根据勾股定理得PB2＝PD2+BD2，∴（12﹣CP）2＝CP2+82，∴CP＝．作一个角等于另一个角6．如图，在△ABC中，∠ABC＞∠C．（1）用直尺和圆规在∠ABC的内部作射线BM，使∠ABM＝∠ACB（不要求写作法，保留作图痕迹）；（2）若（1）中的射线BM交AC于D，AB＝4，AC＝6，求CD长．【分析】（1）利用基本作图（作一个角等于已知角）作∠ABM＝∠ACB即可；（2）先证明△ABD∽△ACB，利用相似比求出AD，然后计算AC﹣AD即可．【解答】解：（1）如图，BM为所作；（2）∵∠ABD＝∠C，∠BAD＝∠CAB，∴△ABD∽△ACB，∴AB：AC＝AD：AB，即4：6＝AD：4，∴AD＝，∴CD＝AC﹣AD＝6﹣＝．7．观察用直尺和圆规作一个角等于已知角的示意图，能得出∠CPD＝∠AOB的依据是（）A．由“等边对等角”可得∠CPD＝∠AOBB．由SSS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBC．由SAS可得△OGH≌△PMN，进而可证∠CPD＝∠AOBD．由ASA可得△OGH≌△PMN，进而可证∠CPD＝∠AOB【解答】解：由作法得OG＝OH＝PM＝PN，GH＝MN，根据“SSS”可判断△OGH≌△PMN，所以∠CPD＝∠AOB．尺规作高、作垂线8．如图，已知钝角△ABC．（1）过钝角顶点B作BD⊥AC，交AC于点D（使用直尺和圆规，不写作法，保留作图痕迹）；（2）若BC＝8，∠C＝30°，，求AB的长．【分析】（1）利用尺规作出BD⊥AC，垂足为D即可．（2）在Rt△BCD中求出BD，再在Rt△ABD中，求出AB即可．【解答】解：（1）如图，线段BD即为所求．（2）解：在Rt△BCD中，∵BC＝8，∠C＝30°∴BD＝BC•sin30°＝4，在Rt△ABD中，AB＝＝＝10．作线段的垂直平分线9．如图，在▱ABCD中，AD＞AB．（1）尺规作图：作DC边的中垂线MN，交AD边于点E（要求：保留作图痕迹，不写作法）；（2）连接EC，若∠BAD＝130°，求∠AEC的度数．【解答】解：（1）如图，直线MN，点E即为所求；（2）∵四边形ABCD是平行四边形，∴AB∥CD，∴∠A+∠D＝180°，∵∠A＝130°，∴∠D＝50°∵MN垂直平分线段CD，∴ED＝EC，∴∠D＝∠ECD＝50°，∴∠AEC＝∠D+∠ECD＝100°．10．（2022·广州从化区一摸）已知，如图，在Rt△ABC中，∠C＝90°，AD平分∠CAB．（1）按要求尺规作图：作AD的垂直平分线（保留作图痕迹）；【解答】解：（1）如图：分别以A、D为圆心，大于AD的长为半径作弧，两弧交于M、N，作直线MN，则直线MN即为AD的垂直平分线；11．如图，在△ABC中，AB＝9，BC＝6．（1）在AB上求作点E，使得EA＝EC；（不写作法，保留作图痕迹）（2）若∠ACB＝2∠A，求AE的长．【分析】（1）作线段AC的垂直平分线交AB于点E，连接EC即可；（2）证明△BCE∽△BAC，推出BC2＝BE•BA，求出BE，可得结论．【解答】解：（1）如图，点E即为所求；（2）∵EA＝EC，∴∠A＝∠ECA，∵∠ACB＝2∠A，∴∠BCE＝∠A，∵∠B＝∠B，∴△BCE∽△BAC，∴BC2＝BE•BA，∴BE＝＝4，∴AE＝AB＝EB＝9﹣4＝5．12．如图，在△ABC中，按以下步骤作图：①分别以点A，B为圆心，大于AB长为半径作弧，两弧交于M，N两点；②作直线MN交AC于点D，连接BD．若BD＝BC，∠A＝36°，则∠C的度数为（）A．72°B．68°C．75°D．80°【解答】解：由作法可得MN垂直平分AB，∴DA＝DB，∴∠DBA＝∠A＝36°，∵∠BDC＝∠A+∠DBC，∴∠BDC＝72°，∵BD＝BC，∴∠C＝∠BDC＝72°，即∠C的度数为72°．13．如图，在△ABC中，分别以A、B为圆心，大于AB的长为半径画弧，两弧交于P、Q两点，直线PQ 交BC于点D，连接AD；再分别以A、C为圆心，大于AC的长为半径画弧，两弧交于M，N两点，直线MN交BC于点E，连接AE．若CD＝11，△ADE的周长为17，则BD的长为6．【解答】解：由作法得PQ垂直平分AB，MN垂直平分AC，∴DA＝DB，EA＝EC，∵△ADE的周长为17，∴DA+EA+DE＝17，∴DB+DE+EC＝17，即BC＝17，∴BD＝BC﹣CD＝17﹣11＝6．14．如图，已知∠BAC＝60°，AD是角平分线且AD＝10，作AD的垂直平分线交AC于点F，作DE⊥AC，则△DEF周长为5+5．【解答】解：∵AD的垂直平分线交AC于点F，∴F A＝FD，∵AD平分∠BAC，∠BAC＝60°，∴∠DAE＝30°，∴DE＝AD＝5，∴AE＝＝＝5，∴△DEF周长＝DE+DF+EF＝DE+F A+EF＝DE+AE＝5+5，复杂作图15．如图，在△ABC中，AB＝AC，点P在BC上．（1）求作：△PCD，使点D在AC上，且△PCD∽△ABP；（要求：尺规作图，保留作图痕迹，不写作法）（2）在（1）的条件下，若∠APC＝2∠ABC．求证：PD∥AB．【分析】（1）尺规作图作出∠APD＝∠ABP，即可得到∠DPC＝∠P AB，从而得到△PCD∽△ABP；（2）根据题意得到∠DPC＝∠ABC，根据平行线的判定即可证得结论．【解答】解：（1）如图：作出∠APD＝∠ABP，即可得到△PCD∽△ABP；（2）证明：如图，∵∠APC＝2∠ABC，∠APD＝∠ABC，∴∠DPC＝∠ABC，∴PD∥AB．16．如图1，在△ABC中，D是AB边上的一点，小明用尺规作图，做法如下：如图2，①以B为圆心，任意长为半径作弧，交BA于F、交BC于G；②以D为圆心，BF为半径作弧，交DA于M；③以M为圆心，FG为半径作弧，两弧相交于N；④过点D作射线DN交AC于点E．若∠ADE＝52°，∠C＝78°，则∠A 的度数是50度．【解答】解：由作图可知DE∥BC，∴∠AED＝∠C＝78°，∴∠A＝180°﹣∠ADE﹣∠AED＝180°﹣52°﹣78°＝50°，。

初中数学中考复习尺规作图题专项练习及答案解析(专题试卷50道)道）一、选择题1、数学活动课上，四位同学围绕作图问题：“如图，已知直线l和l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q．”分别作出了下列四个图形．其中作法错误的是（）A．B．C．D．2、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是A．B．C．D．3、如图，已知△ABC，AB＜BC，用尺规作图的方法在BC上取一点P，使得PA+PC=BC，则下列选项正确的是（）共32页，第1页4、下列尺规作图，能判断AD是△ABC边上的高是（）A．B．C．D．5、任意一条线段EF，其垂直平分线的尺规作图痕迹如图所示．若连接EH、HF、FG，GE，则下列结论中，不一定正确的是（）A．△EGH为等腰三角形B．△EGF为等边三角形C．四边形EGFH为菱形D．△EHF为等腰三角形6、用直尺和圆规作一个以线段AB为边的菱形，作图痕迹如图所示，能得到四边形ABCD是菱形的依据是（）A．一组邻边相等的四边形是菱形B．四边相等的四边形是菱形C．对角线互相垂直的平行四边形是菱形D．每条对角线平分一组对角的平行四边形是菱形共32页，第2页7、如图，在ABCD中，AB＞AD，按以下步骤作图：以点A为圆心，小于AD的长为半径画弧，分别交AB、AD于点E、F；再分别以点E、F为圆心，大于EF的长为半径画弧，两弧交于点G；作射线AG交CD于点H，则下列结论中不能由条件推理得出的是（）A.AG平分∠DABB.AD=DHC.DH=BCD.CH=DH8、如图，已知钝角三角形ABC，依下列步骤尺规作图，并保留作图痕迹.步骤1：以点C为圆心，CA为半径画弧①；步骤2：以点B为圆心，BA为半径画弧②，交弧①于点D；步骤3：连接AD，交BC的延长线于点H.下列叙述正确的是：A．BH垂直平分线段ADB．AC平分∠BADC．S△ABC=BC·AHD．AB=AD二、填空题9、阅读下面材料：在数学课上，老师提出如下问题：尺规作图，过圆外一点作圆的切线．已知：⊙O和点P求过点P的⊙O的切线小涵的主要作法如下：如图，（1）连结OP，作线段OP的中点A；（2）以A为圆心，OA长为半径作圆，交⊙O于点B，C；（3）作直线PB和PC．共32页，第3页所以PB和PC就是所求的切线．老师说：“小涵的做法正确的．”请回答：小涵的作图依据是．10、如图，在△ABC中，∠ACB=80°，∠ABC=60°．按以下步骤作图：①以点A为圆心，小于AC的长为半径画弧，分别交AB、AC于点E、F；②分别以点E、F为圆心，大于的长为半径画弧，两弧相交于点G；③作射线AG交BC于点D．则∠ADB的度数为°．EF11、如图，在△ABC中，∠C=90°，∠CAB=60°，按以下步骤作图：①分别以A，B为圆心，以大于AB的长为半径做弧，两弧相交于点P和Q．②作直线PQ交AB于点D，交BC于点E，连接AE．若CE=4，则AE=．12、如图，在△ABC中，AB＞AC．按以下步骤作图：分别以点B和点C为圆心，大于BC一半的长为半径作圆弧，两弧相交于点M和点N；作直线MN交AB于点D；连结CD．若共32页，第4页AB=6，AC=4，则△ACD的周长为．三、计算题13、如图，已知线段a和h．求作：△ABC，使得AB=AC，BC=a，且BC边上的高AD=h．要求：尺规作图，不写作法，保留作图痕迹．14、如图所示，点C、D是∠AOB内部的两点．（1）作∠AOB的平分线OE；（2）在射线OE上，求作一点P，使PC=PD．（要求用尺规作图，保留作图痕迹）四、解答题15、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC 边上的A1处，当AB=1时，求△A1DC的面积．共32页，第5页16、（8分）如图，在Rt△ABC中，∠ACB=90°．（1）用尺规在边BC上求作一点P，使PA=PB（不写作法，保留作图痕迹）；（2）连结AP，若AC=4，BC=8时，试求点P到AB边的距离．17、已知△ABC，用直尺和圆规作△ABC的角平分线CD和高AE．（不写画法，保留作图痕迹）18、数学课上，探讨角平分线的作法时，李老师用直尺和圆规作角平分线，方法如下：小颖的身边只有刻度尺，经过尝试，她发现利用刻度尺也可以作角平分线.根据以上情境，解决下列问题：(1)李老师用尺规作角平分线时，用到的三角形全等的判定方法是_________.(2)小聪的作法正确吗？请说明理由.共32页，第6页(3)请你帮小颖设计用刻度尺作角平分线的方法.（要求：作出图形，写出作图步骤，不予证明）19、如图，∠AOB=30°，OA表示草地边，OB表示河边，点P表示家且在∠AOB内．某人要从家里出发先到草地边给马喂草，然后到河边喂水，最后回到家里．（1）请用尺规在图上画出此人行走的最短路线图（保留作图痕迹，不写作法和理由）．（2）若OP=30米，求此人行走的最短路线的长度．20、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.21、某居民小区一处圆柱形的输水管道破裂，维修人员为更换管道，需确定管道圆形截面的半径，如图是水平放置的破裂管道有水部分的截面．（1）请找出截面的圆心；（不写画法，保留作图痕迹．）（2）若这个输水管道有水部分的水面宽AB=16cm，水面最深地方的高度为4cm，求这个圆形截面的半径．共32页，第7页22、如图，已知△ABC，用直尺和圆规求作一直线AD，使直线过顶点A，且平分△ABC的面积（不需写作法，保留作图痕迹）23、高致病性禽流感是比SARS传染速度更快的传染病．为防止禽流感蔓延，政府规定：离疫点3km范围内为扑杀区；离疫点3km～5km范围内为免疫区，对扑杀区与免疫区内的村庄、道路实行全封闭管理．现有一条笔直的公路AB通过禽流感病区，如图，在扑杀区内公路CD长为4km．（1）请用直尺和圆规找出疫点O（不写作法，保留作图痕迹）；（2）求这条公路在免疫区内有多少千米？24、作图题：如图，已知O是坐标原点，B、C两点的坐标分别为（3，﹣1）、（2，1）．（1）以0点为位似中心在y轴的左侧将△OBC放大到两倍（即新图与原图的相似比为2），画出图形；（2）分别写出B、C两点的对应点B′、C′的坐标．25、如图，⊙O为△ABC的外接圆，直线l与⊙O相切与点P，且l∥BC．（1）请仅用无刻度的直尺，在⊙O中画出一条弦，使这条弦将△ABC分成面积相等的两部分（保留作图痕迹，不写作法）；共32页，第8页（2）请写出证明△ABC被所作弦分成的两部分面积相等的思路．26、如图，107国道OA和302国道OB在甲市相交于点O，在∠AOB 的内部有工厂C和D，现要修建一个货站P，使P到OA，OB的距离相等，且使PC=PD，试确定出点P的位置．（不写作法，保留作图痕迹，写出结论）27、用尺规作图从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大（保留作图痕迹，不要求写作法、证明）28、如图，已知△ABC，利用尺规完成下列作图（不写画法，保留作图痕迹）．（1）作△ABC的外接圆；（2）若△ABC所在平面内有一点D，满足∠CAB=∠CDB，BC=BD，求作点D．29、如图，点A是半径为3的⊙O上的点，（1）尺规作图：作⊙O的内接正六边形ABCDEF；共32页，第9页（2）求（1）中的长．30、已知，如图，直线AB与直线BC相交于点B，点D是直线BC上一点，直线DE∥AB，且点E到B，D两点的距离相等．（1）用尺规作图作出点E；（不写作法，保留作图痕迹）（2）连接BE，求证：BD平分∠ABE．31、如图，BC是⊙O的一个内接正五边形的一边，请用等分圆周的方法，在⊙A中用尺规作图作出一个⊙A的内接正五边形（请保留作图痕迹）．32、已知：如图，在△ABC中，∠A=30°，∠B=60°．（1）作∠B的平分线BD，交AC于点D；作AB的中点E（要求：尺规作图，保留作图痕迹，不必写作法和证明）；（2）连接DE，求证：△ADE≌△BDE．共32页，第10页33、如图，已知△ABC，用直尺（没有刻度）和圆规在平面上求作一个点P，使P到∠B两边的距离相等，且PA=PB．（不要求写作法，但要保留作图痕迹）34、如图，在△ABC中，AB=AC=8cm，∠BAC=120°.（1）作△ABC的外接圆（只需作出图形，并保留作图痕迹）；（2）求它的外接圆半径.35、如图，已知等腰直角△ABC，∠A=90°．（1）利用尺规作∠ABC的平分线BD，交AC于点D（保留作图痕迹，不写作法）；（2）若将（1）中的△ABD沿BD折叠，则点A正好落在BC 边上的A1处，当AB=1时，求△A1DC的面积．36、如图，△ABC中，∠C=90°，小王同学想作一个圆经过A、C两点，并且该圆的圆心到AB、AC距离相等，请你利用尺规作图的办法帮助小王同学确定圆心D．（不写作法，保留作图痕迹）．共32页，第11页37、如图，将矩形ABCD沿对角线AC折叠，点B落在点E处，请用尺规作出点E．（不写画法，保留作图痕迹）38、如图，在等腰直角△ABC中，∠ACB=90°，AC=1．（1）作⊙O，使它过点A、B、C（要求：尺规作图，保留作图痕迹，不写作法）．（2）在（1）所作的圆中，求出劣弧BC的长．39、如图，在△ABC中，∠C=90°，∠B=30°．（1）作∠CAB的平分线，交BC边于点D（用尺规作图，保留作图痕迹，不要求写作法和证明）；（2）求S△ACD：S△ABC的值．40、如图，某地有两所大学和两条交叉的公路．图中点M，N表示大学，OA，OB表示公路，现计划修建一座物资仓库，希望仓库到两所大学的距离相同，到两条公路的距离也相同，你能确定出仓库P应该建在什么位置吗？请在图中画出你的设计．（尺规作图，不写作法，保留作图痕迹）共32页，第12页41、如图，AE∥BF，AC平分∠BA E，交BF于C．（1）尺规作图：过点B作AC的垂线，交AC于O，交AE于D，（保留作图痕迹，不写作法）；（2）在（1）的图形中，找出两条相等的线段，并予以证明．42、ABCD中，点E在AD上，DE=CD，请仅用无刻度的直尺，按要求作图（保留作图痕迹，不写作法）（1）在图1中，画出∠C的角平分线；（2）在图2中，画出∠A的角平分线．43、如图，两条公路OA和OB相交于O点，在∠AOB的内部有工厂C和D，现要修建一个货站P，使货站P到两条公路OA、OB的距离相等，且到两工厂C、D的距离相等，用尺规作出货站P的位置．（要求：不写作法，保留作图痕迹，写出结论）44、从△ABC（CB＜CA）中裁出一个以AB为底边的等腰△ABD，并使得△ABD的面积尽可能大．（1）用尺规作图作出△ABD．（保留作图痕迹，不要求写作法、证明）（2）若AB=2m，∠CAB=30°，求裁出的△ABD的面积．共32页，第13页45、如图，在中，.（1）利用直尺和圆规按下列要求作图，并在图中标明相应的字母.（保留作图痕迹，不写作法）①作②以的垂直平分线，交为圆心，于点，交于点；.为半径作圆，交的延长线于点⑵在⑴所作的图形中，解答下列问题.①点②若与的位置关系是_____________；（直接写出答案），，求的半径.46、在数轴上作出表示的点（保留作图痕迹，不写作法）．47、△ABC在平面直角坐标系中的位置如图所示，其中每个小正方形的边长为1个单位长度．按要求作图：①画出△ABC关于原点O的中心对称图形△A1B1C1；②画出将△ABC 绕点C顺时针旋转90°得到△A2B2C．48、如图，某村庄计划把河中的水引到水池M中，怎样开的渠最短，为什么（保留作图痕迹，不写作法和证明）共32页，第14页理由是：．49、如图，已知线段a和b，a＞b，求作直角三角形ABC，使直角三角形的斜边AB=a，直角边AC=b．（用尺规作图，保留作图痕迹，不要求写作法）50、如图，已知⊙O，用尺规作⊙O的内接正四边形ABCD．（写出结论，不写作法，保留作图痕迹，并把作图痕迹用黑色签字笔描黑）共32页，第15页参考答案1、A．2、D3、D4、B5、B．6、B7、D8、A9、直径所对的圆周角是直角．10、100.11、8.12、10．13、见解析14、见解析15、(1)详见解析；（2）．16、(1)、答案见解析；(2)、5.17、答案见解析18、(1)SSS；(2)、理由见解析；(3)、答案见解析19、(1)、答案见解析；(2)、30m.20、(1)、答案见解析；(2)、r=8cm21、（1）见试题解析；（2）这个圆形截面的半径是10cm．22、答案见解析23、(1)作图详见解析；(2)（﹣4）千米．24、(1)图形详见解析；(2)B′（﹣6，2），C′（﹣4，﹣2）．25、26、作图详见解析.27、28、（1）作图见解析（2）作图见解析29、(1)见试题解析；（2）2π．30~33、详见解析.34、(1)、答案见解析；(2)、r=8cm35、(1)、答案见解析；(2)、36、作图参见解析.37、作图参见解析.38、（1）作图参见解析；（2）π.39、（1）作图见解析（2）1:340、答案见解析41、（1）作图见解解析；（2）AB=AD=BC．42、作图参见解析.43、m244、（1）如图；（2）45、（1）作图见解析；（2）①点B在⊙O上；②5.47、见解析48、见解析49、见46、解析50、答案见解析．答案详细解析【解析】1、试题分析：A、根据作法无法判定PQ⊥l；B、以P为圆心大于P 到直线l的距离为半径画弧，交直线l，于两点，再以两点为圆心，大于它们的长为半径画弧，得出其交点，进而作出判断；C、根据直径所对的圆周角等于90°作出判断；D、根据全等三角形的判定和性质即可作出判断．故选：A．考点：作图—基本作图．2、试题分析：由PB+PC=BC和PA+PC=BC易得PA=PB，根据线段垂直平分线定理的逆定理可得点P在AB的垂直平分线上，于是可判断D选项正确．故选D．考点：作图—复杂作图3、试题分析：∵PB+PC=BC，而PA+PC=BC，∴PA=PB，∴点P在AB的垂直平分线上，即点P为AB的垂直平分线与BC的交点．故选D．考点：基本作图4、试题分析：过点A作BC的垂线，垂足为D，故选B．考点：作图—基本作图．5、试题分析：根据线段垂直平分线的性质可得EG=EH=FH=GF，由此可得选项A正确，选项B错误，选项C、正确，选项D正确．故答案选B．考点：线段垂直平分线的性质．6、试题分析：根据作图的痕迹以及菱形的判定方法解答．解：由作图痕迹可知，四边形ABCD的边AD=BC=CD=AB，根据四边相等的四边形是菱形可得四边形ABCD是菱形．故选B．7、试题分析：由角平分线的作法，依题意可知AG平分∠DAB，A正确；∠DAH＝∠BAH，又AB∥DC，所以∠BAH＝∠ADH，所以，∠DAH＝∠ADH，所以，AD＝DH，又AD＝BC，所以，DH＝BC，B、C正确，故答案选D.考点：平行四边形的性质；平行线的性质.8、试题分析：由作法可得BH为线段AD的垂直平分线，故答案选A.考点：线段垂直平分线的性质.9、试题分析：∵OP是⊙A的直径，∴∠PBO=∠PCO=90°，∴OB⊥PB，OC⊥PC，∵OB、OC是⊙O的半径，∴PB、PC是⊙O的切线；则小涵的作图依据是：直径所对的圆周角是直角．故答案为：直径所对的圆周角是直角．【考点】切线的判定；作图—复杂作图．10、试题解析：根据已知条件中的作图步骤知，AG是∠CAB的平分线，∵∠ACB=80°，∠ABC=60°，∴∠CAB=40°，∴∠BAD=20°；。

- 1 -第28课时 尺规作图◆考点聚焦1．掌握基本作图，尺规作图的要求与步骤．．掌握基本作图，尺规作图的要求与步骤．2．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，．利用基本作图工具画三角形、四边形、圆以及简单几何体的三视图，••对简单的作图能叙述作法．图能叙述作法．3．运用基本作图、结合相关的数学知识（平移、旋转、对称、．运用基本作图、结合相关的数学知识（平移、旋转、对称、••位似）等进行简单的图案设计．图案设计．4．运用基本作图解决实际问题．．运用基本作图解决实际问题． ◆备考兵法1．熟练掌握基本作图．．熟练掌握基本作图．2．在画几何体的三视图时，要注意其要求，．在画几何体的三视图时，要注意其要求，••即“长对正”“高平齐”“宽相等”． 3．认真分析题意，善于把实际问题转化为基本作图．．认真分析题意，善于把实际问题转化为基本作图． ◆识记巩固1．尺规作图的定义：．尺规作图的定义：_______________________________________．．2．基本作图包括：．基本作图包括：_____________________，，______________，，________________，，________________，，______________．．3．三角形三边的垂直平分线的交点叫三角形的外心，．三角形三边的垂直平分线的交点叫三角形的外心，••三角形三内角平分线的交点叫三角形的内心，外心到三角形的三角形的内心，外心到三角形的_____________________的距离相等，内心到三角形的距离相等，内心到三角形的距离相等，内心到三角形_____________________的距离相等．的距离相等．的距离相等． 识记巩固参考答案:1．限定只能使用圆规和没有刻度的直尺作图．限定只能使用圆规和没有刻度的直尺作图2．作线段．作线段 作角作角作角 作线段的垂直平分线作线段的垂直平分线作线段的垂直平分线 过一点作已知直线的垂线过一点作已知直线的垂线过一点作已知直线的垂线 作角平分线作角平分线作角平分线 3．顶点．顶点 三边三边三边 ◆典例解析例1 （20082008，新疆建设兵团），新疆建设兵团），新疆建设兵团）（1）请用两种不同的方法，用尺规在所给的两个矩形中各作一个不为正方形的菱形，且菱形的四个顶点都在矩形的边上．（保留作图痕迹）（保留作图痕迹）（2）写出你的作法．）写出你的作法．解析解析 （1）所作菱形如图①，②所示．）所作菱形如图①，②所示．说明：作法相同的图形视为同一种，例如类似图③，说明：作法相同的图形视为同一种，例如类似图③，••图④的图形视图与图②是同一种．种．① ②③ ④ （2）图①的作法：作矩形A 1B 1C 1D 1四条边的中点E 1，F 1，G 1，H 1，连结H 1E 1，E 1F 1，G 1F 1，G 1H 1．四边形E 1F 1G 1H 1即为菱形．即为菱形．图②的作法：在B 2C 2上取一点E 2，使E 2C 2>A 2E 2且E 2不与B 2重合，连结A 2E 2． 以A 2为圆心，A 2E 2为半径画弧，交A 2D 2于H 2； 以E 2为圆心，A 2E 2为半径画弧，交B 2C 2于F 2； 连结H 2F 2，则四边形A 2E 2F 2H 2为菱形．为菱形．例2 如图，已知∠如图，已知∠AOB AOB AOB，，OA=OB OA=OB，点，点E 在OB 边上，四边形AEBF 是矩形．请你只用无刻度的直尺在图中画∠刻度的直尺在图中画∠AOB AOB 的平分线（请保留画图痕迹）．解析解析 连结连结AB AB．因为．因为OA=OB OA=OB，因此△，因此△，因此△ABO ABO 为等腰三角形．要作出∠为等腰三角形．要作出∠AOB AOB 的平分线，的平分线，••只要确定出AB 的中点即可．因AEBF 为矩形，为矩形，因此连结因此连结AB AB，，EF EF，，相交于M ．根据矩形的性质，M 即为AB 的中点．连结OM OM，射线，射线OM 即为所求的角平分线．即为所求的角平分线．例3 台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一台球是一项高雅的体育运动，其中包含了许多物理学，几何学知识．如图是一个台球桌，目标球F 与本球E 之间有一个G 球阻挡，现在击球者想通过击打E 球先撞击球台的AB 边，经过一次反弹后再撞击F 球，他应将E 球打到AB 边上的哪一点？边上的哪一点？••请在图中用尺规作图这一点H ，并作出E 球的运行路线（不写画法，保留作图痕迹）．解析解析 作点作点E 关于直线AB 的对称点E 1，连结E 1F ，E 1F 与AB 相交于点H ，球E•E•的运动的运动路线是EH EH→→HF HF．．点评点评 本例是把实际问题通过抽象，把求本例是把实际问题通过抽象，把求H 点的问题先转化为作E•E•点关于直线点关于直线AB 的对称点问题加以解决．数学课程标准对尺规作图提出了明确要求，是中考的重要内容之一，在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．在复习时要掌握基本作图，要善于把具体问题的作图转化为基本作图．••学会对作图问题进行分析，归纳，掌握画法．进行分析，归纳，掌握画法． ◆中考热身1．（20082008，江苏镇江）如图，在△，江苏镇江）如图，在△，江苏镇江）如图，在△ABC ABC 中，作∠中，作∠ABC ABC 的平分线BD BD，交，交AC 于D ，作线段BD 的垂直平分线EF EF，分别交，分别交AB 于E ，BC 于F ，垂足为O ，连结DF DF，在所作图中，寻找一，在所作图中，寻找一对全等三角形，并加以证明．（不定作法，保留作图痕迹）（不定作法，保留作图痕迹）2．（20082008，山西太原）如图，在△，山西太原）如图，在△，山西太原）如图，在△ABC ABC 中，∠中，∠BAC=2BAC=2BAC=2∠∠C ．（1）在图中作出△在图中作出△ABC ABC 的内角平分线AD AD；；（要求：（要求：尺规作图，尺规作图，尺规作图，保留作图痕迹，保留作图痕迹，保留作图痕迹，••不写证明） （2）在已作出的图形中，写出一对相似三角形，并说明理由．）在已作出的图形中，写出一对相似三角形，并说明理由．3．（20082008，四川成都）如图，已知点，四川成都）如图，已知点A 是锐角∠是锐角∠MON MON 内的一点，试分别在OM OM，，ON 上确定点B ，点C ，使ABC•ABC•的周长最小，的周长最小，写出你作图的主要步骤并标明你所确定的点写出你作图的主要步骤并标明你所确定的点___________________________．．（要求画出草图，保留作图痕迹）求画出草图，保留作图痕迹）◆迎考精练 一、基础过关训练1．在Rt Rt△△ABC 中，已知∠中，已知∠C=90C=90C=90°，°，°，AD AD 是∠是∠BAC BAC 的平分线．以AB 上一点O 为圆心，为圆心，AD•AD•AD•为为弦作⊙弦作⊙O O （不写作法，保留作图痕迹）．2．请你画出一个以BC 为底边的等腰△为底边的等腰△ABC ABC ABC，使底边上的高，使底边上的高AD=BC AD=BC．． （1）求tanB 和sinB 的值．的值．（2）在你所画的等腰△）在你所画的等腰△ABC ABC 中，假设底边BC=5米，求腰上的高BE BE．．3．作一条直线，平分如图所示图形的面积：．作一条直线，平分如图所示图形的面积：4．现有m ，n 两堵墙，两个同学分别站在A 处和B 处，请问小明在哪个区域内活动才不会被任何一个同学发现？（画图，用阴影表示）被任何一个同学发现？（画图，用阴影表示）5．按下列要求作图，不写画法，要保留作图痕迹．．按下列要求作图，不写画法，要保留作图痕迹．（1）在图1中，作出AB 的中点M ，作出∠，作出∠BCD BCD 的平分线CN CN，延长，延长CD 到点P ，使DP=2CD DP=2CD；； （2）如图2是一个破损的机器部件，它的残留边缘是圆弧，请作图找出圆弧所在的圆心．图1 图26．如图，．如图，Rt Rt Rt△△ABC 的斜边AB=5AB=5，，cosA=35． （1）用尺规作图作线段AC 的垂直平分线（保留作图痕迹，不要求写作法，证明）； （2）若直线L 与AB AB，，AC 分别相交于D ，E 两点，求DE 的长．的长．7．成绵高速公路OA 和绵广高速公路OB 在绵阳市相交于点O ，在∠在∠AOB•AOB•AOB•内部有两个城镇内部有两个城镇C ，D ，若要修一个大型农贸市场P ，使P 到OA 与OB 的距离相等，且PC=PD PC=PD，用尺规作出，用尺规作出市场P 的位置．（不写作法，保留作图痕迹）（不写作法，保留作图痕迹）二、能力提升训练8．已知正方形ABCD 的面积为S ．（1）求作：四边形A 1B 1C 1D 1，使得点A 1和点A 关于点B 对称，点B 1和点B 关于点C 对称，点C 1和点C 关于点D 对称，点D 1和点D 关于点A 对称；（只要求画出图形，不要求写作法）求写作法）（2）用S 1表示（1）中所作出的四边形A 1B 1C 1D 1的面积；的面积； （3）若将已知条件中的正方形改为任意四边形，面积仍为S ，并按（1）•的要求作出一个新的四边形，面积为S 2，则S 1与S 2是否相等？为什么？是否相等？为什么？参考答案: 中考热身中考热身1．解：（1）画角平分线，线段的垂直平分线．）画角平分线，线段的垂直平分线． （2）△）△BOE BOE BOE≌△≌△≌△BOF BOF BOF≌△≌△≌△DOF DOF DOF．． 证明（略）证明（略）证明（略） 2．解：（1）如图，）如图，AD AD 即为所求即为所求（2）△）△ABD ABD ABD∽△∽△∽△CBA CBA CBA，理由如下：，理由如下：，理由如下： ∵AD 平分∠平分∠BAC BAC BAC，∠，∠，∠BAC=2BAC=2BAC=2∠∠C ， ∴∠∴∠BAD=BAD=BAD=∠∠BCA BCA．．又∵∠又∵∠B=B=B=∠∠B ，∴△，∴△ABD ABD ABD∽△∽△∽△CBA CBA CBA．．3．分别作点A 关于OM OM，，ON 的对称点A ′，′，A A ″；连结A ′A ″，分别交OM OM，，ON 于点B ，点C ，则点B ，点C 即为所求即为所求 作图略作图略作图略 迎考精练迎考精练 基础过关训练基础过关训练1．点拨：作AD 的垂直平分线与AB 的交点即为圆心，的交点即为圆心，OA OA 为半径．（作图略）（作图略） 2．解：①画线段BC BC：：②作BC 的垂直平分线MN 与BC 相交于D ； ③在DM 上截取DA=BC DA=BC；；④连结AB AB，，AC AC，△，△，△ABC ABC 即为所求．即为所求．（1）tanB=2tanB=2，，sinB=255，（2）BE=25米．米．3．点拨：过几何体中心的任一条直线均可将该图形分成面积相等的两部分．（•如图）4．解：小明在图中的阴影部分区域就不会被两个同学发现．．解：小明在图中的阴影部分区域就不会被两个同学发现．5．（1）作图略．（2）点拨：在残片的圆弧上任选两条弦，分别作它们的中垂线，其交点即为圆心．交点即为圆心．6．点拨：（1）①分别以A ，C 为圆心，以大于12AC 为半径画弧，两弧相交于M ，N ；•②连结MN MN，过，过MN 的直线即为所求的直线L ． （2）DE=2DE=2．． 7．点拨：（1）作∠）作∠AOB AOB 的角平分线OE OE；； （2）作DC 的垂直平分线MN MN；；（3）MN 交OE 于P 点，点，P P 即为所求．即为所求． 能力提升训练能力提升训练8．解：（1）如图1．图1 图2 （2）设正方形ABCD 的边长为a ，∴S=a 22． 依题意A 1D 1=A 1B 1=B 1C 1=C 1D 1=5a ． 易证A 1B 1C 1D 1是正方形，是正方形，∴S 1111A B C D =5a 2，∴S 1=5S ． （3）S 1=S 2．证明如下：．证明如下：如图2，连结BD 1，BD ．在△BDD 1中，AB 是中线，是中线， ∴S △ABD =S △ABD1．在△AA 1D 1中，BD 1是中线，是中线， ∴S △ABD1=S △A1BD1，S △AA1D1=2S △ABD1， 同理S △OC1B1=2S △CBD ， ∴S △AA1D1+S △OC1B1=2S ． 同理S △DD1C1+S △BA1B1=2S ， ∴S 四边形1111A B C D =5S=S 2， ∴S 1=S 2．。

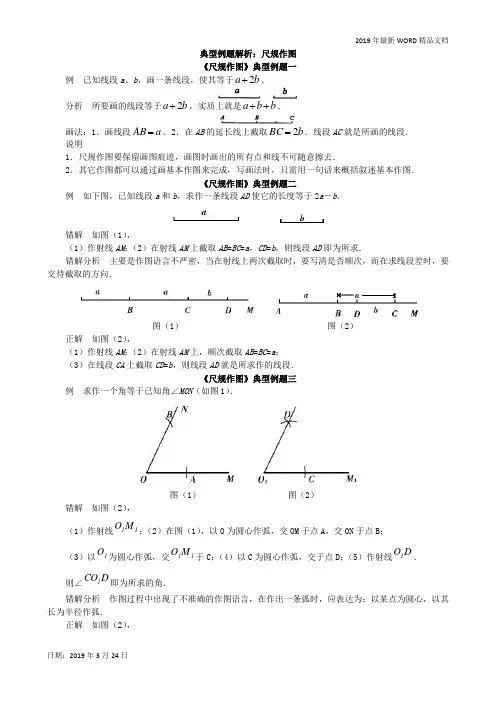

典型例题解析：尺规作图 《尺规作图》典型例题一例 已知线段a 、b ，画一条线段，使其等于b a 2+．分析 所要画的线段等于b a 2+，实质上就是b b a ++．画法：1．画线段a AB =．2．在AB 的延长线上截取b BC 2=．线段AC 就是所画的线段． 说明1．尺规作图要保留画图痕迹，画图时画出的所有点和线不可随意擦去．2．其它作图都可以通过画基本作图来完成，写画法时，只需用一句话来概括叙述基本作图．《尺规作图》典型例题二例 如下图，已知线段a 和b ，求作一条线段AD 使它的长度等于2a －b ．错解 如图（1）， （1）作射线AM ；（2）在射线AM 上截取AB =BC =a ，CD =b ，则线段AD 即为所求．错解分析 主要是作图语言不严密，当在射线上两次截取时，要写清是否顺次，而在求线段差时，要交待截取的方向．图（1） 图（2）正解 如图（2）， （1）作射线AM ；（2）在射线AM 上，顺次截取AB =BC =a ； （3）在线段CA 上截取CD =b ，则线段AD 就是所求作的线段．《尺规作图》典型例题三例 求作一个角等于已知角∠MON （如图1）．图（1） 图（2）错解 如图（2），（1）作射线11M O ；（2）在图（1），以O 为圆心作弧，交OM 于点A ，交ON 于点B ； （3）以1O 为圆心作弧，交11M O 于C ；（4）以C 为圆心作弧，交于点D ；（5）作射线D O 1． 则∠D CO 1即为所求的角．错解分析 作图过程中出现了不准确的作图语言，在作出一条弧时，应表达为：以某点为圆心，以其长为半径作弧．正解 如图（2），（1）作射线11M O ；（2）在图（1）上，以O 为圆心，任意长为半径作弧，交OM 于点A ，交ON 于点B ；（3）以1O 为圆心，OA 的长为半径作弧，交11M O 于点C ；（4）以C 为圆心，以AB 的长为半径作弧，交前弧于点D ；（5）过点D 作射线D O 1． 则∠D CO 1就是所要求作的角．《尺规作图》典型例题四例 如下图，已知∠α及线段a ，求作等腰三角形，使它的底角为α，底边为a ．分析 先假设等腰三角形已经作好，根据等腰三角形的性质，知两底角∠B =∠C =∠α，底边BC =a ，故可以先作∠B =∠α，或先作底边BC =a ．作法 如下图（1）∠MBN =∠α；（2）在射线BM 上截取BC =a ；（3）以C 为顶点作∠PCB =∠α，射线CP 交BN 于点A ．△ABC 就是所要求作的等腰三角形．说明 画复杂的图形时，如一时找不到作法，一般是先画出一个符合条件的草图，再根据这个草图进行分析，逐步寻找画图步骤．尺规作图》典型例题五例 如图（1），已知直线AB 及直线AB 外一点C ，过点C 作CD ∥AB （写出作法，画出图形）． 分析 根据两直线平行的性质，同位角相等或内错角相等，故作一个角∠ECD =∠EFB 即可． 作法 如图（2）．图（1） 图（2） （1）过点C 作直线EF ，交AB 于点F ；（2）以点F 为圆心，以任意长为半径作弧，交FB 于点P ，交EF 于点Q ； （3）以点C 为圆心，以FP 为半径作弧，交CE 于M 点； （4）以点M 为圆心，以PQ 为半径作弧，交前弧于点D ； （5）过点D 作直线CD ，CD 就是所求的直线．说明 作图题都应给出证明，但按照教科书的要求，一般不用写出，但要知道作图的原由．《尺规作图》典型例题六例 如下图，△ABC 中，a =5cm ，b =3cm ，c =3.5cm ，∠B =︒36，∠C =︒44，请你从中选择适当的数据，画出与△ABC 全等的三角形（把你能画的三角形全部画出来，不写画法但要在所画的三角形中标出用到的数据）．分析 本题实质上是利用原题中的5个数据，列出所有与△ABC 全等的各种情况，依据是SSS 、SAS 、AAS 、ASA ．解 与△ABC 全等的三角形如下图所示．《尺规作图》典型例题七例 正在修建的中山北路有一形状如下图所示的三角形空地需要绿化．拟从点A 出发，将△ABC 分成面积相等的三个三角形，以便种上三种不同的花草，请你帮助规划出图案（保留作图痕迹，不写作法）．分析 这是尺规作图在生活中的具体应用．要把△ABC 分成面积相等的三个三角形，且都是从A 点出发，说明这三个三角形的高是相等的，因而只需这三个三角形的底边也相等，所以只要作出BC 边的三等分点即可．作法 如下图，找三等分点的依据是平行线等分线段定理．《尺规作图》典型例题八例 已知∠AOB ，求作∠AOB 的平分线OC ． 错解 如图（1）作法 （1）以O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点； （2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧相交于C 点； （3）连结OC ，则OC 就是∠AOB 的平分线．错解分析 对角平分线的概念理解不够准确而致误．作法（3）中连结OC ，则OC 是一条线段，而角平分线应是一条射线．图（1） 图（2）正解 如图（2）（1）以点O 为圆心，任意长为半径作弧，分别交OA 、OB 于D 、E 两点； （2）分别以D 、E 为圆心，以大于21DE 的长为半径作弧，两弧交于C 点； （3）作射线OC ，则OC 为∠AOB 的平分线．《尺规作图》典型例题九例 如图（1）所示，已知线段a 、b 、h （h ＜b ）． 求作△ABC ，使BC =a ，AB =b ， BC 边上的高AD =h ．图（1）错解 如图（2）， （1）作线段BC =a ；（2）作线段BA =b ，使AD ⊥BC 且AD =h ． 则△ABC 就是所求作的三角形．错解分析 ①不能先作BC ；②第2步不能同时满足几个条件，完全凭感觉毫无根据；③未考虑到本题有两种情况．对于这种作图题往往都是按照由里到外的顺序依次作图，如本题先作高AD ，再作AB ，最后确定BC ．图（2） 图（3）正解 如图（3）．（1）作直线PQ ，在直线PQ 上任取一点D ，作DM ⊥PQ ； （2）在DM 上截取线段DA =h ；（3）以A 为圆心，以b 为半径画弧交射线DP 于B ；（4）以B 为圆心，以a 为半径画弧，分别交射线BP 和射线BQ 于1C 和2C ； （5）连结1AC 、2AC ，则△1ABC （或△2ABC ）都是所求作的三角形．《尺规作图》典型例题十例 如下图，已知线段a ，b ，求作Rt △ABC ，使∠ACB =90°，BC =a ，AC =b （用直尺和圆规作图，保留作图痕迹）．分析 本题解答的关键在于作出∠ACB =90°，然后确定A 、B 两点的位置，作出△ABC ．作法 如下图（1）作直线MN ：（2）在MN 上任取一点C ，过点C 作CE ⊥MN ； （3）在CE 上截取CA =b ，在CM 上截取CB =a ； （4）连结AB ，△ABC 就是所求作的直角三角形．说明 利用基本作图画出所求作的几何图形的关键是要先分析清楚作图的顺序．若把握不好作图顺序，要先画出假设图形．《尺规作图》典型例题十一例 如下图，已知钝角△ABC ，∠B 是钝角．求作：（1）BC 边上的高；（2）BC 边上的中线（写出作法，画出图形）． 分析 （1）作BC 边上的高，就是过已知点A 作BC 边所在直线的垂线；（2）作BC 边上的中线，要先确定出BC 边的中点，即作出BC 边的垂直平分线． 作法 如下图（1）①在直线CB 外取一点P ，使A 、P 在直线CB 的两旁； ②以点A 为圆心，AP 为半径画弧，交直线CB 于G 、H 两点； ③分别以G 、H 为圆心，以大于21GH 的长为半径画弧，两弧交于E 点； ④作射线AE ，交直线CB 于D 点，则线段AD 就是所要求作的△ABC 中BC 边上的高． （2）①分别以B 、C 为圆心，以大于21BC 的长为半径画弧，两弧分别交于M 、N 两点； ②作直线MN ，交BC 于点F ；③连结AF ，则线段AF 就是所要求作的△ABC 中边BC 上的中线．说明 在已知三角形中求作一边上的高线、中线、角平分线时，首先要把握好高线、中线、角平分钱是三条线段；其次，高线、中线的一个端点必须是三角形中这边所对的顶点，而关键是找出另一个端点．《尺规作图》典型例题十二例 如图（1）所示，在图中作出点C ，使得C 是∠MON 平分线上的点，且AC =OC ．图（1） 图（2）分析 由题意知，点C 不仅要在∠MON 的平分线上，且点C 到O 、A 两点的距离要相等，所以点C 应是∠MON 的平分线与线段OA 的垂直平分线的交点．作法 如图（2）所示 （1）作∠MON 的平分线OP ；（2）作线段OA 的垂直平分线EF ，交OP 于点C ，则点C 就是所要求作的点．说明（1）根据题意弄清要求作的点的特征是到各直线距离相等，还是到各端点距离相等．（2）两条直线交于一点．《尺规作图》典型例题十三例 如下图，已知线段a 、b 、∠α、∠β．求作梯形ABCD ，使AD =a ，BC =b ，AD ∥BC ，∠B =∠α；∠C =∠β．分析 假定梯形已经作出，作AE ∥DC 交BC 于E ，则AE 将梯形分割为两部分，一部分是△ABE ，另一部分是AECD．在△ABE中，已知∠B=∠α，∠AEB=∠β，BE=b-a，所以，可以首先把它作出来，而后作出AECD．作法如下图．（1）作线段BC=b；（2）在BC上截取BE=b-a；（3）分别以B、E为顶点，在BE同侧作∠EBA=∠α，∠AEB=∠β，BA、EA交于A；（4）以EA、EC为邻边作AECD．四边形ABCD就是所求作的梯形．说明基本作图是作出较简单图形的基础，三角形是最简单的多边形，它是许多复杂图形的基础．因此，要作一个复杂的图形，常常先作一个比较容易作出的三角形，然后以此为基础，再作出所求作的图形．《尺规作图》典型例题十四例如下图，在一次军事演习中，红方侦察员发现蓝方指挥部在A区内，到铁路与公路的距离相等，且离铁路与公路交叉处B点700米，如果你是红方的指挥员，请你在图示的作战图上标出蓝方指挥部的位置．分析依据角平分线的性质可以知道，蓝方指挥部必在A区内两条路所夹角的平分线上，然后由蓝方指挥部距B点的距离，依据比例尺，计算出图上的距离为3.5cm，就可以确定出蓝方指挥部的位置．解如下图，图中C点就是蓝方指挥部的位置．《尺规作图》典型例题十五例如图（1），已知有公共端点的线段AB、BC．求作⊙O，使它经过点A、B、C（要求：尺规作图，不写作法，保留作图痕迹）．图（1）图（2）分析因为A、B、C三点在⊙O上，所以OA=OB=OC=R．根据到线段AB、BC各端点距离相等的点在线段的垂直平分线上，故分别作线段AB 、BC 垂直平分线即可．解 如图（2）说明 角平分线的性质、线段垂直平分线的性质在作图题中的应用是近几年中考中的又一道风景，它往往与实际问题紧密联系在一起．《尺规作图》典型例题十六例 如图，是一块直角三角形余料，︒=∠90C ．工人师傅要把它加工成一个正方形零件，使C 为正方形的一个顶点，其余三个顶点分别在AB 、BC 、AC 边上．试协助工人师傅用尺规画出裁割线．分析 要作出符合条件的正方形，可先作出有三个角为90°的四边形，并设法让相邻的一组边相等即可．作法 如图．① 作ACB ∠的角平分线CD ，交AB 于点G ；②过G 点分别作AC 、BC 的垂线，垂足为E 、F ．则四边形ECFG 就是所要求作的正方形．。

中考尺规作图专题复习（含答案）尺规作图定义：用无刻度的直尺和圆规画图，中考中常见画的图是线段的垂线，垂直平分线，角平分线、画等长的线段，画等角。

1.直线垂线的画法：【分析】：以点C为圆心，任意长为半径画弧交直线与A，B两点，再分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线l两侧于点M，N，连接MN，则MN即为所求的垂线2.线段垂直平分线的画法【分析】：作法如下：分别以点A，B为圆心，大于12AB的长为半径画圆弧，分别交直线AB两侧于点C，D，连接CD，则CD即为所求的线段AB的垂直平分线.3.角平分线的画法【分析】1.选角顶点O为圆心，任意长为半径画圆，分别交角两边A，B点，再分别以A，B为圆心，大于12AB的长为半径画圆弧，交H点，连接OH，并延长，则射线OH即为所求的角平分线.4.等长的线段的画法直接用圆规量取即可。

5.等角的画法【分析】以O为圆心，任意长为半径画圆，交原角的两边为A,B两点，连接AB；画一条射线l，以上面的那个半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB 为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求.备注：1.尺规作图时，直尺主要用作画直线，射线，圆规主要用作截取相等线段和画弧；2.求作一个三角形，其实质是依据三角形全等的基本事实或判定定理来进行的；3.当作图要满足多个要求时，应逐个满足，取公共部分.例题讲解例题1.已知线段a，求作△ABC，使AB=BC=AC=a.解：作法如下:①作线段BC=a；（先作射线BD，BD截取BC=a）.②分别以B、C为圆心，以a半径画弧，两弧交于点A；③连接AB、AC.则△ABC 要求作三角形.例2.已知线段a 和∠α，求作△ABC ，使AB=AC=a ，∠A=∠α.解：作法如下：①作∠MAN=∠α；②以点A 为圆心，a 为半径画弧，分别交射线AM ，AN 于点B ，C. ③连接B ，C.△ABC 即为所求作三角形.例3.(深圳中考)如图，已知△ABC ，AB <BC ，用尺规作图的方法在BC 上取一点P ，使得PA ＋PC ＝BC ，则下列选项中，正确的是(D )【解析】由题意知，做出AB 的垂直平分线和BC 的交点即可。

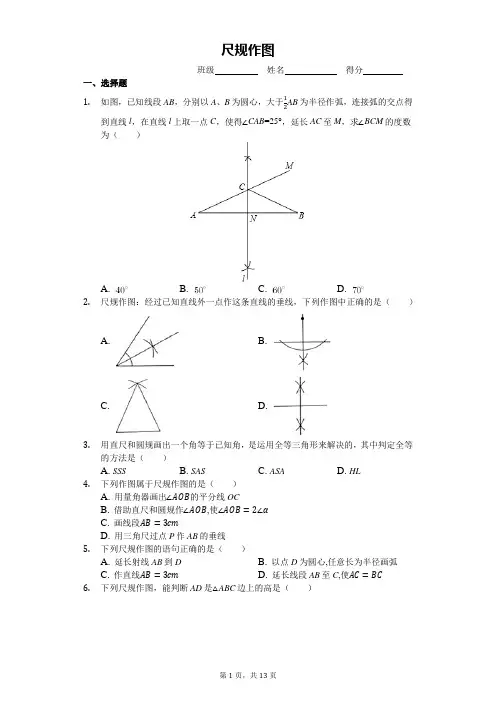

尺规作图班级姓名得分一、选择题1.如图，已知线段AB，分别以A、B为圆心，大于1AB为半径作弧，连接弧的交点得2到直线l，在直线l上取一点C，使得∠CAB=25°，延长AC至M，求∠BCM的度数为（）A. B. C. D.2.尺规作图：经过已知直线外一点作这条直线的垂线，下列作图中正确的是（）A. B.C. D.3.用直尺和圆规画出一个角等于已知角，是运用全等三角形来解决的，其中判定全等的方法是（）A. SSSB. SASC. ASAD. HL4.下列作图属于尺规作图的是（）A. 用量角器画出∠AOB的平分线OCB. 借助直尺和圆规作∠AOB,使∠AOB=2∠αC. 画线段AB=3cmD. 用三角尺过点P作AB的垂线5.下列尺规作图的语句正确的是（）A. 延长射线AB到DB. 以点D为圆心,任意长为半径画弧C. 作直线AB=3cmD. 延长线段AB至C,使AC=BC6.下列尺规作图，能判断AD是△ABC边上的高是（）A. B.C. D.7.已知：直线AB和AB外一点C．作法：（1）任意取一点K，使K和C在AB的两旁．（2）以C为圆心，CK长为半径作弧，交AB于点D和E．DE的长为半径作弧，（3）分别以D和E为圆心，大于12两弧交于点F．（4）作直线CF，直线CF就是所求的垂线．这个作图是（）A. 平分已知角B. 作一个角等于已知角C. 过直线上一点作此直线的垂线D. 过直线外一点作此直线的垂线二、填空题8.如图，在△ABC中，用直尺和圆规作AB、AC的垂直平分线，分别交AB、AC于点D、E，连接DE．若BC=10cm，则DE=______cm．9.如图，以A点为圆心，以相同的长为半径作弧，分别与射线AM，AN交于B，C两点，连接BC，再分别以B，C为圆心，BC）为半径作弧，两弧相交于点D，连接以相同长（大于12AD，BD，CD．若∠MBD=40°，则∠NCD的度数为______．10.小为同学和小辰同学研究一个数学问题：尺规作图：作三角形的高线．已知：△ABC．尺规作图：作BC边上的高AD．他们的作法如下：BE长为半径画弧，两弧交于点F．①分别以B，E为圆心，大于12②连接AF，与BC交于点D，则线段AD即为所求．③以A为圈心，AB为半径画弧，与BC交于点E．老师说：“你们的作法思路正确，但作图顺序不对．”请回答：其中顺序正确的作图步骤是（填写序号）______．判断线段AD为BC边上的高的作图依据是______．11.如图，以点O为圆心，任意长为半径画弧，与射线OP交于点A，再以点A为圆心，OA长为半径画弧，两弧交于点B，画射线OB，则∠AOB＝_________°．12.如图，在△ABC中，∠C=90°，分别以点A，B为圆心，大于1AB长为半径作弧，两2弧分别交于M，N两点，过M，N两点的直线交BC于点D，若AC=2，∠B=15°，则BD的长______．13.如图，用三角尺可按下面方法画角平分线：在已知的∠AOB的两边上，分别取______，再分别过点M，N作OA、OB的垂线，交点为P，画射线OP，可利用______（填写判定方法）证明△POM≌△PON，然后根据______得∠POM=∠PON，则OP平分∠AOB．14.如图，画线段PQ的垂直平分线．PQ长为半径画弧，两弧分解：(1)分别以点_________和点_________为圆心，大于12别交于点________和点________；(2)过点________和点________作直线，则直线________就是线段PQ的垂直平分线．15.如图，在△ABC，∠C=90°，∠ABC=40°，按以下步骤作图：①以点A为圆心，小于AC的长为半径．画弧，分别交AB、AC于点E、F；EF的长为半径画弧，两②分别以点E、F为圆心，大于12弧相交于点G；③作射线AG，交BC边于点D，则∠ADC的度数为______．三、解答题16.如图，在△ABC中，∠A＞∠B．（1）作边AB的垂直平分线DE，与AB，BC分别相交于点D，E（用尺规作图，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，连接AE，若∠B=50°，求∠AEC的度数．17.如图，已知∠AOB及点C、D，求作一点P，使PC=PD，并且使点P到OA、OB的距离相等．（尺规作图）18.如图，已知△ABC，∠BAC=90°，（1）尺规作图：作∠ABC的平分线交AC于D点（保留作图痕迹，不写作法）（2）若∠C=30°，求证：DC=DB．19.如图，已知在△ABC中，BC=4，AC=8.（1）作边AB的垂直平分线MN，交AC于点D，连接BD（用尺规作图，保留作图痕迹，不要求写作法）；（2）在（1）的条件下，求△BCD的周长.20.如图，在△ABC中，AB=AC，∠BAC=120°．（1）尺规作图：作线段AB的垂直平分线DE，交BC于点D，交AB于点E（保留作图痕迹，不写作法）；DC．（2）求证：BD=1221.如图，已知△ABC．（1）请用尺规作图作出AC的垂直平分线，垂足为点D，交AB于点E（保留作图痕迹，不要求写作法）；（2）连接CE，如果△ABC的周长为27，DC的长为5，求△BCE的周长．答案和解析1.【答案】B【解析】解：∵由作法可知直线l是线段AB的垂直平分线，∴AC=BC，∴∠CAB=∠CBA=25°，∴∠BCM=∠CAB+∠CBA=25°+25°=50°．故选：B．根据作法可知直线l是线段AB的垂直平分线，故可得出AC=BC，再由三角形外角的性质即可得出结论．本题考查的是作图-基本作图，熟知线段垂直平分线的作法是解答此题的关键．2.【答案】B【解析】已知：直线AB和AB外一点C．求作：AB的垂线，使它经过点C．作法：（1）任意取一点K，使K和C在AB的两旁．（2）以C为圆心，CK的长为半径作弧，交AB于点D和E．DE的长为半径作弧，两（3）分别以D和E为圆心，大于12弧交于点F，（4）作直线CF．直线CF就是所求的垂线．故选：B．根据过直线外一点向直线作垂线即可．此题主要考查了过一点作直线的垂线，熟练掌握基本作图方法是解决问题的关键．3.【答案】A【解析】解：用直尺和圆规画出一个角等于已知角，是运用了SSS定理来判定全等的，故选：A．根据作一个角等于已知角的做法可得答案．此题主要考查了全等三角形的判定，以及作一个角等于已知角的做法，关键是熟练掌握作一个角等于已知角的做法．4.【答案】B【解析】解：根据尺规作图的定义可知：助直尺和圆规作∠AOB，使∠AOB=2∠α属于尺规作图，故选：B．根据尺规作图的定义即可判定．本题考查尺规作图的定义，解题的关键是理解尺规作图的定义，属于中考基础题．5.【答案】B【解析】解：A．根据射线AB是从A向B无限延伸，故延长射线AB到D是错误的；B．根据圆心和半径长即可确定弧线的形状，故以点D为圆心，任意长为半径画弧是正确的；C．根据直线的长度无法测量，故作直线AB=3cm是错误的；D．延长线段AB至C，则AC＞BC，故使AC=BC是错误的；故选：B．根据线段、射线以及直线的概念，利用尺规作图的方法进行判断即可得出正确的结论．本题主要考查了尺规作图的定义的运用，解题时注意：尺规作图是指用没有刻度的直尺和圆规作图，只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．6.【答案】B【解析】解：过点A作BC的垂线，垂足为D，故选：B．过点A作BC的垂线，垂足为D，则AD即为所求．本题考查了作图-复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图7.【答案】D【解析】解：利用作法得CF⊥AB，所以这个作图为过直线外一点作此直线的垂线．故选：D．利用基本作图（过一点作直线的垂线）进行判断．本题考查了作图-复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．8.【答案】5【解析】【分析】此题主要考查了基本作图以及线段垂直平分线的性质，三角形的中位线的性质，正确得出DE是△ABC的中位线是解题关键．直接利用线段垂直平分线的性质得出DE是△ABC的中位线，进而得出答案．【解答】解：∵用直尺和圆规作AB、AC的垂直平分线，∴D为AB的中点，E为AC的中点，∴DE是△ABC的中位线，∴DE=1BC=5cm．2故答案为5．9.【答案】40°【解析】解：∵AB=AC，DB=DC，∴∠ABC=∠ACB，∠DBC=∠DCB，∴∠ABD=∠ACD，∴∠MBD=∠NCD=40°，故答案为：40°根据等腰三角形的性质得到∠ABC=∠ACB，∠DBC=∠DCB，则∠ABD=∠ACD，然后根据邻补角得出∠MBD=∠NCD．本题考查了作图-基本作图：熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．10.【答案】③①②到线段两点的距离相等的点在线段的垂直平分线上【解析】解：作法如下：先以A为圈心，AB为半径画弧，与BC交于点E，再分别以B，BE长为半径画弧，两弧交于点F，然后连接AF，与BC交于点D，因E为圆心，大于12为根据到线段两点的距离相等的点在线段的垂直平分线上，所以线段AD⊥BC，即AD 为高．故答案为③①②；到线段两点的距离相等的点在线段的垂直平分线上．利用基本作图（作已知线段的垂直平分线）可得到正确的作图步骤，然后根据线段垂直平分线的性质定理的逆定理可判断AD⊥BC．本题考查了作图-基本作图：熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．11.【答案】60【解析】【分析】本题考查了尺规作图和等边三角的判断，解题的关键是能根据尺规作图得到相等的线段.由尺规作图可知AO=BO=AB，由此可得△AOB是等边三角形，得出∠AOB的度数.【解答】解：由作图可得：AO=BO=AB，∴△AOB是等边三角形，∴∠AOB=60°.故答案为60.12.【答案】4【解析】解：连接AD，如图，由作法得MN垂直平分AB，则DA=DB，∴∠B=∠BAD=15°，∴∠ADC=∠B+∠BAD=30°，在Rt△ADC中，AD=2AC=4，∴BD=DA=4．故答案为4．连接AD，如图，由作法得MN垂直平分AB，则DA=DB，根据等腰三角形性质和三角形外角性质得到∠ADC=30°，所以AD=2AC=4，从而得到BD的长．本题考查了作图-基本作图：熟练掌握5种基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．也考查了线段垂直平分线的性质．13.【答案】OM=ON；HL；全等三角形的对应角相等【解析】解：在已知的∠AOB的两边上，分别取OM=ON，再分别过点M，N作OA、OB的垂线，交点为P，画射线OP，可利用HL（填写判定方法）证明△POM≌△PON，然后根据全等三角形的对应角相等得∠POM=∠PON，则OP平分∠AOB．故答案为：OM=ON，HL，全等三角形的对应角相等．根据作图的作法得到OM=ON，根据全等三角形的判定定理得到HL，根据全等三角形的性质得到结论．本题考查了基本作图：熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．也考查了全等三角形的判定方法．14.【答案】（1）P；Q；M；N；（2）M；N；MN.【解析】【分析】本题主要考查线段的垂直平分线的画法，需熟练掌握作图语言才能解决问题．通过观察可发现是作线段PQ的垂直平分线.【解答】解：通过观察可发现是作线段PQ的垂直平分线，根据线段的垂直平分线的画法，PQ的长为半径作弧，两弧分别交于点M和点所以分别以点P和点Q为圆心，以大于12N，再过点M和点N作直线，则直线MN就是线段PQ的垂直平分线．故答案为（1）P；Q；M；N；（2）M；N；MN.15.【答案】65°【解析】解：解法一：连接EF．∵点E、F是以点A为圆心，小于AC的长为半径画弧，分别与AB、AC的交点，∴AF=AE；∴△AEF是等腰三角形；EF的长为半径画弧，两弧相交于点G；又∵分别以点E、F为圆心，大于12∴AG是线段EF的垂直平分线，∴AG平分∠CAB，∵∠ABC=40°∴∠CAB=50°，∴∠CAD=25°；在△ADC中，∠C=90°，∠CAD=25°，∴∠ADC=65°（直角三角形中的两个锐角互余）；解法二：根据已知条件中的作图步骤知，AG是∠CAB的平分线，∵∠CAB=50°，∴∠CAD=25°；在△ADC中，∠C=90°，∠CAD=25°，∴∠ADC=65°（直角三角形中的两个锐角互余）；故答案是：65°．根据已知条件中的作图步骤知，AG是∠CAB的平分线，根据角平分线的性质解答即可．本题综合考查了作图--复杂作图，直角三角形的性质．根据作图过程推知AG是∠CAB 平分线是解答此题的关键．16.【答案】解：（1）如图所示；（2）∵DE是AB的垂直平分线，∴AE=BE，∴∠EAB=∠B=50°，∴∠AEC=∠EAB+∠B=100°．【解析】（1）根据题意作出图形即可；（2）由于DE是AB的垂直平分线，得到AE=BE，根据等腰三角形的性质得到∠EAB=∠B=50°，由三角形的外角的性质即可得到结论．本题考查了作图-基本作图，线段垂直平分线的性质，三角形的外角的性质，等腰三角形的性质，熟练掌握线段垂直平分线的性质是解题的关键．17.【答案】解：（1）以O为圆心，以任意长为半径画弧，交OA、OB于M、N两点，MN长为半径画弧，两弧交于K点，（2）再以M、N为圆心，大于12（3）作射线OK，（4）分别以C、D为圆心画弧，两弧分别交于H、T两点，连接HT，（5）CD的垂直平分线与∠AOB的角平分线交点即为P点【解析】本题考查了尺规作图的一般作法.解答本题的关键在于知道怎么作出线段CD的垂直平分线及∠AOB的角平分线，通过两条直线的交点即为我们所要求的P点.18.【答案】（1）解：射线BD即为所求；（2）∵∠A=90°，∠C=30°，∴∠ABC=90°-30°=60°，∵BD平分∠ABC，∠ABC=30°，∴∠CBD=12∴∠C=∠CBD=30°，∴DC=DB．【解析】（1）根据角平分线的作法求出角平分线BD；（2）想办法证明∠C=∠CBD即可；本题考查作图-基本作图，等腰三角形的判断等知识，解题的关键是熟练掌握五种基本作图，属于中考常考题型．19.【答案】解：（1）（2）：∵MN 是AB 的垂直平分线.∴AD =BD∴△BCD 的周长=BD +CD +BC=AD +CD +BC=AC +BC =8+4=12【解析】此题主要考查了基本作图，关键是掌握线段垂直平分线的作法和性质．垂直平分线上任意一点，到线段两端点的距离相等．（1）根据线段垂直平分线的作法作图即可；（2）根据线段垂直平分线的性质可得“DB =DC ，进而得到AD +DC =AD +BD =5cm ，然后可得周长．20.【答案】（1）解：如图，DE 为所作；（2）证明：连接AD ，如图，∵AB =AC ，∴∠B =∠C =12（180°-∠BAC ）=12（180°-120°）=30°， ∵DE 垂直平分AB ，∴DA =DB ，∴∠DAB =∠B =30°，∴∠CAD =120°-30°=90°，在Rt △ADC 中，AD =12CD ，∴BD =12CD ．【解析】（1）利用基本作图（作已知线段的垂直平分线）作出DE 垂直平分AB ； （2）连接AD ，如图，先利用等腰三角形的性质和三角形内角和计算出∠B =∠C =30°，再根据线段垂直平分线的性质得DA =DB ，则∠DAB =∠B =30°，接着计算出∠CAD =90°，利用含30度的直角三角形三边的关系得到AD =12CD ，从而得到结论．∴BD =12CD ．本题考查了作图-基本作图：熟练掌握5种基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．21.【答案】解：（1）如图，DE为所作；（2）∵DE垂直平分AC，∴EA=EC，AD=CD=5，∴AC=10，∵△ABC的周长=AB+BC+AC=27，∴AB+BC=27-10=17，∴△AEC的周长=BE+EC+BC=BE+AE+BC=AB+BC=17．【解析】（1）利用基本作图作DE垂直平分AC；（2）根据线段垂直平分线的性质得到EA=EC，AD=CD=5，则利用△ABC的周长得到AB+BC=17，然后根据等线段代换可求出△AEC的周长．本题考查了基本作图：熟练掌握基本作图（作一条线段等于已知线段；作一个角等于已知角；作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．。

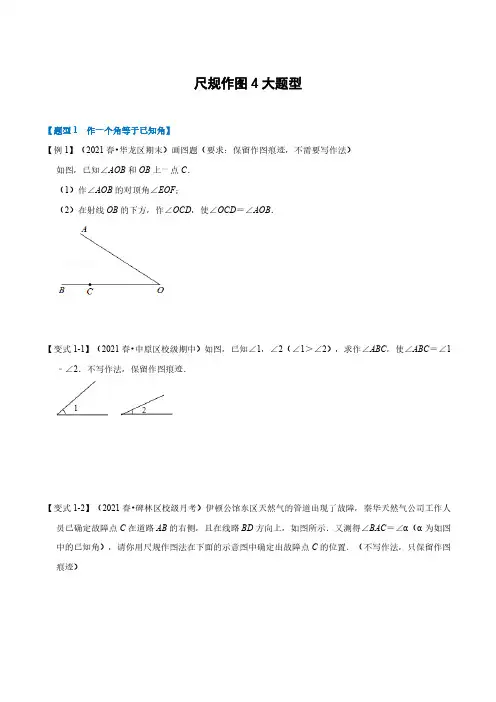

尺规作图4大题型【题型1 作一个角等于已知角】【例1】（2021春•华龙区期末）画图题（要求：保留作图痕迹，不需要写作法）如图，已知∠AOB和OB上一点C．（1）作∠AOB的对顶角∠EOF；（2）在射线OB的下方，作∠OCD，使∠OCD＝∠AOB．【变式1-1】（2021春•中原区校级期中）如图，已知∠1，∠2（∠1＞∠2），求作∠ABC，使∠ABC＝∠1﹣∠2．不写作法，保留作图痕迹．【变式1-2】（2021春•碑林区校级月考）伊顿公馆东区天然气的管道出现了故障，秦华天然气公司工作人员已确定故障点C在道路AB的右侧，且在线路BD方向上，如图所示．又测得∠BAC＝∠α（α为如图中的已知角），请你用尺规作图法在下面的示意图中确定出故障点C的位置．（不写作法，只保留作图痕迹）【变式1-3】（2021春•茂南区校级月考）如图，△ABC中，∠ACB＞∠ABC．（1）尺规作图：在∠ACB的内部作∠ACD，使∠ACD＝∠ABC，射线CD交AB于点D（保留作图痕迹，不写作法）；（2）若∠A＝60°，∠B＝40°，求∠BDC的度数．【题型2 作一条线段的垂直平分线】【例2】（2021春•碑林区校级期中）在△ABC中，∠C＞∠B、请用尺规作图法，在AB上找一点P，使∠PCB＝∠B．（保留作图痕迹，不写作法．）【变式2-1】（2021•碑林区校级模拟）尺规作图：如图，已知△ABC．请在AC边上找一点D，使△ABD的周长等于AB+AC．（保留作图痕迹，不写作法）【变式2-2】（2021春•长安区期末）尺规作图（保留作图痕迹，不写作法）：如图，直线m表示一条公路，A、B表示两所大学，要在公路旁修建一个车站P，使车站到两所大学的距离相等．（1）请用尺规在图上找出点P；（2）请说明你作图的依据．【变式2-3】（2020秋•金川区校级期末）如图，电信部门要在S区修建一座发射塔．按照设计要求，发射塔到两个城镇A、B的距离必须相等，到两条高速公路m和n的距离也必须相等，发射塔应建在什么位置？在图上标出它的位置．（尺规作图）【题型3 过已知直线外一点作该直线的垂直平分线】【例3】（2020秋•川汇区期中）尺规作图：经过已知直线外一点作这条直线的垂线．已知：直线MN和直线外一点P．求作：MN的垂线，使它经过点P．（1）分步骤写出作图过程；（2）说出所作直线就是求作垂线的理由．【变式3-1】（2021春•碑林区校级期中）尺规作图：在△ABC的边AB上作出点D，使得线段CD最短．【变式3-2】（2020春•黑河期中）对于下面每个三角形，过顶点A画出中线和高．（用尺规规范画图，否则不计分）【变式3-3】（2021春•重庆期中）如图，AB∥CD，点E是CD上一点，∠AEC＝52°，EF平分∠AED交AB于点F．（1）过点F作FG⊥CD，垂足为G．（要求：按尺规作图方法在答题卡上完成作图，保留作图痕迹，不写作法）（2）求∠AFE的度数．【题型4 作三角形】【例4】（2021春•沙坪坝区校级期末）作图题（要求：用尺规作图，不写作法，保留作图痕迹）．已知：∠α，∠β，线段c（如图所示）．求作：△ABC，使∠A＝∠α，∠B＝∠β，AB＝2c．【变式4-1】（2021春•和平区期末）尺规作图：（不写作法，保留作图痕迹）已知：线段a，c，∠α．求作：△ABC，使BC＝a，AB＝c，∠BAC＝∠α．【变式4-2】（2020春•市北区期末）已知：线段a，直线l及l外一点A．求作：Rt△ABC，使∠ACB＝90°，且顶点B、C在直线l上，斜边AB＝a．【变式4-3】（2020秋•曹县期末）如图，已知线段a和∠α，求作Rt△ABC，使∠C＝90°，BC＝a，∠ABC ∠α（使用直尺和圆规，并保留作图痕迹）．尺规作图-重难点题型【题型1 作一个角等于已知角】【例1】（2021春•华龙区期末）画图题（要求：保留作图痕迹，不需要写作法）如图，已知∠AOB和OB上一点C．（1）作∠AOB的对顶角∠EOF；（2）在射线OB的下方，作∠OCD，使∠OCD＝∠AOB．【分析】（1）分别延长AO、BO得到它的对顶角；（2）利用基本作图作∠OCD＝∠AOB．【解答】解：（1）如图，∠EOF为所作；（2）如图，∠OCD为所作．【变式1-1】（2021春•中原区校级期中）如图，已知∠1，∠2（∠1＞∠2），求作∠ABC，使∠ABC ＝∠1﹣∠2．不写作法，保留作图痕迹．【分析】先作∠ABD＝∠1，再作∠COD＝∠2，则∠ABC满足条件．【解答】解：如图，∠ABC为所作．【变式1-2】（2021春•碑林区校级月考）伊顿公馆东区天然气的管道出现了故障，秦华天然气公司工作人员已确定故障点C在道路AB的右侧，且在线路BD方向上，如图所示．又测得∠BAC＝∠α（α为如图中的已知角），请你用尺规作图法在下面的示意图中确定出故障点C的位置．（不写作法，只保留作图痕迹）【分析】作∠BAC＝α，射线AC交BD于C，点C即为所求作．【解答】解：如图，点C即为所求作．【变式1-3】（2021春•茂南区校级月考）如图，△ABC中，∠ACB＞∠ABC．（1）尺规作图：在∠ACB的内部作∠ACD，使∠ACD＝∠ABC，射线CD交AB于点D（保留作图痕迹，不写作法）；（2）若∠A＝60°，∠B＝40°，求∠BDC的度数．【分析】（1）利用基本作图，作∠ACD＝∠B即可；（2）先利用三角形内角和计算出∠ACB的度数，再根据角平分线的定义得到∠ACD的度数，然后根据三角形内角和计算∠BDC的度数．【解答】解：（1）如图，∠ACD为所作；（2）∵∠A＝60°，∠B＝40°，∴∠ACB＝180°﹣∠A﹣∠B＝80°，∵CD平分∠ACB，∴∠ACD∠ACB＝40°，∴∠BDC＝∠A+∠ACD＝60°+40°＝100°．【题型2 作一条线段的垂直平分线】【例2】（2021春•碑林区校级期中）在△ABC中，∠C＞∠B、请用尺规作图法，在AB上找一点P，使∠PCB＝∠B．（保留作图痕迹，不写作法．）【分析】作线段BC的垂直平分线交AB于点P，点P即为所求作．【解答】解：如图，点P即为所求作．【变式2-1】（2021•碑林区校级模拟）尺规作图：如图，已知△ABC．请在AC边上找一点D，使△ABD的周长等于AB+AC．（保留作图痕迹，不写作法）【分析】作线段BC的垂直平分线交AC于点D，连接BD即可．【解答】解：如图，点D即为所求作．【变式2-2】（2021春•长安区期末）尺规作图（保留作图痕迹，不写作法）：如图，直线m表示一条公路，A、B表示两所大学，要在公路旁修建一个车站P，使车站到两所大学的距离相等．（1）请用尺规在图上找出点P；（2）请说明你作图的依据．【分析】（1）作线段AB的垂直平分线MN交直线m于点P，连接PA，PB．（2）根据线段的垂直平分线的性质解决问题即可．【解答】解：（1）如图，点P即为所求．（2）∵MN垂直平分线段AB，∴PA＝PB（线段的垂直平分线上的点到线段的两个端点的距离相等）．【变式2-3】（2020秋•金川区校级期末）如图，电信部门要在S区修建一座发射塔．按照设计要求，发射塔到两个城镇A、B的距离必须相等，到两条高速公路m和n的距离也必须相等，发射塔应建在什么位置？在图上标出它的位置．（尺规作图）【分析】根据角平分线的性质：角平分线上的点到角两边的距离相等；线段垂直平分线的性质：线段垂直平分线上的点到线段两端点的距离相等，可得答案．【解答】解：作∠mon的角平分线，作AB的垂直平分线，得，∠mon的角平分线与AB的垂直平分线的交点C即为所求得点．【题型3 过已知直线外一点作该直线的垂直平分线】【例3】（2020秋•川汇区期中）尺规作图：经过已知直线外一点作这条直线的垂线．已知：直线MN和直线外一点P．求作：MN的垂线，使它经过点P．（1）分步骤写出作图过程；（2）说出所作直线就是求作垂线的理由．【分析】（1）首先根据题意写出已知求作，进而根据过直线外一点向直线作垂线即可．（2）只要证明直线PF是线段DE的垂直平分线即可；【解答】解：（1）作法：①任意取一点K，使K和P在AB的两旁．②以P为圆心，PK的长为半径作弧，交MN于点D和E．③分别以D和E为圆心，大于DE的长为半径作弧，两弧交于点F，④作直线PF．直线PF就是所求的垂线．（2）理由：由作图可知：PD＝PE，DF＝EF，∴直线PF是线段DE的垂直平分线．∴PF⊥MN．【变式3-1】（2021春•碑林区校级期中）尺规作图：在△ABC的边AB上作出点D，使得线段CD最短．【分析】根据垂线段最短过点C作CD⊥AB于点D即可．【解答】解：如图，过点C作CD⊥AB于点D，所以点D即为所求．【变式3-2】（2020春•黑河期中）对于下面每个三角形，过顶点A画出中线和高．（用尺规规范画图，否则不计分）【分析】根据尺规作图即可过每个三角形的顶点A画出中线和高．【解答】解：如图，线段AD、线段AE是每个三角形的高和中线．AD、AE即为所求．【变式3-3】（2021春•重庆期中）如图，AB∥CD，点E是CD上一点，∠AEC＝52°，EF平分∠AED 交AB于点F．（1）过点F作FG⊥CD，垂足为G．（要求：按尺规作图方法在答题卡上完成作图，保留作图痕迹，不写作法）（2）求∠AFE的度数．【分析】（1）根据要求作出图形即可．（2）求出∠DEF，利用平行线的性质求解即可．【解答】解：（1）如图，直线FG即为所求作．（2）∵EF平分∠AED，∴∠AEF＝∠DEF（180°﹣∠AEC）＝64°，∵CD∥AB，∴∠AFE＝∠DEF＝64°．【题型4 作三角形】【例4】（2021春•沙坪坝区校级期末）作图题（要求：用尺规作图，不写作法，保留作图痕迹）．已知：∠α，∠β，线段c（如图所示）．求作：△ABC，使∠A＝∠α，∠B＝∠β，AB＝2c．【分析】作射线AM，在射线AM上截取AB，使得AB＝2c，在AB的上方作∠EAB＝α，∠FBA＝β，AE交BF于点C．【解答】解：如图，△ABC即为所求．【变式4-1】（2021春•和平区期末）尺规作图：（不写作法，保留作图痕迹）已知：线段a，c，∠α．求作：△ABC，使BC＝a，AB＝c，∠BAC＝∠α．【分析】作∠MAN＝α，在射线AM上截取AB，使得AB＝c，以B为圆心，c为半径作弧交AN 于C，C′，连接BC，BC′，△ABC或△ABC′即为所求．【解答】解：如图，△ABC或△ABC′即为所求．【变式4-2】（2020春•市北区期末）已知：线段a，直线l及l外一点A．求作：Rt△ABC，使∠ACB ＝90°，且顶点B、C在直线l上，斜边AB＝a．【分析】先过点A作直线l的垂线，垂足为C，再以点A为圆心，线段a的长为半径画弧交直线l 于点B，即可得Rt△ABC．【解答】解：如图，Rt△ABC即为所求．【变式4-3】（2020秋•曹县期末）如图，已知线段a和∠α，求作Rt△ABC，使∠C＝90°，BC＝a，∠ABC∠α（使用直尺和圆规，并保留作图痕迹）．【分析】根据已知条件先作∠C＝90°，BC＝a，再作∠ABC∠α即可．【解答】解：如图所示，Rt△ABC即为所求．。

尺规作图汇总一、（作一个角等于已知角）1．已知AOB ∠，利用尺规作A O B '''∠，使A O B AOB '''∠=∠．（不写作法，保留作图痕迹）2．在△ABC 中，在边AC 上找一点D ，使得∠CBD ＝∠A ．请用尺规作图的方法找出点D 的位置（要求：不写作图过程，保留作图痕迹）．3．作图题．已知，α∠，∠β，且α∠大于∠β，求作AOB αβ∠=∠-∠（不写作法，保留作图痕迹，不在原图上作图）4．尺规作图：以点B 为顶点，射线BC 为一边，作EBC ∠，使∠EBC =∠A （不写作法，只保留作图痕迹）．5．如图，AD是一条公路桥梁，现要在上游B处再建一座与AD平行的大桥BE，请用尺规作出BE的方向．（不写作法，保留作图痕迹）二、（作一个角的角平分线）6．尺规作图：如图所示，要在S区建一个集贸市场，使它到公路、铁路距离相等，这个集贸市场应建于何处？（不写作法，保留作图痕迹）7．如图，已知△ABC，利用直尺和圆规作图．（保留作图痕迹，不写作法）(1)作△ABC的角平分线AD；(2)在△ABC的边AC上方作∠CAE=∠ACB，在射线AE上截取AD=BC，连接CD，直接写出CD和AB的关系．8．如图，已知△ABC，利用尺规在BC上找一点D，使得∠BAD＝∠CAD．（保留作图痕迹，不写作法）9．如图，已知ABC V ，请利用尺规作图法在AC 上求作一点P ，使得BP 平分.(ABC 保留作图痕迹，不写作法)10．在△ABC 内找一点P ，使它到各边距离相等．11．如图，已知MN P BC ．求作：在MN 上确定一点P ，使点P 到AB ，BC 的距离相等．12．已知：如图公路AE 、AF 、BC 两两相交．求作：加油站O ，使得O 到三条公路的距离相等．（尺规作图，保留作图痕迹，不写作法）三、（作垂线）13．如图，过直线m 外的一点P ，画出直线m 的垂线段PC ．14．如图，已知△ABC ，试用直尺和圆规作出△ABC 的角平分线CE 、高AD ．（尺规作图，保留痕迹，不写作法）15．如图，在Rt ABC V 中，90ACB ∠=︒．(1)用直尺和圆规作斜边AB 的垂直平分线，交BC 于点P （不写作法，保留作图痕迹）(2)写出PC ，PA ，BC 之间的数量关系并加以证明．16．尺规作图(不写作法，保留作图痕迹)如图，已知ABC V ，求作ABC V 的高AD ．17．如图，已知△ABC ．(1)作中线AD ；(2)尺规作出角平分线BE ；(3)作BC 边的高线．18．尺规作图：如图，在两条公路OA和OB之间，要建一个加油站P，使加油站P到两村庄M、N的距离相等，且到两条公路的距离相等．保留作图痕迹，不写作图步骤．19．尺规作图（不写作法，但要保留作图痕迹）∠的对称轴AM．(1)如图，作BAC∠边AC上一点，在AM上找一点F，使F点到点A、E距离相等．(2)点E为BAC20．如图，已知ABC△．(1)画中线AD；(2)画ABD△的高BE及ACD△的角平分线CF．参考答案：1．见解析【分析】根据尺规作图的步骤逐步完成即可求解：①画射线O B ''，②以O 为圆心，任意长为半径作弧交OA 于C ，交OB 于D ，③以O '为圆心，以同样长(OC 长)为半径作弧，交O B ''于D '，④以D '为圆心，CD 长为半径作弧交前弧于C '，⑤过C '作射线O A ''，则A O B '''∠即为所求．【详解】解：如图所示，A O B '''∠即为所求．【点睛】本题考查了尺规作图，解题的关键是熟练掌握作一个角等于已知角的步骤．2．见解析【分析】根据作一角等于已知角的方法作图即可．【详解】解：如图，点D 即为所求．【点睛】此题考查了作图—作一角等于已知角，熟练掌握作图方法是解题的关键．3．见解析【分析】在射线OC 的同侧作∠AOC =α∠，∠BOC =∠β，即可解决问题．【详解】解∶如图，∠AOB 即为所求．【点睛】本题考查作图——基本作图，解题的关键是熟练掌握五种基本作图，属于常考题型．4．图见解析【分析】分①EBC ∠在射线BC 的上方和②EBC ∠在射线BC 的下方两种情况，根据作一个角等于已知角的尺规作图方法即可得．【详解】解：由题意，分以下两种情况：①当EBC ∠在射线BC 的上方时，如图，EBC ∠即为所作．②当EBC ∠在射线BC 的下方时，如图，EBC ∠即为所作．【点睛】本题考查了作一个角等于已知角的尺规作图，熟练掌握尺规作图，并分两种情况是解题关键．5．见解析【分析】根据同位角相等，两直线平行画出内错角相等即可．【详解】解：如图所示，BE 即为所求作：【点睛】本题考查作图-应用与设计作图，平行线的判定的应用，主要考查学生的动手操作能力和理解能力．6．(1)画图见解析(2)画图见解析，,,AB CD AB CD =∥ 证明见解析【分析】（1）以A 为圆心，任意长为半径画弧，交AB ，AC 于两点，再分别以这两个交点为圆心，大于这两个交点间距离的一半为半径画弧得到两弧的交点，过三角形的顶点A 与两弧交点作射线，于BC 交于点D ，则线段AD 即为所求；（2）先以C 为圆心，任意长为半径画弧，得到两弧与CA ，CB 的交点G ，H ，再以A 为圆心，CG 为半径画弧，与AC 的交点为J ，再以J 为圆心，GH 为半径画弧，两弧的交点I ，再以A 为端点，过I 画射线AE ，再在射线AE 上截取AD =BC ，连接CD ，再证明即可．（1）解：线段AD 即为所求作的ABC V 的角平分线，（2）如图，画图如下：由作图可得：,,AD BC ACB CAE =∠=∠ 而,AC CA =∴,ACB CAD V V ≌∴,,AB CD CAB ACD =∠=∠∴.AB CD ∥∴,AB CD 的关系是,.AB CD AB CD =∥【点睛】本题考查的是作三角形的角平分线，作一个角等于已知角，全等三角形的判定与性质，熟练的掌握作图的基本方法是解本题的关键．7．图见解析，这个集贸市场应建于何处公路、铁路的角平分线上．【分析】利用角的平分线上的点到角的两边的距离相等可知集贸市场在公路、铁路相交的角平分线上．【详解】解：如图所示：答：这个集贸市场应建于何处公路、铁路的角平分线上．【点睛】此题考查了作图与应用设计，解题的关键是掌握角平分线上的点到角两边的距离相等．8．见解析【分析】作∠BAC的平分线即可．【详解】解：如图，点D为所作．【点睛】本题考查了作图﹣基本作图：熟练掌握5种基本作图是解决问题的关键．9．见解析【分析】根据要求作出图形即可．【详解】解：如图，点P即为所求．【点睛】本题考查作图-基本作图，解题的关键是熟练掌握五种基本作图，属于中考常考题型．10．见解析【分析】根据角平分线上的点到角的两边距离相等解答即可．【详解】解：∵点P到△ABC的三边的距离相等，∴点P应是△ABC三条内角平分线的交点．如图：【点睛】本题考查了角平分线的性质，熟练掌握角平分线上的点到角两边的距离相等是解答本题的关键．11．见解析【分析】作出∠ABC的角平分线，与MN的交点即为点P．【详解】解：如图所示：P 点即为所求．【点睛】本题主要考查了角平分线的性质，熟练掌握角平分线上的点到两边的距离相等的性质是解题的关键．12．作图见解析【分析】根据角平分线的性质及作法，即可作得．【详解】解：作法如下：1．尺规作出∠A 、∠EBC 、∠BCF 中任意两个角的角平分线，交点即为1O 点；2．尺规作出∠A 、∠ABC 、∠ACB 中任意两个角的角平分线，交点即为2O 点．证明： 点1O 是∠A 与∠BCF 平分线的交点，∴点1O 到公路AE 、AF 、BC 的距离相等；点2O 是∠A 与∠ABC 平分线的交点，∴点2O 到公路AE 、AF 、BC 的距离相等；∴点1O 、点2O 即为所求作的点【点睛】本题考查了尺规作图—角平分线，角平分线的性质，熟练掌握和运用角平分线的作法及性质是解决本题的关键．13．见解析【分析】过P 点作m 的垂线即可．【详解】如图，垂线段PC 即为所求．【点睛】本题考查了作图-复杂作图：解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．14．见解析【分析】利用基本作图（过一点作直线的垂线），过点A作AD⊥BC于D得到高AD，利用作已知角的平分线作CE平分∠ACB．【详解】解：如图，CE和AD为所作．【点睛】本题考查了作图-复杂作图：复杂作图是在五种基本作图的基础上进行作图，一般是结合了几何图形的性质和基本作图方法．解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．15．(1)见解析(2)BC PC PA=+，理由见解析【分析】（1）利用基本作图，作AB的垂直平分线即可；（2）根据线段垂直平分线的性质得到PA PB=，则BC PC PA=+．（1）解：如图，点P为所作，；（2）解：BC PC PA=+．理由：∵点P为AB的垂直平分线与BC的交点，∴PA PB=，∴PC PA PC PB BC+=+=．【点睛】本题考查了作图-复杂作图：解决此类题目的关键是熟悉基本几何图形的性质，结合几何图形的基本性质把复杂作图拆解成基本作图，逐步操作．也考查了线段的垂直平分线的性质．16．见解析【分析】以点A为圆心，任意长为半径画圆，交BC于点E，F，再作线段EF的垂直平分线即可．【详解】解：如图，AD即为所求．．【点睛】本题考查了尺规作图之过直线外一点作已知直线的垂线，熟知过直线外一点作直线垂线的作法是解答此题的关键．17．(1)答案见解析(2)答案见解析(3)答案见解析【分析】（1）作线段BC的垂直平分线可得BC的中点D，连接AD即可．（2）根据角平分线的作图步骤作图即可．（3）根据高线的作图步骤作图即可．（1）解：如图，AD即为所求．（2）解：如图，BE即为所求．（3）解：如图，AF即为所求．【点睛】本题考查作图-复杂作图、三角形的角平分线、中线和高，熟练掌握角平分线、中线和高线的作图步骤是解答本题的关键．18．见解析【分析】作∠AOB的平分线，再作线段MN的垂直平分线，两线的交点P就是所求点．【详解】解：如图所示：点P即为所求．【点睛】此题主要考查了角平分线的性质、线段垂直平分线的性质的应用以及作法，关键是熟练掌握角平分线、线段垂直平分线的基本作图方法．19．(1)见解析(2)见解析【分析】（1）作出∠BAC的角平分线即可；（2）作线段AE的垂直平分线，与AM的交点即为点F．（1）解：如图：AM即为所求．（2）解：如图：点F即为所求．【点睛】本题主要考查了角平分线的作法、垂直平分线的作法等知识，角的对称轴为其角平分线，到线段两端点距离相等的点在线段的垂直平分线上．20．(1)见详解(2)见详解【分析】（1）作BC的垂直平分线交BC于点D，即D为BC中点，连接AD，AD即ABC△为中线；（2）以B为圆心，BD为半径画弧交AD的延长线于点G，再分别为D、G为圆心，以大于DG一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交AD的延长线于点E，该直线经过B点，BE即为所求；以C为圆心，以任意长度画弧，交AC、CD于点M、N，再分别以M、N为圆心，以大于MN一半的长度为半径画弧，两弧交于一点，将该点与C点连接，交AD于点F，则角平分线AD即为所求．（1）分别为B、C为圆心，以大于BC一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交BC于点D，连接AD，作图如下：即中线AD即为所求；（2）以B为圆心，BD为半径画弧交AD的延长线于点G，再分别为D、G为圆心，以大于DG 一半的长度为半径画弧，两弧分别交于两个点，连接这两个交点的直线交AD的延长线于点E，即该直线是DG的垂直平分线，根据作图可知B点在DG的垂直平分线，即该直线经过B 点，作图如下：即高线BE即为所求；以C为圆心，以任意长度画弧，交AC、CD于点M、N，再分别以M、N为圆心，以大于MN 一半的长度为半径画弧，两弧交于一点，将该点与C点连接，交AD于点F，连接CF，作图如下：即角平分线CF即为所求．【点睛】本题主要考查了基本作图，掌握垂直平分线和角平分线的尺规作图法是解答本题的关键．。

完整版)中考数学尺规作图专题复习(含答案)尺规作图是用无刻度的直尺和圆规画图的方法，常见的作图包括线段的垂线、垂直平分线、角平分线、等长线段和等角。

以下是各种作图的具体方法：1.直线垂线的画法：以点C为圆心，任意长为半径画弧交直线与A、B两点，再以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线l两侧于点M、N，连接MN，即可得到所求的垂线。

2.线段垂直平分线的画法：以点A、B为圆心，大于AB的长为半径画圆弧，分别交直线AB两侧于点C、D，连接CD，即可得到线段AB的垂直平分线。

3.角平分线的画法：以角顶点O为圆心，任意长为半径画圆，分别交角两边A、B点，再以A、B为圆心，大于AB的长为半径画圆弧，交点为H，连接OH并延长，即可得到所求的角平分线。

4.等长的线段的画法：直接用圆规量取即可。

5.等角的画法：以O为圆心，任意长为半径画圆，交原角的两边为A、B两点，连接AB；画一条射线l，以上面的半径为半径，l的顶点K为圆心画圆，交l与L，以L为圆心，AB为半径画圆，交以K为圆心，KL为半径的圆与M点，连接KM，则角LKM即为所求。

需要注意的是，直尺主要用于画直线和射线，圆规主要用于截取相等线段和画弧。

在作图时，如果有多个要求，应逐个满足并取公共部分。

例如，对于要求作一个三角形的问题，可以根据三角形全等的基本事实或判定定理来进行作图。

以下是例题解析：例题1：已知线段a，求作△ABC，使AB=BC=AC=a。

作法如下：1.作线段BC=a；2.分别以B、C为圆心，以a半径画弧，两弧交于点A；3.连接AB、AC。

例题2：已知线段a和∠α，求作△ABC，使AB=AC=a，∠A=∠α。

作法如下：1.作∠XXX∠α；2.以点A为圆心，a为半径画弧，分别交射线AM、AN 于点B、C；3.连接B、C。

例题3：已知△ABC，AB<BC，用尺规作图的方法在BC 上取一点P，使得PA+PC=BC。

作法如下：作出AB的垂直平分线，与BC交于点P。

中考数学总复习《尺规作图》专项测试卷带答案学校:___________班级：___________姓名：___________考号：___________A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是( )A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是( )A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;(2)指出小丽作法中存在的问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是( )AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点(k>0,x>0)的图象经过C(4,n),D两A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=kx点.(1)求反比例函数的解析式;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.参考答案A层·基础过关1.(2024·深圳中考)在如图的三个图形中,根据尺规作图的痕迹,能判断射线AD平分∠BAC的是(B)A.①②B.①③C.②③D.只有①2.(2024·呼伦贝尔、兴安盟中考)如图,在△ABC中,∠C=90°,∠B=30°,以点A为圆心,适当长为半径画弧分别交AB,AC于点M和点N,再分别以点M,N为圆心,大于1MN的长为半径画弧,两弧交于点P,连接AP并延长交BC于点D.若△ACD的面2积为8,则△ABD的面积是(B)A.8B.16C.12D.243.(2024·广西中考)如图,在△ABC中,∠A=45°,AC>BC.(1)尺规作图:作线段AB的垂直平分线l,分别交AB,AC于点D,E;(要求:保留作图痕迹,不写作法,标明字母)【解析】(1)图形如图所示:(2)在(1)所作的图中,连接BE,若AB=8,求BE的长.【解析】(2)∵DE垂直平分线段AB,∴EB=EA∴∠EBA=∠A=45°,∴∠BEA=90°AB=4∵BD=DA,∴DE=DB=DA=12∴BE=√2BD=4√2.4.(2024·浙江中考)尺规作图问题:如图1,点E是▱ABCD边AD上一点(不包含A,D),连接CE.用尺规作AF∥CE,F是边BC上一点.小明:如图2以C为圆心,AE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小丽:以点A为圆心,CE长为半径作弧,交BC于点F,连接AF,则AF∥CE.小明:小丽,你的作法有问题.小丽:哦…我明白了!(1)证明:AF∥CE;【解析】(1)根据小明的作法知,CF=AE∵四边形ABCD是平行四边形∴AD∥BC,又∵CF=AE∴四边形AFCE是平行四边形∴AF∥CE;(2)指出小丽作法中存在的问题.【解析】(2)以A为圆心,EC为半径画弧,交BC于点F,此时可能会有两个交点,只有其中之一符合题意.故小丽的作法有问题.B层·能力提升AC的5.(2024·济南莱芜区模拟)如图,在矩形ABCD中,分别以点A,C为圆心,大于12长为半径画弧,两弧相交于M,N两点;作直线MN,分别交AD,BC于点E,F,连接AF 和CE.已知DE=3,AB=4,则以下四个结论中正确的是(B)AC·EF;②AE=5;①S四边形AFCE=12③∠F AC=∠ACF=30°;④EF=2√5.A.①②③B.①②④C.②③④D.①②6.(2024·武汉中考)如图是由小正方形组成的3×4网格,每个小正方形的顶点叫格点.△ABC三个顶点都是格点.仅用无刻度的直尺在给定网格中完成四个画图任务,每个任务的画线不得超过三条.(1)在图(1)中,画射线AD交BC于点D,使AD平分△ABC的面积;(2)在(1)的基础上,在射线AD上画点E,使∠ECB=∠ACB;(3)在图(2)中,先画点F,使点A绕点F顺时针旋转90°到点C,再画射线AF交BC 于点G;(4)在(3)的基础上,将线段AB绕点G旋转180°,画对应线段MN(点A与点M对应,点B与点N对应).【解析】(1)如图(1)中,线段AD即为所求;(2)如图(1)中,点E即为所求;(3)如图(2)中,点C,射线AF,点G即为所求;(4)如图(2)中,线段MN即为所求.7.(2024·绥化中考)已知:△ABC.(1)尺规作图:画出△ABC的重心G.(保留作图痕迹,不要求写作法和证明)【解析】(1)分别作出AB边和BC边的垂直平分线,与AB和BC边分别交于点N 和点M连接AM和CN如图所示,点G即为所求作的点.(2)在(1)的条件下,连接AG,BG.已知△ABG的面积等于5 cm2,则△ABC的面积是_________cm2.答案:15【解析】(2)∵点G是△ABC的重心∴AG=2MG∵△ABG的面积等于5 cm2∴△BMG的面积等于2.5 cm2∴△ABM的面积等于7.5 cm2.又∵AM是△ABC的中线∴△ABC的面积等于15 cm2.C层·素养挑战8.(2024·淄博淄川区二模)如图,在四边形ABCD中,AB=AD,AB⊥AD,顶点A(0,2),B(1,0)分别在y轴、x轴上反比例函数y=k(k>0,x>0)的图象经过C(4,n),D两x点.(1)求反比例函数的解析式;【解析】(1)过点D作DT⊥OA于点T.∵A(0,2),B(1,0)∴OA=2,OB=1∵AB⊥AD,DT⊥OT∴∠DTA=∠DAB=∠AOB=90°∵∠DAT+∠OAB=90°,∠OAB+∠ABO=90°,∴∠DAT=∠ABO ∵AD=AB∴△DTA≌△AOB(AAS)∴AT=OB=1,DT=AO=2∴OT=OA+AT=3∴D(2,3)∵反比例函数y=kx (k>0,x>0)的图象经过D点,∴3=k2,∴k=6∴反比例函数解析式为y=6x;(2)请用无刻度的直尺和圆规作出线段BC的垂直平分线;(要求:不写作法,保留作图痕迹)【解析】(2)如图,直线MN即为所求;(3)线段BC与(2)中所作的垂直平分线分别与BC,AD交于点M,N两点.求点M的坐标.【解析】(3)∵C(4,n)在y=6x的图象上∴n=32∴C(4,32)∵BM=CM,B(1,0)∴M(4+12,32+02)即M(52,34).第11页共11页。

尺规作图专项训练班级姓名得分一、选择题1.用直尺和圆规作一个角等于已知角的作图痕迹如图所示，则作图的依据是（）A. SSSB. SASC. ASAD. AAS2.如图，已知∠AOB，按照以下步骤画图：（1）以O为圆心，适当长为半径画弧，交OA于点M，交OB于点N．MN的长为半径画弧，两弧在∠AOB内部相交（2）分别以点M、N为圆心，大于12于点C．（3）作射线OC．则判断△OMC≌△ONC的依据是（）A. SSSB. SASC. ASAD. AAS3.用直尺和圆规作一个角等于已知角．如图，能得出∠A'O'B'＝∠AOB的依据是A. SASB. SSSC. AASD. ASA4.下列说法正确的是A. 用直尺和圆规作一个角等于已知角的过程,是用“边角边”构造了全等三角形B. 用直尺和圆规作一个角的平分线的过程,是用“边边边”构造了全等三角形C. 到三角形三个顶点的距离相等的点是三角形三条角平分线的交点D. 到三角形三边的距离相等的点是三角形三边的垂直平分线的交点5.如图，在已知的△ABC中，按以下步骤作图：BC的长为半径作弧，两①分别以B，C为圆心，以大于12弧相交于两点M，N；②作直线MN交AB于点D，连接CD．若CD=AC，∠A=50°，则∠ACB的度数为（）A. B. C. D.6.如图，在△ABC中，过点A作BC边上的高，正确的作法是( )A. B.C. D.7.如图，在△ABC中，∠ACB=90°，∠A=30°，BC=4，以点C为圆心，CB长为半径作弧，交AB于点D；再分BD的长为半径作弧，别以点B和点D为圆心，大于12两弧相交于点E，作射线CE交AB于点F，则AF的长为（）A. 5B. 6C. 7D. 8AB长为半径8.如图，在△ABC中，∠ACB＝90°，分别以点A和点B为圆心，以大于12作弧，两弧相交于点M和N，作直线MN交AB于点D，交BC于点E，若AC＝3，BC＝4，则BE等于A. 32B. 94C. 154D. 258AB 9.根据下列操作回答后面的问题：（1）分别以线段AB的端点A、B为圆心，以大于12长为半径作圆弧相交点P、M；（2）作直线PM交AB于点C.则下列有关的说法不一定正确的是（）A. PM是线段AB的垂直平分线；B. PA=PB；C. 作线段垂直平分线的实质是作平角的平分线；D. AP⊥BP．10.经过已知直线外一点，用尺规作这条直线的垂线，下列作法正确的是（）.A. B.C. D.二、填空题11.如图,在RtΔABC中,∠C=90∘,以顶点A为圆心,适当长为半径画弧,分别交AC,ABMN的长为半径画弧,两弧交于某点,过点A及于点M,N,再分别以M,N为圆心,大于12该交点作射线AP交边BC于点D.若CD=2,AB=6,则ΔABD的面积是________.12.尺规作图：校园有两条路OA、OB，在交叉路口附近有两块宣传牌C、D，学校准备在这里安装一盏路灯，要求灯柱的位置P离两块宣传牌一样远，并且到两条路的距离相等，请你作出灯柱的位置P.（不写作图过程，保留作图痕迹）13.如图，△ABC中，∠B=35°，∠BCA=75°，请依据尺规作图的作图痕迹，计算∠α=______°14.如图，在△ABC中，按以下步骤作图：①分别以A、B为AB的长为半径画弧，两弧相交于点M、N；圆心，大于12②作直线MN交AC于点D，连接BD．若CD=CB，∠A=35°，则∠C= ．15.如图，在Rt△ABC中，∠C=90°，AC=3，BC=5，分AB的长为半径画弧，别以点A、B为圆心，大于12两弧交点分别为点P、Q，过P、Q两点作直线交BC于点D，则CD的长是______．16.已知ΔABC如图：（1）分别过定点A画ΔABC的角平分线AD和BC边上的高AE（在图中做出标注，不写画法）；（2）若∠ACB=20∘,∠ABC=130∘.则∠DAE=__________．17.阅读下面材料：数学活动课上，老师出了一道作图问题：“如图，已知直线l和直线l外一点P，用直尺和圆规作直线PQ，使PQ⊥l于点Q.”小艾的做法如下：（1）在直线l上任取点A，以A为圆心，AP长为半径画弧.（2）在直线l上任取点B，以B为圆心，BP长为半径画弧.（3）两弧分别交于点P和点M（4）连接PM，与直线l交于点Q，直线PQ即为所求.老师表扬了小艾的作法是对的．请回答：小艾这样作图的依据是____________________________________________________________．18.如图，在△ABC中，∠C=90°，∠B=30°，以点A为圆心，任意长为半径画弧，分别交AB，AC于点M和N，再分别以点M，N为圆心，大于MN长的一半为半径画弧，两弧交于点P，连结AP并延长，交BC于点D，则下列说法中，正确的有_______．（填写序号）①AD是∠BAC的平分线；②∠ADC=60°；③点D在AB的垂直平分线上；④S△DAC：S△ABC=1：3．19.阅读下面材料：在数学课上，老师提出如下问题：尺规作图：作一条线段的垂直平分线．已知：线段AB．求作：线段AB的垂直平分线．小红的作法如下：AB的长为半径作弧，两弧相交于点C；如图，①分别以点A和点B为圆心，大于12AB的长为半径（不同于①中的半径）作弧，②再分别以点A和点B为圆心，大于12两弧相交于点D，使点D与点C在直线AB的同侧；③作直线CD．所以直线CD就是所求作的垂直平分线．老师说：“小红的作法正确．”请回答：小红的作图依据是______．20.如图，在△ABC中，AB=5，AC=4，BC=3．按以下步骤作图：①以A为圆心，任意长为半径作弧，分别交AB，AC于点M，N；MN的长为半径作弧，两弧相交于点E；②分别以M，N为圆心，以大于12③作射线AE；④以同样的方法作射线BF．AE交BF于点O，连接OC，则OC=______．三、解答题（本大题共4小题，共32.0分）21.如图，△ABC是等腰三角形，AB=AC，∠A=36°．(1)尺规作图：作∠B的平分线BD，交AC于点D(保留作图痕迹，不写作法)；(2)判断△DBC是否为等腰三角形，并说明理由．22.如图，已知，在RtΔABC中，∠ABC=90 ∘, AB＝BC＝2.（1）用尺规作∠A的平分线AD.（2）角平分线AD交BC于点D,求BD的长.23.如图，在△ABC中,∠ACB=90°.（1）用尺规在边BC上求作一点P，使PA=PB（不写作法,保留作图痕迹）；（2）连接AP，当∠B为______度时，AP平分∠BAC；（3）在（2）的条件下，若AC=2，求BC的长.24.如图所示，△ABC中，点D在BC边上，且BD＝AD＝AC．（1）用尺规作图作出线段DC的垂直平分线AE，交DC于E点．（保留作图痕迹不要求写出作法和证明）（2）若∠CAE＝16°，求∠B的度数．答案和解析1.【答案】A【解析】【分析】由作法可知，两三角形的三条边对应相等，所以利用SSS可证得△OCD≌△O′C′D′，那么∠A′O′B′=∠AOB．本题考查了全等三角形“边边边”的判定以及全等三角形的对应角相等这个知识点；由作法找准已知条件是正确解答本题的关键．【解答】解：由作法易得OD=O′D'，OC=0′C'，CD=C′D'，那么△OCD≌△O′C′D′，可得∠A′O′B′=∠AOB，所以利用的条件为SSS．故选：A．2.【答案】A【解析】【分析】本题考查了全等三角形的判定，熟悉角平分线的作法，找出相等的条件是解题的关键．根据角平分线的作图方法解答．【解答】解：根据角平分线的作法可知，OM=ON，CM=CN，又∵OC是公共边，∴△OMC≌△ONC的根据是“SSS”．故选A．3.【答案】B【解析】【分析】本题考查了尺规作图作一个角等于已知角，全等三角形的判定方法：边边边”以及全等三角形的对应角相等这个知识点，利用SSS可证得△OCD≌△O′C′D′，那么∠A′O′B′=∠AOB.【解答】解：易得OC=0′C'，OD=O′D'，CD=C′D'，那么△OCD≌△O′C′D′，可得∠A′O′B′=∠AOB，所以利用的条件为SSS.故选B.4.【答案】B【解析】【分析】本题考查的是基本作图及全等三角形的判定与性质；由全等得到角相等是用的全等三角形的性质，熟练掌握三角形全等的性质是正确解答本题的关键．【解答】解：A.用直尺和圆规作一个角等于已知角的过程，是用“边边边”构造了全等三角形，故错误；B.用直尺和圆规作一个角的平分线的过程，是用“边边边”构造了全等三角形，正确；C.到三角形三个顶点的距离相等的点是三角形三边垂直平分线的交点，故错误；D.到三角形三边的距离相等的点是三角形三条角平分线的交点，故错误．故选B．5.【答案】D【解析】解：∵CD =AC ，∠A =50°，∴∠ADC =∠A =50°，根据题意得：MN 是BC 的垂直平分线，∴CD =BD ，∴∠BCD =∠B ， ∴∠B =12∠ADC =25°，∴∠ACB =180°-∠A -∠B =105°．故选：D ．由CD =AC ，∠A =50°，根据等腰三角形的性质，可求得∠ADC 的度数，又由题意可得：MN 是BC 的垂直平分线，根据线段垂直平分线的性质可得：CD =BD ，则可求得∠B 的度数，继而求得答案．此题考查了线段垂直平分线的性质以及等腰三角形的性质．注意垂直平分线上任意一点，到线段两端点的距离相等．6.【答案】D【解析】【分析】本题主要考查了学生利用三角板和直尺画三角形的高的作图能力．从三角形的一个顶点向它的对边引垂线，从顶点到垂足之间的线段是三角形的高，据此作高．【解答】解：在△ABC 中，过点A 作BC 边上的高，如图：故选D ．7.【答案】B【解析】解：连接CD ，∵在△ABC 中，∠ACB =90°，∠A =30°，BC =4，∴AB =2BC =8．∵作法可知BC =CD =4，CE 是线段BD 的垂直平分线，∴CD 是斜边AB 的中线，∴BD =AD =4，∴BF =DF =2，∴AF =AD +DF =4+2=6．故选：B ．连接CD ，根据在△ABC 中，∠ACB =90°，∠A =30°，BC =4可知AB =2BC =8，再由作法可知BC =CD =4，CE 是线段BD 的垂直平分线，故CD 是斜边AB 的中线，据此可得出BD 的长，进而可得出结论．本题考查的是作图-基本作图，熟知线段垂直平分线的作法和直角三角形的性质是解答此题的关键．8.【答案】D【解析】【分析】本题主要考查线段垂直平分线的性质，掌握线段的垂直平分线上的点到线段的两个端点的距离相等是解题的关键．连接AE ，根据勾股定理求出AB ，根据线段垂直平分线的性质得到AE =BE ，在Rt △ACE 中，根据勾股定理求出AE ，即可求出BE ．【解答】解：连接AE ，∵∠ACB =90°，∴AB =√AC 2+BC 2=5，由题意得，MN 是线段AB 的垂直平分线，∴AE=BE，在Rt△ACE中，AE2=AC2+CE2，即AE2=32+（4-AE）2，，解得，AE=258∴BE=25，8故选D．9.【答案】D【解析】【分析】本题考查了作图-基本作图：掌握基本作图（作已知线段的垂直平分线；作已知角的角平分线；过一点作已知直线的垂线）．利用基本作图可对A进行判断；利用PM垂直平分AB可对A、B、D进行判断.【解答】解：由作法得PM垂直平分AB，所以A、C选项正确；因为CD垂直平分AB，所以PA=PB，因为AP不一定垂直BP，所以D选项错误.故选D.10.【答案】B【解析】【分析】此题主要考查了过一点作直线的垂线，熟练掌握基本作图方法是解决问题的关键．根据过直线外一点向直线作垂线即可．【解答】解：已知：直线AB和AB外一点C．求作：AB的垂线，使它经过点C．作法：（1）任意取一点K，使K和C在AB的两旁；（2）以C为圆心，CK的长为半径作弧，交AB于点D和E；（3）分别以D 和E 为圆心，大于12DE 的长为半径作弧，两弧交于点F ； （4）作直线CF ．直线CF 就是所求的垂线． 故选B ． 11.【答案】6【解析】【分析】本题考查的是角平分线的性质、基本作图，掌握角的平分线上的点到角的两边的距离相等是解题的关键．根据角平分线的性质得到DE =DC =4，根据三角形的面积公式计算即可．解：作DE ⊥AB 于E ，由基本尺规作图可知，AD 是△ABC 的角平分线， ∵∠C =90°，DE ⊥AB ， ∴DE =DC =2，∴△ABD 的面积=12×AB ×DE =6， 故答案为6．12.【答案】解：如图，点p 为所作.CD 的垂直平分线和∠AOB 的角平分线【解析】本题考查了对角平分线及线段垂直平分线的理解. 13.【答案】75【解析】解：∵∠B =35°，∠BCA =75°， ∴∠BAC =70°，∵由作法可知，AD 是∠BAC 的平分线，∴∠CAD =12∠BAC =35°，∵由作法可知，EF 是线段BC 的垂直平分线， ∴∠BCF =∠B =35°，∵∠ACF =∠ACB -∠BCF =40°， ∴∠α=∠CAD +∠ACF =75°， 故答案为：75．先根据三角形的内角和得出∠BAC =70°，由角平分线的定义求出∠EAC 的度数，再由EF 是线段AC 的垂直平分线得出∠ABC =∠BCF 的度数，根据三角形内角和定理得出∠α的度数，进而可得出结论．本题考查的是作图-基本作图，熟知角平分线及线段垂直平分线的作法是解答此题的关键．14.【答案】40°【解析】【分析】本题考查了基本作图中作已知线段的垂直平分线及线段的垂直平分线的性质，解题的关键是能利用垂直平分线的性质及外角的性质进行角之间的计算，难度不大．首先根据作图过程得到MN 垂直平分AB ，然后利用中垂线的性质得到∠A =∠ABD ，然后利用三角形外角的性质求得∠CDB 的度数，从而可以求得∠C 的度数． 【解答】解：∵根据作图过程和痕迹发现MN 垂直平分AB ， ∴DA =DB ，∴∠DBA =∠A =35°， ∵CD =BC ，∴∠CDB =∠CBD =2∠A =70°， ∴∠C =40°， 故答案为40°．本题考查了基本作图中作已知线段的垂直平分线及线段的垂直平分线的性质，解题的关键是能利用垂直平分线的性质及外角的性质进行角之间的计算，难度不大．15.【答案】85【解析】解：连接AD ．∵PQ 垂直平分线段AB ， ∴DA =DB ，设DA =DB =x ， 在Rt △ACD 中，∠C =90°，AD 2=AC 2+CD 2， ∴x 2=32+（5-x ）2，解得x =175，∴CD =BC -DB =5-175=85，故答案为85．连接AD 由PQ 垂直平分线段AB ，推出DA =DB ，设DA =DB =x ，在Rt △ACD 中，∠C =90°，根据AD 2=AC 2+CD 2构建方程即可解决问题；本题考查基本作图，线段的垂直平分线的性质，勾股定理等知识，解题的关键是学会添加常用辅助线，构造直角三角形解决问题． 16.【答案】解：（1）如图所示 （2）55°【解析】【分析】本题考查了角平分线和垂线的尺规作图，以及求角问题. 【解答】解：（1）利用尺规作图中角平分线的画法即可，用三角尺由顶点向底边延长线上作垂线即可；（2）∵三角形内角和为180°， ∴∠CAB =180°-∠ACB -∠ABC =30°， 又∵AD 为∠CAB 的平分线， ∴∠DAB =15°，∠ABE =180°-∠ABC =50°， 又∵△ABE 为直角三角形， ∴∠BAE =90°-∠ABE =40°，∴∠DAE =∠DAB +∠BAE =15°+40°=55°.17.【答案】到线段两端距离相等的点在线段的垂直平分线上；两点确定一条直线 .【解析】【分析】本题考查的是线段垂直平分线的性质，直线的性质有关知识，利用线段垂直平分线的性质，直线的性质进行解答即可. 【解答】解：小艾这样作图的依据是：到线段两端距离相等的点在线段的垂直平分线上；两点确定一条直线 .故答案为：到线段两端距离相等的点在线段的垂直平分线上；两点确定一条直线 .18.【答案】① ② ③ ④【解析】【分析】本题考查的是作图-基本作图，熟知角平分线的作法是解答此题的关键． ①连接NP ，MP ，根据SSS 定理可得△ANP ≌△AMP ，故可得出结论；②先根据三角形内角和定理求出∠CAB 的度数，再由AD 是∠BAC 的平分线得出∠1=∠2=30°，根据直角三角形的性质可知∠ADC =60°③根据∠1=∠B 可知AD =BD ，故可得出结论；④先根据直角三角形的性质得出∠2=30°，CD =12AD ，再由三角形的面积公式即可得出结论． 【解答】①证明：连接NP ，MP ， 在△ANP 与△AMP 中， ∵{AN =AM NP =MP AP =AP, ∴△ANP ≌△AMP ， 则∠CAD =∠BAD ，故AD 是∠BAC 的平分线，故此选项正确； ②证明：∵在△ABC 中，∠C =90°，∠B =30°， ∴∠CAB =60°．∵AD 是∠BAC 的平分线，∴∠1=∠2=12∠CAB =30°，∴∠3=90°-∠2=60°，∠ADC =60°，故此选项正确；③证明：∵∠1=∠B =30°， ∴AD =BD ，∴点D 在AB 的中垂线上，故此选项正确； ④证明：∵在Rt △ACD 中，∠2=30°，∴CD =12AD ，∴BC =BD +CD =AD +12AD =32AD ， S △DAC =12AC •CD =14AC •AD ，∴S △ABC =12AC •BC =12AC •32AD =34AC •AD ， ∴S △DAC ：S △ABC =1：3，故此选项正确； 故答案为①②③④．19.【答案】到线段两个端点距离相等的点在这条线段的垂直平分线上；两点确定一条直线【解析】解：如图，∵由作图可知，AC =BC =AD =BD ， ∴直线CD 就是线段AB 的垂直平分线．故答案为：到线段两个端点距离相等的点在这条线段的垂直平分线上；两点确定一条直线．根据线段垂直平分线的作法即可得出结论． 本题考查的是作图-基本作图，熟知线段垂直平分线的作法是解答此题的关键． 20.【答案】√2【解析】解：过点O 作OD ⊥BC ，OG ⊥AC ，垂足分别为：D ，G ， 由题意可得：O 是△ACB 的内心，∵AB =5，AC =4，BC =3， ∴BC 2+AC 2=AB 2， ∴△ABC 是直角三角形， ∴∠ACB =90°， ∴四边形OGCD 是正方形，∴DO =OG =3+4−52=1， ∴CO =√2．故答案为：√2．直接利用勾股定理的逆定理结合三角形内心的性质进而得出答案．此题主要考查了基本作图以及三角形的内心，正确得出OD 的长是解题关键．21.【答案】（1）解：如图所示：（2）解：△BCD 是等腰三角形． 理由如下：∵AB =AC ，∠A =36°， ∴∠ABC =∠C =72°， ∵BD 平分∠ABC ，∴∠DBC =12∠ABC =36°， ∴∠BDC =∠C =72°，∴BC=BD，∴△BCD是等腰三角形.【解析】本题主要考查了等腰三角形的性质和判定，三角形的内角和定理，角平分线的性质，作图与基本作图等知识点，解此题的关键是能正确画图和求出∠C、∠BDC的度数.（1）以B为圆心，以任意长为半径画弧交AB、AC于两点，再以这两点为圆心，以大于这两点的距离的一半为半径画弧，交于一点，过这点和B作直线即可；（2）由∠A=36°，求出∠C、∠ABC的度数，能求出∠ABD和∠CBD的度数，即可求出∠BDC，根据等角对等边即可推出答案.22.【答案】解：（1）如图，AD为所求；（2）作DE⊥AC于E，如图，∵∠ABC=90°，AB=BC=2．∴△ABC为等腰直角三角形，∴∠C=45°，∴△CDE为等腰直角三角形，∴CD=√2DE，∵AD为角平分线，DB⊥AB，DE⊥AC，∴BD=DE，设BD=x，则CD=√2x，∴x+√2x=2，∴x=1+√2=√2)(1+√2)(1−√2)=2−2√2−1=2√2−2，即BD的长为2√2−2．【解析】（1）利用基本作图（作已知角的平分线）作AD平分∠BAC；（2）作DE⊥AC于E，如图，先判断△ABC为等腰直角三角形得到∠C=45°，则可判断△CDE 为等腰直角三角形，则CD=√2DE，再根据角平分线的性质得到BD=BE，设BD=x，则CD=√2x，然后利用BC=2列方程x+√2x=2，再解方程即可．本题考查了基本作图：熟练掌握5个基本作图；掌握角平分线的性质定理和等腰直角三角形的判定与性质是解决（2）小题的关键．23.【答案】解：（1）如图所示，P为所求的点（2）30（3）∵AP是∠BAC的平分线，∴∠DAP=∠CAP，∵∠ADP=∠C，AP=AP，∴△ADP≌△ACP（AAS），∴AD=AC=2，∴AB=2AD=4，在Rt△ABC中，∠C=90°，根据勾股定理，得BC=√AB2−AC2=√42−22=√12=2√3．【解析】【分析】本题主要考查了基本作图，角平分线的知识，解题的关键是熟记作图的方法及等边对等角的知识．（1）运用基本作图方法，中垂线的作法作图；（2）求出∠PAB=∠PAC=∠B，运用直角三角形解出∠B；（3）根据AP是∠BAC的平分线，可知∠DAP=∠CAP，进一步得△ADP≌△ACP，AD=AC=2，AB=2AD=4，利用勾股定理进行求解即可．【解答】解：（1）见答案；（2）如图，∵PA=PB，∴∠PAB=∠B，如果AP是角平分线，则∠PAB=∠PAC，∴∠PAB=∠PAC=∠B，∵∠ACB=90°，∴∠PAB=∠PAC=∠B=30°，∴∠B=30°时，AP平分∠CAB．故答案为30；（3）见答案．24.【答案】（1）如图所示，线段AE即为所求．作图方法不唯一，正确即可．（2）∵AD＝AC，AE⊥CD，点E是CD中点，∴∠C＝90°－∠CAE＝74°．∵AD＝AC，∴∠ADC＝∠C＝74°．∵AD＝BD，∴2∠B＝∠ADC＝74°，∴∠B＝37°．【解析】本题考查的是作图-基本作图以及线段垂直平分线的性质和等腰三角形的性质，熟知线段垂直平分线的作法是解答此题的关键.（1）根据线段垂直平分线的画法解决此题；（2）利用等腰三角形的性质解决此题；。

初二数学尺规作图练习题数学尺规作图让初二学生在几何学中学习和应用基本的几何概念和技能。

通过练习尺规作图，学生可以加深对几何形状的理解，培养几何思维和空间想象能力。

本文将为您呈现一系列的初二数学尺规作图练习题，以帮助学生巩固知识和提升技能。

1. 作图一个边长为5cm的正方形。

2. 作图一个直径为8cm的圆。

3. 在直线上用尺规作图，将一段长为6cm的线段等分为三等分。

4. 作图一个边长为3cm的等边三角形。

5. 作图一个边长为4cm的正五边形。

6. 作图一个半径为5cm的正圆。

7. 在一个已知角度的线段上，用尺规作图，将这个角度等分为4等分。

8. 已知直线段AB和点C，用尺规作图，将直线段AB的长度放大3倍。

9. 作图一个半径为6cm的正方形。

10. 在一个已知角度的线段上，用尺规作图，将这个角度等分为5等分。

11. 已知直线段EF和点G，用尺规作图，将直线段EF的长度缩小一半。

12. 作图一个半径为7cm的正五边形。

通过以上的练习题，学生可以灵活运用尺规作图的基本技能。

在解答练习题时，学生需要明确每道题的要求并合理规划作图步骤。

首先，根据题目要求确定作图所需要的基本图形，如正方形、圆形等。

其次，根据已知条件使用尺规进行测量和划线，确保图形的准确性。

最后，检查作图结果是否满足题目要求，如线段长度、角度等。

在尺规作图的过程中，学生应该注意以下几点：1. 尺规的正确使用：学生应熟练掌握尺规的使用方法，确保测量和画线的准确性。

2. 作图步骤的合理性：学生应根据题目要求和已知条件合理规划作图步骤，避免不必要的重复或遗漏。

3. 图形的准确性：学生在作图过程中应注意保持图形的准确性，如边长、角度等，避免误差的出现。

4. 用尺规作图后，用铅笔将直线粗化，圆心、交点等标记清晰，使图形更加美观。

通过反复练习尺规作图，初二学生可以提升几何思维和空间想象能力，培养几何学习的兴趣。

同时，尺规作图也是培养学生解决问题能力和推理能力的有效方法之一。

尺规作图初二上练习题尺规作图是几何学中的重要内容之一，通过尺和规这两种工具，可以实现诸多几何图形的精确绘制。

下面是一些初二上学期尺规作图的练习题，通过完成这些题目，可以更好地理解和掌握尺规作图的方法和技巧。

1. 作一个等腰三角形ABC，知道底边BC和顶角A的大小。

2. 作一个等边三角形XYZ，已知边长为a。

3. 作一个与已知直线平行的直线。

4. 作一个与已知直线垂直的直线。

5. 过已知点P作一条平行于已知直线的直线。

6. 过已知点P作一条垂直于已知直线的直线。

7. 作一个直角三角形，已知两条直角边的长度。

8. 作一个正方形，已知边长。

9. 过已知点P作一条经过已知点Q的直线。

10. 作一个与已知线段AB等长的线段。

以上是初二上学期尺规作图的一些练习题，通过动手实践这些题目，可以帮助同学们更好地掌握尺规作图的方法和技巧。

尺规作图在几何学中具有重要的意义，它不仅可以帮助我们准确地绘制各种几何图形，还可以培养我们的观察力、分析能力和解决问题的能力。

尺规作图的基本原理是通过尺上的刻度和规上的固定长度，结合直尺和圆规这两种工具，来绘制几何图形。

在作图过程中，需要注意以下几点：1. 清晰准确地标出已知条件。

在作图前，要仔细阅读题目，理解图形的已知条件，将这些条件清晰地标出来，为后续的作图提供依据。

2. 确定作图的步骤和顺序。

尺规作图一般需要按照一定的步骤和顺序进行，不可随意涂抹或直接描绘，要有条不紊地进行作图。

3. 使用规时要保持长度不变。

规上的固定长度是尺规作图的关键，要保证在作图过程中不改变规的长度，以保证绘制的图形准确无误。

4. 仔细检查作图结果。

完成作图后，要仔细检查绘制的图形是否符合已知条件和要求，确保没有错误。

通过反复练习和不断实践，同学们可以逐渐掌握尺规作图的方法和技巧。

在解决数学和几何问题时，尺规作图可以起到辅助的作用，帮助理解和解决问题。

同时，尺规作图也是培养同学们观察力、分析能力和解决问题能力的有效方法之一。

尺规作图（习题）➢巩固练习1.下列作图语言描述正确的是（）A．延长线段AB至点C，使AB=ACB．过∠AOB内部一点P，作∠AOB的平分线C．以点O为圆心，AC长为半径作弧D．在射线OA上截取OB=a，BC=b，则有OC=a+b2.已知边长作等边三角形．已知：线段a．求作：等边△ABC，使△ABC的三边长均为a．a作法：（1）作线段_____________；（2）分别以______，______为圆心，_______为半径作弧，两弧交于________；（3）连接________，_________．____________________．3.按下列要求作图，保留作图痕迹，不写作法．已知：如图，∠ABC．求作：∠DEF，使∠DEF=32∠ABC．ACB4.已知∠AOB=45°，点P在边OA上．请以点P为顶点，射线P A为一边作∠APC=∠O（作出所有可能的图形）．5.如图，分别过A，B两个加油站的公路l1，l2相交于点O，现准备在∠AOB内建一个油库，要求油库的位置点P满足在两个加油站的连线上，且到两条P（保留作图痕迹）．公路l1，l2的距离相等．请用尺规作图作出点6.请画出草图，并根据图形完成下列各题：（1）在△ABC中，AD平分∠BAC交BC于点D，过点B作BF∥AD交CA 的延长线于点F，则AF和AB的数量关系是_________________．（2）在△ABC中，点D是BC上的一点，过D作DE∥AC交AB于点E，DF∥AB交AC于点F，则∠EDF与∠A的数量关系是__________________．（3）已知，在锐角△ABC中，AD⊥BC于点D，CE⊥AB于点E，若AD与CE所夹的锐角是58°，则∠ABC=______．（4）已知，在锐角△ABC中，∠BAC=50°，AD平分∠BAC交BC于点D，BE⊥AC于点E，若∠EBC=20°，则∠ADC=_______．➢思考小结阅读材料：尺规作图是起源于古希腊的数学课题．只使用圆规和直尺，并且只准许使用有限次，来解决不同的平面几何作图题．古希腊的安那萨哥拉斯首先提出作图要有次数限制．他因政治上的纠葛，被关进监狱，并被判处死刑．在监狱里，他思考改圆成方以及其他有关问题，用来打发令人苦恼的无所事事的生活．他不可能有规范的作图工具，只能用一根绳子画圆，用随便找来的破木棍作直尺，当然这些尺子上不可能有刻度．另外，对他来说，时间是不多了，因此他很自然地想到要有限次地使用尺规解决问题．尺规作图三大难题：①化圆为方问题求一个正方形的边长，使其面积与一已知圆的面积相等；②三等分角问题求一角，使其角度是一已知角度的三分之一；③倍立方问题求一立方体的棱长，使其体积是一已知立方体的二倍．【参考答案】1. C2.作法：（1）作线段AB使AB=a；（2）分别以点A，点B为圆心，a长为半径作弧，两弧交于点C；（3）连接AC，BC．△ABC即为所求．3.略4.略（有两种情况）5.略6.（1）AF=AB（2）∠EDF=∠A（3）58°（4）85°。

初二数学尺规作图典型例题归纳典型例题一例已知线段a、b，画一条线段，使其等于．分析所要画的线段等于，实质上就是．画法：1．画线段．2．在AB的延长线上截取．线段AC就是所画的线段．说明1．尺规作图要保留画图痕迹，画图时画出的所有点和线不可随意擦去．2．其它作图都可以通过画基本作图来完成，写画法时，只需用一句话来概括叙述基本作图．典型例题二例如下图，已知线段a和b，求作一条线段AD使它的长度等于2a－b．图（2）正解如图（2），（1）作射线AM；（2）在射线AM上，顺次截取AB=BC=a；（3）在线段CA上截取CD=b，则线段AD就是所求作的线段．典型例题三例求作一个角等于已知角∠MON（如图1）．图（1）图（2）正解如图（2），（1）作射线；（2）在图（1）上，以O为圆心，任意长为半径作弧，交OM于点A，交ON于点B；（3）以为圆心，OA的长为半径作弧，交于点C；（4）以C为圆心，以AB的长为半径作弧，交前弧于点D；（5）过点D作射线．则∠就是所要求作的角．典型例题四例如下图，已知∠α及线段a，求作等腰三角形，使它的底角为α，底边为a．分析先假设等腰三角形已经作好，根据等腰三角形的性质，知两底角∠B=∠C=∠α，底边BC=a，故可以先作∠B=∠α，或先作底边BC=a．作法如下图（1）∠MBN=∠α；（2）在射线BM上截取BC=a；（3）以C为顶点作∠PCB=∠α，射线CP交BN于点A．△ABC就是所要求作的等腰三角形．说明画复杂的图形时，如一时找不到作法，一般是先画出一个符合条件的草图，再根据这个草图进行分析，逐步寻找画图步骤．典型例题五例如图（1），已知直线AB及直线AB外一点C，过点C作CD∥AB（写出作法，画出图形）．分析根据两直线平行的性质，同位角相等或内错角相等，故作一个角∠ECD=∠EFB即可．作法如图（2）．图（1）图（2）（1）过点C作直线EF，交AB于点F；（2）以点F为圆心，以任意长为半径作弧，交FB于点P，交EF于点Q；（3）以点C为圆心，以FP为半径作弧，交CE于M点；（4）以点M为圆心，以PQ为半径作弧，交前弧于点D；（5）过点D作直线CD，CD就是所求的直线．说明作图题都应给出证明，但按照教科书的要求，一般不用写出，但要知道作图的原由．典型例题六例如下图，△ABC中，a=5cm，b=3cm，c=3.5cm，∠B=，∠C=，请你从中选择适当的数据，画出与△ABC全等的三角形（把你能画的三角形全部画出来，不写画法但要在所画的三角形中标出用到的数据）．分析本题实质上是利用原题中的5个数据，列出所有与△A BC全等的各种情况，依据是SSS、SAS、AAS、ASA．解与△ABC全等的三角形如下图所示．典型例题七例正在修建的中山北路有一形状如下图所示的三角形空地需要绿化．拟从点A出发，将△ABC分成面积相等的三个三角形，以便种上三种不同的花草，请你帮助规划出图案（保留作图痕迹，不写作法）．（2003年，桂林）分析这是尺规作图在生活中的具体应用．要把△ABC分成面积相等的三个三角形，且都是从A点出发，说明这三个三角形的高是相等的，因而只需这三个三角形的底边也相等，所以只要作出BC边的三等分点即可．作法如下图，找三等分点的依据是平行线等分线段定理．典型例题八例已知∠AOB，求作∠AOB的平分线OC．错解如图（1）作法（1）以O为圆心，任意长为半径作弧，分别交OA、OB于D、E两点；（2）分别以D、E为圆心，以大于DE的长为半径作弧，两弧相交于C点；（3）连结OC，则OC就是∠AOB的平分线．错解分析对角平分线的概念理解不够准确而致误．作法（3）中连结OC，则OC是一条线段，而角平分线应是一条射线．图（1）图（2）正解如图（2）（1）以点O为圆心，任意长为半径作弧，分别交OA、OB于D、E两点；（2）分别以D、E为圆心，以大于DE的长为半径作弧，两弧交于C点；（3）作射线OC，则OC为∠AOB的平分线．典型例题九例如图（1）所示，已知线段a、b、h（h＜b）．求作△ABC，使BC=a，AB=b， BC边上的高AD=h．图（1）错解如图（2），（1）作线段BC=a；（2）作线段BA=b，使AD⊥BC且AD=h．则△ABC就是所求作的三角形．错解分析①不能先作BC；②第2步不能同时满足几个条件，完全凭感觉毫无根据；③未考虑到本题有两种情况．对于这种作图题往往都是按照由里到外的顺序依次作图，如本题先作高AD，再作AB，最后确定BC．图（2）图（3）正解如图（3）．（1）作直线PQ，在直线PQ上任取一点D，作DM⊥PQ；（2）在DM上截取线段DA=h；（3）以A为圆心，以b为半径画弧交射线DP于B；（4）以B为圆心，以a为半径画弧，分别交射线BP和射线BQ于和；（5）连结、，则△（或△）都是所求作的三角形．典型例题十例如下图，已知线段a，b，求作Rt△ABC，使∠ACB=90°，BC=a，AC=b （用直尺和圆规作图，保留作图痕迹）．分析本题解答的关键在于作出∠ACB=90°，然后确定A、B两点的位置，作出△ABC．作法如下图（1）作直线MN：（2）在MN上任取一点C，过点C作CE⊥MN；（3）在CE上截取CA=b，在CM上截取CB=a；（4）连结AB，△ABC就是所求作的直角三角形．说明利用基本作图画出所求作的几何图形的关键是要先分析清楚作图的顺序．若把握不好作图顺序，要先画出假设图形．典型例题十一例如下图，已知钝角△ABC，∠B是钝角．求作：（1）BC边上的高；（2）BC边上的中线（写出作法，画出图形）．分析（1）作BC边上的高，就是过已知点A作BC边所在直线的垂线；（2）作BC边上的中线，要先确定出BC边的中点，即作出BC边的垂直平分线．作法如下图（1）①在直线CB外取一点P，使A、P在直线CB的两旁；②以点A为圆心，AP为半径画弧，交直线CB于G、H两点；③分别以G、H为圆心，以大于GH的长为半径画弧，两弧交于E点；④作射线AE，交直线CB于D点，则线段AD就是所要求作的△ABC中BC边上的高．（2）①分别以B、C为圆心，以大于BC的长为半径画弧，两弧分别交于M、N两点；②作直线MN，交BC于点F；③连结AF，则线段AF就是所要求作的△ABC中边BC上的中线．说明在已知三角形中求作一边上的高线、中线、角平分线时，首先要把握好高线、中线、角平分钱是三条线段；其次，高线、中线的一个端点必须是三角形中这边所对的顶点，而关键是找出另一个端点．典型例题十二例如图（1）所示，在图中作出点C，使得C是∠MON平分线上的点，且AC=OC．图（1）图（2）分析由题意知，点C不仅要在∠MON的平分线上，且点C到O、A两点的距离要相等，所以点C应是∠MON的平分线与线段OA的垂直平分线的交点．作法如图（2）所示（1）作∠MON的平分线OP；（2）作线段OA的垂直平分线EF，交OP于点C，则点C就是所要求作的点．说明（1）根据题意弄清要求作的点的特征是到各直线距离相等，还是到各端点距离相等．（2）两条直线交于一点．典型例题十三例如下图，已知线段a、b、∠α、∠β．求作梯形ABCD，使AD=a，BC=b，AD∥BC，∠B=∠α；∠C=∠β．分析假定梯形已经作出，作AE∥DC交BC于E，则AE将梯形分割为两部分，一部分是△ABE，另一部分是AECD．在△ABE中，已知∠B=∠α，∠AEB=∠β，BE=b-a，所以，可以首先把它作出来，而后作出AECD．作法如下图．（1）作线段BC=b；（2）在BC上截取BE=b-a ；（3）分别以B、E为顶点，在BE同侧作∠EBA=∠α，∠AEB=∠β，BA、EA 交于A；（4）以EA、EC为邻边作AECD．四边形ABCD就是所求作的梯形．说明基本作图是作出较简单图形的基础，三角形是最简单的多边形，它是许多复杂图形的基础．因此，要作一个复杂的图形，常常先作一个比较容易作出的三角形，然后以此为基础，再作出所求作的图形．典型例题十四例如下图，在一次军事演习中，红方侦察员发现蓝方指挥部在A区内，到铁路与公路的距离相等，且离铁路与公路交叉处B点700米，如果你是红方的指挥员，请你在图示的作战图上标出蓝方指挥部的位置．（2002年，青岛）分析依据角平分线的性质可以知道，蓝方指挥部必在A区内两条路所夹角的平分线上，然后由蓝方指挥部距B点的距离，依据比例尺，计算出图上的距离为3.5cm，就可以确定出蓝方指挥部的位置．解如下图，图中C点就是蓝方指挥部的位置．典型例题十五例如图（1），已知有公共端点的线段AB、BC．求作⊙O，使它经过点A、B、C（要求：尺规作图，不写作法，保留作图痕迹）．（2002年，大连）图（1）图（2）分析因为A、B、C三点在⊙O上，所以OA=OB=OC=R．根据到线段AB、BC 各端点距离相等的点在线段的垂直平分线上，故分别作线段AB、BC垂直平分线即可．解如图（2）说明角平分线的性质、线段垂直平分线的性质在作图题中的应用是近几年中考中的又一道风景，它往往与实际问题紧密联系在一起．典型例题十六例如图，是一块直角三角形余料，．工人师傅要把它加工成一个正方形零件，使C为正方形的一个顶点，其余三个顶点分别在AB、BC、AC边上．试协助工人师傅用尺规画出裁割线．分析要作出符合条件的正方形，可先作出有三个角为90°的四边形，并设法让相邻的一组边相等即可．作法如图．1 作的角平分线CD，交AB于点G；②过G点分别作AC、BC的垂线，垂足为E、F．则四边形ECFG就是所要求作的正方形．。
